Rosnące wymagania energooszczędności budynków zawarte w warunkach technicznych są coraz bardziej rygorystyczne, ale nie są niemożliwe do spełnienia. Planując budowę domu, już na etapie powstawania projektu warto dokładnie przemyśleć, jakie rozwiązania i materiały zastosować. Aby spełnić WT 2017 warto zainwestować w gazowe absorpcyjne pompy ciepła - sprawdź dlaczego.

1. Technologię gazowych absorpcyjnych pomp ciepła rekomendują:
Forum Rozwoju
Efektywnej Energii
Zrzeszenie
Audytorów
Energetycznych
Polskie
Stowarzyszenie
Pomp Ciepła
Polska Organizacja
Rozwoju Technologii
Pomp Ciepła
Jak spełnić
projektując instalację
WARUNKI
TECHNICZNE 2017

2. 2 Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl

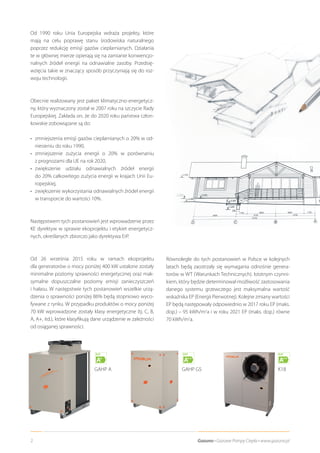

Od 1990 roku Unia Europejska wdraża projekty, które
mają na celu poprawę stanu środowiska naturalnego
poprzez redukcję emisji gazów cieplarnianych. Działania
te w głównej mierze opierają się na zamianie konwencjo-
nalnych źródeł energii na odnawialne zasoby. Przedsię-
wzięcia takie w znaczący sposób przyczyniają się do roz-
woju technologii.
Obecnie realizowany jest pakiet klimatyczno-energetycz-
ny, który wyznaczony został w 2007 roku na szczycie Rady
Europejskiej. Zakłada on, że do 2020 roku państwa człon-
kowskie zobowiązane są do:
• zmniejszenia emisji gazów cieplarnianych o 20% w od-
niesieniu do roku 1990,
• zmniejszenie zużycia energii o 20% w porównaniu
z prognozami dla UE na rok 2020,
• zwiększenie udziału odnawialnych źródeł energii
do 20% całkowitego zużycia energii w krajach Unii Eu-
ropejskiej,
• zwiększenie wykorzystania odnawialnych źródeł energii
w transporcie do wartości 10%.
Następstwem tych postanowień jest wprowadzenie przez
KE dyrektyw w sprawie ekoprojektu i etykiet energetycz-
nych, określanych zbiorczo jako dyrektywa ErP.
Od 26 września 2015 roku w ramach ekoprojektu
dla generatorów o mocy poniżej 400 kW ustalone zostały
minimalne poziomy sprawności energetycznej oraz mak-
symalne dopuszczalne poziomy emisji zanieczyszczeń
i hałasu. W następstwie tych postanowień wszelkie urzą-
dzenia o sprawności poniżej 86% będą stopniowo wyco-
fywane z rynku. W przypadku produktów o mocy poniżej
70 kW wprowadzone zostały klasy energetyczne (tj. C, B,
A, A+, itd.), które klasyfikują dane urządzenie w zależności
od osiąganej sprawności.
GAHP A GAHP GS K18
ErP
A++
ErP
A++
ErP
A+
Równolegle do tych postanowień w Polsce w kolejnych
latach będą zaostrzały się wymagania odnośnie genera-
torów w WT (Warunkach Technicznych). Istotnym czynni-
kiem, który będzie determinował możliwość zastosowania
danego systemu grzewczego jest maksymalna wartość
wskaźnika EP (Energii Pierwotnej). Kolejne zmiany wartości
EP będą następowały odpowiednio w 2017 roku EP (maks.
dop.) – 95 kWh/m2
a i w roku 2021 EP (maks. dop.) równe
70 kWh/m2
a.

3. 3Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl

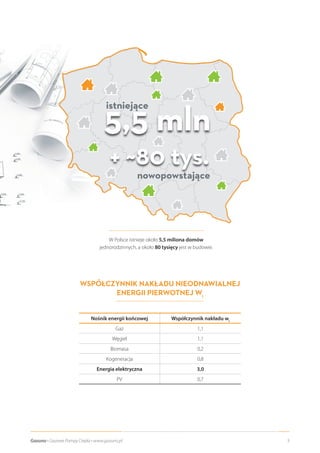

W Polsce istnieje około 5,5 miliona domów
jednorodzinnych, a około 80 tysięcy jest w budowie.
Nośnik energii końcowej Współczynnik nakładu wi
Gaz 1,1
Węgiel 1,1
Biomasa 0,2
Kogeneracja 0,8
Energia elektryczna 3,0
PV 0,7
WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ
ENERGII PIERWOTNEJ Wi
5,5 mln
+ ~80 tys.
nowopowstające
istniejące

4. 4 Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl

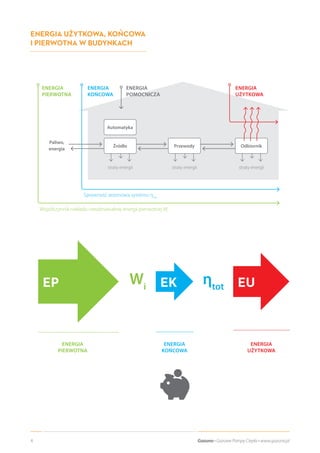

Sprawność sezonowa systemu ηtot
Współczynnik nakładu nieodnawialnej energii pierwotnej Wi
ENERGIA
PIERWOTNA
ENERGIA
PIERWOTNA
ENERGIA
KOŃCOWA
ENERGIA
KOŃCOWA
ENERGIA
UŻYTKOWA
ENERGIA
UŻYTKOWA
ENERGIA UŻYTKOWA, KOŃCOWA
I PIERWOTNA W BUDYNKACH
ENERGIA
POMOCNICZA
Paliwo,
energia
straty energii
Źródło
straty energii
Przewody
straty energii
Odbiornik
Automatyka
ηtot
Wi EKEP EU

5. 5Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl

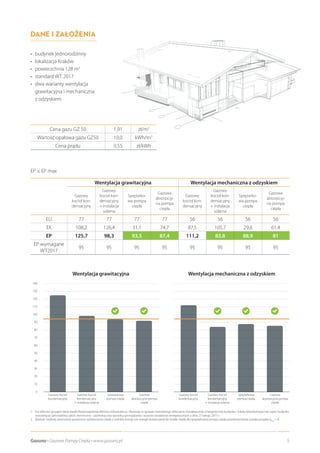

• budynek jednorodzinny
• lokalizacja Kraków
• powierzchnia 128 m2
• standard WT 2017
• dwa warianty wentylacja
grawitacyjna i mechaniczna
z odzyskiem
EP ≤ EP max
1 Do obliczeń przyjęto dane wedle Rozporządzenia Ministra Infrastruktury i Rozwoju w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku
stanowiącej samodzielną całość techniczno - użytkową oraz sposobu sporządzania i wzorów świadectw energetycznych z dnia 27 lutego 2015 r.
2 Wartość średniej sezonowej sprawności wytwarzania ciepła z nośnika energii lub energii dostarczanej do źródła ciepła dla sprężarkowej pompy ciepła powietrze/woda została przyjęta ηH,g
= 4.
Cena gazu GZ 50 1,91 zł/m3
Wartość opałowa gazu GZ50 10,0 kWh/m3
Cena prądu 0,55 zł/kWh
Wentylacja grawitacyjna Wentylacja mechaniczna z odzyskiem
Gazowy
kocioł kon-
densacyjny
Gazowy
kocioł kon-
densacyjny
+ instalacja
solarna
Sprężarko-
wa pompa
ciepła
Gazowa
absorpcyj-
na pompa
ciepła
Gazowy
kocioł kon-
densacyjny
Gazowy
kocioł kon-
densacyjny
+ instalacja
solarna
Sprężarko-
wa pompa
ciepła
Gazowa
absorpcyj-
na pompa
ciepła
EU 77 77 77 77 56 56 56 56
EK 108,2 126,4 31,1 74,7 87,5 105,7 29,6 61,4
EP 125,7 98,3 93,5 87,4 111,2 83,8 88,9 81
EP wymagane
WT2017
95 95 95 95 95 95 95 95
DANE I ZAŁOŻENIA
Gazowy kocioł
kondensacyjny
Gazowy kocioł
kondensacyjny
+ instalacja solarna
Sprężarkowa
pompa ciepła
Gazowa
absorpcyjna pompa
ciepła
Gazowy kocioł
kondensacyjny
Gazowy kocioł
kondensacyjny
+ instalacja solarna
Sprężarkowa
pompa ciepła
Gazowa
absorpcyjna pompa
ciepła
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
Wentylacja grawitacyjna Wentylacja mechaniczna z odzyskiem

6. 6 Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl
Gazowy kocioł
kondensacyjny
Gazowy kocioł
kondensacyjny
+ instalacja solarna
Sprężarkowa pompa
ciepła
Gazowa absorpcyjna
pompa ciepła
Gazowy kocioł
kondensacyjny
Gazowy kocioł
kondensacyjny
+ instalacja solarna
Sprężarkowa pompa
ciepła
Gazowa absorpcyjna
pompa ciepła

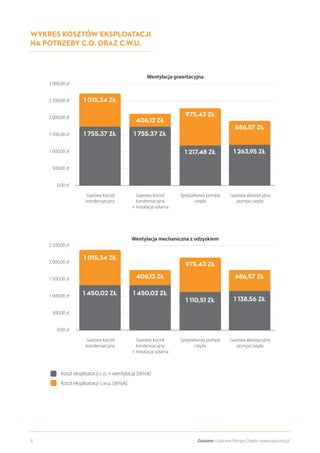

WYKRES KOSZTÓW EKSPLOATACJI
NA POTRZEBY C.O. ORAZ C.W.U.
3 000,00 zł
2 500,00 zł
2 000,00 zł
1 500,00 zł
1 000,00 zł
500,00 zł
0,00 zł
2 500,00 zł
2 000,00 zł
1 500,00 zł
1 000,00 zł
500,00 zł
0,00 zł
Wentylacja grawitacyjna
Wentylacja mechaniczna z odzyskiem
1 755,37 ZŁ
1 450,02 ZŁ
1 755,37 ZŁ
1 450,02 ZŁ
1 217,48 ZŁ
1 110,51 ZŁ
1 263,95 ZŁ
1 138,56 ZŁ
1 015,34 ZŁ
1 015,34 ZŁ
406,12 ZŁ
406,12 ZŁ
975,43 ZŁ
975,43 ZŁ
686,57 ZŁ
686,57 ZŁ
Koszt eksploatacji c.o. + wentylacja [zł/rok]
Koszt eksploatacji c.w.u. [zł/rok]

7. 7Gazuno • Gazowe Pompy Ciepła • www.gazuno.pl

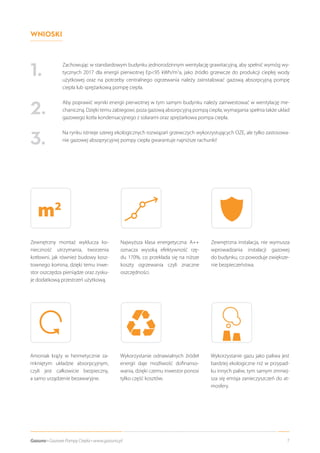

Zachowując w standardowym budynku jednorodzinnym wentylację grawitacyjną, aby spełnić wymóg wy-
tycznych 2017 dla ener­gii pierwotnej Ep95 kWh/m2
a, jako źródło grzewcze do produkcji ciepłej wody
użytkowej oraz na potrzeby centralnego ogrze­wania należy zainstalować gazową absorpcyjną pompę
ciepła lub sprężarkową pompę ciepła.
Aby poprawić wyniki energii pierwotnej w tym samym budynku należy zainwestować w wentylację me-
chaniczną. Dzięki temu zabiegowi, poza gazową absorpcyjną pompą ciepła, wymagania spełnia także układ
gazowego kotła kondensacyjnego z solarami oraz sprężarkowa pompa ciepła.
Na rynku istnieje szereg ekologicznych rozwiązań grzewczych wykorzystujących OZE, ale tylko zastosowa-
nie gazowej absoprycyjnej pompy ciepła gwarantuje najniższe rachunki!
WNIOSKI
1.
2.
3.
m2
Zewnętrzny montaż wyklucza ko-
nieczność utrzymania, tworzenia
kotłowni, jak również budowy kosz-
townego komina, dzięki temu inwe-
stor oszczędza pieniądze oraz zysku-
je dodatkową przestrzeń użytkową.
Amoniak krąży w hermetycznie za-
mkniętym układzie absorpcyjnym,
czyli jest całkowicie bezpieczny,
a samo urządzenie bezawaryjne.
Najwyższa klasa energetyczna: A++
oznacza wysoką efektywność rzę-
du 170%, co przekłada się na niższe
koszty ogrzewania czyli znaczne
oszczędności.
Wykorzystanie odnawialnych źródeł
energii daje możliwość dofinanso-
wania, dzięki czemu inwestor ponosi
tylko część kosztów.
Zewnętrzna instalacja, nie wymusza
wprowadzania instalacji gazowej
do budynku, co powoduje zwiększe-
nie bezpieczeństwa.
Wykorzystanie gazu jako paliwa jest
bardziej ekologiczne niż w przypad-
ku innych paliw, tym samym zmniej-
sza się emisja zanieczyszczeń do at-
mosfery.
