Przykłady realizacji pomp ciepła w budynkach nowych oraz modernizowanych, zarówno mieszkalnych jednorodzinnych, jak i biurowych czy też użyteczności publicznej. Przykłady pomp ciepła zastosowanych w budynkach potwierdzają, że w odpowiednio dobranym i wykonanym systemie grzewczym, pompy ciepła mogą osiągać efektywność deklarowaną w kartach katalogowych.

1. Przykłady zastosowania pomp ciepła
 Przykładowe realizacje pomp ciepła
 Zastosowanie pomp ciepła w budynkach nowych i modernizowanych
 Uzyskane efekty dzięki zastosowaniu pomp ciepła
Wydanie 1/2012
18.12.2012
www.eko-blog.pl www.vaillant.pl

2. Możliwości zastosowania pomp ciepła
 Pompy ciepła możliwe są do zastosowania zarówno w nowych, jak też
modernizowanych budynkach. Mogą pracować jako samodzielne źródła ciepła,
lub też współpracować z dodatkowym źródłem w sposób równoległy bądź też
zamienny. Wielkość obiektu nie odgrywa roli, a jedynie możliwości pozyskania
ciepła otoczenia – z sond pionowych, kolektora gruntowego, wody lub powietrza.
10 Przykładów realizacji…
2

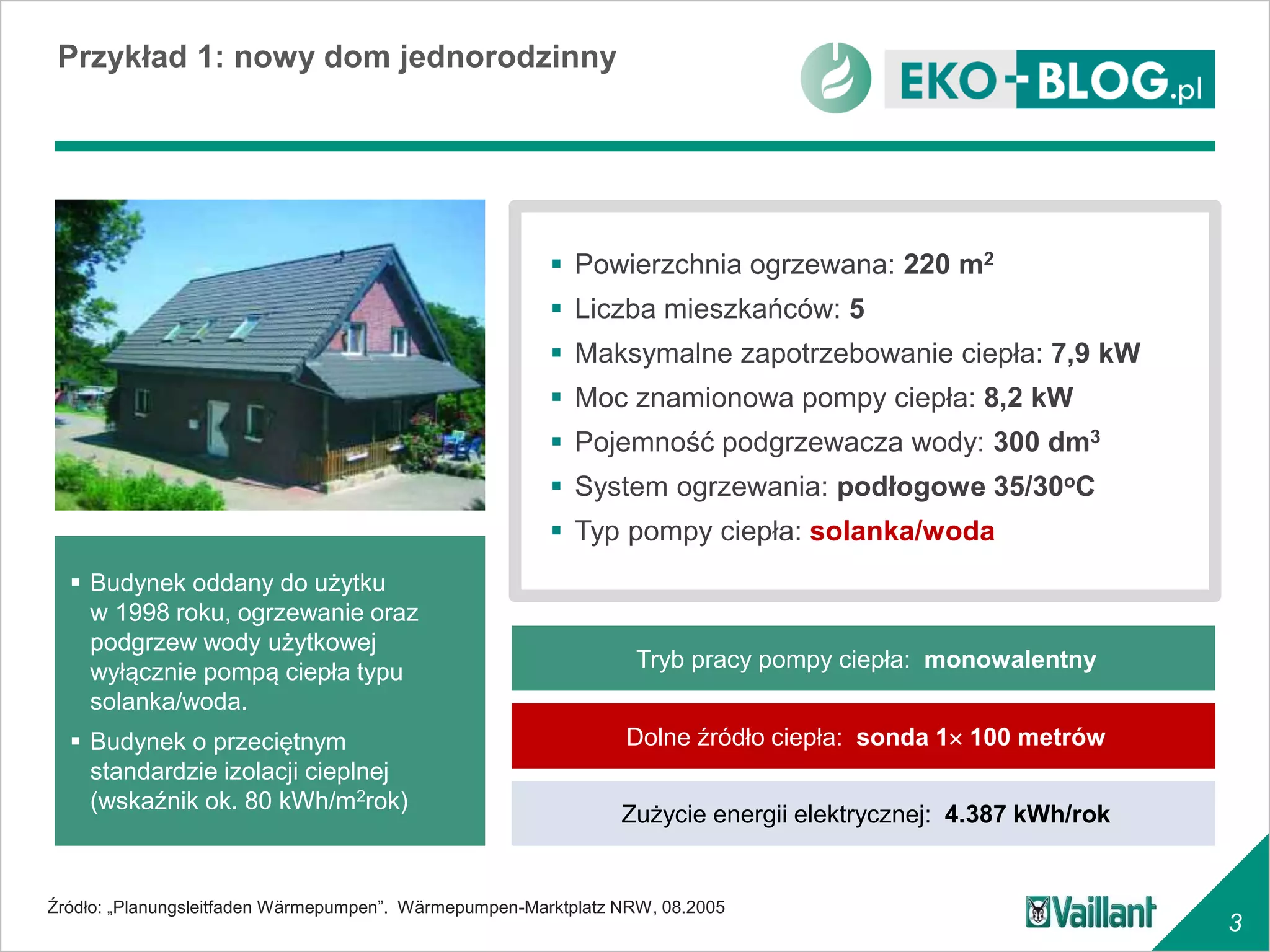

3. Przykład 1: nowy dom jednorodzinny
 Powierzchnia ogrzewana: 220 m2
 Liczba mieszkańców: 5
 Maksymalne zapotrzebowanie ciepła: 7,9 kW
 Moc znamionowa pompy ciepła: 8,2 kW
 Pojemność podgrzewacza wody: 300 dm3
 System ogrzewania: podłogowe 35/30oC
 Typ pompy ciepła: solanka/woda
 Budynek oddany do użytku
w 1998 roku, ogrzewanie oraz
podgrzew wody użytkowej
Tryb pracy pompy ciepła: monowalentny
wyłącznie pompą ciepła typu
solanka/woda.
 Budynek o przeciętnym Dolne źródło ciepła: sonda 1 100 metrów
standardzie izolacji cieplnej
(wskaźnik ok. 80 kWh/m2rok)
Zużycie energii elektrycznej: 4.387 kWh/rok
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
3

4. Przykład 2: nowy dom jednorodzinny
 Powierzchnia ogrzewana: 250 m2
 Maksymalne zapotrzebowanie ciepła: 11,7 kW
 Moc znamionowa pompy ciepła: 11,8 kW
 Pojemność podgrzewacza wody: 300 dm3
 System ogrzewania: podłogowe
 Typ pompy ciepła: solanka/woda
 Budynek oddany do użytku
w 1999 roku. Jest ogrzewany tylko
przez pompę ciepła solanka/woda Tryb pracy pompy ciepła: monoenergetyczy
z sondami gruntowymi
 Ciepła woda użytkowa ogrzewana Dolne źródło ciepła: sondy 3 47 metrów
jest miejscowo w punktach poboru
przez podgrzewacze przepływowe
Zużycie energii elektrycznej: 7.127 kWh/rok
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
4

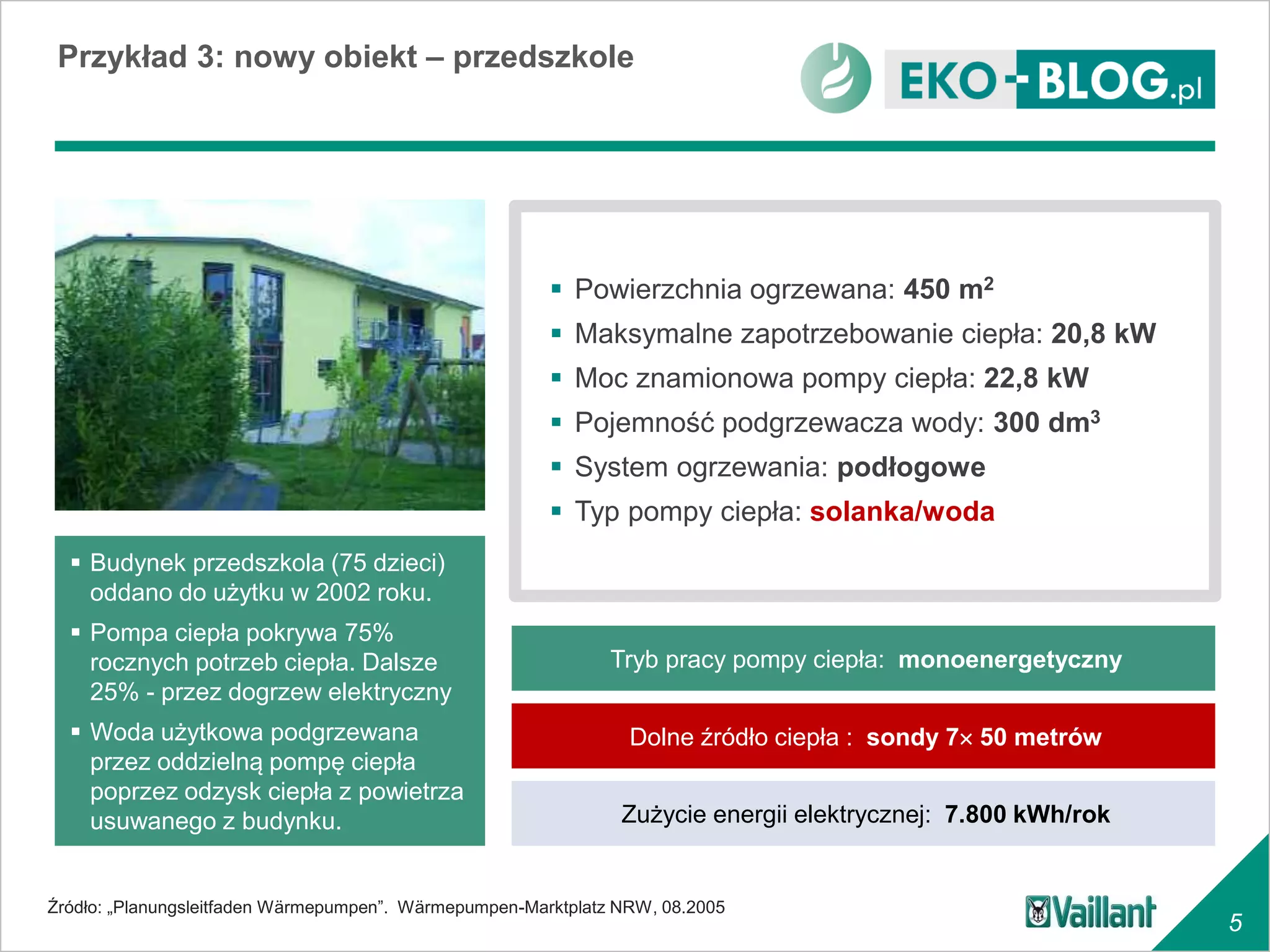

5. Przykład 3: nowy obiekt – przedszkole
 Powierzchnia ogrzewana: 450 m2
 Maksymalne zapotrzebowanie ciepła: 20,8 kW
 Moc znamionowa pompy ciepła: 22,8 kW
 Pojemność podgrzewacza wody: 300 dm3
 System ogrzewania: podłogowe
 Typ pompy ciepła: solanka/woda
 Budynek przedszkola (75 dzieci)
oddano do użytku w 2002 roku.
 Pompa ciepła pokrywa 75%
rocznych potrzeb ciepła. Dalsze Tryb pracy pompy ciepła: monoenergetyczny
25% - przez dogrzew elektryczny
 Woda użytkowa podgrzewana Dolne źródło ciepła : sondy 7 50 metrów
przez oddzielną pompę ciepła
poprzez odzysk ciepła z powietrza
usuwanego z budynku. Zużycie energii elektrycznej: 7.800 kWh/rok
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
5

6. Przykład 4: nowy obiekt – budynki biurowe
 Powierzchnia ogrzewana biura (+21oC): 75 m2
 Powierzchnia ogrz. magazynu (+18oC): 565 m2
 Maksymalne zapotrzebowanie ciepła: 29 kW
 Moc znamionowa pompy ciepła: 35 kW
 System ogrzewania: podłogowe/grzejnikowe
 Typ pompy ciepła: solanka/woda
 Budynki oddano do użytku w 2003
roku. Ogrzewanie zapewnia
w całości pompa ciepła typu
solanka/woda Tryb pracy pompy ciepła: monowalentny
 Zastosowano rozprowadzenie
wody deszczowej bezpośrednio Dolne źródło ciepła: kolektor gruntowy 1.200 m2
nad kolektorem gruntowym dla
poprawy warunków regeneracji
cieplnej kolektora Zużycie energii elektrycznej: b.d.
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
6

7. Przykład 5: modernizowane domy szeregowe
 Powierzchnia ogrzewana domu: 100 m2
 Maksymalne zapotrzebowanie ciepła: 5 kW
 Kolektory słoneczne: 5,3 m2
 System ogrzewania: podłogowe
 Typ pompy ciepła: powietrze/woda
ze zintegrowanym podgrzewaczem c.w.u.
(w każdym domu szeregowym)
 Budynki szeregowe (8 domów
po 100 m2 każdy) z roku 1937.
 Dodatkowo zastosowano kolektory Tryb pracy pompy ciepła: monowalentny
słoneczne dla podgrzewu c.w.u.
 Budynki są nie podpiwniczone,
stąd pompy ciepła zainstalowano Dolne źródło ciepła: powietrze atmosferyczne
w pomieszczeniach pomocniczych
na 1-szych piętrach. Zużycie energii elektrycznej: ok. 5.300 kWh/rok
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
7

8. Przykład 6: modernizowany dom jednorodzinny
 Powierzchnia ogrzewana domu: 208 m2
(+ zaplanowana rozbudowa o 60 m2)
 Moc znamionowa pompy ciepła: 13 kW
 Typ pompy ciepła: solanka/woda
 Poniżej -5oC: wspomaganie grzałką 6,6 kW
 W starym budynku 20-letni kocioł
opalany gazem płynnym.
Tryb pracy pompy ciepła: monoenergetyczny
 W ciągu 20 lat, cena 1m3 gazu
wzrosła 3-krotnie, a uzupełnianie
zbiorników konieczne było nawet Dolne źródło ciepła: sondy gruntowe
4-krotnie w ciągu roku.
Zużycie energii elektrycznej: b.d. (koszty niższe 8-krotnie)
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
8

9. Przykład 7: modernizowany dom jednorodzinny
 Powierzchnia ogrzewana: 160 m2
 Maksymalne zapotrzebowanie ciepła: 12,0 kW
 Moc znamionowa pompy ciepła: 14,4 kW
 Pojemność podgrzewacza wody: 300 dm3
 System ogrzewania: grzejnikowe
 Typ pompy ciepła: solanka/woda
 Szczytowo wspomaganie grzałką elektryczną
 W budynku wymiana 16-letniego
kotła olejowego, usunięcie dwóch
zbiorników oleju po 1500 litrów
Tryb pracy pompy ciepła: monoenergetyczny
 Zastosowany zbiornik buforowy
dla pompy ciepła i podgrzewacz
pojemnościowy c.w.u. 300 litrów Dolne źródło ciepła: powietrze atmosferyczne
 Instalacja grzejnikowa bez
wymiany na nową Zużycie energii elektrycznej: b.d.
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
9

10. Przykład 8: modernizowany dom jednorodzinny
 Powierzchnia ogrzewana: 320 m2
 Liczba mieszkańców: 4
 Moc znamionowa pompy ciepła: 24 kW
 Pojemność podgrzewacza wody: 400 dm3
 Typ pompy ciepła: woda/woda
 Szczytowo wspomaganie grzałką elektryczną
 W budynku z 1980 roku, dokonano
w 2004 roku wymiany 10-letniego
kotła olejowego na pompę ciepła Tryb pracy pompy ciepła: monoenergetyczny
 Pompa ciepła pokrywa 80%
rocznych potrzeb ciepła. Dolne źródło ciepła: 2 studnie po 40m, woda 10oC
Dodatkowe 20% ciepła dostarcza
grzałka elektryczna.
Zużycie energii elektrycznej: b.d.
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
10

11. Przykład 9: modernizowany kompleks biurowy
 Powierzchnia ogrzewana: 4.900 m2
 Typ pompy ciepła: solanka/woda
 Wygrzew higieniczny ciepłej wody użytkowej
przez istniejący kocioł olejowy
 Dodatkowo tryb pracy pomp ciepła
z chłodzeniem naturalnym sal konferencyjnych
 Oszczędność miejsca po modernizacji: 50%
 Centrum konferencyjne ogrzewane
było przez pompę ciepła typu
powietrze/woda i kocioł olejowy.
Tryb pracy pompy ciepła: monowalentny
 20-letni system wymagał wymiany
 Nowy układ pomp ciepła pokrywa Dolne źródło ciepła: sondy 33 145 metrów
w całości potrzeby ciepła obiektów
Zużycie energii elektrycznej: b.d.
Źródło: „Planungsleitfaden Wärmepumpen”. Wärmepumpen-Marktplatz NRW, 08.2005
11

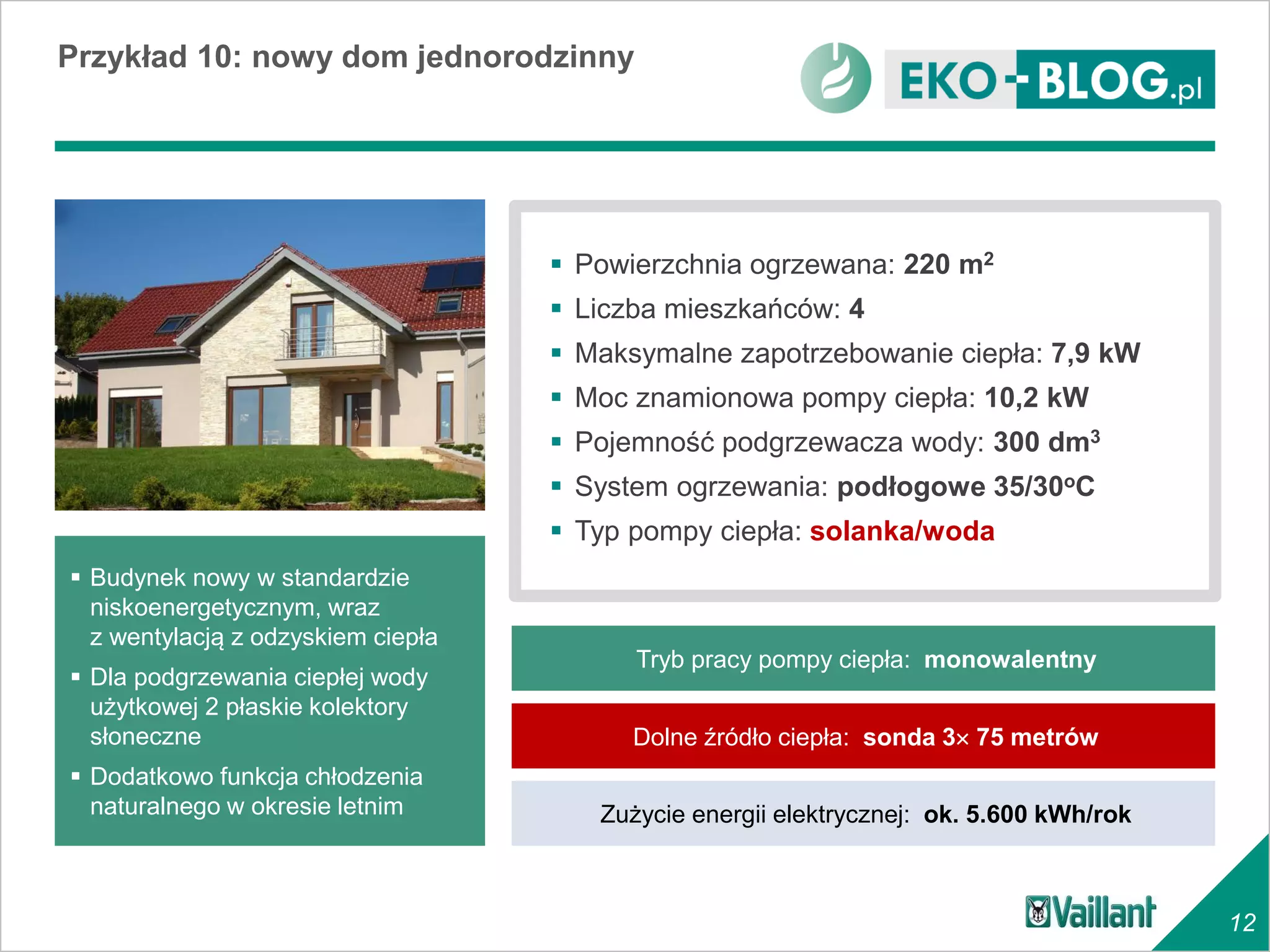

12. Przykład 10: nowy dom jednorodzinny
 Powierzchnia ogrzewana: 220 m2
 Liczba mieszkańców: 4
 Maksymalne zapotrzebowanie ciepła: 7,9 kW
 Moc znamionowa pompy ciepła: 10,2 kW
 Pojemność podgrzewacza wody: 300 dm3
 System ogrzewania: podłogowe 35/30oC
 Typ pompy ciepła: solanka/woda
 Budynek nowy w standardzie
niskoenergetycznym, wraz
z wentylacją z odzyskiem ciepła
Tryb pracy pompy ciepła: monowalentny
 Dla podgrzewania ciepłej wody
użytkowej 2 płaskie kolektory
słoneczne Dolne źródło ciepła: sonda 3 75 metrów
 Dodatkowo funkcja chłodzenia
naturalnego w okresie letnim Zużycie energii elektrycznej: ok. 5.600 kWh/rok
12

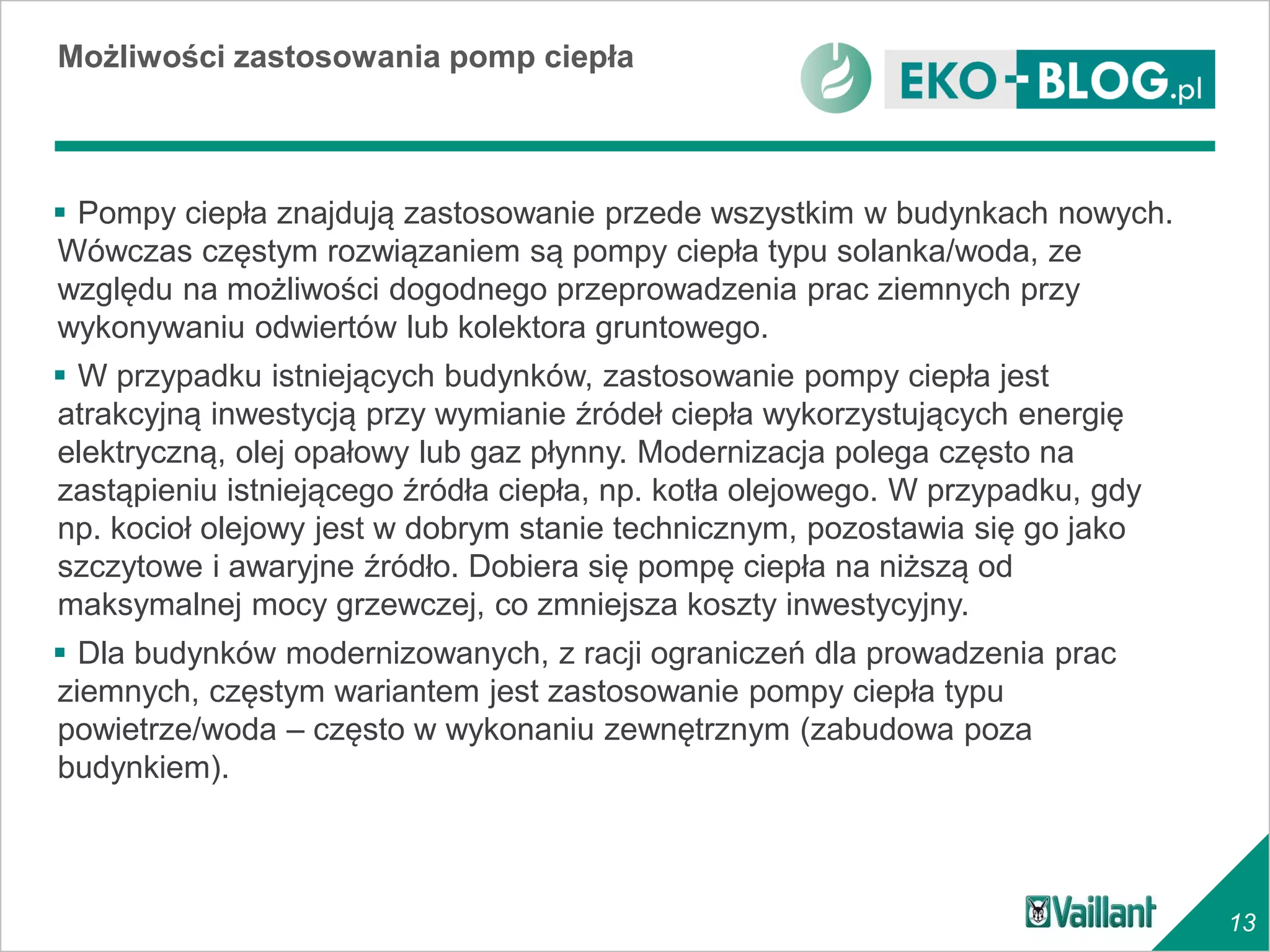

13. Możliwości zastosowania pomp ciepła
 Pompy ciepła znajdują zastosowanie przede wszystkim w budynkach nowych.
Wówczas częstym rozwiązaniem są pompy ciepła typu solanka/woda, ze
względu na możliwości dogodnego przeprowadzenia prac ziemnych przy
wykonywaniu odwiertów lub kolektora gruntowego.
 W przypadku istniejących budynków, zastosowanie pompy ciepła jest
atrakcyjną inwestycją przy wymianie źródeł ciepła wykorzystujących energię
elektryczną, olej opałowy lub gaz płynny. Modernizacja polega często na
zastąpieniu istniejącego źródła ciepła, np. kotła olejowego. W przypadku, gdy
np. kocioł olejowy jest w dobrym stanie technicznym, pozostawia się go jako
szczytowe i awaryjne źródło. Dobiera się pompę ciepła na niższą od
maksymalnej mocy grzewczej, co zmniejsza koszty inwestycyjny.
 Dla budynków modernizowanych, z racji ograniczeń dla prowadzenia prac
ziemnych, częstym wariantem jest zastosowanie pompy ciepła typu
powietrze/woda – często w wykonaniu zewnętrznym (zabudowa poza
budynkiem).
13
