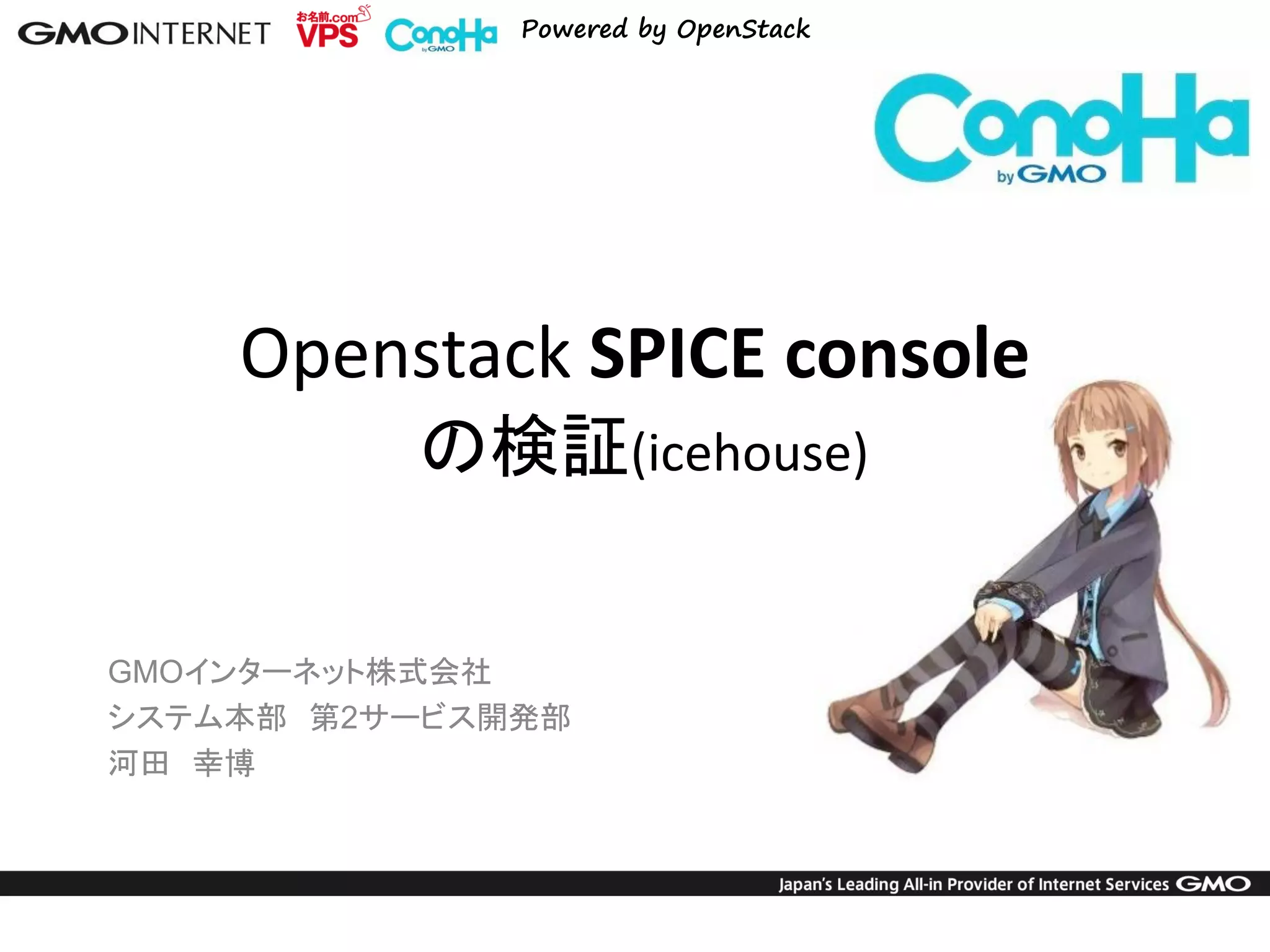

1. Powered by OpenStack
GMOインターネット株式会社
システム本部 第2サービス開発部
河田 幸博
Openstack SPICE console の検証(icehouse)

2. Powered by OpenStack
•背景
–VNC(RFB )consoleはGMOのサービスにも使用しているが、spiceは試したことがない。
•目的
–どんなものか動かしてみる、ポイントは
•Guest OS とClient間でのテキストのコピーペースト機能
•Guest OS 上のAudio device 動作
•VNCとの違いやメリット・デメリット
•結論
–Horizonも対応しているがwebで操作させるconsoleとしての実装はwebproxy経由となる ので期待するコピーペースト機能やaudio機能は動作せず、VNC からみてメリットは全く ない。conoHa web console の実装の方が優れている。
–spice-html5 (Javascript -webproxy arbiter)は開発途上の感あり、keymapはusしか対応し ていない。Ctrl-Alt-Del を送れないのでwindowsにログイン出来ないとか・・・
–Spice client にて直接接続する場合には、テキストのコピーペースト、audioの再生とかは 実際に動作する。まぁ面白い。
–nova(cnode)にspiceの実装は存在するが、device config(xml)の設定がないので実際に 試すには、少々修正(後述)が必要となる。
–nova-api やHorizonは修正する必要がなく、vnc かspice か動いている方へ接続する。
Y. Kawada
2014/10/2
2

3. Powered by OpenStack
2014/10/2
Y. Kawada
3
•結果
–Spice client から直接接続すれば、テキストのコピーペーストも可能
–同様に audioデバイスも動作可能。Videoとかの音声が再生されます。
•考察
–VNC or SPICE を使用するかは instance 毎に設定がしたい。
•instance_metadata とかに console device の設定やkeymap の設定を入れて、それ が反映されるようにするのが良いのだと思う。(conoHaではkeymap やvirtio on/off 等の設定は独自に組み込んでいる。)
•現状では設定が、host(cnode)のnova.confに書かれる。
–Guest OS側では、spice-vdagent + vdagentd が動いている必要がある。これがcopy/paste などの通信を行います。

4. Powered by OpenStack
•Guest OS
–CentOS 7 install
•端末モードでは意味がないのでgnome環境等のインストールが必要
–Windows 2008 server
•conoHaで提供しているwindows osを使用した
•http://www.spice-space.org/download/windows/spice-guest-tools/spice-guest-tools-0.74.exe
これをインストールすればよい
•Spice client (windows)
–http://virt-manager.org/download/sources/virt-viewer/virt-viewer-x64-1.0.msi
これを使用した
2014/10/2
Y. Kawada
4
# yum install spice-vdagent
# cd /etc/systemd/system
# cp ./spice-vdagentd.target.wants/spice-vdagentd.service ./graphical.target.wants
# systemctl enable spice-vdagentd.service

5. Powered by OpenStack
2014/10/2
Y. Kawada
5
horizon -> CentOS 7
Spice client -> window 2008 server
サンプル

6. Powered by OpenStack
•nova
–nova-api server にwebproxy も置く
2014/10/2
Y. Kawada
6
[root@ih-api-p1]# cat /usr/bin/nova-spicehtml5proxy
#!/usr/bin/python
# PBR Generated from u'console_scripts'
import sys
from nova.cmd.spicehtml5proxy import main
if __name__ == "__main__":
sys.exit(main())
[root@ih-api-p1 ]# cd /usr/share/
[root@ih-api-p1 ]# git clone git://anongit.freedesktop.org/spice/spice-html5 ./spice-html5
[root@ih-api-p1 ]# cat /etc/httpd/conf.d/spice.conf
#
# spice-html5 is a Javascript SPICE client
#
Alias /spice /usr/share/spice-html5
<Directory /usr/share/spice-html5>
# This page is broadly available, tune here to make it more restricted.
Require all granted
DirectoryIndex spice.html
</Directory>
[root@ih-api-p1 ]# cat /usr/lib/systemd/system/openstack-nova-spicehtml5proxy.service
[Unit]
Description=OpenStack Nova Spice HTML5 Proxy Server
After=syslog.target network.target
[Service]
Type=simple
User=nova
ExecStart=/usr/bin/nova-spicehtml5proxy
[Install]
WantedBy=multi-user.target
[root@ih-api-p1 ]# systemctl start openstack-nova-spicehtml5proxy.service

7. Powered by OpenStack
•nova (api)
–/etc/nova/nova.conf
Spice に関係のある箇所だけ
2014/10/2
Y. Kawada
7
# # Options defined in nova.cmd.spicehtml5proxy # # Host on which to listen for incoming requests (string value) spicehtml5proxy_host=0.0.0.0 # Port on which to listen for incoming requests (integer # value) spicehtml5proxy_port=6082 [spice] # # Options defined in nova.spice # html5proxy_base_url=http://xxx.xxx.xxx.xxx:6082/spice_auto.html # nova-api(proxy) のアドレス # IP address on which instance spice server should listen # (string value) server_listen=0.0.0.0 # Enable spice related features (boolean value) enabled=True # Enable spice guest agent support (boolean value) agent_enabled=true

8. Powered by OpenStack
•nova (cnode)
–/etc/nova/nova.conf
Spice に関係のある箇所だけ
2014/10/2
Y. Kawada
8
[DEFAULT] # Enable VNC related features (boolean value) vnc_enabled=False [spice] # # Options defined in nova.spice # html5proxy_base_url=http://xxx.xxx.xxx.xxx:6082/spice_auto.html # nova-api(proxy) のアドレス # IP address on which instance spice server should listen # (string value) server_listen=0.0.0.0 # The address to which proxy clients (like nova- # spicehtml5proxy) should connect (string value) server_proxyclient_address=10.0.0.22 # cnode (host)のアドレス # Enable spice related features (boolean value) enabled=True # Enable spice guest agent support (boolean value) agent_enabled=true

9. Powered by OpenStack
2014/10/2
Y. Kawada
9
diff --git a/virt/libvirt/config.py b/virt/libvirt/config.py
index a931b57..e2ac9ea 100644
--- a/virt/libvirt/config.py
+++ b/virt/libvirt/config.py
@@ -950,6 +950,23 @@ class LibvirtConfigGuestVideo(LibvirtConfigGuestDevice):
return dev
+class LibvirtConfigGuestSound(LibvirtConfigGuestDevice): # Y.Kawada
+
+ def __init__(self, **kwargs):
+ super(LibvirtConfigGuestSound, self).__init__(root_name="sound",
+ **kwargs)
+ # pcspk PC speaker
+ # hda Intel HD Audio
+ # ac97 Intel 82801AA AC97 Audio
+ self.type = "ich6" # for windows 2008
+ # self.type = "ac97" # for Centos7
+
+ def format_dom(self):
+ dev = super(LibvirtConfigGuestSound, self).format_dom()
+ dev.set("model", self.type)
+
+ return dev
+
class LibvirtConfigGuestController(LibvirtConfigGuestDevice):
@@ -1053,6 +1070,27 @@ class LibvirtConfigGuestCharBase(LibvirtConfigGuestDevice):
return dev
+class LibvirtConfigGuestCharSpiceBase(LibvirtConfigGuestDevice): # Y.Kawada
+
+ def __init__(self, **kwargs):
+ super(LibvirtConfigGuestCharSpiceBase, self).__init__(**kwargs)
+
+ self.type = "spicevmc"
+ self.source_path = None
+
+ def format_dom(self):
+ dev = super(LibvirtConfigGuestCharSpiceBase, self).format_dom()
+
+ dev.set("type", self.type)
+ if self.type == "file":
+ dev.append(etree.Element("source", path=self.source_path))
+ elif self.type == "unix":
+ dev.append(etree.Element("source", mode="bind",
+ path=self.source_path))
+
+ return dev
+
+
class LibvirtConfigGuestChar(LibvirtConfigGuestCharBase):
def __init__(self, **kwargs):
@@ -1083,7 +1121,7 @@ class LibvirtConfigGuestConsole(LibvirtConfigGuestChar):
**kwargs)
-class LibvirtConfigGuestChannel(LibvirtConfigGuestCharBase):
+class LibvirtConfigGuestChannel(LibvirtConfigGuestCharSpiceBase): # Y.Kawada
def __init__(self, **kwargs):
super(LibvirtConfigGuestChannel, self).__init__(root_name="channel",
nova (cnode) source 修正1

10. Powered by OpenStack
2014/10/2
Y. Kawada
10
diff --git a/virt/libvirt/driver.py b/virt/libvirt/driver.py
index 1e14892..c7f0e03 100644
--- a/virt/libvirt/driver.py
+++ b/virt/libvirt/driver.py
@@ -3385,6 +3385,11 @@ class LibvirtDriver(driver.ComputeDriver):
video.vram = video_ram
guest.add_device(video)
+ # Y.Kawada
+ # VALID_SOUND_DEVICES = ("ac97", "hda", "pcspk", "ich6")
+ sound = vconfig.LibvirtConfigGuestSound()
+ guest.add_device(sound)
+
# Qemu guest agent only support 'qemu' and 'kvm' hypervisor
if CONF.libvirt.virt_type in ('qemu', 'kvm'):
qga_enabled = False
nova (cnode) source 修正2
以上、御参考まで。
