1. Simulasi Manajemen Kanal Frekuensi HF
Berbasis Peta Prediksi Propagasi
di Indonesia
Buldan Muslim
Diklat Manajemen Frekuensi dan Teknis Komunikasi Radio Tingkat Lanjut
3-5 Juni 2014, Pusat Sains Antariksa, Jl. Dr. Junjunan 133 Bandung
Pusat Sains Antariksa, LAPAN
Jl. Dr. Junjunan 133 Bandung 40173
mbuldan@gmail.com

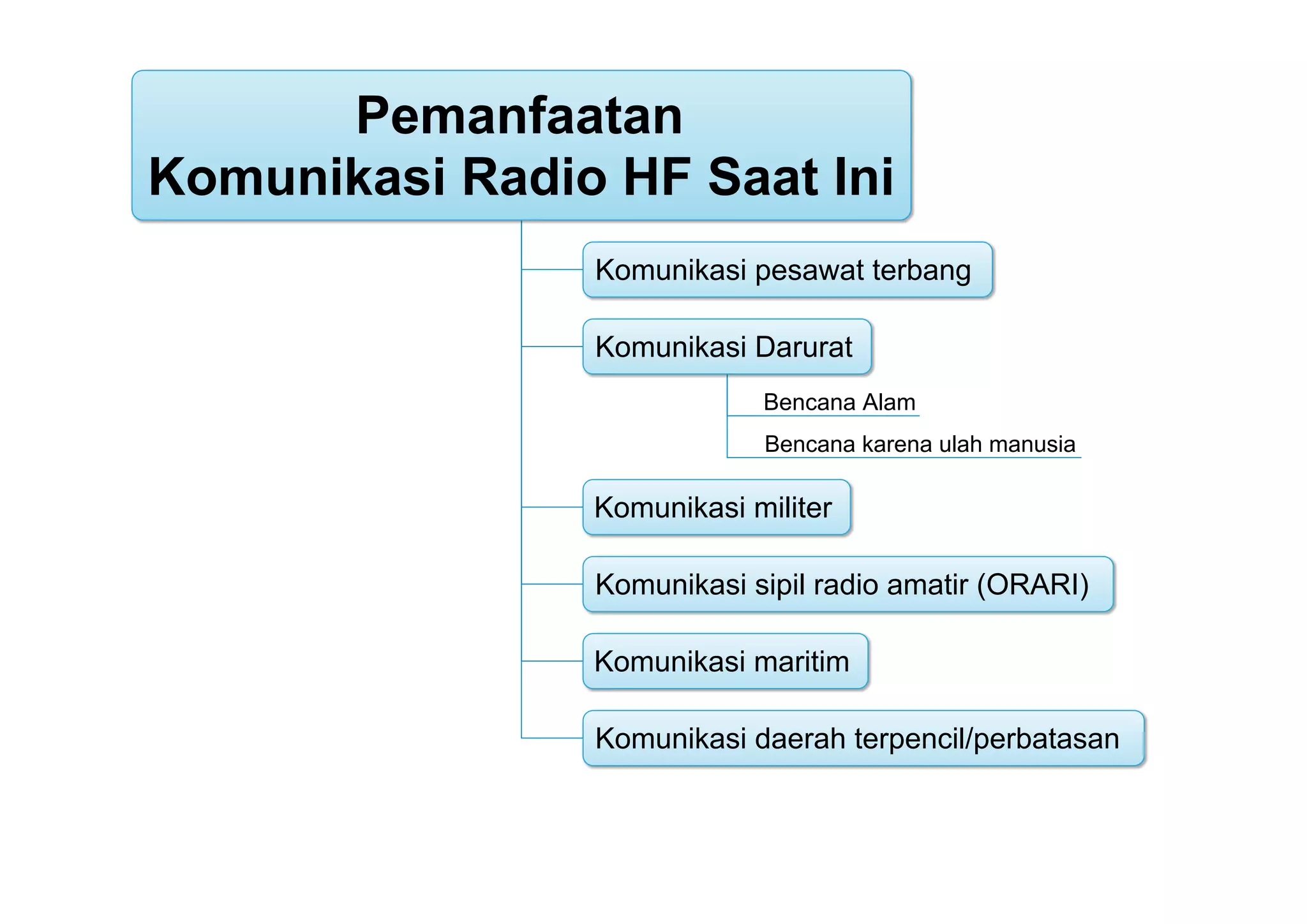

2. Pemanfaatan
Komunikasi Radio HF Saat Ini
Komunikasi Darurat
Komunikasi militer
Komunikasi sipil radio amatir (ORARI)
Komunikasi pesawat terbang
Bencana Alam
Bencana karena ulah manusia
Komunikasi maritim
Komunikasi daerah terpencil/perbatasan

3. http://radiojove.gsfc.nasa.gov/education/educ/radio/tran-rec/exerc/iono.htm, 30 Mei 2014

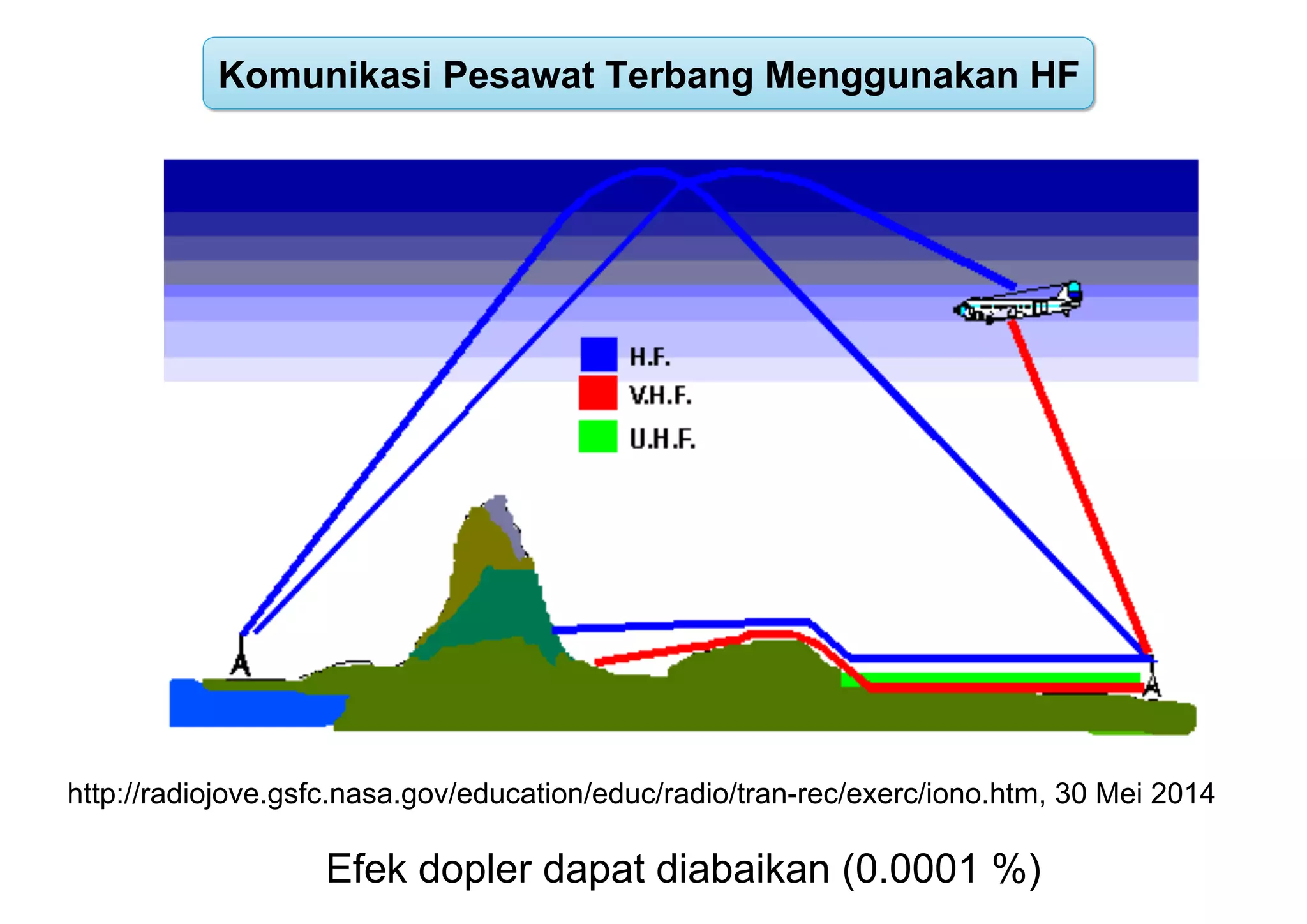

Komunikasi Pesawat Terbang Menggunakan HF
Efek dopler dapat diabaikan (0.0001 %)

4. http://www.myhamshack.com, 27 Mei 2014

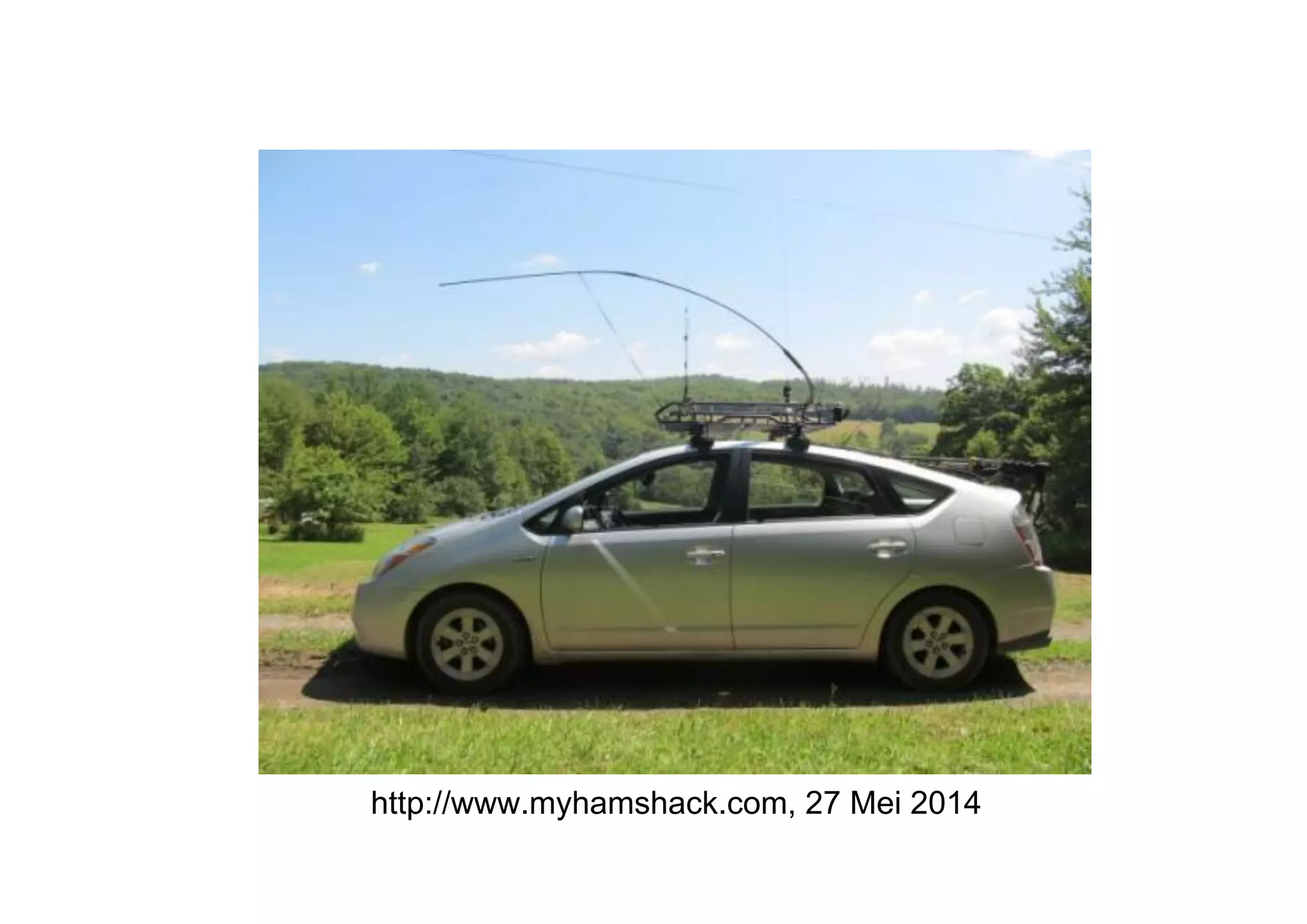

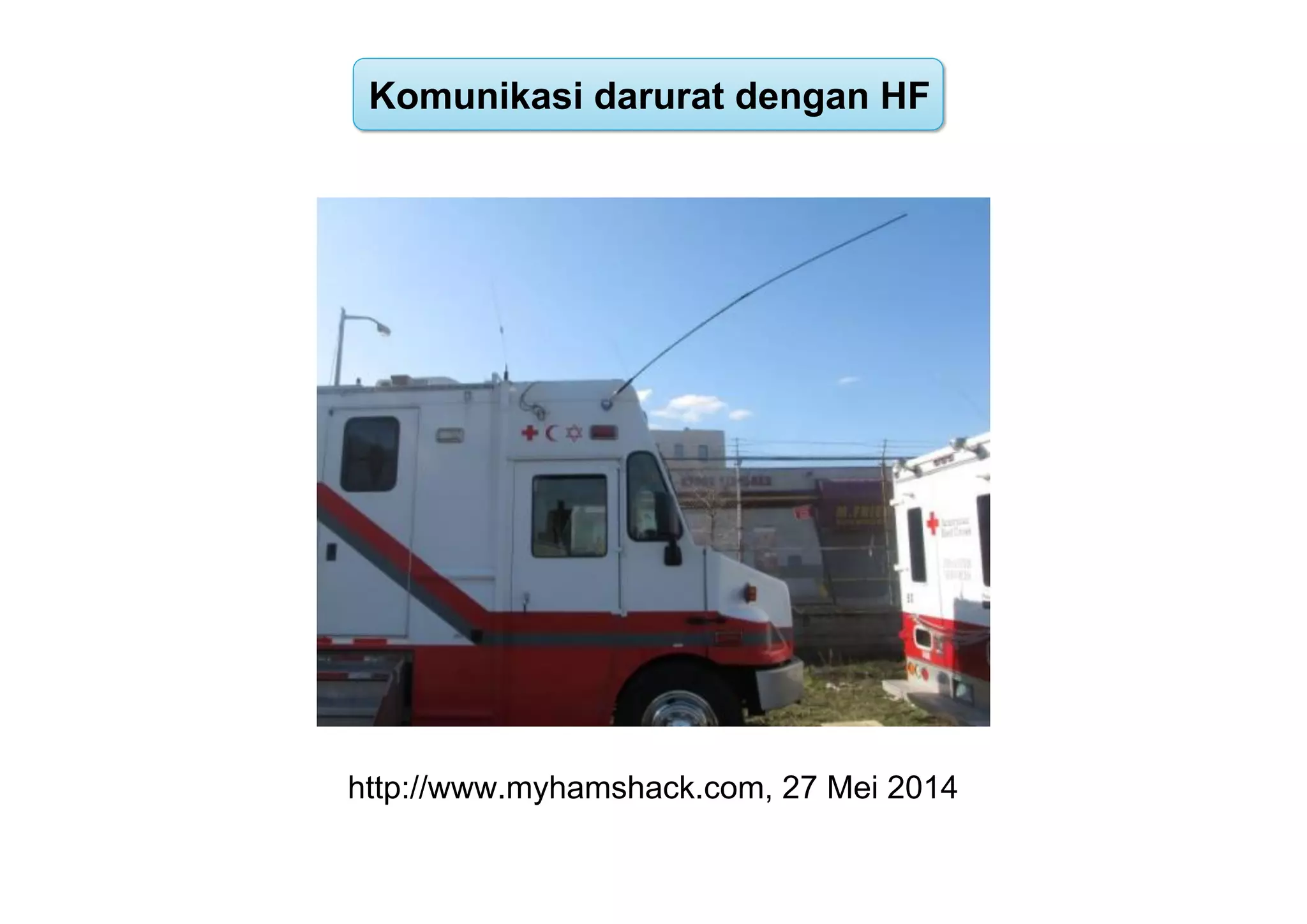

Komunikasi darurat dengan HF

5. http://www.myhamshack.com, 27 Mei 2014

6. Kabid Kedaruratan dan Logistik
BPBD Kab. Bandung, Cecep
Hendrawan mengakui, peran
ORARI sangat membantu dalam
kebencanaan. Salah satunya
dengan adanya informasi jika di
suatu daerah ada bencana. Bukan
hanya saat terjadi bencana, ORARI
juga sangat berperan dalam situasi
pra mencana maupun pasca
bencana.
http://yd1cac.blogspot.com/2012/05/komunikasi-
bencana-orari-core.html, 27 Mei 2014

7. http://www.army-technology.com/contractors/antennas/comrod-
communication/comrod-communication1.html
30 Mei 2014

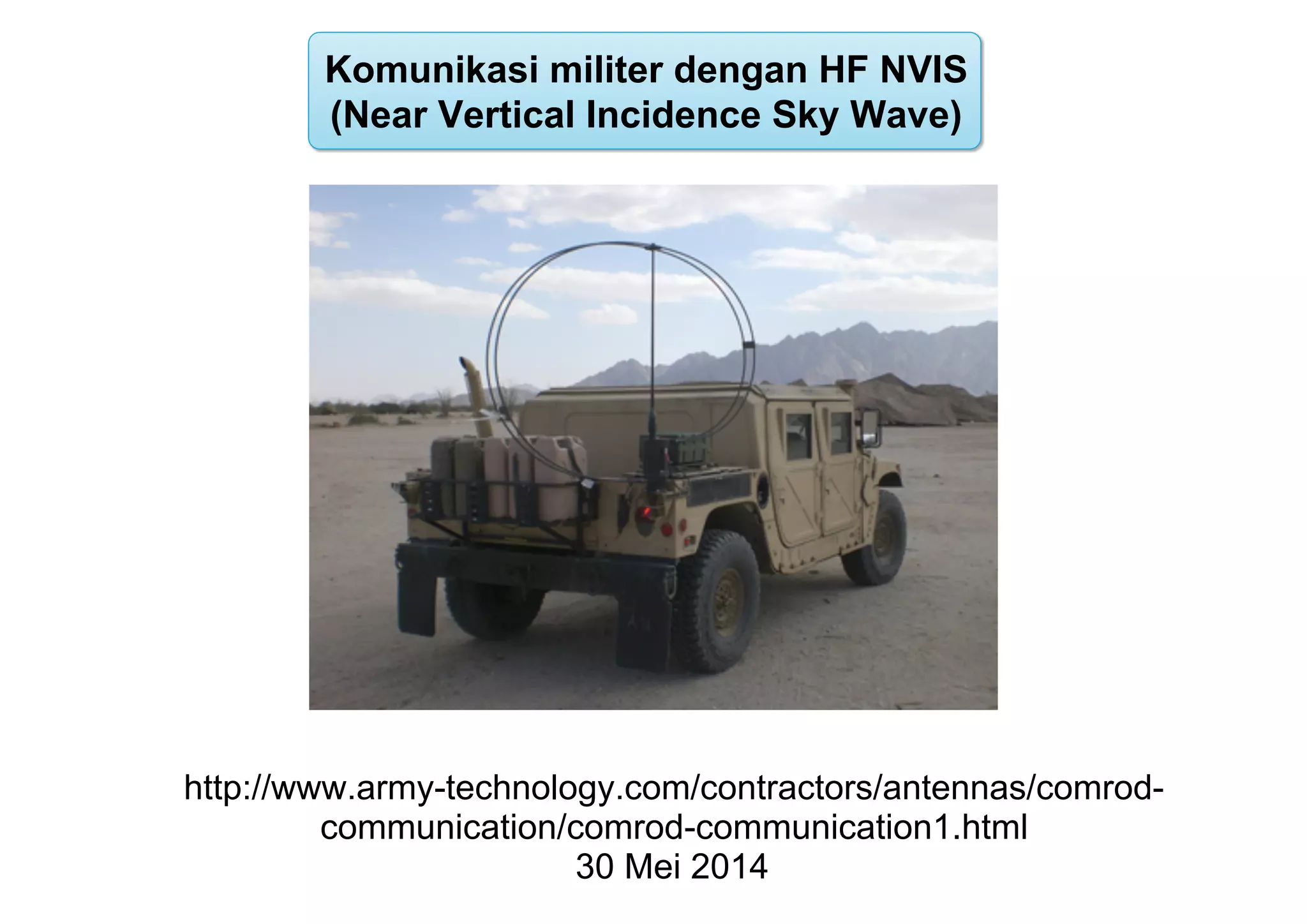

Komunikasi militer dengan HF NVIS
(Near Vertical Incidence Sky Wave)

8. Soldiers on operations in Afghanistan using the PRC-177F
tactical satellite radio and the PRC-325 HF radio [Picture:
Sergeant Barry Pope RLC, Crown copyright]
Operasi Militer di Afghanistan menggunakan HF
http://rpdefense.over-blog.com/tag/General%20Dynamics%20UK/, 30 Mei 2014

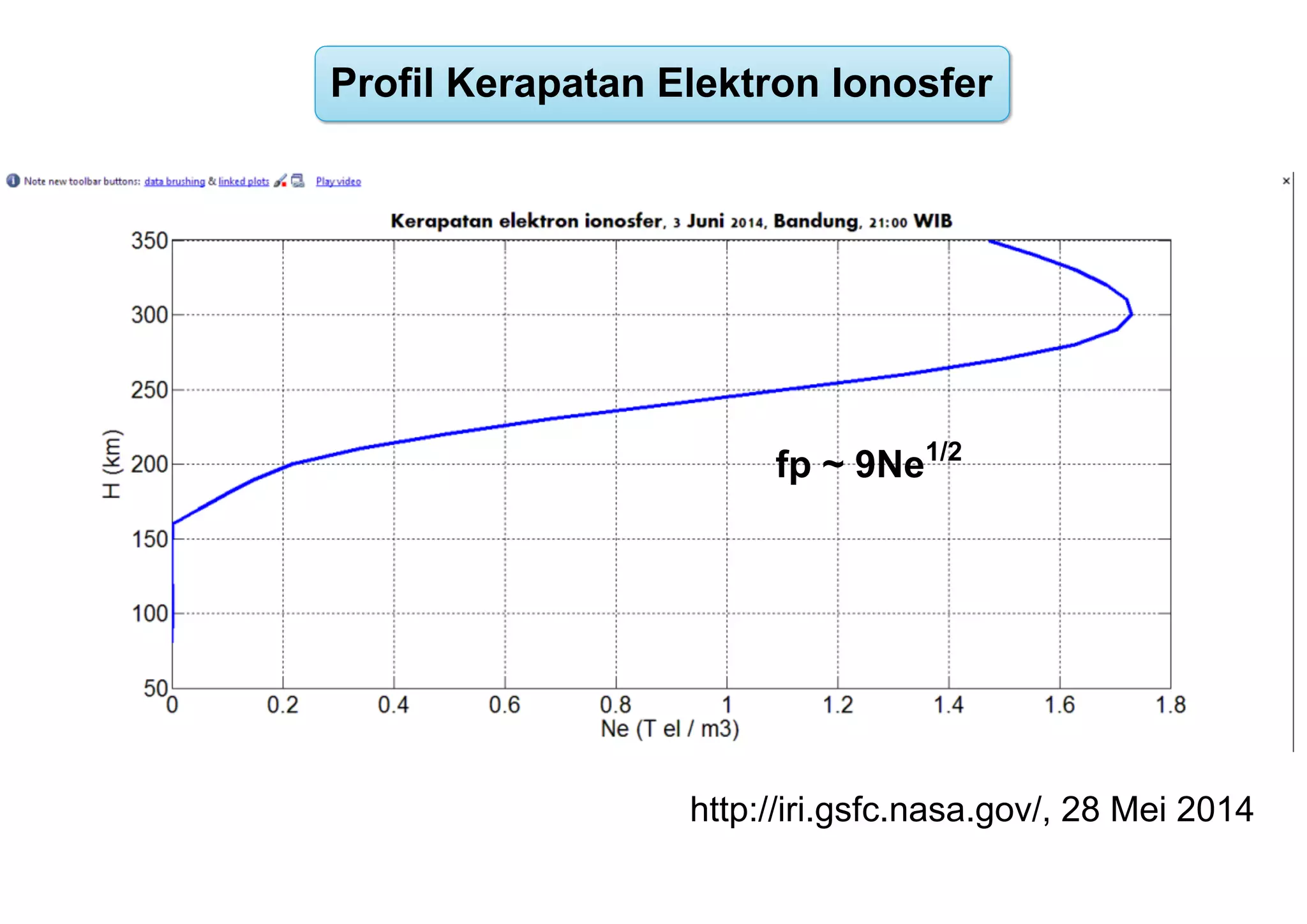

10. Profil Kerapatan Elektron Ionosfer
fp ~ 9Ne1/2
http://iri.gsfc.nasa.gov/, 28 Mei 2014

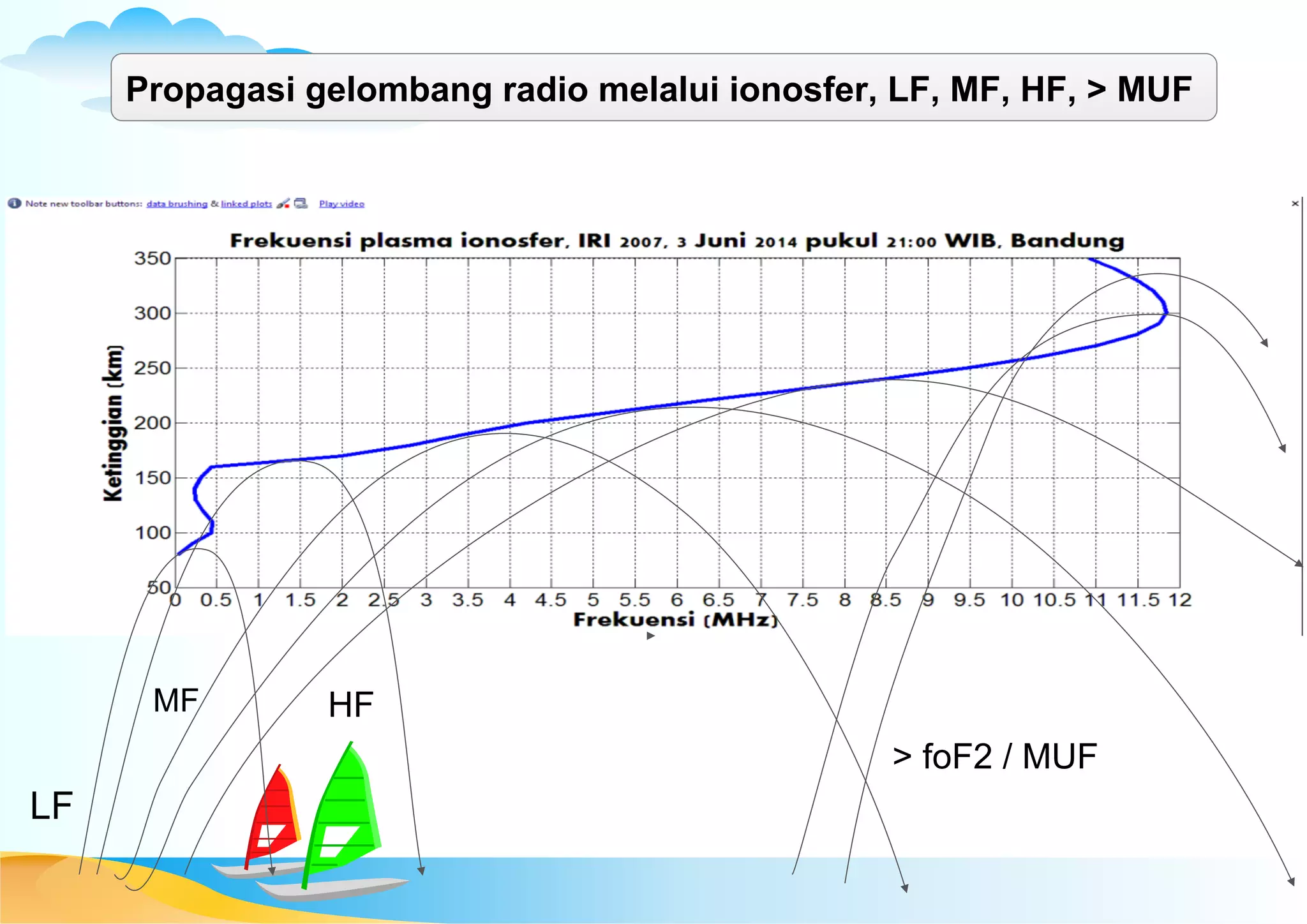

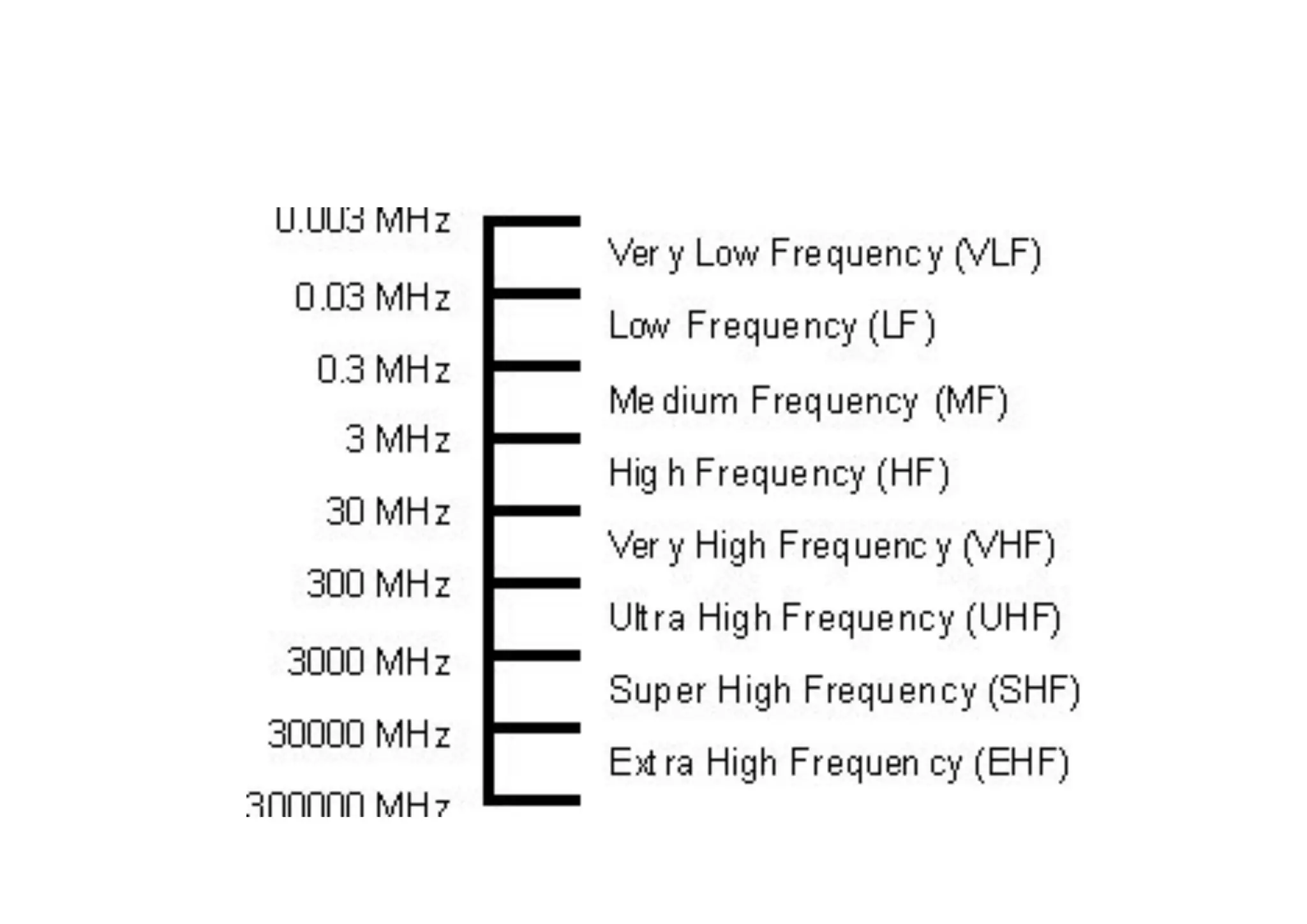

11. LF
MF HF
> foF2 / MUF
Propagasi gelombang radio melalui ionosfer, LF, MF, HF, > MUF

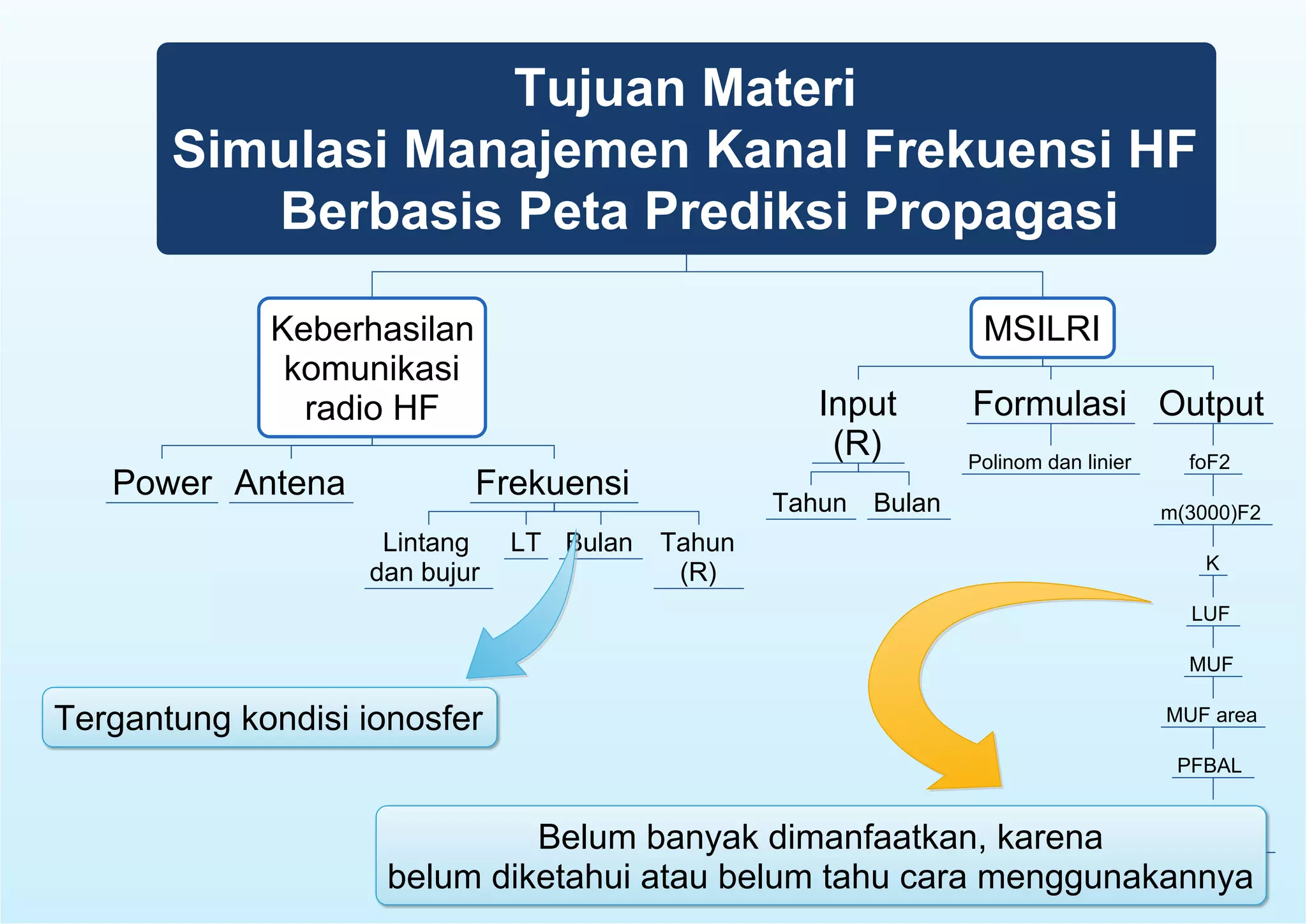

12. Tujuan Materi
Simulasi Manajemen Kanal Frekuensi HF
Berbasis Peta Prediksi Propagasi
Keberhasilan
komunikasi
radio HF
MSILRI
Power Antena Frekuensi
Lintang
dan bujur
LT Bulan Tahun
(R)
Input
(R)
Formulasi
Tahun Bulan
Output
Polinom dan linier foF2
m(3000)F2
K
LUF
MUF
MUF area
PFBAL
Pembukaan
frekuensi
Tergantung kondisi ionosfer
Belum banyak dimanfaatkan, karena
belum diketahui atau belum tahu cara menggunakannya

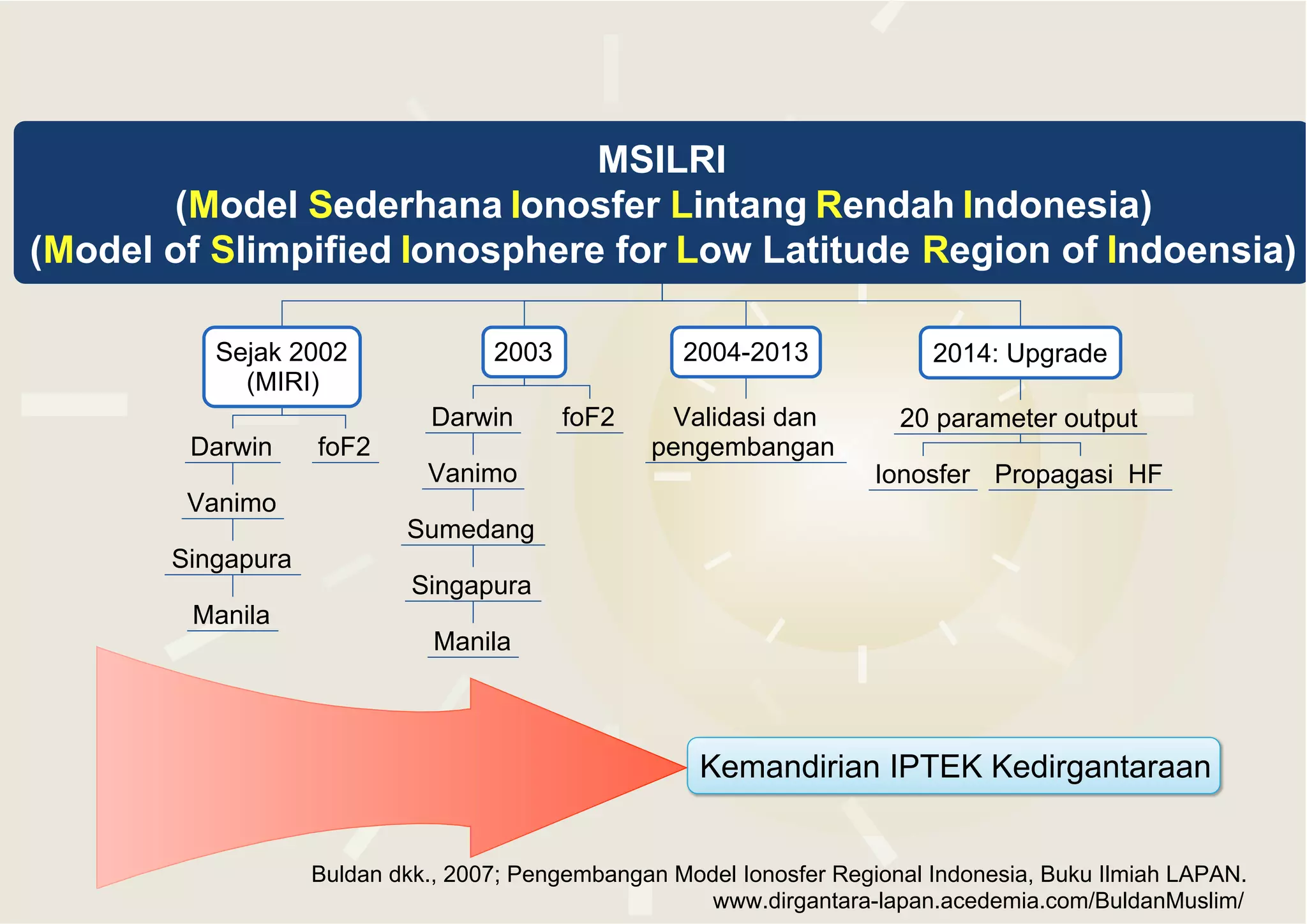

13. MSILRI
(Model Sederhana Ionosfer Lintang Rendah Indonesia)
(Model of Slimpified Ionosphere for Low Latitude Region of Indoensia)
Sejak 2002
(MIRI)
2003 2004-2013 2014: Upgrade
Darwin
Vanimo
Singapura
Manila
foF2
Darwin
Vanimo
Sumedang
Singapura
Manila
foF2 20 parameter output
Ionosfer Propagasi HF
Validasi dan
pengembangan
Kemandirian IPTEK Kedirgantaraan
Buldan dkk., 2007; Pengembangan Model Ionosfer Regional Indonesia, Buku Ilmiah LAPAN.
www.dirgantara-lapan.acedemia.com/BuldanMuslim/

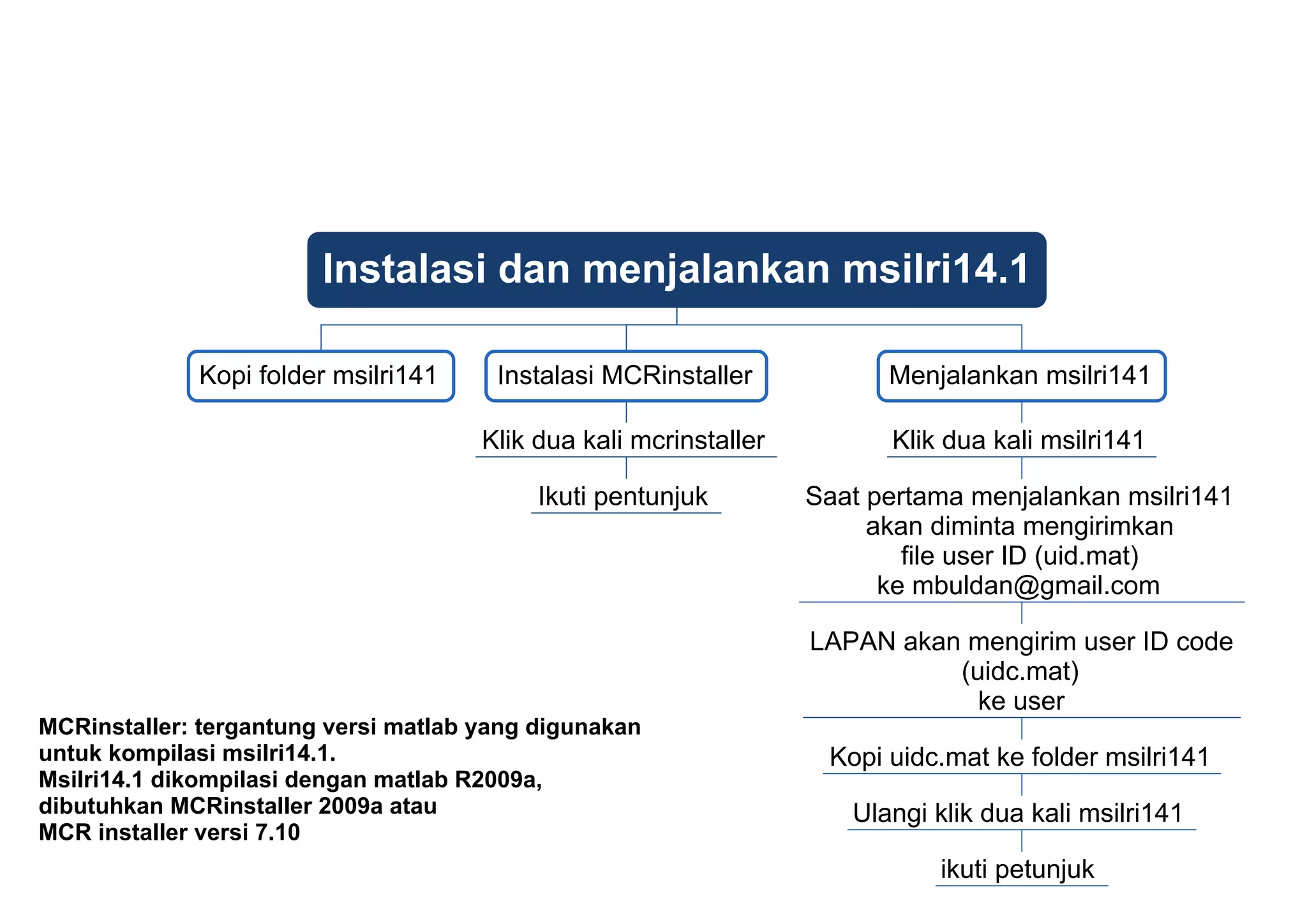

14. Instalasi dan menjalankan msilri14.1
Kopi folder msilri141 Instalasi MCRinstaller Menjalankan msilri141
Klik dua kali mcrinstaller Klik dua kali msilri141
Ikuti pentunjuk Saat pertama menjalankan msilri141
akan diminta mengirimkan
file user ID (uid.mat)
ke mbuldan@gmail.com
MCRinstaller: tergantung versi matlab yang digunakan
untuk kompilasi msilri14.1.
Msilri14.1 dikompilasi dengan matlab R2009a,
dibutuhkan MCRinstaller 2009a atau
MCR installer versi 7.10
LAPAN akan mengirim user ID code
(uidc.mat)
ke user
Ulangi klik dua kali msilri141
ikuti petunjuk
Kopi uidc.mat ke folder msilri141

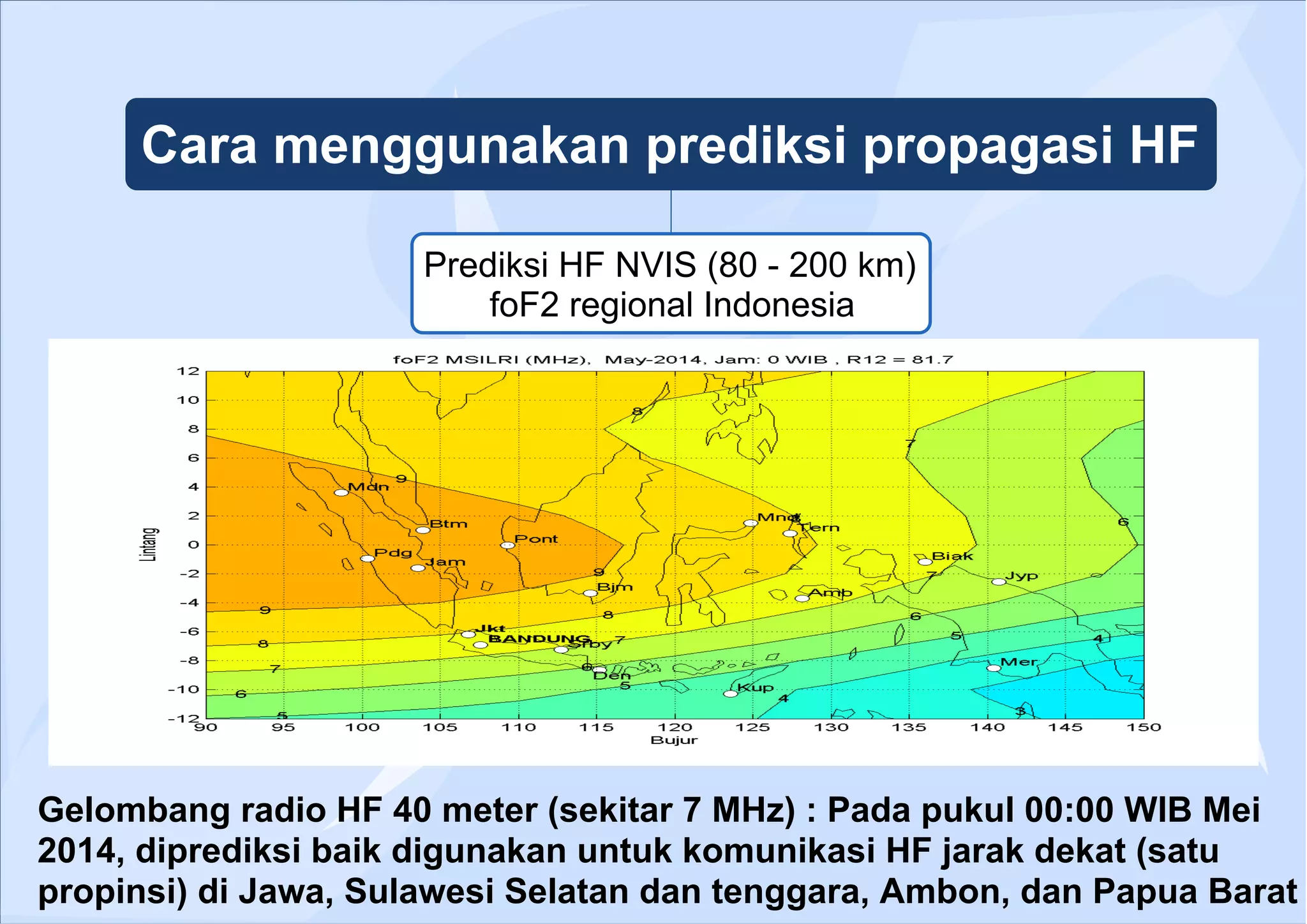

15. Cara menggunakan prediksi propagasi HF
Prediksi HF NVIS (80 - 200 km)
foF2 regional Indonesia
Gelombang radio HF 40 meter (sekitar 7 MHz) : Pada pukul 00:00 WIB Mei
2014, diprediksi baik digunakan untuk komunikasi HF jarak dekat (satu
propinsi) di Jawa, Sulawesi Selatan dan tenggara, Ambon, dan Papua Barat

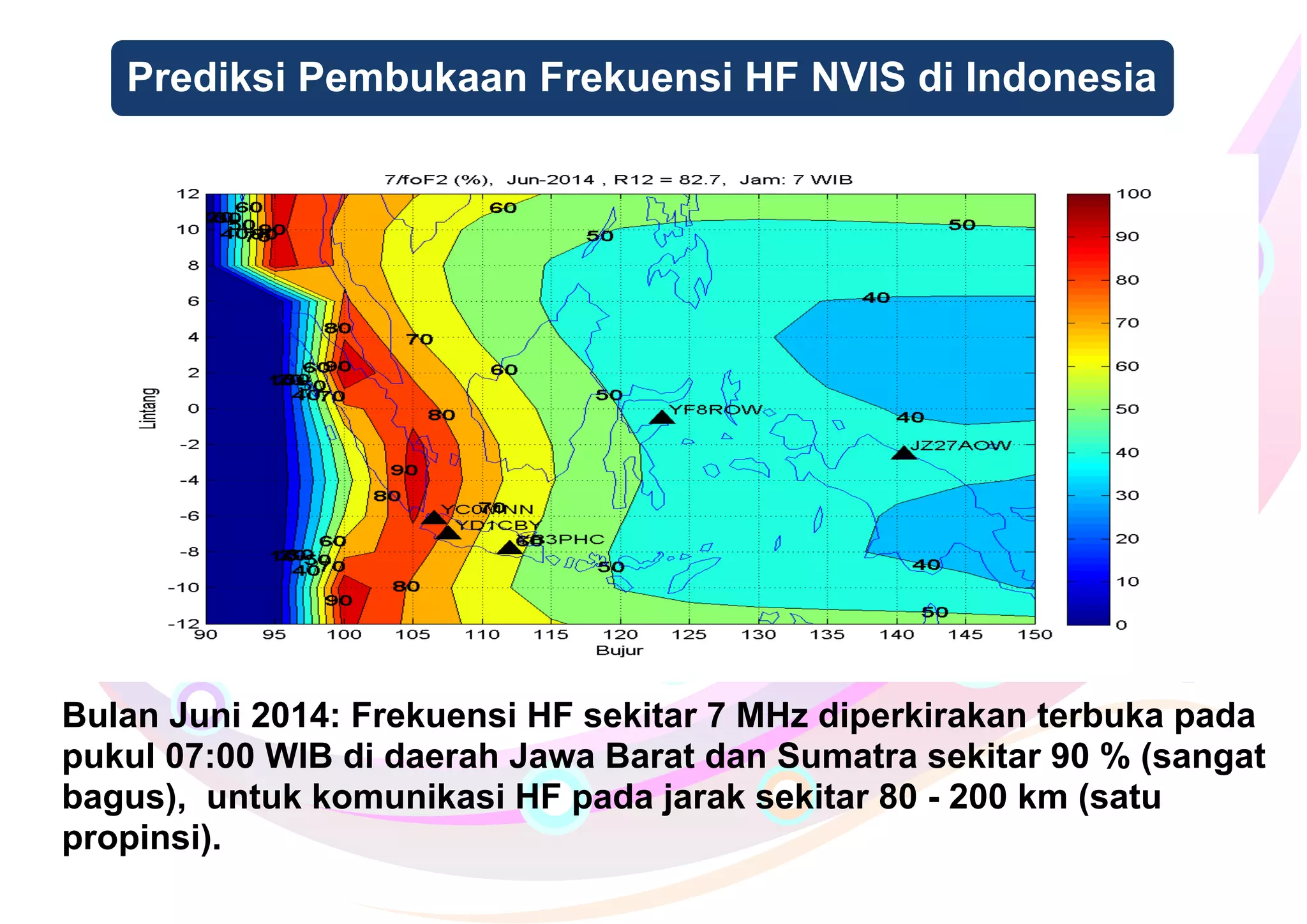

16. Prediksi Pembukaan Frekuensi HF NVIS di Indonesia
Bulan Juni 2014: Frekuensi HF sekitar 7 MHz diperkirakan terbuka pada
pukul 07:00 WIB di daerah Jawa Barat dan Sumatra sekitar 90 % (sangat
bagus), untuk komunikasi HF pada jarak sekitar 80 - 200 km (satu
propinsi).

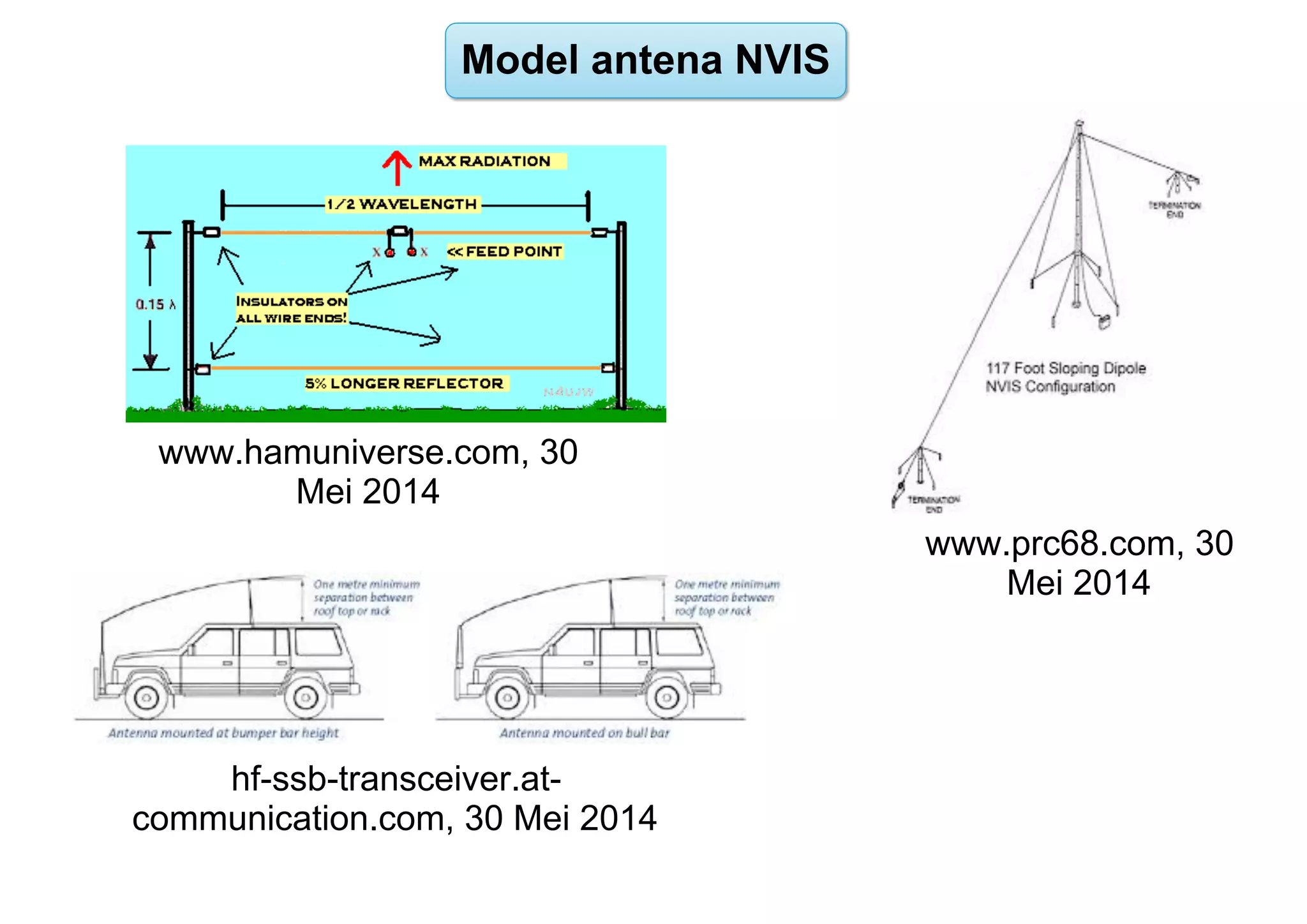

17. Model antena NVIS
www.prc68.com, 30
Mei 2014
hf-ssb-transceiver.at-
communication.com, 30 Mei 2014
www.hamuniverse.com, 30
Mei 2014

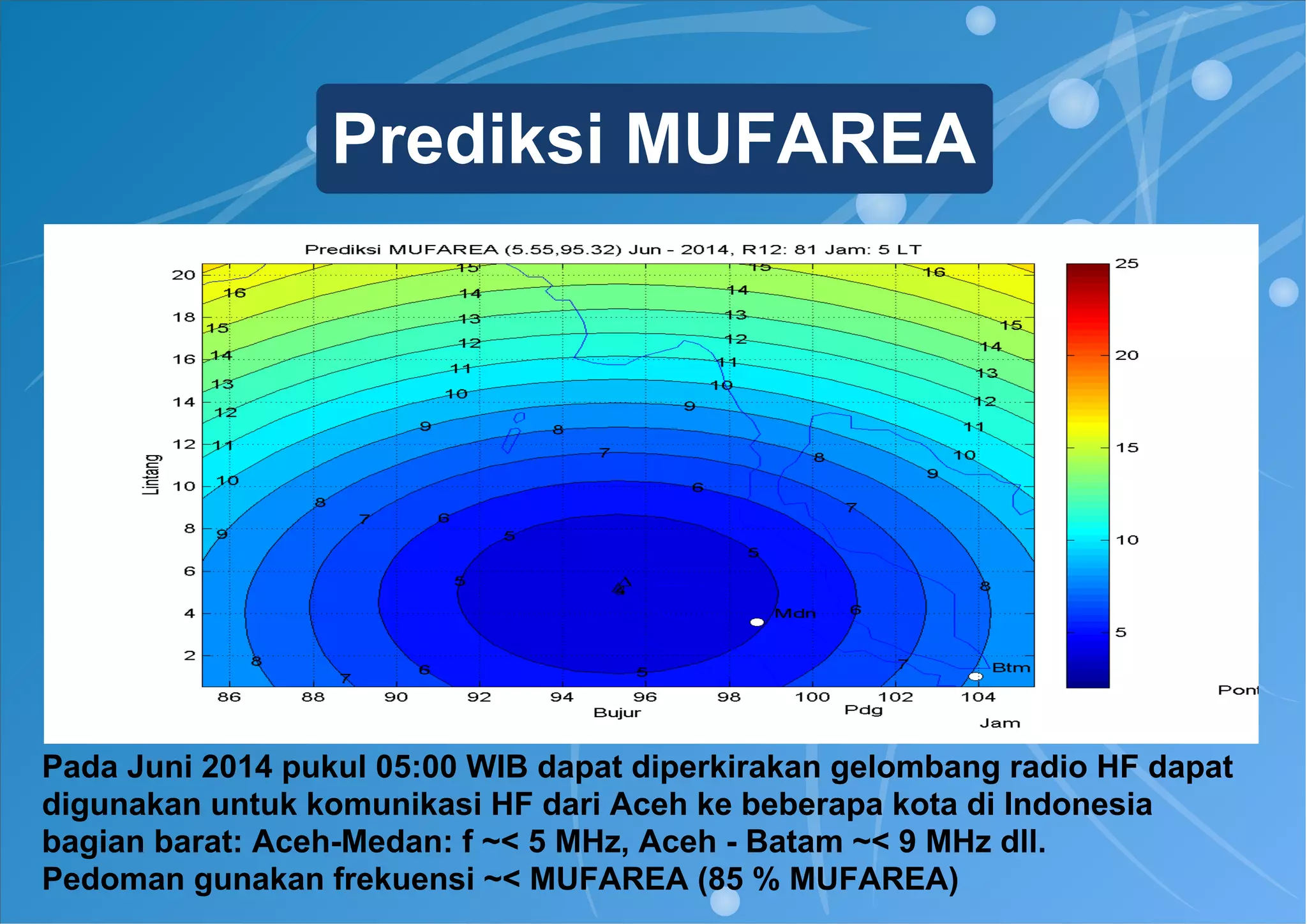

18. Prediksi MUFAREA
Pada Juni 2014 pukul 05:00 WIB dapat diperkirakan gelombang radio HF dapat
digunakan untuk komunikasi HF dari Aceh ke beberapa kota di Indonesia
bagian barat: Aceh-Medan: f ~< 5 MHz, Aceh - Batam ~< 9 MHz dll.
Pedoman gunakan frekuensi ~< MUFAREA (85 % MUFAREA)

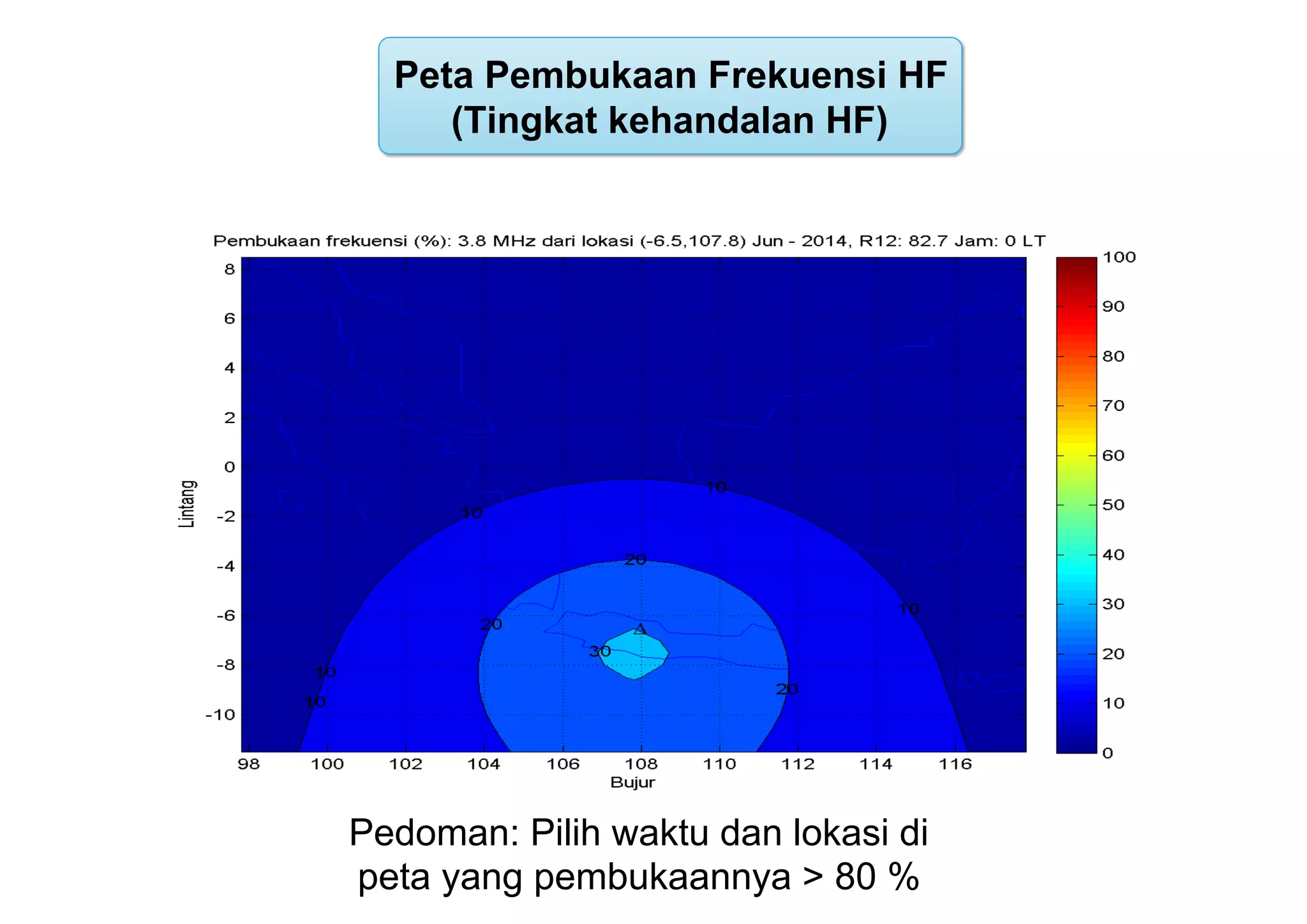

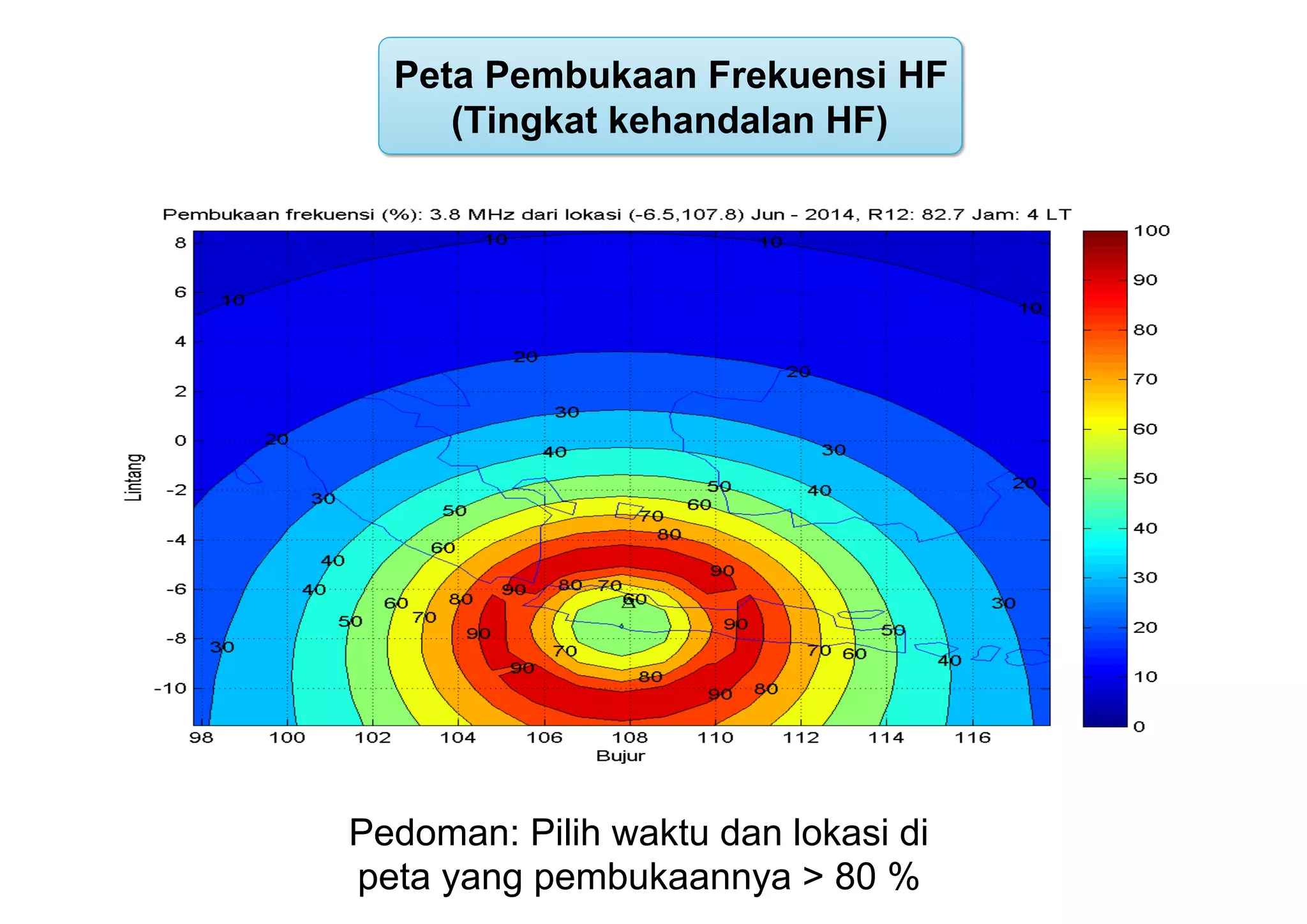

19. Peta Pembukaan Frekuensi HF
(Tingkat kehandalan HF)
Pedoman: Pilih waktu dan lokasi di
peta yang pembukaannya > 80 %

20. Peta Pembukaan Frekuensi HF
(Tingkat kehandalan HF)
Pedoman: Pilih waktu dan lokasi di
peta yang pembukaannya > 80 %

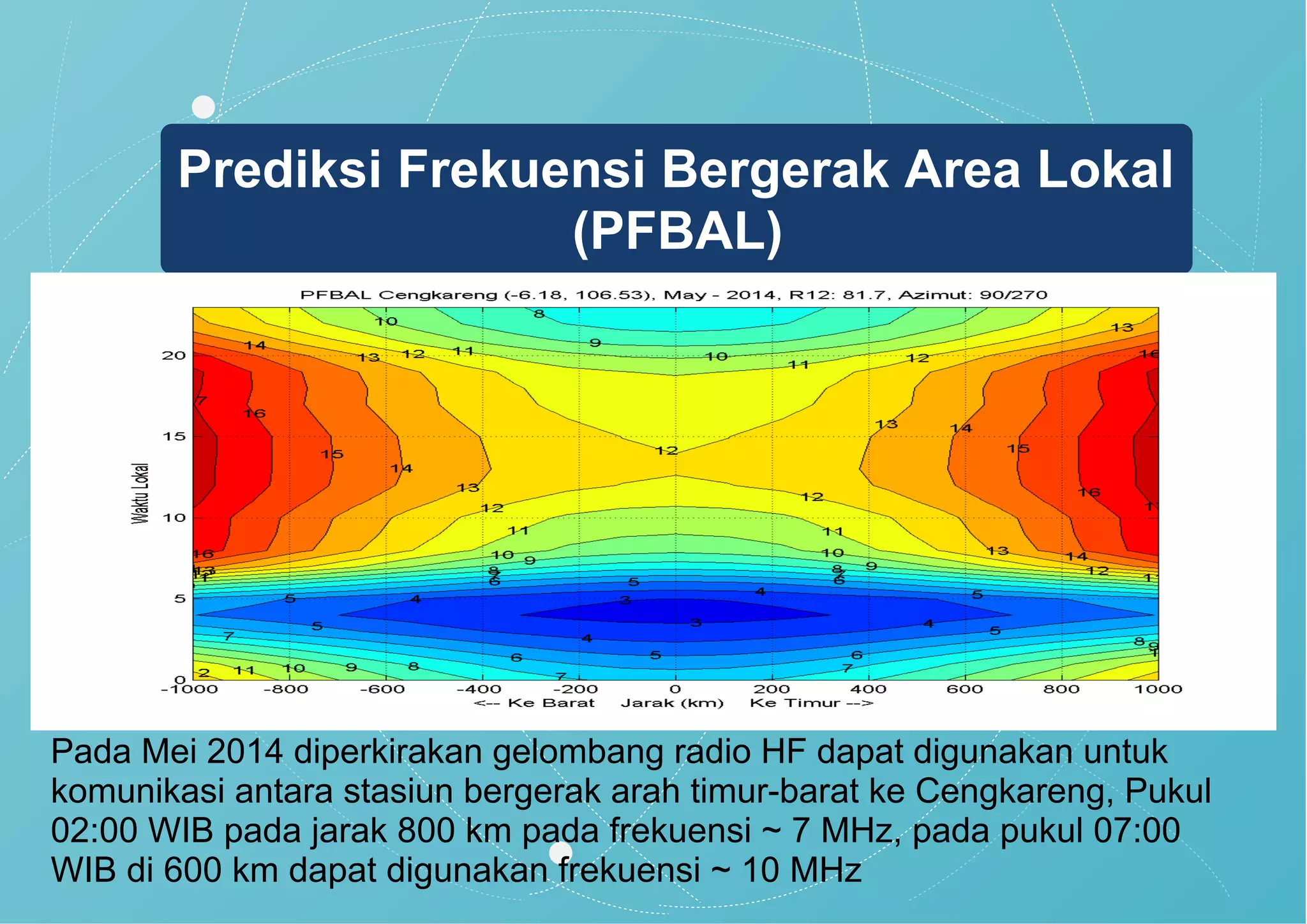

21. Prediksi Frekuensi Bergerak Area Lokal
(PFBAL)
Pada Mei 2014 diperkirakan gelombang radio HF dapat digunakan untuk
komunikasi antara stasiun bergerak arah timur-barat ke Cengkareng, Pukul
02:00 WIB pada jarak 800 km pada frekuensi ~ 7 MHz, pada pukul 07:00
WIB di 600 km dapat digunakan frekuensi ~ 10 MHz

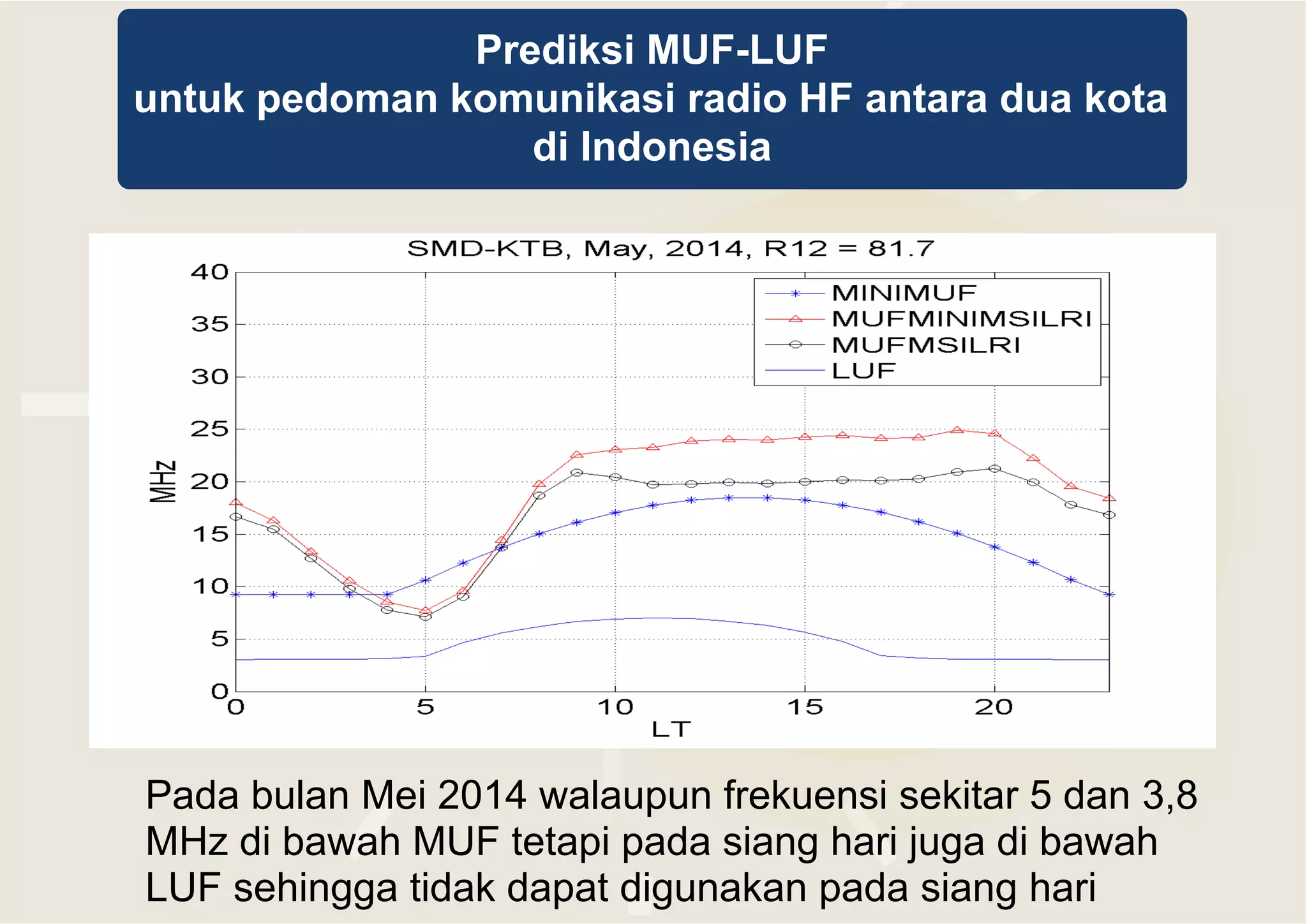

22. Prediksi MUF-LUF
untuk pedoman komunikasi radio HF antara dua kota
di Indonesia
Pada bulan Mei 2014 walaupun frekuensi sekitar 5 dan 3,8
MHz di bawah MUF tetapi pada siang hari juga di bawah
LUF sehingga tidak dapat digunakan pada siang hari

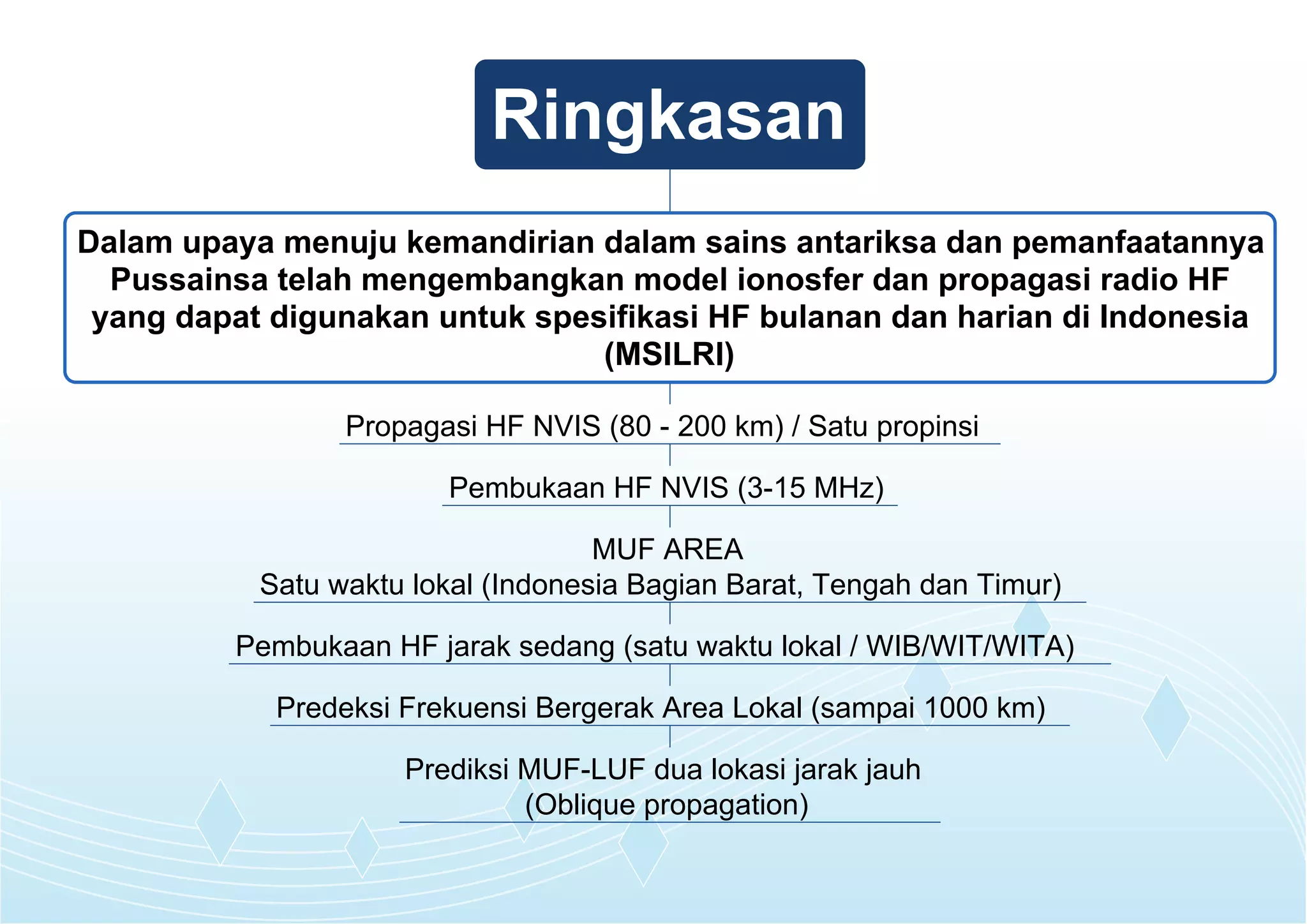

23. Ringkasan
Dalam upaya menuju kemandirian dalam sains antariksa dan pemanfaatannya
Pussainsa telah mengembangkan model ionosfer dan propagasi radio HF
yang dapat digunakan untuk spesifikasi HF bulanan dan harian di Indonesia
(MSILRI)
Propagasi HF NVIS (80 - 200 km) / Satu propinsi
MUF AREA
Satu waktu lokal (Indonesia Bagian Barat, Tengah dan Timur)
Pembukaan HF NVIS (3-15 MHz)
Pembukaan HF jarak sedang (satu waktu lokal / WIB/WIT/WITA)
Predeksi Frekuensi Bergerak Area Lokal (sampai 1000 km)
Prediksi MUF-LUF dua lokasi jarak jauh
(Oblique propagation)
