1. Alessio Tirapelle (mat. 269704) Sean Alessi (mat. 269937) Sistemi prefabbricati per l’edilizia residenziale IUAV – Prof. Maurizio Galluzzo

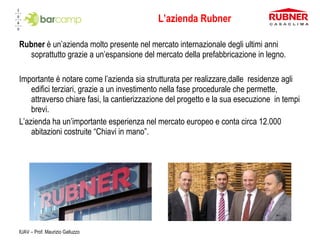

2. L’azienda Rubner Rubner è un’azienda molto presente nel mercato internazionale degli ultimi anni soprattutto grazie a un’espansione del mercato della prefabbricazione in legno. Importante è notare come l’azienda sia strutturata per realizzare,dalle residenze agli edifici terziari, grazie a un investimento nella fase procedurale che permette, attraverso chiare fasi, la cantierizzazione del progetto e la sua esecuzione in tempi brevi. L’azienda ha un’importante esperienza nel mercato europeo e conta circa 12.000 abitazioni costruite “Chiavi in mano”. IUAV – Prof. Maurizio Galluzzo

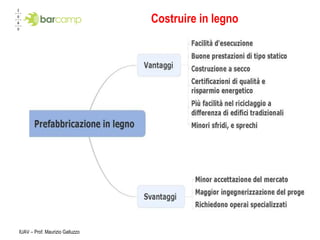

3. Costruire in legno IUAV – Prof. Maurizio Galluzzo

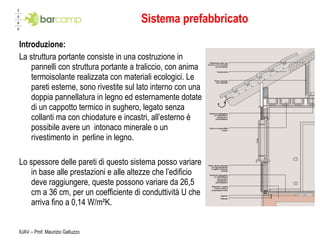

4. Sistema prefabbricato Introduzione: La struttura portante consiste in una costruzione in pannelli con struttura portante a traliccio, con anima termoisolante realizzata con materiali ecologici. Le pareti esterne, sono rivestite sul lato interno con una doppia pannellatura in legno ed esternamente dotate di un cappotto termico in sughero, legato senza collanti ma con chiodature e incastri, all’esterno è possibile avere un intonaco minerale o un rivestimento in perline in legno. Lo spessore delle pareti di questo sistema posso variare in base alle prestazioni e alle altezze che l’edificio deve raggiungere, queste possono variare da 26,5 cm a 36 cm, per un coefficiente di conduttività U che arriva fino a 0,14 W/m²K. IUAV – Prof. Maurizio Galluzzo

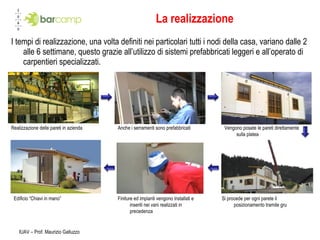

5. I tempi di realizzazione, una volta definiti nei particolari tutti i nodi della casa, variano dalle 2 alle 6 settimane, questo grazie all’utilizzo di sistemi prefabbricati leggeri e all’operato di carpentieri specializzati. La realizzazione IUAV – Prof. Maurizio Galluzzo Realizzazione delle pareti in azienda Anche i serramenti sono prefabbricati Vengono posate le pareti direttamente sulla platea Si procede per ogni parete il posizionamento tramite gru Finiture ed impianti vengono installati e inseriti nei vani realizzati in precedenza Edificio “Chiavi in mano”

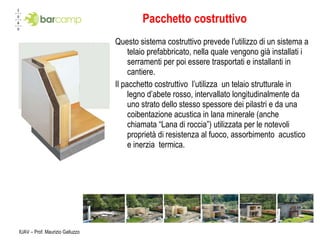

6. Pacchetto costruttivo Questo sistema costruttivo prevede l’utilizzo di un sistema a telaio prefabbricato, nella quale vengono già installati i serramenti per poi essere trasportati e installanti in cantiere. Il pacchetto costruttivo l’utilizza un telaio strutturale in legno d’abete rosso, intervallato longitudinalmente da uno strato dello stesso spessore dei pilastri e da una coibentazione acustica in lana minerale (anche chiamata “Lana di roccia”) utilizzata per le notevoli proprietà di resistenza al fuoco, assorbimento acustico e inerzia termica. IUAV – Prof. Maurizio Galluzzo

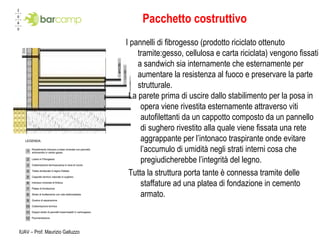

7. Pacchetto costruttivo IUAV – Prof. Maurizio Galluzzo La parete prima di uscire dallo stabilimento per la posa in opera viene rivestita esternamente attraverso viti autofilettanti da un cappotto composto da un pannello di sughero rivestito alla quale viene fissata una rete aggrappante per l’intonaco traspirante onde evitare l’accumulo di umidità negli strati interni cosa che pregiudicherebbe l’integrità del legno. Tutta la struttura porta tante è connessa tramite delle staffature ad una platea di fondazione in cemento armato. I pannelli di fibrogesso (prodotto riciclato ottenuto tramite:gesso, cellulosa e carta riciclata) vengono fissati a sandwich sia internamente che esternamente per aumentare la resistenza al fuoco e preservare la parte strutturale.

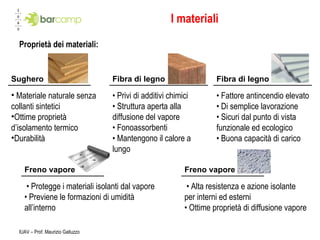

8. I materiali Proprietà dei materiali: IUAV – Prof. Maurizio Galluzzo Freno vapore • Protegge i materiali isolanti dal vapore • Previene le formazioni di umidità all’interno Sughero Materiale naturale senza collanti sintetici Ottime proprietà d’isolamento termico Durabilità Fibra di legno • Privi di additivi chimici • Struttura aperta alla diffusione del vapore • Fonoassorbenti • Mantengono il calore a lungo Fibra di legno • Fattore antincendio elevato • Di semplice lavorazione • Sicuri dal punto di vista funzionale ed ecologico • Buona capacità di carico Freno vapore • Alta resistenza e azione isolante per interni ed esterni • Ottime proprietà di diffusione vapore

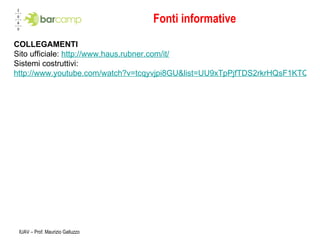

9. Fonti informative IUAV – Prof. Maurizio Galluzzo COLLEGAMENTI Sito ufficiale: http://www.haus.rubner.com/it/ Sistemi costruttivi: http://www.youtube.com/watch?v=tcqyvjpi8GU&list=UU9xTpPjfTDS2rkrHQsF1KTQ&index=15&feature=plcp
