Giáo trình xuất bản vẽ Autodesk Inventor 2015 ( Advance CAD)

Giáo trình xuất bản vẽ 2D Autodesk Inventor 2015
• Tài trợ chính: www.cachdung.com – Nhà sách Quảng Đại
• www.advancecad.edu.vn – Trung tâm Advance CAD
• Giảng viên thực hiện: Nguyễn Văn Phương
Trung tâm Advance Cad

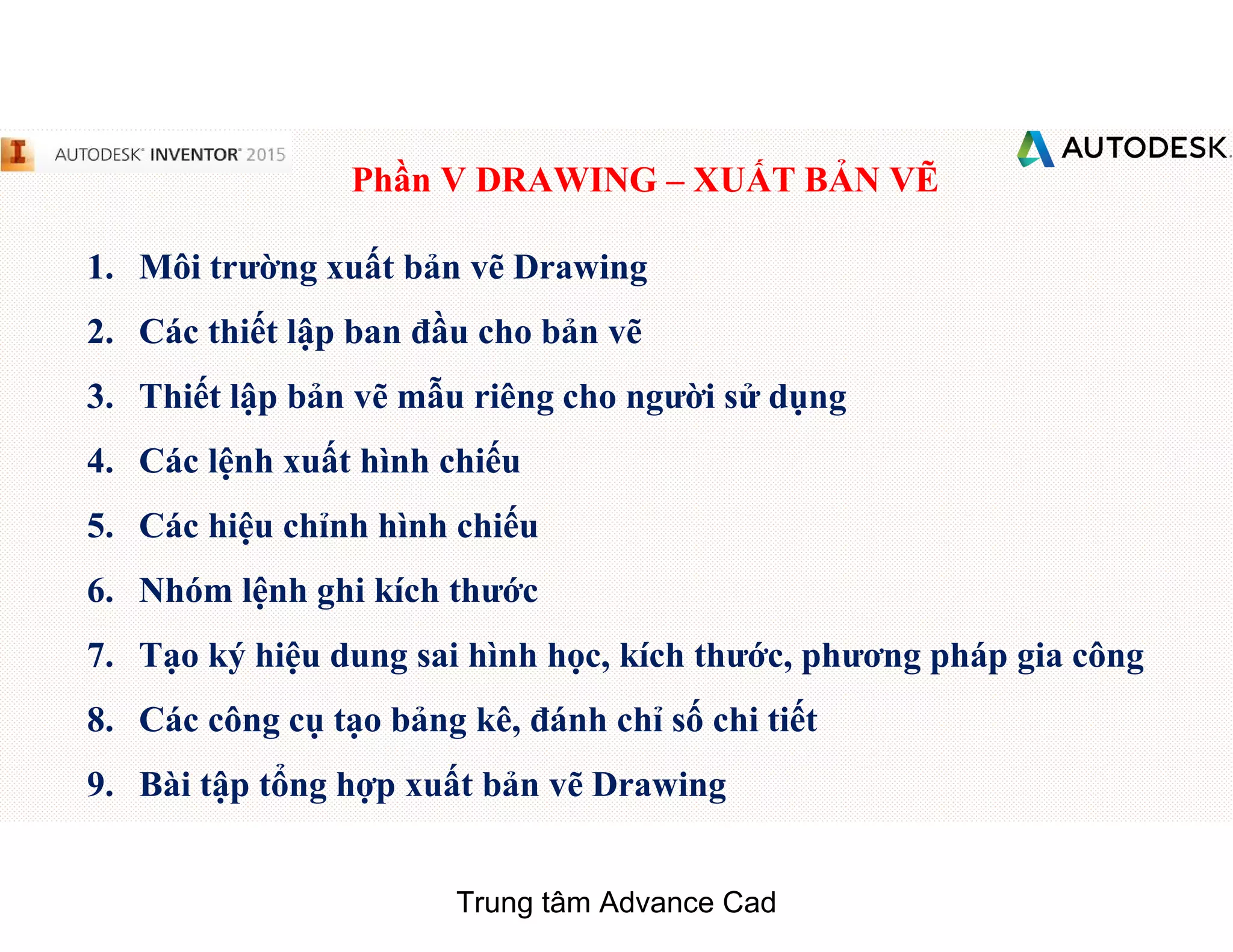

Phần V DRAWING – XUẤT BẢN VẼ
1. Môi trường xuất bản vẽ Drawing
2. Các thiết lập ban đầu cho bản vẽ
3. Thiết lập bản vẽ mẫu riêng cho người sử dụng
4. Các lệnh xuất hình chiếu
5. Các hiệu chỉnh hình chiếu
6. Nhóm lệnh ghi kích thước

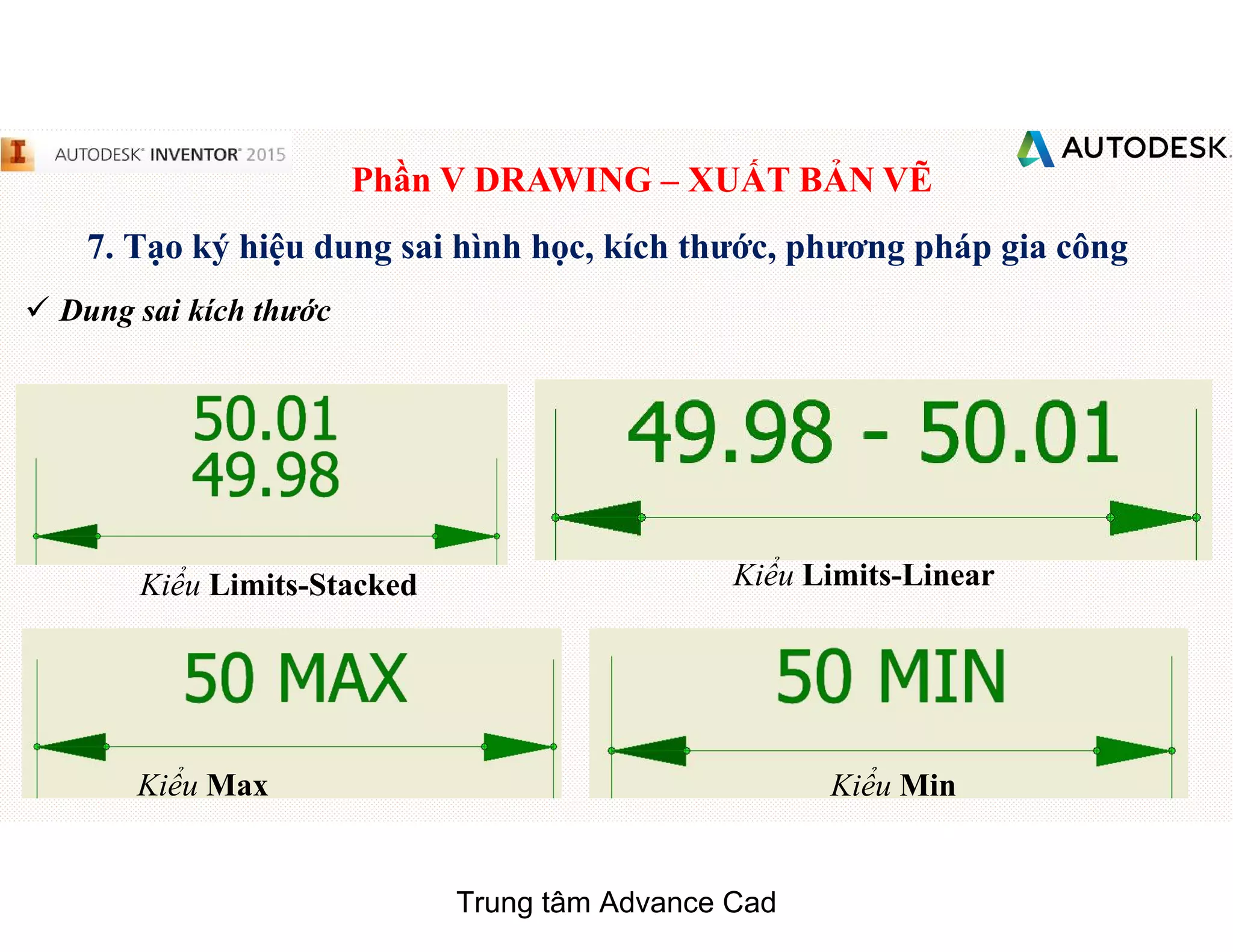

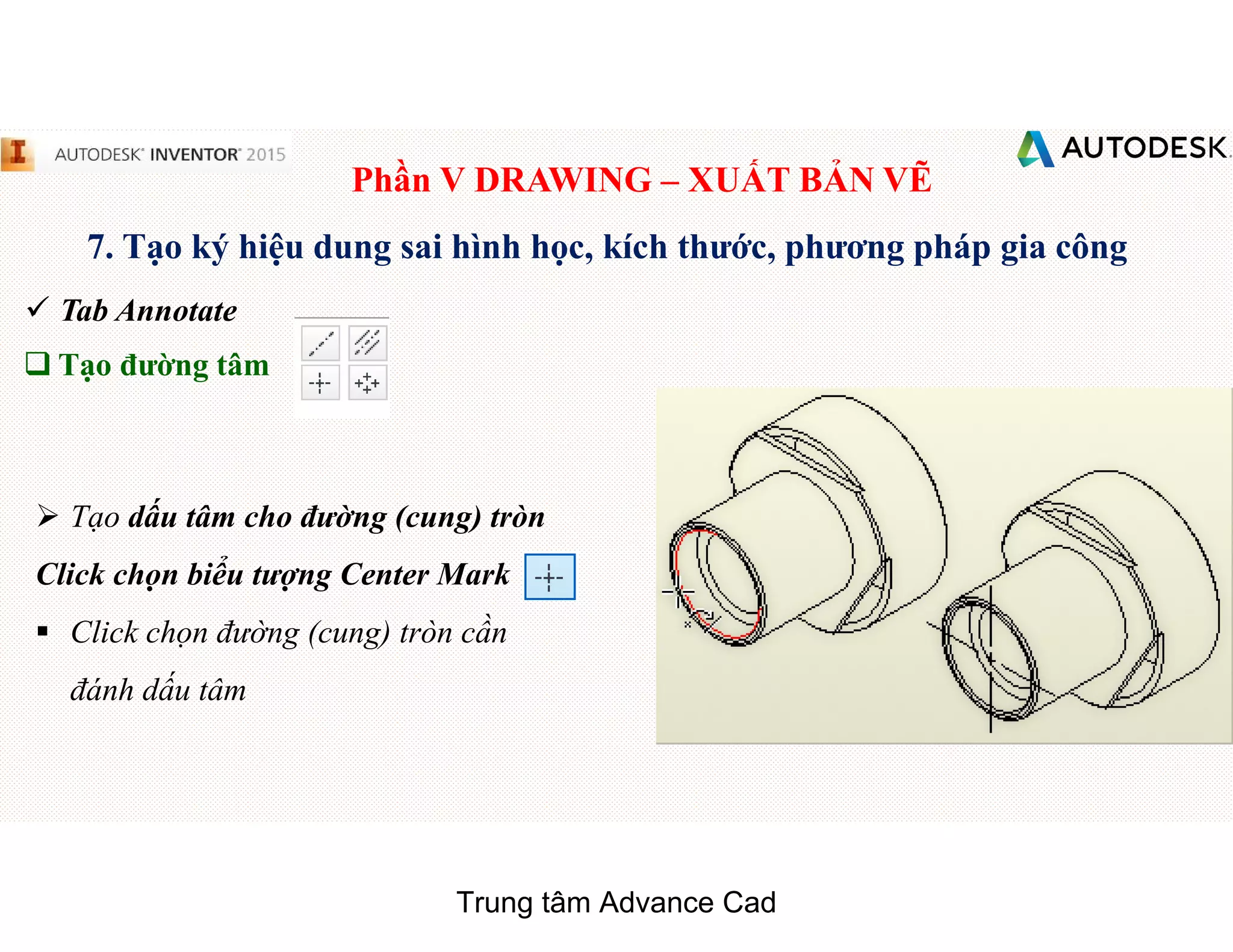

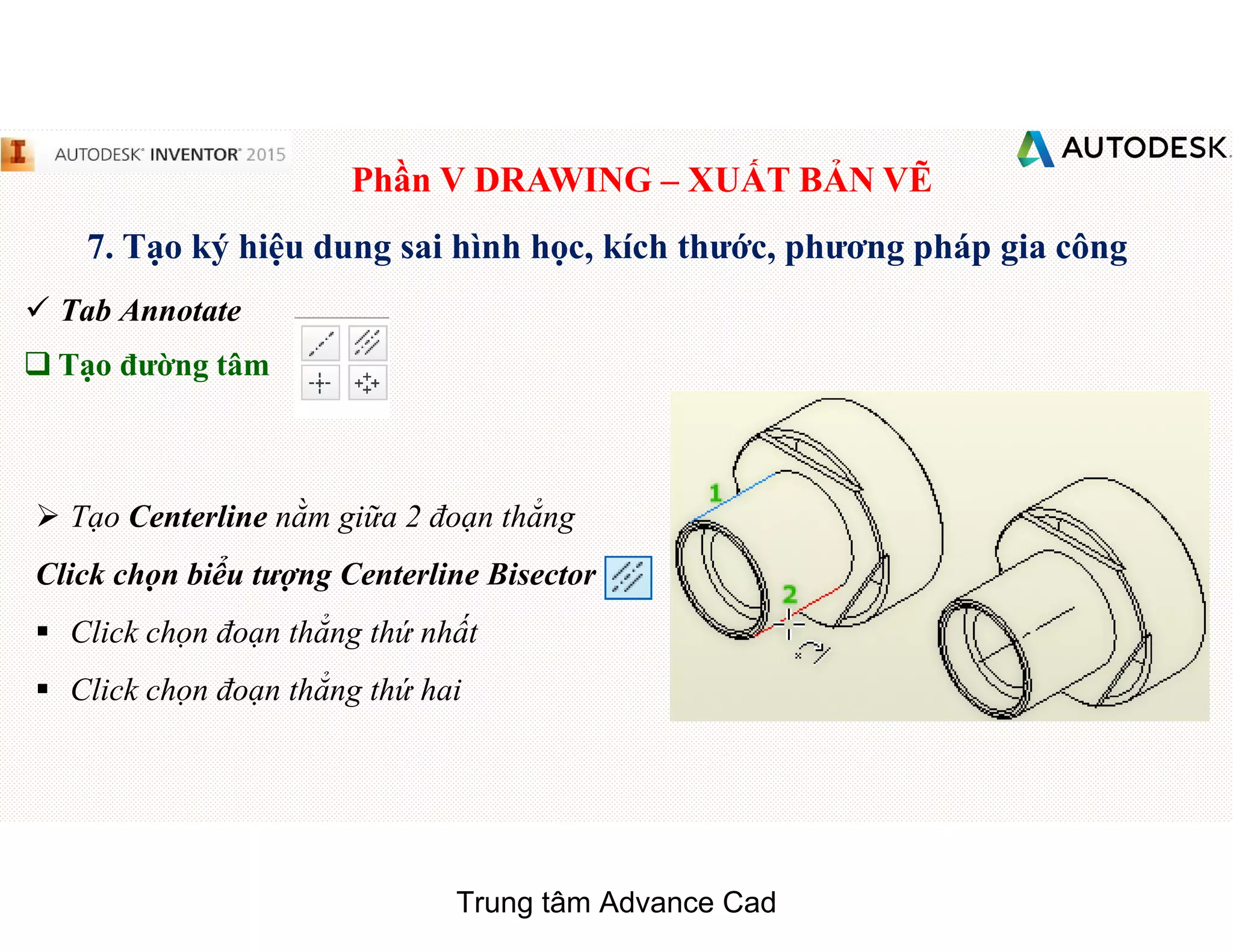

7. Tạo ký hiệu dung sai hình học, kích thước, phương pháp gia công

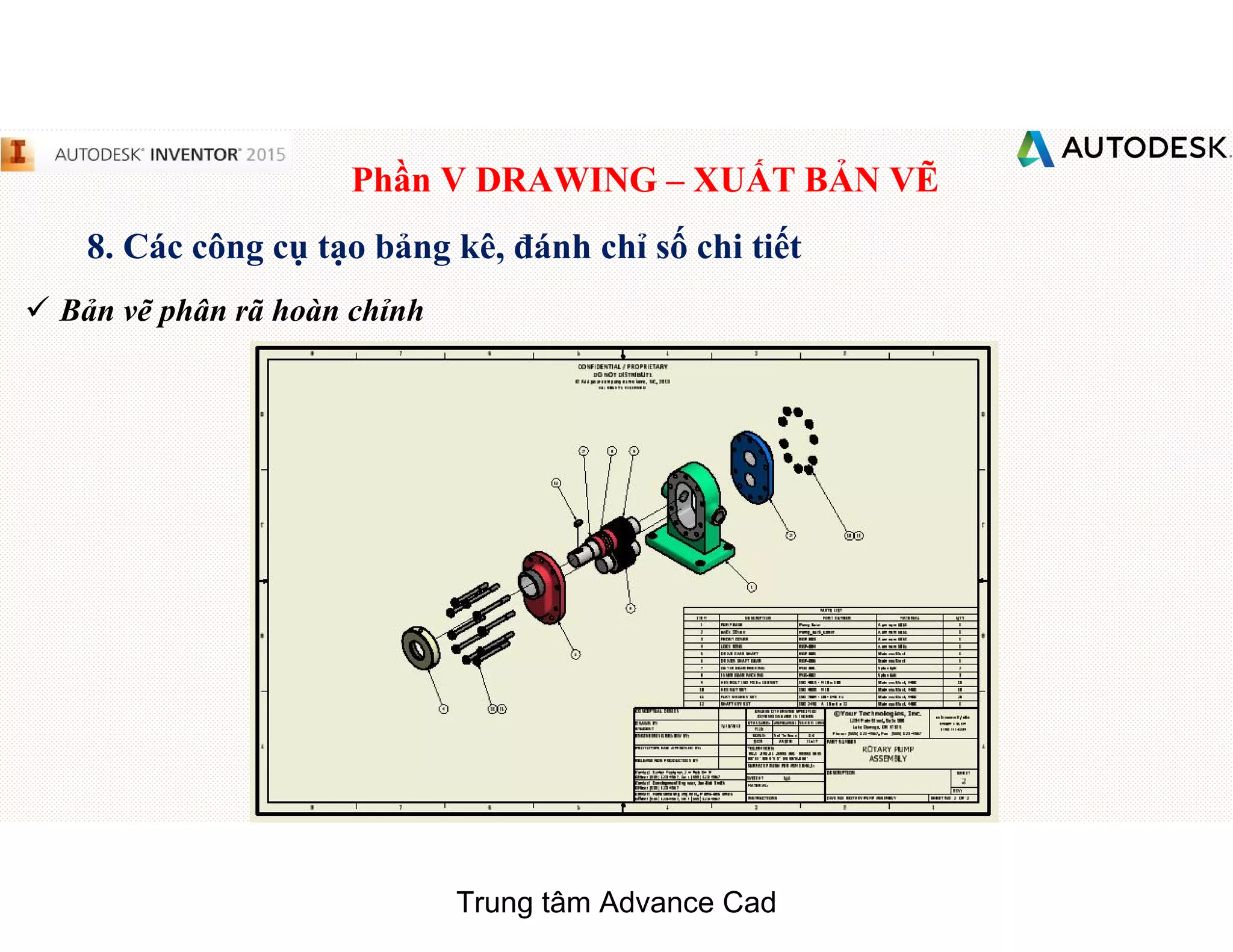

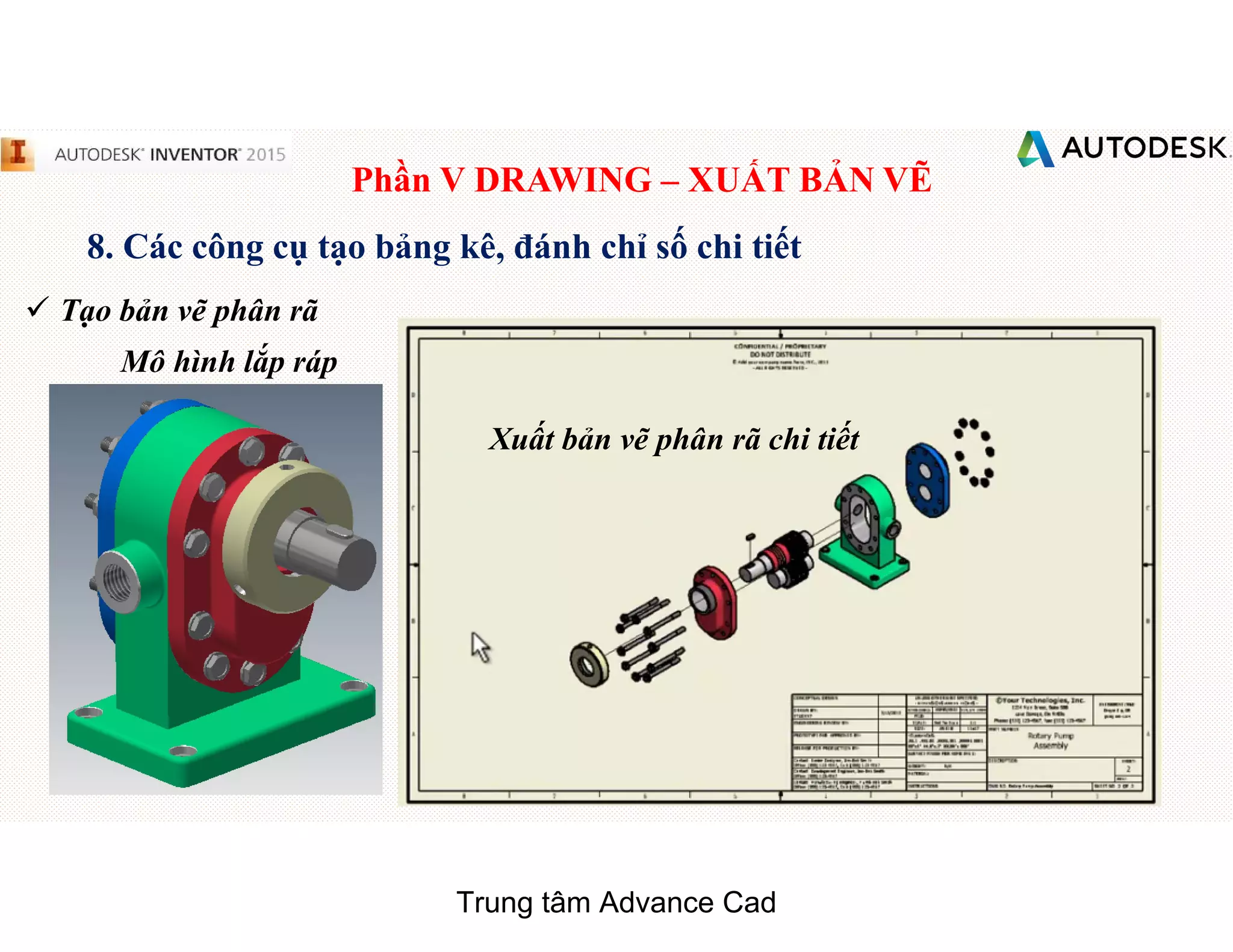

8. Các công cụ tạo bảng kê, đánh chỉ số chi tiết

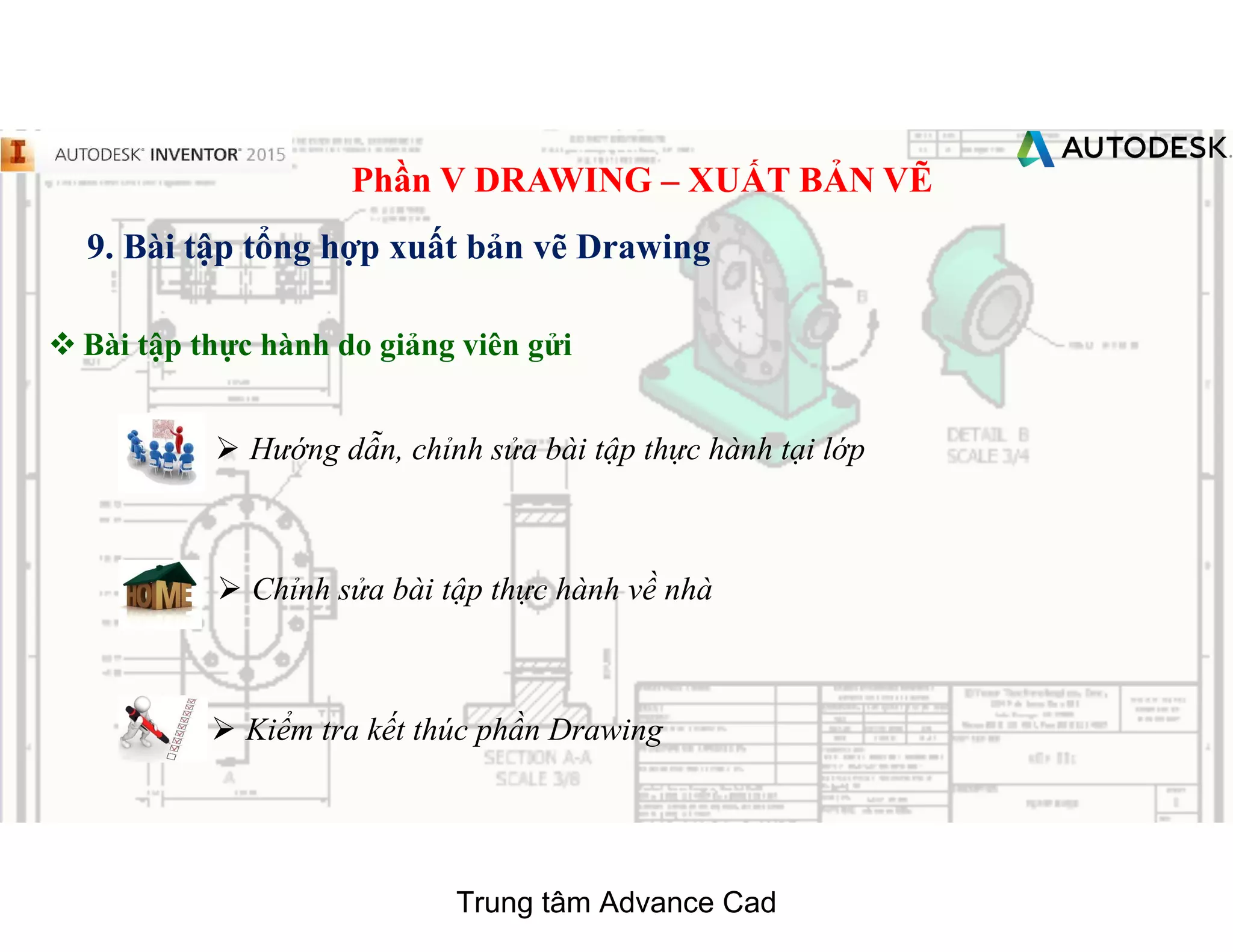

9. Bài tập tổng hợp xuất bản vẽ Drawing

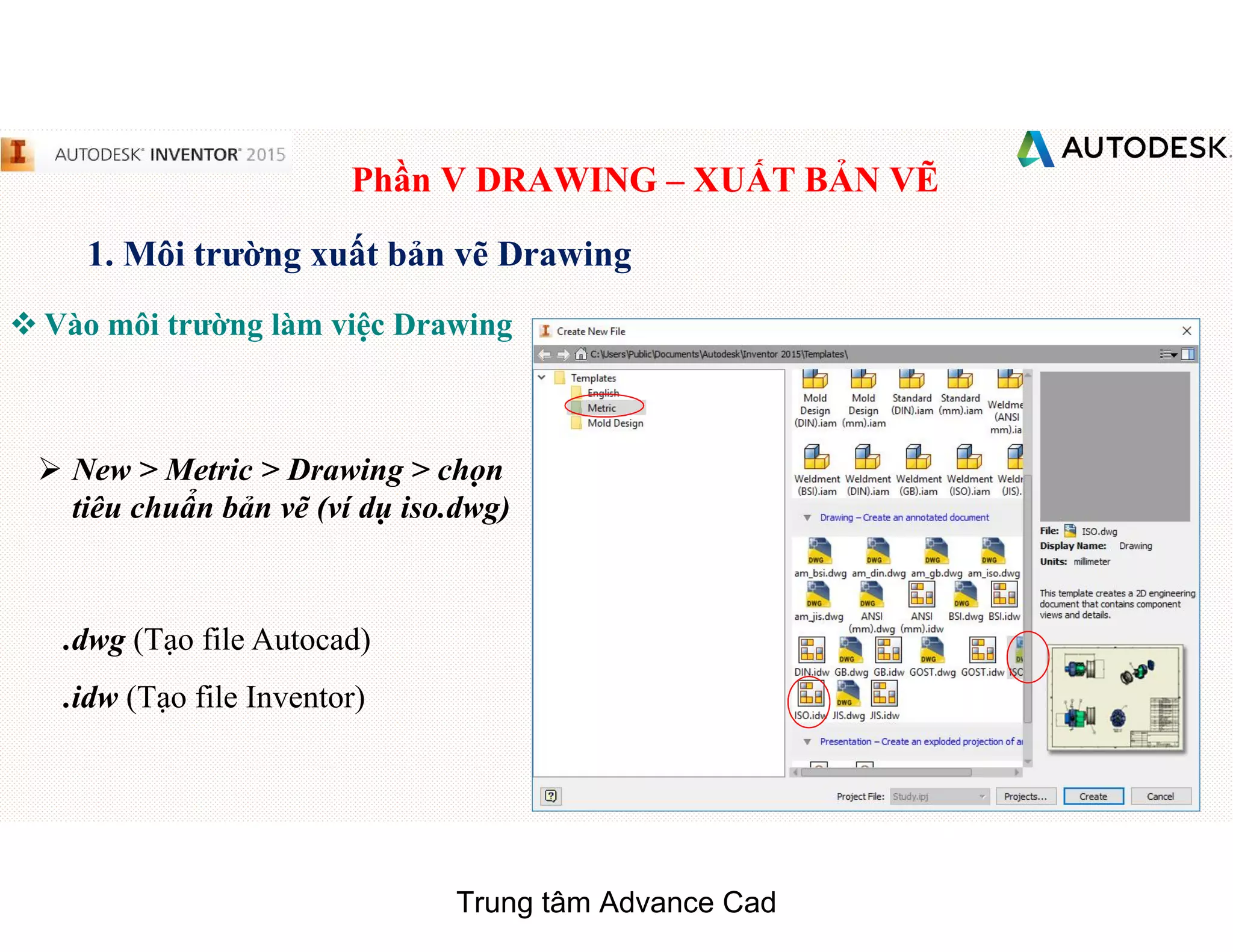

 Vào môi trường làm việc Drawing
 New > Metric > Drawing > chọn
tiêu chuẩn bản vẽ (ví dụ iso.dwg)
.dwg (Tạo file Autocad)
.idw (Tạo file Inventor)

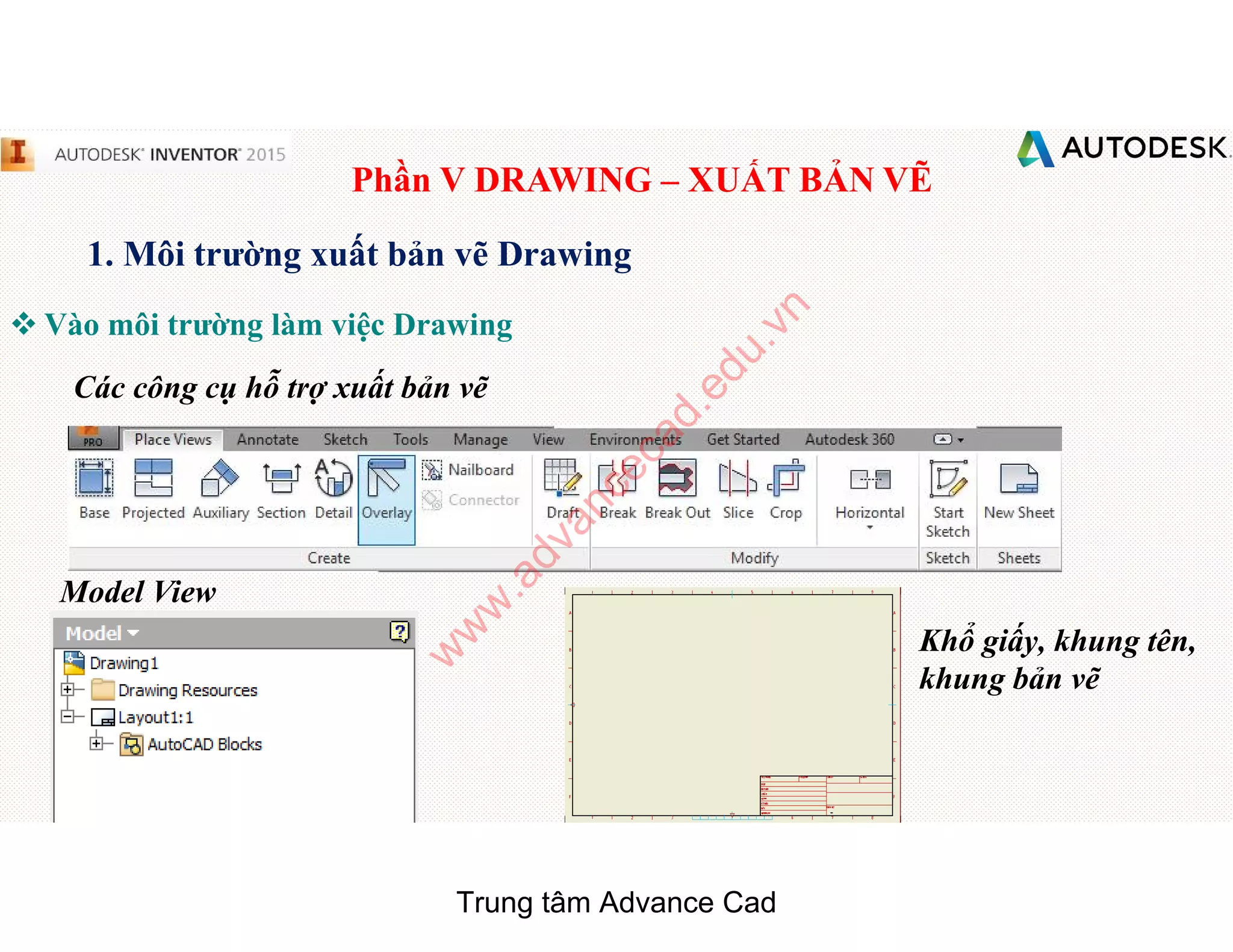

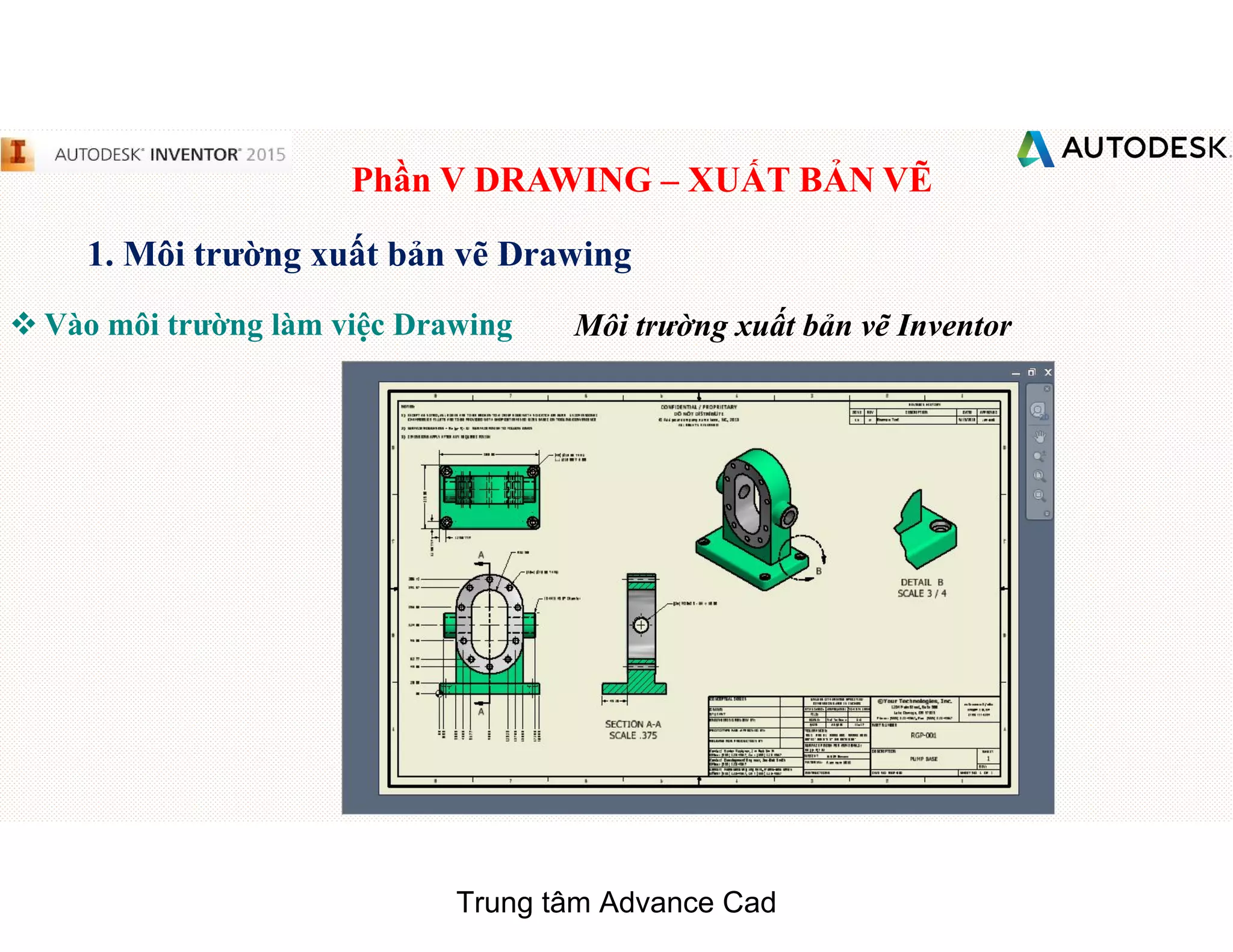

 Vào môi trường làm việc Drawing Môi trường xuất bản vẽ Inventor

 Vào môi trường làm việc Drawing
Các công cụ hỗ trợ xuất bản vẽ
Model View
Khổ giấy, khung tên,
khung bản vẽ
w
w
w
.advancecad.edu.vn

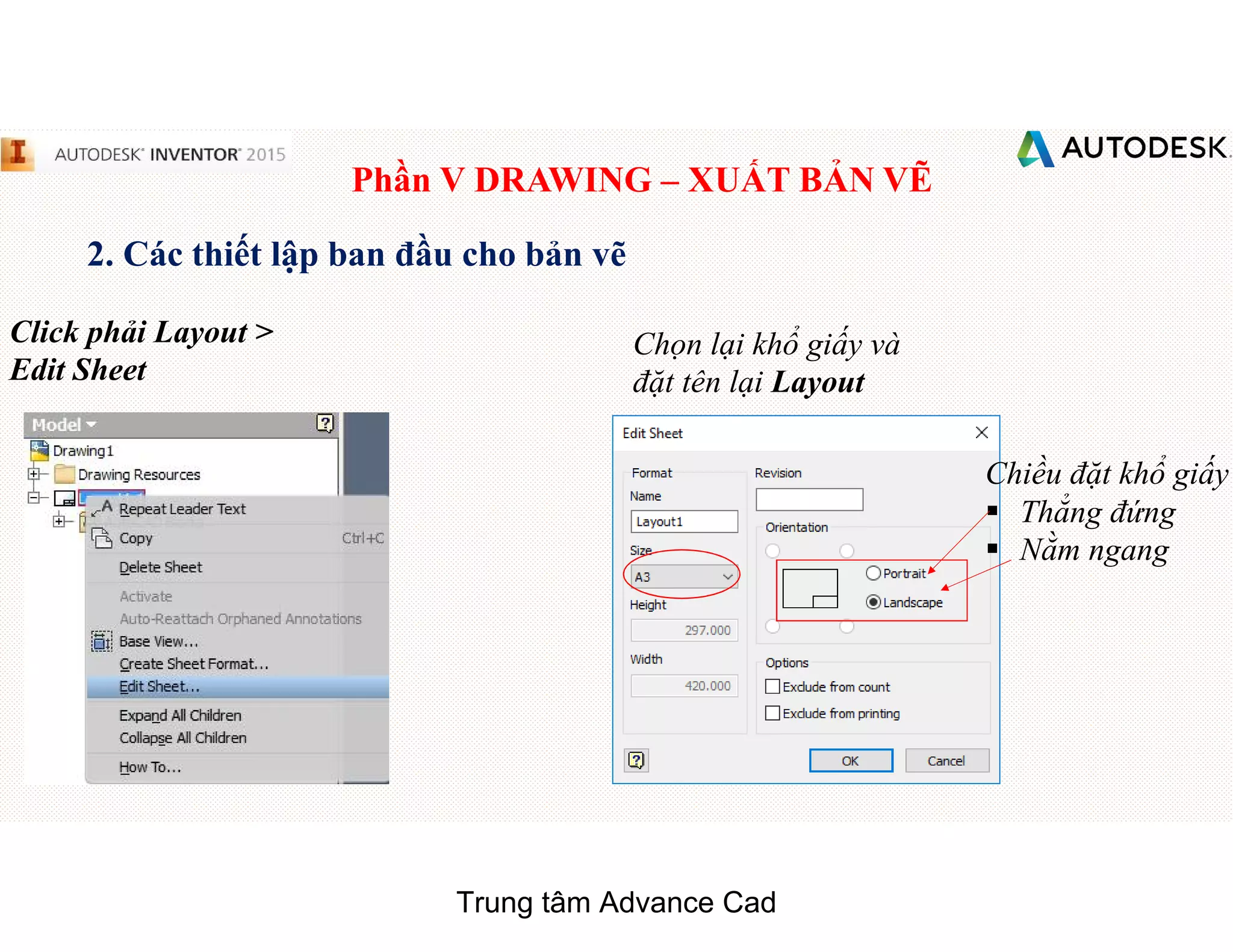

Click phải Layout >
Edit Sheet
Chọn lại khổ giấy và
đặt tên lại Layout
Chiều đặt khổ giấy
§ Thẳng đứng
§ Nằm ngang

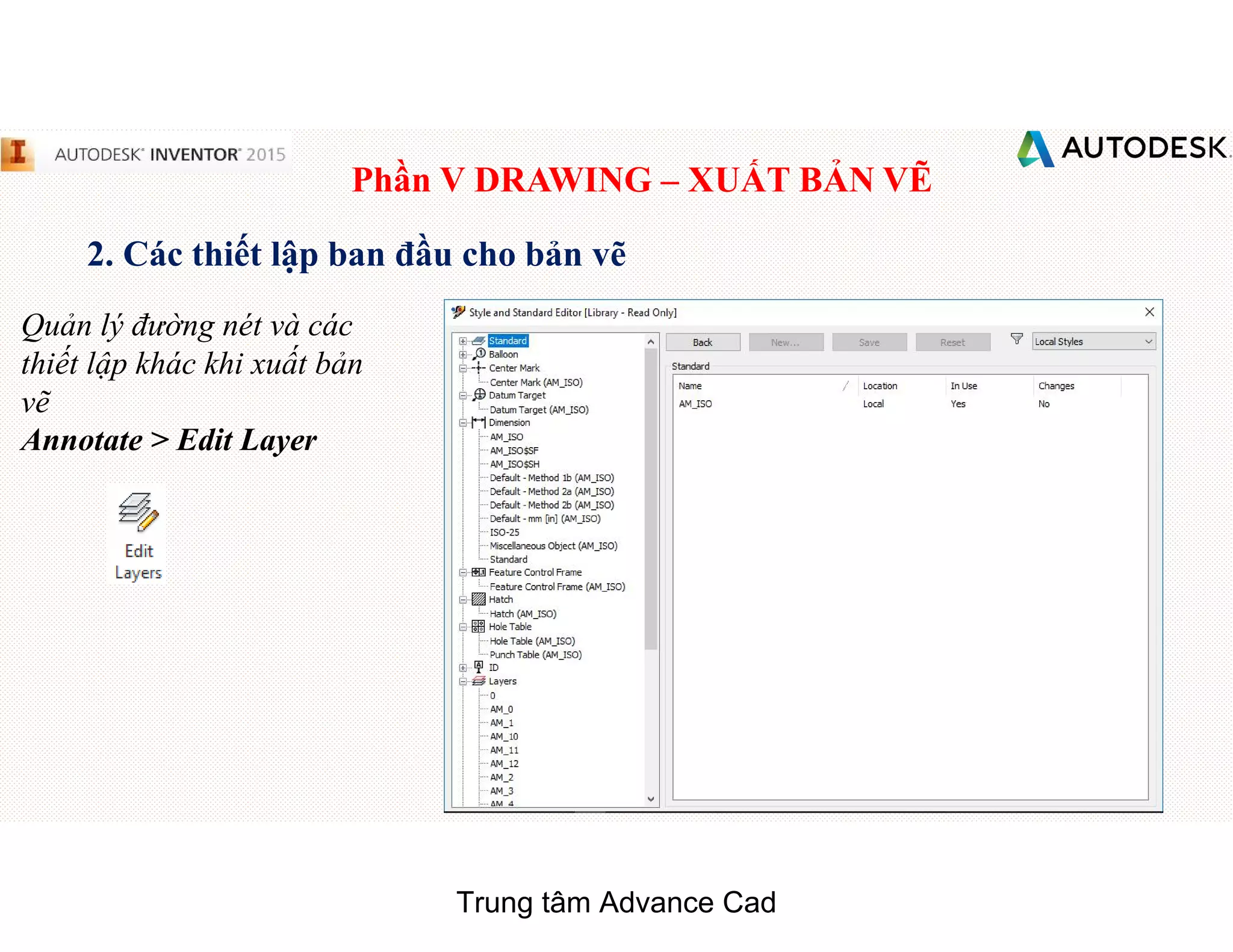

Quản lý đường nét và các
thiết lập khác khi xuất bản
vẽ
Annotate > Edit Layer

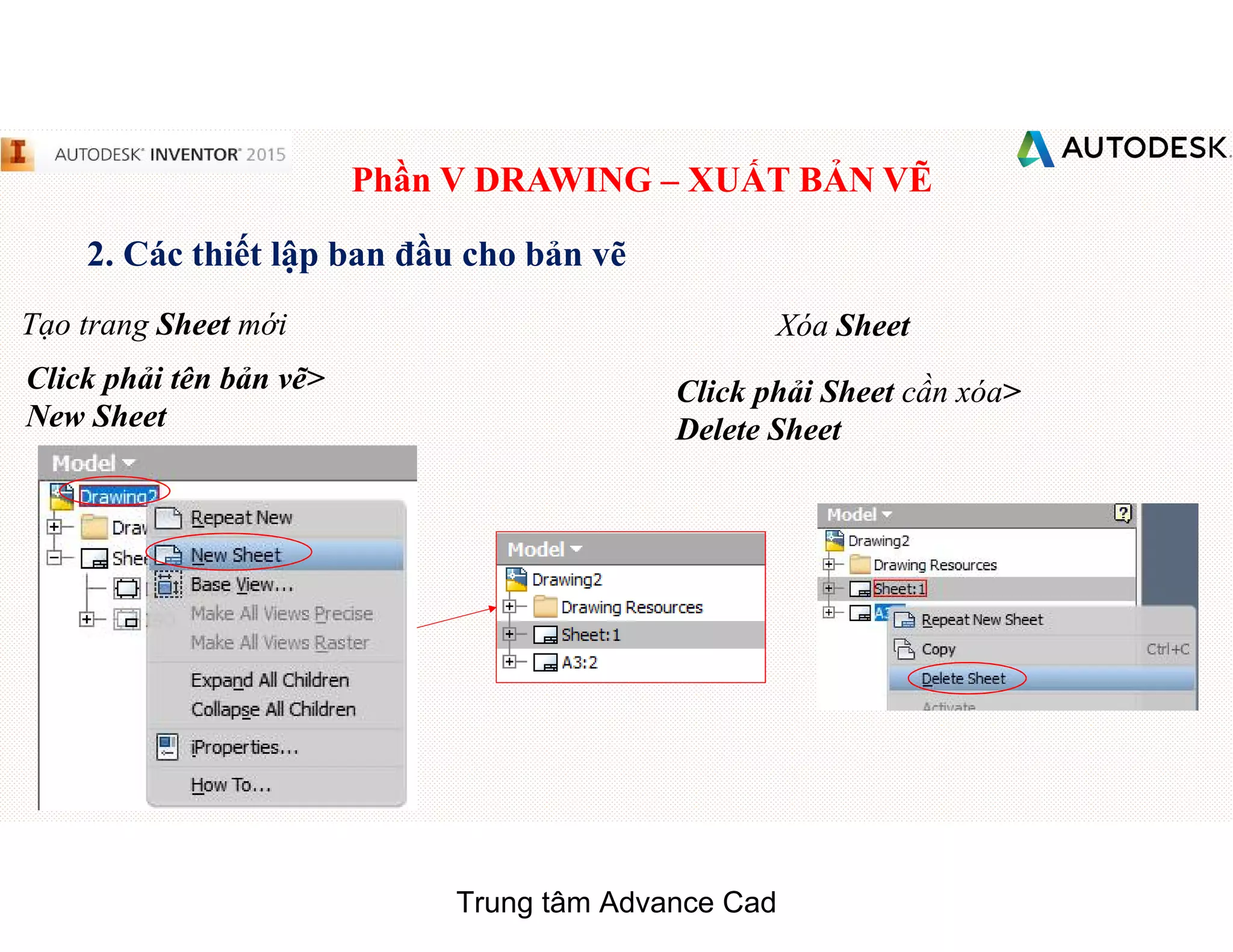

Tạo trang Sheet mới
Click phải tên bản vẽ>
New Sheet
Xóa Sheet
Click phải Sheet cần xóa>
Delete Sheet

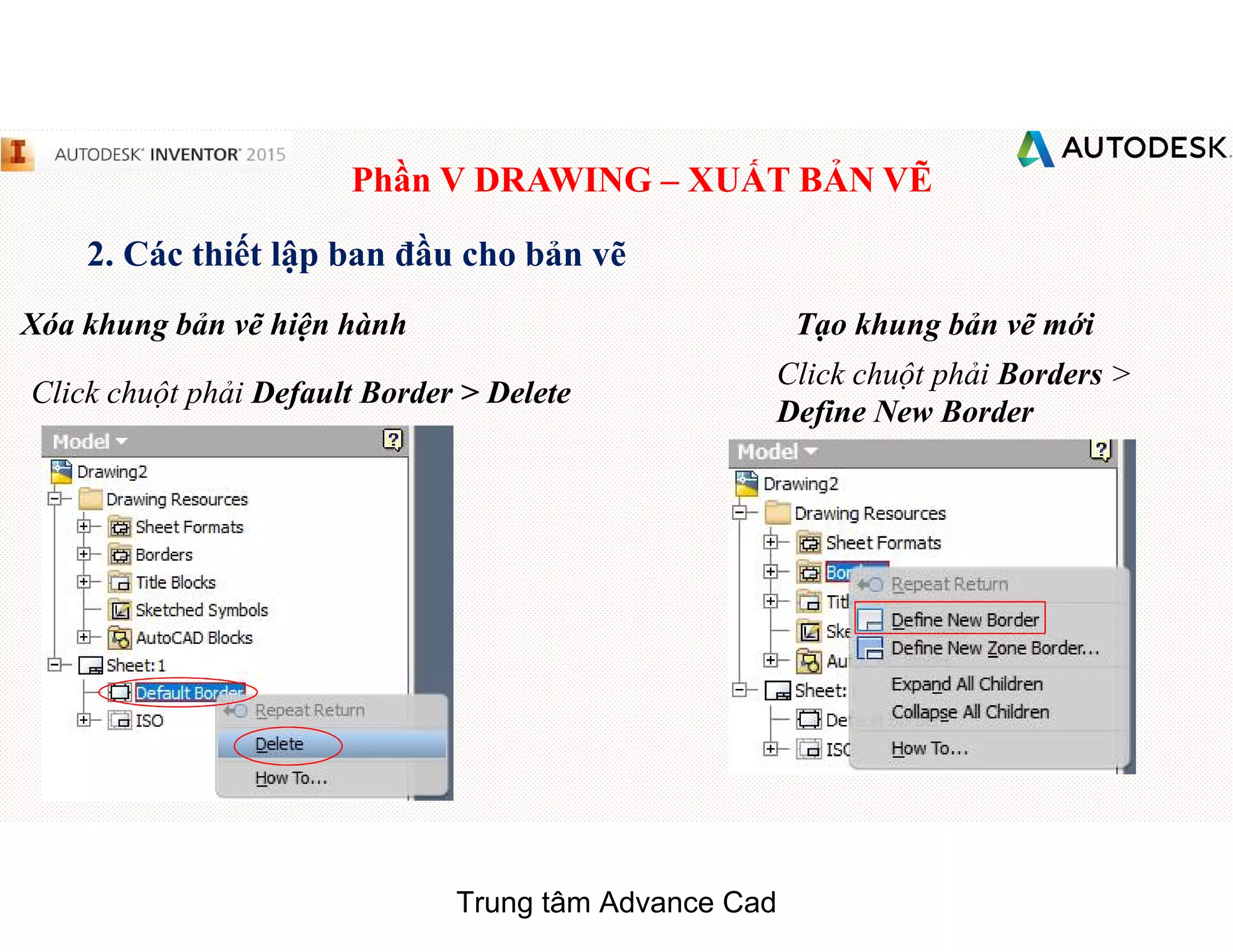

Xóa khung bản vẽ hiện hành
Click chuột phải Default Border > Delete
Tạo khung bản vẽ mới
Click chuột phải Borders >
Define New Border

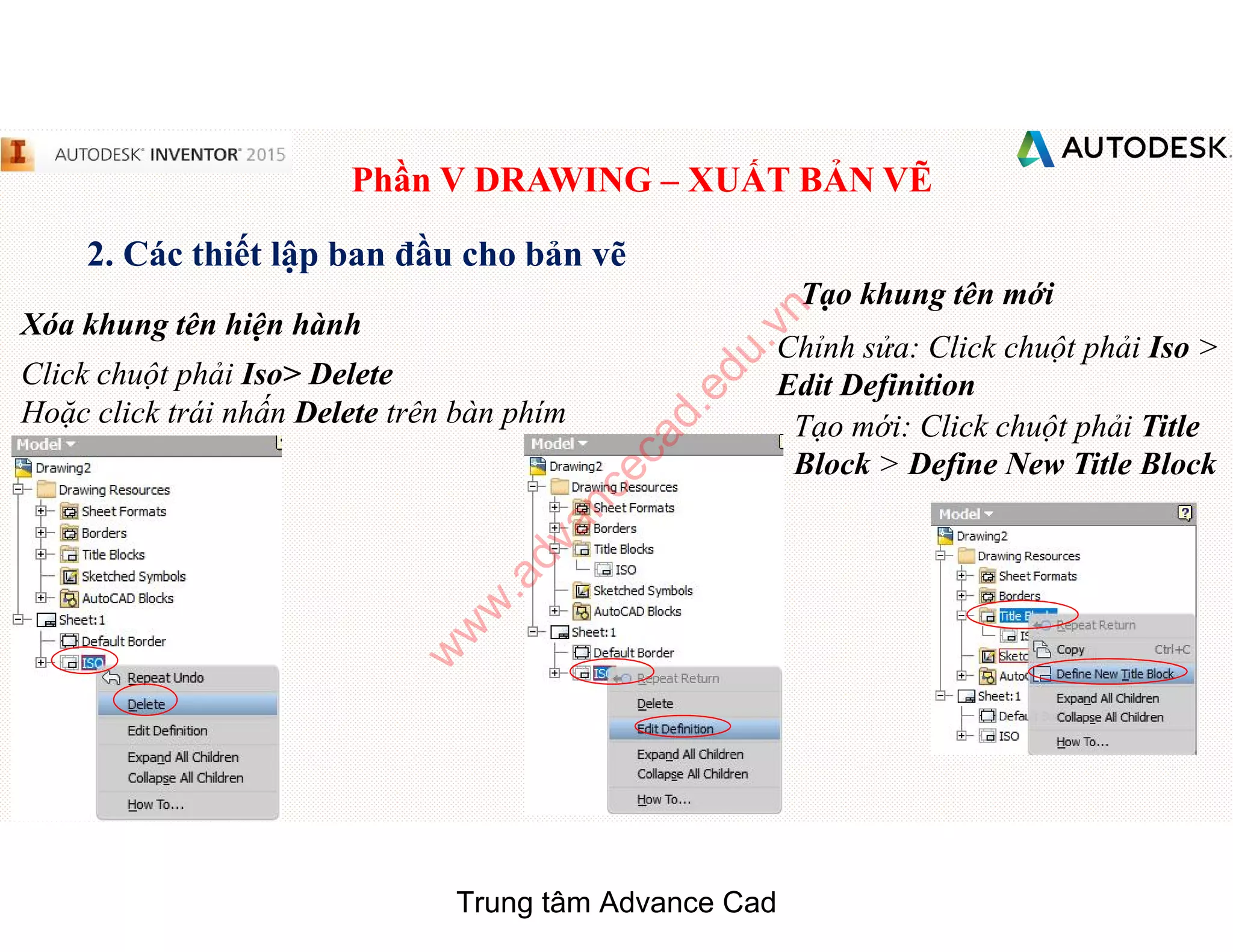

Xóa khung tên hiện hành
Click chuột phải Iso> Delete
Hoặc click trái nhấn Delete trên bàn phím
Tạo khung tên mới
Chỉnh sửa: Click chuột phải Iso >
Edit Definition
Tạo mới: Click chuột phải Title
Block > Define New Title Block
w
w
w
.advancecad.edu.vn

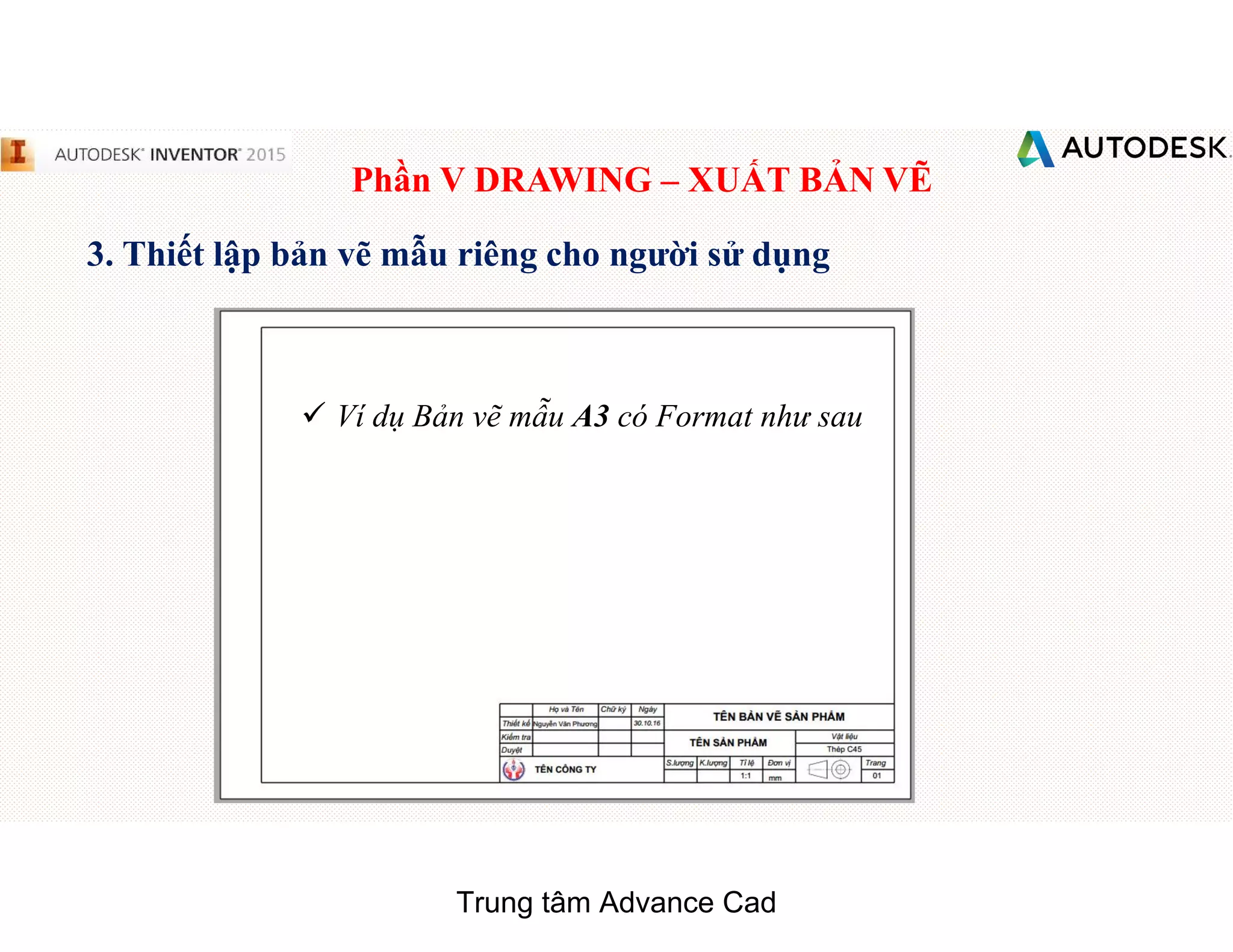

 Ví dụ Bản vẽ mẫu A3 có Format như sau

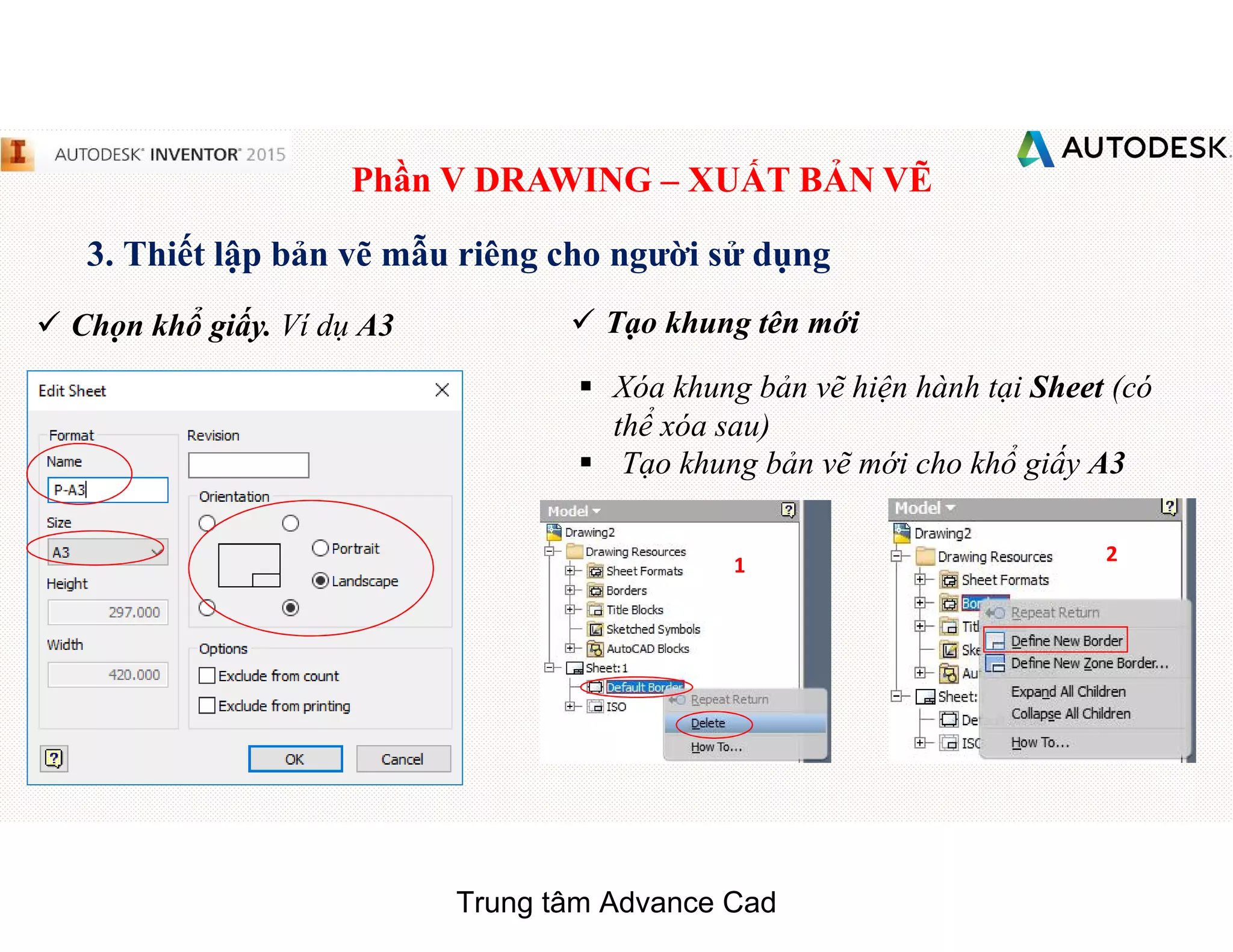

 Chọn khổ giấy. Ví dụ A3
§ Xóa khung bản vẽ hiện hành tại Sheet (có
thể xóa sau)
§ Tạo khung bản vẽ mới cho khổ giấy A3
1 2
 Tạo khung tên mới

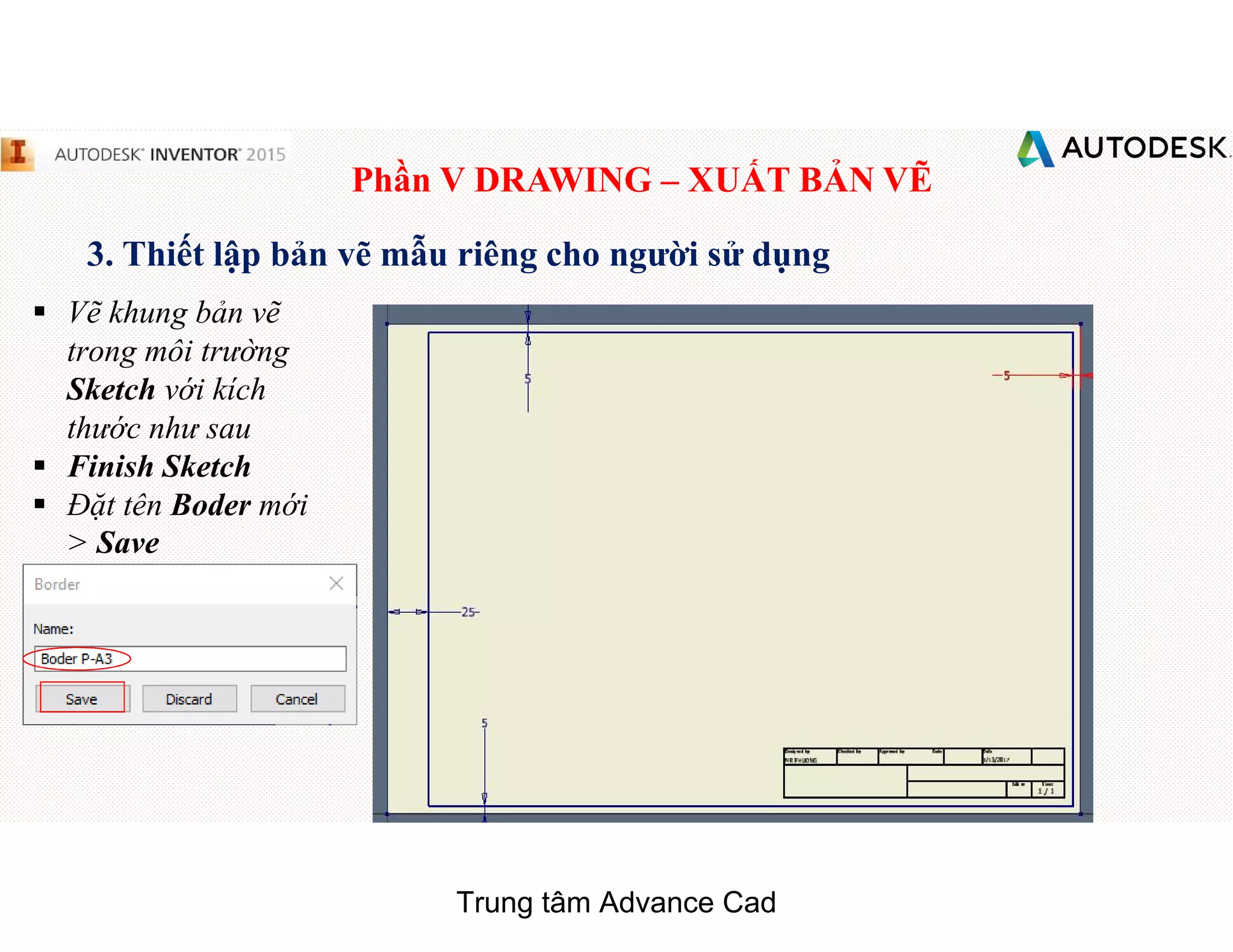

§ Vẽ khung bản vẽ
trong môi trường
Sketch với kích
thước như sau
§ Finish Sketch
§ Đặt tên Boder mới
> Save

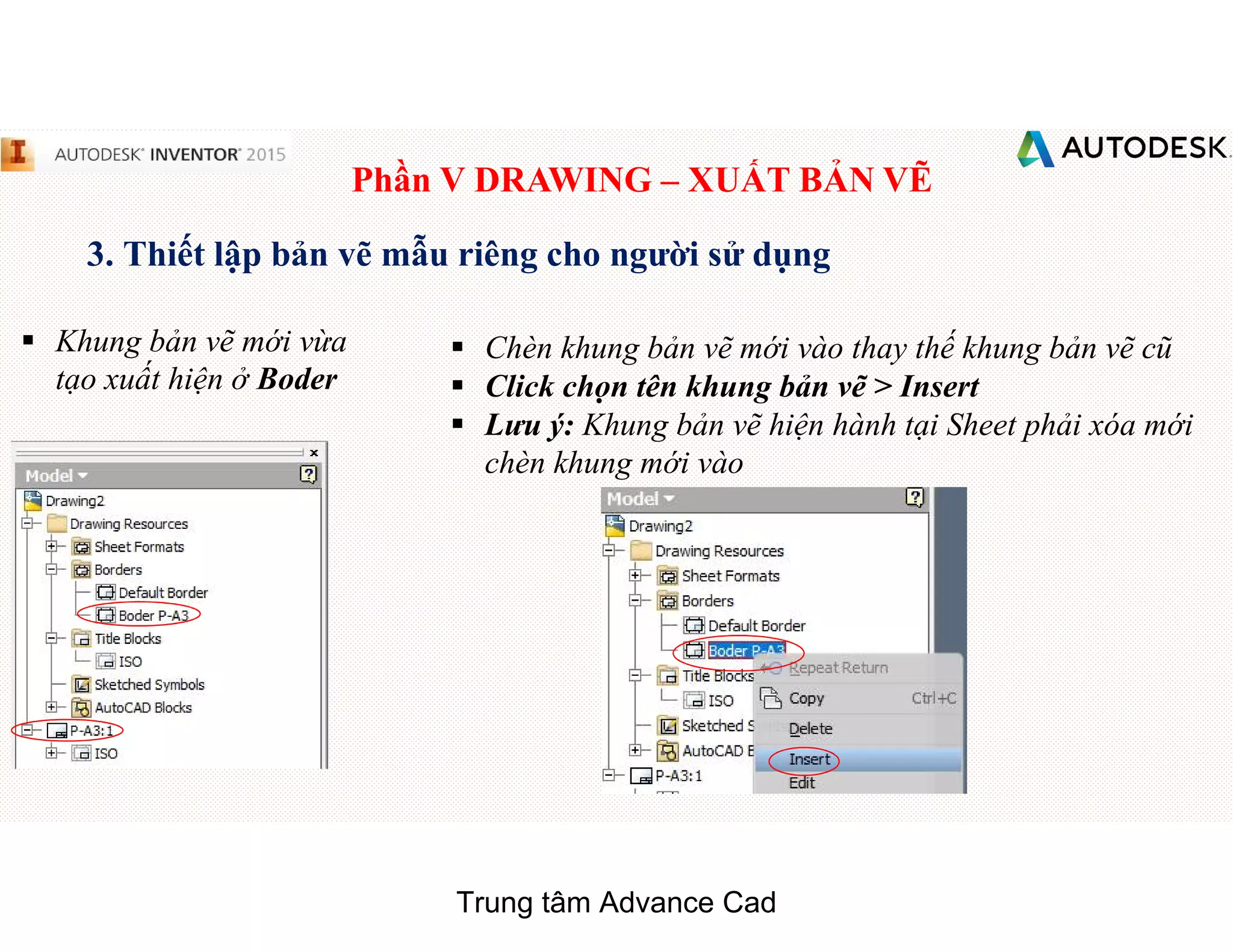

§ Chèn khung bản vẽ mới vào thay thế khung bản vẽ cũ
§ Click chọn tên khung bản vẽ > Insert
§ Lưu ý: Khung bản vẽ hiện hành tại Sheet phải xóa mới
chèn khung mới vào
§ Khung bản vẽ mới vừa
tạo xuất hiện ở Boder

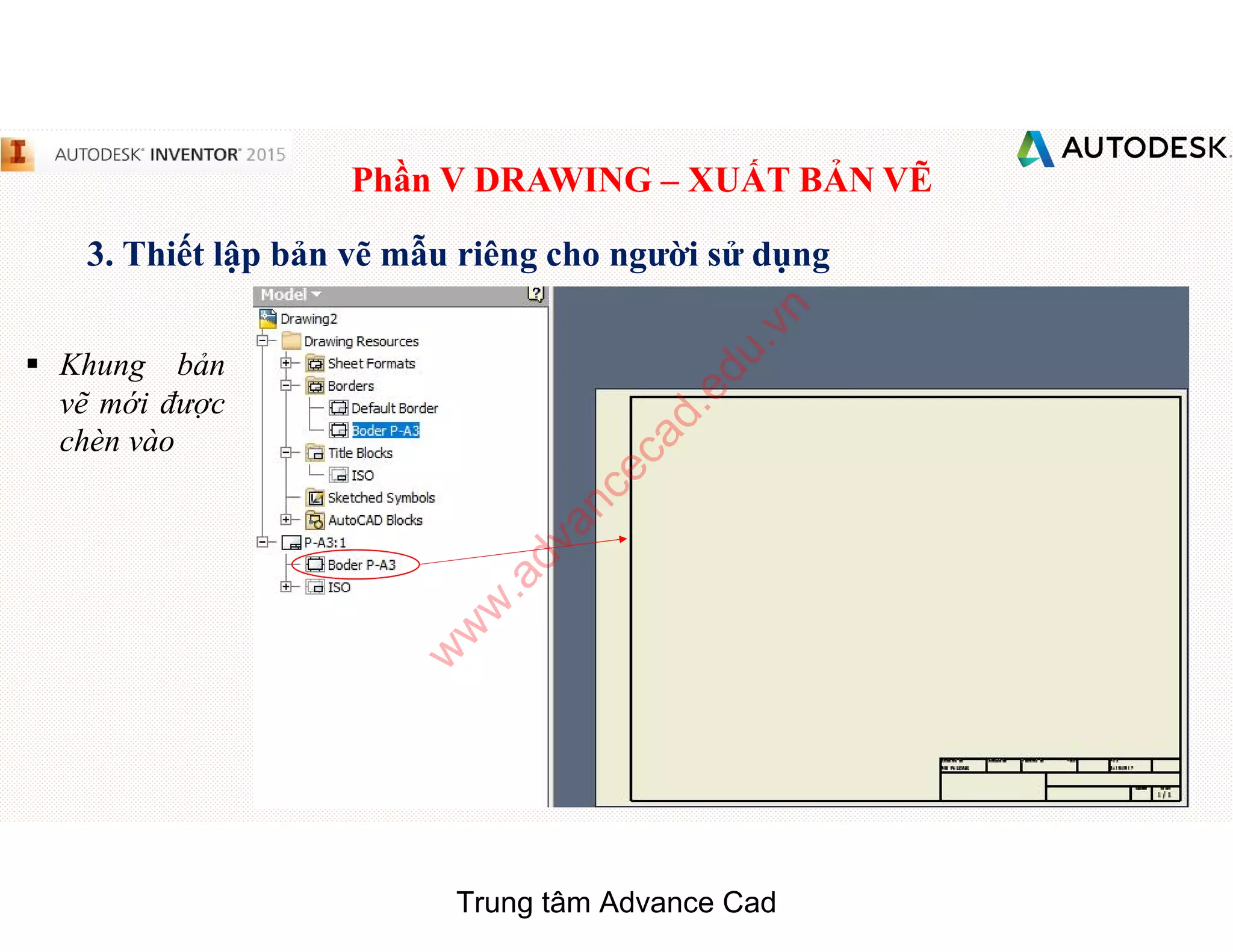

§ Khung bản
vẽ mới được
chèn vào
w
w
w
.advancecad.edu.vn

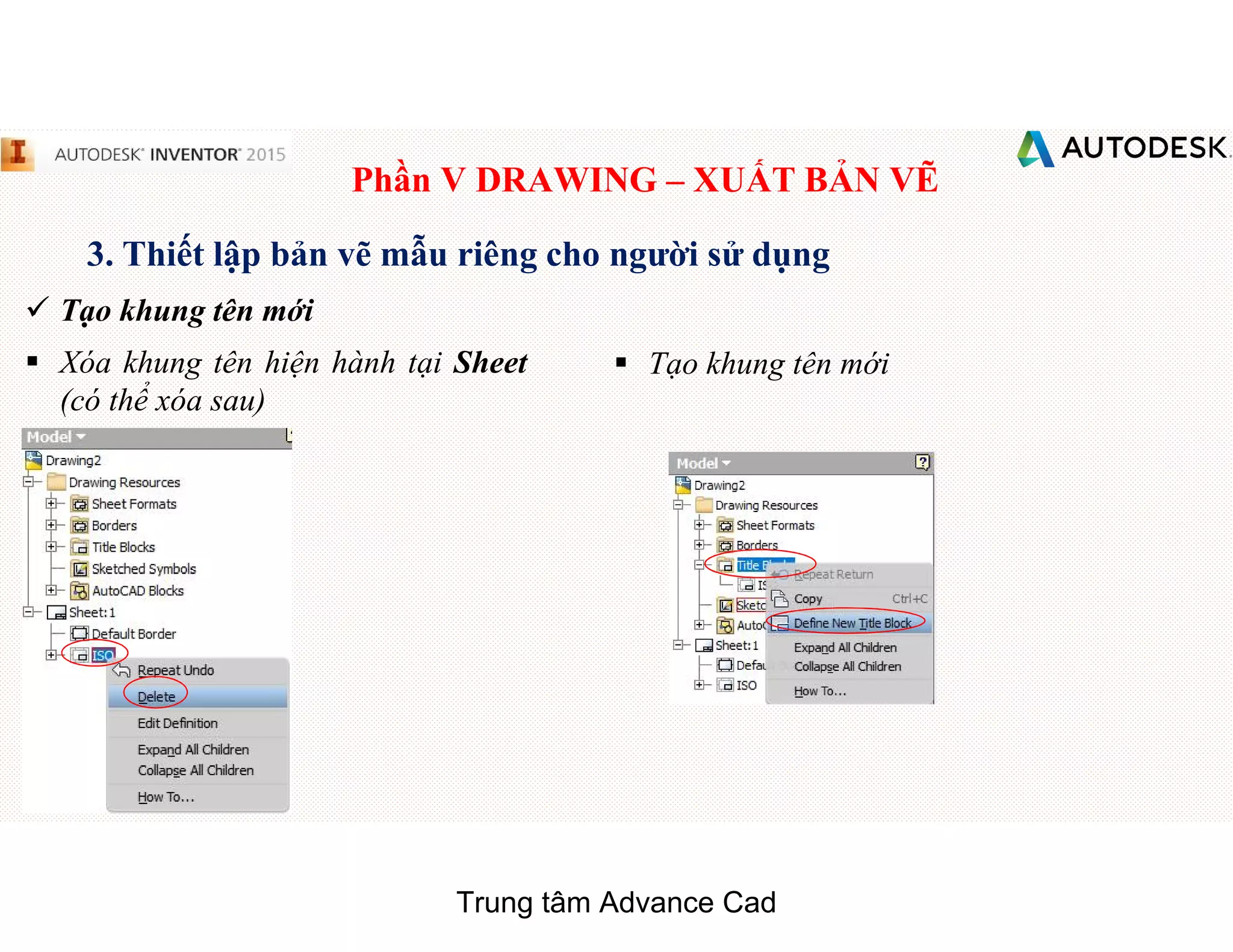

§ Xóa khung tên hiện hành tại Sheet
(có thể xóa sau)

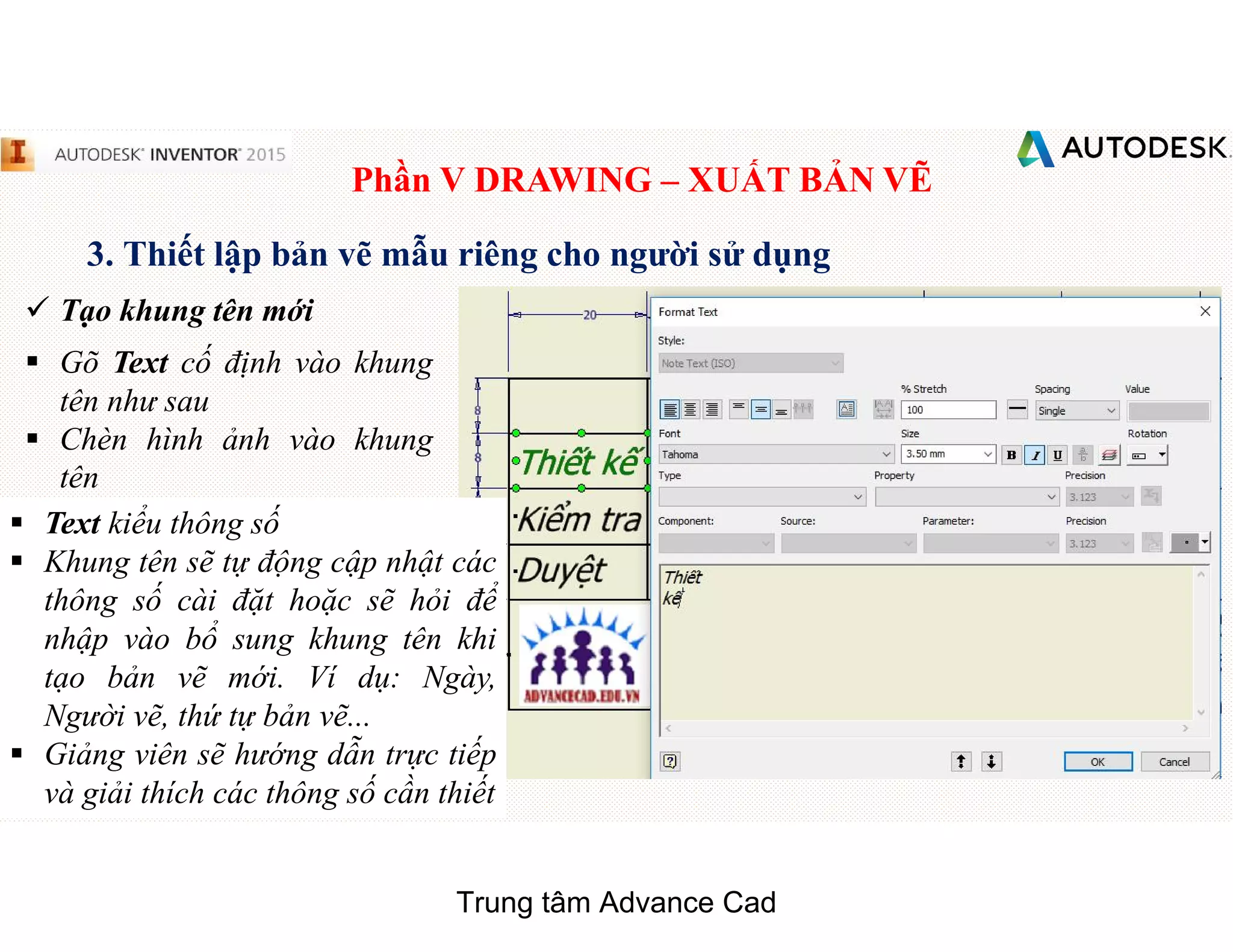

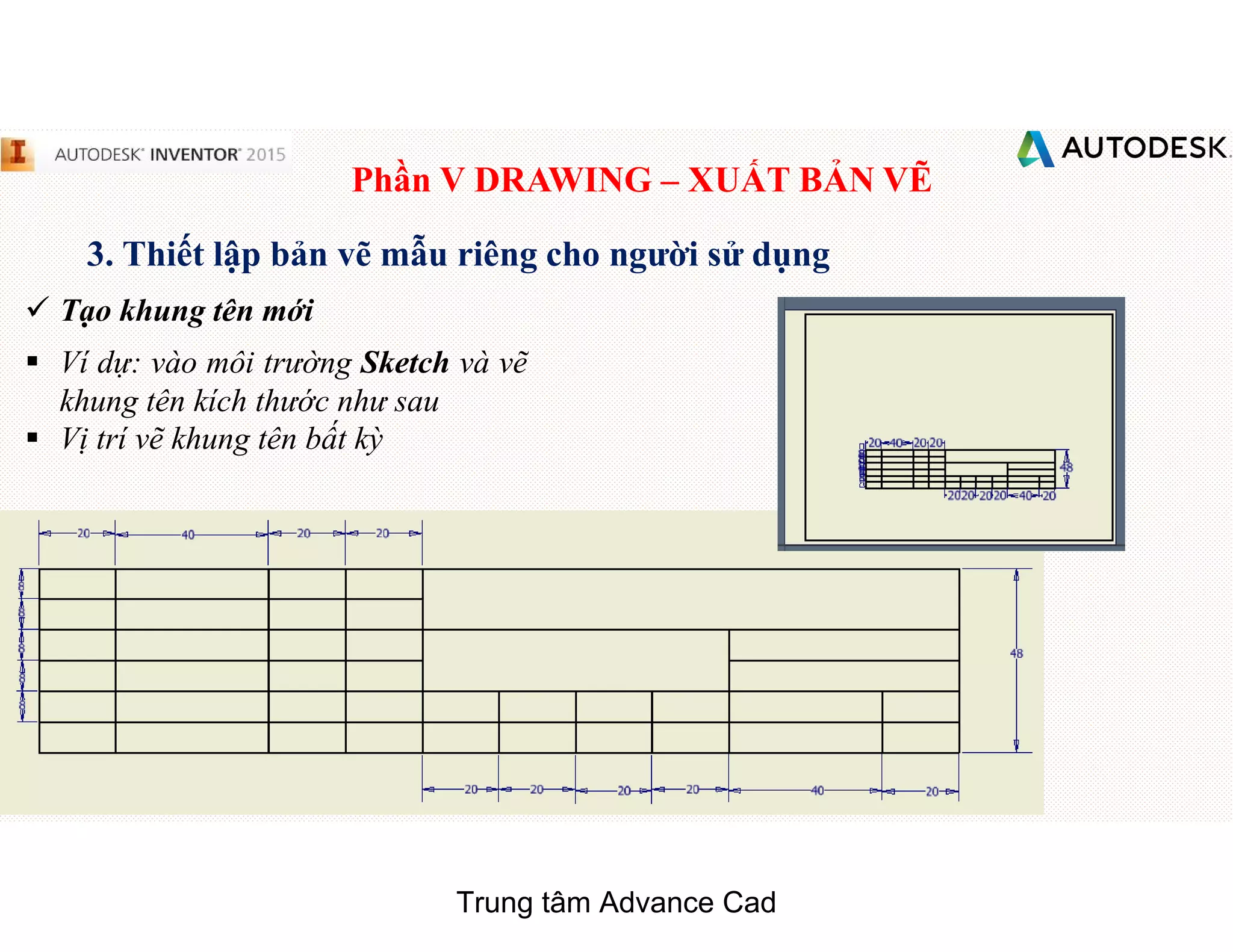

§ Tạo khung tên mới

§ Ví dự: vào môi trường Sketch và vẽ
khung tên kích thước như sau
§ Vị trí vẽ khung tên bất kỳ

§ Gõ Text cố định vào khung
tên như sau
§ Chèn hình ảnh vào khung
tên

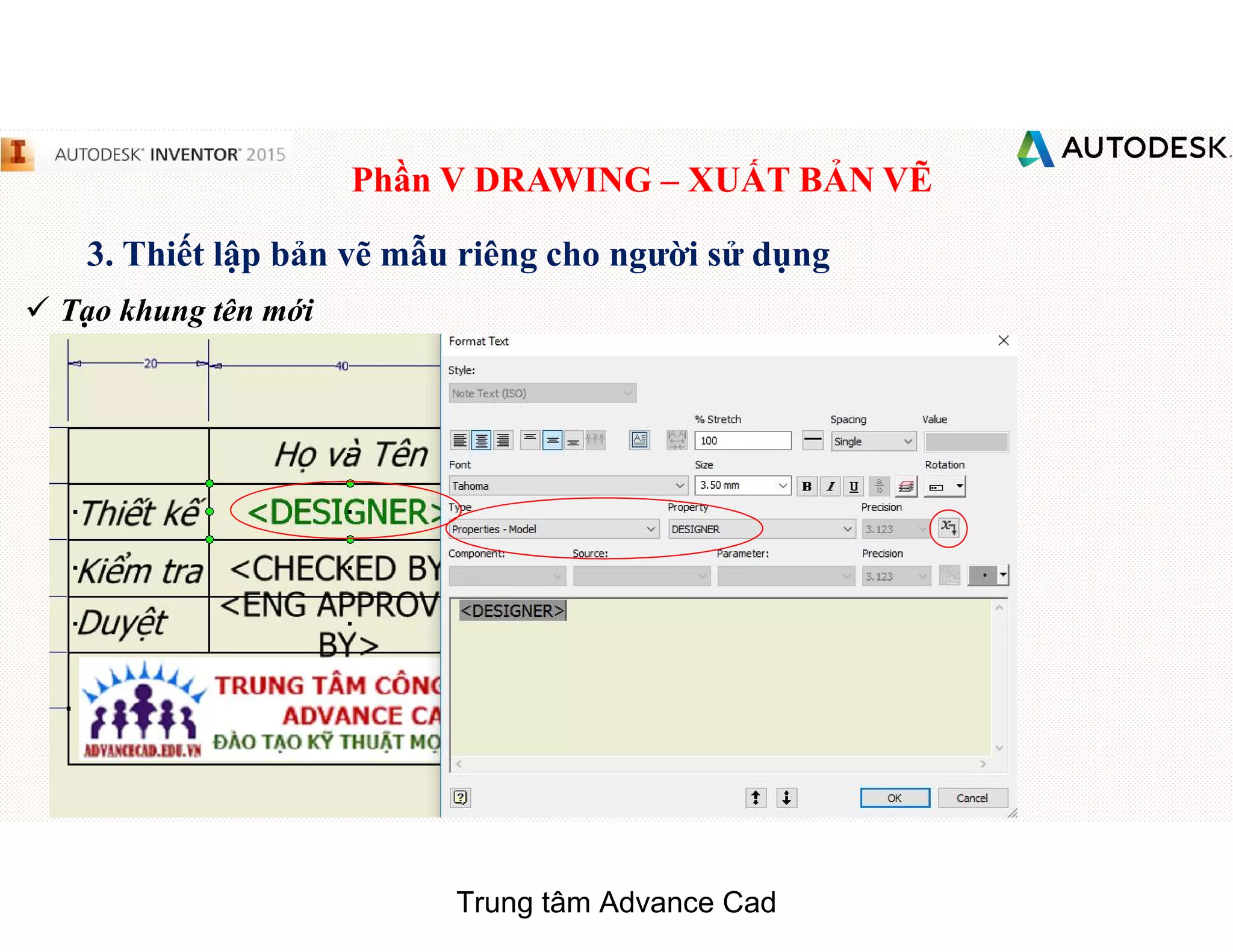

§ Text kiểu thông số
§ Khung tên sẽ tự động cập nhật các
thông số cài đặt hoặc sẽ hỏi để
nhập vào bổ sung khung tên khi
tạo bản vẽ mới. Ví dụ: Ngày,
Người vẽ, thứ tự bản vẽ...
§ Giảng viên sẽ hướng dẫn trực tiếp
và giải thích các thông số cần thiết

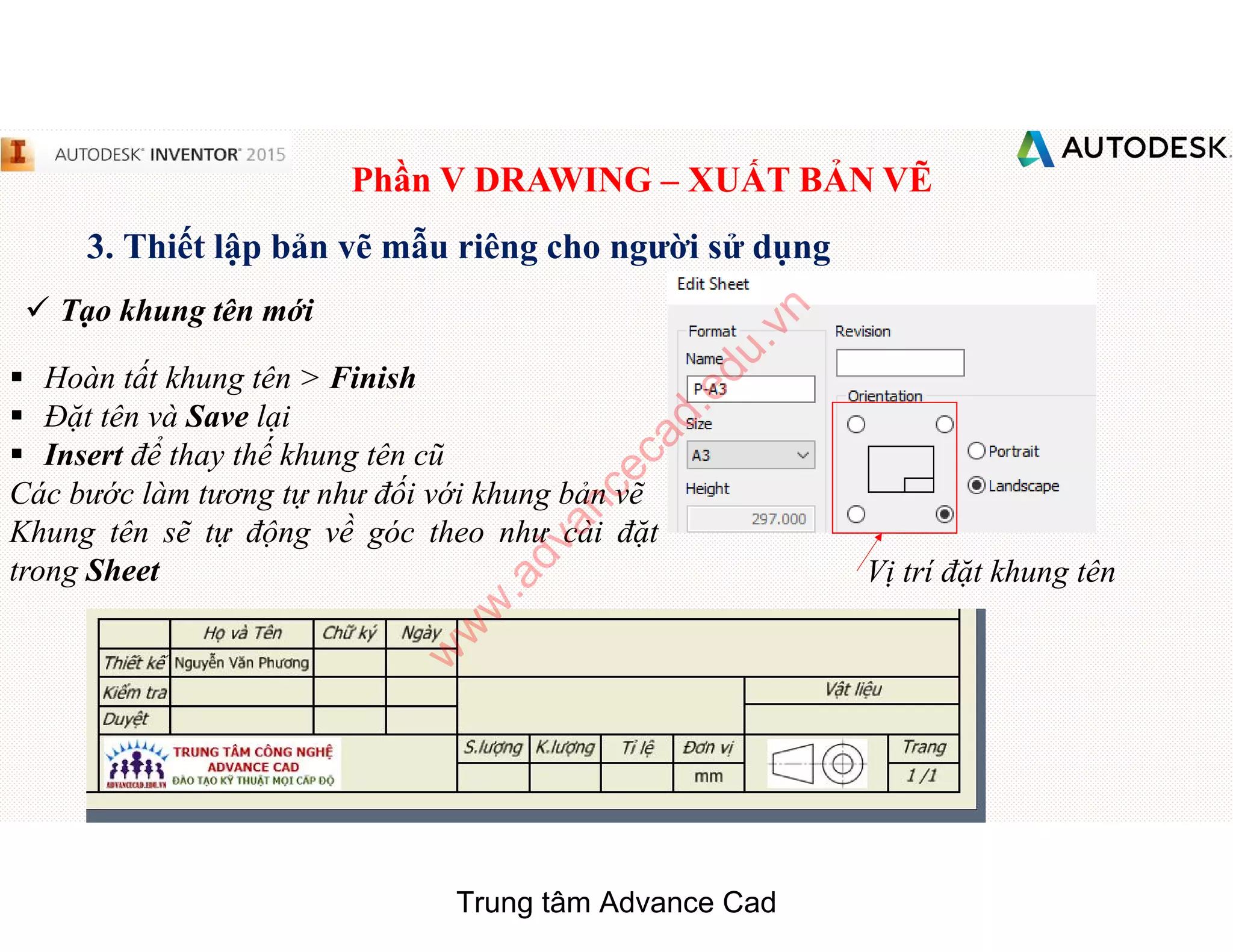

§ Hoàn tất khung tên > Finish
§ Đặt tên và Save lại
§ Insert để thay thế khung tên cũ
Các bước làm tương tự như đối với khung bản vẽ
Khung tên sẽ tự động về góc theo như cài đặt
trong Sheet Vị trí đặt khung tên
w
w
w
.advancecad.edu.vn

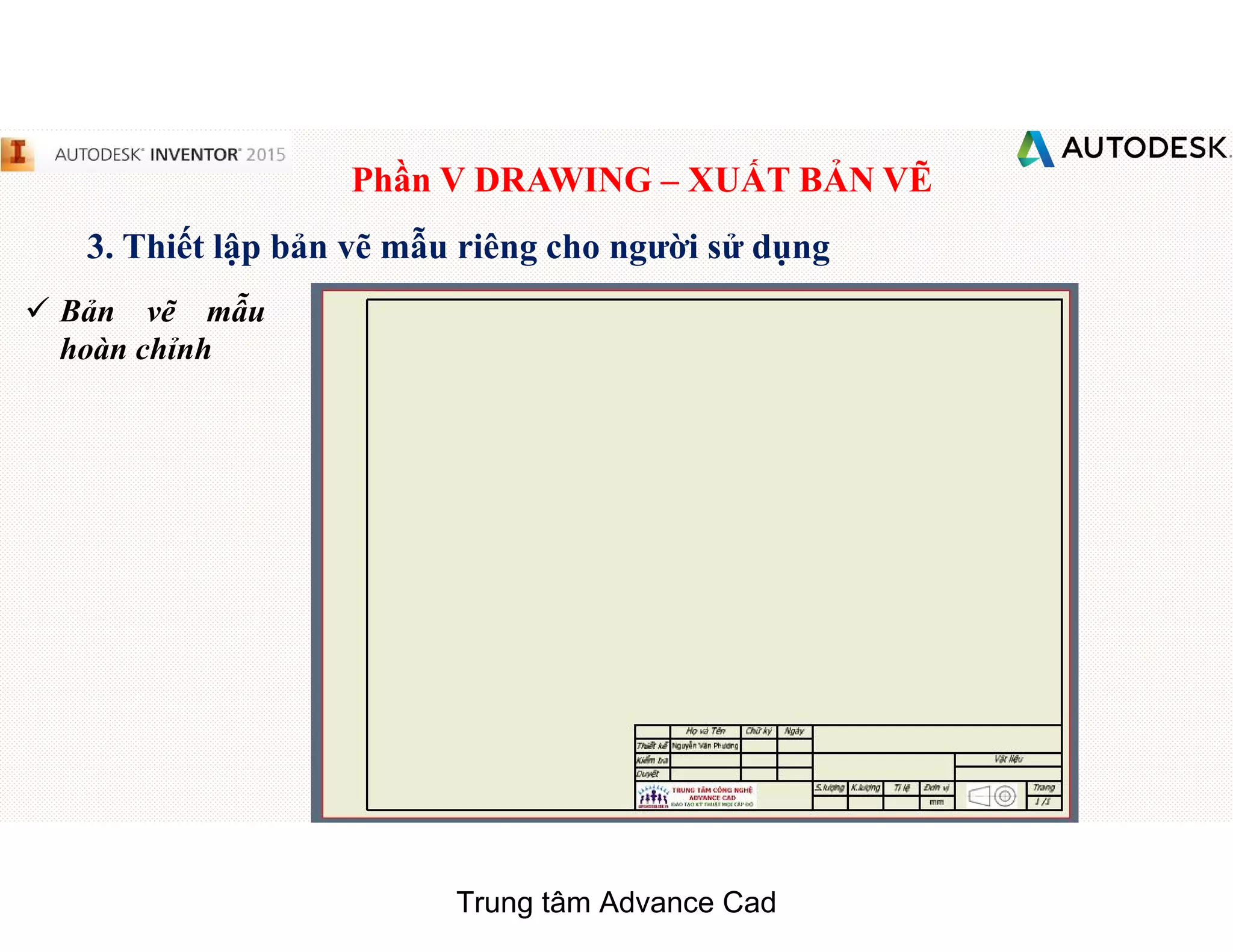

 Bản vẽ mẫu
hoàn chỉnh

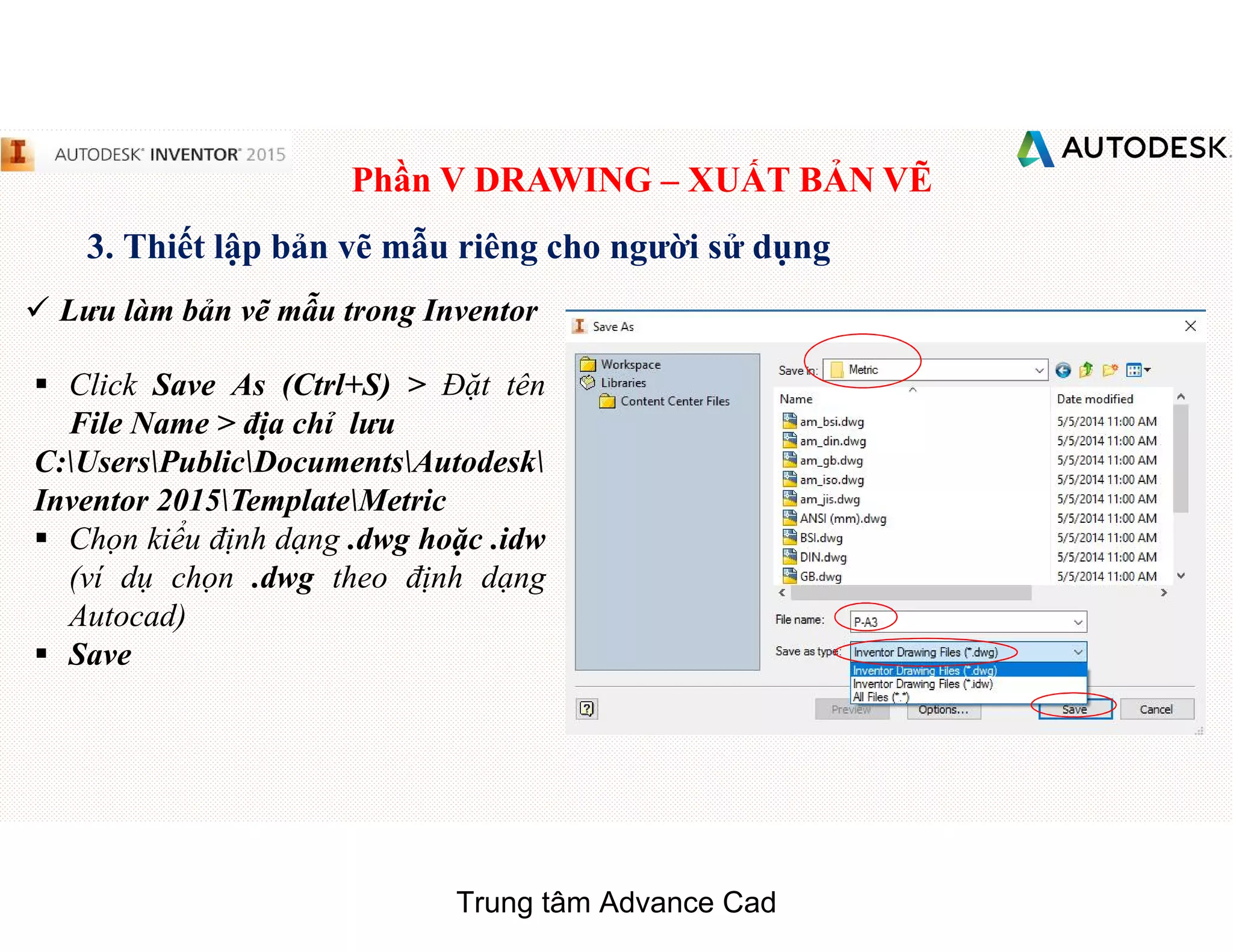

 Lưu làm bản vẽ mẫu trong Inventor
§ Click Save As (Ctrl+S) > Đặt tên
File Name > địa chỉ lưu
C:UsersPublicDocumentsAutodesk
Inventor 2015TemplateMetric
§ Chọn kiểu định dạng .dwg hoặc .idw
(ví dụ chọn .dwg theo định dạng
Autocad)
§ Save

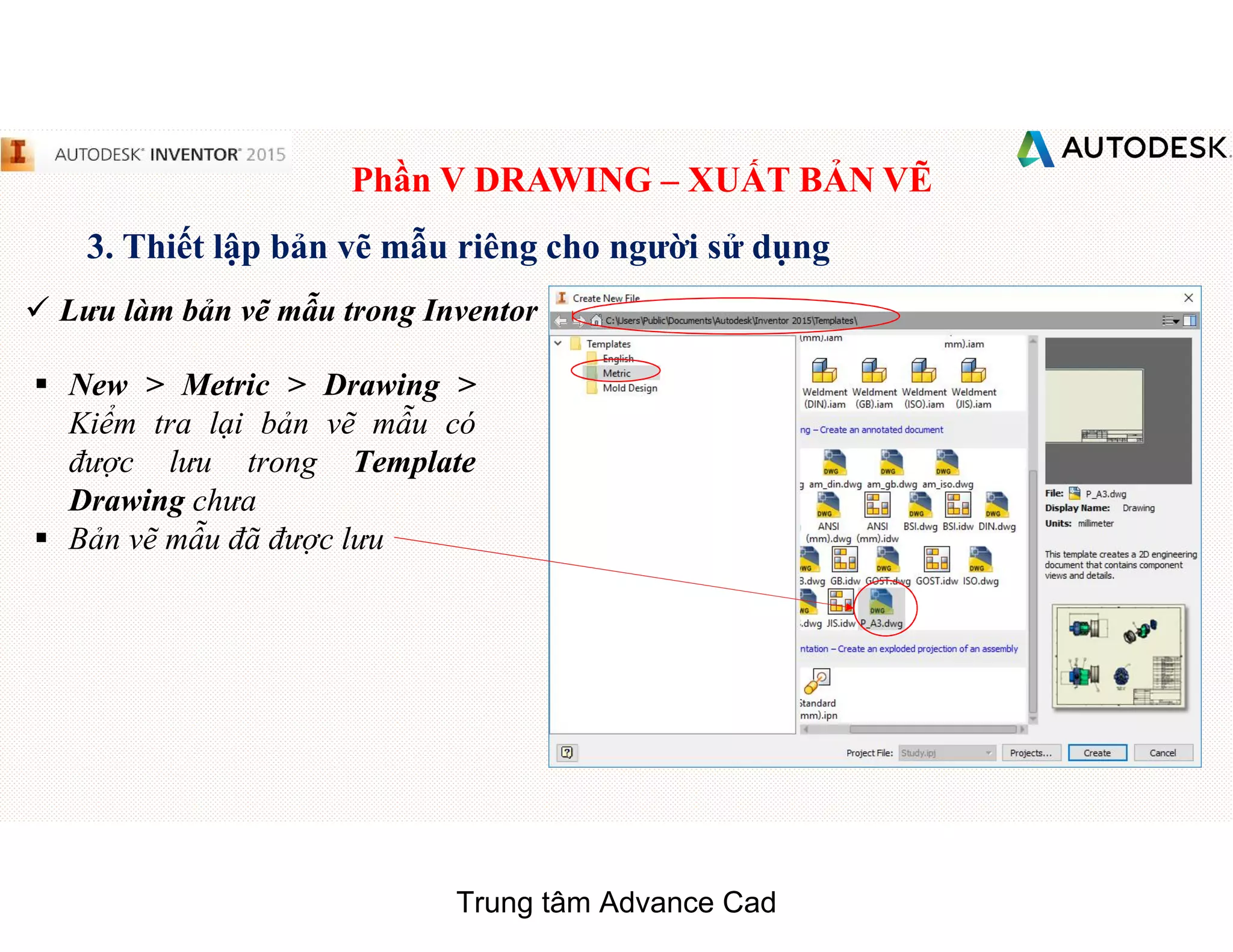

 Lưu làm bản vẽ mẫu trong Inventor
§ New > Metric > Drawing >
Kiểm tra lại bản vẽ mẫu có
được lưu trong Template
Drawing chưa
§ Bản vẽ mẫu đã được lưu

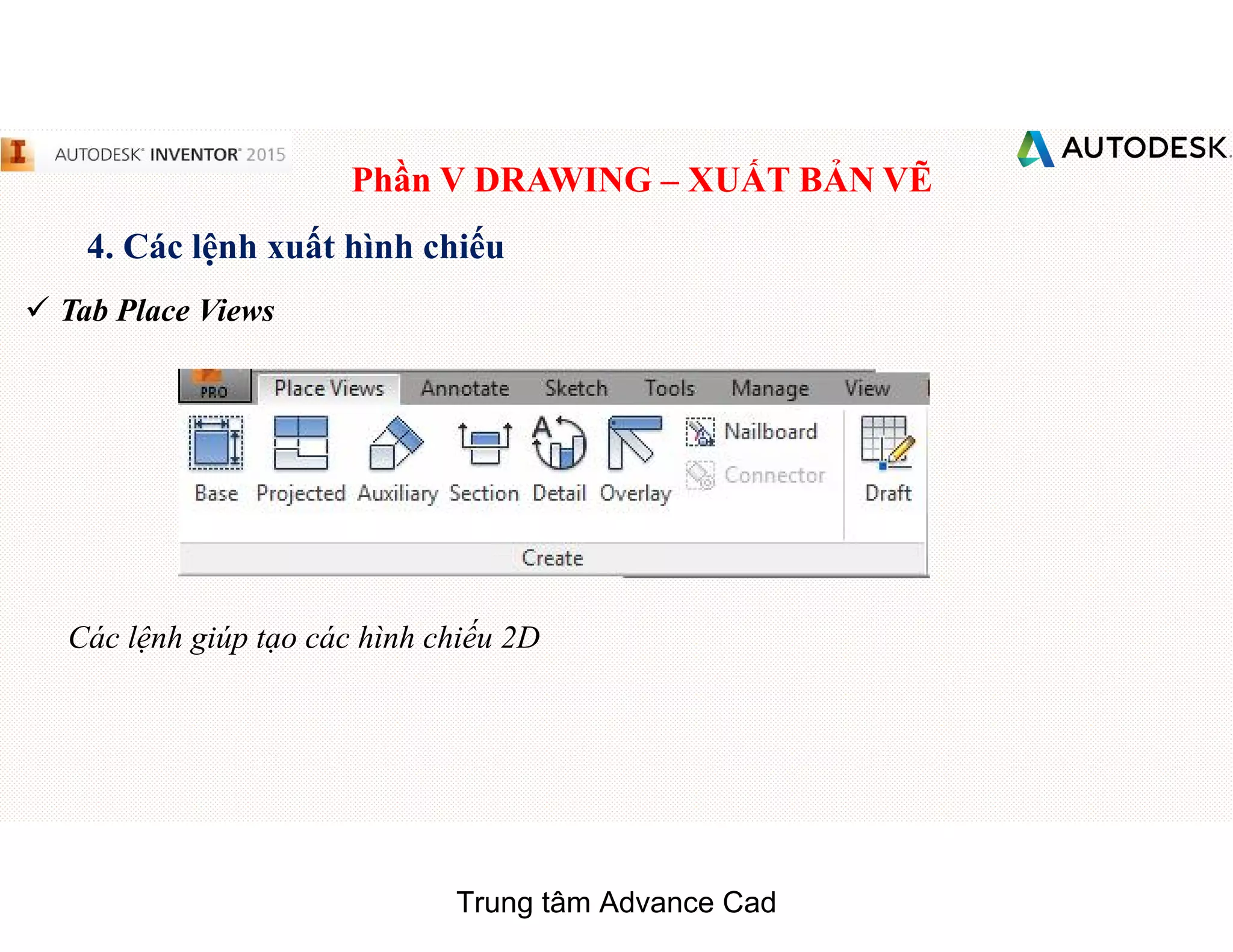

 Tab Place Views
Các lệnh giúp tạo các hình chiếu 2D

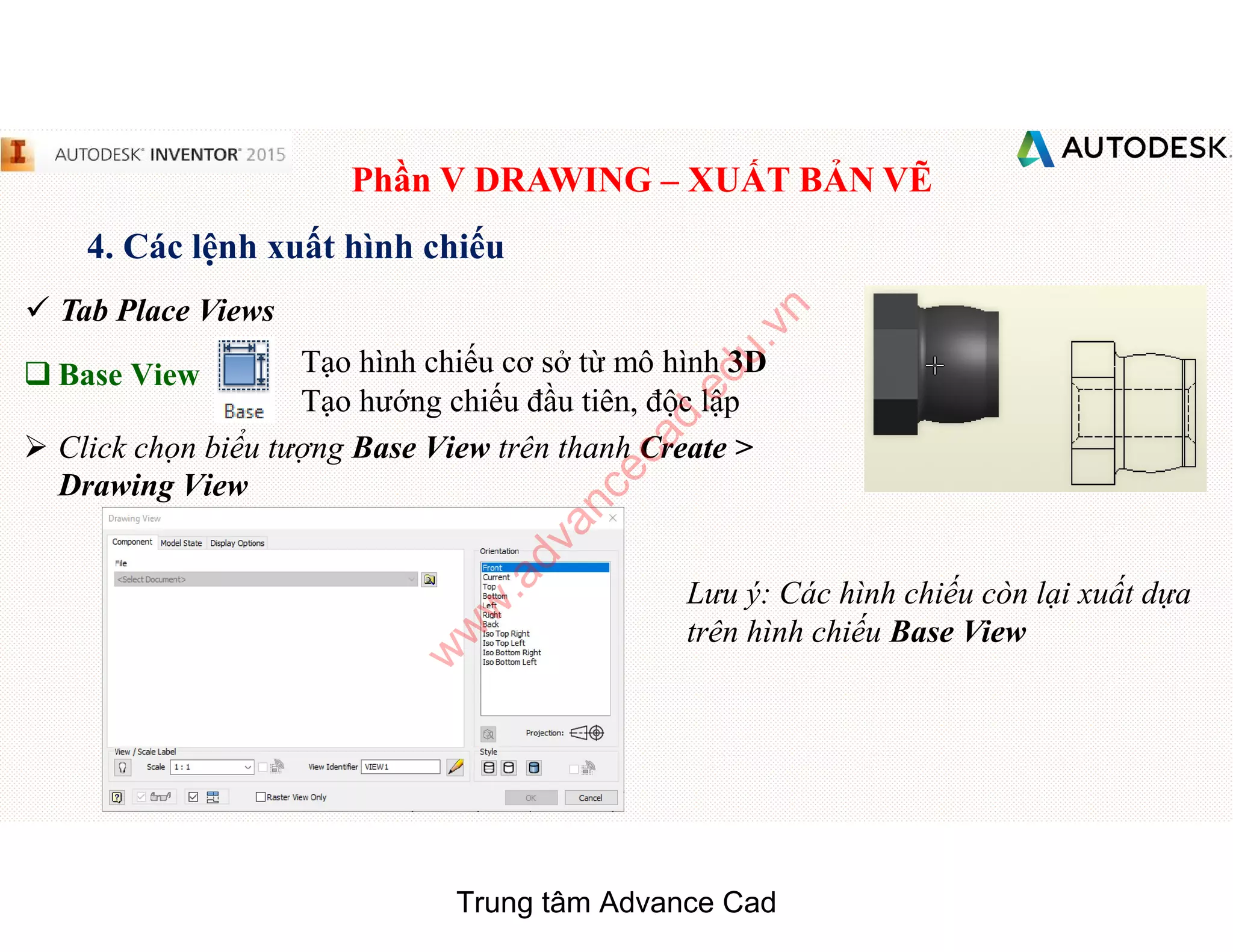

 Tab Place Views
q Base View Tạo hình chiếu cơ sở từ mô hình 3D
Tạo hướng chiếu đầu tiên, độc lập
 Click chọn biểu tượng Base View trên thanh Create >
Drawing View
Lưu ý: Các hình chiếu còn lại xuất dựa
trên hình chiếu Base View
w
w
w
.advancecad.edu.vn

 Tab Place Views
q Base View

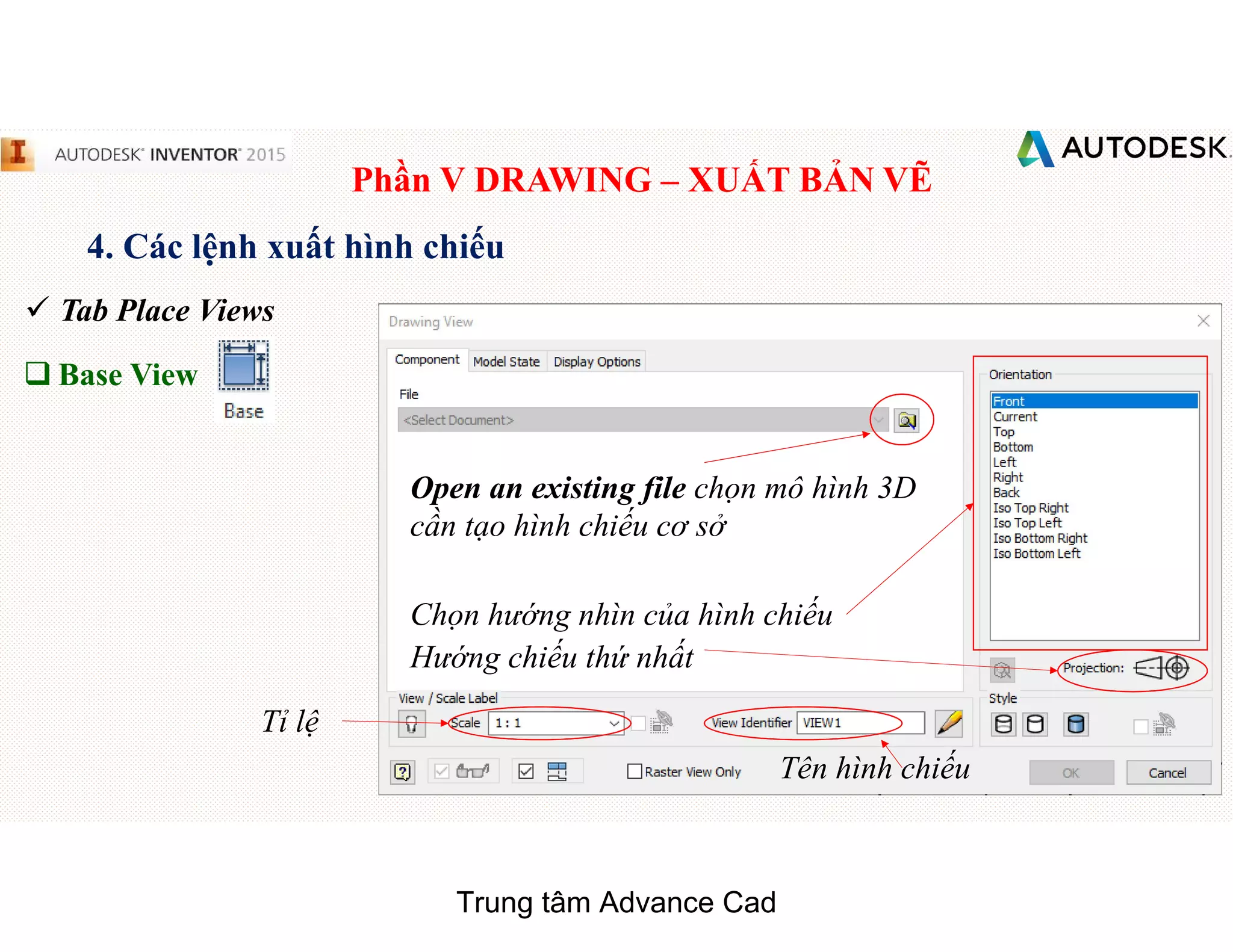

Open an existing file chọn mô hình 3D
cần tạo hình chiếu cơ sở
Chọn hướng nhìn của hình chiếu
Hướng chiếu thứ nhất
Tỉ lệ
Tên hình chiếu

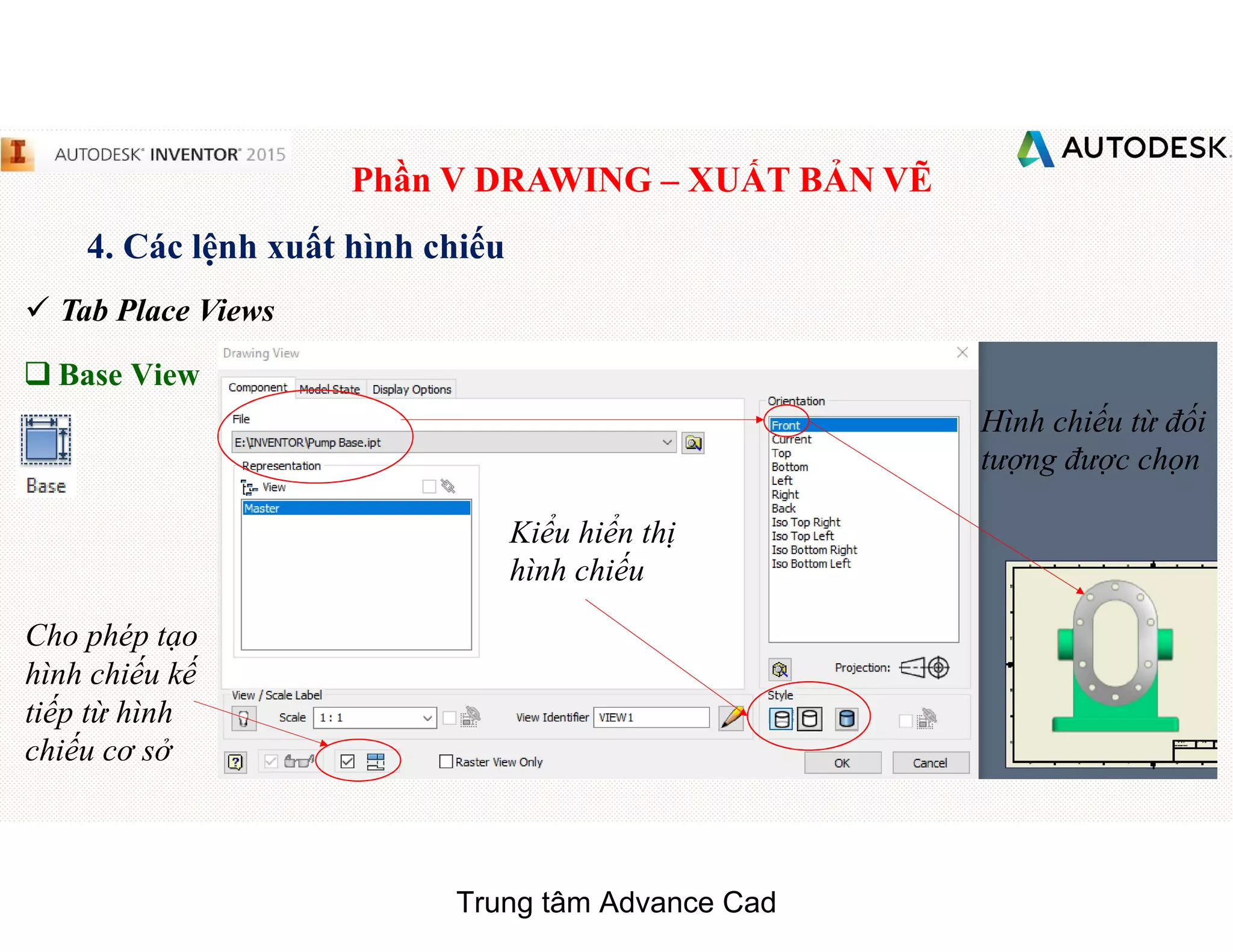

 Tab Place Views
q Base View
Kiểu hiển thị
hình chiếu
Cho phép tạo
hình chiếu kế
tiếp từ hình
chiếu cơ sở
Hình chiếu từ đối
tượng được chọn

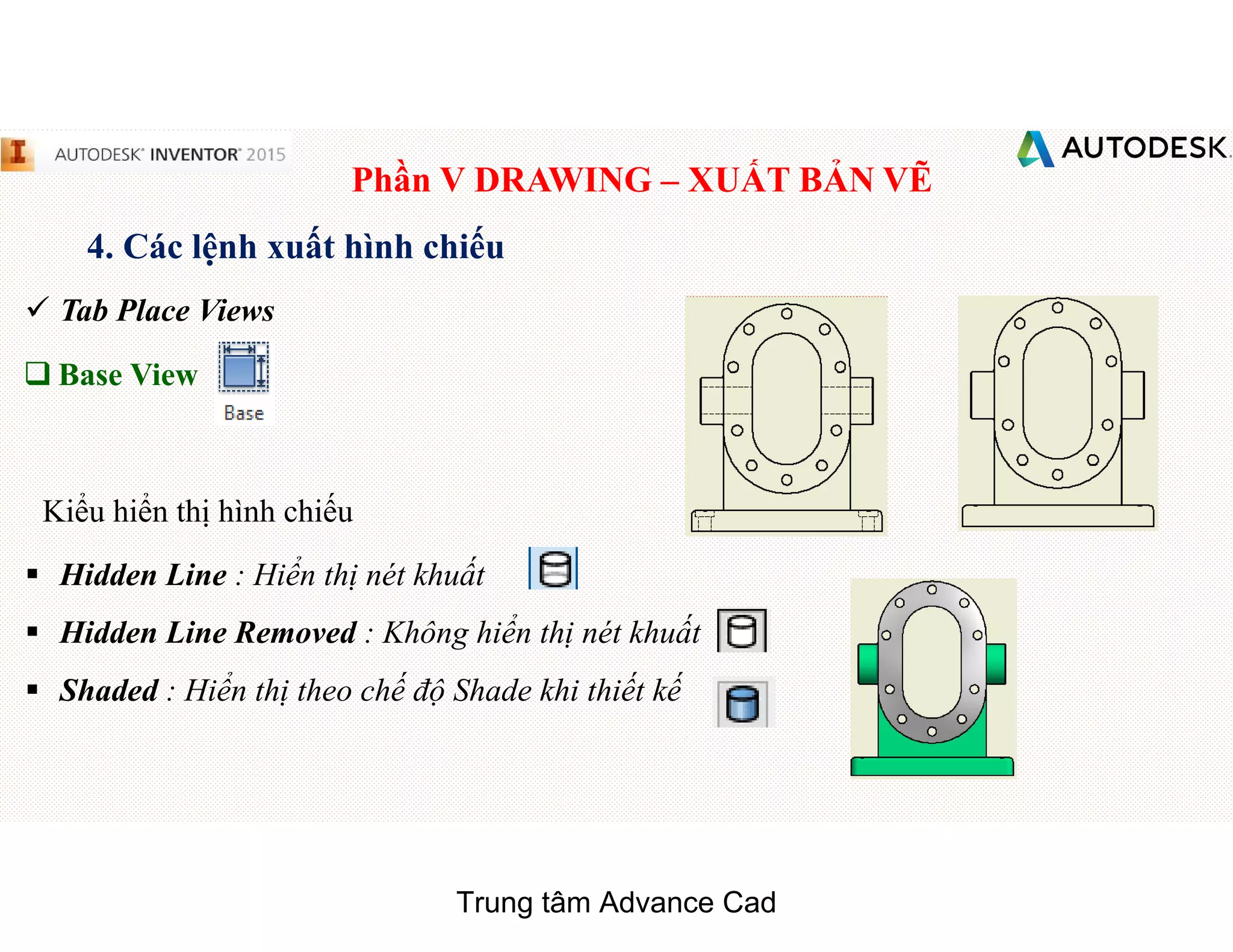

 Tab Place Views
q Base View
§ Hidden Line : Hiển thị nét khuất
§ Hidden Line Removed : Không hiển thị nét khuất
§ Shaded : Hiển thị theo chế độ Shade khi thiết kế
Kiểu hiển thị hình chiếu

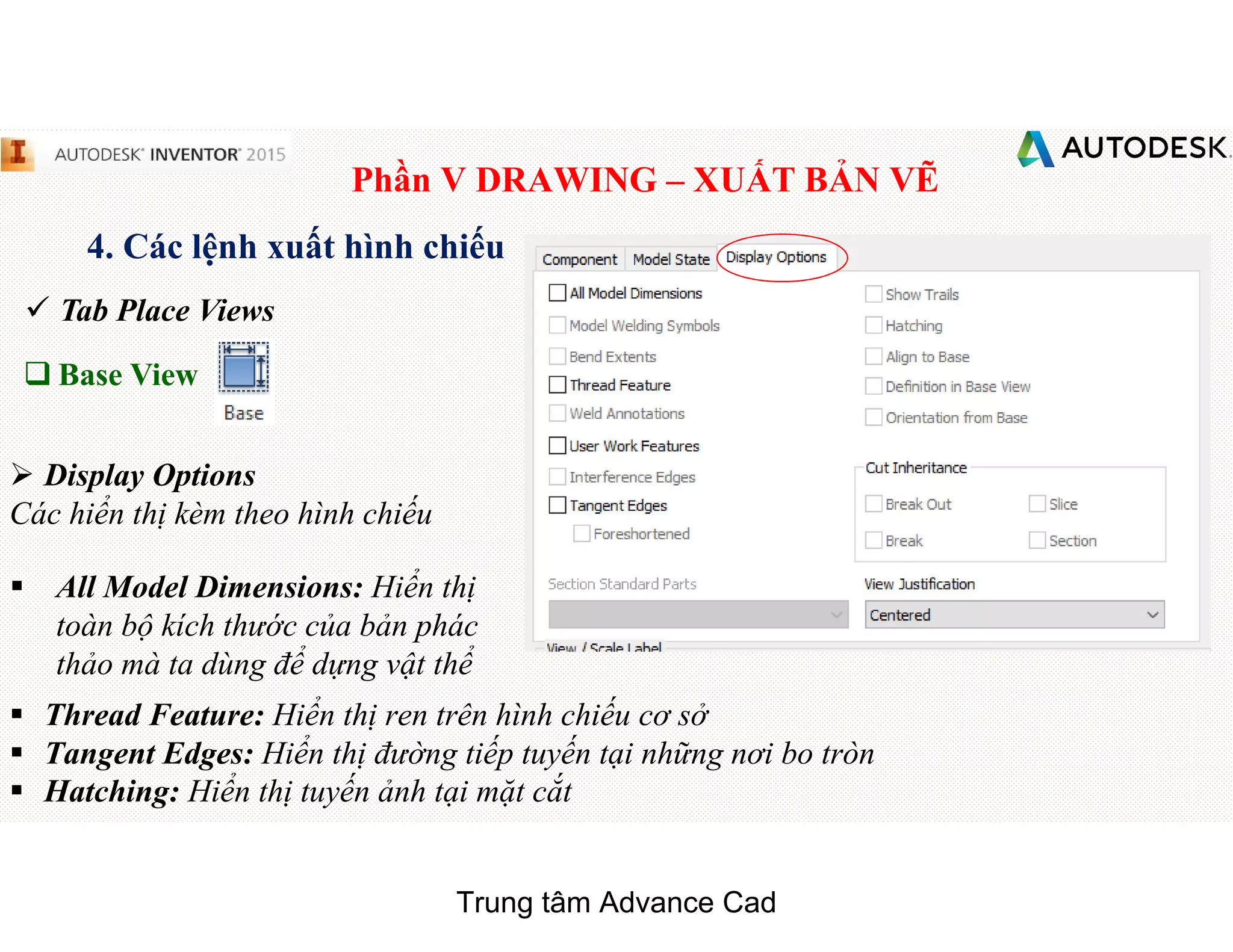

 Tab Place Views
q Base View
 Display Options
Các hiển thị kèm theo hình chiếu
§ All Model Dimensions: Hiển thị
toàn bộ kích thước của bản phác
thảo mà ta dùng để dựng vật thể
§ Thread Feature: Hiển thị ren trên hình chiếu cơ sở
§ Tangent Edges: Hiển thị đường tiếp tuyến tại những nơi bo tròn
§ Hatching: Hiển thị tuyến ảnh tại mặt cắt

 Tab Place Views
q Base View

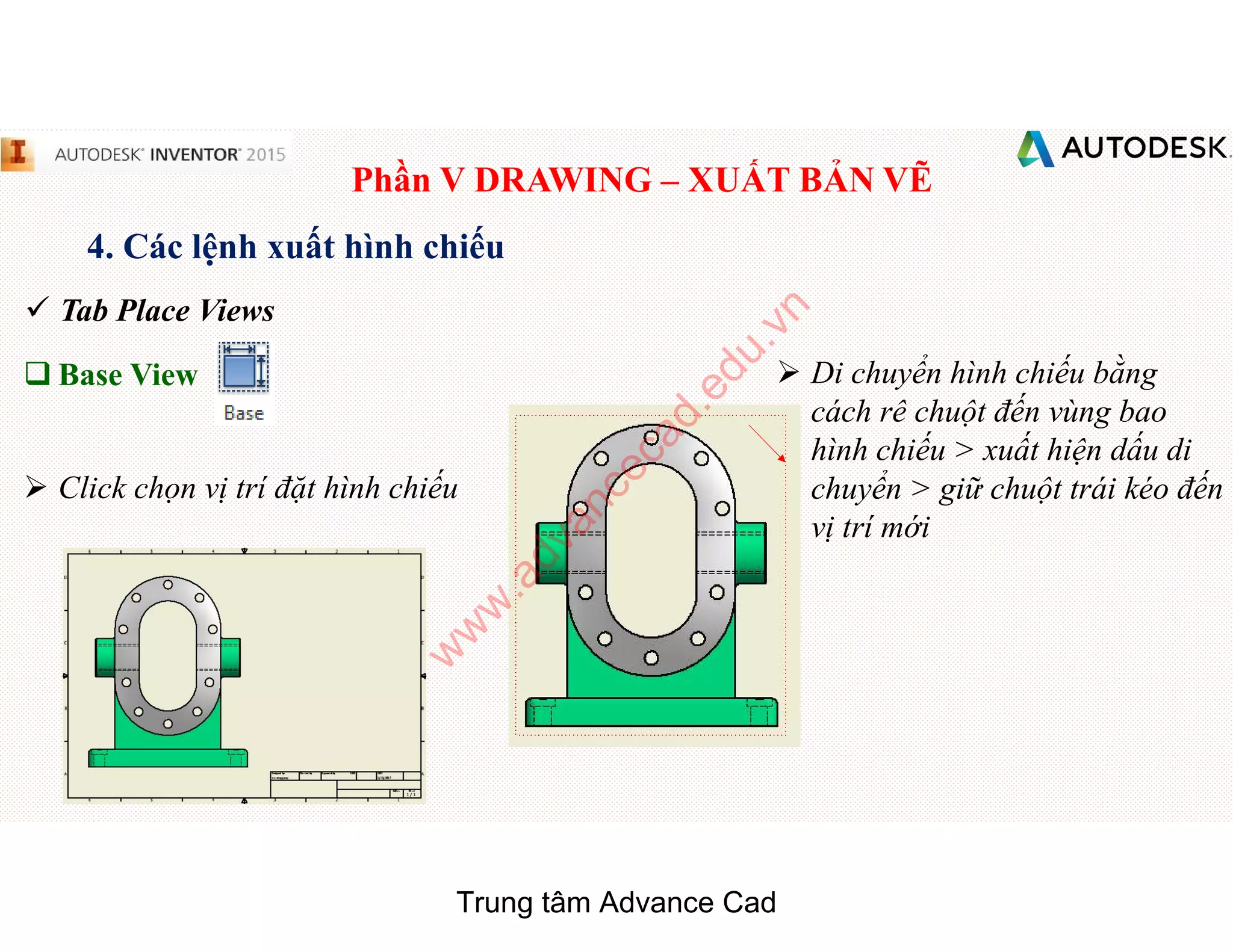

 Click chọn vị trí đặt hình chiếu
 Di chuyển hình chiếu bằng
cách rê chuột đến vùng bao
hình chiếu > xuất hiện dấu di
chuyển > giữ chuột trái kéo đến
vị trí mới
w
w
w
.advancecad.edu.vn

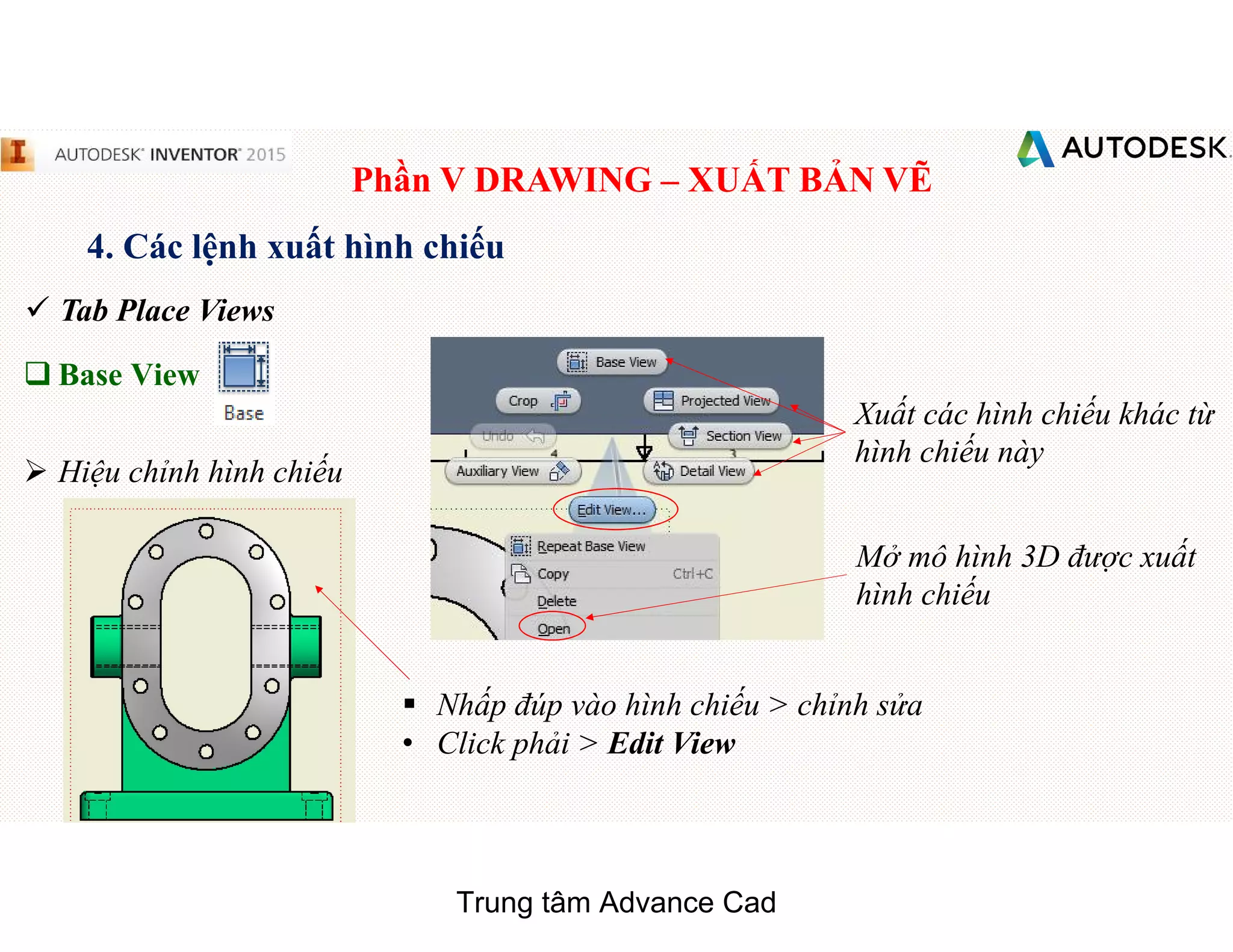

 Tab Place Views
q Base View
 Hiệu chỉnh hình chiếu
§ Nhấp đúp vào hình chiếu > chỉnh sửa
• Click phải > Edit View
Mở mô hình 3D được xuất
hình chiếu
Xuất các hình chiếu khác từ
hình chiếu này

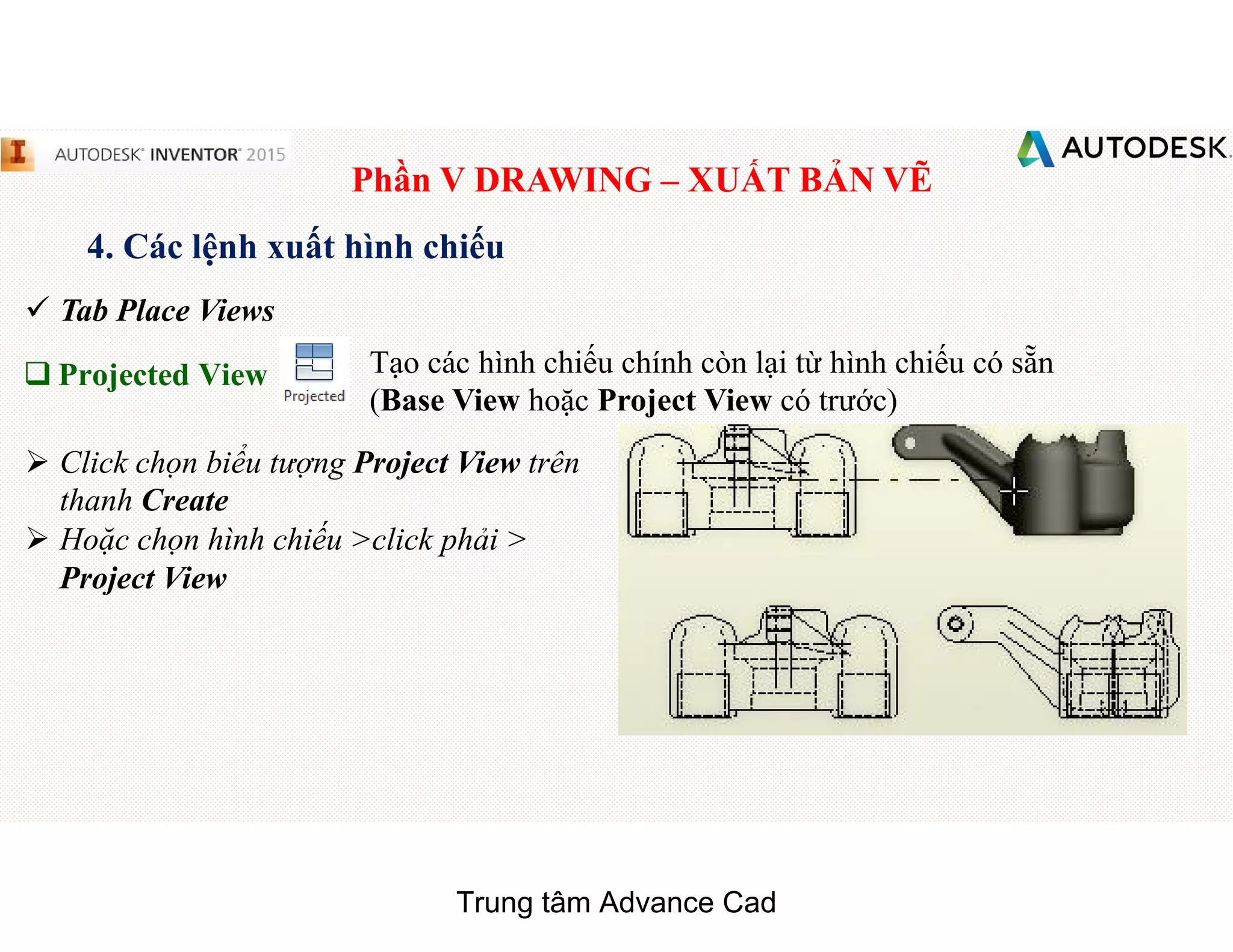

 Tab Place Views
q Projected View Tạo các hình chiếu chính còn lại từ hình chiếu có sẵn
(Base View hoặc Project View có trước)
 Click chọn biểu tượng Project View trên
thanh Create
 Hoặc chọn hình chiếu >click phải >
Project View

 Tab Place Views
q Projected View
 Rê chuột xác định hướng chiếu > click
chuột trái tại vị trí cần đặt hình chiếu
 Tiếp tục xuất các hình chiếu khác trong
Project View
 Click phải chọn Create để tạo hình chiếu
Các hình chiếu chính xuất theo Project View
 Nhấp đúp vào hình chiếu cần chỉnh sửa hiển thị
Base View

 Tab Place Views

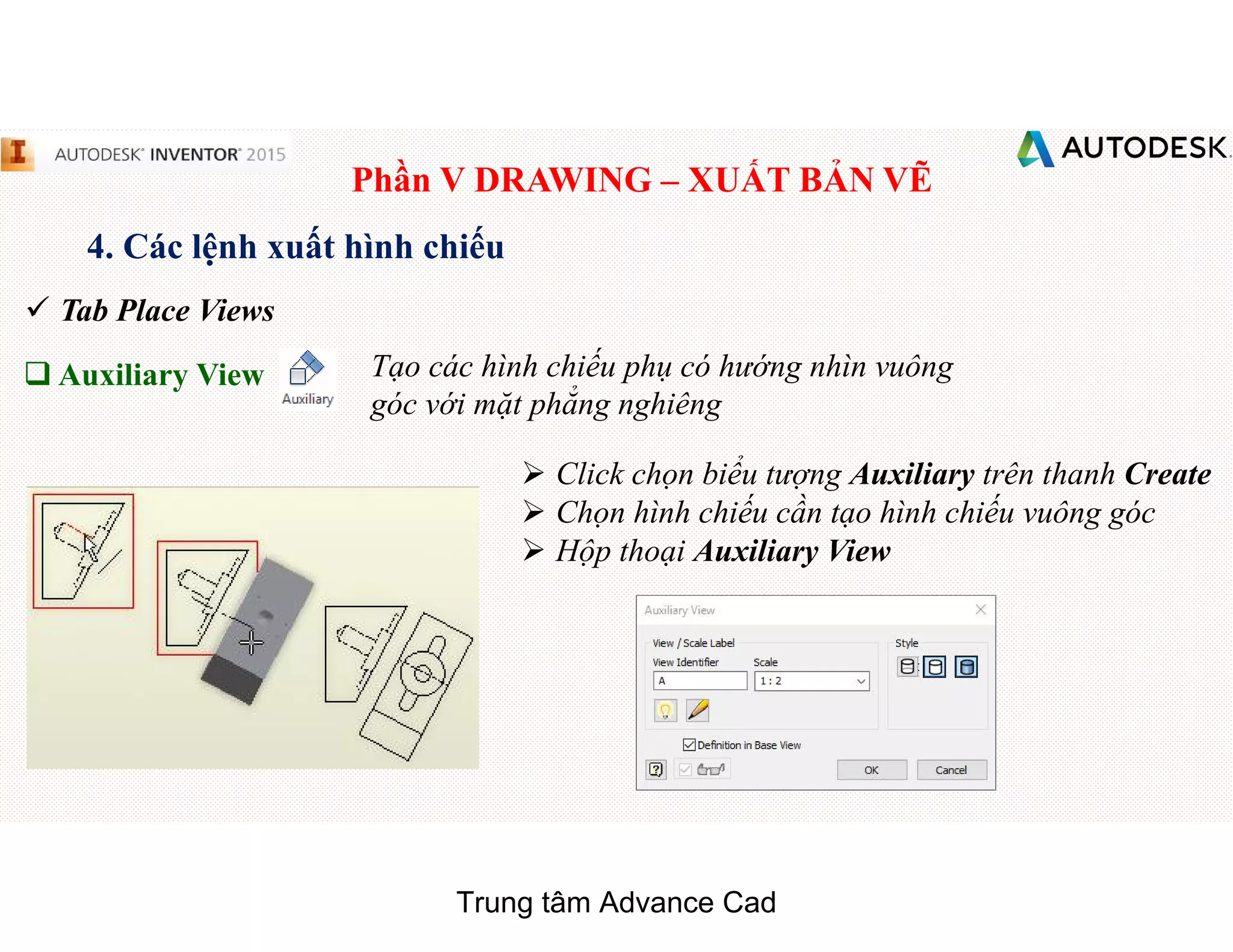

q Auxiliary View Tạo các hình chiếu phụ có hướng nhìn vuông
góc với mặt phẳng nghiêng
 Click chọn biểu tượng Auxiliary trên thanh Create
 Chọn hình chiếu cần tạo hình chiếu vuông góc
 Hộp thoại Auxiliary View

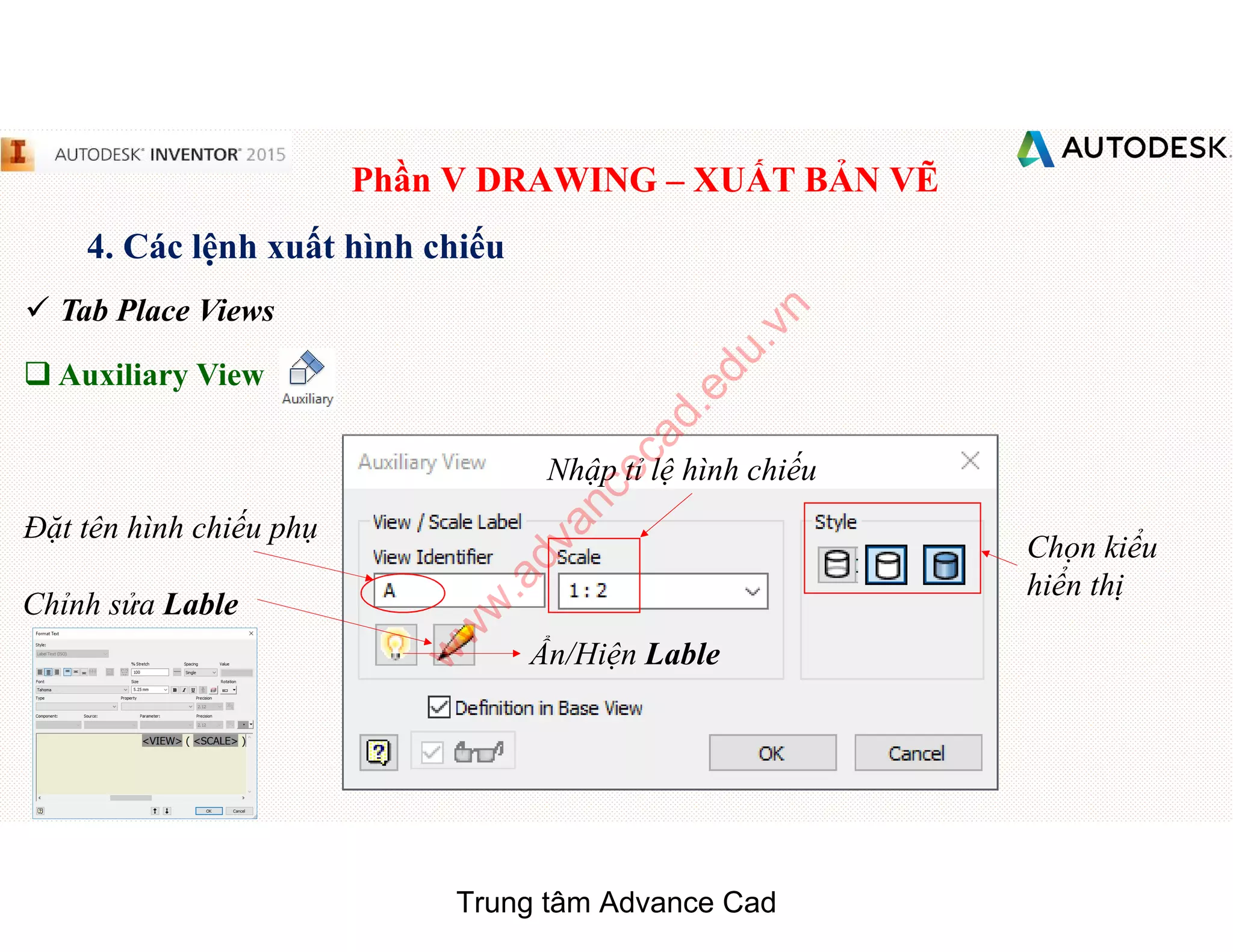

 Tab Place Views
q Auxiliary View
Đặt tên hình chiếu phụ
Nhập tỉ lệ hình chiếu
Chọn kiểu
hiển thị
Chỉnh sửa Lable
Ẩn/Hiện Lable
w
w
w
.advancecad.edu.vn

 Tab Place Views
q Auxiliary View

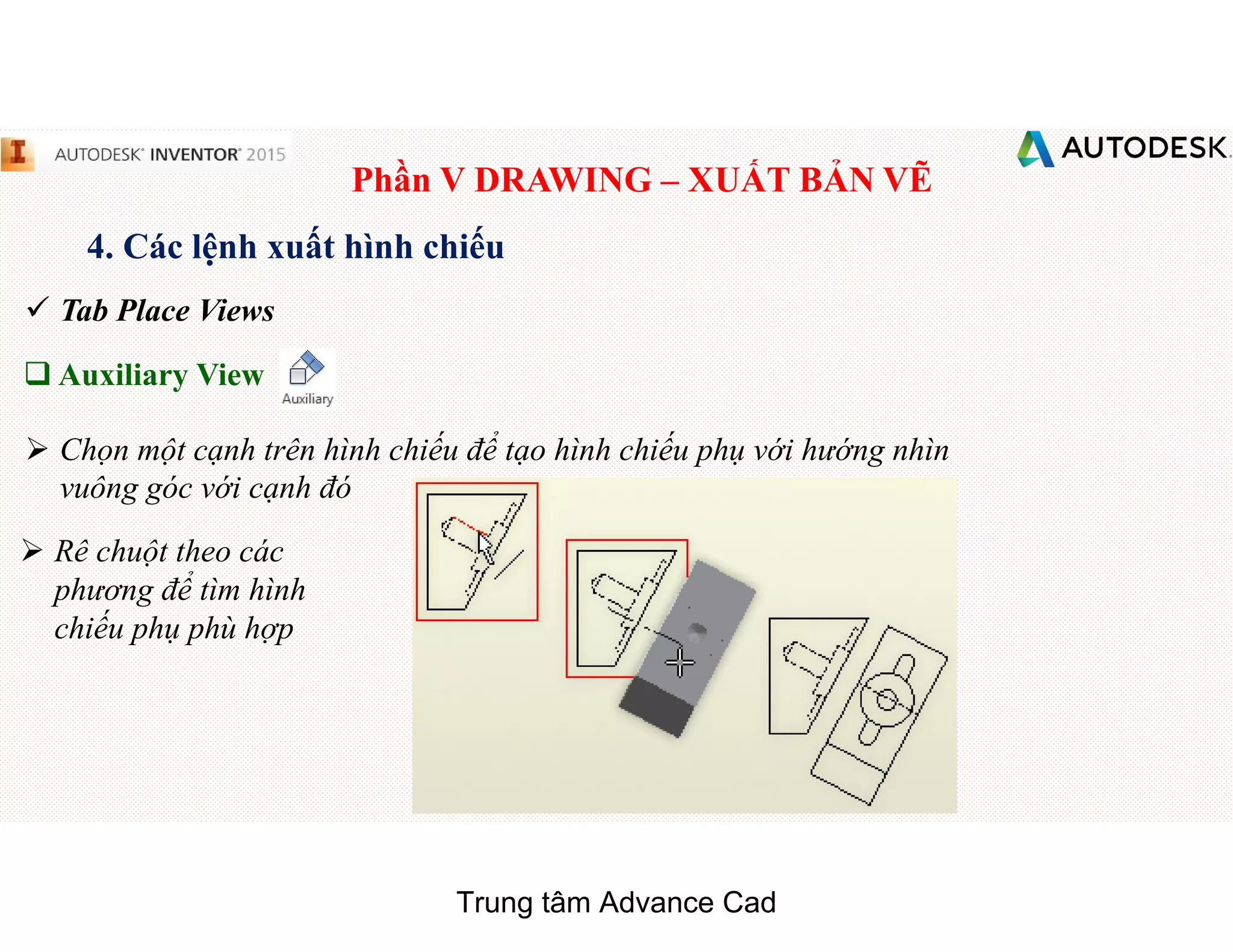

 Chọn một cạnh trên hình chiếu để tạo hình chiếu phụ với hướng nhìn
vuông góc với cạnh đó
 Rê chuột theo các
phương để tìm hình
chiếu phụ phù hợp

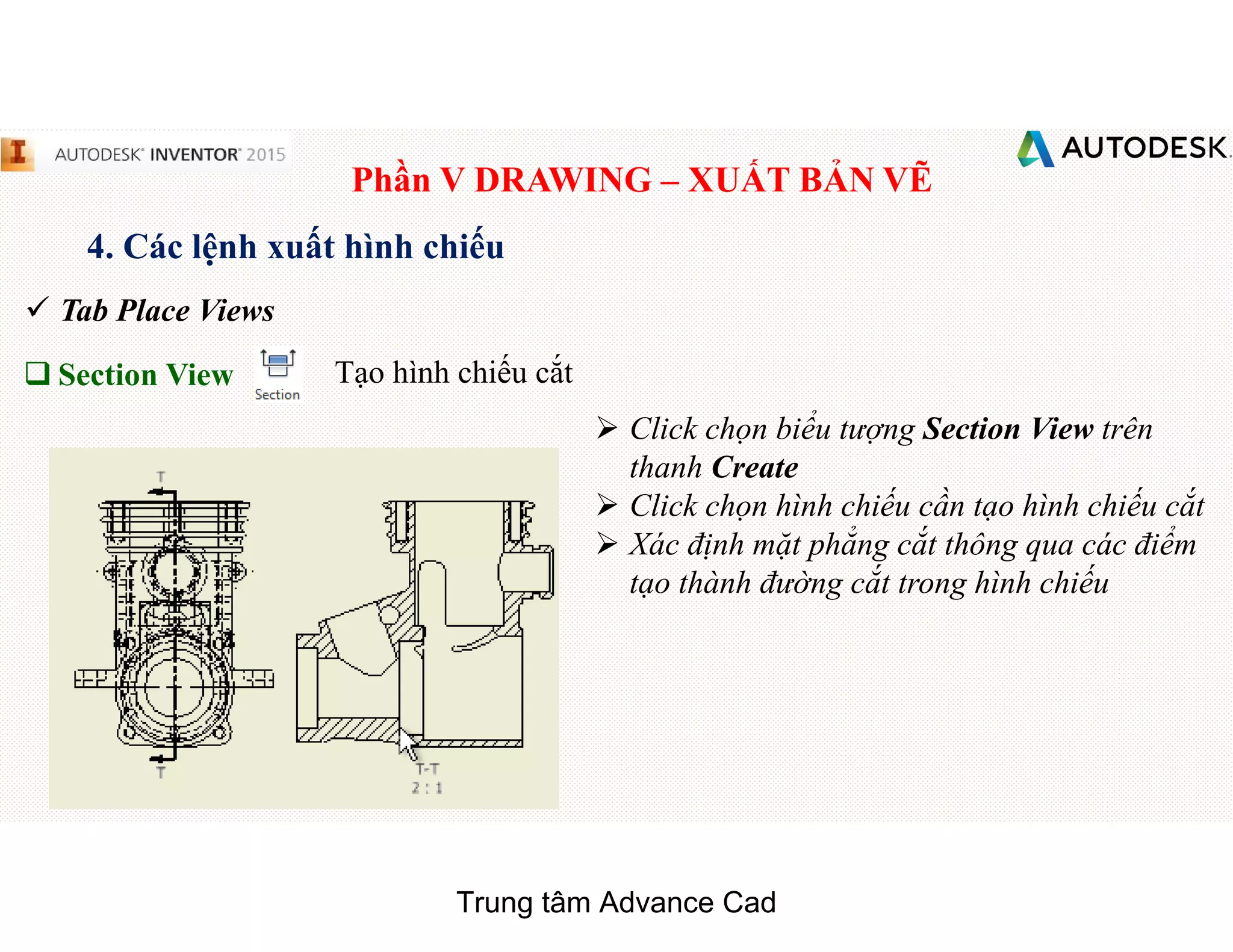

 Tab Place Views

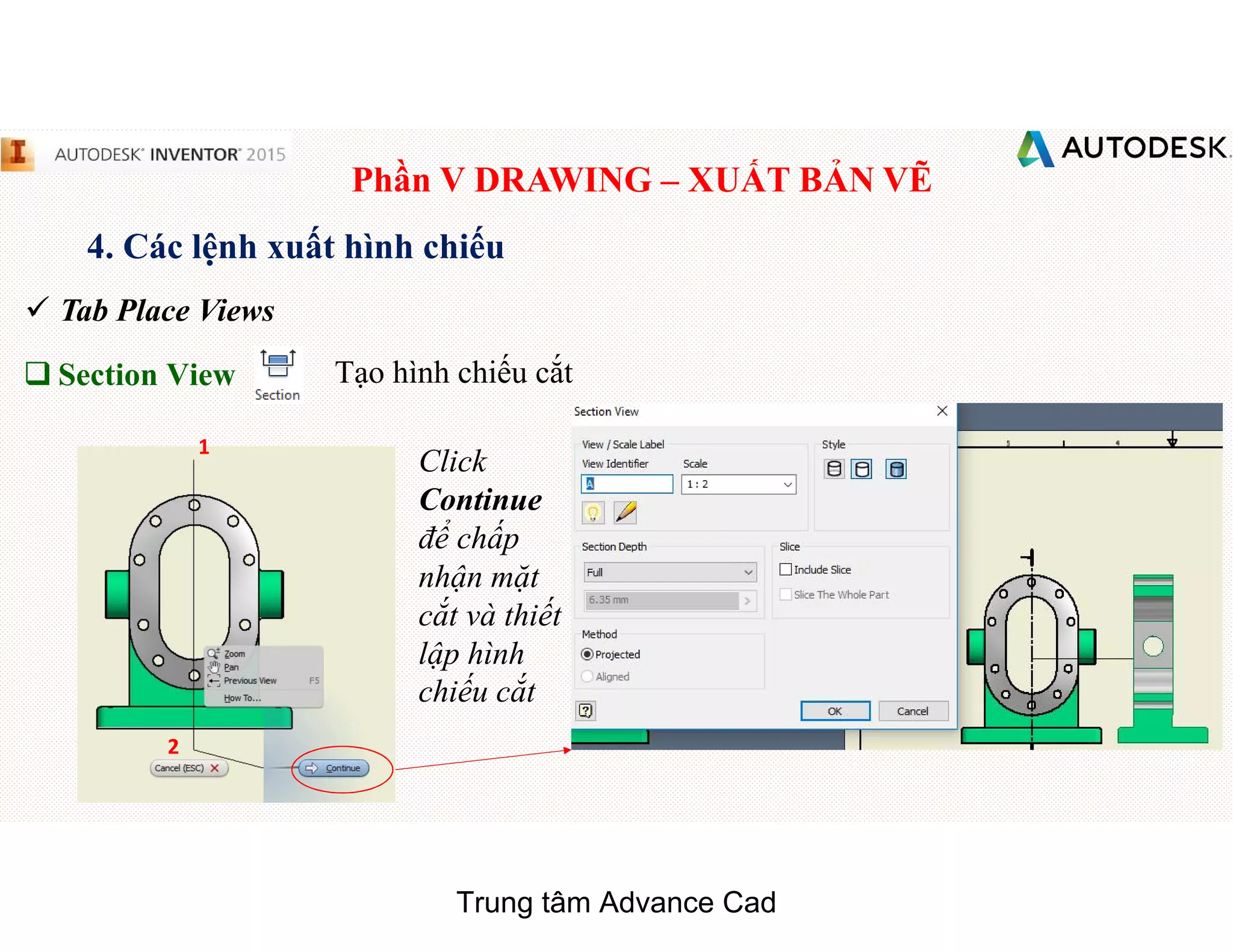

q Section View Tạo hình chiếu cắt
 Click chọn biểu tượng Section View trên
thanh Create
 Click chọn hình chiếu cần tạo hình chiếu cắt
 Xác định mặt phẳng cắt thông qua các điểm
tạo thành đường cắt trong hình chiếu

 Tab Place Views
1
2
Click
Continue
để chấp
nhận mặt
cắt và thiết
lập hình
chiếu cắt

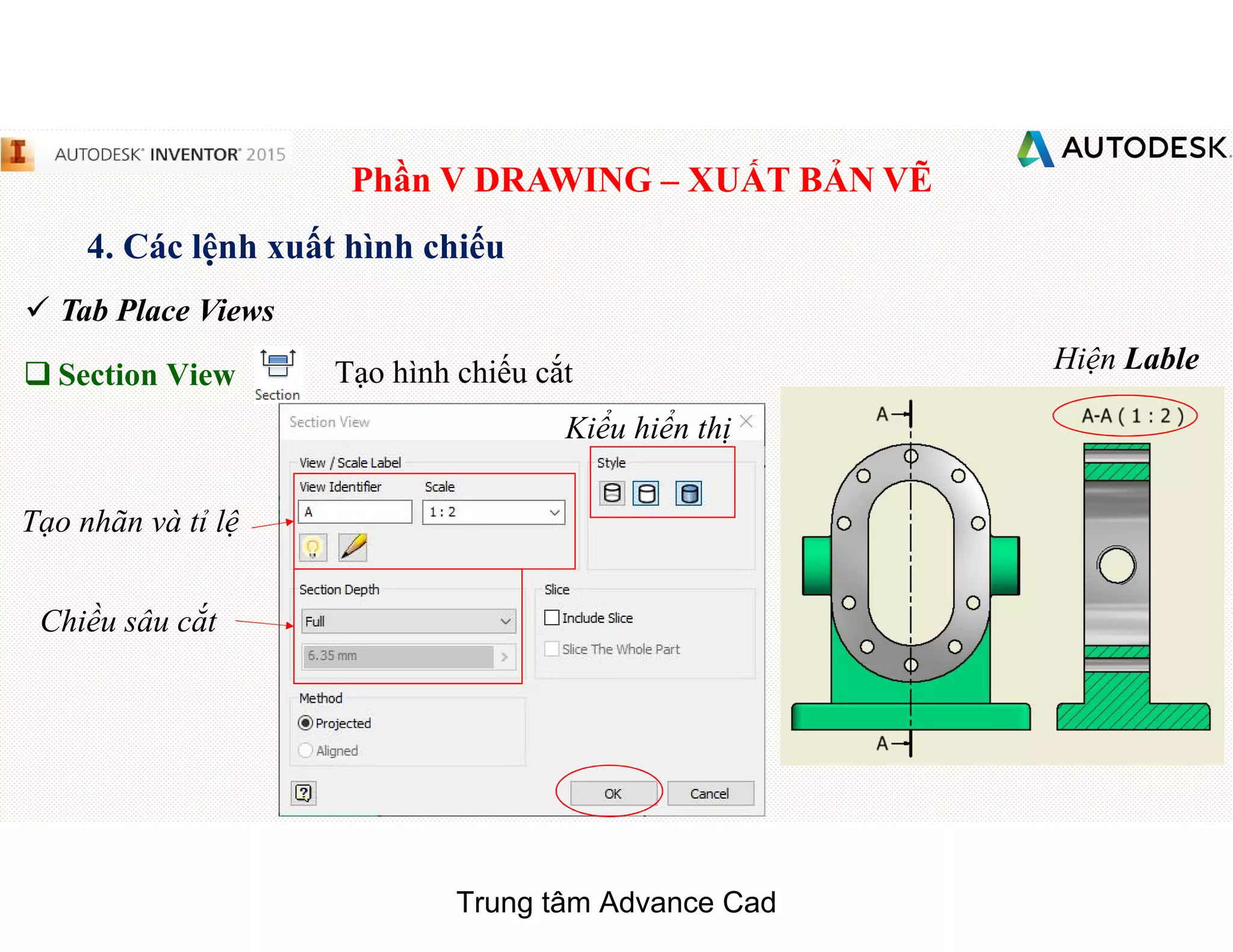

 Tab Place Views
Tạo nhãn và tỉ lệ
Kiểu hiển thị
Chiều sâu cắt
Hiện Lable

 Tab Place Views

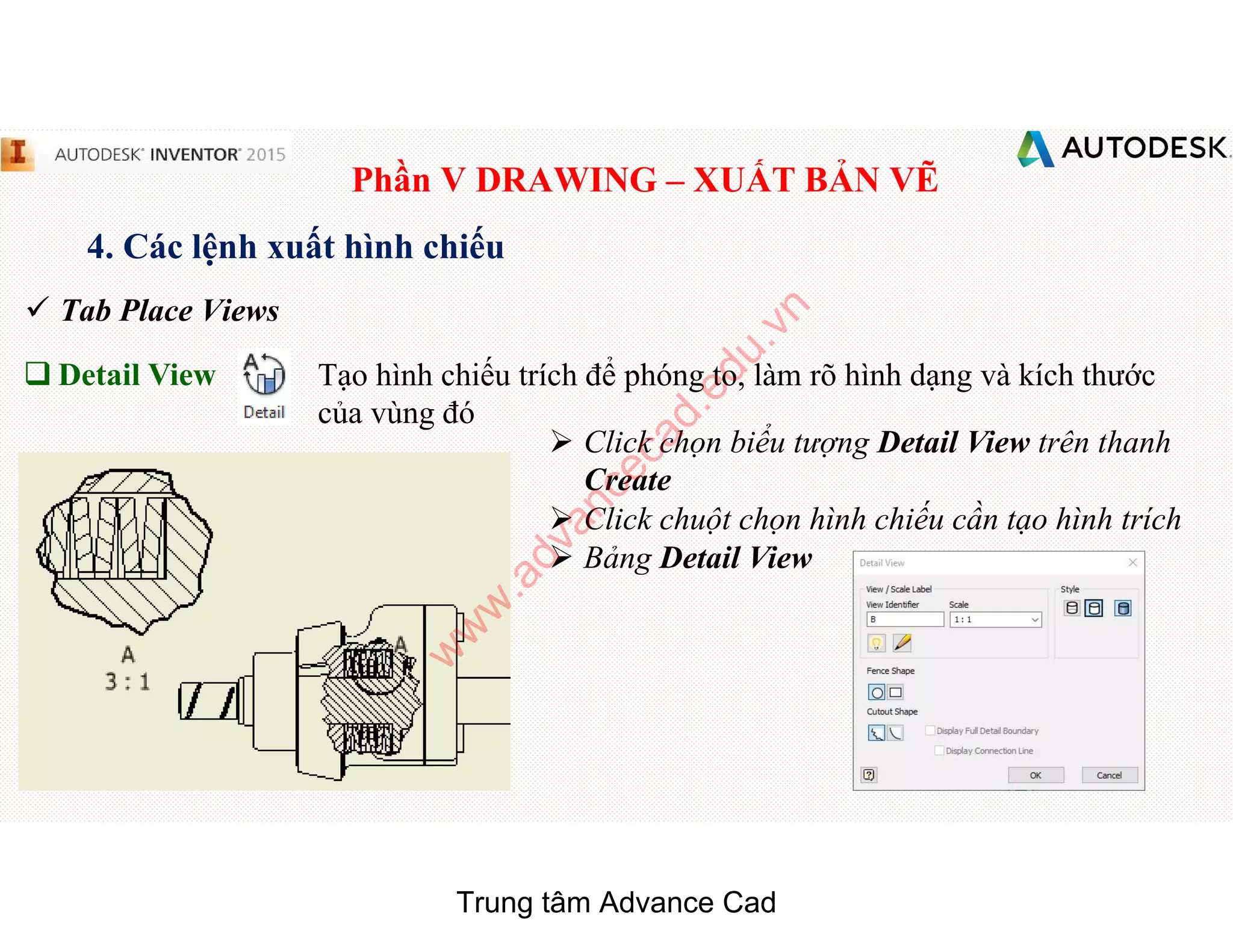

q Detail View Tạo hình chiếu trích để phóng to, làm rõ hình dạng và kích thước
của vùng đó
 Click chọn biểu tượng Detail View trên thanh
Create
 Click chuột chọn hình chiếu cần tạo hình trích
 Bảng Detail View
w
w
w
.advancecad.edu.vn

 Tab Place Views
q Detail View
Tạo nhãn và tỉ lệ
Click chọn biên dạng
tạo hình trích
- Hình tròn
- Hình chữ nhật
- Có Zigzag
- Không có Zigzag

 Tab Place Views

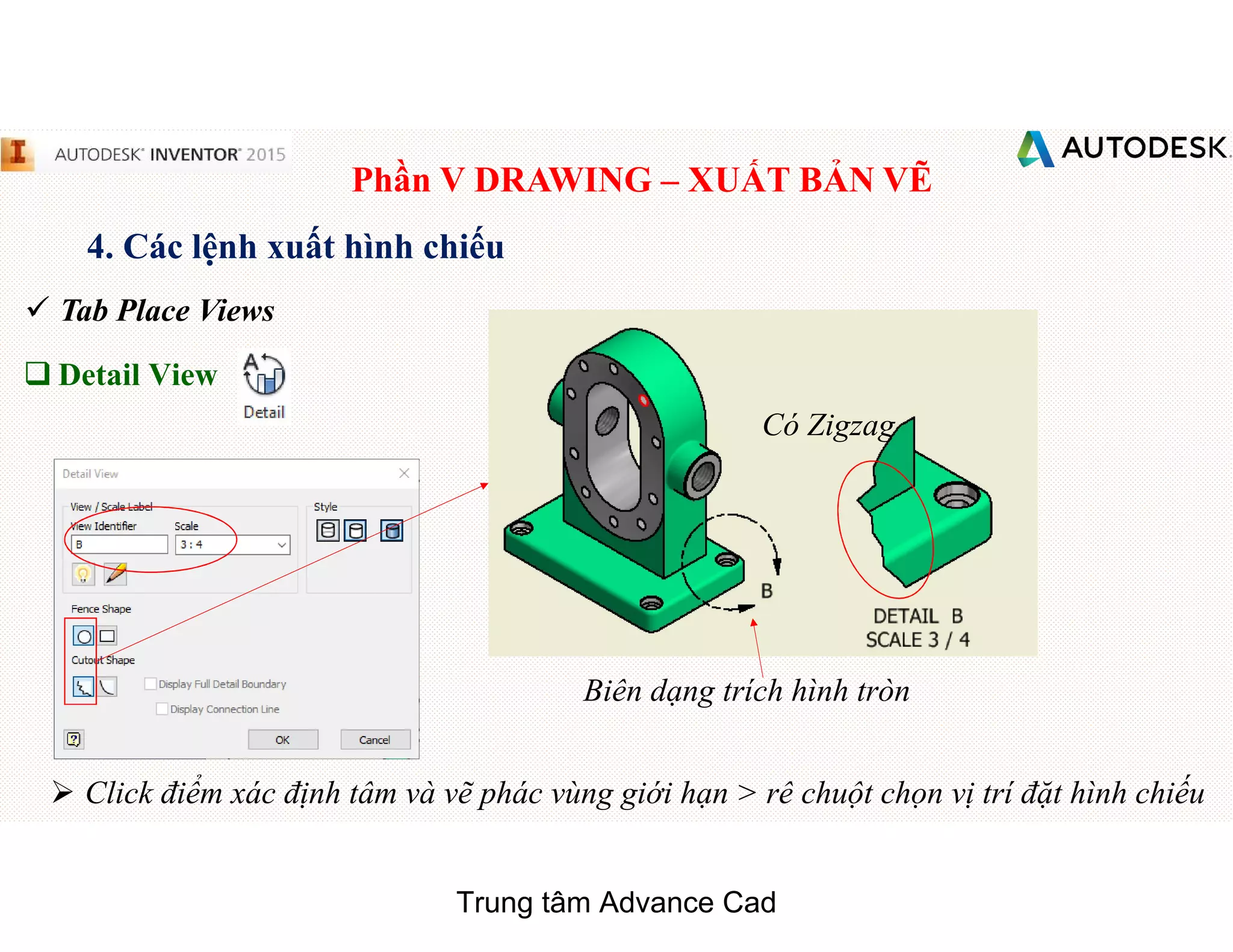

q Detail View
Có Zigzag
Biên dạng trích hình tròn
 Click điểm xác định tâm và vẽ phác vùng giới hạn > rê chuột chọn vị trí đặt hình chiếu

 Tab Place Views > Modify

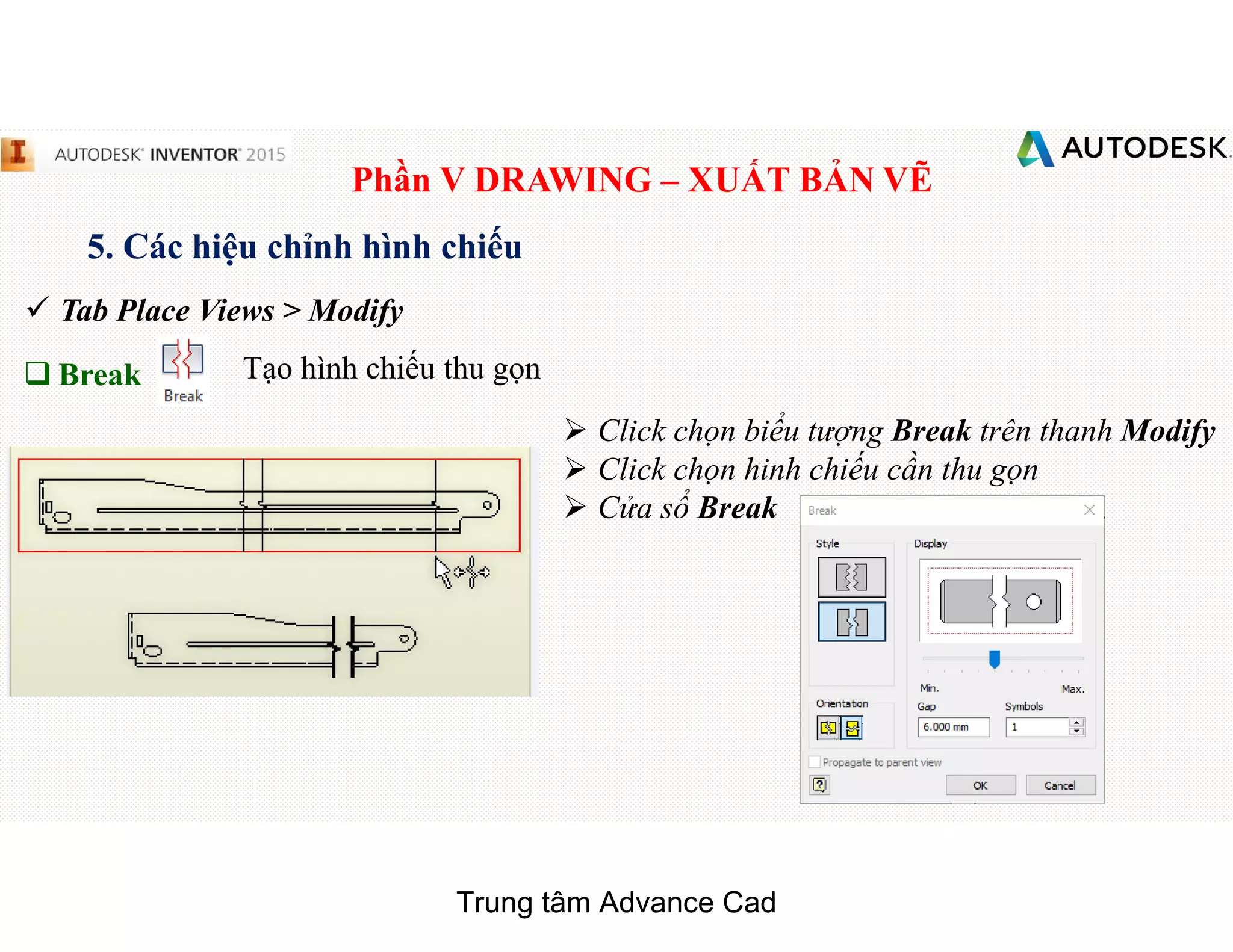

q Break Tạo hình chiếu thu gọn
 Click chọn biểu tượng Break trên thanh Modify
 Click chọn hinh chiếu cần thu gọn
 Cửa sổ Break

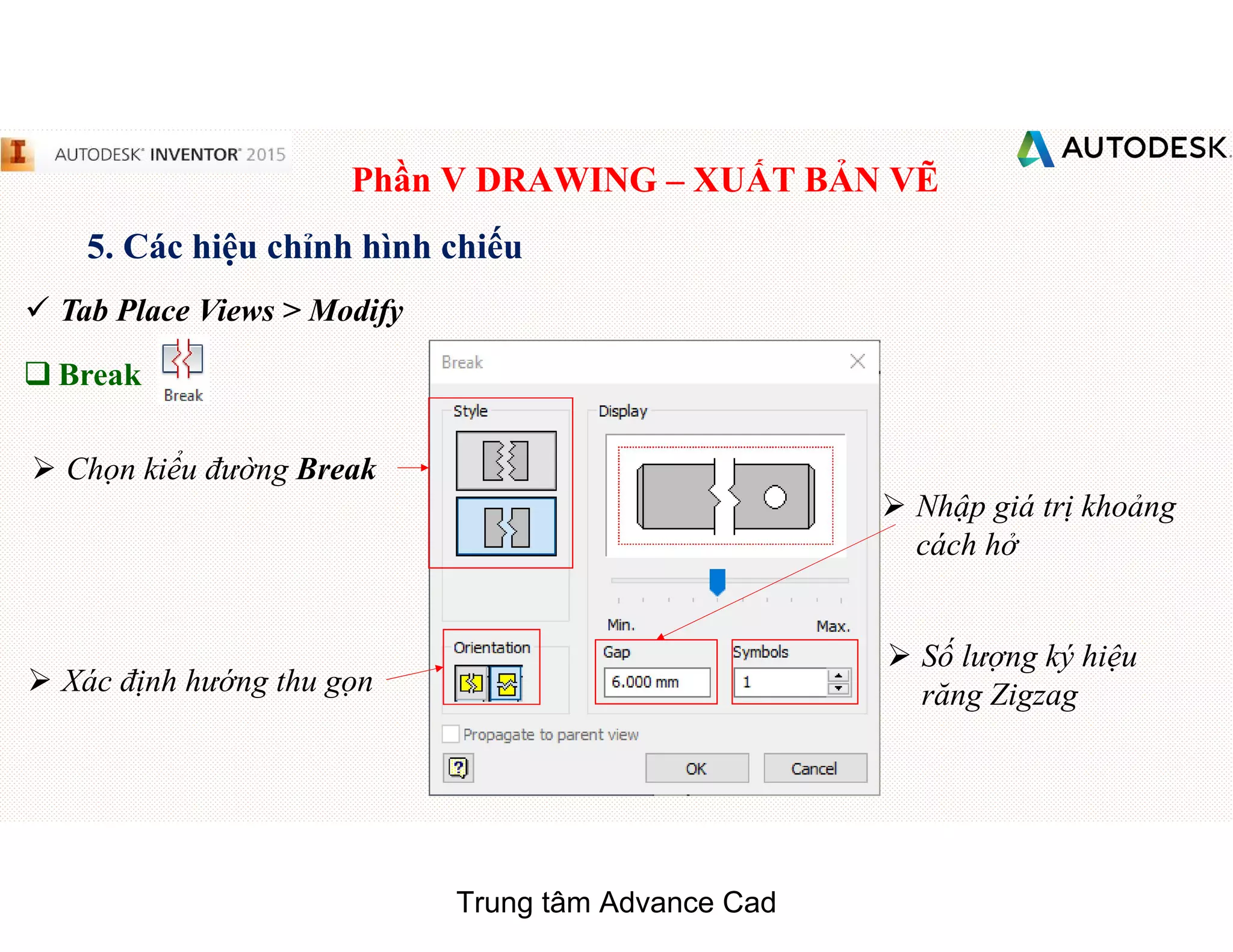

q Break
 Chọn kiểu đường Break
 Xác định hướng thu gọn
 Nhập giá trị khoảng
cách hở
 Số lượng ký hiệu
răng Zigzag

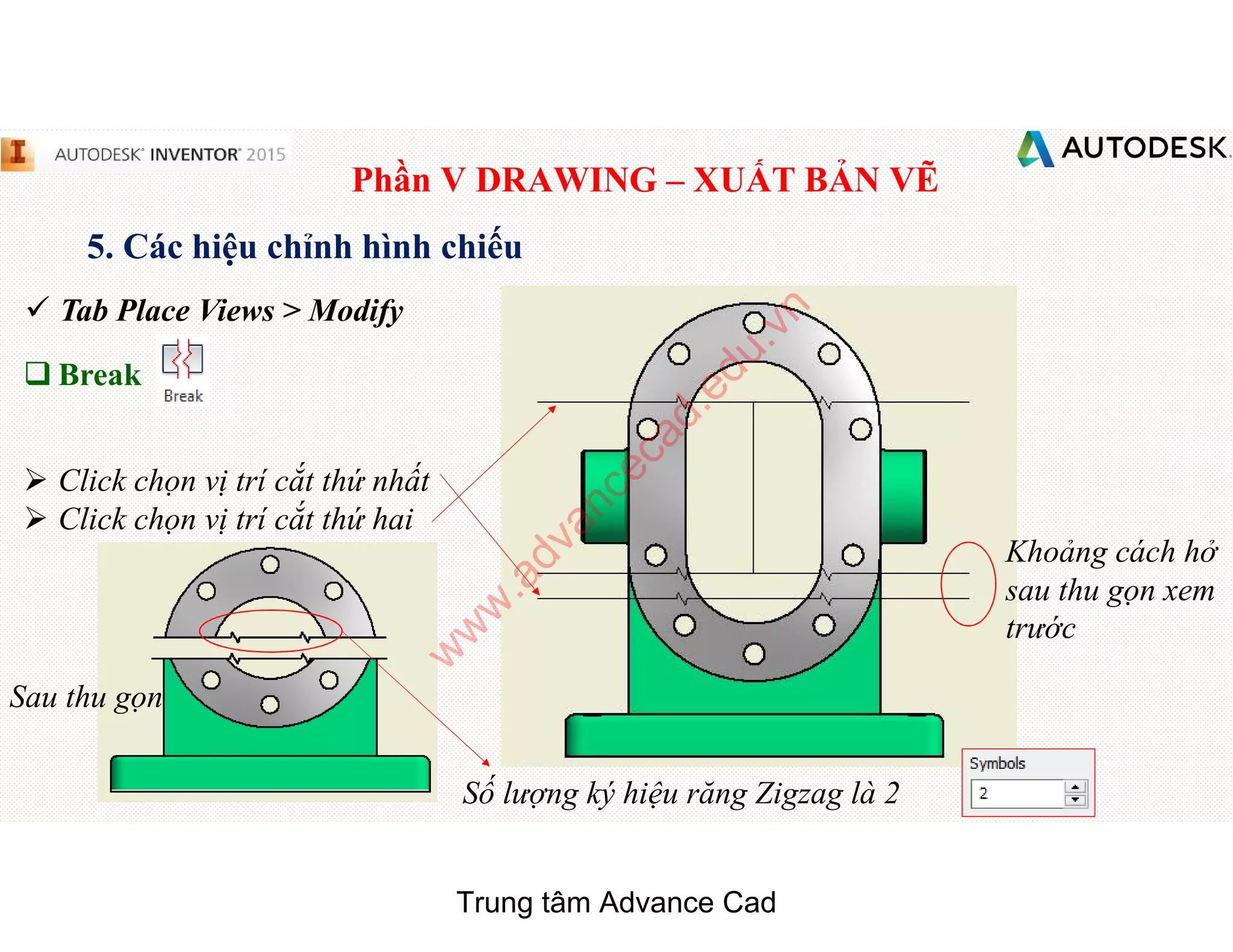

q Break
 Click chọn vị trí cắt thứ nhất
 Click chọn vị trí cắt thứ hai
Khoảng cách hở
sau thu gọn xem
trước
Sau thu gọn
Số lượng ký hiệu răng Zigzag là 2
w
w
w
.advancecad.edu.vn

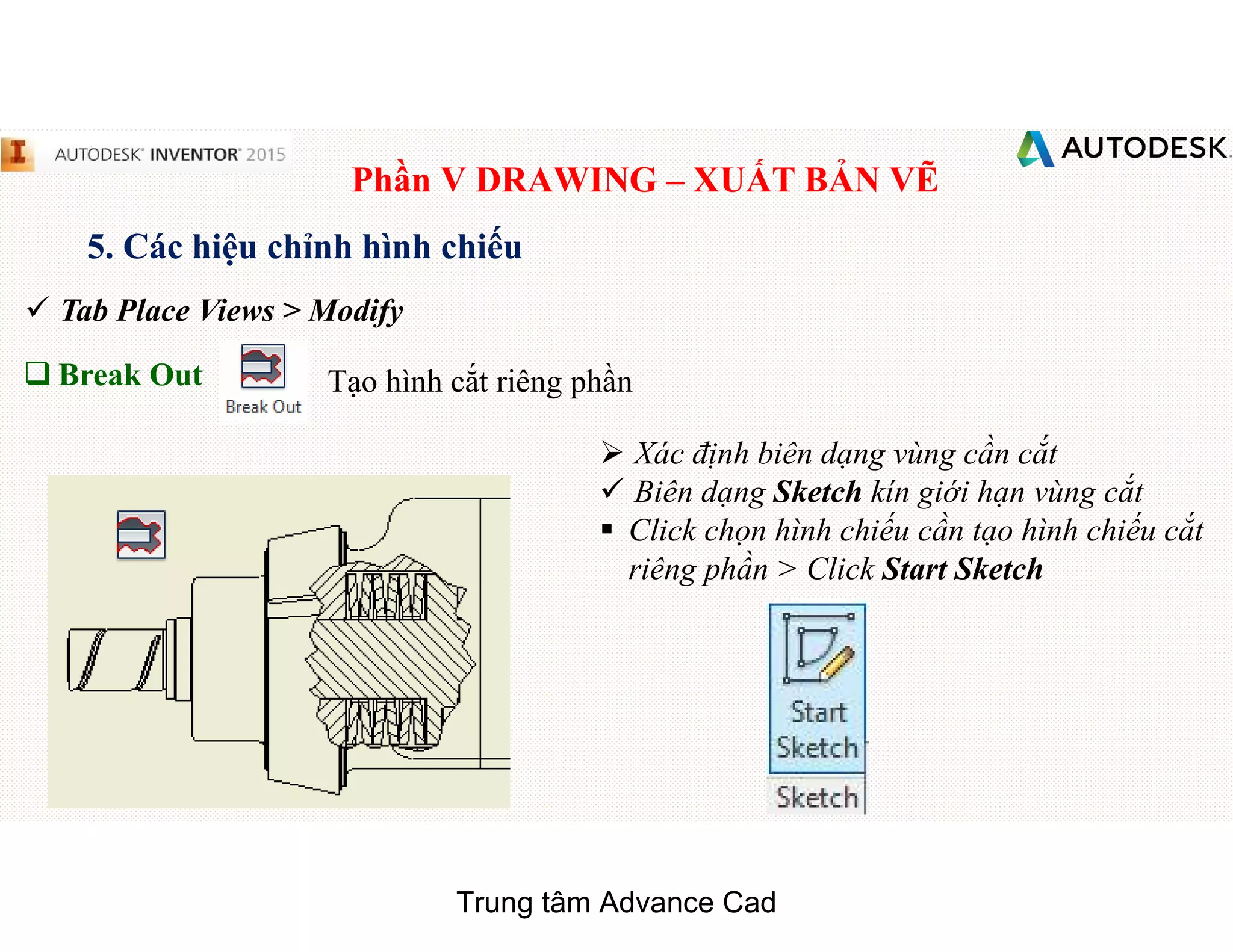

q Break Out Tạo hình cắt riêng phần
 Xác định biên dạng vùng cần cắt
 Biên dạng Sketch kín giới hạn vùng cắt
§ Click chọn hình chiếu cần tạo hình chiếu cắt
riêng phần > Click Start Sketch

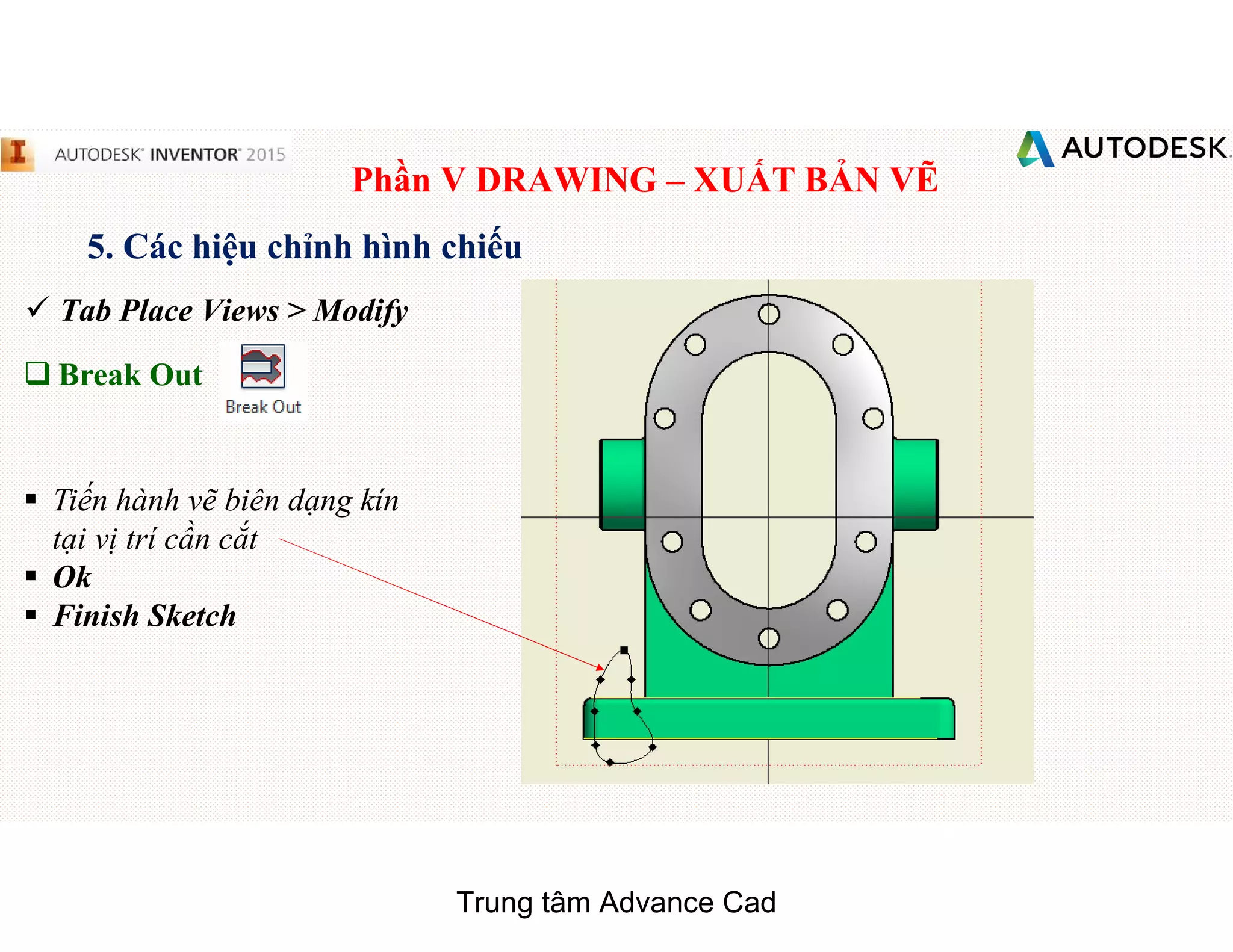

q Break Out
§ Tiến hành vẽ biên dạng kín
tại vị trí cần cắt
§ Ok
§ Finish Sketch

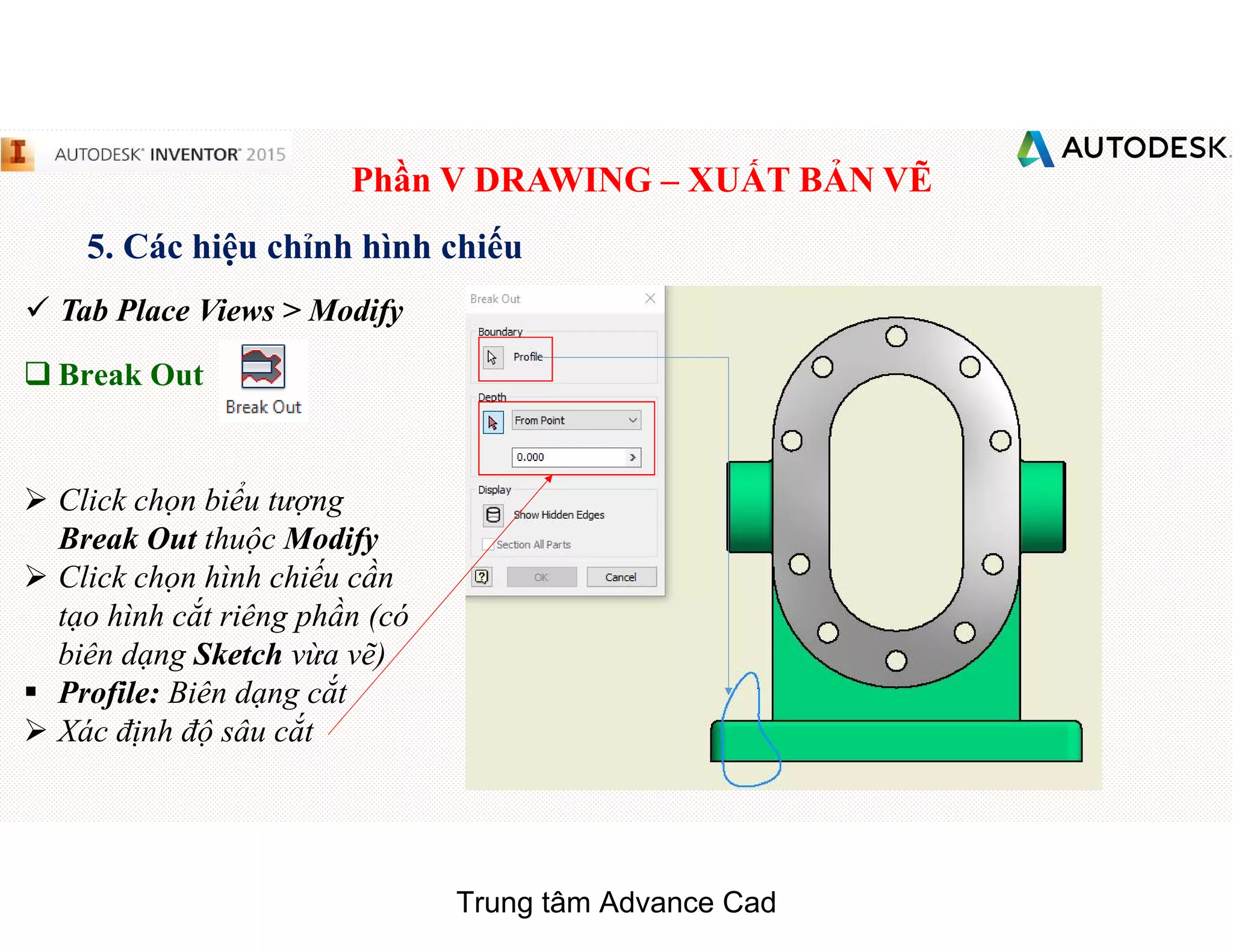

q Break Out
 Click chọn biểu tượng
Break Out thuộc Modify
 Click chọn hình chiếu cần
tạo hình cắt riêng phần (có
biên dạng Sketch vừa vẽ)
§ Profile: Biên dạng cắt
 Xác định độ sâu cắt

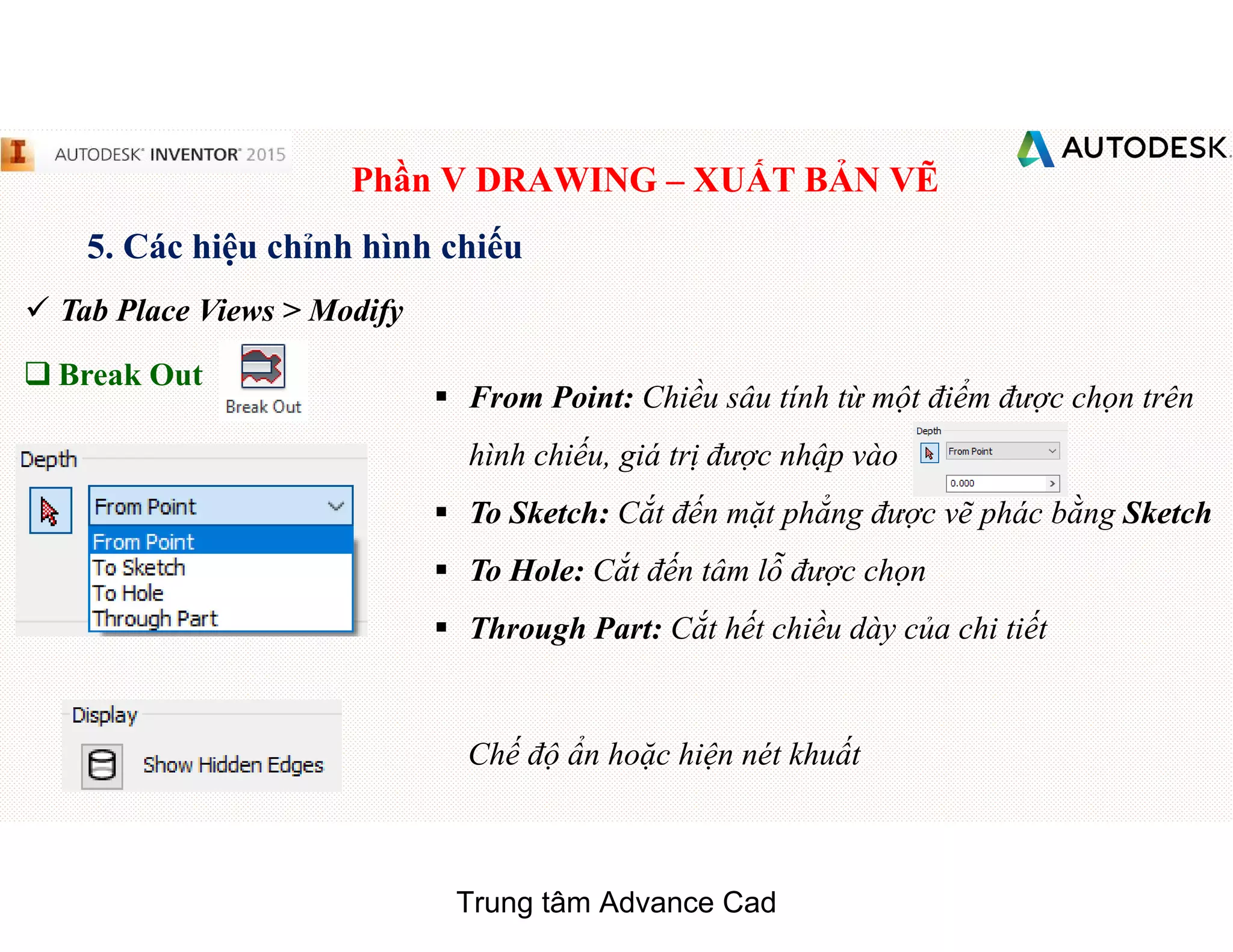

q Break Out
§ From Point: Chiều sâu tính từ một điểm được chọn trên
hình chiếu, giá trị được nhập vào
§ To Sketch: Cắt đến mặt phẳng được vẽ phác bằng Sketch
§ To Hole: Cắt đến tâm lỗ được chọn
§ Through Part: Cắt hết chiều dày của chi tiết
Chế độ ẩn hoặc hiện nét khuất

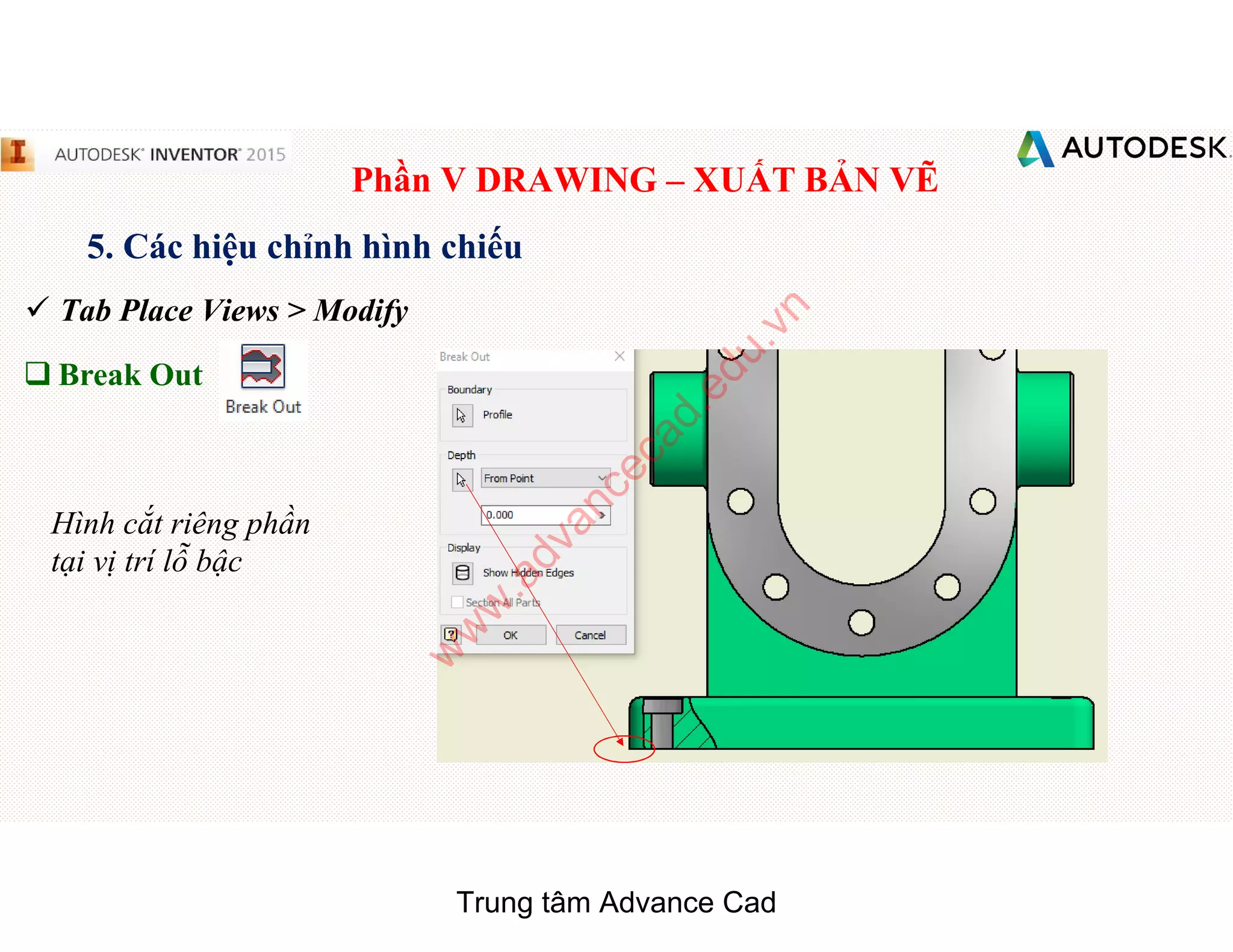

q Break Out
Hình cắt riêng phần
tại vị trí lỗ bậc
w
w
w
.advancecad.edu.vn

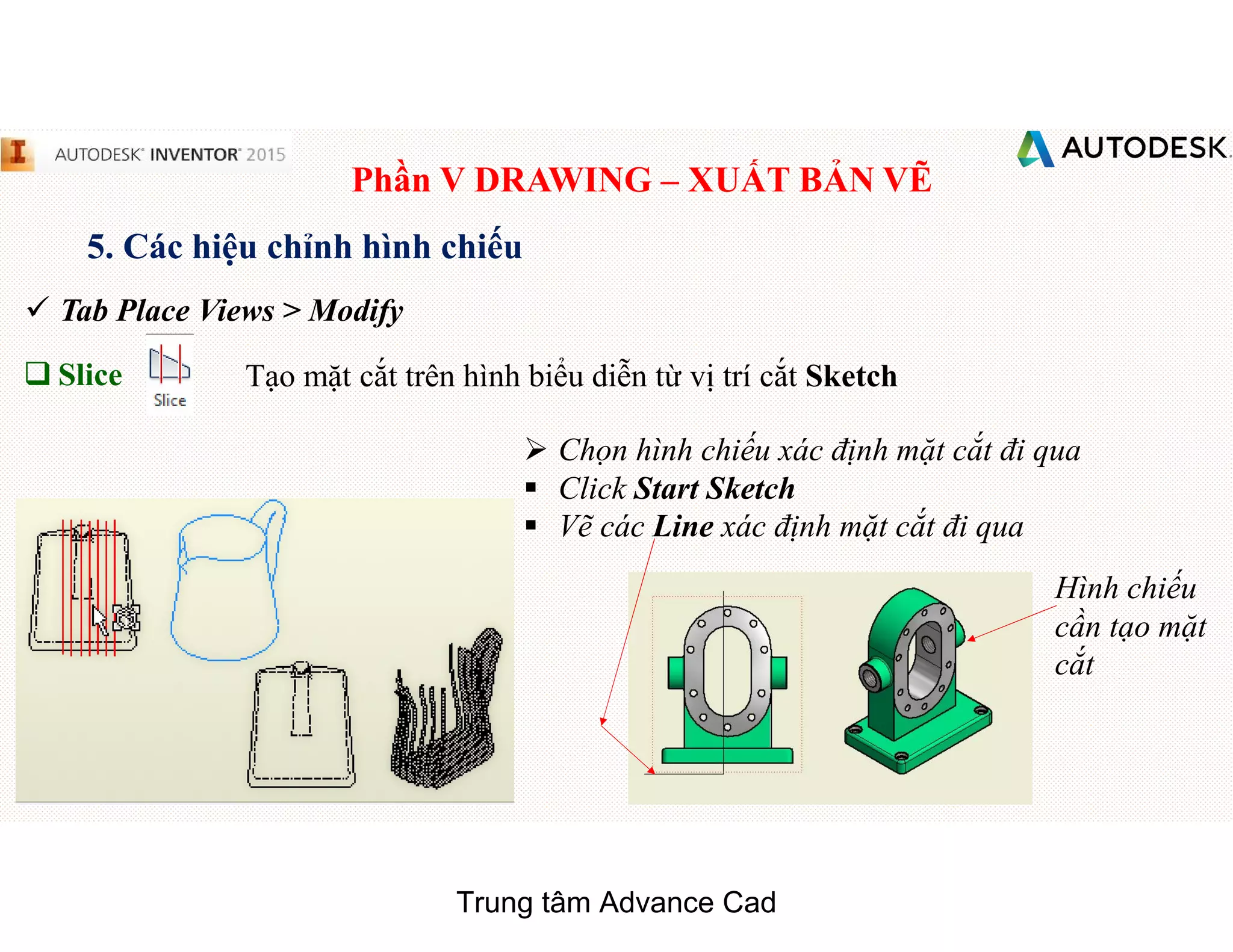

q Slice Tạo mặt cắt trên hình biểu diễn từ vị trí cắt Sketch
 Chọn hình chiếu xác định mặt cắt đi qua
§ Click Start Sketch
§ Vẽ các Line xác định mặt cắt đi qua
Hình chiếu
cần tạo mặt
cắt

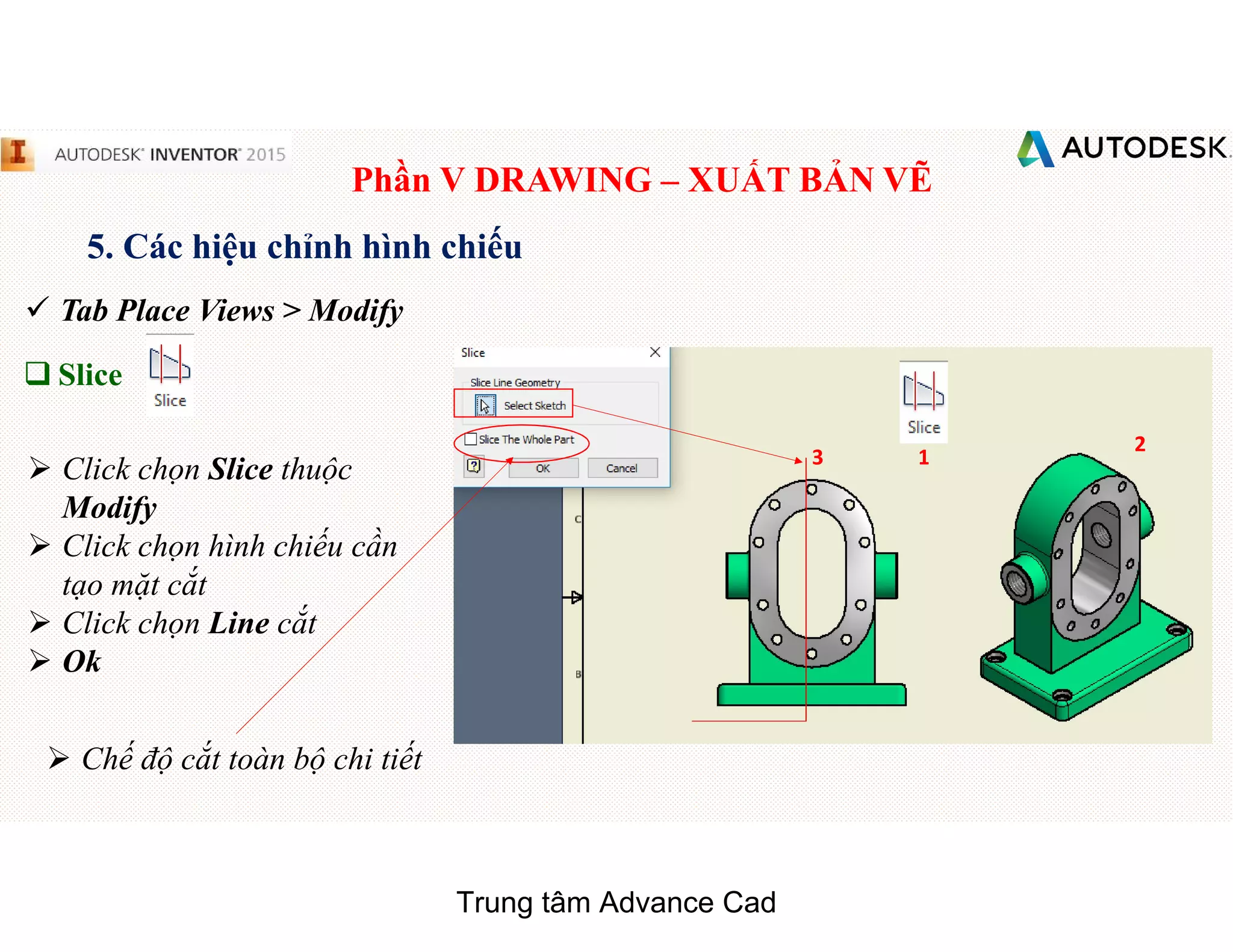

q Slice
 Click chọn Slice thuộc
Modify
 Click chọn hình chiếu cần
tạo mặt cắt
 Click chọn Line cắt
 Ok
1
2
3
 Chế độ cắt toàn bộ chi tiết

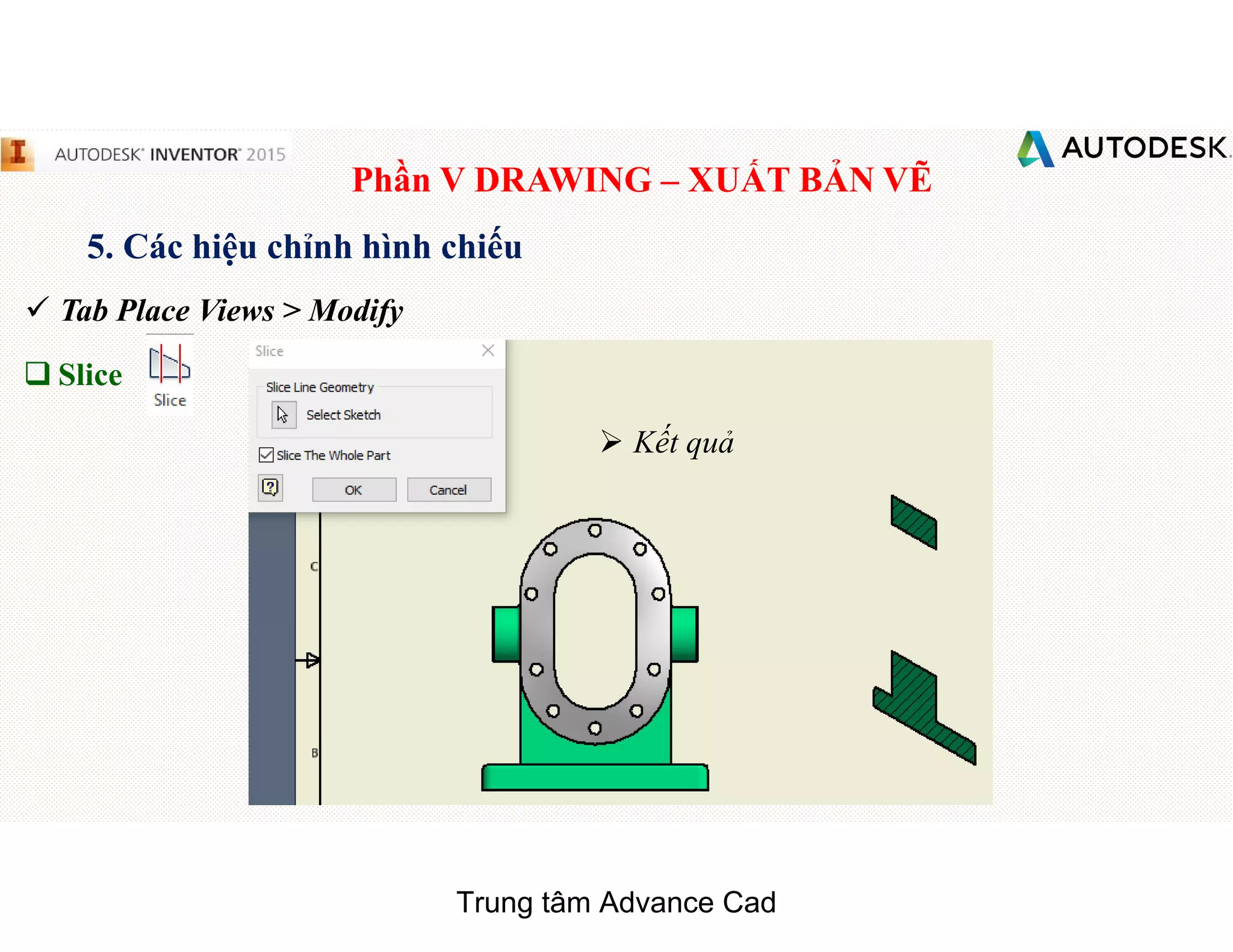

q Slice
 Kết quả

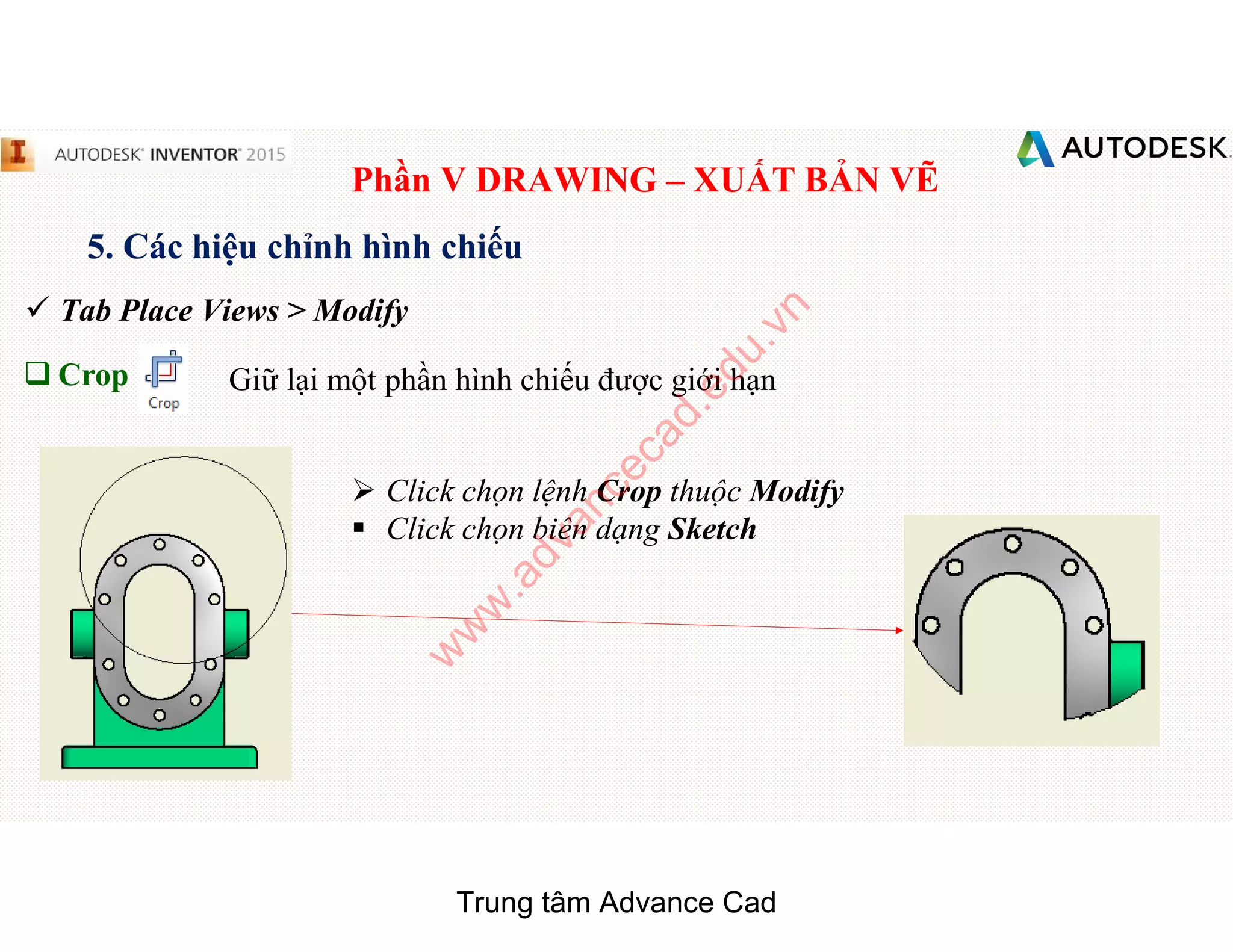

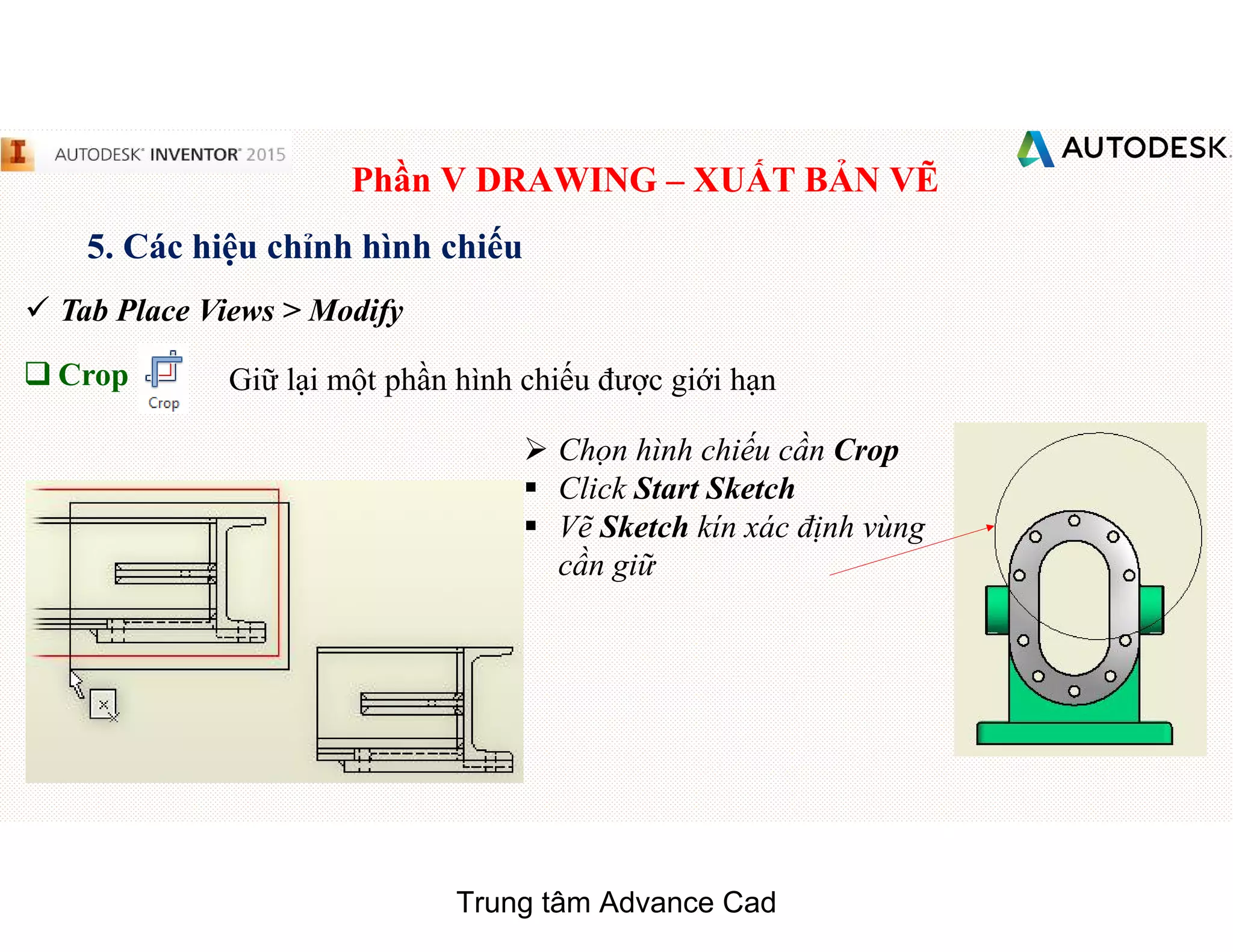

q Crop Giữ lại một phần hình chiếu được giới hạn
 Chọn hình chiếu cần Crop
§ Click Start Sketch
§ Vẽ Sketch kín xác định vùng
cần giữ

q Crop Giữ lại một phần hình chiếu được giới hạn
 Click chọn lệnh Crop thuộc Modify
§ Click chọn biên dạng Sketch
w
w
w
.advancecad.edu.vn

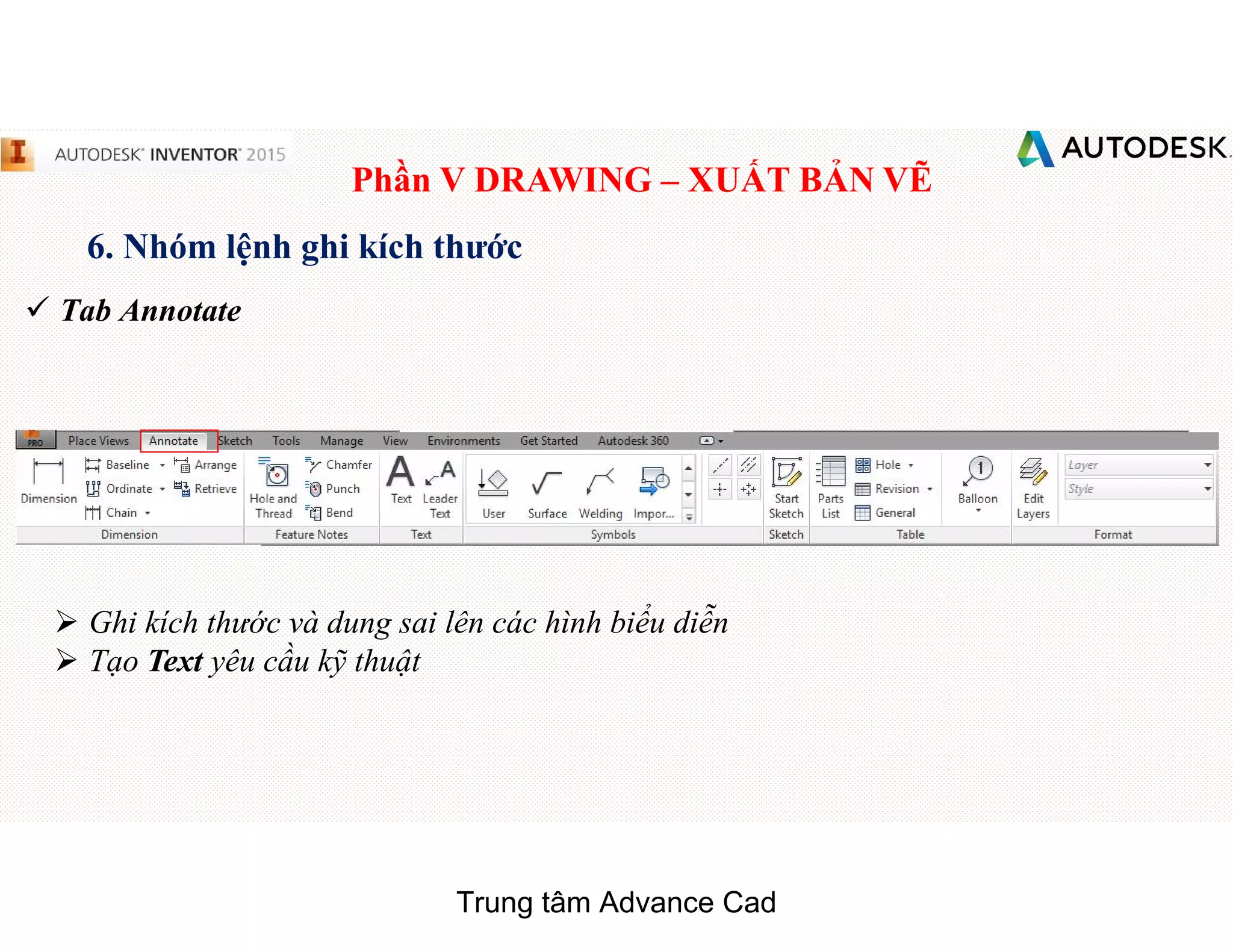

 Tab Annotate
 Ghi kích thước và dung sai lên các hình biểu diễn
 Tạo Text yêu cầu kỹ thuật

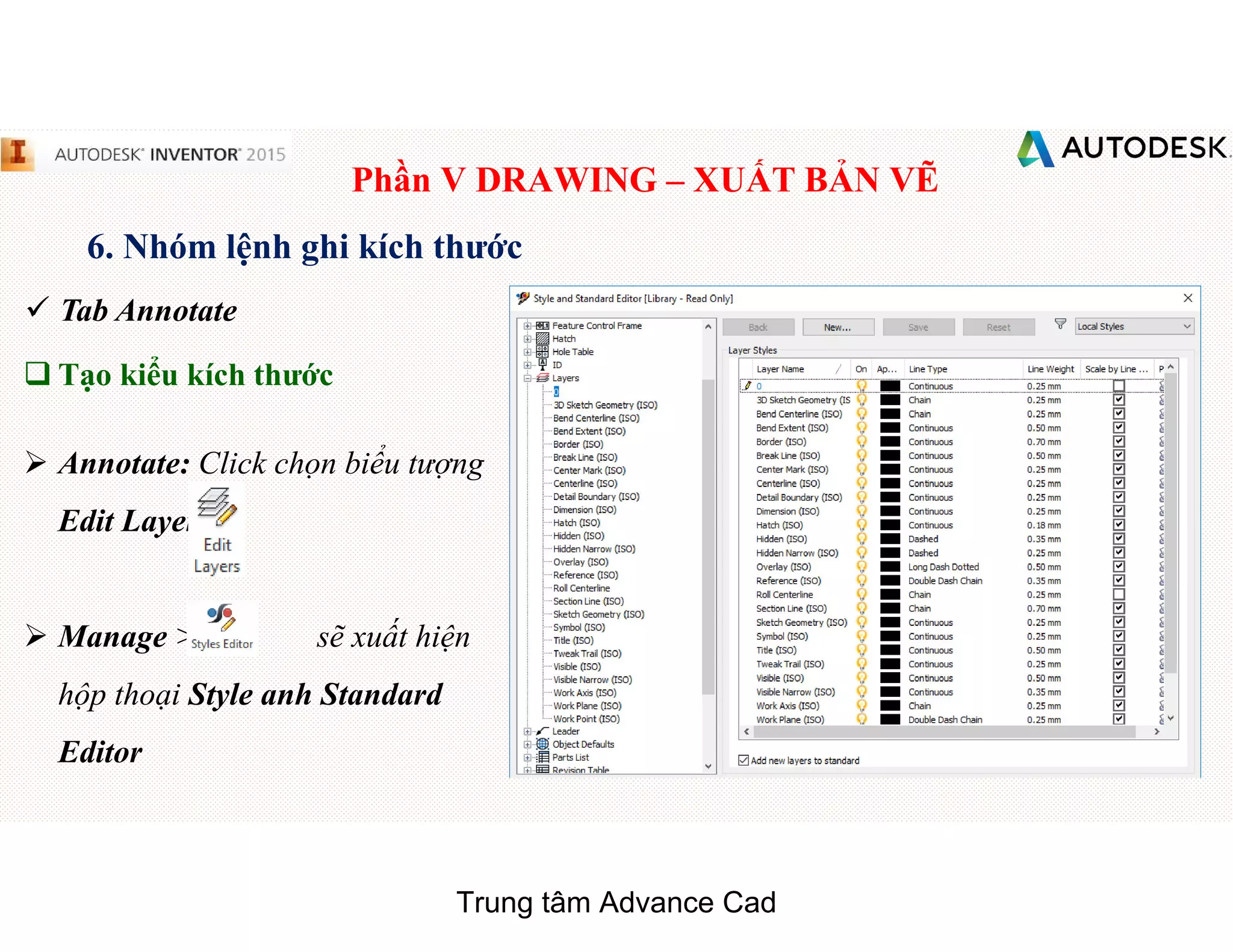

 Tab Annotate
q Tạo kiểu kích thước
 Annotate: Click chọn biểu tượng
Edit Layer
 Manage > sẽ xuất hiện
hộp thoại Style anh Standard
Editor

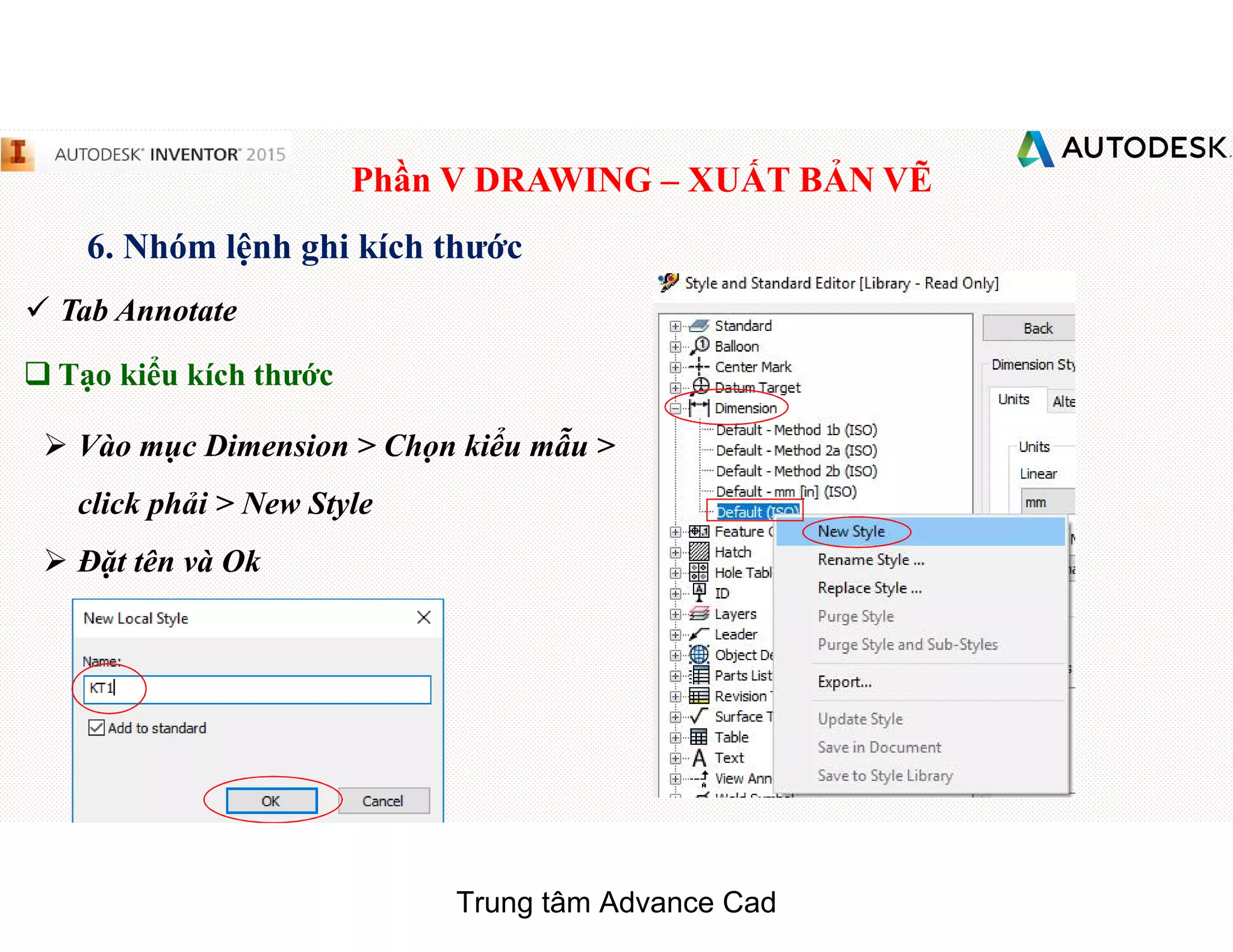

 Tab Annotate
 Vào mục Dimension > Chọn kiểu mẫu >
click phải > New Style
 Đặt tên và Ok

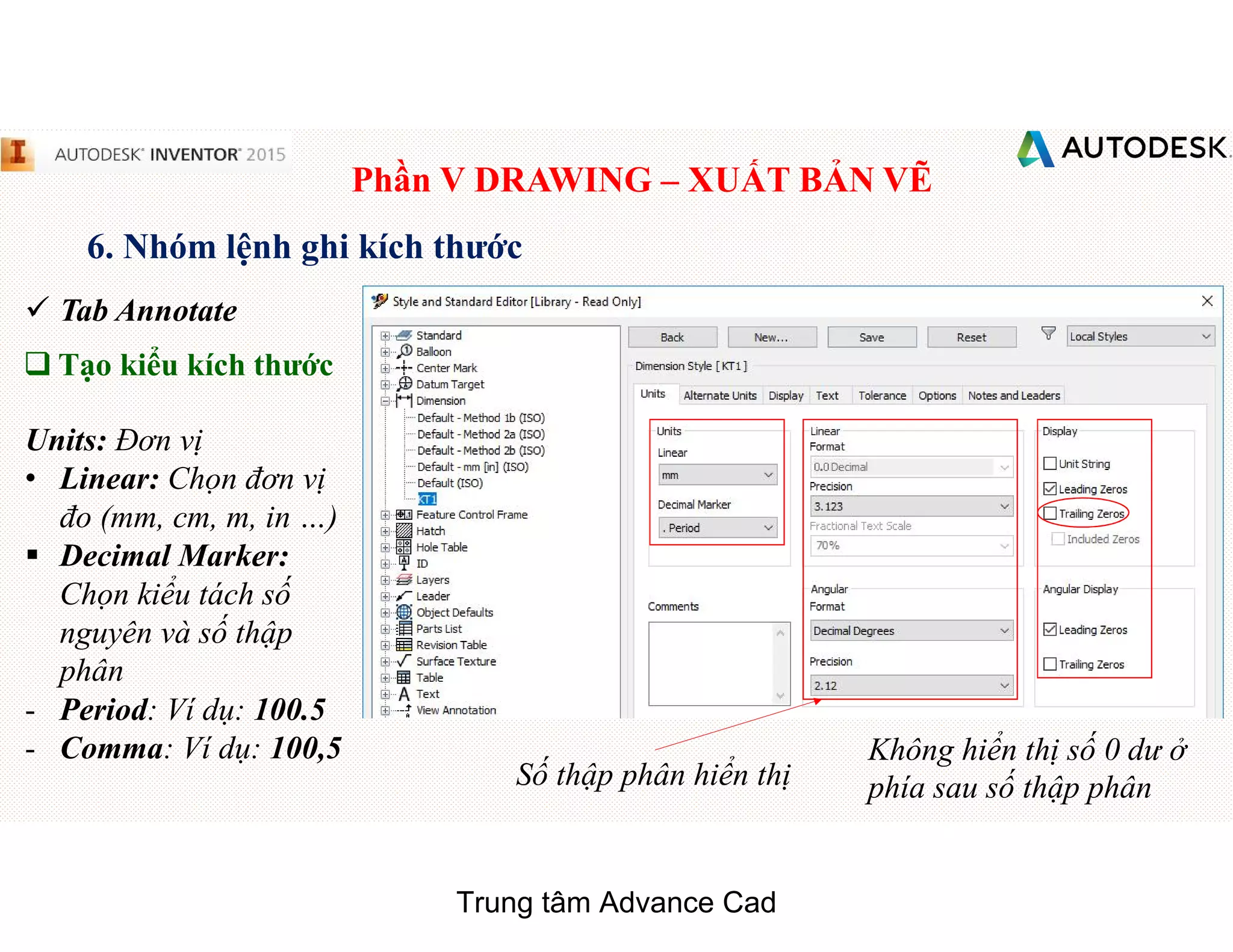

 Tab Annotate
Units: Đơn vị
• Linear: Chọn đơn vị
đo (mm, cm, m, in …)
§ Decimal Marker:
Chọn kiểu tách số
nguyên và số thập
phân
- Period: Ví dụ: 100.5
- Comma: Ví dụ: 100,5
Số thập phân hiển thị
Không hiển thị số 0 dư ở
phía sau số thập phân

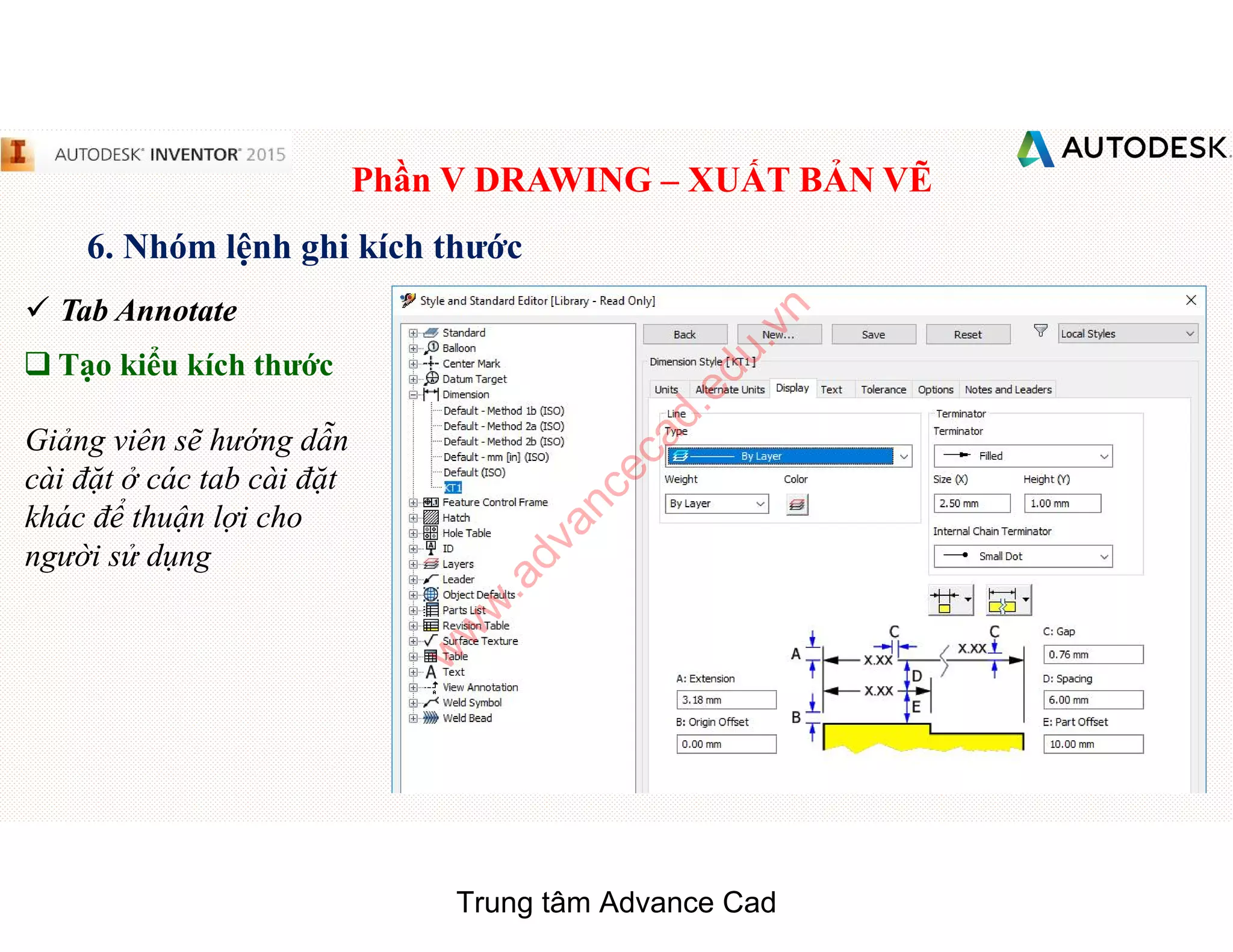

 Tab Annotate
Giảng viên sẽ hướng dẫn
cài đặt ở các tab cài đặt
khác để thuận lợi cho
người sử dụng
w
w
w
.advancecad.edu.vn

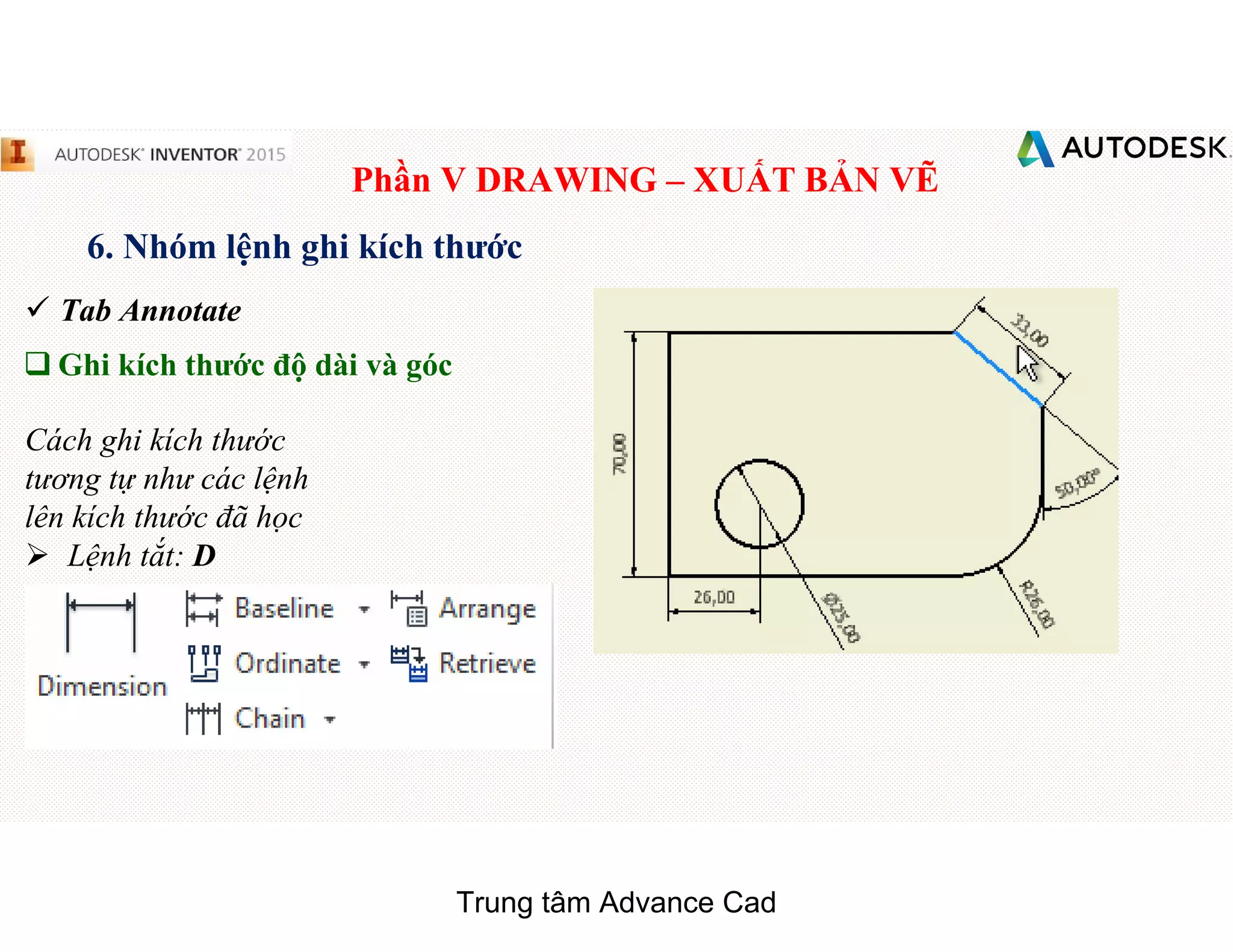

 Tab Annotate
q Ghi kích thước độ dài và góc
Cách ghi kích thước
tương tự như các lệnh
lên kích thước đã học
 Lệnh tắt: D

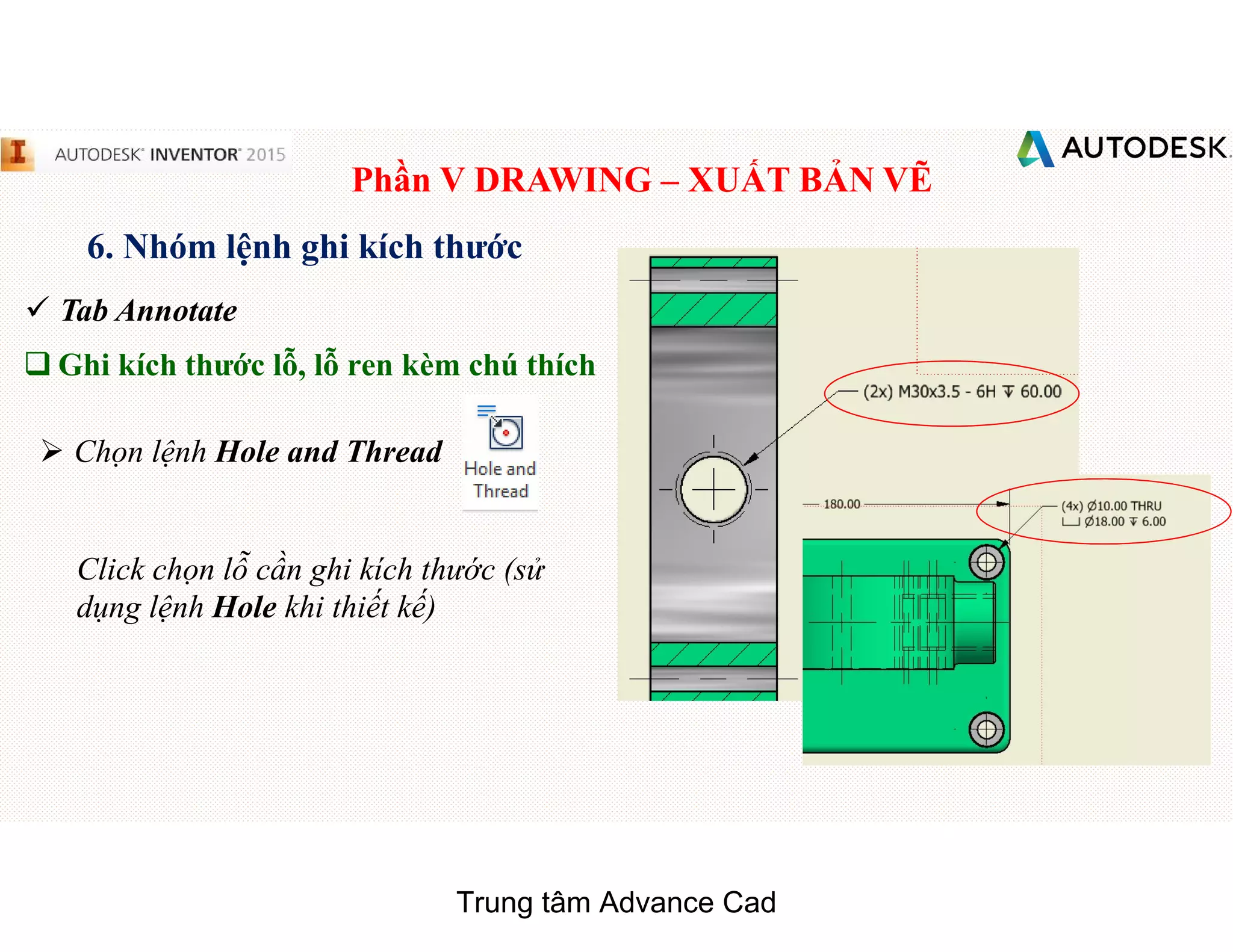

 Tab Annotate
q Ghi kích thước lỗ, lỗ ren kèm chú thích
 Chọn lệnh Hole and Thread
Click chọn lỗ cần ghi kích thước (sử
dụng lệnh Hole khi thiết kế)

 Tab Annotate

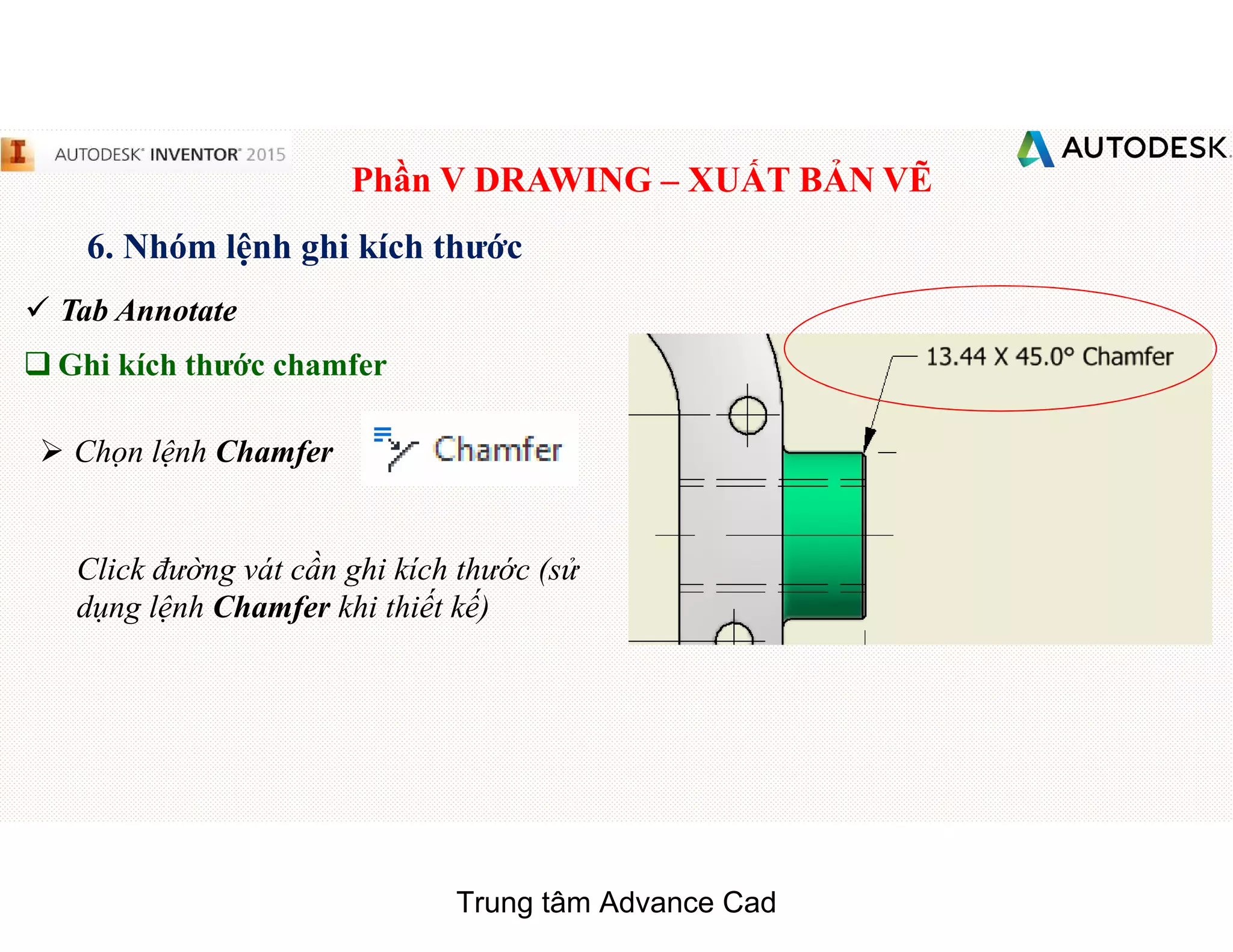

q Ghi kích thước chamfer
 Chọn lệnh Chamfer
Click đường vát cần ghi kích thước (sử
dụng lệnh Chamfer khi thiết kế)

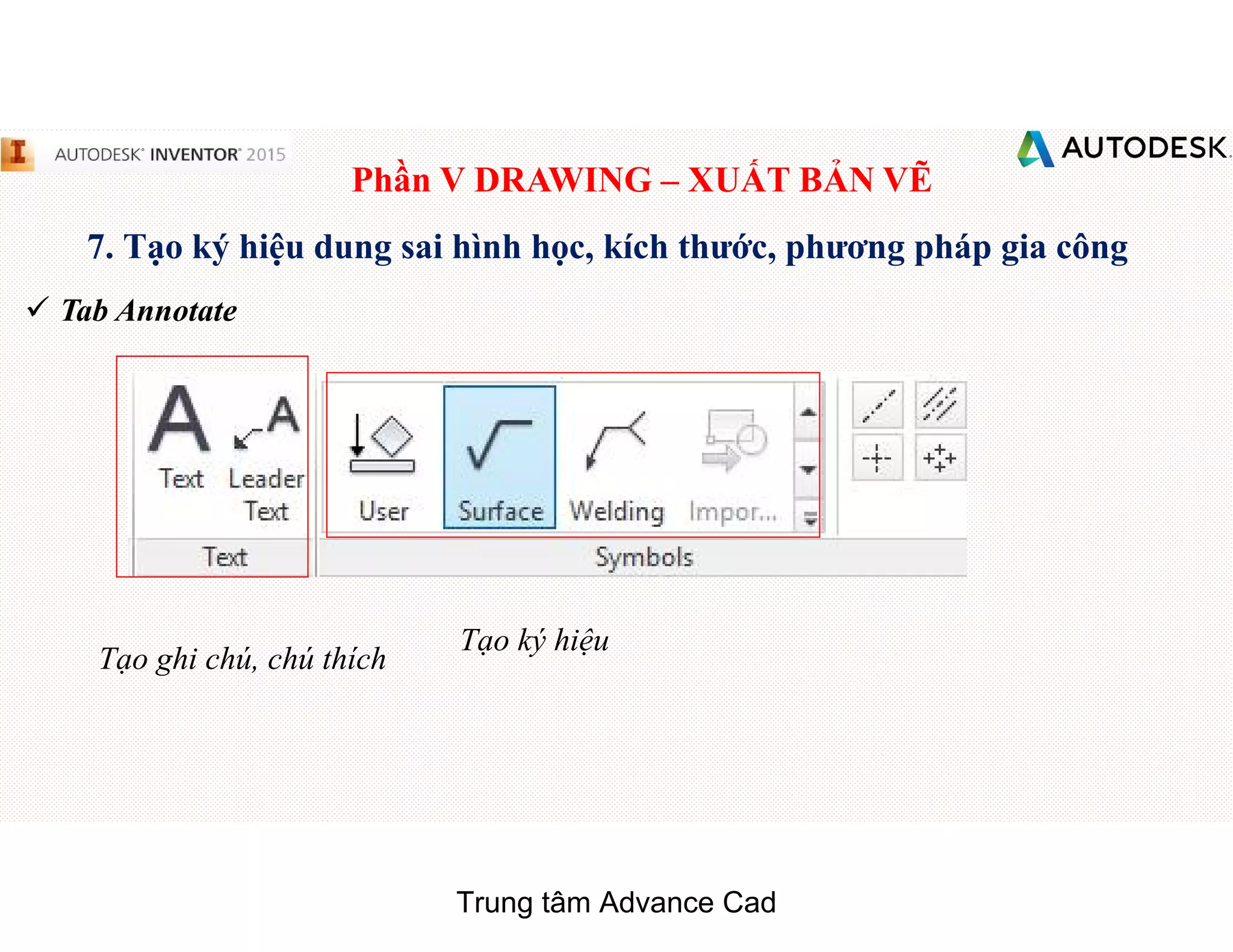

 Tab Annotate
Tạo ghi chú, chú thích
Tạo ký hiệu

 Tab Annotate

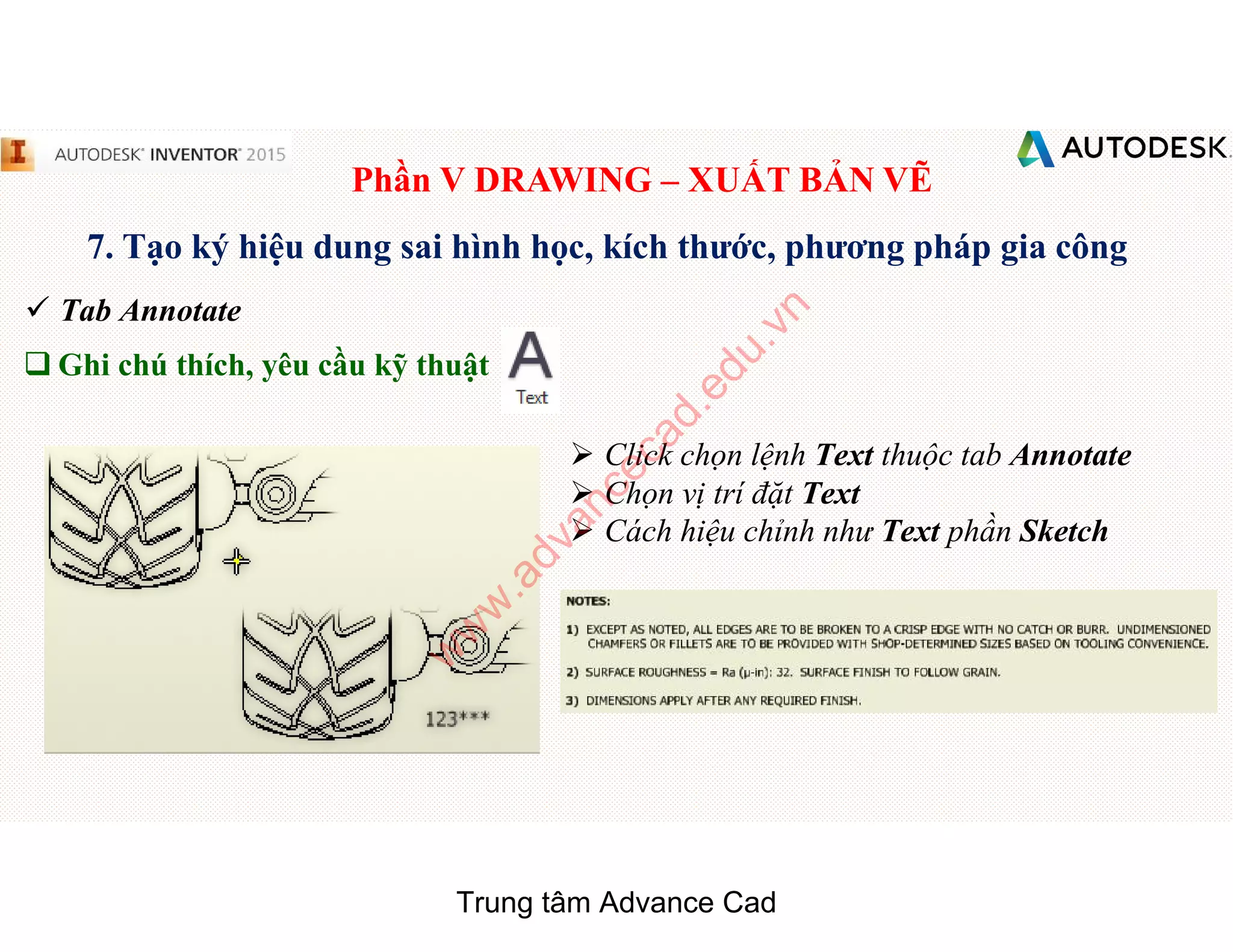

q Ghi chú thích, yêu cầu kỹ thuật
 Click chọn lệnh Text thuộc tab Annotate
 Chọn vị trí đặt Text
 Cách hiệu chỉnh như Text phần Sketch
w
w
w
.advancecad.edu.vn

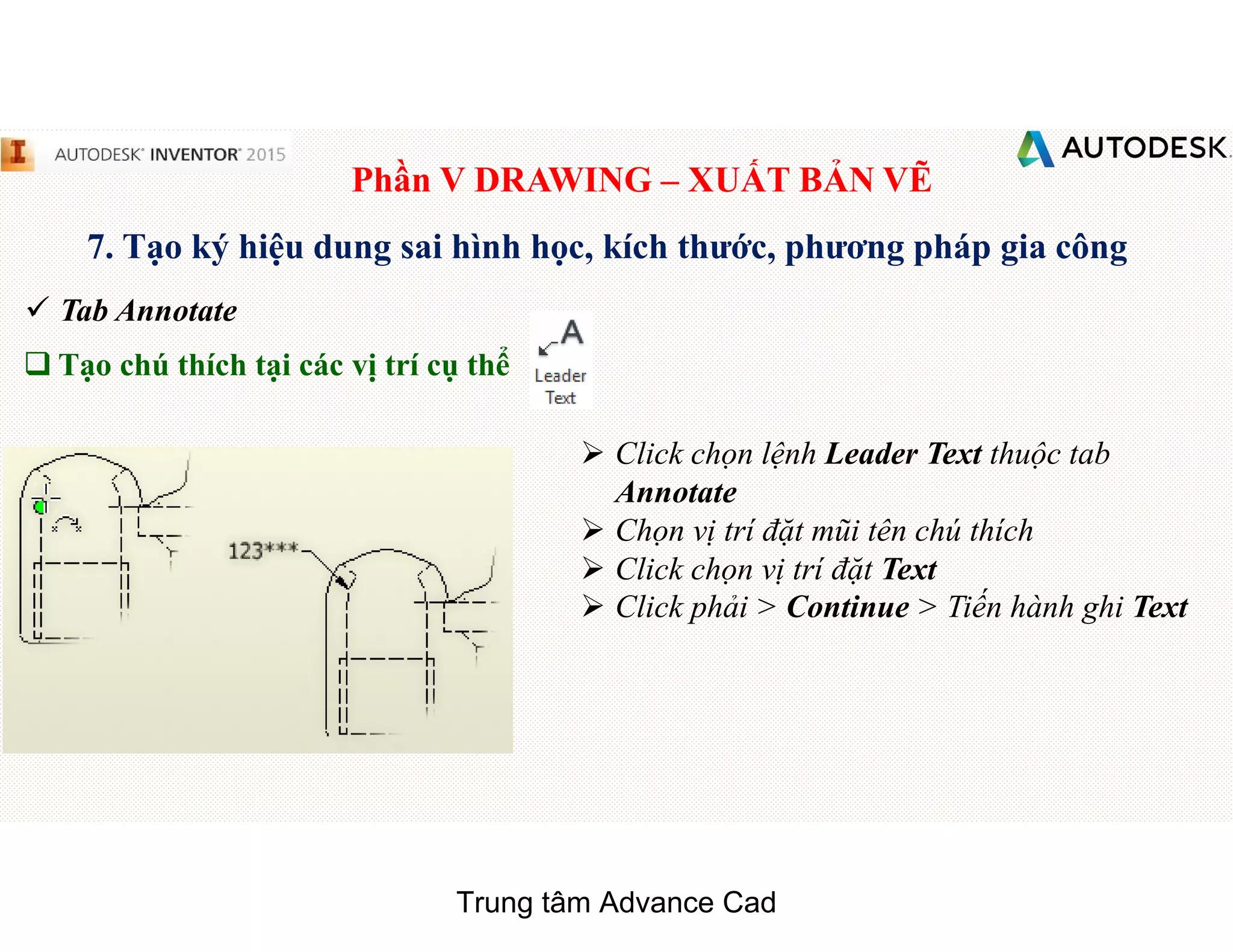

 Tab Annotate
q Tạo chú thích tại các vị trí cụ thể
 Click chọn lệnh Leader Text thuộc tab
Annotate
 Chọn vị trí đặt mũi tên chú thích
 Click chọn vị trí đặt Text
 Click phải > Continue > Tiến hành ghi Text

 Tab Annotate
q Ký hiệu độ nhám, phương pháp gia công
 Click chọn lệnh Surface thuộc tab Annotate
 Chọn vị trí đặt mũi tên nếu cần kéo dài
 Click phải > Continue > Tiến hành tạo yêu cầu

 Tab Annotate

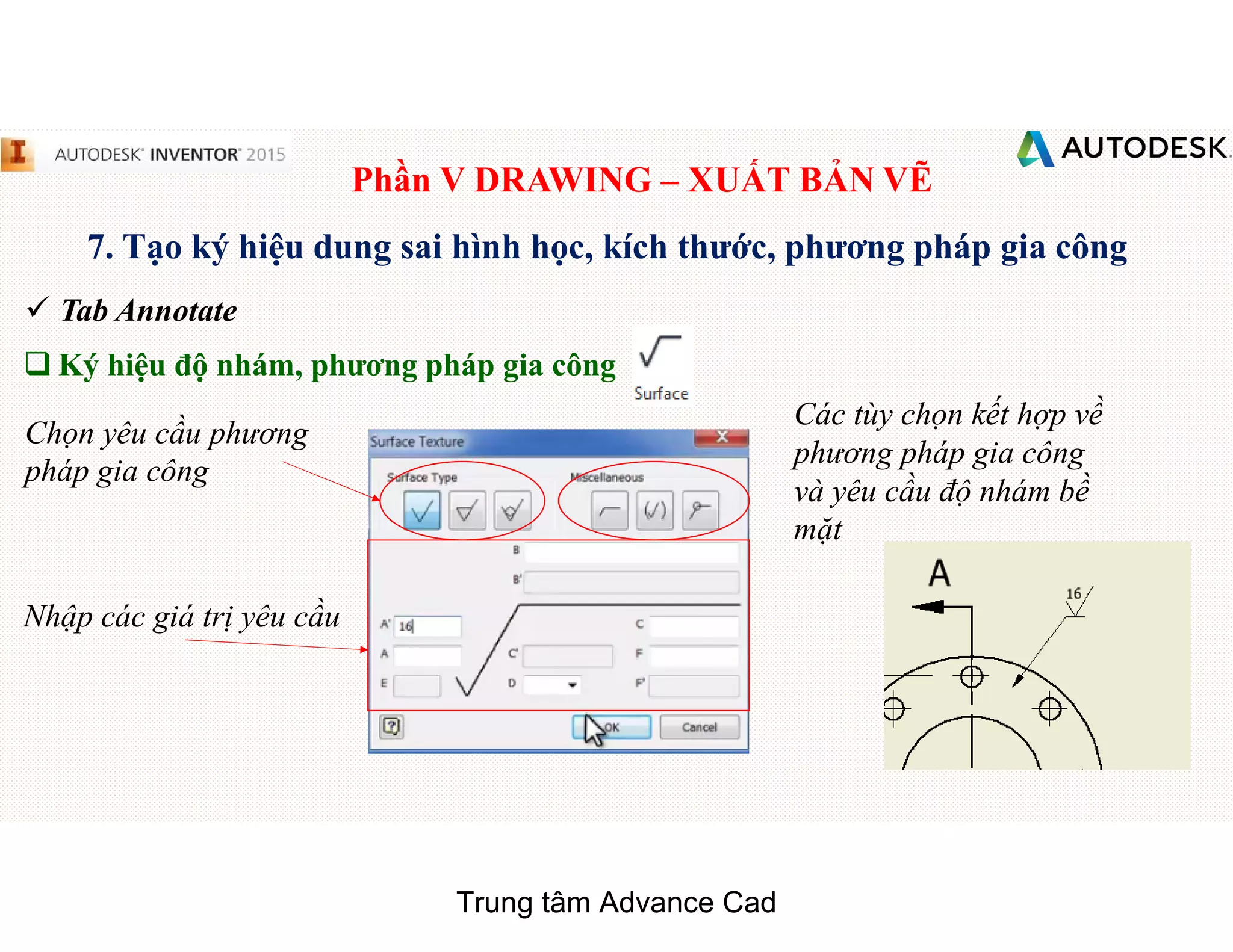

q Ký hiệu độ nhám, phương pháp gia công
Chọn yêu cầu phương
pháp gia công
Nhập các giá trị yêu cầu
Các tùy chọn kết hợp về
phương pháp gia công
và yêu cầu độ nhám bề
mặt

 Tab Annotate

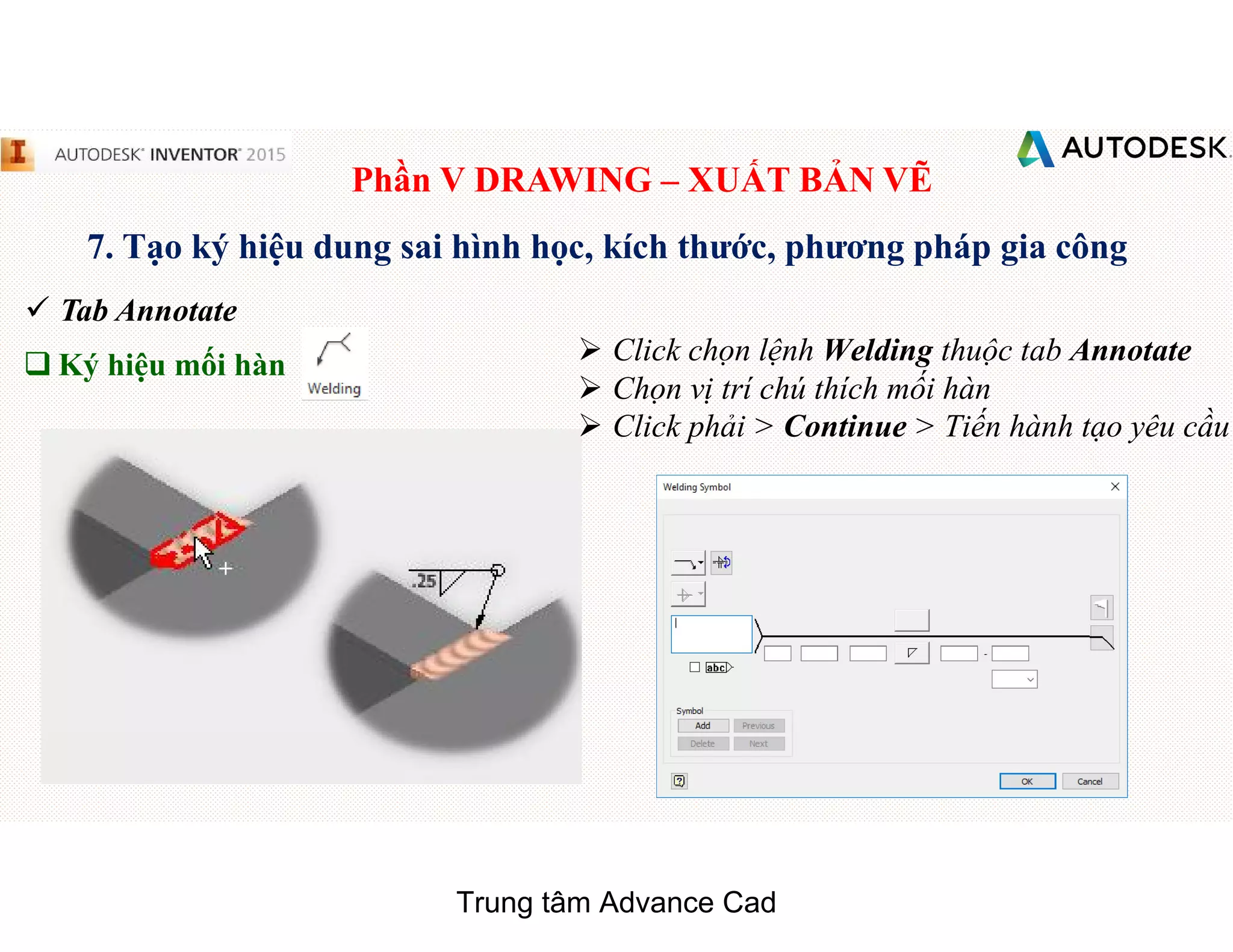

q Ký hiệu mối hàn  Click chọn lệnh Welding thuộc tab Annotate
 Chọn vị trí chú thích mối hàn
 Click phải > Continue > Tiến hành tạo yêu cầu

 Tab Annotate
q Tạo đường tâm

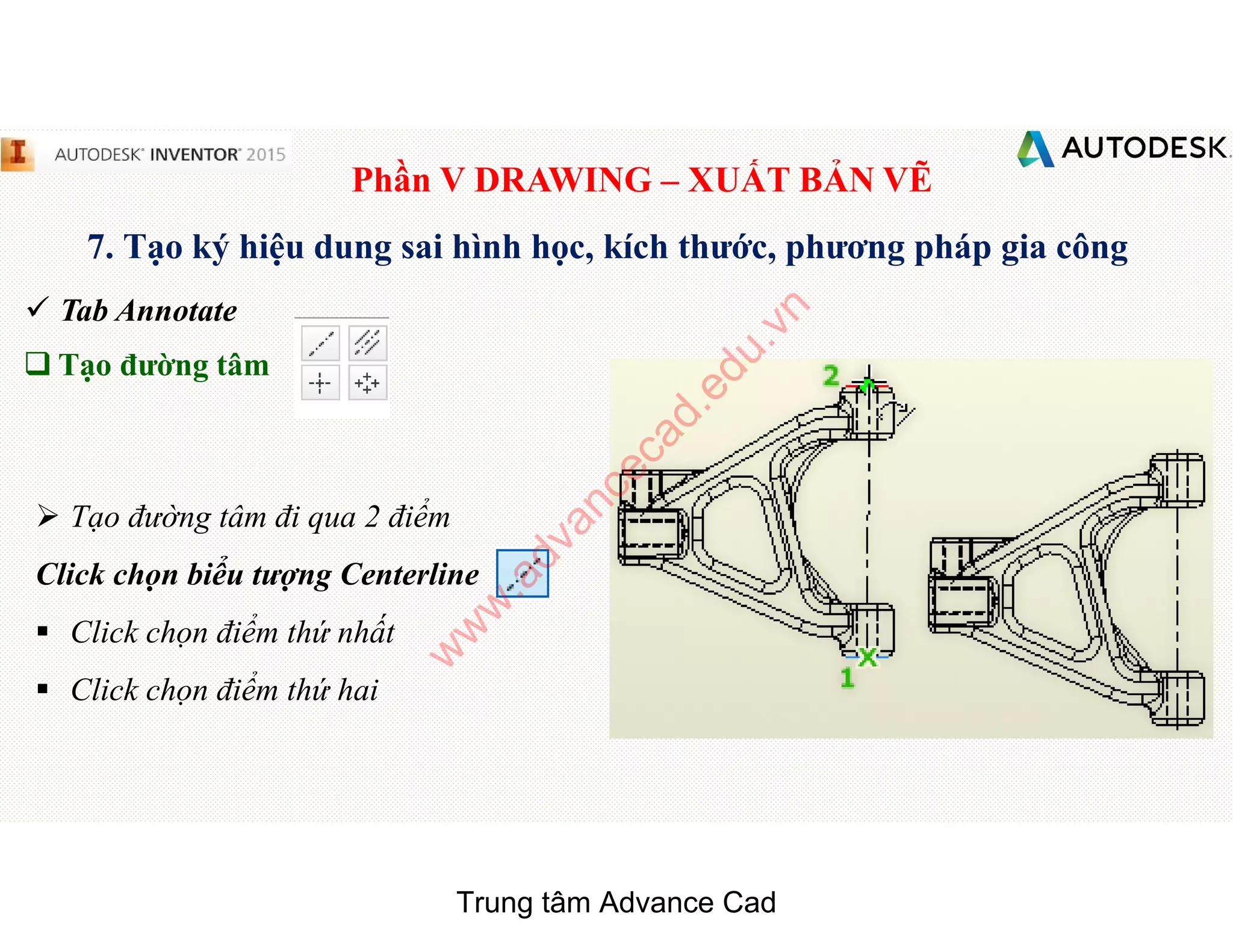

 Tạo đường tâm đi qua 2 điểm
Click chọn biểu tượng Centerline
§ Click chọn điểm thứ nhất
§ Click chọn điểm thứ hai
w
w
w
.advancecad.edu.vn

 Tab Annotate
 Tạo Centerline nằm giữa 2 đoạn thẳng
Click chọn biểu tượng Centerline Bisector
§ Click chọn đoạn thẳng thứ nhất
§ Click chọn đoạn thẳng thứ hai

 Tab Annotate
 Tạo dấu tâm cho đường (cung) tròn
Click chọn biểu tượng Center Mark
§ Click chọn đường (cung) tròn cần
đánh dấu tâm

 Tab Annotate

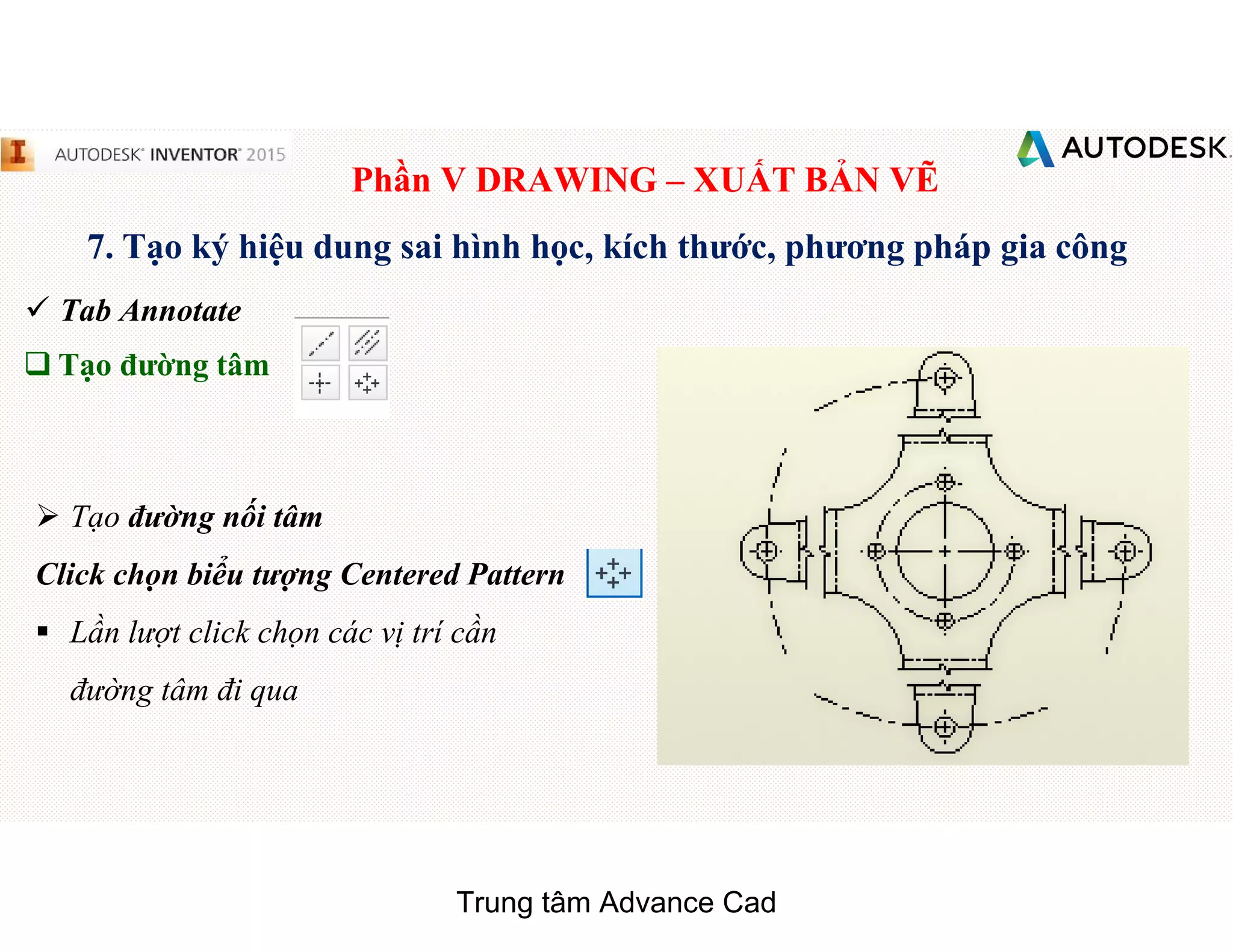

 Tạo đường nối tâm
Click chọn biểu tượng Centered Pattern
§ Lần lượt click chọn các vị trí cần
đường tâm đi qua

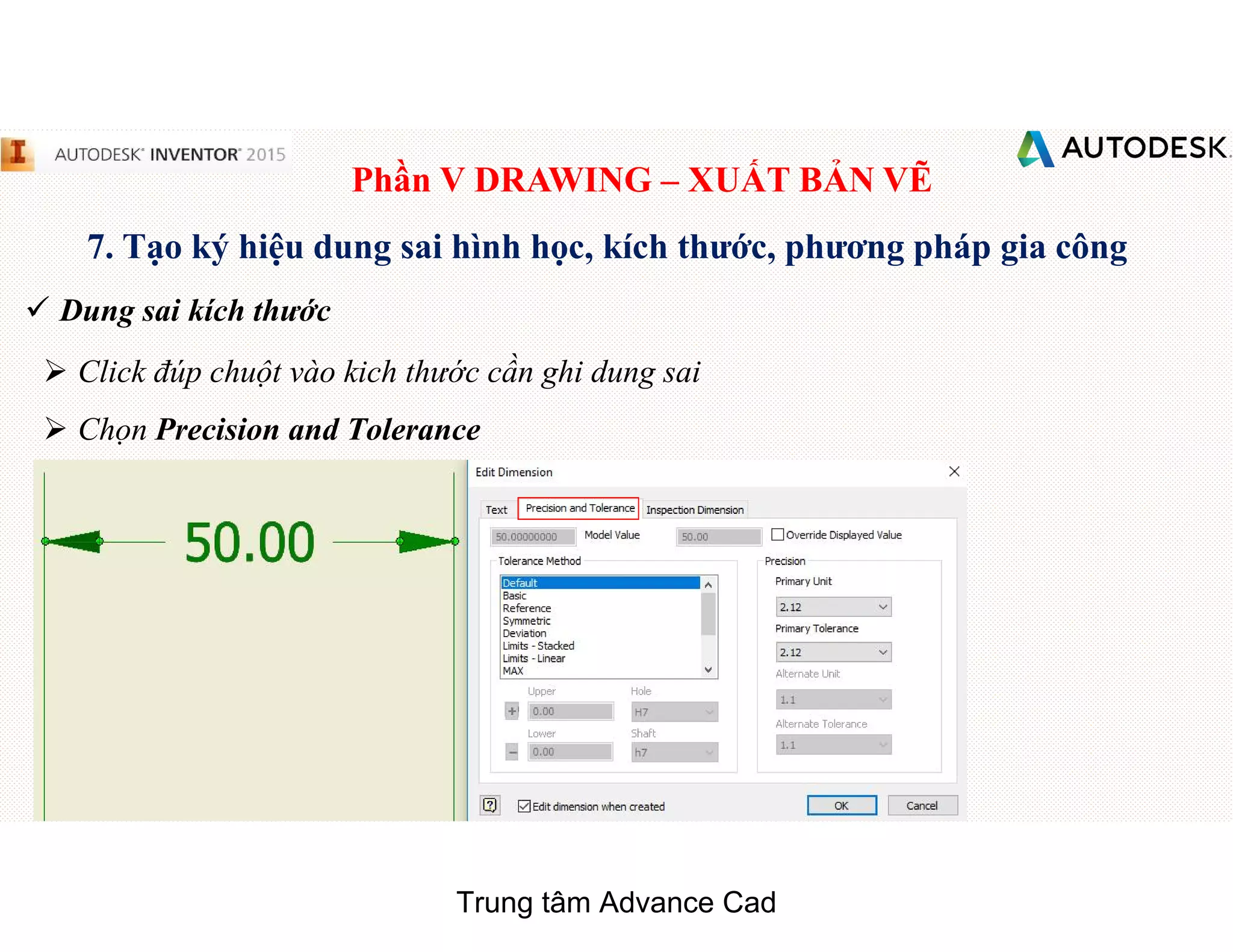

 Dung sai kích thước
 Click đúp chuột vào kich thước cần ghi dung sai
 Chọn Precision and Tolerance

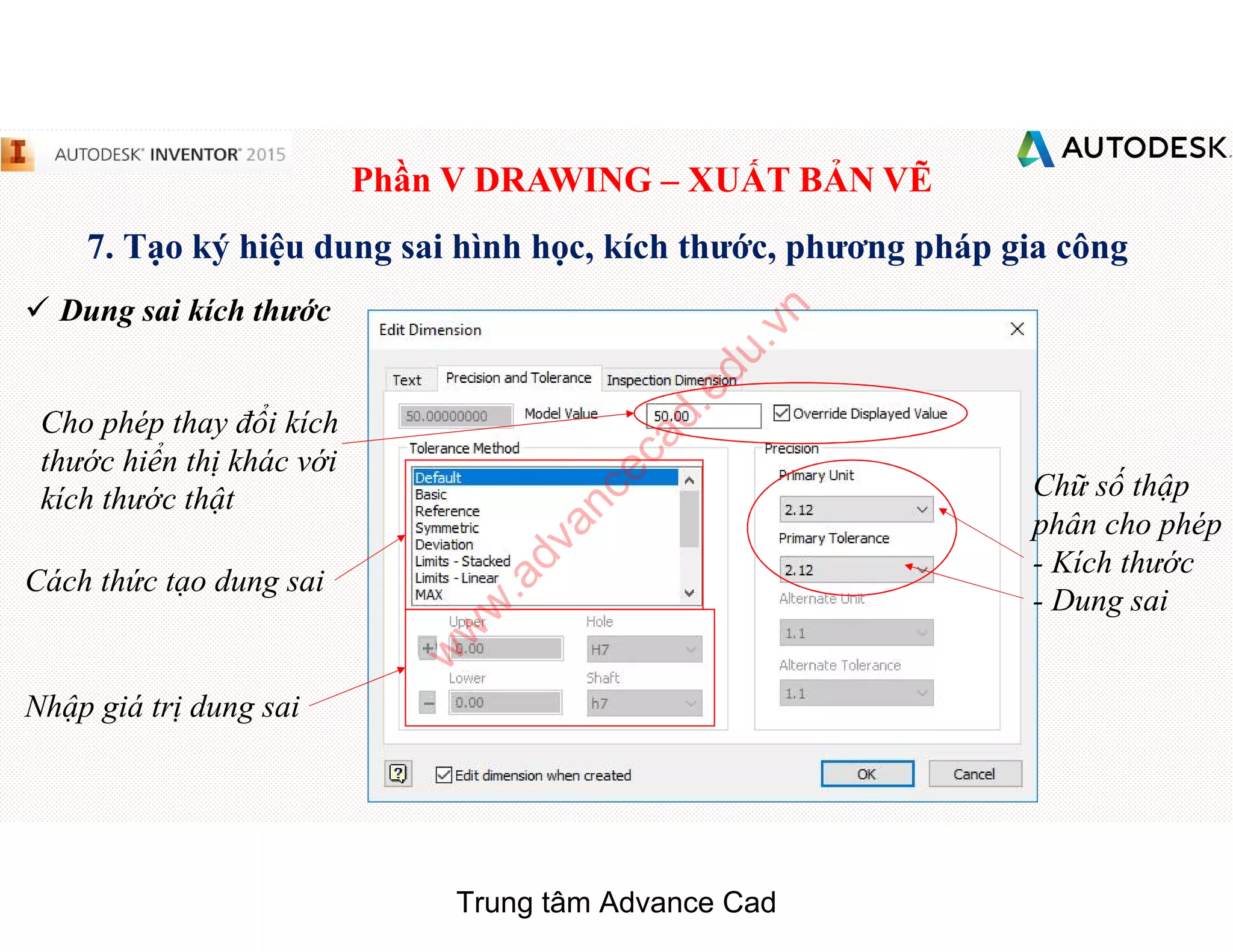

Cho phép thay đổi kích
thước hiển thị khác với
kích thước thật
Cách thức tạo dung sai
Chữ số thập
phân cho phép
- Kích thước
- Dung sai
Nhập giá trị dung sai
w
w
w
.advancecad.edu.vn

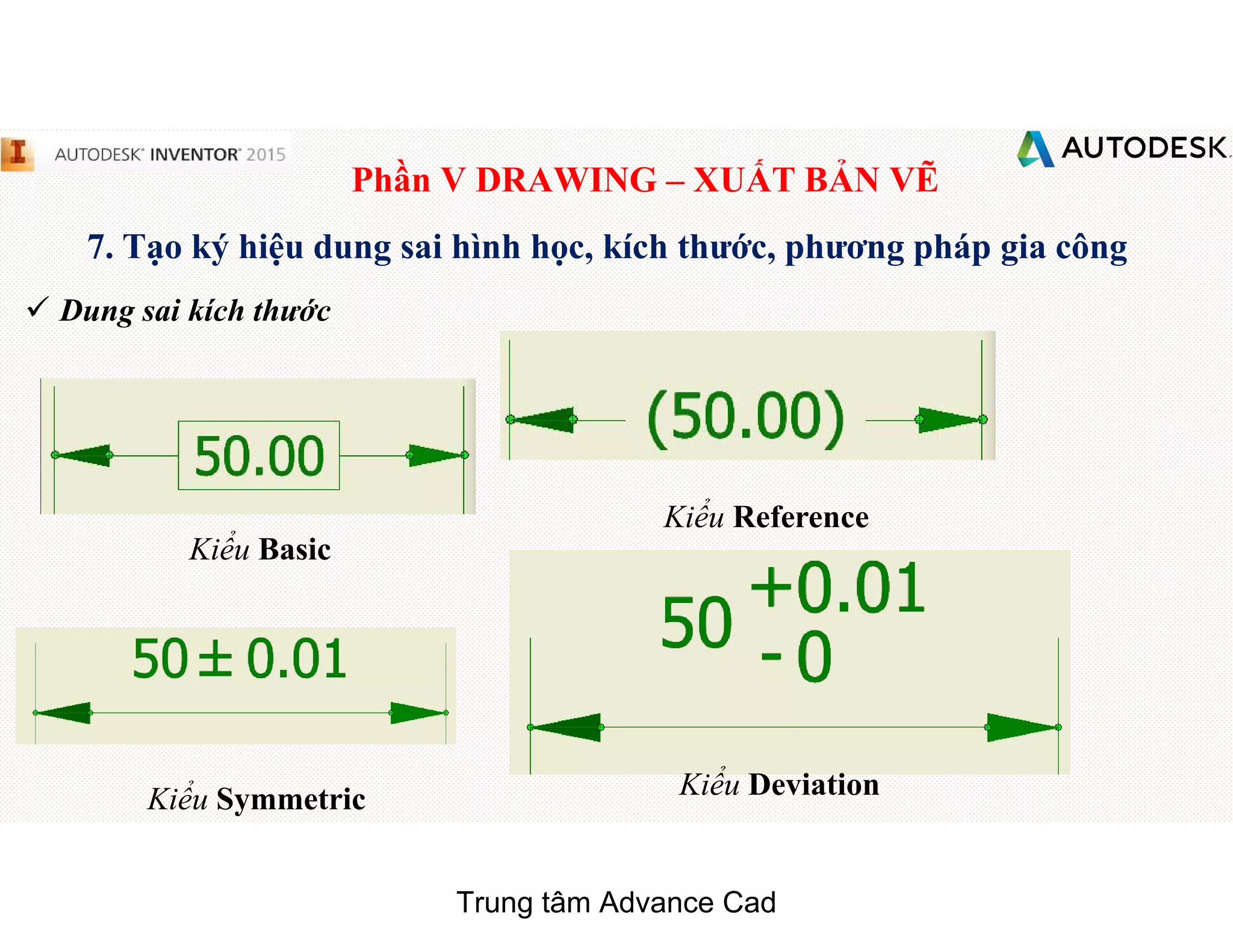

Kiểu Basic
Kiểu Reference
Kiểu Symmetric Kiểu Deviation

Kiểu Limits-Stacked Kiểu Limits-Linear
Kiểu Max Kiểu Min

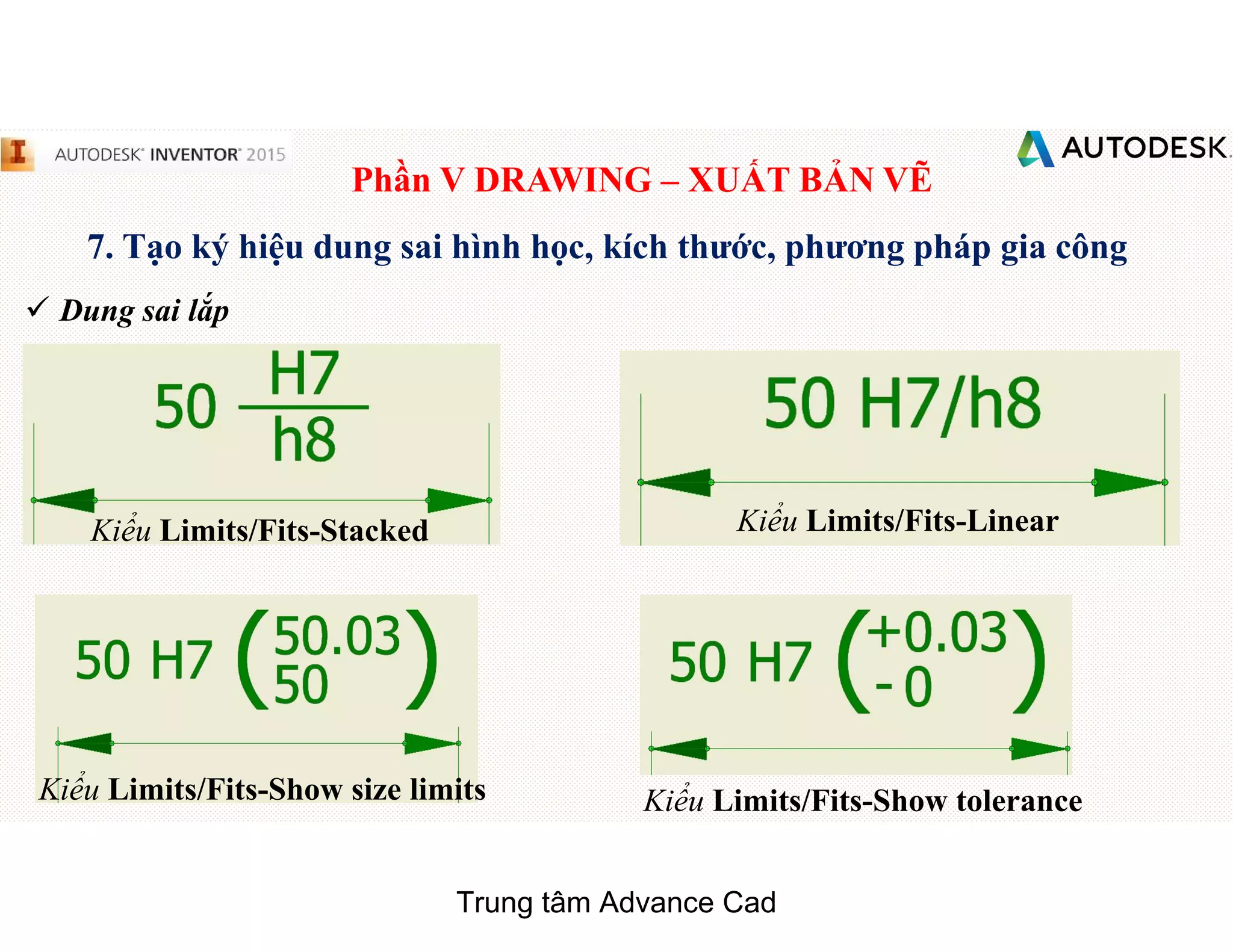

 Dung sai lắp
Kiểu Limits/Fits-Stacked Kiểu Limits/Fits-Linear
Kiểu Limits/Fits-Show size limits Kiểu Limits/Fits-Show tolerance

 Tạo bản vẽ phân rã
Mô hình lắp ráp
Xuất bản vẽ phân rã chi tiết

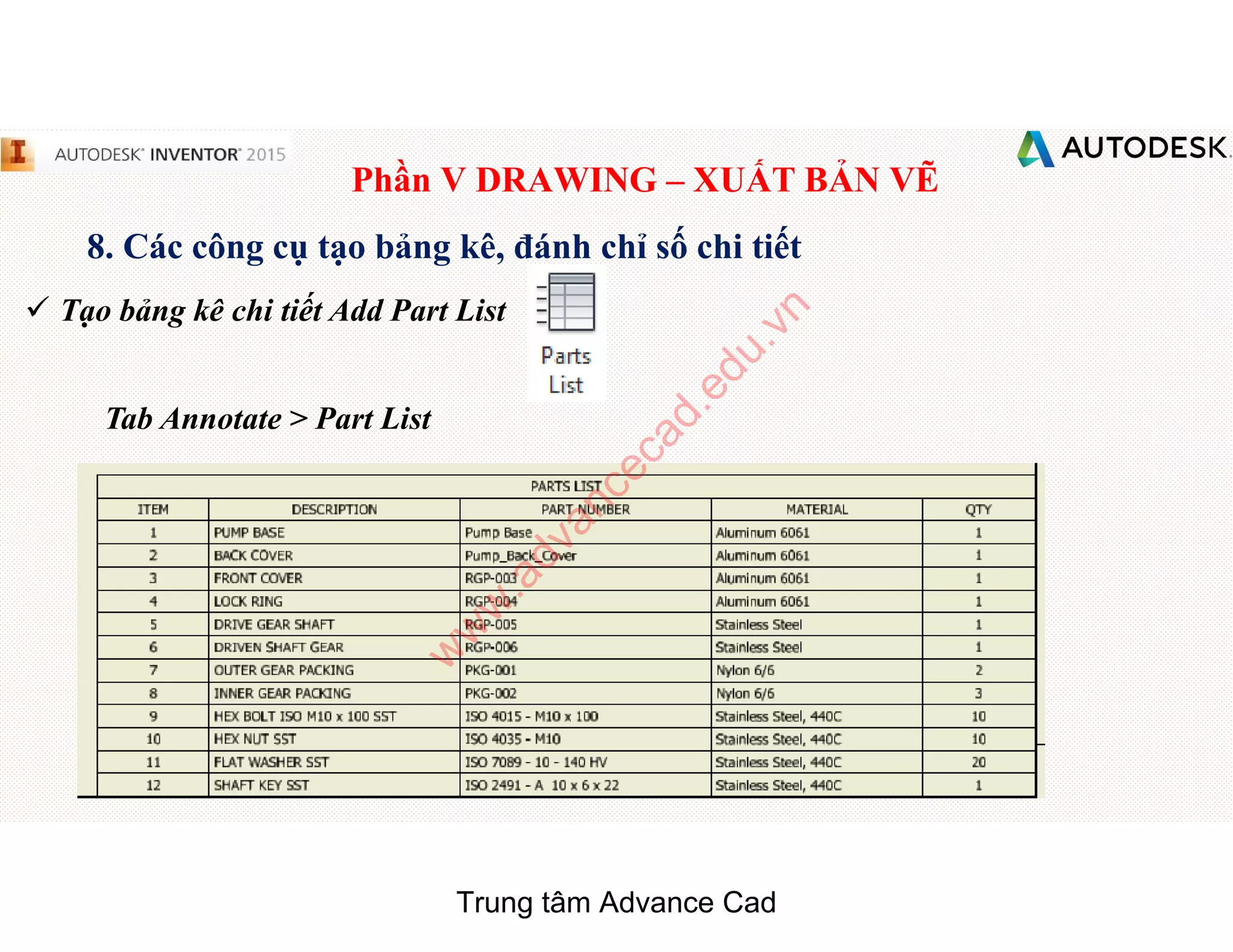

 Tạo bảng kê chi tiết Add Part List
Tab Annotate > Part List
w
w
w
.advancecad.edu.vn

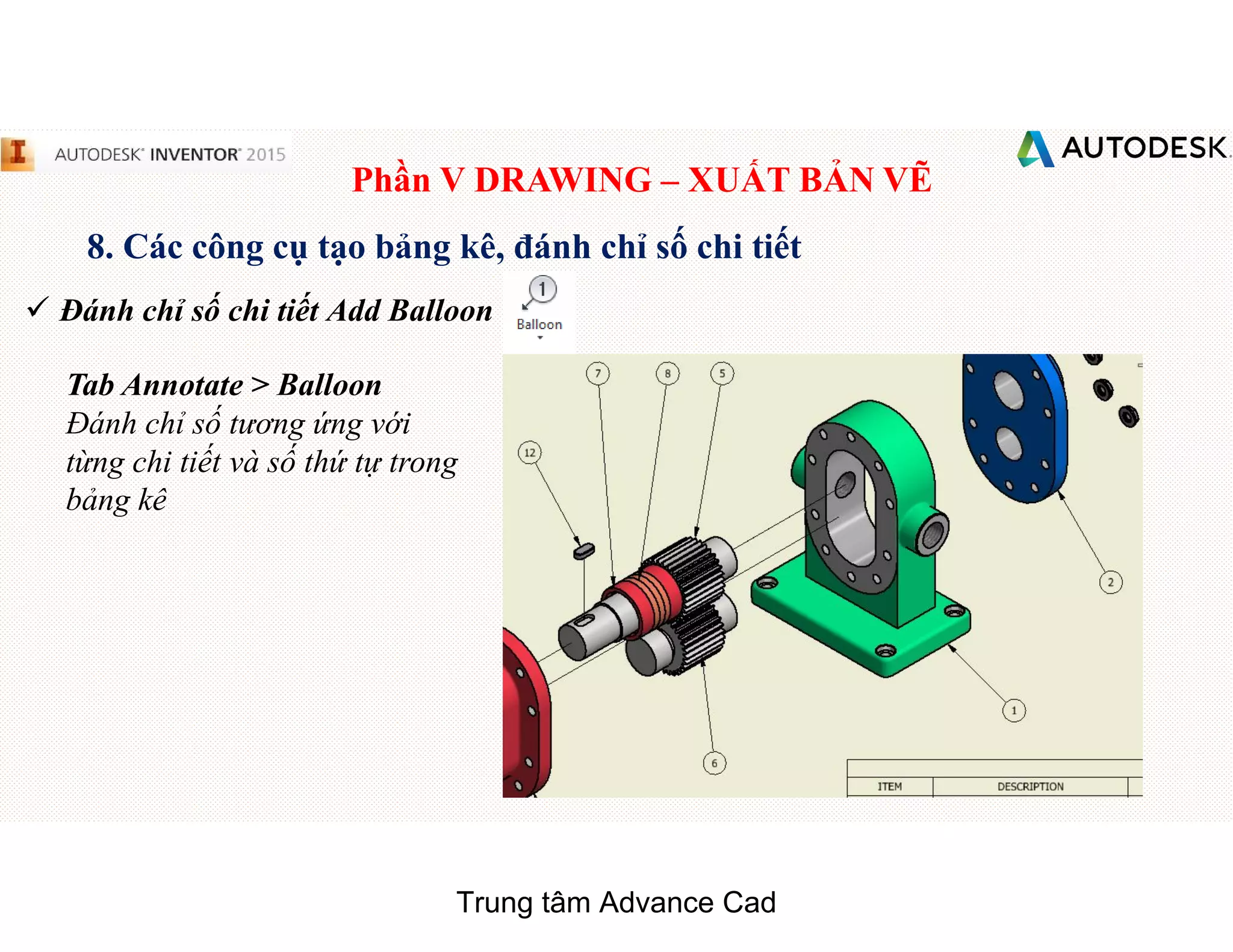

 Đánh chỉ số chi tiết Add Balloon
Tab Annotate > Balloon
Đánh chỉ số tương ứng với
từng chi tiết và số thứ tự trong
bảng kê

 Bản vẽ phân rã hoàn chỉnh

9. Bài tập tổng hợp xuất bản vẽ Drawing
 Bài tập thực hành do giảng viên gửi
 Chỉnh sửa bài tập thực hành về nhà
 Hướng dẫn, chỉnh sửa bài tập thực hành tại lớp
 Kiểm tra kết thúc phần Drawing

Giáo trình xuất bản vẽ Autodesk Inventor 2015 ( Advance CAD)

More Related Content

What's hot

Viewers also liked

Similar to Giáo trình xuất bản vẽ Autodesk Inventor 2015 ( Advance CAD)

More from Trung tâm Advance Cad

Giáo trình xuất bản vẽ Autodesk Inventor 2015 ( Advance CAD)
