Lắp ráp (Inventor)

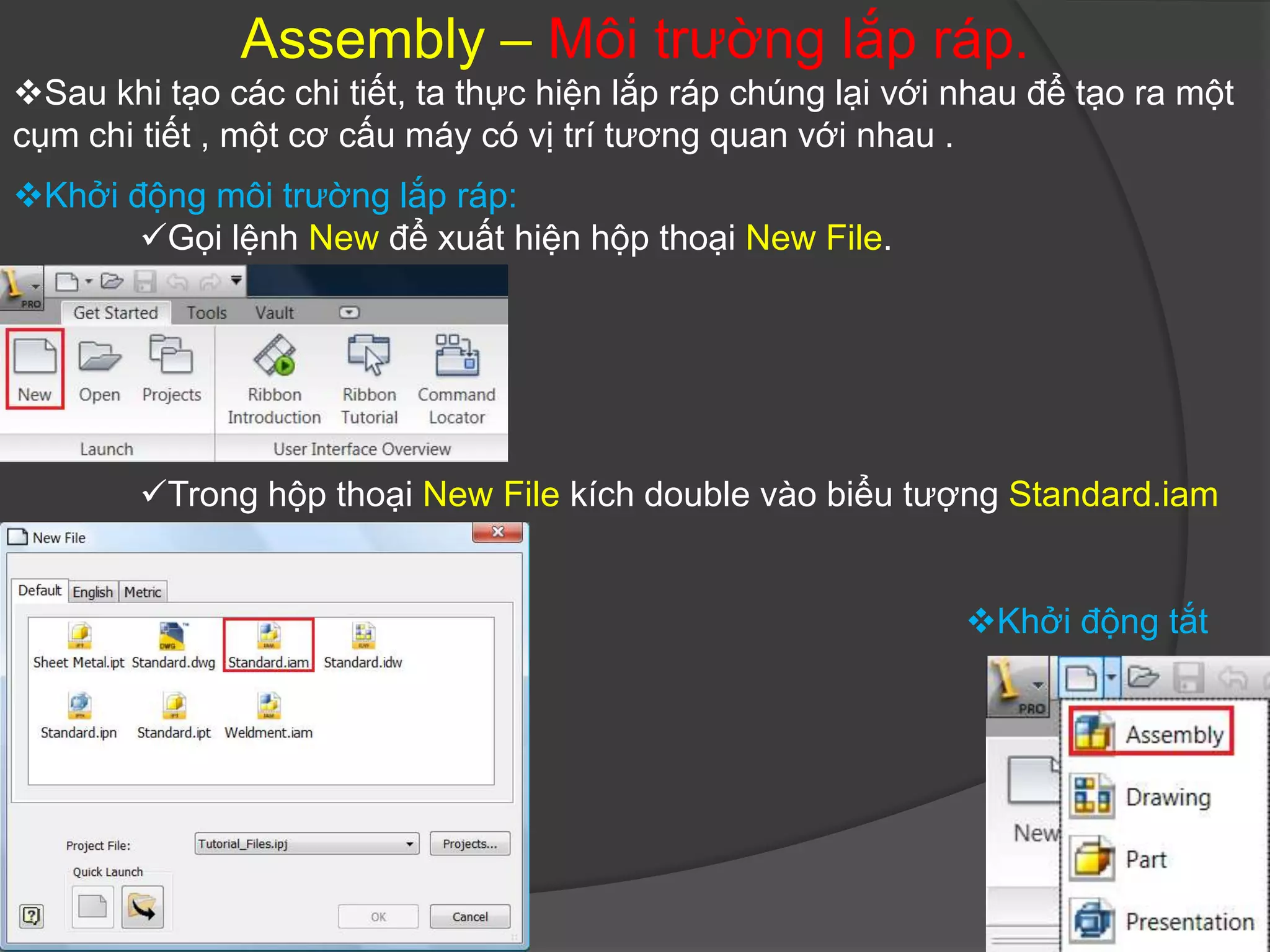

Assembly – Môi trường lắp ráp.
Sau khi tạo các chi tiết, ta thực hiện lắp ráp chúng lại với nhau để tạo ra một
cụm chi tiết , một cơ cấu máy có vị trí tương quan với nhau .
Khởi động môi trường lắp ráp:
Gọi lệnh New để xuất hiện hộp thoại New File.

Trong hộp thoại New File kích double vào biểu tượng Standard.iam

Khởi động tắt

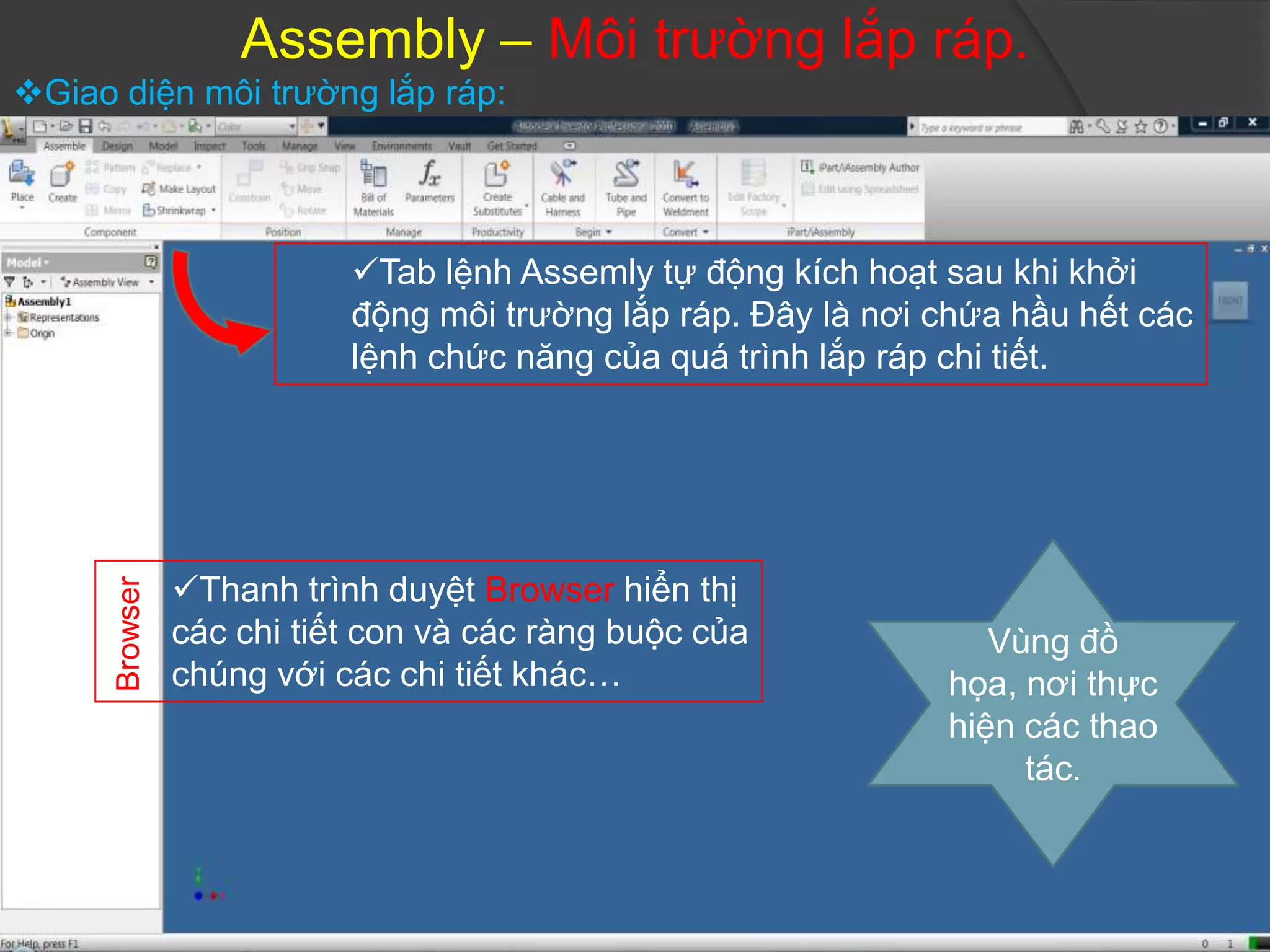

Giao diện môi trường lắp ráp:

Tab lệnh Assemly tự động kích hoạt sau khi khởi
động môi trường lắp ráp. Đây là nơi chứa hầu hết các
lệnh chức năng của quá trình lắp ráp chi tiết.

Thanh trình duyệt Browser hiển thị
Browser

các chi tiết con và các ràng buộc của Vùng đồ
chúng với các chi tiết khác… họa, nơi thực
hiện các thao
tác.

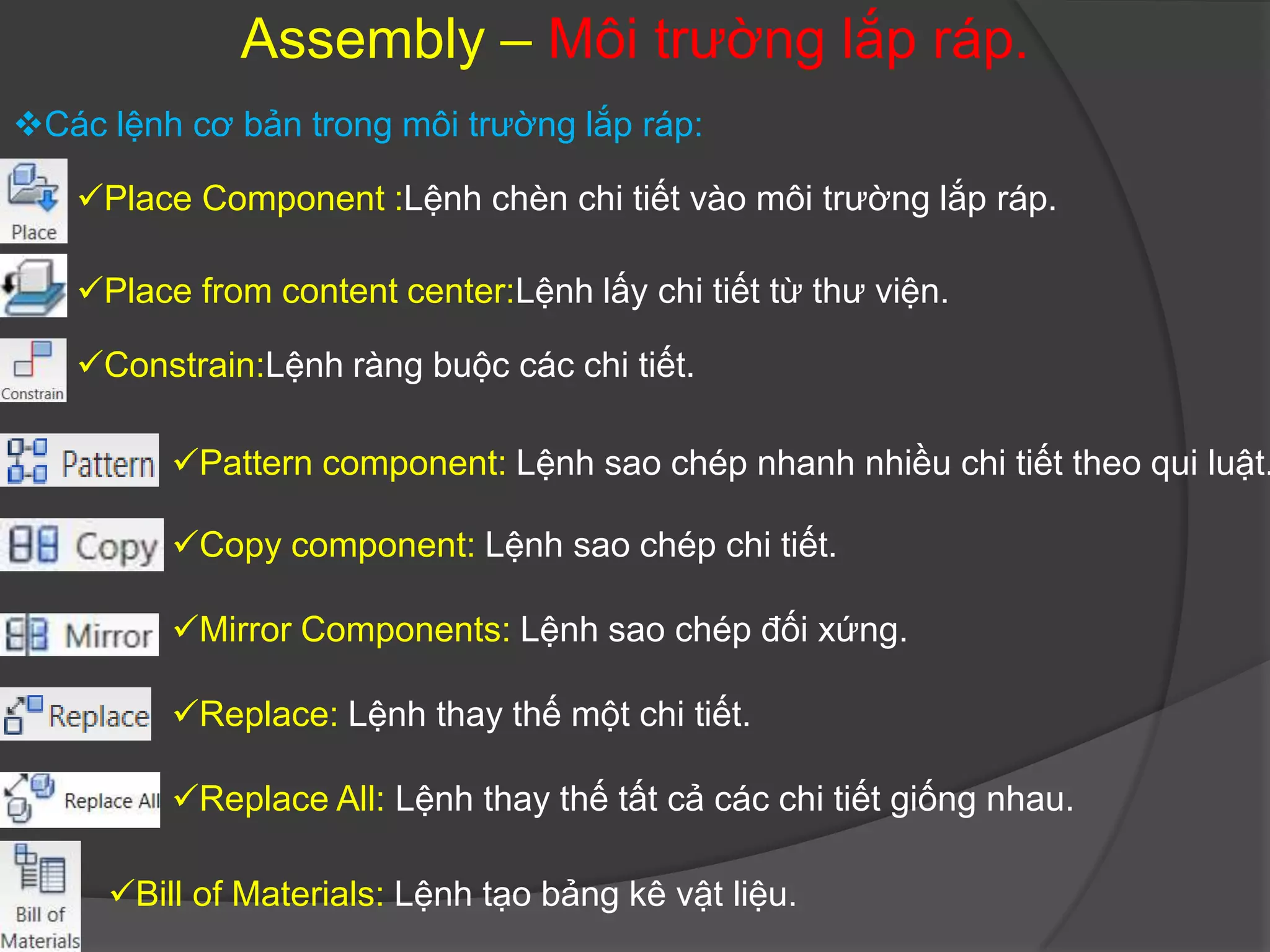

Các lệnh cơ bản trong môi trường lắp ráp:

Place Component :Lệnh chèn chi tiết vào môi trường lắp ráp.

Place from content center:Lệnh lấy chi tiết từ thư viện.

Constrain:Lệnh ràng buộc các chi tiết.

Pattern component: Lệnh sao chép nhanh nhiều chi tiết theo qui luật.

Copy component: Lệnh sao chép chi tiết.

Mirror Components: Lệnh sao chép đối xứng.

Replace: Lệnh thay thế một chi tiết.

Replace All: Lệnh thay thế tất cả các chi tiết giống nhau.

Bill of Materials: Lệnh tạo bảng kê vật liệu.

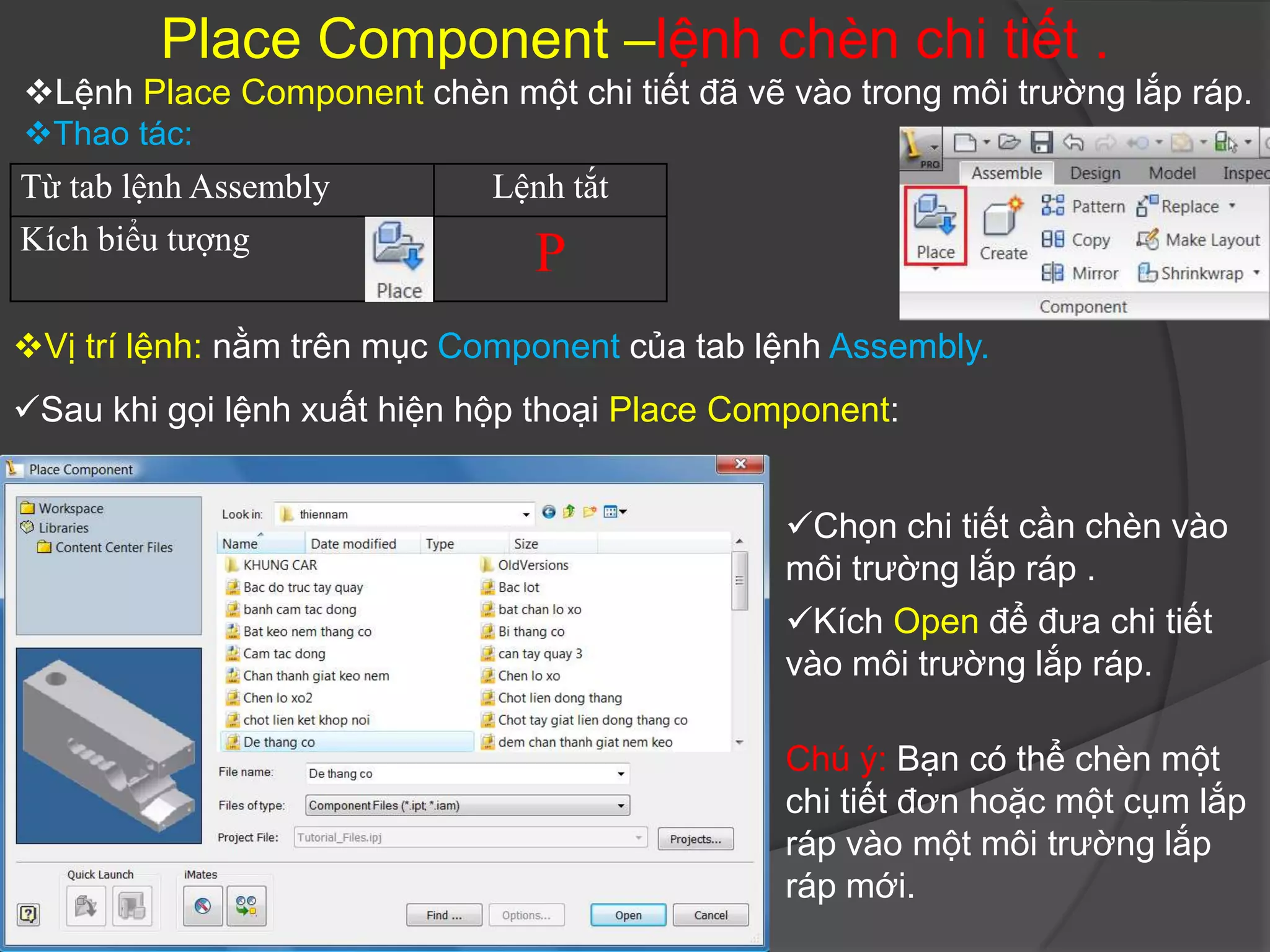

Place Component –lệnh chèn chi tiết .
Lệnh Place Component chèn một chi tiết đã vẽ vào trong môi trường lắp ráp.
Thao tác:
Từ tab lệnh Assembly Lệnh tắt
Kích biểu tượng
P
Vị trí lệnh: nằm trên mục Component của tab lệnh Assembly.
Sau khi gọi lệnh xuất hiện hộp thoại Place Component:

Chọn chi tiết cần chèn vào
môi trường lắp ráp .
Kích Open để đưa chi tiết
vào môi trường lắp ráp.

Chú ý: Bạn có thể chèn một
chi tiết đơn hoặc một cụm lắp
ráp vào một môi trường lắp
ráp mới.

Place Component –lệnh chèn chi tiết .

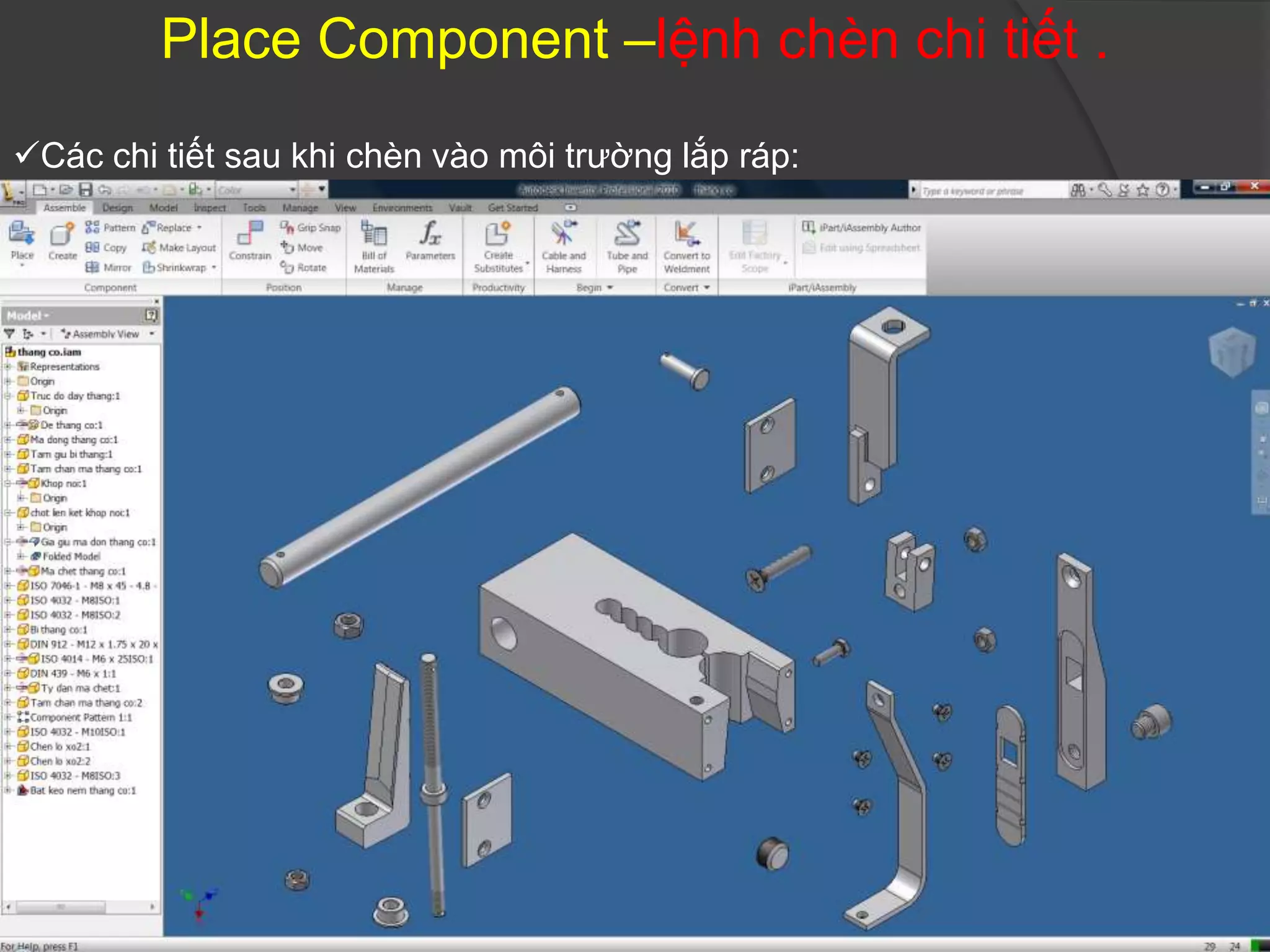

Các chi tiết sau khi chèn vào môi trường lắp ráp:

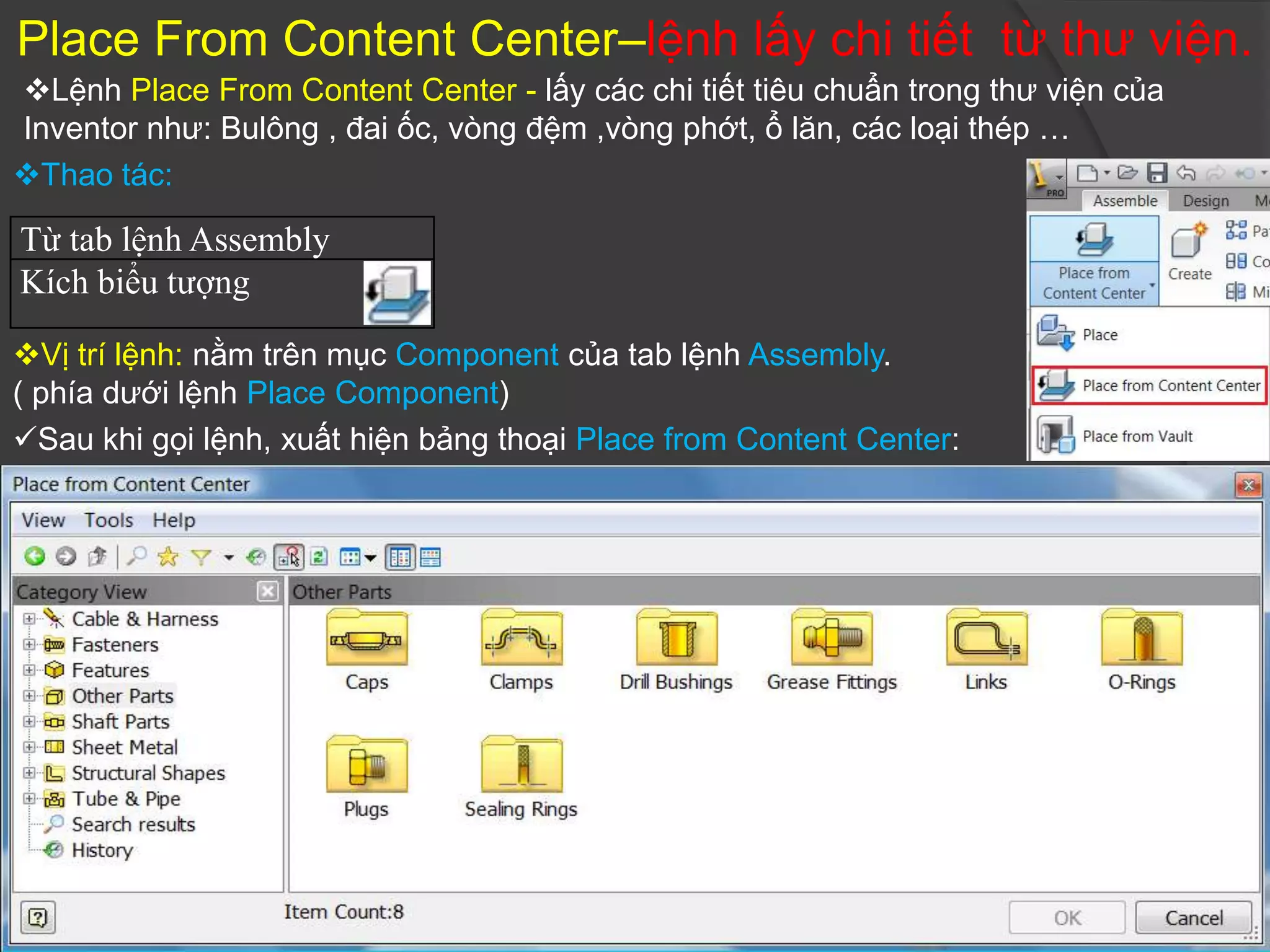

Place From Content Center–lệnh lấy chi tiết từ thư viện.
Lệnh Place From Content Center - lấy các chi tiết tiêu chuẩn trong thư viện của
Inventor như: Bulông , đai ốc, vòng đệm ,vòng phớt, ổ lăn, các loại thép …
Thao tác:

Từ tab lệnh Assembly

( phía dưới lệnh Place Component)
Sau khi gọi lệnh, xuất hiện bảng thoại Place from Content Center:

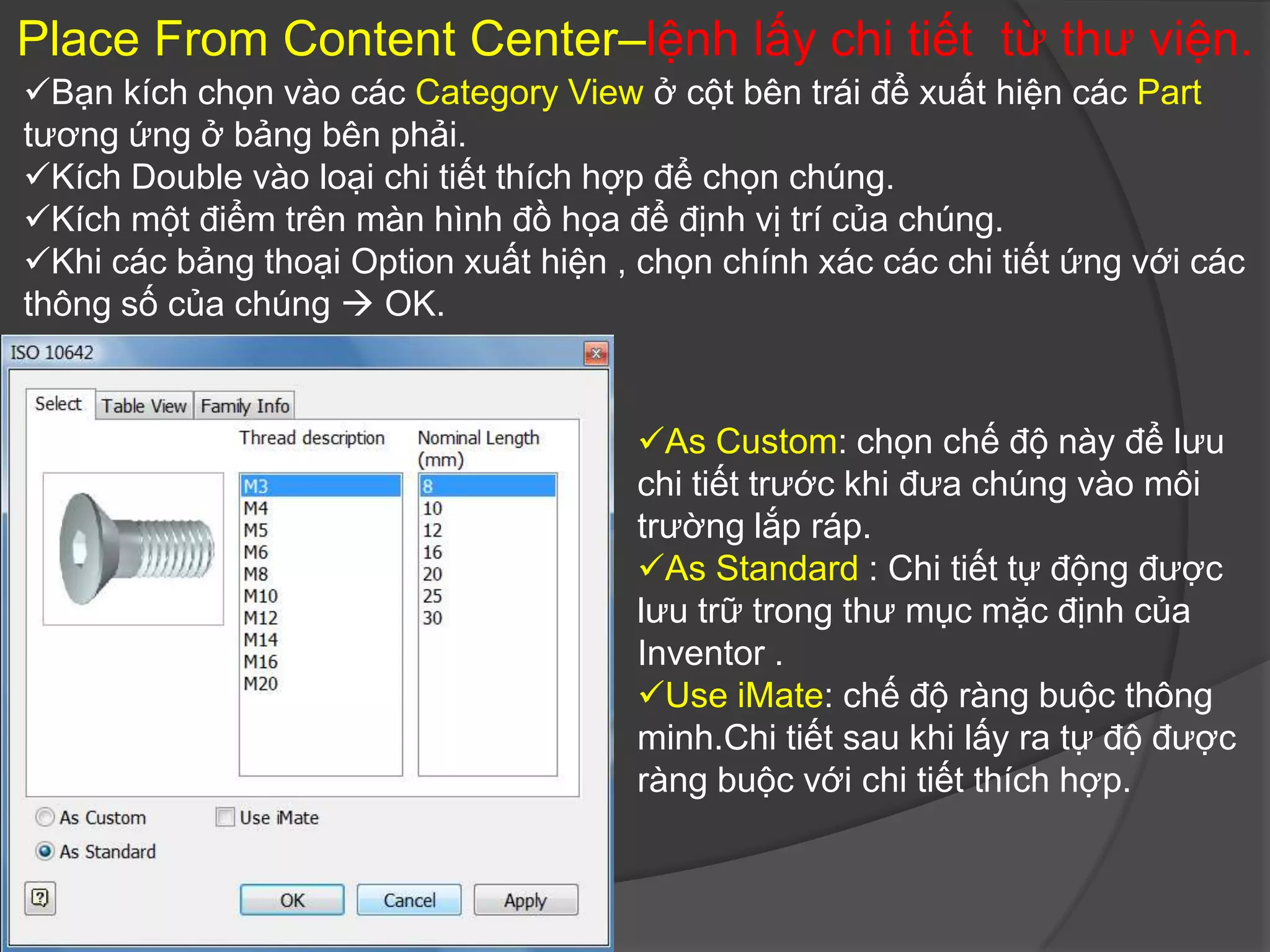

Place From Content Center–lệnh lấy chi tiết từ thư viện.
Bạn kích chọn vào các Category View ở cột bên trái để xuất hiện các Part
tương ứng ở bảng bên phải.
Kích Double vào loại chi tiết thích hợp để chọn chúng.
Kích một điểm trên màn hình đồ họa để định vị trí của chúng.
Khi các bảng thoại Option xuất hiện , chọn chính xác các chi tiết ứng với các
thông số của chúng  OK.

As Custom: chọn chế độ này để lưu
chi tiết trước khi đưa chúng vào môi
trường lắp ráp.
As Standard : Chi tiết tự động được
lưu trữ trong thư mục mặc định của
Inventor .
Use iMate: chế độ ràng buộc thông
minh.Chi tiết sau khi lấy ra tự độ được
ràng buộc với chi tiết thích hợp.

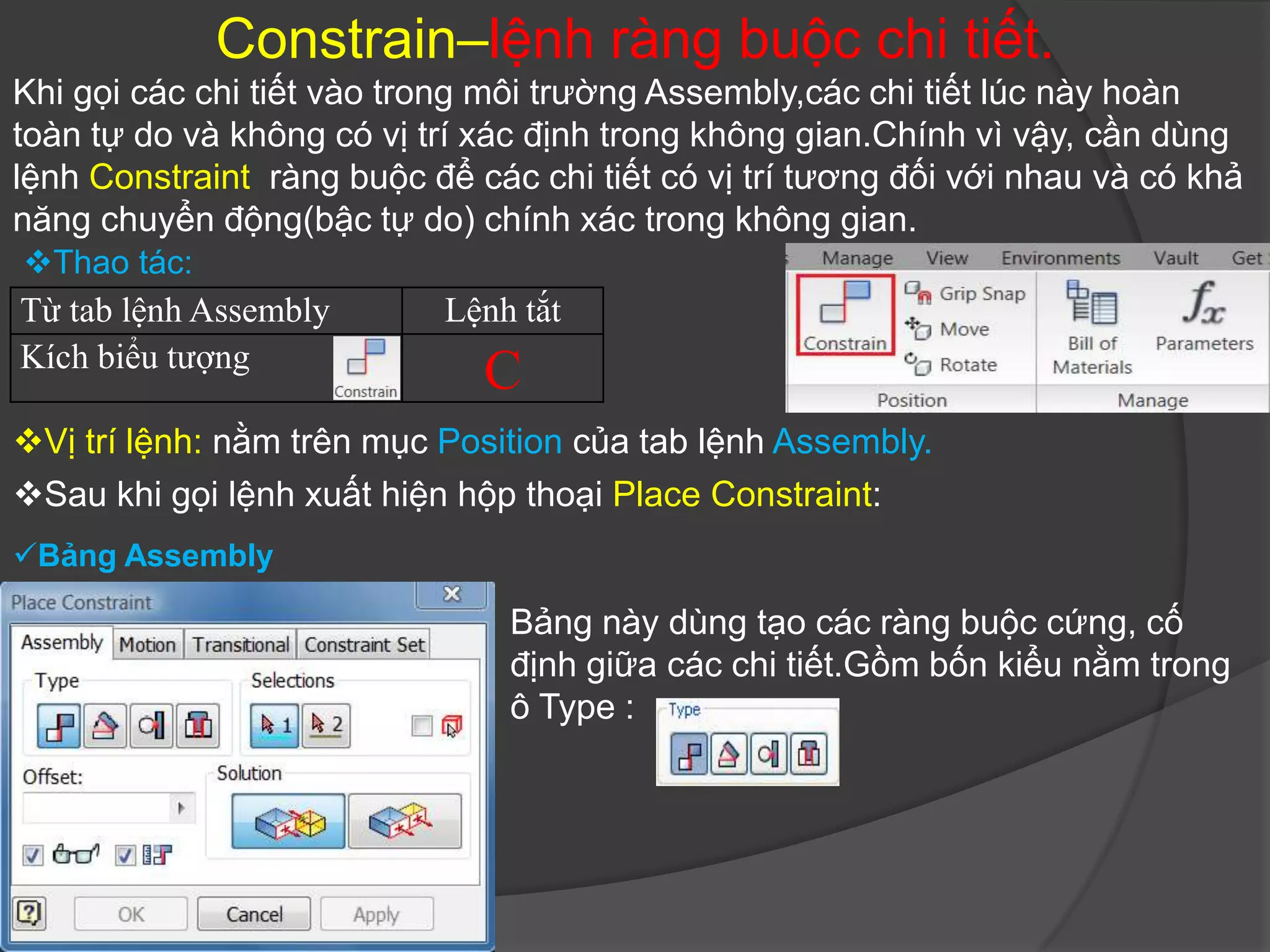

Constrain–lệnh ràng buộc chi tiết.
Khi gọi các chi tiết vào trong môi trường Assembly,các chi tiết lúc này hoàn
toàn tự do và không có vị trí xác định trong không gian.Chính vì vậy, cần dùng
lệnh Constraint ràng buộc để các chi tiết có vị trí tương đối với nhau và có khả
năng chuyển động(bậc tự do) chính xác trong không gian.
Thao tác:
C
Vị trí lệnh: nằm trên mục Position của tab lệnh Assembly.
Sau khi gọi lệnh xuất hiện hộp thoại Place Constraint:
Bảng Assembly

Bảng này dùng tạo các ràng buộc cứng, cố
định giữa các chi tiết.Gồm bốn kiểu nằm trong
ô Type :

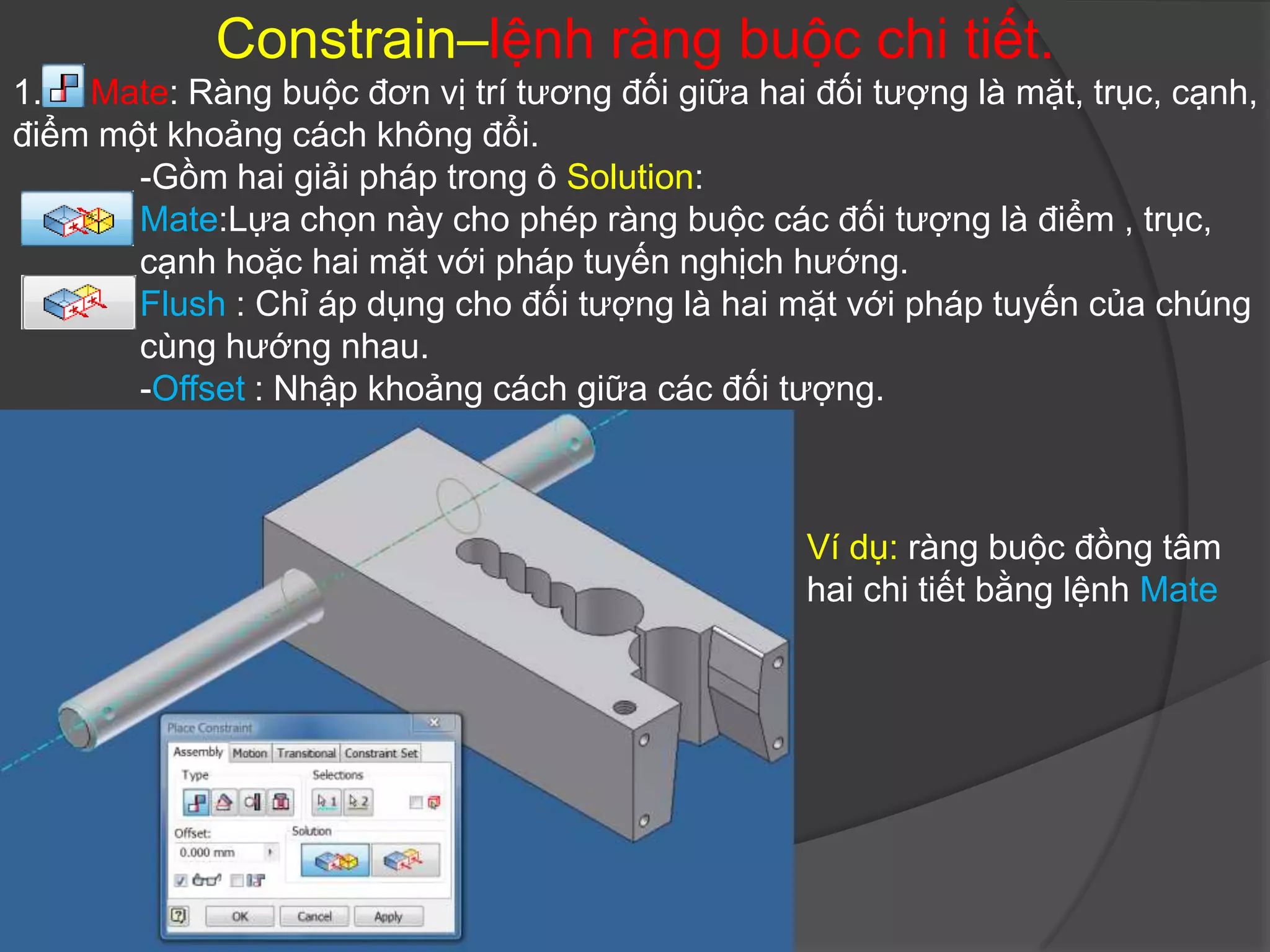

1. Mate: Ràng buộc đơn vị trí tương đối giữa hai đối tượng là mặt, trục, cạnh,
điểm một khoảng cách không đổi.
-Gồm hai giải pháp trong ô Solution:
Mate:Lựa chọn này cho phép ràng buộc các đối tượng là điểm , trục,
cạnh hoặc hai mặt với pháp tuyến nghịch hướng.
Flush : Chỉ áp dụng cho đối tượng là hai mặt với pháp tuyến của chúng
cùng hướng nhau.
-Offset : Nhập khoảng cách giữa các đối tượng.

Ví dụ: ràng buộc đồng tâm
hai chi tiết bằng lệnh Mate

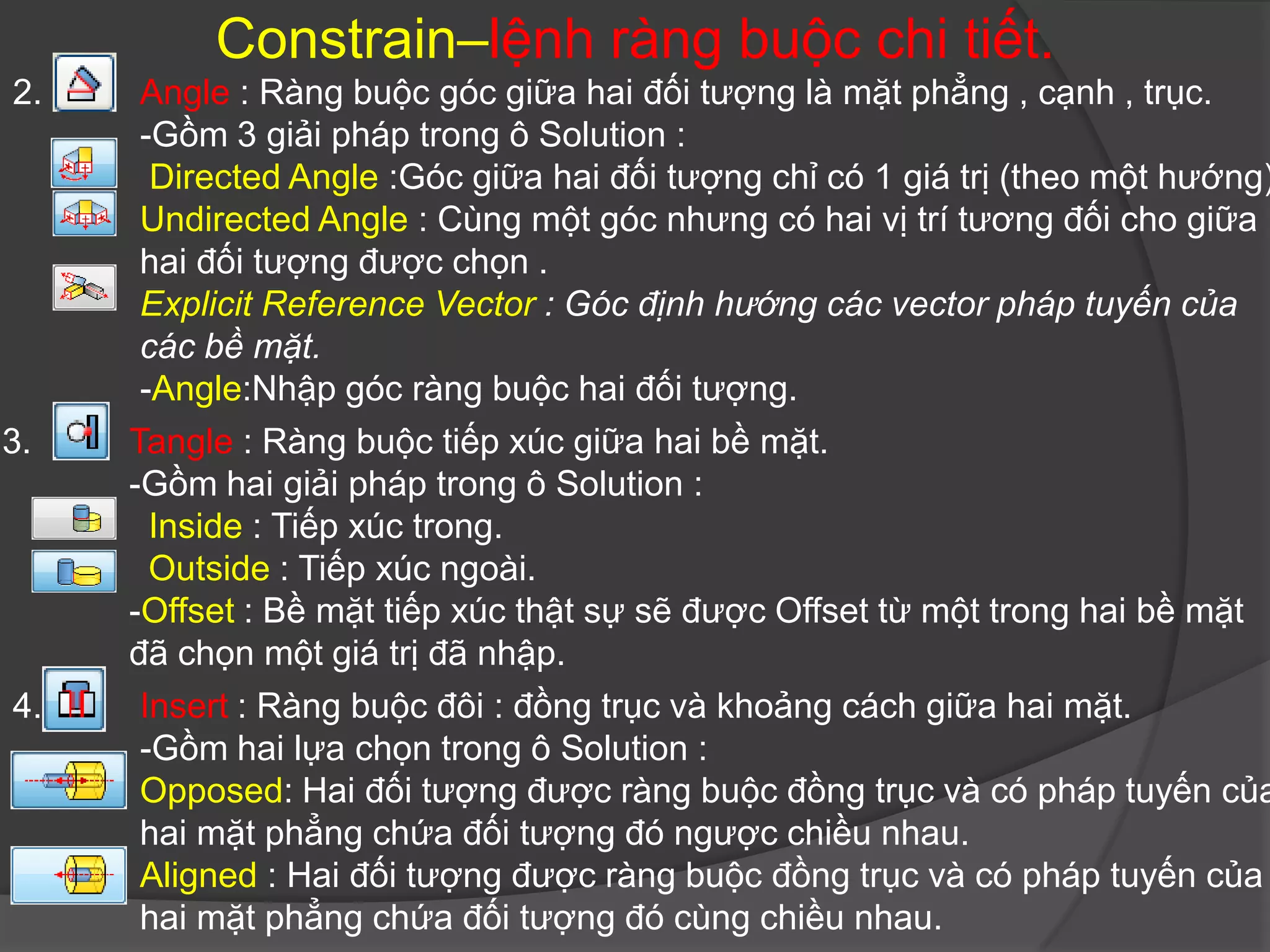

2. Angle : Ràng buộc góc giữa hai đối tượng là mặt phẳng , cạnh , trục.
-Gồm 3 giải pháp trong ô Solution :
Directed Angle :Góc giữa hai đối tượng chỉ có 1 giá trị (theo một hướng)
Undirected Angle : Cùng một góc nhưng có hai vị trí tương đối cho giữa
hai đối tượng được chọn .
Explicit Reference Vector : Góc định hướng các vector pháp tuyến của
các bề mặt.
-Angle:Nhập góc ràng buộc hai đối tượng.
3. Tangle : Ràng buộc tiếp xúc giữa hai bề mặt.
-Gồm hai giải pháp trong ô Solution :
Inside : Tiếp xúc trong.
Outside : Tiếp xúc ngoài.
-Offset : Bề mặt tiếp xúc thật sự sẽ được Offset từ một trong hai bề mặt
đã chọn một giá trị đã nhập.
4. Insert : Ràng buộc đôi : đồng trục và khoảng cách giữa hai mặt.
-Gồm hai lựa chọn trong ô Solution :
Opposed: Hai đối tượng được ràng buộc đồng trục và có pháp tuyến của
hai mặt phẳng chứa đối tượng đó ngược chiều nhau.
Aligned : Hai đối tượng được ràng buộc đồng trục và có pháp tuyến của
hai mặt phẳng chứa đối tượng đó cùng chiều nhau.

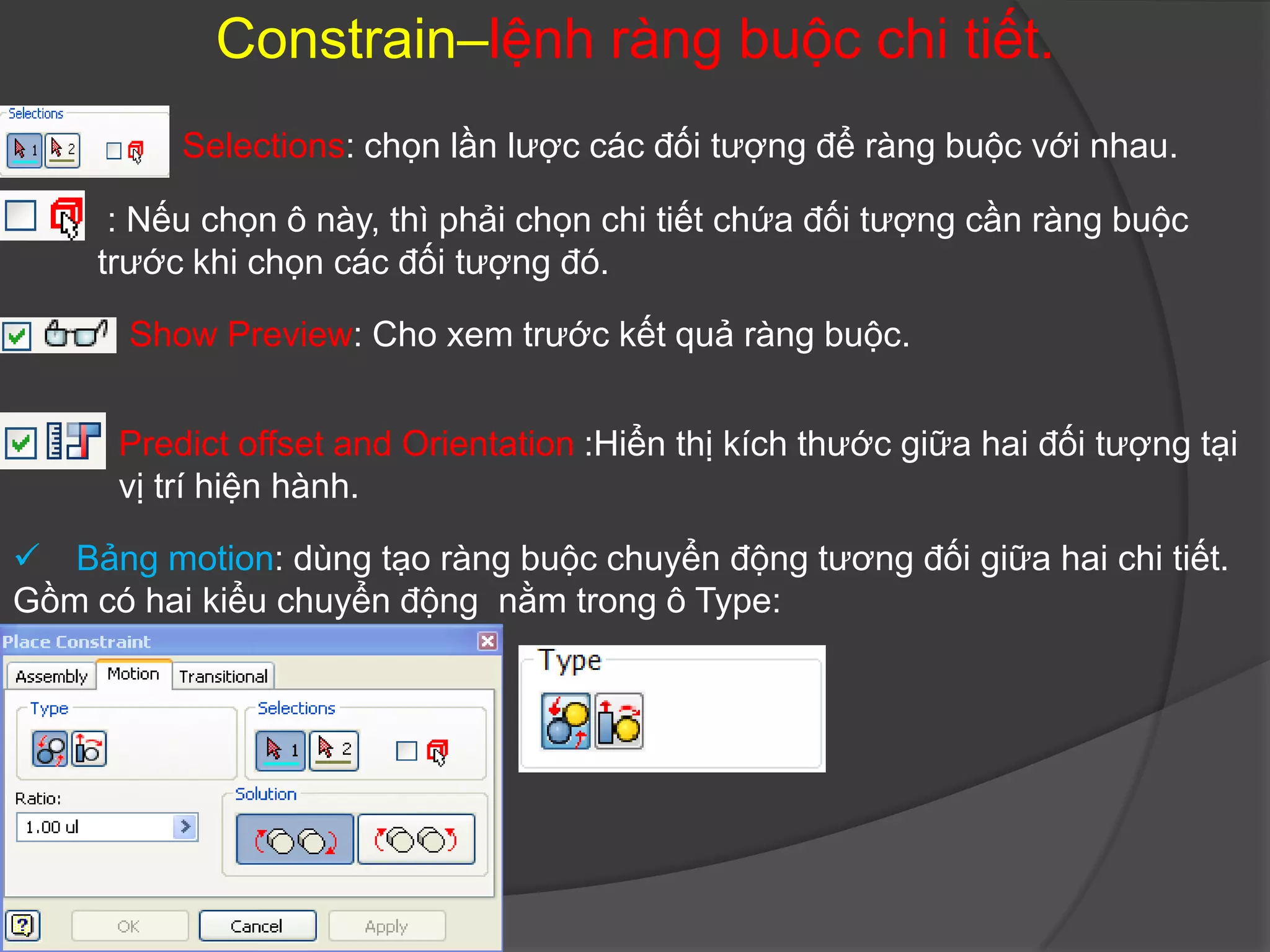

Selections: chọn lần lược các đối tượng để ràng buộc với nhau.

: Nếu chọn ô này, thì phải chọn chi tiết chứa đối tượng cần ràng buộc
trước khi chọn các đối tượng đó.

Show Preview: Cho xem trước kết quả ràng buộc.

Predict offset and Orientation :Hiển thị kích thước giữa hai đối tượng tại
vị trí hiện hành.

 Bảng motion: dùng tạo ràng buộc chuyển động tương đối giữa hai chi tiết.
Gồm có hai kiểu chuyển động nằm trong ô Type:

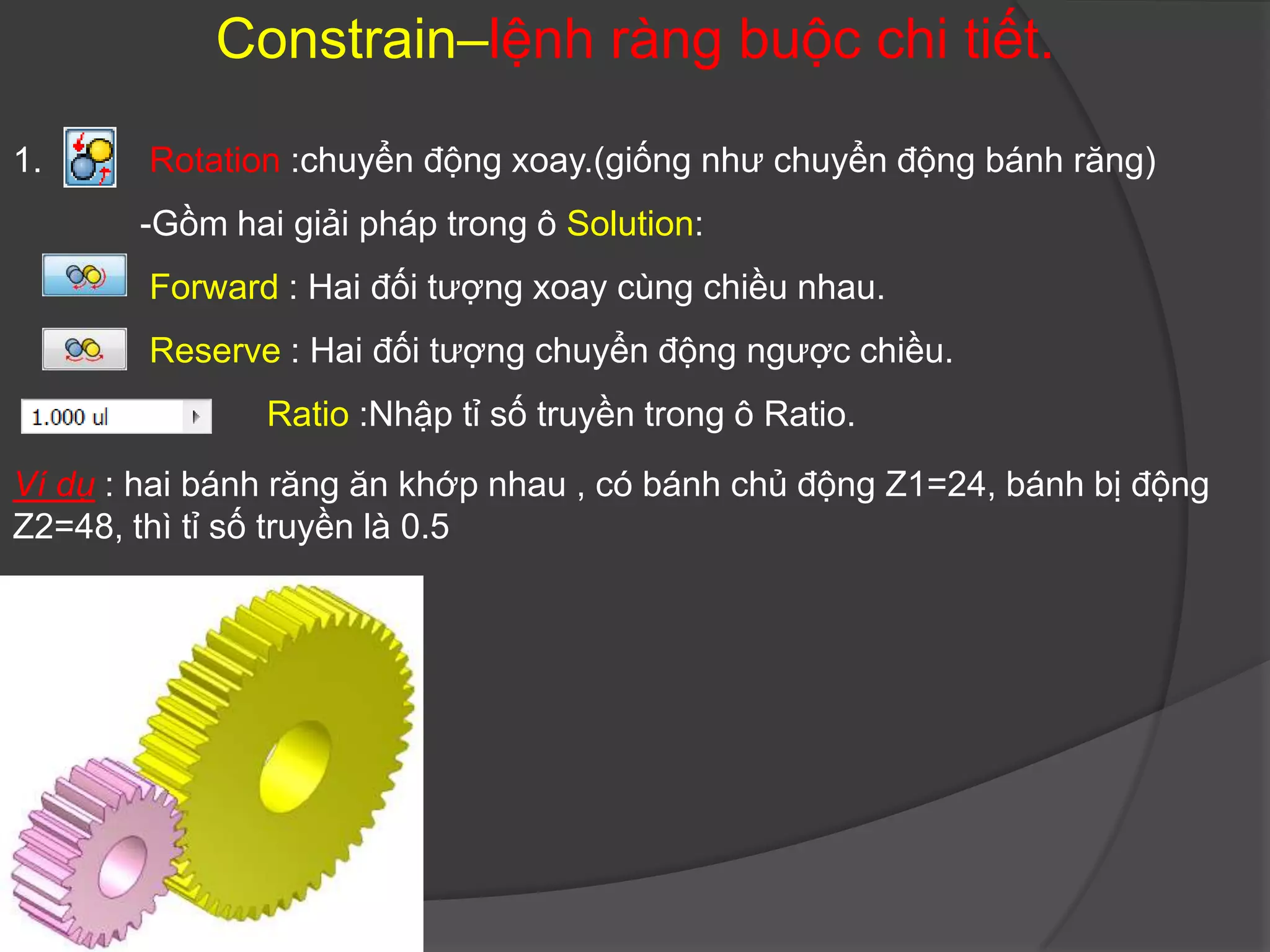

1. Rotation :chuyển động xoay.(giống như chuyển động bánh răng)
Forward : Hai đối tượng xoay cùng chiều nhau.
Reserve : Hai đối tượng chuyển động ngược chiều.
Ratio :Nhập tỉ số truyền trong ô Ratio.
Ví dụ : hai bánh răng ăn khớp nhau , có bánh chủ động Z1=24, bánh bị động
Z2=48, thì tỉ số truyền là 0.5

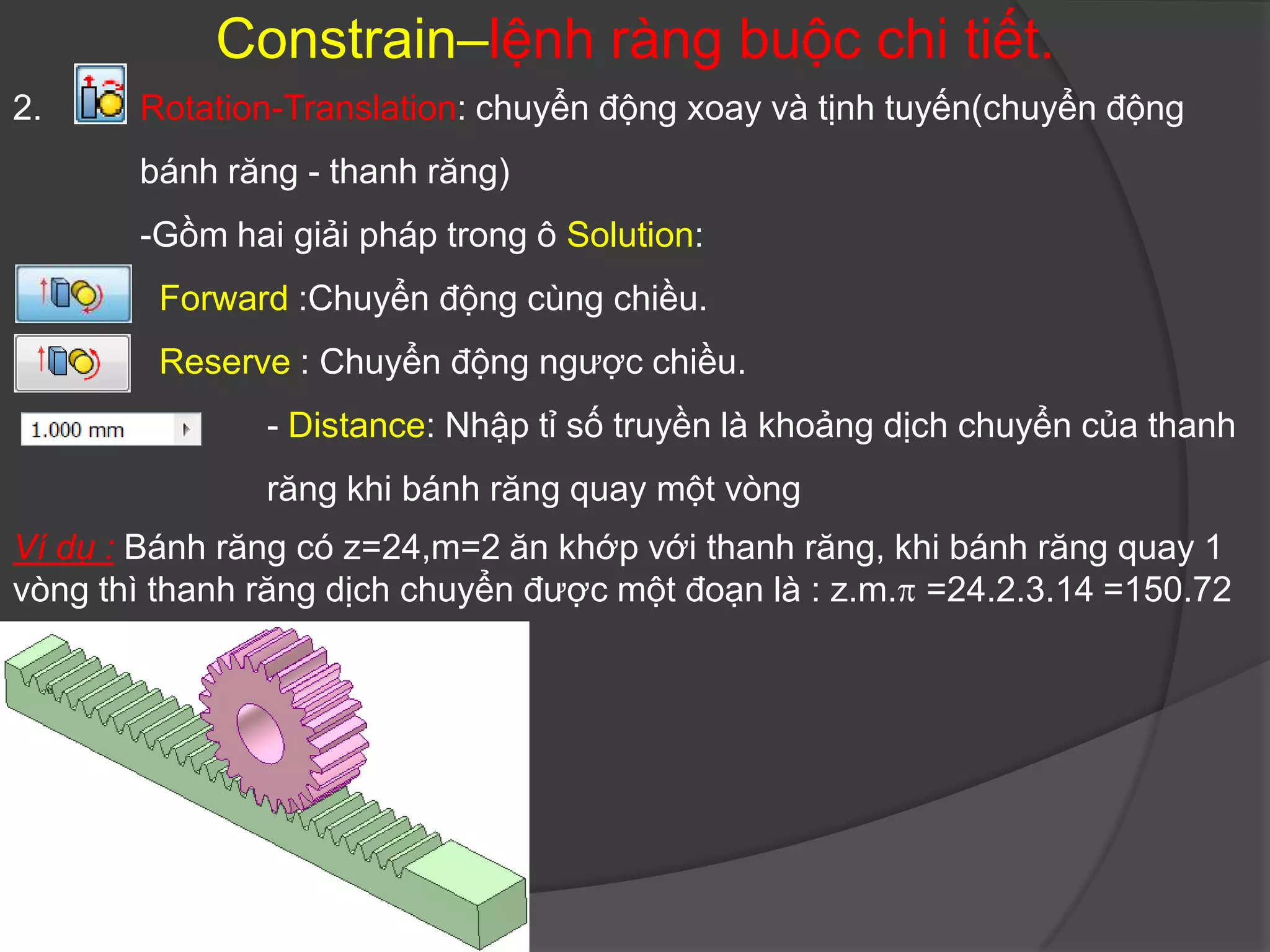

2. Rotation-Translation: chuyển động xoay và tịnh tuyến(chuyển động
bánh răng - thanh răng)
Forward :Chuyển động cùng chiều.
Reserve : Chuyển động ngược chiều.
- Distance: Nhập tỉ số truyền là khoảng dịch chuyển của thanh
răng khi bánh răng quay một vòng
Ví dụ : Bánh răng có z=24,m=2 ăn khớp với thanh răng, khi bánh răng quay 1
vòng thì thanh răng dịch chuyển được một đoạn là : z.m. =24.2.3.14 =150.72

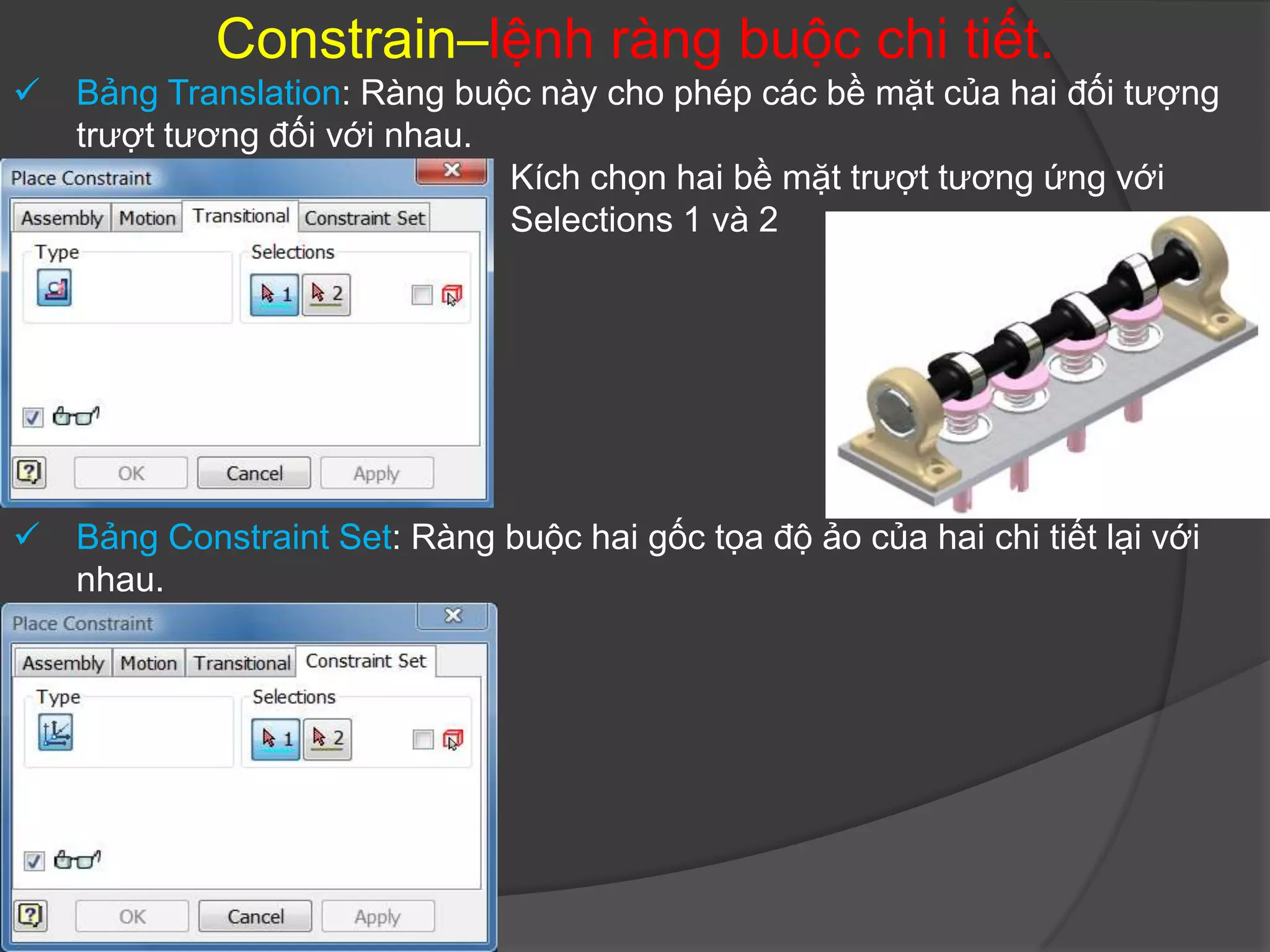

 Bảng Translation: Ràng buộc này cho phép các bề mặt của hai đối tượng
trượt tương đối với nhau.
Kích chọn hai bề mặt trượt tương ứng với
Selections 1 và 2

 Bảng Constraint Set: Ràng buộc hai gốc tọa độ ảo của hai chi tiết lại với
nhau.

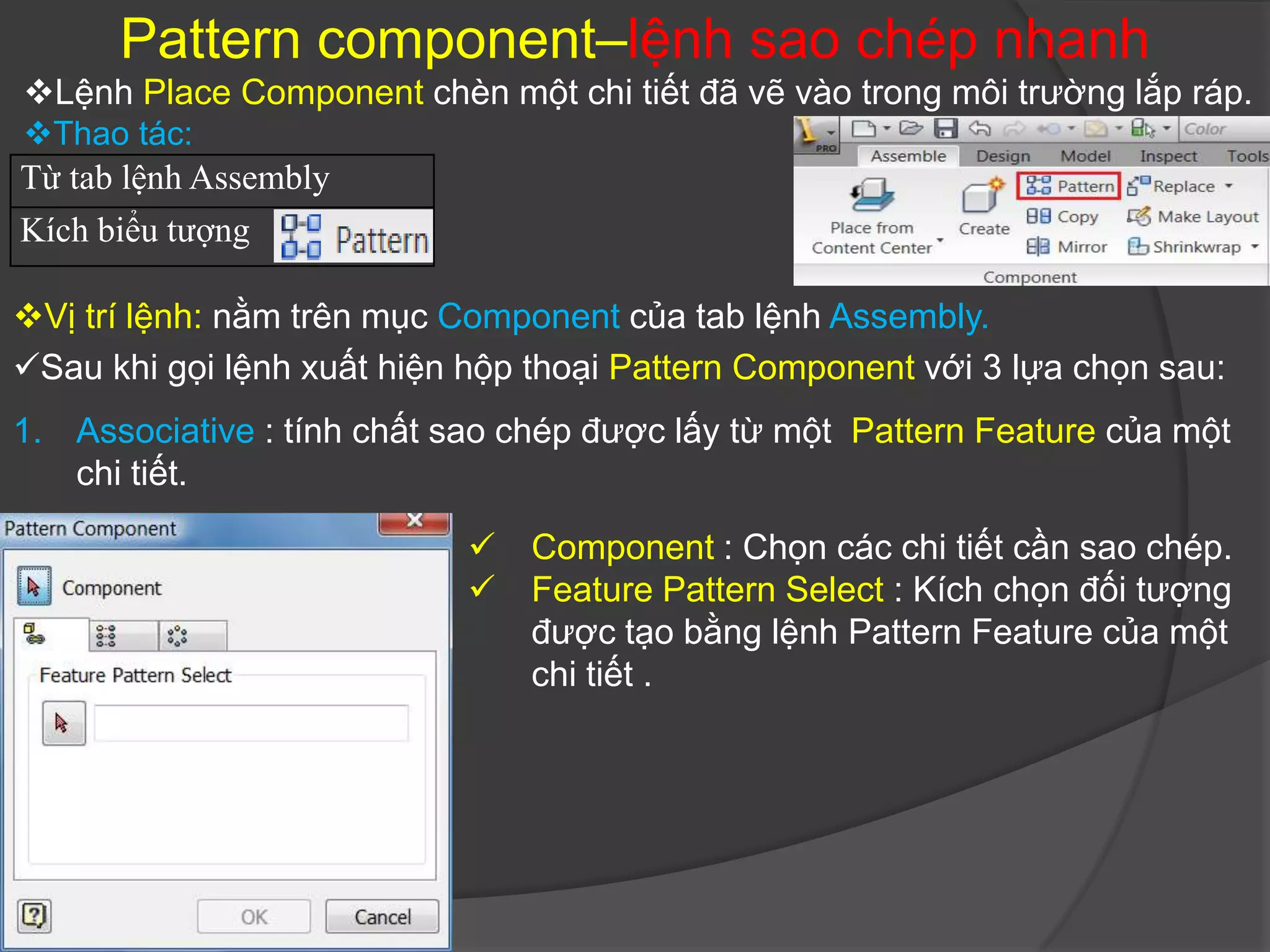

Pattern component–lệnh sao chép nhanh
Lệnh Place Component chèn một chi tiết đã vẽ vào trong môi trường lắp ráp.
Thao tác:

Sau khi gọi lệnh xuất hiện hộp thoại Pattern Component với 3 lựa chọn sau:
1. Associative : tính chất sao chép được lấy từ một Pattern Feature của một
chi tiết.

 Component : Chọn các chi tiết cần sao chép.
 Feature Pattern Select : Kích chọn đối tượng
được tạo bằng lệnh Pattern Feature của một
chi tiết .

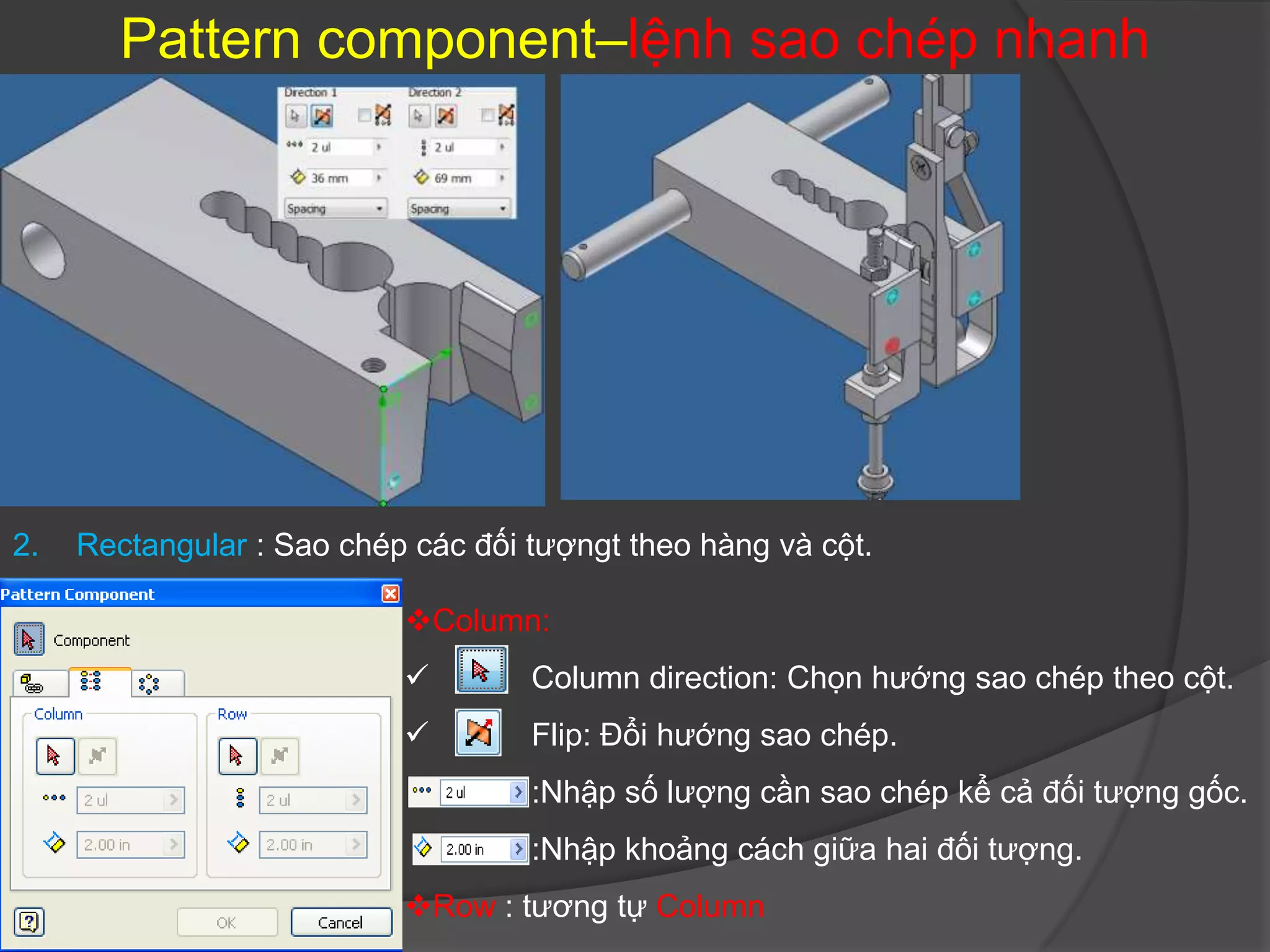

2. Rectangular : Sao chép các đối tượngt theo hàng và cột.

Column:
 Column direction: Chọn hướng sao chép theo cột.
 Flip: Đổi hướng sao chép.
:Nhập số lượng cần sao chép kể cả đối tượng gốc.
:Nhập khoảng cách giữa hai đối tượng.
Row : tương tự Column

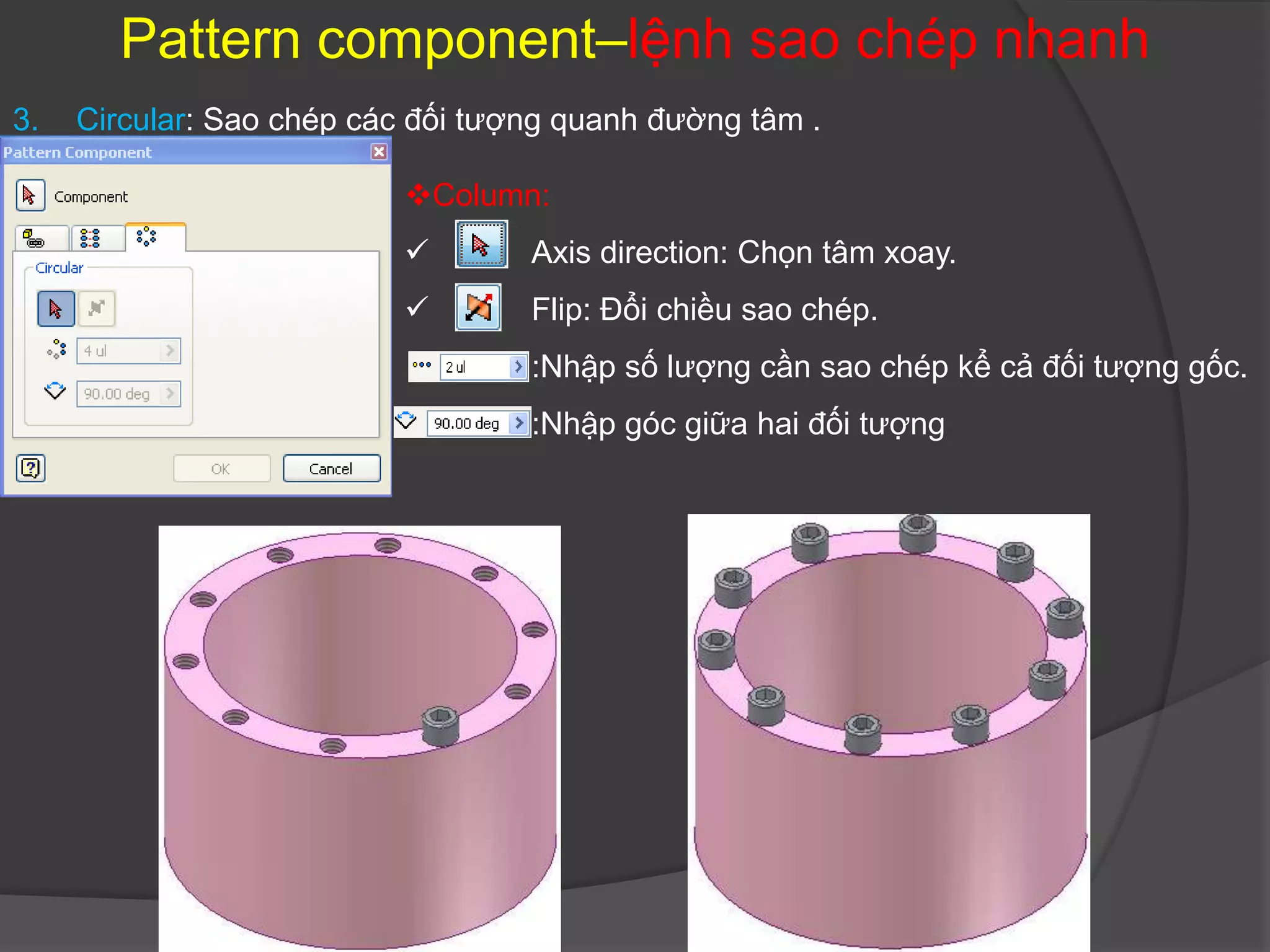

3. Circular: Sao chép các đối tượng quanh đường tâm .

Column:
 Axis direction: Chọn tâm xoay.
 Flip: Đổi chiều sao chép.
:Nhập số lượng cần sao chép kể cả đối tượng gốc.
:Nhập góc giữa hai đối tượng

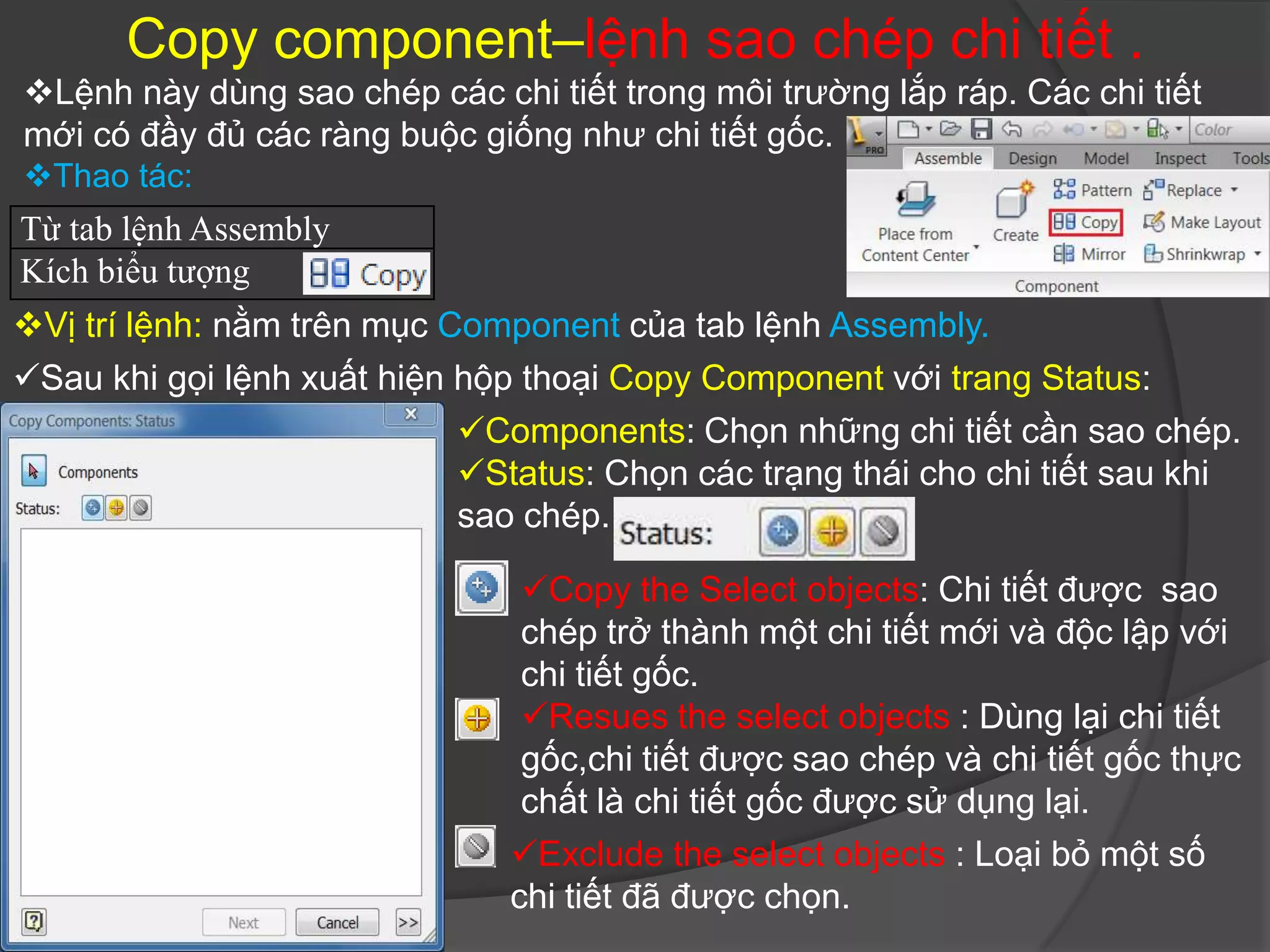

Copy component–lệnh sao chép chi tiết .
Lệnh này dùng sao chép các chi tiết trong môi trường lắp ráp. Các chi tiết
mới có đầy đủ các ràng buộc giống như chi tiết gốc.
Thao tác:
Sau khi gọi lệnh xuất hiện hộp thoại Copy Component với trang Status:
Components: Chọn những chi tiết cần sao chép.
Status: Chọn các trạng thái cho chi tiết sau khi
sao chép.

Copy the Select objects: Chi tiết được sao
chép trở thành một chi tiết mới và độc lập với
chi tiết gốc.
Resues the select objects : Dùng lại chi tiết
gốc,chi tiết được sao chép và chi tiết gốc thực
chất là chi tiết gốc được sử dụng lại.
Exclude the select objects : Loại bỏ một số
chi tiết đã được chọn.

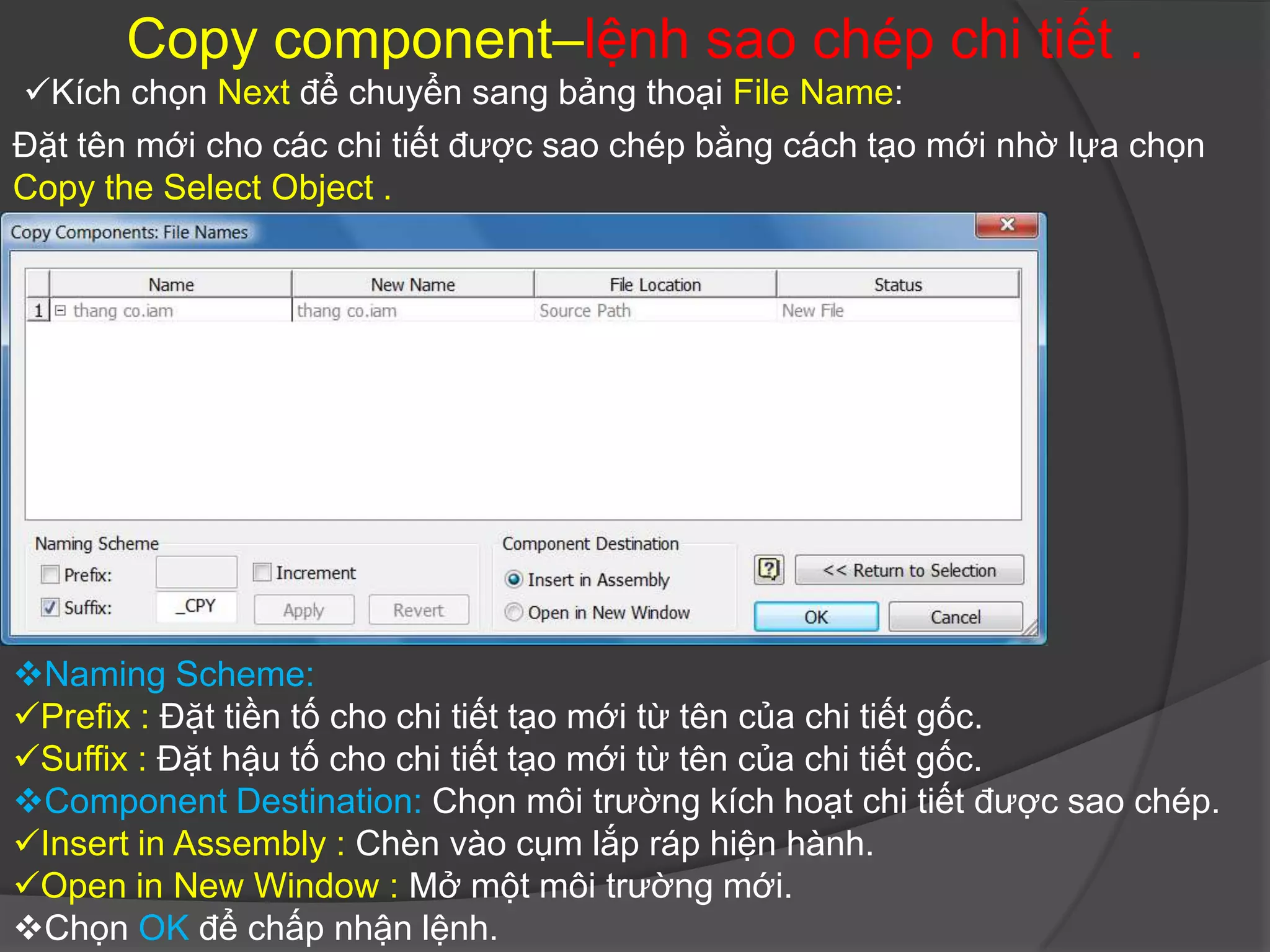

Kích chọn Next để chuyển sang bảng thoại File Name:
Đặt tên mới cho các chi tiết được sao chép bằng cách tạo mới nhờ lựa chọn
Copy the Select Object .

Naming Scheme:
Prefix : Đặt tiền tố cho chi tiết tạo mới từ tên của chi tiết gốc.
Suffix : Đặt hậu tố cho chi tiết tạo mới từ tên của chi tiết gốc.
Component Destination: Chọn môi trường kích hoạt chi tiết được sao chép.
Insert in Assembly : Chèn vào cụm lắp ráp hiện hành.
Open in New Window : Mở một môi trường mới.
Chọn OK để chấp nhận lệnh.

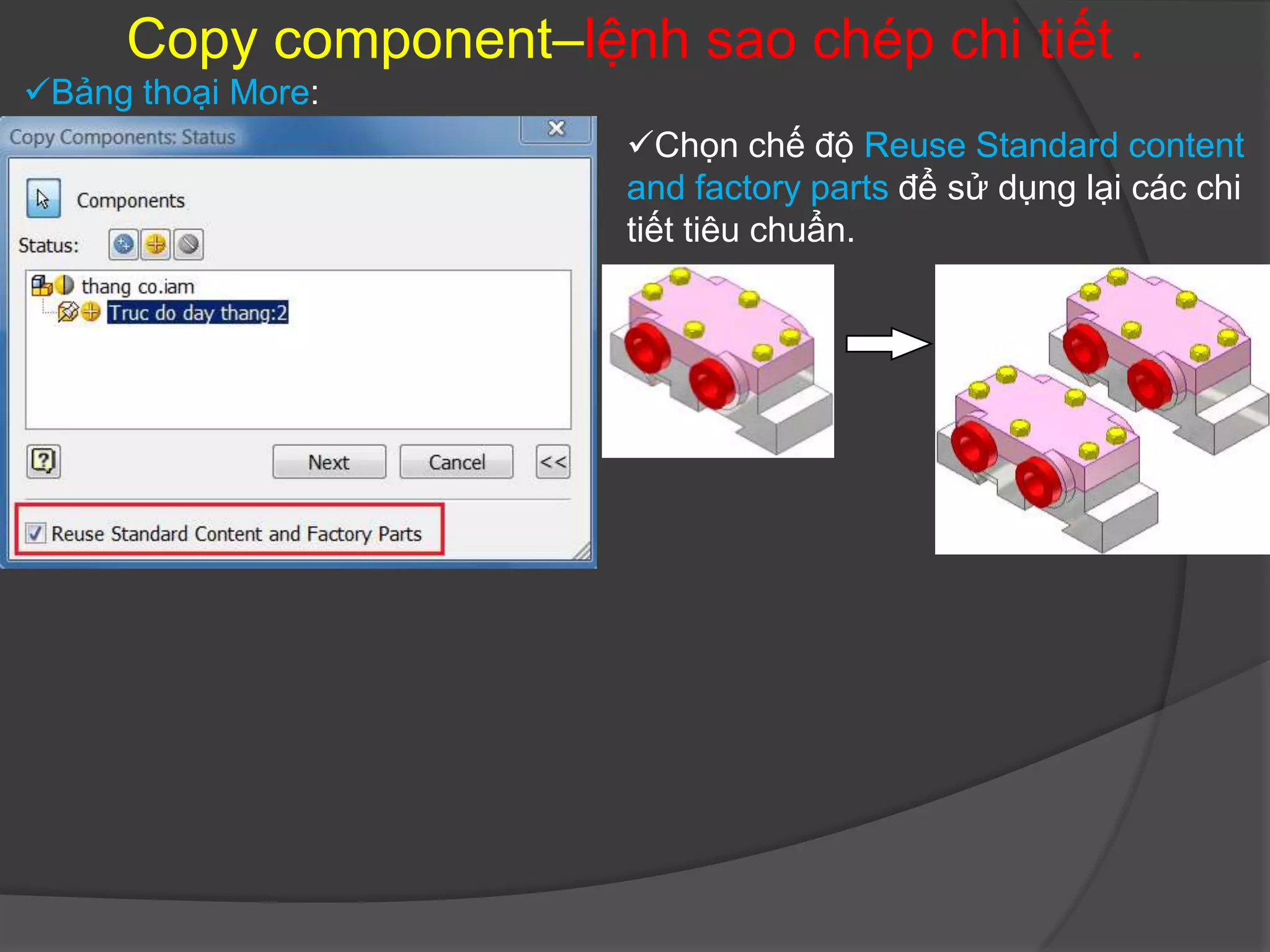

Bảng thoại More:
Chọn chế độ Reuse Standard content
and factory parts để sử dụng lại các chi
tiết tiêu chuẩn.

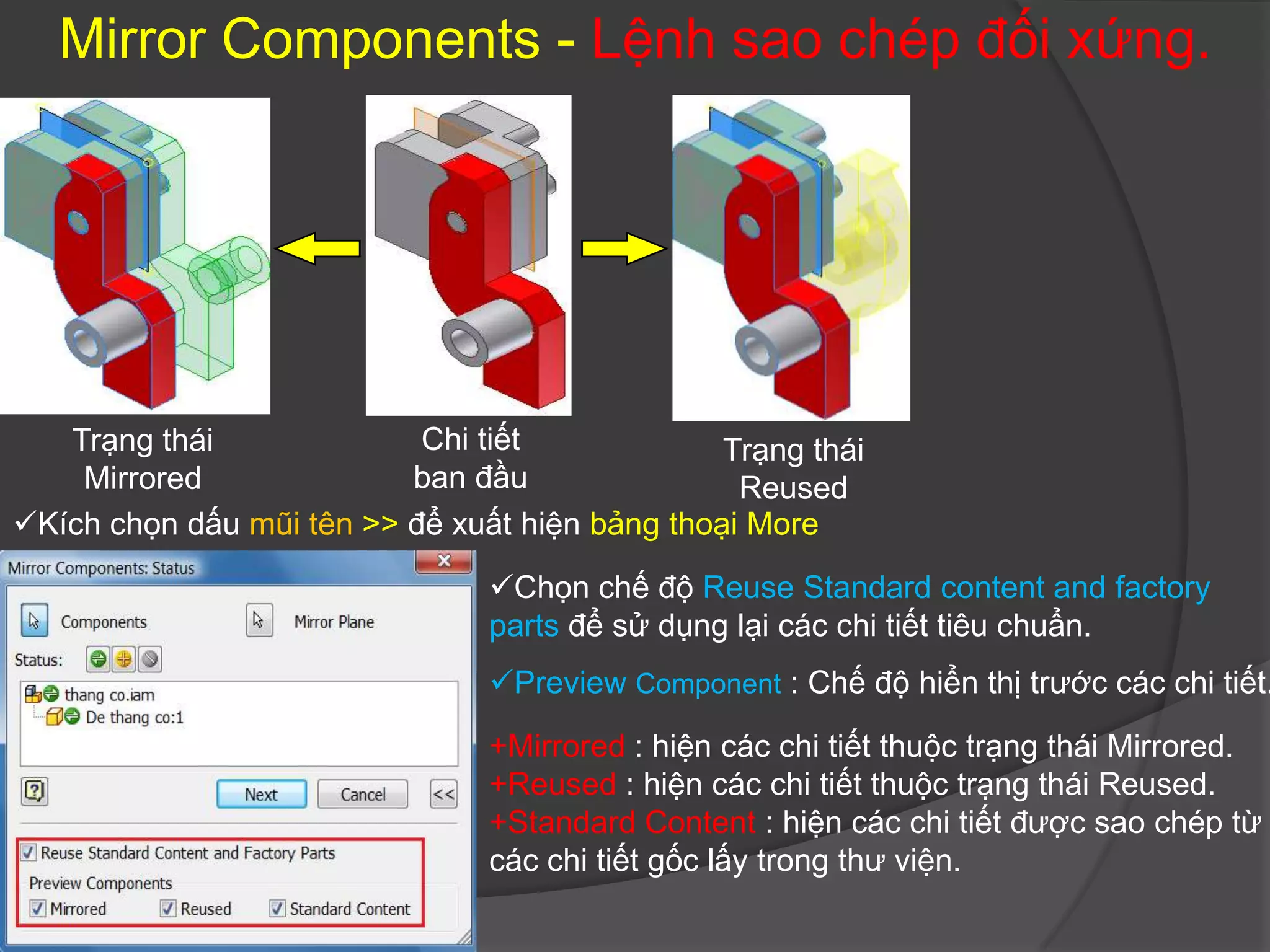

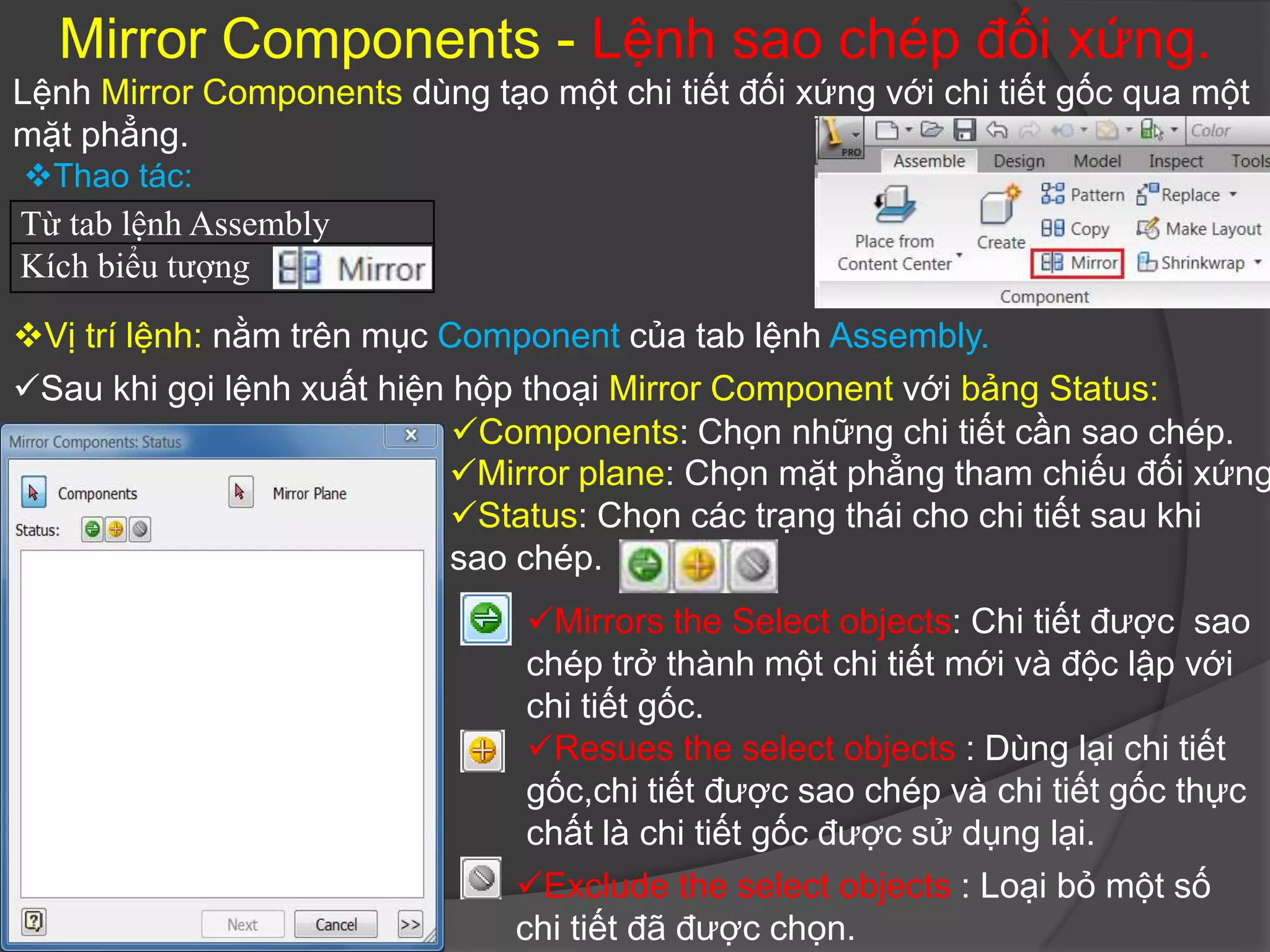

Mirror Components - Lệnh sao chép đối xứng.
Lệnh Mirror Components dùng tạo một chi tiết đối xứng với chi tiết gốc qua một
mặt phẳng.
Thao tác:
Sau khi gọi lệnh xuất hiện hộp thoại Mirror Component với bảng Status:
Components: Chọn những chi tiết cần sao chép.
Mirror plane: Chọn mặt phẳng tham chiếu đối xứng
Status: Chọn các trạng thái cho chi tiết sau khi
sao chép.
Mirrors the Select objects: Chi tiết được sao
chép trở thành một chi tiết mới và độc lập với
chi tiết gốc.
Resues the select objects : Dùng lại chi tiết
gốc,chi tiết được sao chép và chi tiết gốc thực
chất là chi tiết gốc được sử dụng lại.
Exclude the select objects : Loại bỏ một số
chi tiết đã được chọn.


Trạng thái Chi tiết Trạng thái
Mirrored ban đầu Reused
Kích chọn dấu mũi tên >> để xuất hiện bảng thoại More

Chọn chế độ Reuse Standard content and factory
parts để sử dụng lại các chi tiết tiêu chuẩn.
Preview Component : Chế độ hiển thị trước các chi tiết.

+Mirrored : hiện các chi tiết thuộc trạng thái Mirrored.
+Reused : hiện các chi tiết thuộc trạng thái Reused.
+Standard Content : hiện các chi tiết được sao chép từ
các chi tiết gốc lấy trong thư viện.

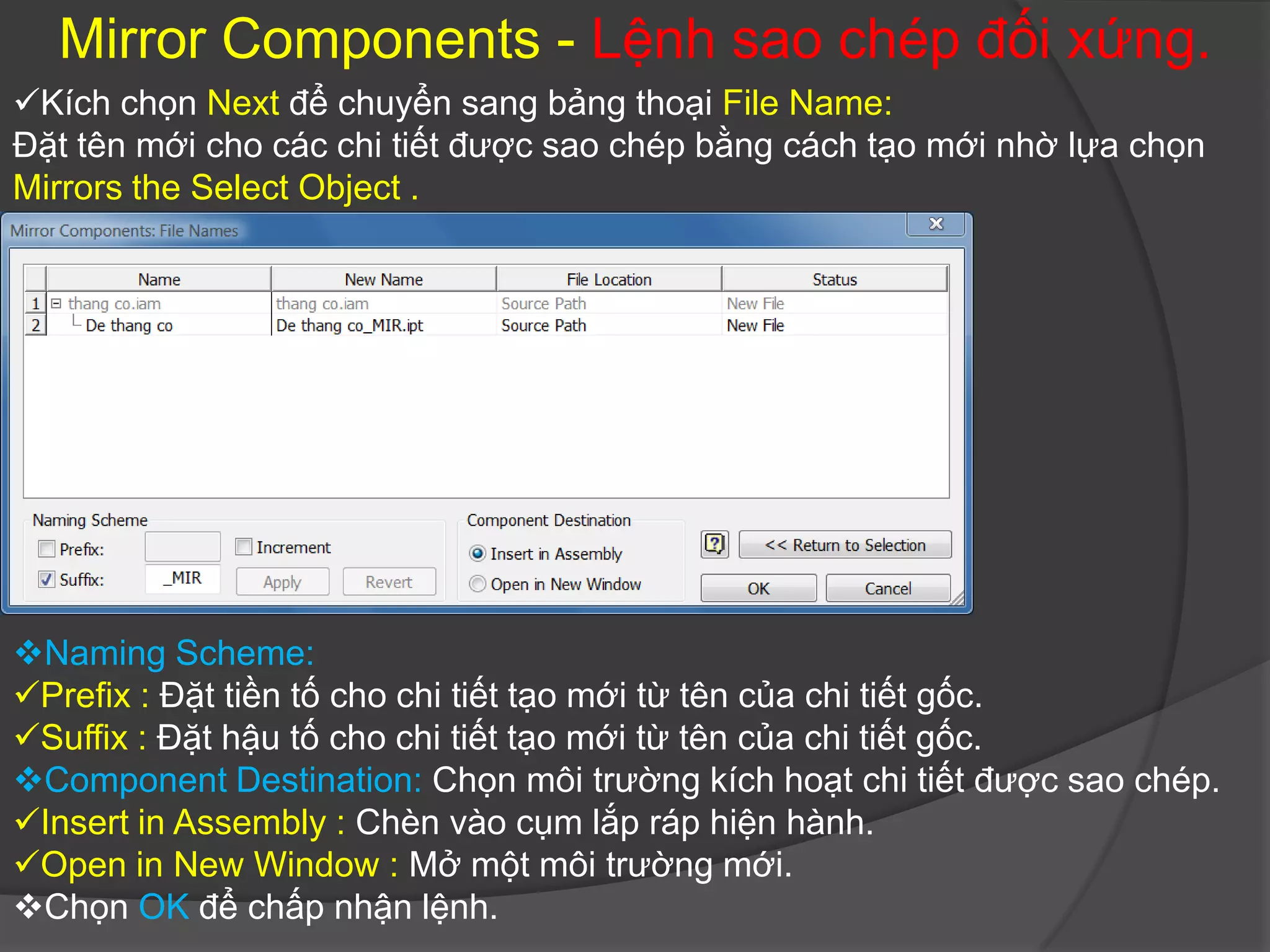

Kích chọn Next để chuyển sang bảng thoại File Name:
Đặt tên mới cho các chi tiết được sao chép bằng cách tạo mới nhờ lựa chọn
Mirrors the Select Object .

Naming Scheme:
Prefix : Đặt tiền tố cho chi tiết tạo mới từ tên của chi tiết gốc.
Suffix : Đặt hậu tố cho chi tiết tạo mới từ tên của chi tiết gốc.
Component Destination: Chọn môi trường kích hoạt chi tiết được sao chép.
Insert in Assembly : Chèn vào cụm lắp ráp hiện hành.
Open in New Window : Mở một môi trường mới.
Chọn OK để chấp nhận lệnh.

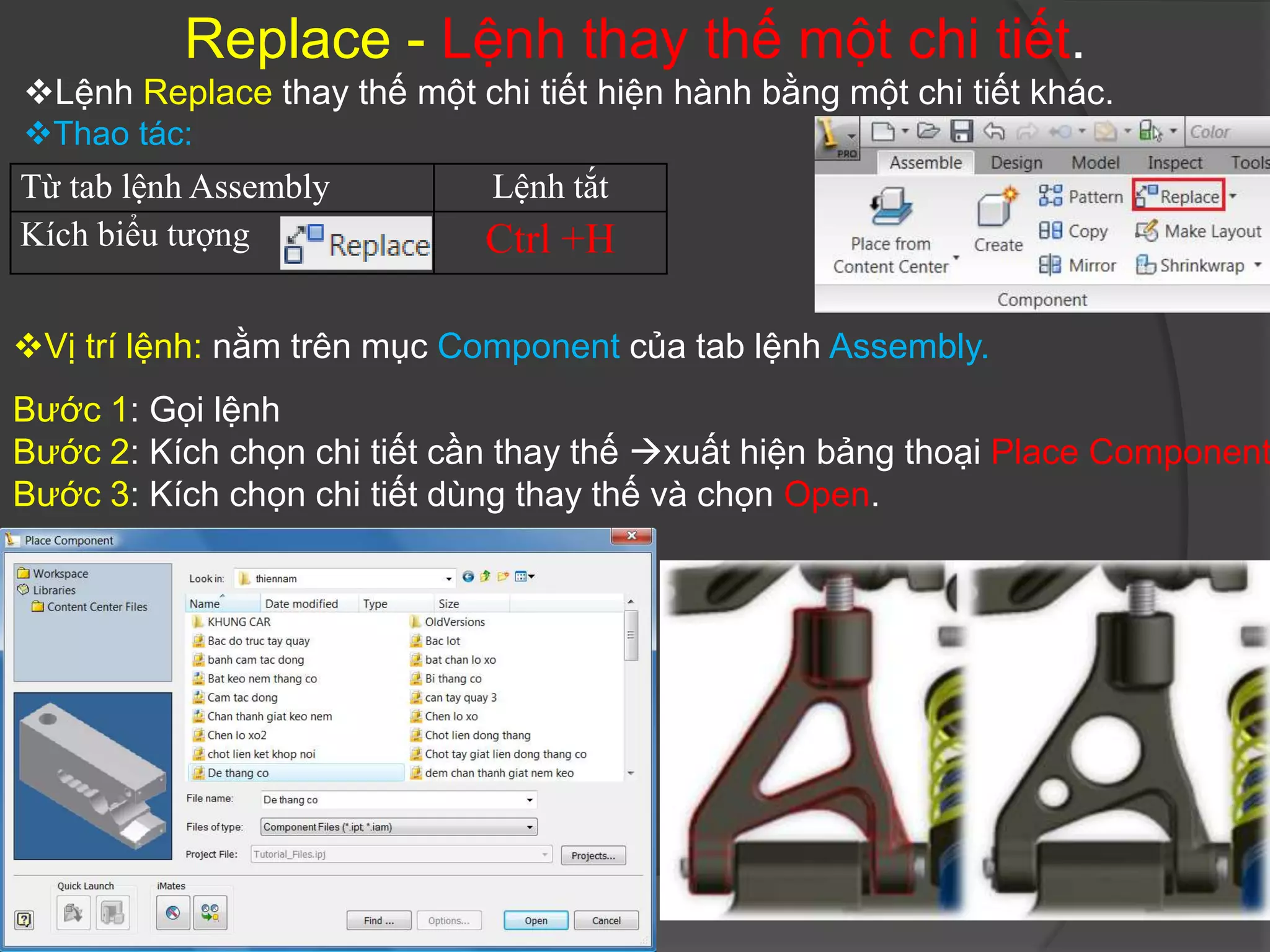

Replace - Lệnh thay thế một chi tiết.
Lệnh Replace thay thế một chi tiết hiện hành bằng một chi tiết khác.
Thao tác:
Kích biểu tượng Ctrl +H

Bước 1: Gọi lệnh
Bước 2: Kích chọn chi tiết cần thay thế xuất hiện bảng thoại Place Component
Bước 3: Kích chọn chi tiết dùng thay thế và chọn Open.

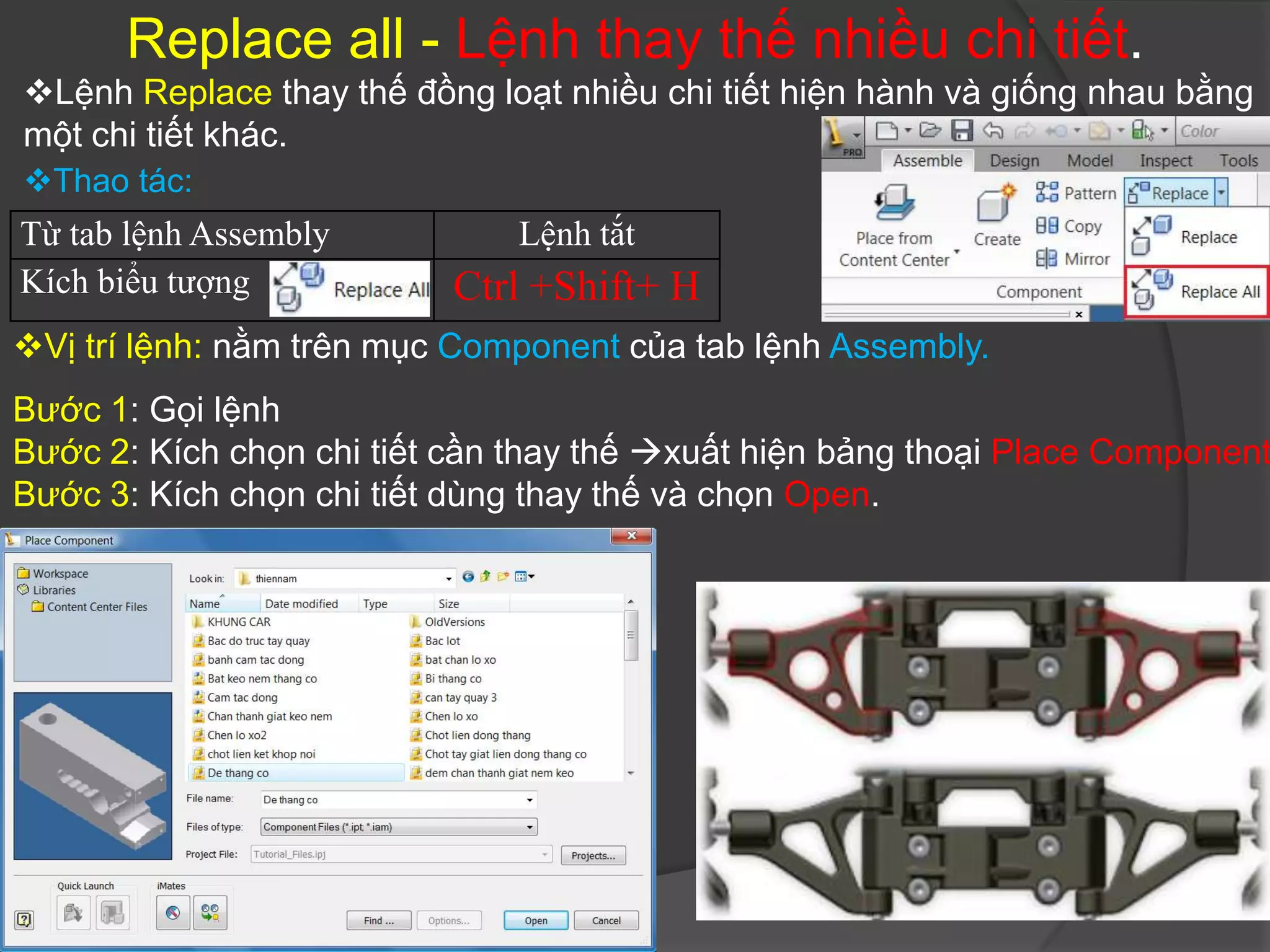

Replace all - Lệnh thay thế nhiều chi tiết.
Lệnh Replace thay thế đồng loạt nhiều chi tiết hiện hành và giống nhau bằng
một chi tiết khác.
Thao tác:
Kích biểu tượng Ctrl +Shift+ H
Bước 1: Gọi lệnh
Bước 2: Kích chọn chi tiết cần thay thế xuất hiện bảng thoại Place Component
Bước 3: Kích chọn chi tiết dùng thay thế và chọn Open.

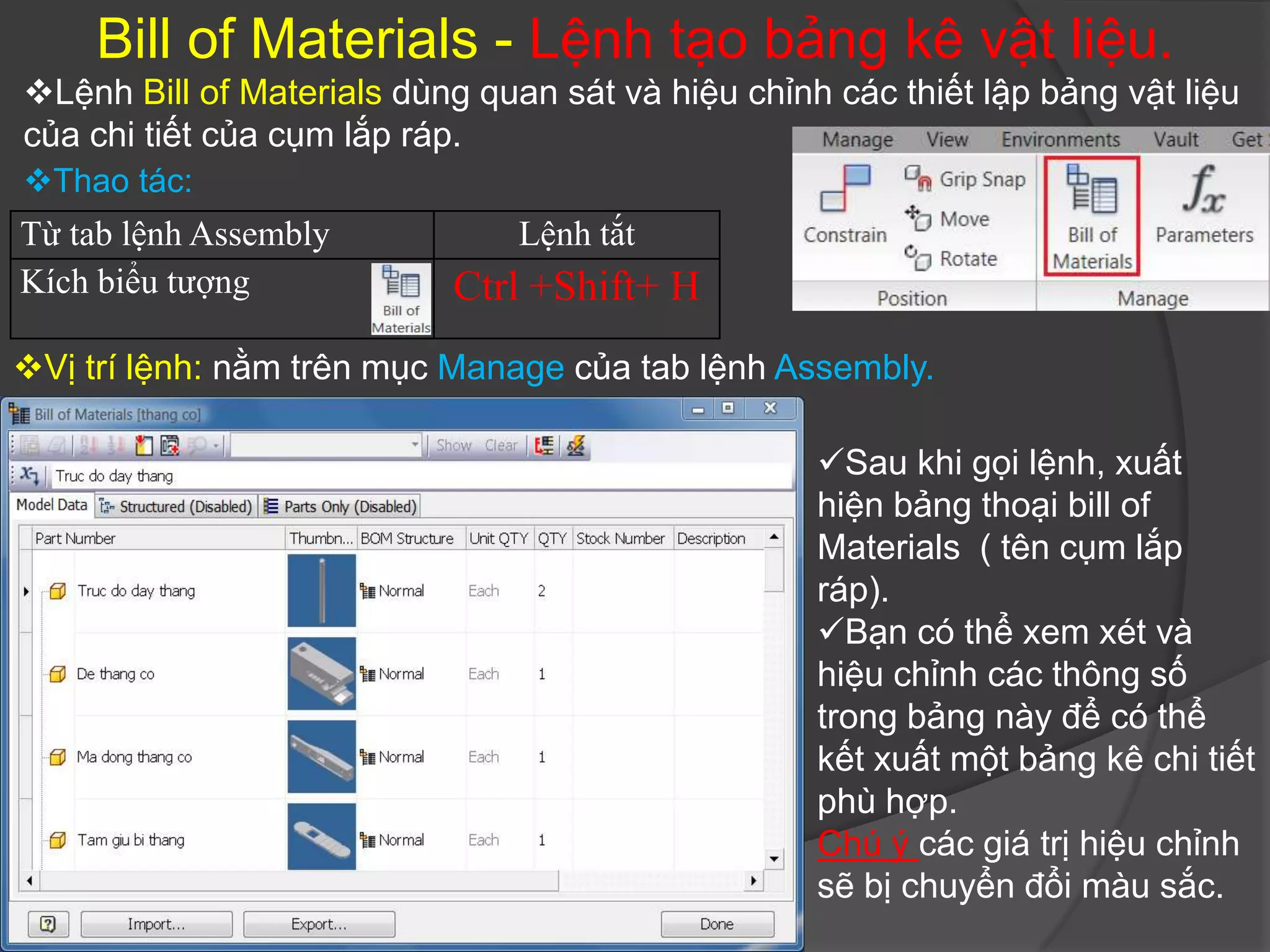

Bill of Materials - Lệnh tạo bảng kê vật liệu.
Lệnh Bill of Materials dùng quan sát và hiệu chỉnh các thiết lập bảng vật liệu
của chi tiết của cụm lắp ráp.
Thao tác:
Kích biểu tượng Ctrl +Shift+ H
Vị trí lệnh: nằm trên mục Manage của tab lệnh Assembly.

Sau khi gọi lệnh, xuất
hiện bảng thoại bill of
Materials ( tên cụm lắp
ráp).
Bạn có thể xem xét và
hiệu chỉnh các thông số
trong bảng này để có thể
kết xuất một bảng kê chi tiết
phù hợp.
Chú ý các giá trị hiệu chỉnh
sẽ bị chuyển đổi màu sắc.

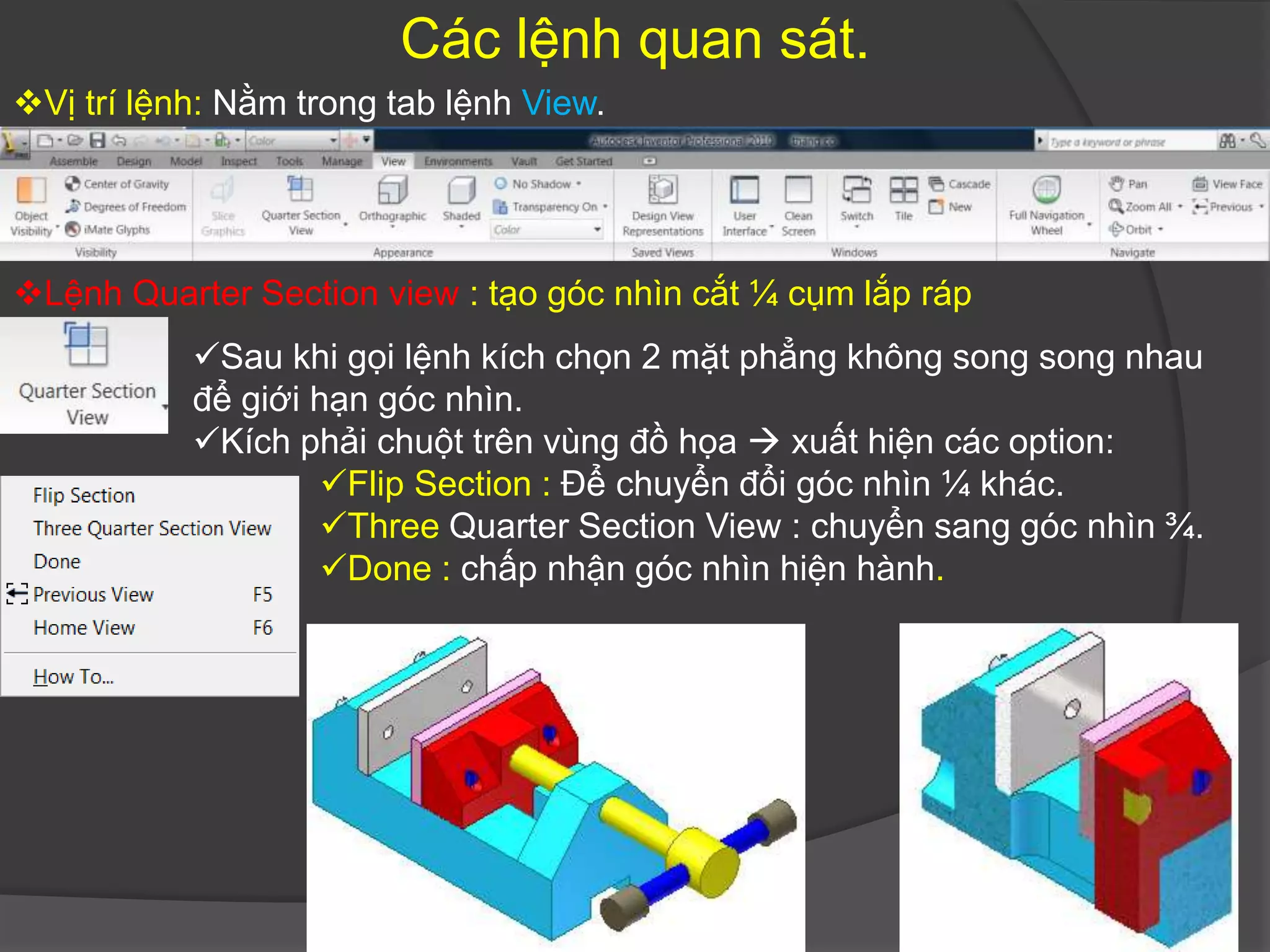

Các lệnh quan sát.
Vị trí lệnh: Nằm trong tab lệnh View.

Lệnh Quarter Section view : tạo góc nhìn cắt ¼ cụm lắp ráp
Sau khi gọi lệnh kích chọn 2 mặt phẳng không song song nhau
để giới hạn góc nhìn.
Kích phải chuột trên vùng đồ họa  xuất hiện các option:
Flip Section : Để chuyển đổi góc nhìn ¼ khác.
Three Quarter Section View : chuyển sang góc nhìn ¾.
Done : chấp nhận góc nhìn hiện hành.

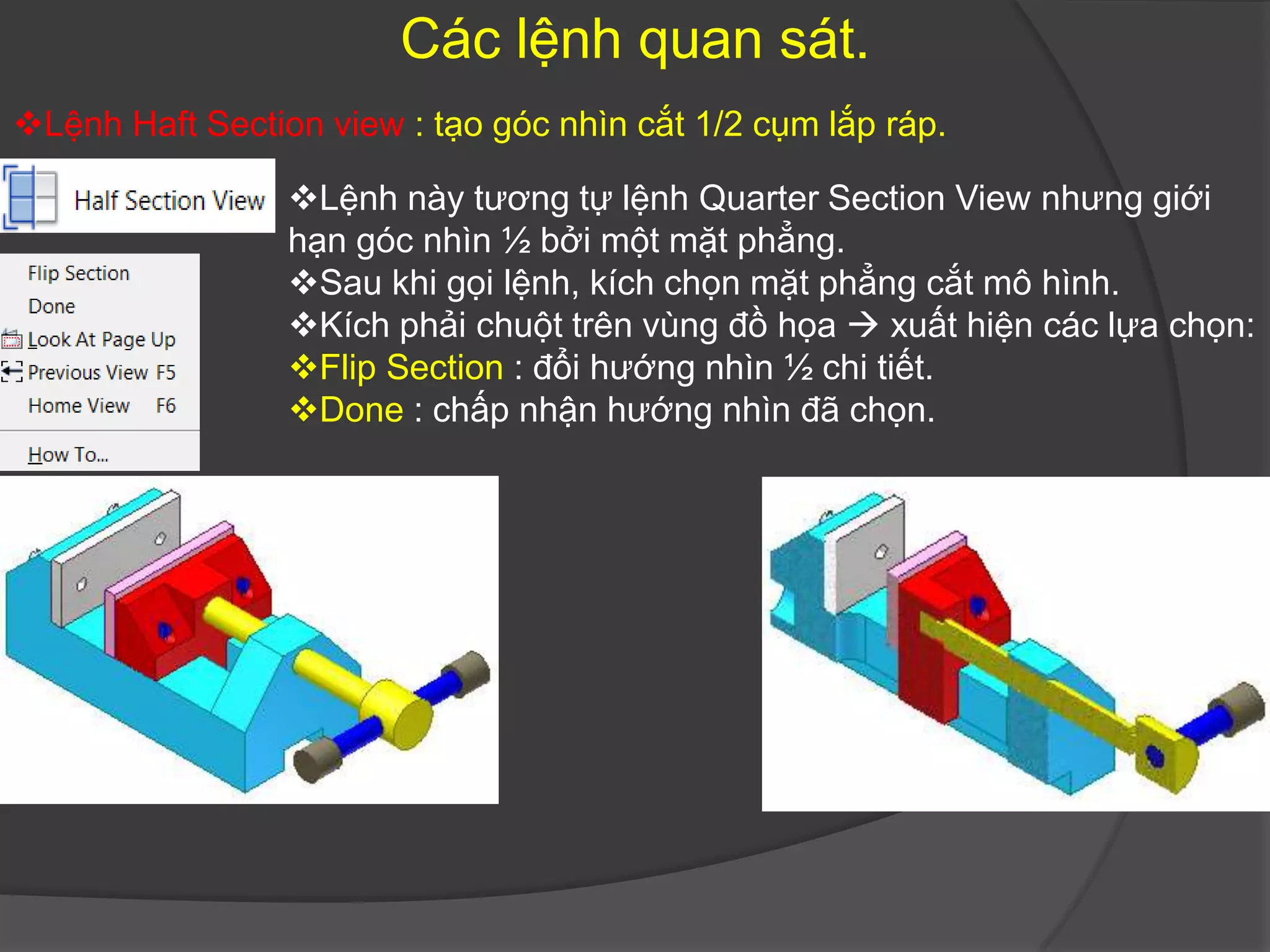

Lệnh Haft Section view : tạo góc nhìn cắt 1/2 cụm lắp ráp.

Lệnh này tương tự lệnh Quarter Section View nhưng giới
hạn góc nhìn ½ bởi một mặt phẳng.
Sau khi gọi lệnh, kích chọn mặt phẳng cắt mô hình.
Kích phải chuột trên vùng đồ họa  xuất hiện các lựa chọn:
Flip Section : đổi hướng nhìn ½ chi tiết.
Done : chấp nhận hướng nhìn đã chọn.

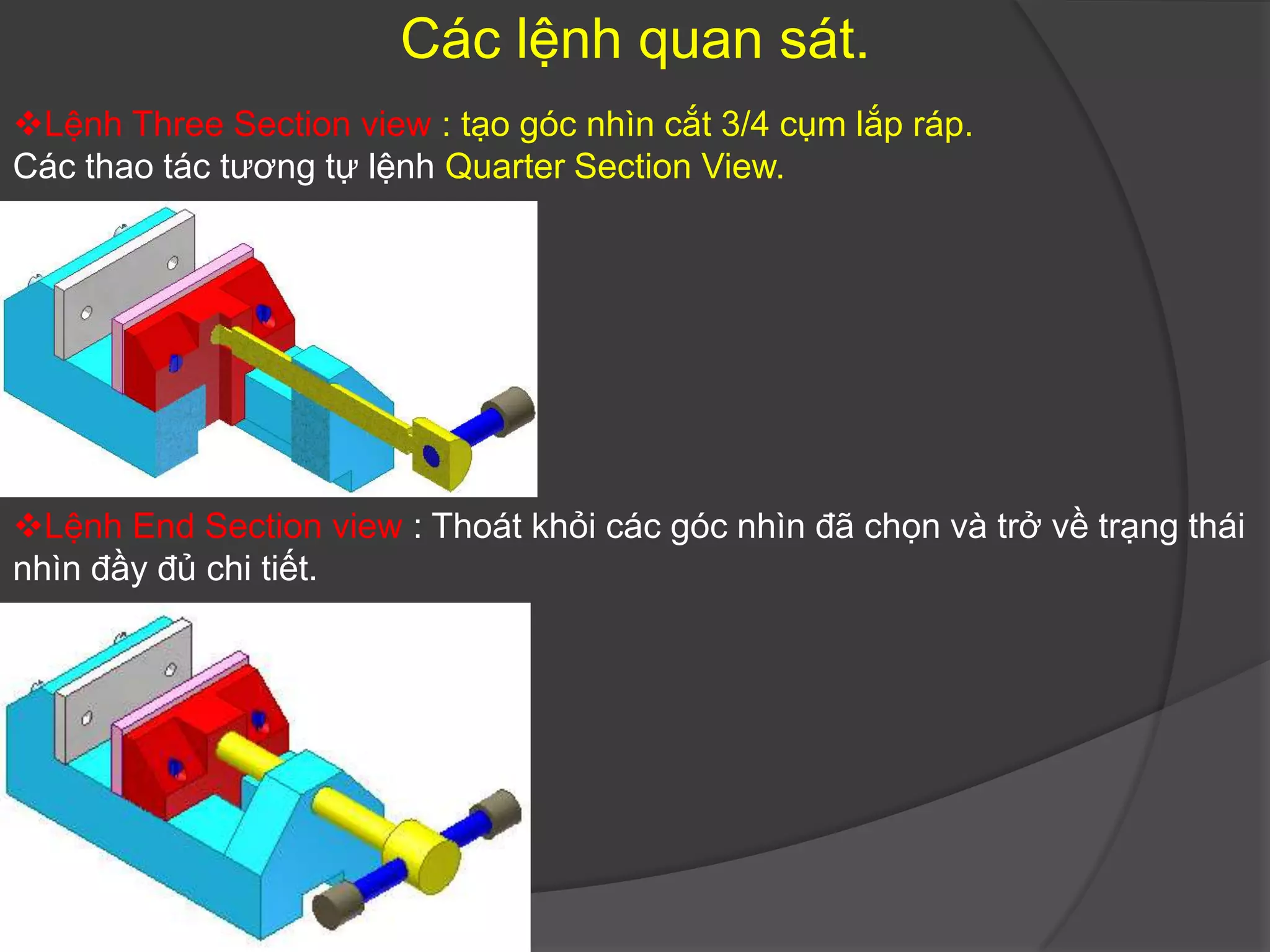

Lệnh Three Section view : tạo góc nhìn cắt 3/4 cụm lắp ráp.
Các thao tác tương tự lệnh Quarter Section View.

Lệnh End Section view : Thoát khỏi các góc nhìn đã chọn và trở về trạng thái
nhìn đầy đủ chi tiết.

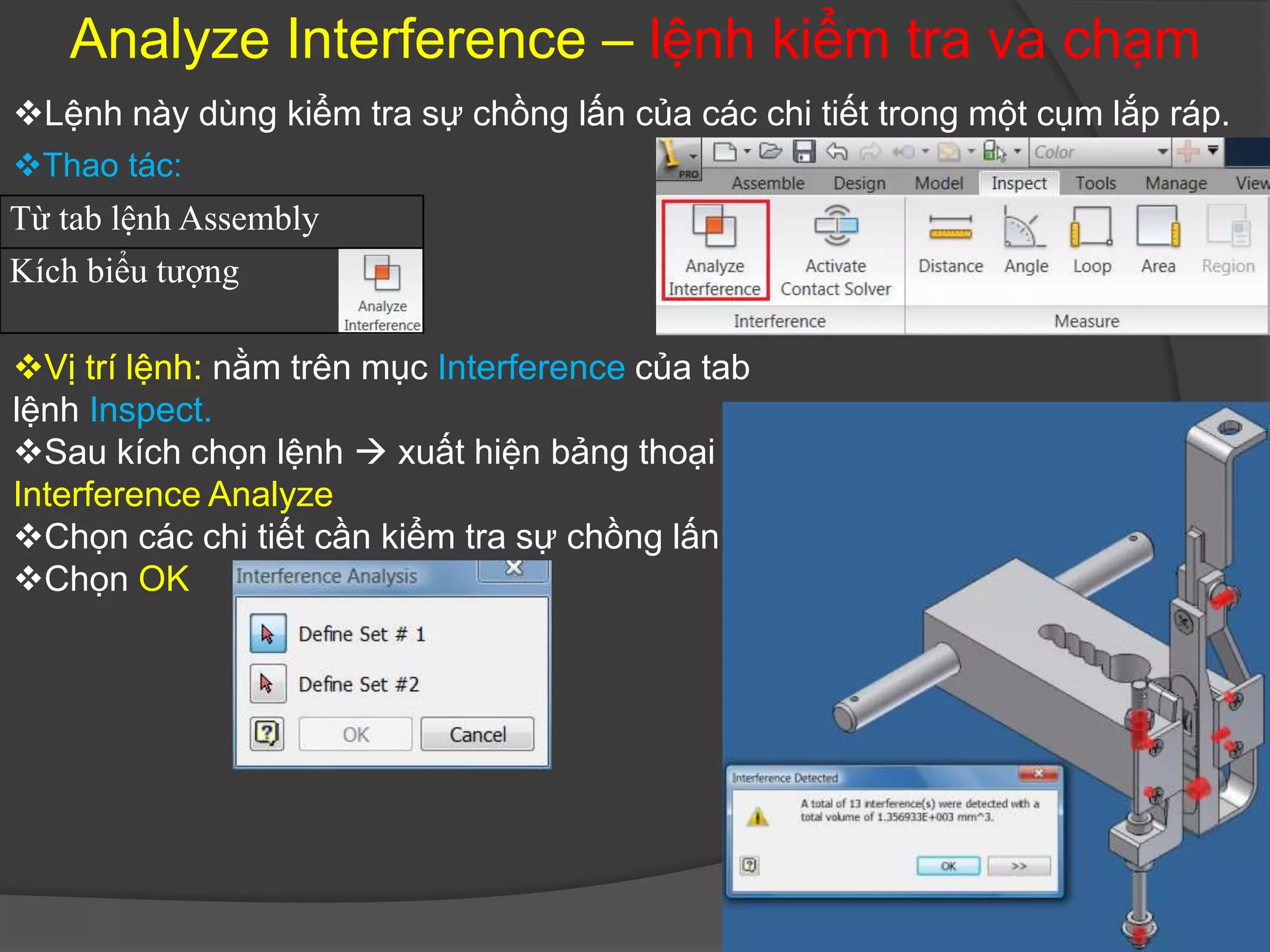

Analyze Interference – lệnh kiểm tra va chạm
Lệnh này dùng kiểm tra sự chồng lấn của các chi tiết trong một cụm lắp ráp.
Thao tác:

Vị trí lệnh: nằm trên mục Interference của tab
lệnh Inspect.
Sau kích chọn lệnh  xuất hiện bảng thoại
Interference Analyze
Chọn các chi tiết cần kiểm tra sự chồng lấn
Chọn OK

Lắp ráp (Inventor)

More Related Content

What's hot

Similar to Lắp ráp (Inventor)

More from Nguyen Van Phuong

Recently uploaded

Lắp ráp (Inventor)
