F 11 43 oma likums
Oma likums. Prezentācija Jelgavas Vakara (maiņu) vidusskolas skolēniem.
F 11 43 oma likums
- 1. Elektriskā ķēde. Oma likumsķēdes posmam. P. Puķītis. Fizika 11. klasei: 97-98. lpp.
- 2.

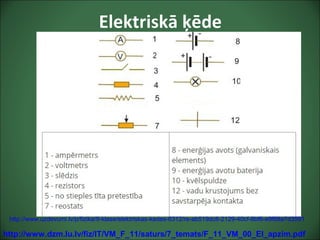

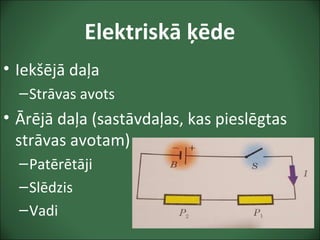

- 3. Elektriskā ķēde • Iekšējādaļa –Strāvas avots • Ārējā daļa (sastāvdaļas, kas pieslēgtas strāvas avotam) –Patērētāji –Slēdzis –Vadi

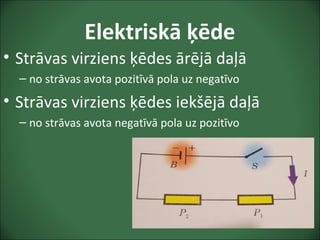

- 4. Elektriskā ķēde • Strāvasvirziens ķēdes ārējā daļā – no strāvas avota pozitīvā pola uz negatīvo • Strāvas virziens ķēdes iekšējā daļā – no strāvas avota negatīvā pola uz pozitīvo

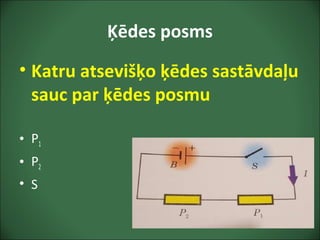

- 5. Ķēdes posms • Katruatsevišķo ķēdes sastāvdaļu sauc par ķēdes posmu • P1 • P2 • S
- 6. Oma likums ķēdesposmam • Strāvas stiprums ķēdes posmā ir tieši proporcionāls spriegumam starp posma galiem

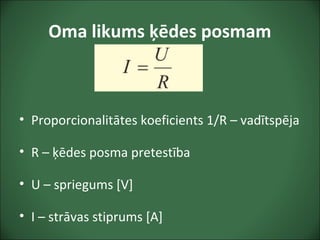

- 7. Oma likums ķēdesposmam • Proporcionalitātes koeficients 1/R – vadītspēja • R – ķēdes posma pretestība • U – spriegums [V] • I – strāvas stiprums [A]

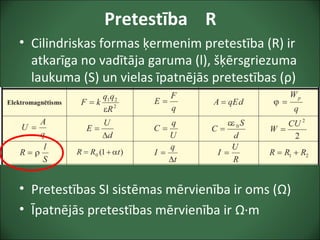

- 8. Pretestība R • Cilindriskasformas ķermenim pretestība (R) ir atkarīga no vadītāja garuma (l), šķērsgriezuma laukuma (S) un vielas īpatnējās pretestības (ρ) • Pretestības SI sistēmas mērvienība ir oms (Ω) • Īpatnējās pretestības mērvienība ir Ω·m

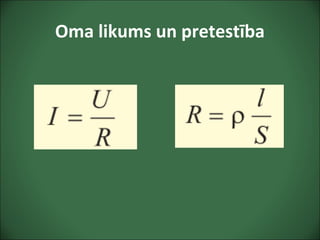

- 9. Oma likums unpretestība

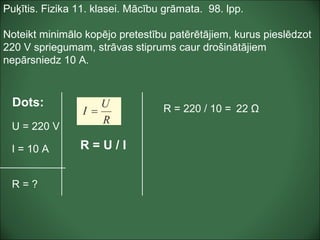

- 10. Puķītis. Fizika 11.klasei. Mācību grāmata. 98. lpp. Noteikt minimālo kopējo pretestību patērētājiem, kurus pieslēdzot 220 V spriegumam, strāvas stiprums caur drošinātājiem nepārsniedz 10 A. Dots: U = 220 V I = 10 A R = ? R = 220 / 10 = 22 Ω R = U / I

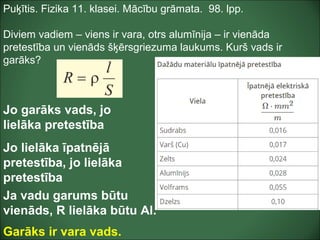

- 11. Puķītis. Fizika 11.klasei. Mācību grāmata. 98. lpp. Diviem vadiem – viens ir vara, otrs alumīnija – ir vienāda pretestība un vienāds šķērsgriezuma laukums. Kurš vads ir garāks? Jo garāks vads, jo lielāka pretestība Jo lielāka īpatnējā pretestība, jo lielāka pretestība Ja vadu garums būtu vienāds, R lielāka būtu Al. Garāks ir vara vads.

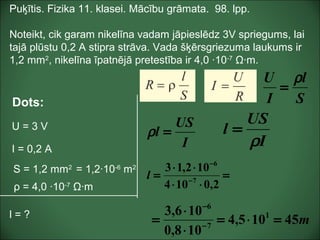

- 12. Puķītis. Fizika 11.klasei. Mācību grāmata. 98. lpp. Noteikt, cik garam nikelīna vadam jāpieslēdz 3V spriegums, lai tajā plūstu 0,2 A stipra strāva. Vada šķērsgriezuma laukums ir 1,2 mm2 , nikelīna īpatnējā pretestība ir 4,0 ·10-7 Ω·m. Dots: U = 3 V I = 0,2 A l = ? S = 1,2 mm2 = 1,2·10-6 m2 ρ = 4,0 ·10-7 Ω·m S l I U ρ = I US l =ρ I US l ρ = m45105,4 108,0 106,3 1 7 6 =⋅= ⋅ ⋅ = − − = ⋅⋅ ⋅⋅ = − − 2,0104 102,13 7 6 l

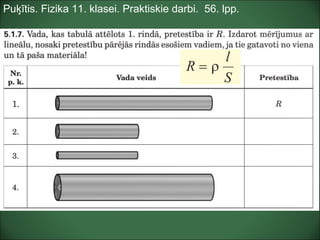

- 13. Puķītis. Fizika 11.klasei. Praktiskie darbi. 56. lpp.

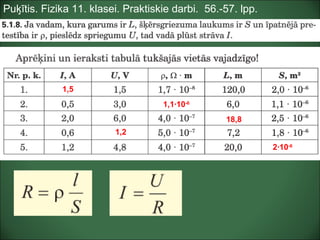

- 14. Puķītis. Fizika 11.klasei. Praktiskie darbi. 56.-57. lpp. 1,5 1,1·10-6 18,8 1,2 2·10-6

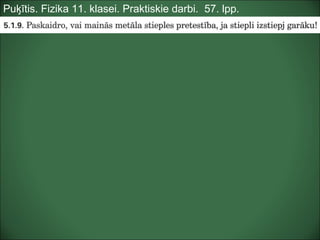

- 15. Puķītis. Fizika 11.klasei. Praktiskie darbi. 57. lpp.

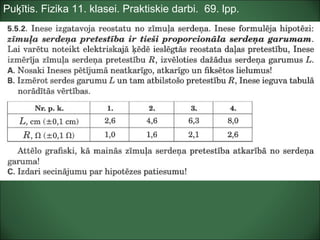

- 16. Puķītis. Fizika 11.klasei. Praktiskie darbi. 69. lpp.
- 17. Papildus informācijas avoti: •http://www.uzdevumi.lv/p/fizika/9-klase/elektriskas-kedes-6312/re-ab519dc8-21 • https://docs.google.com/presentation/d/1gBQUObVOaGva4kt5N4f2P1i9xcXls mSQy6ZWjBq1d5Q/embed?slide=id.i141 • http://www.dzm.lu.lv/fiz/IT/VM_F_11/saturs/7_temats/F_11_VM_00_El_apzi m.pdf • https://www.fizmix.lv/lat/fiztemas/lidzstrava/oma_likums_pilnai_kedei/ • Закон Ома для участка цепи. Сопротивление http://interneturok.ru/ru/school/physics/10-klass/osnovy- elektrodinamiki/zakon-oma-dlya-uchastka-tsepi-soprotivlenie-variant-1- eryutkin-e-s?seconds=0&chapter_id=881 Videostunda krievu valodā:
