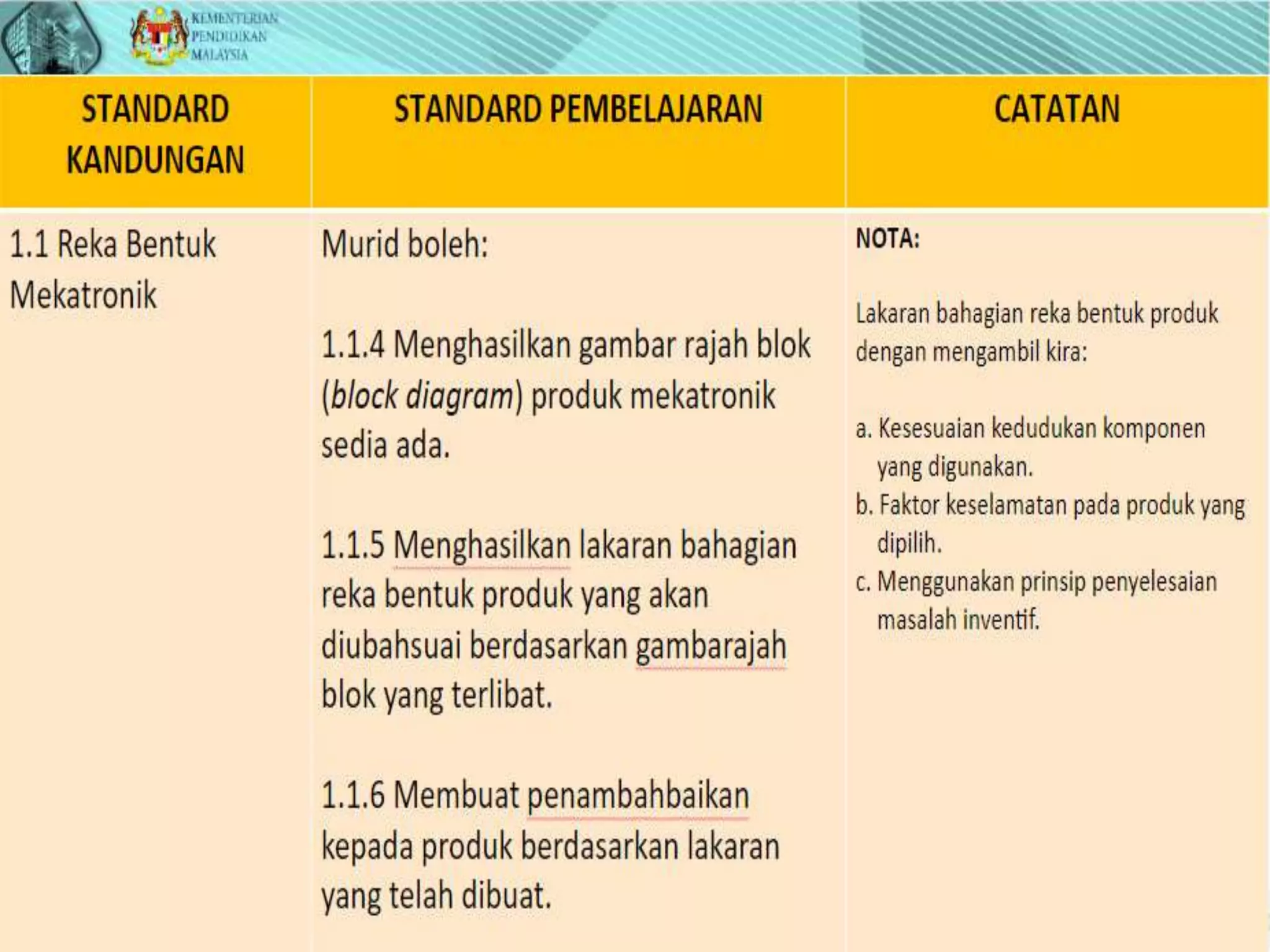

BAB 1 TINGKATAN 3

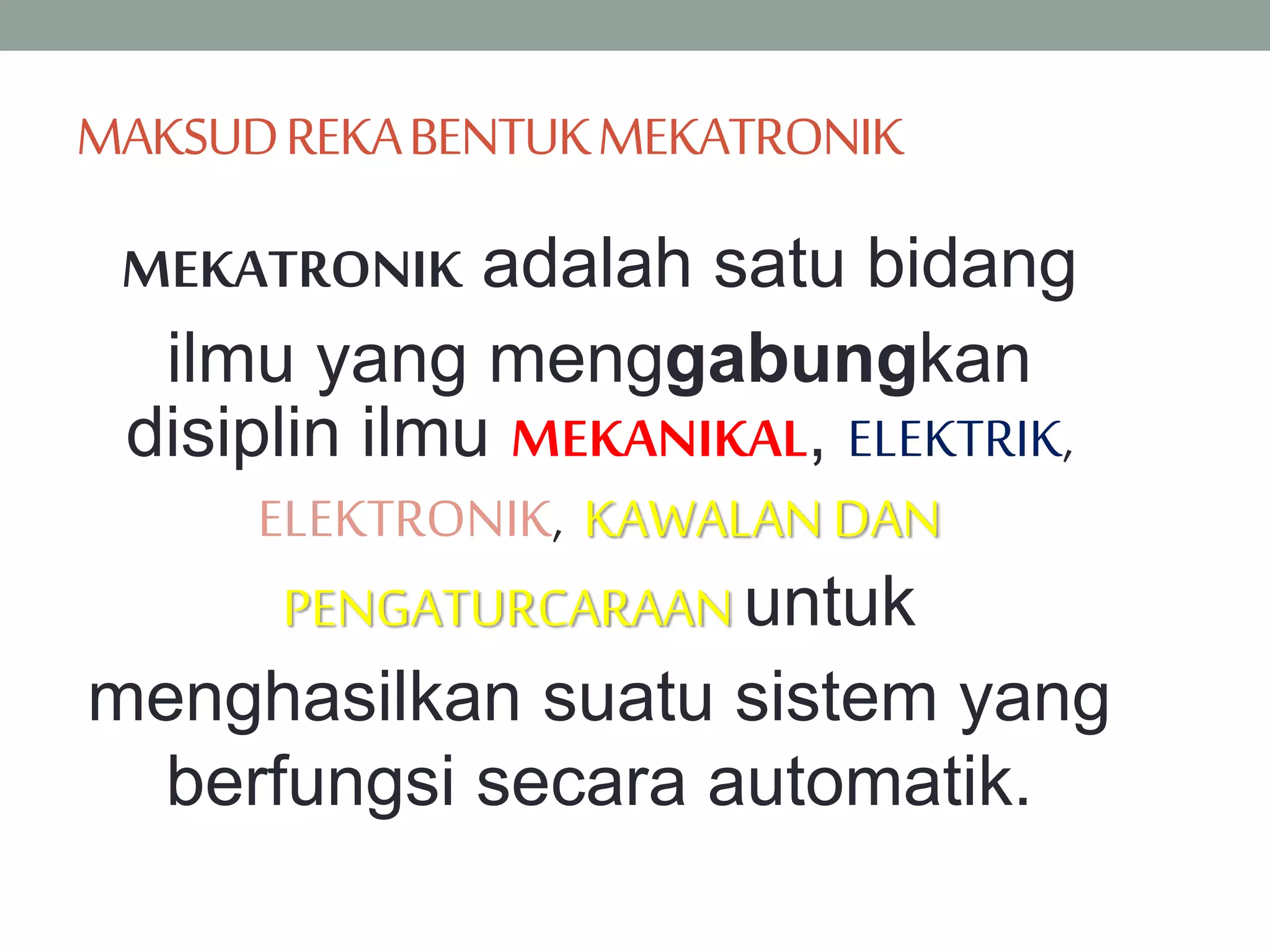

5. MAKSUDREKABENTUKMEKATRONIK
MEKATRONIK adalah satu bidang
ilmu yang menggabungkan
disiplin ilmu MEKANIKAL, ELEKTRIK,
ELEKTRONIK, KAWALANDAN
PENGATURCARAAN untuk
menghasilkan suatu sistem yang
berfungsi secara automatik.

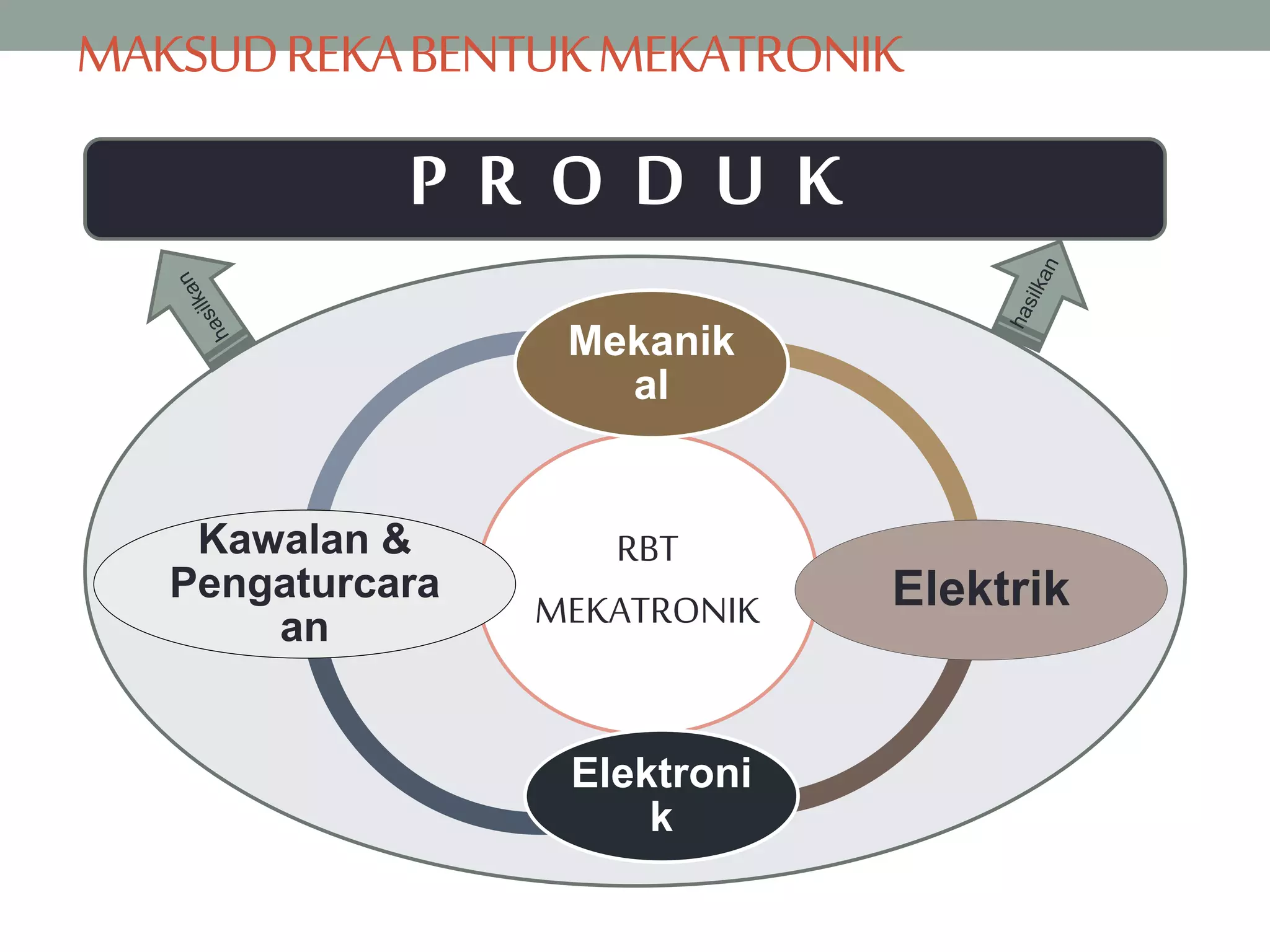

6. MAKSUDREKABENTUKMEKATRONIK
RBT
MEKATRONIK
Mekanik
al
Elektrik
Elektroni
k
Kawalan &
Pengaturcara
an
P R O D U K

7. Sistem
ELEKTRONIK
SistemELEKTRIK
Sistem
MEKANIKAL
Sistem
KAWALAN&
PENGATURCARAAN
Elemen
MEKATRONIK

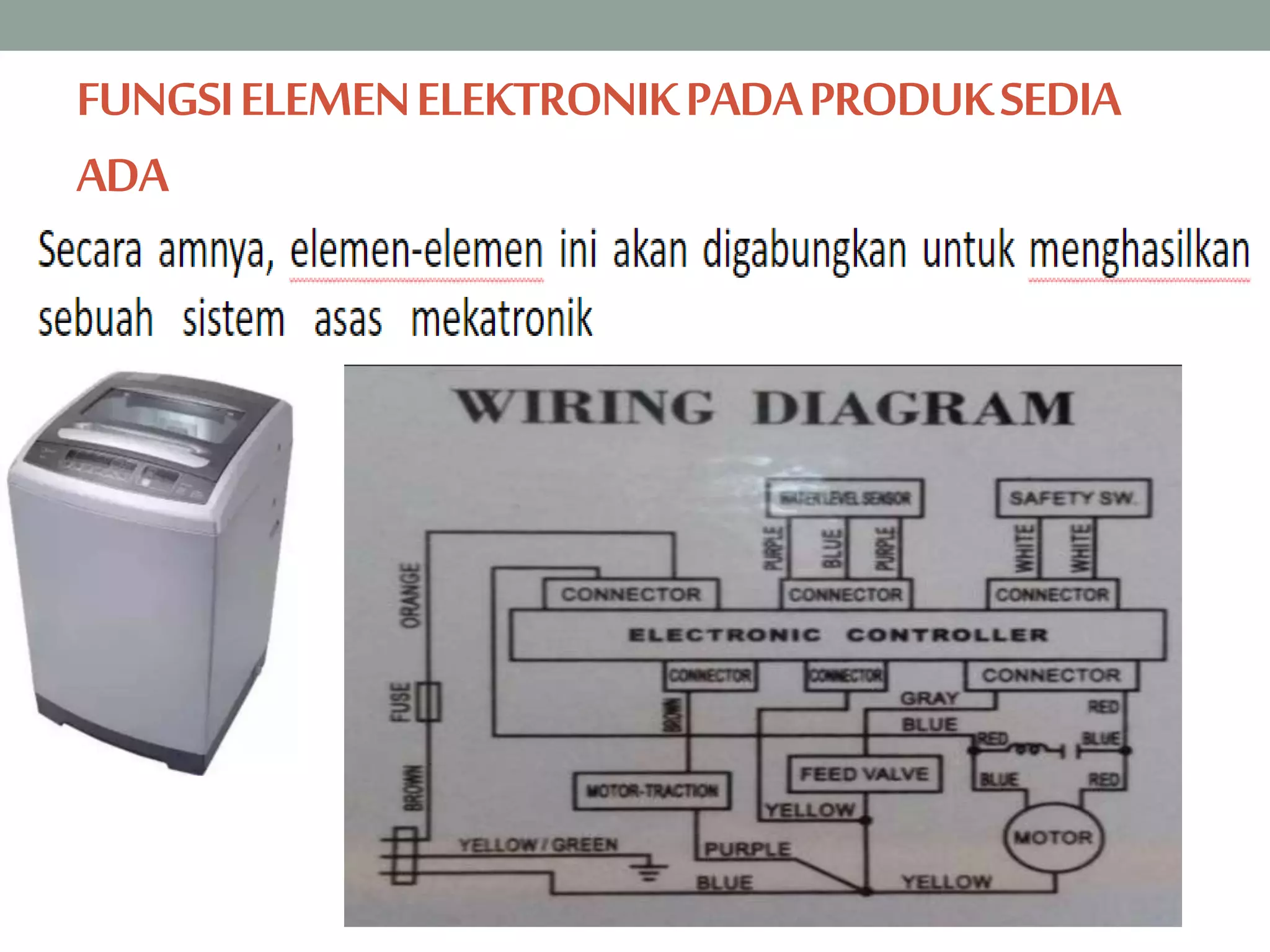

8. FUNGSIELEMENELEKTRONIKPADAPRODUKSEDIA
ADA

9. FUNGSIELEMENELEKTRONIKPADAPRODUKSEDIA
ADA

10. SISTEMASASMEKATRONIK
Bekalan Kuasa
MEKANIKAL
Contoh komponen:
Penggerak
 Motor
 Pneumatik
 Cahaya
Penderia
 Suhu
 Suis
 Cahaya
ELEKTRONIK
KAWALAN&PENGATURCARAAN
Contohelemen:
 Litarlogik
 Pengawalmikro
 Litarelektronik/ elektrik
Penambah isyarat masukan
(input) dan pengantara
muka (interface)
ELEKTRONIK
Penambah isyarat masukan
(input) dan pengantara
muka (interface)

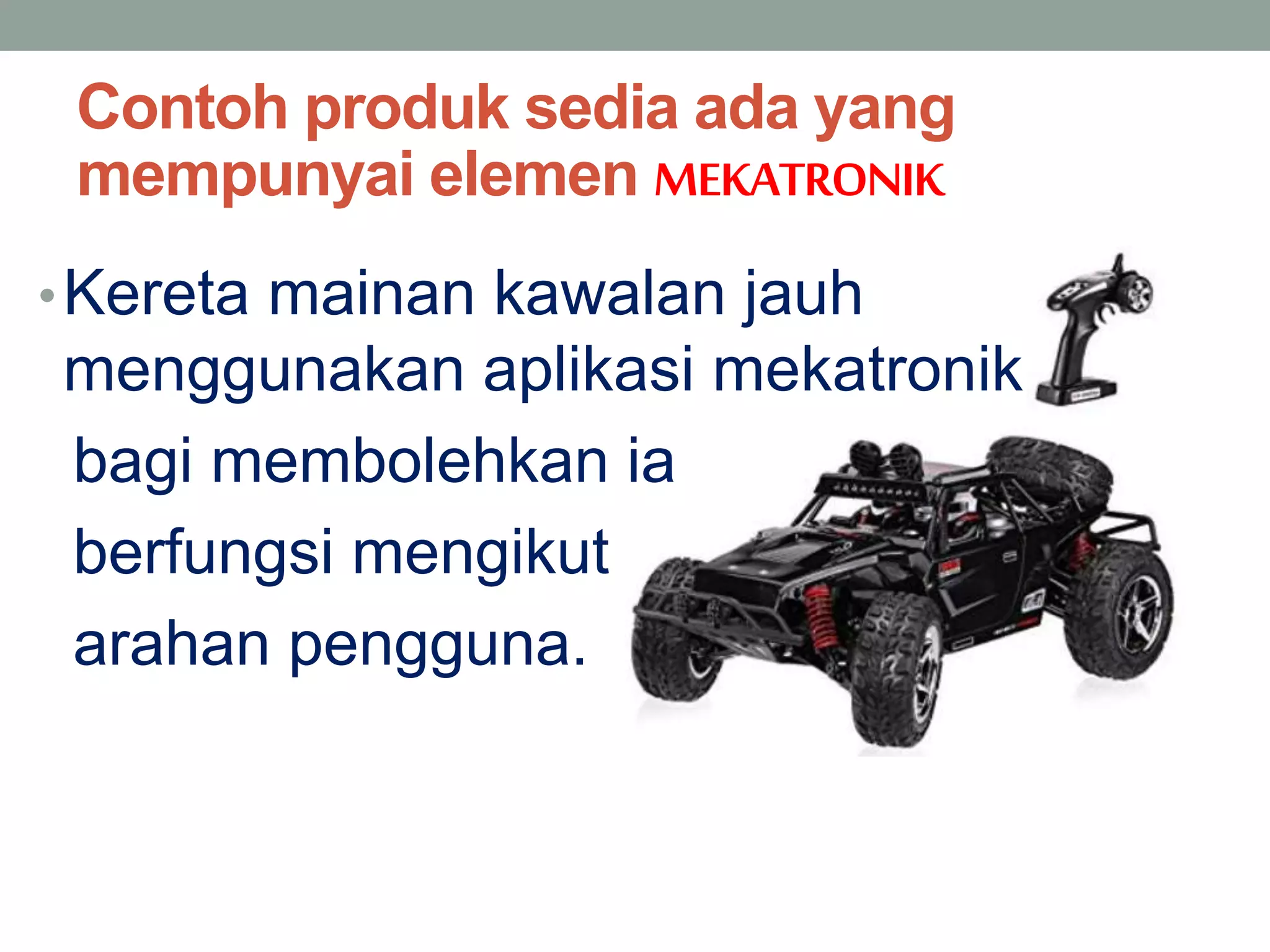

11. Contoh produk sedia ada yang
mempunyai elemen MEKATRONIK
•Kereta mainan kawalan jauh
menggunakan aplikasi mekatronik
bagi membolehkan ia
berfungsi mengikut
arahan pengguna.

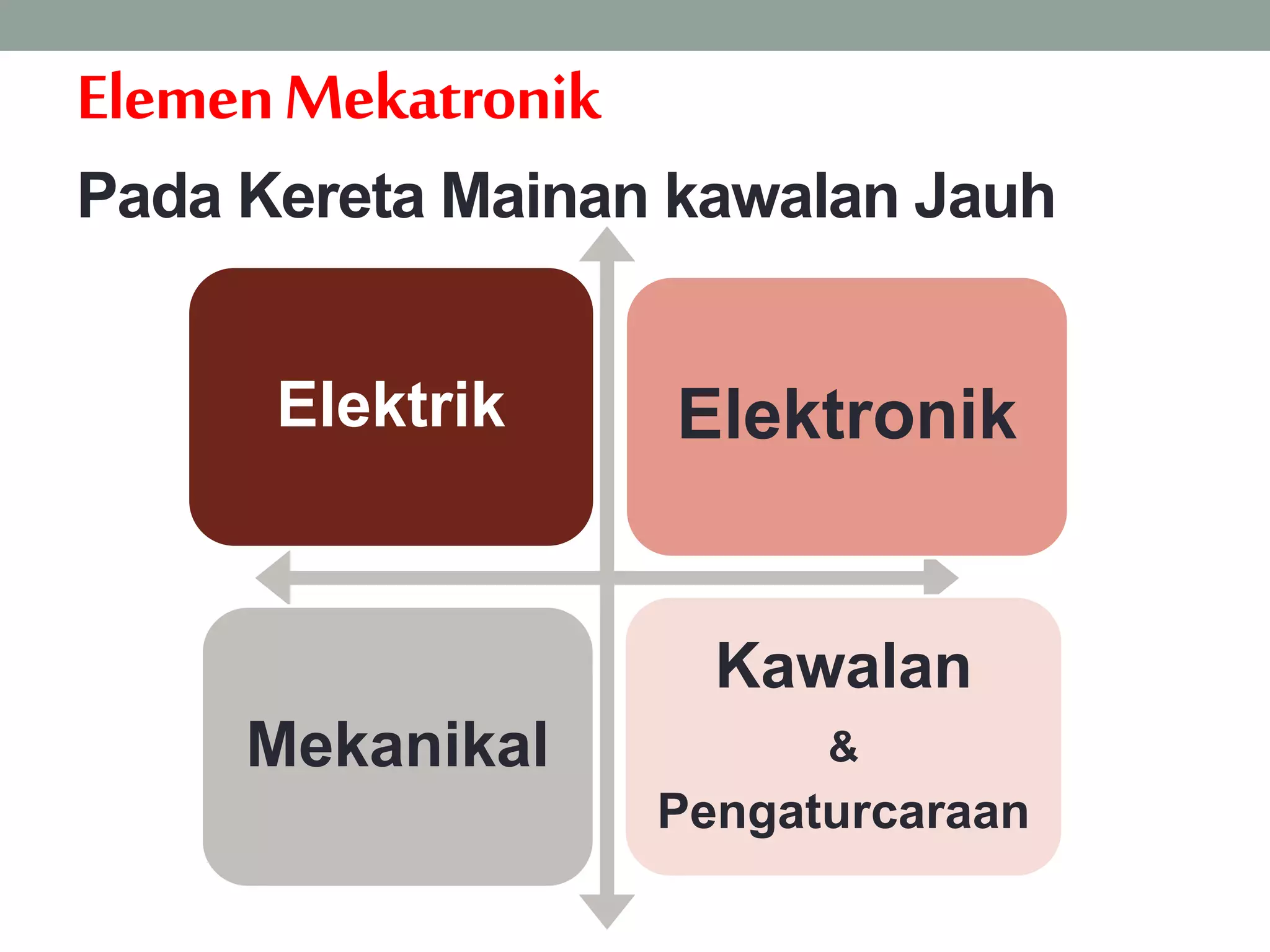

12. ElemenMekatronik
Pada Kereta Mainan kawalan Jauh
Elektrik Elektronik
Mekanikal
Kawalan
&
Pengaturcaraan

13. 1.ElemenElektrik
• Terdiri daripada komponen bekalan kuasa iaitu bateri
AA yeng berkapasiti 3 volt
• Bateri ini membekalkan kuasa elektrik kepada litar
dalam kereta mainan dan panel kawalan jauh

14. 2.ElemenElektronik
• Komponen elektronik utama dalam sistem kereta kawalan
jauh terdiri daripada litar bersepadu (litar terkamil)
dan pemacu motor.
• Elemen elektronik berfungsi sebagai pengawal yang
mengawal daya kilas (torque) dan halaju motor.

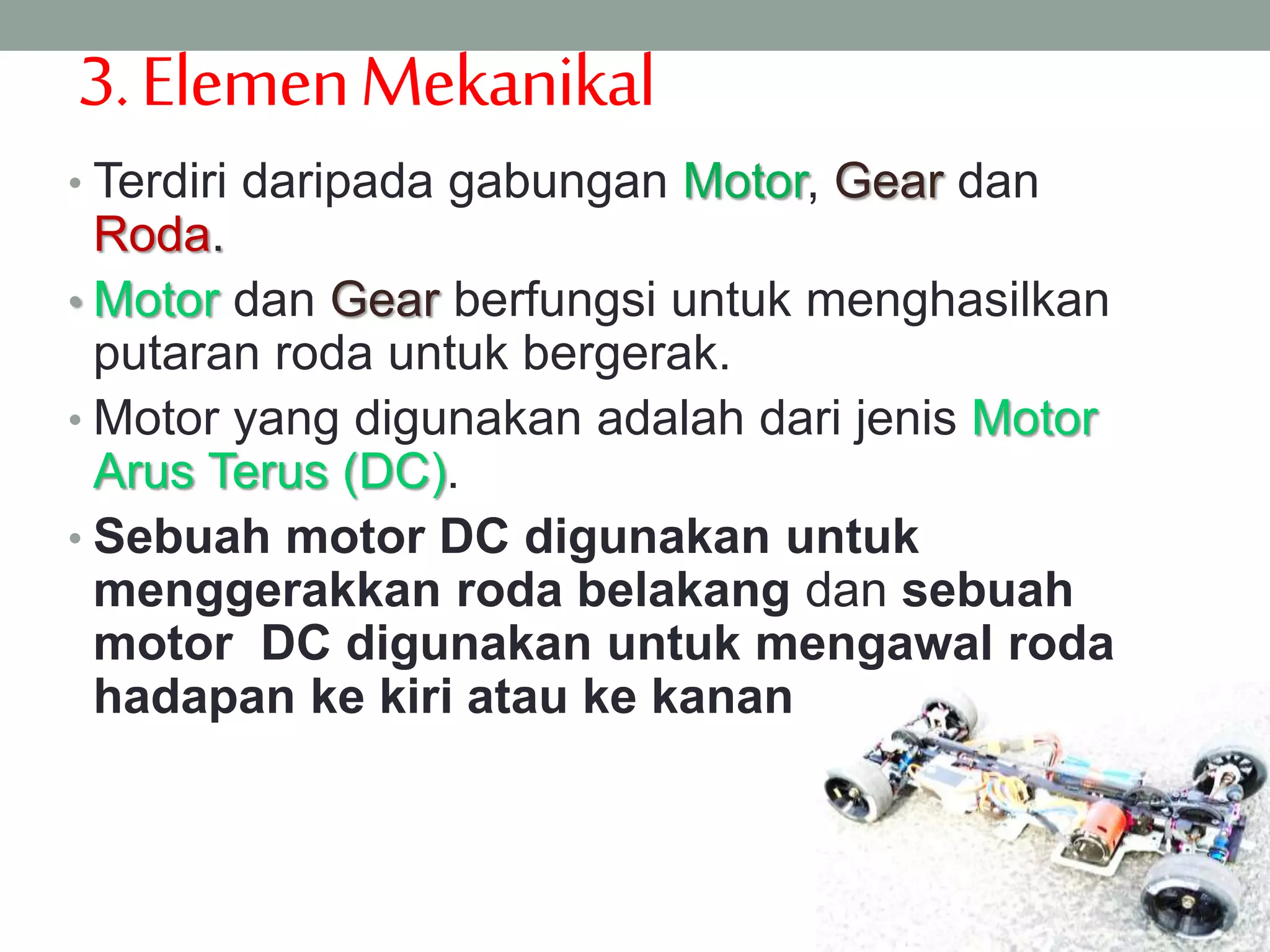

15. 3.ElemenMekanikal
• Terdiri daripada gabungan Motor, Gear dan
Roda.
• Motor dan Gear berfungsi untuk menghasilkan
putaran roda untuk bergerak.
• Motor yang digunakan adalah dari jenis Motor
Arus Terus (DC).
• Sebuah motor DC digunakan untuk
menggerakkan roda belakang dan sebuah
motor DC digunakan untuk mengawal roda
hadapan ke kiri atau ke kanan

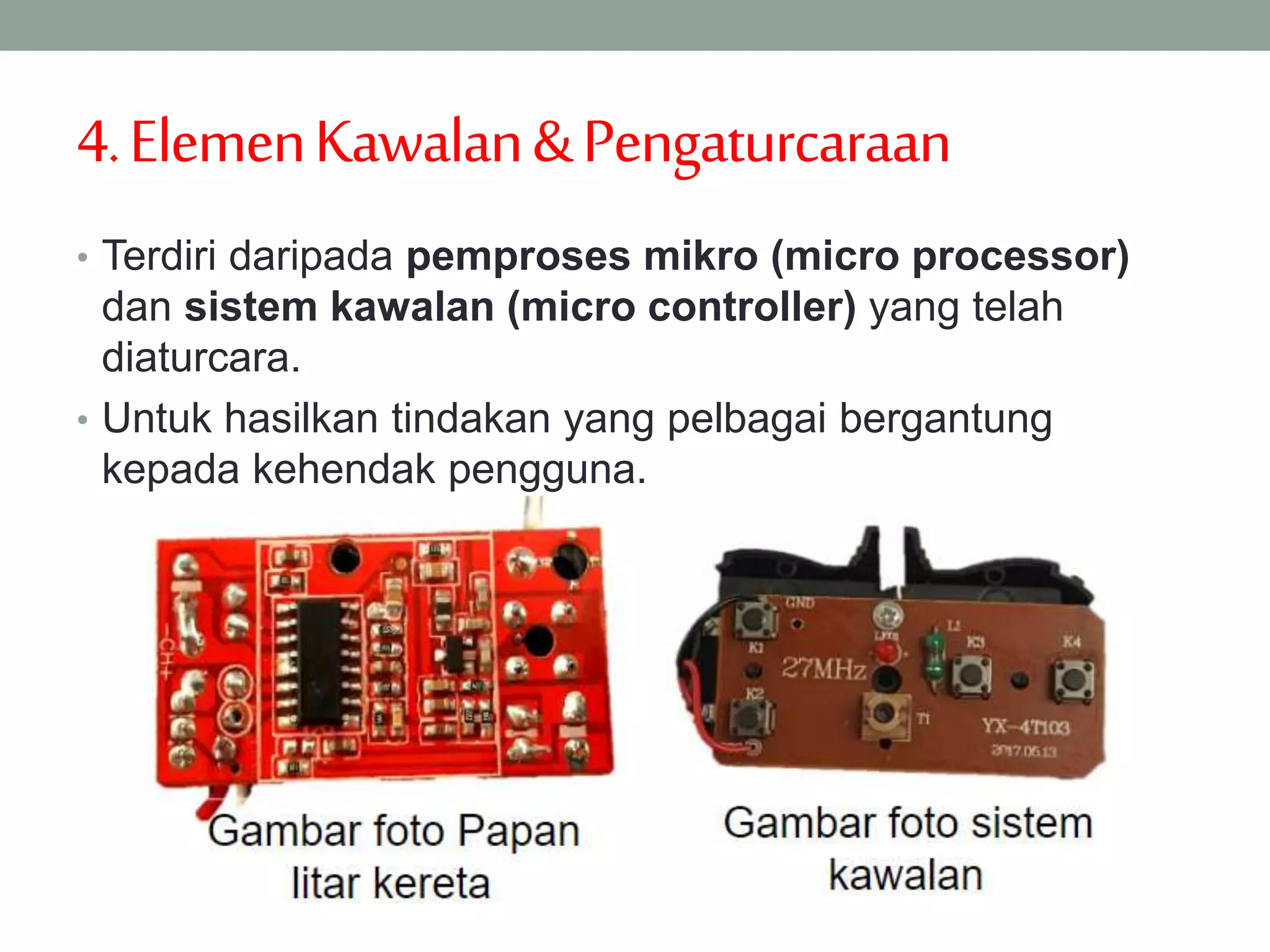

17. 4.ElemenKawalan&Pengaturcaraan
• Terdiri daripada pemproses mikro (micro processor)
dan sistem kawalan (micro controller) yang telah
diaturcara.
• Untuk hasilkan tindakan yang pelbagai bergantung
kepada kehendak pengguna.

18. (input) (output)

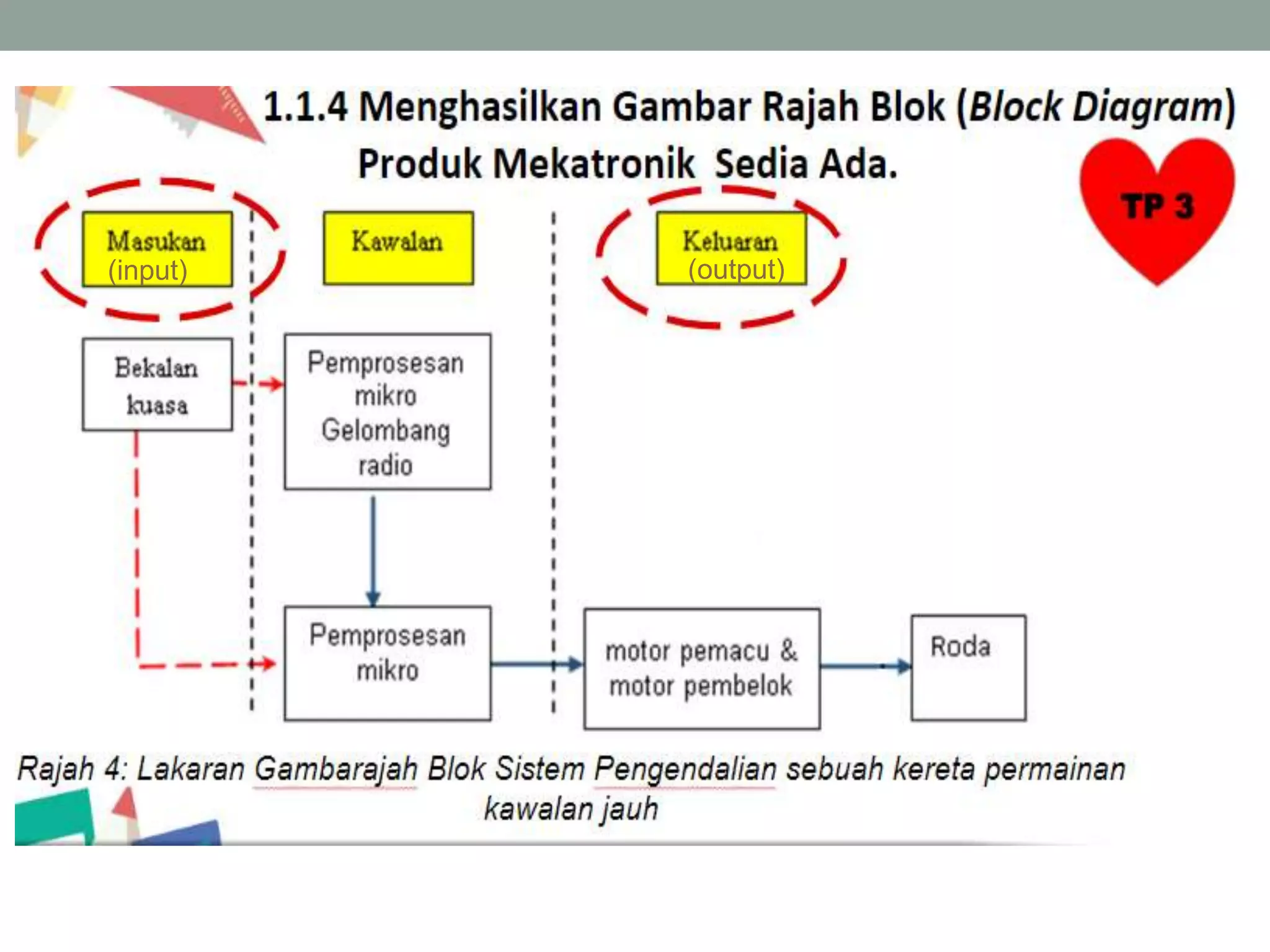

19. (output)(input)

20. (input) (output)

25. Terima kasih
