2. PERGERAKAN MEKANIKAL
Pergerakan makenikal ialah
mekanisma atau sistem yang
membolehkan barangan
berfungsi, bergerak atau berputar
Mekanisma pergerakan ini
dihasilkan secara manual, enjin
atau motor
Pergerakan ini terdiri daripada 2
aspek iaitu
Jenis pegerakan
Kelajuan pergerakan

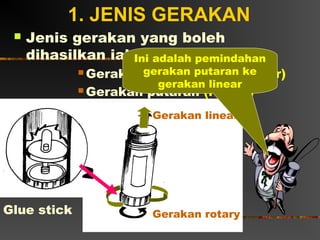

3. 1. JENIS GERAKAN
Jenis gerakan yang boleh
dihasilkan ialah adalah pemindahan
Ini
Gerakangerakan saling (linear)
lurus / putaran ke
gerakan linear
Gerakan putaran (rotary)
Gerakan linear
Glue stick Gerakan rotary

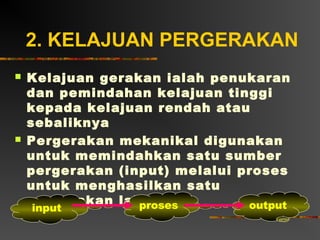

4. 2. KELAJUAN PERGERAKAN
Kelajuan gerakan ialah penukaran
dan pemindahan kelajuan tinggi
kepada kelajuan rendah atau
sebaliknya
Pergerakan mekanikal digunakan
untuk memindahkan satu sumber
pergerakan (input) melalui proses
untuk menghasilkan satu
pergerakan lain
proses output
input
5. PEMINDAHAN KELAJUAN
GERAKAN

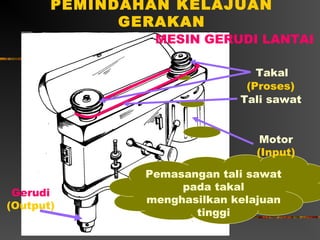

MESIN GERUDI LANTAI
Takal
(Proses)
Tali sawat
Motor
(Input)
Pemasangan tali sawat
pada takal
Gerudi
menghasilkan kelajuan
(Output)
tinggi

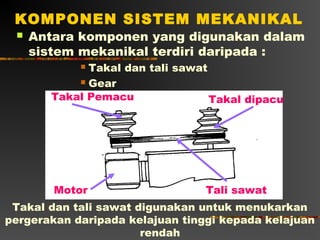

6. KOMPONEN SISTEM MEKANIKAL
Antara komponen yang digunakan dalam
sistem mekanikal terdiri daripada :
Takal dan tali sawat
Gear
Takal Pemacu Takal dipacu
Motor Tali sawat
Takal dan tali sawat digunakan untuk menukarkan
pergerakan daripada kelajuan tinggi kepada kelajuan
rendah
7. Gear merupakan unsur penting bagi sesuatu
mesin kerana ia berfungsi sebagai
penghantar kuasa dan penggerak mesin
Penghantar kuasa ini berlaku menerusi aci
yang memegang gear gear ini
Arah penghantaran yang dibuat bergantung
kepada kedudukan aci samada selari,
bersilang atau bersudut
Gear mempunyai gigi supaya membolehkan
ia bersirat (mesh) dengan pasangannya
maka putaran yang dibuat lebih aktif kerana
tidak menggelincir
8. JENIS JENIS GEAR
1. Gear Taji 2. Gear Serong 3. Gear belitan
Gear Belitan – digunakan Lazimnya
Gear Rak dan sesuai–digunakan
Heliks – Pinan pada mesin
Gear Serong digunakan untuk
Gear Taji – – digunakan untuk
untuk mengurangkanmekanisme
untukmakanisme kelajuan tinggi
digunakan dalam kelajuan dan
memindahkan tenaga putaran satu aci
memindahkan tenaga dari aci pada
memindahkan tenaga antara aci
stering kereta
ke satu aci lainselari bersudut
sudut yang
yang 5. Gear
4. Gear Heliks tertentu Rak & Pinan
9. PERGERAKAN ELEKTROMEKANIKAL
Kehidupan manusia banyak bergantung kepada
mekanisma pergerakan yang membolehkan
barangan berfungsi
Makenisme ini dapat membantu kita bergerak
dari satu tempat ke satu tempat yang lain
Produk yang menggunakan komponen
elektronik dalam operasi mekanismenya seperti
kamera dan pemacu cakera padat dinamakan
elektromekanikal
Produk elektromekanikal menggunakan satu
sistem pemprosesan yang dapat dinyatakan
seperti berikut:
input proses output

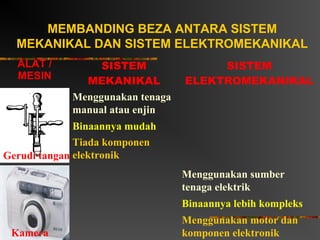

10. MEMBANDING BEZA ANTARA SISTEM
MEKANIKAL DAN SISTEM ELEKTROMEKANIKAL
ALAT / SISTEM SISTEM
MESIN MEKANIKAL ELEKTROMEKANIKAL
Menggunakan tenaga
manual atau enjin
Binaannya mudah
Tiada komponen
Gerudi tangan elektronik
Menggunakan sumber
tenaga elektrik
Binaannya lebih kompleks
Menggunakan motor dan
Kamera komponen elektronik
11. Senaraikan contoh mesin dan
peralatan yang menggunakan
sisten mekanikal dan
elektromekanikal
