Reka Bentuk Mekanikal

1. REKA BENTUK
MEKANIKAL

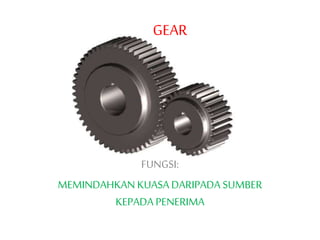

2. GEAR
FUNGSI:
MEMINDAHKAN KUASA DARIPADA SUMBER
KEPADA PENERIMA

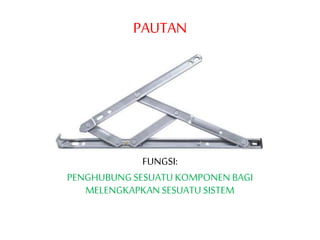

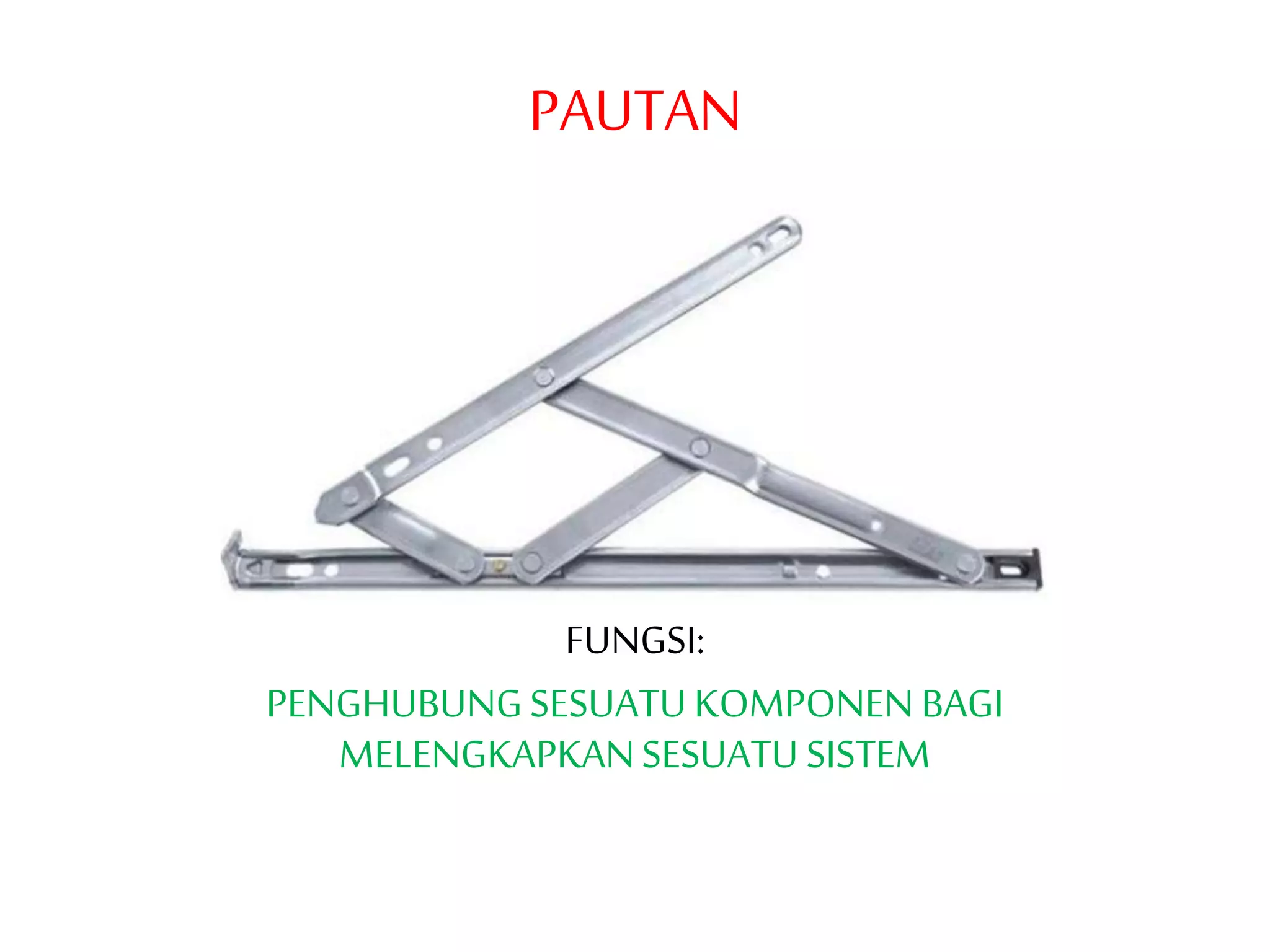

3. PAUTAN
FUNGSI:
PENGHUBUNGSESUATUKOMPONEN BAGI
MELENGKAPKANSESUATUSISTEM

4. TUIL / TUAS
FUNGSI:
MEMBESARKANATAUMENGECILKANDAYAYANG
DIKENAKANTERHADAPSESUATUOBJEK

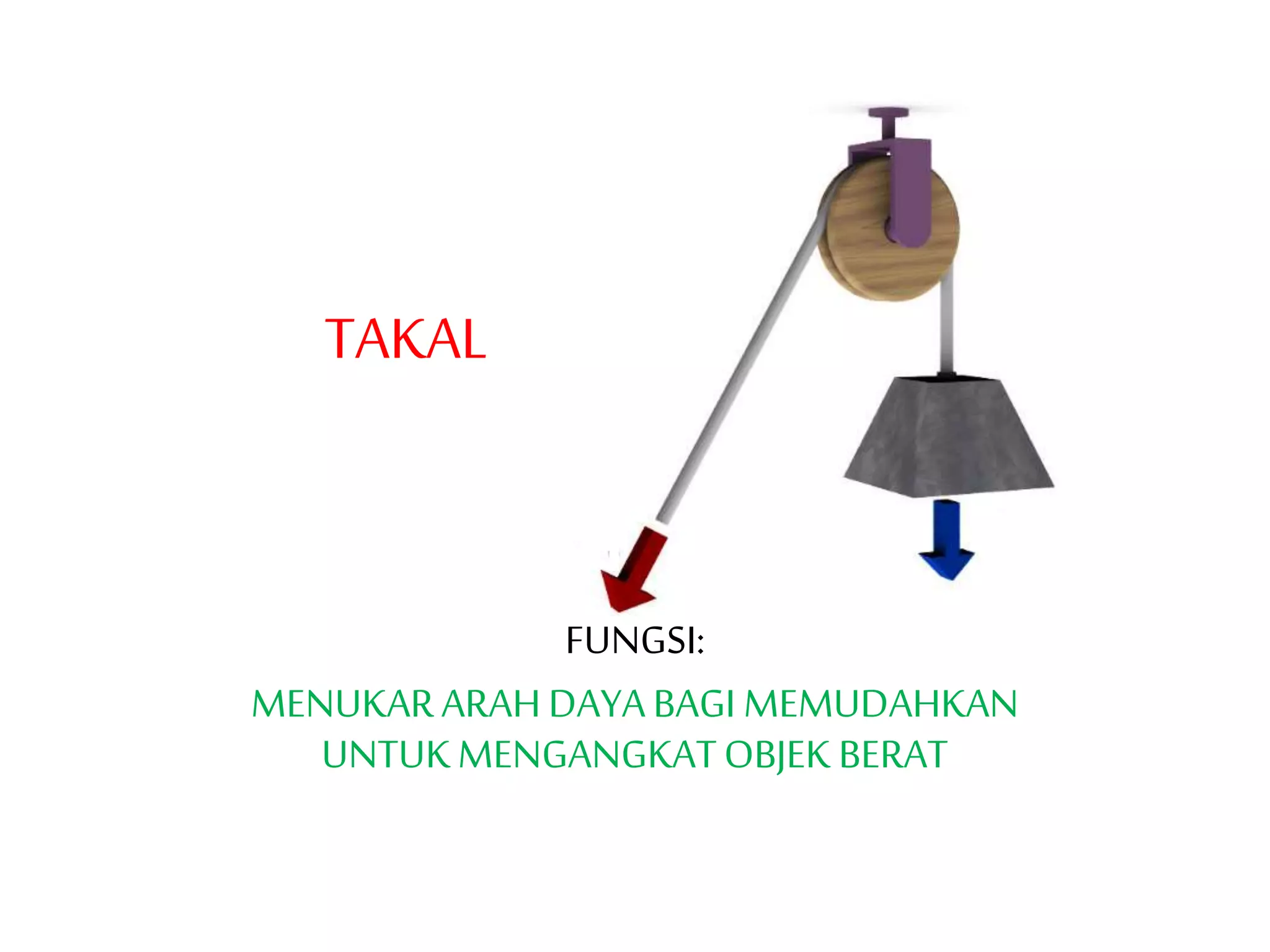

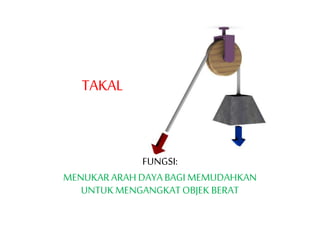

5. TAKAL
FUNGSI:
MENUKARARAHDAYABAGI MEMUDAHKAN
UNTUKMENGANGKATOBJEK BERAT

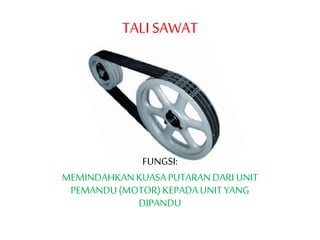

6. FUNGSI:
MEMINDAHKANKUASAPUTARANDARIUNIT
PEMANDU(MOTOR) KEPADAUNITYANG
DIPANDU
TALISAWAT

7. ACISESONDOL
FUNGSI:
MEMBUKA DAN MENUTUP INJAP PADA ENJIN OMBOH
KENDERAAN BERMOTOR

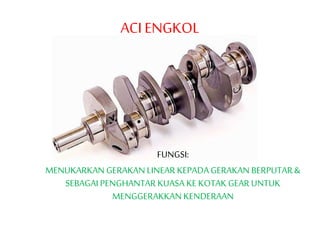

8. FUNGSI:
MENUKARKAN GERAKAN LINEAR KEPADAGERAKAN BERPUTAR&
SEBAGAI PENGHANTAR KUASA KE KOTAK GEAR UNTUK
MENGGERAKKAN KENDERAAN

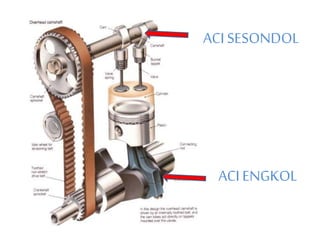

ACIENGKOL

9. ACIENGKOL
ACISESONDOL

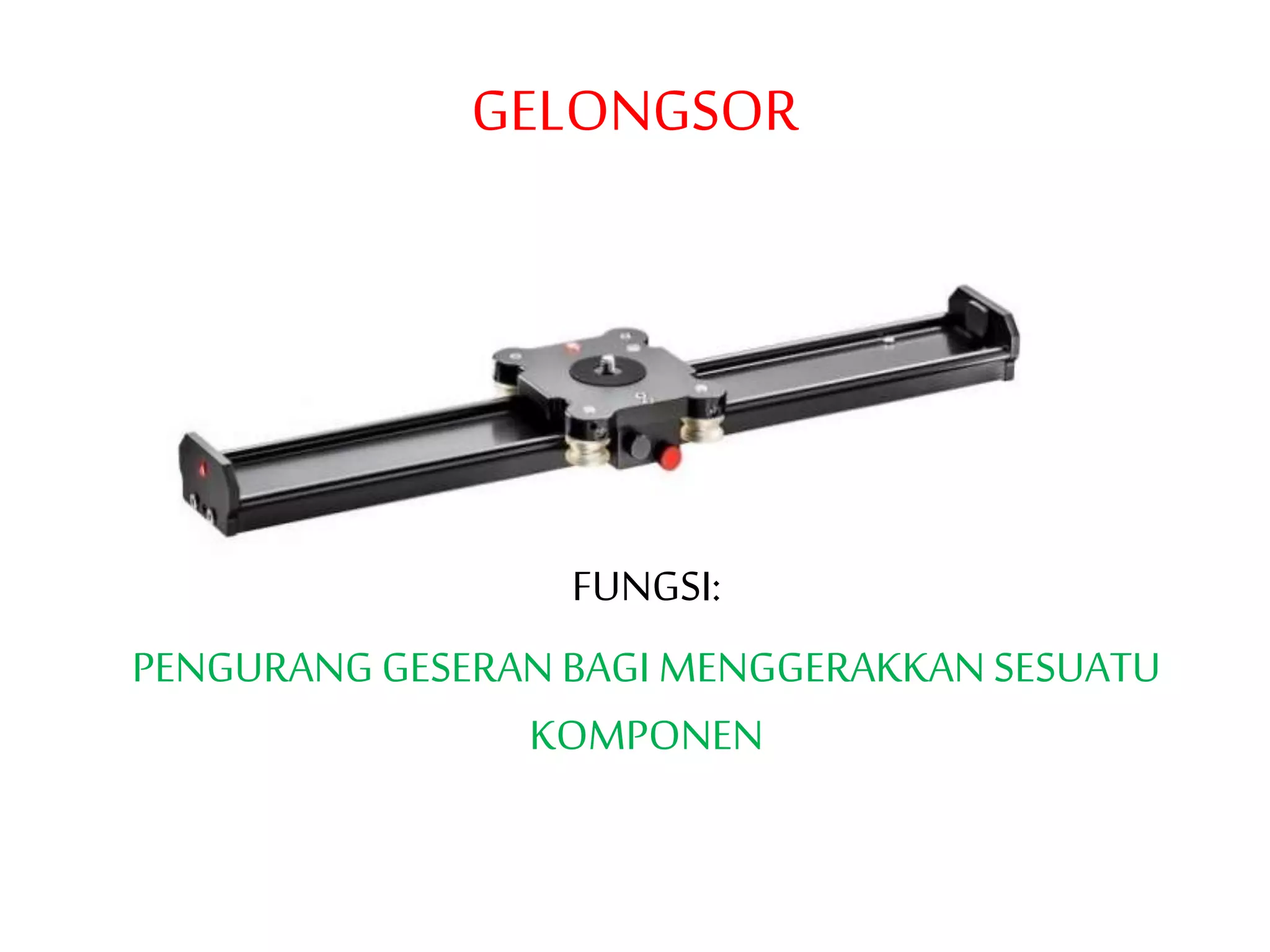

10. GELONGSOR
FUNGSI:
PENGURANG GESERAN BAGI MENGGERAKKAN SESUATU
KOMPONEN

11. GALASBEBOLA
FUNGSI:
PENGURANG GESERAN DAN MELANCARKAN PERGERAKAN

12. BINDU
FUNGSI:
MEMEGANG DAN MENCENGKAM MATA GERUDI

13. RANTAI
FUNGSI:
PENGANTARA BAGI PENGHANTARAN KUASA ANTARA DUA
GEAR
