1. ЕЛЕКТРИЧНЕ
МАШИНЕ
Биљана Блажин

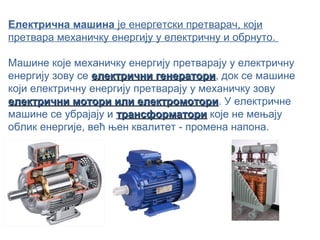

2. Електрична машина је енергетски претварач, који
претвара механичку енергију у електричну и обрнуто.
Машине које механичку енергију претварају у електричну
енергију зову се електрични генератори, док се машине
генератори
који електричну енергију претварају у механичку зову
електрични мотори или електромотори. У електричне
електромотори
машине се убрајају и трансформатори које не мењају
облик енергије, већ њен квалитет - промена напона.

3. ПОДЕЛА према врсти електричне енергије коју користе
или производе :
1. Електричне машине једносмерне струје
2. Електричне машине наизменичне струје

4. ГЕНЕРАТОРИ И ЕЛЕКТРОМОТОРИ ЈЕДНОСМЕРНЕ СТРУЈЕ
Мотор и генератор имају исту конструкцију и њихова структура се састоји од:
- статора, мирујући део машине у облику шупљег масивног гвозденог ваљка
од ливеног гвожђа;
- ротора, то је обртни део машине који се састоји од језгра, вратила, намотаја
и колектора (комутатор).

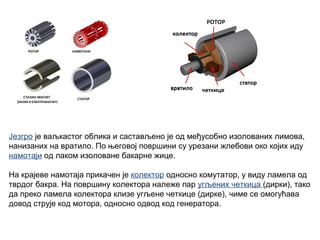

5. Језгро је ваљкастог облика и састављено је од међусобно изолованих лимова,
нанизаних на вратило. По његовој површини су урезани жлебови око којих иду
намотаји од лаком изоловане бакарне жице.
На крајеве намотаја прикачен је колектор односно комутатор, у виду ламела од
тврдог бакра. На површину колектора належе пар угљених четкица (дирки), тако
да преко ламела колектора клизе угљене четкице (дирке), чиме се омогућава
довод струје код мотора, односно одвод код генератора.

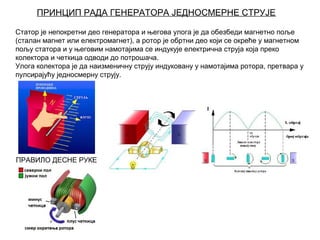

6. ПРИНЦИП РАДА ГЕНЕРАТОРА ЈЕДНОСМЕРНЕ СТРУЈЕ
Статор је непокретни део генератора и његова улога је да обезбеди магнетно поље
(сталан магнет или електромагнет), а ротор је обртни део који се окреће у магнетном
пољу статора и у његовим намотајима се индукује електрична струја која преко
колектора и четкица одводи до потрошача.
Улога колектора је да наизменичну струју индуковану у намотајима ротора, претвара у
пулсирајућу једносмерну струју.
ПРАВИЛО ДЕСНЕ РУКЕ

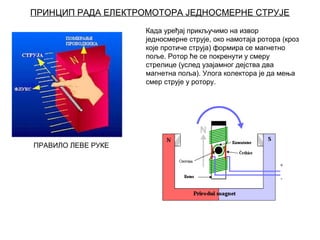

7. ПРИНЦИП РАДА ЕЛЕКТРОМОТОРА ЈЕДНОСМЕРНЕ СТРУЈЕ
Када уређај прикључимо на извор
једносмерне струје, око намотаја ротора (кроз
које протиче струја) формира се магнетно
поље. Ротор ће се покренути у смеру
стрелице (услед узајамног дејства два
магнетна поља). Улога колектора је да мења
смер струје у ротору.
ПРАВИЛО ЛЕВЕ РУКЕ

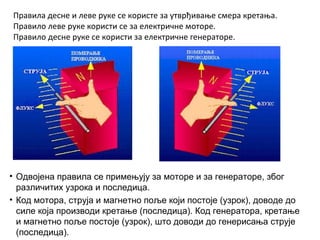

8. Правила деснe и лeве рукe сe користе за утврђивање смeрa кретањa.
Прaвило левe рукe користи се за eлeктричне мотoрe.
Правило деснe рукe се користи за елeктричне гeнeраторе.
F
F
B
B
I
I
• Одвојена правила се примењују за моторе и за генераторе, због
различитих узрока и последица.
• Код мотора, струја и магнетно поље који постоје (узрок), доводе до
силе која производи кретање (последица). Код генератора, кретање
и магнетно поље постоје (узрок), што доводи до генерисања струје
(последица).

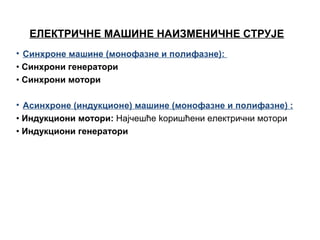

9. ЕЛЕКТРИЧНЕ МАШИНЕ НАИЗМЕНИЧНЕ СТРУЈЕ
• Синхроне машине (монофазне и полифазне):
• Синхрони генeратoри
• Синхрони мoтoри
• Асинхроне (индукциoнe) машинe (монофазне и полифазне) :
• Индукциони мотори: Нaјчeшћe koришћени eлeктрични мотoри
• Индукциони генератори

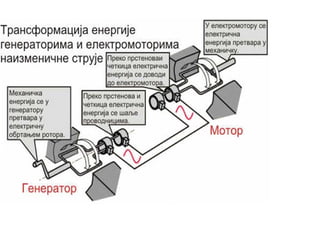

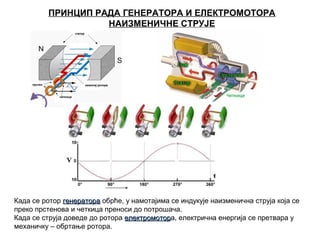

10. ПРИНЦИП РАДА ГЕНЕРАТОРА И ЕЛЕКТРОМОТОРА
НАИЗМЕНИЧНЕ СТРУЈЕ
Када се ротор генератора обрће, у намотајима се индукује наизменична струја која се
преко прстенова и четкица преноси до потрошача.
Када се струја доведе до ротора електромотора, електрична енергија се претвара у
електромотор
механичку – обртање ротора.

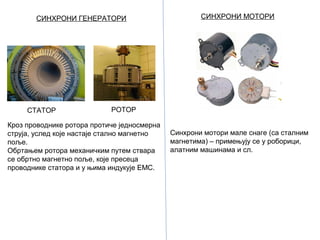

12. СИНХРОНИ ГЕНЕРАТОРИ
СТАТОР
СИНХРОНИ МОТОРИ
РОТОР
Кроз проводнике ротора протиче једносмерна
струја, услед које настаје стално магнетно
поље.
Обртањем ротора механичким путем ствара
се обртно магнетно поље, које пресеца
проводнике статора и у њима индукује ЕМС.
Синхрони мотори мале снаге (са сталним
магнетима) – примењују се у роборици,
алатним машинама и сл.

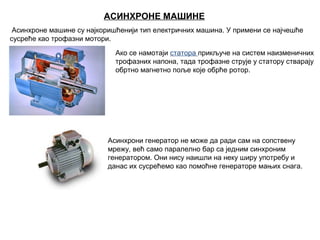

13. АСИНХРОНЕ МАШИНЕ
Асинхроне машине су најкоришћенији тип електричних машина. У примени се најчешће
сусреће као трофазни мотори.
Ако се намотаји статора прикључе на систем наизменичних
трофазних напона, тада трофазне струје у статору стварају
обртно магнетно поље које обрће ротор.
Асинхрони генератор не може да ради сам на сопствену
мрежу, већ само паралелно бар са једним синхроним
генератором. Они нису наишли на неку ширу употребу и
данас их сусрећемо као помоћне генераторе мањих снагa.

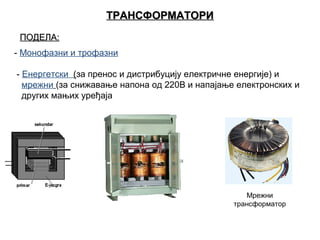

14. ТРАНСФОРМАТОРИ
ПОДЕЛА:
- Монофазни и трофазни
- Енергетски (за пренос и дистрибуцију електричне енергије) и
мрежни (за снижавање напона од 220В и напајање електронских и
других мањих уређаја
Мрежни
трансформатор

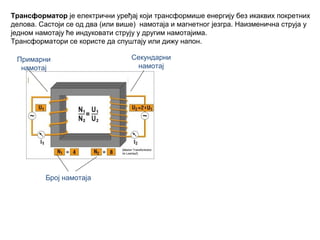

15. Трансформатор је електрични уређај који трансформише енергију без икаквих покретних
делова. Састоји се од два (или више) намотаја и магнетног језгра. Наизменична струја у
једном намотају ће индуковати струју у другим намотајима.
Трансформатори се користе да спуштају или дижу напон.
Примарни
намотај
Број намотаја
Секундарни
намотај
