Introducció a la electricitat

2. L’electricitat és una de les formes d’energia més
utilitzades per l’ésser humà. L’emprem pràcticament
per a tot, actualment seria impossible viure sense
l’electricitat.
Gràcies a l’electricitat podem il·luminar ca nostra, fer
funcionar els nostres electrodomèstics, màquines ...
L’èxit de l’electricitat com a font d’energia es troba en
la facilitat per a obtenir-la, transportar-la i
transformar-la en altres energies.

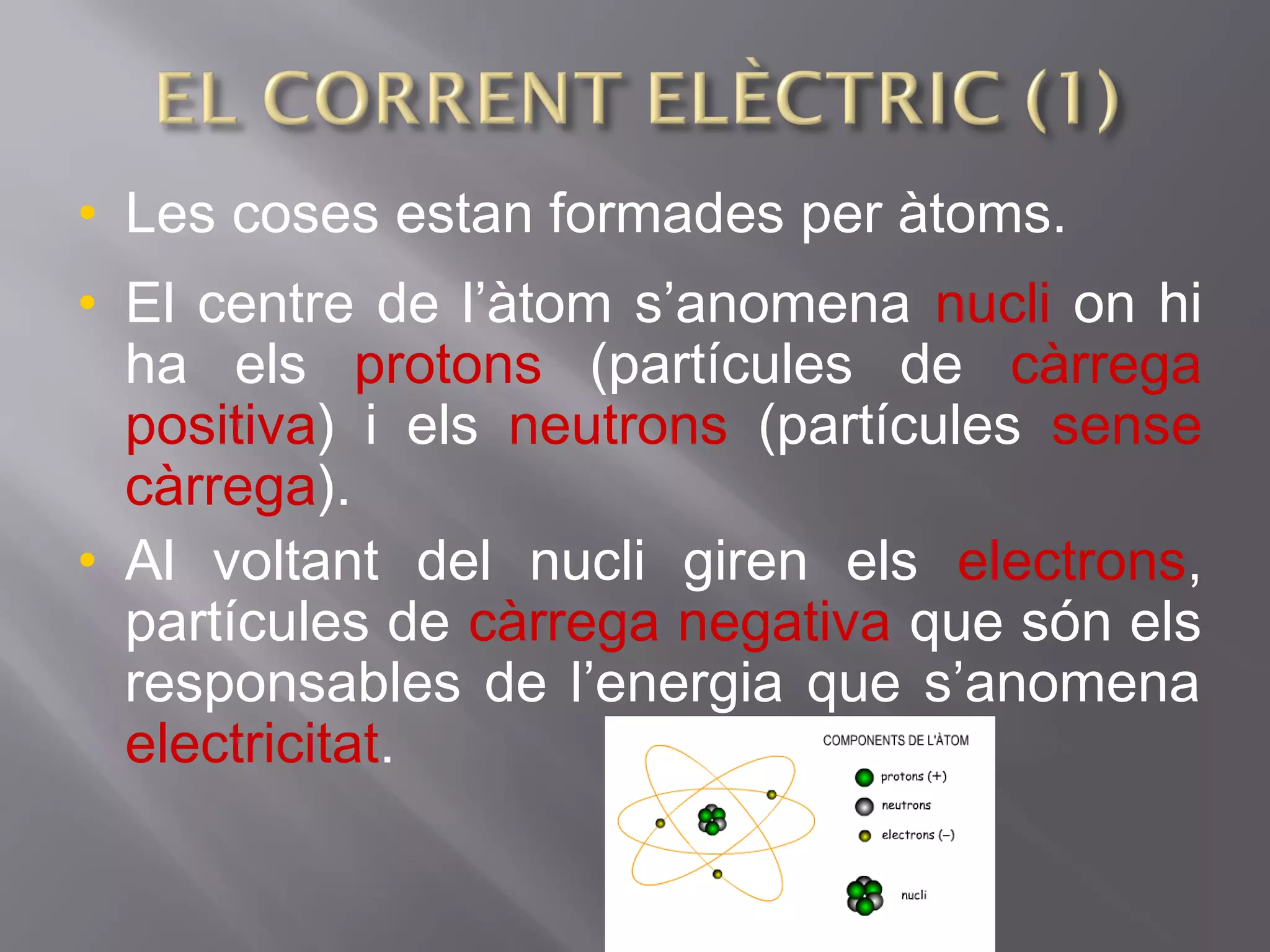

3. • Les coses estan formades per àtoms.
• El centre de l’àtom s’anomena nucli on hi
ha els protons (partícules de càrrega
positiva) i els neutrons (partícules sense
càrrega).
• Al voltant del nucli giren els electrons,
partícules de càrrega negativa que són els
responsables de l’energia que s’anomena
electricitat.

4. • La electricitat és un fenomen originat pel
moviment dels electrons que es troben al
voltant del nucli.
• En determinats materials, es possible fer
anar els electrons d’un extrem a l’altre,
provocant un corrent elèctric.

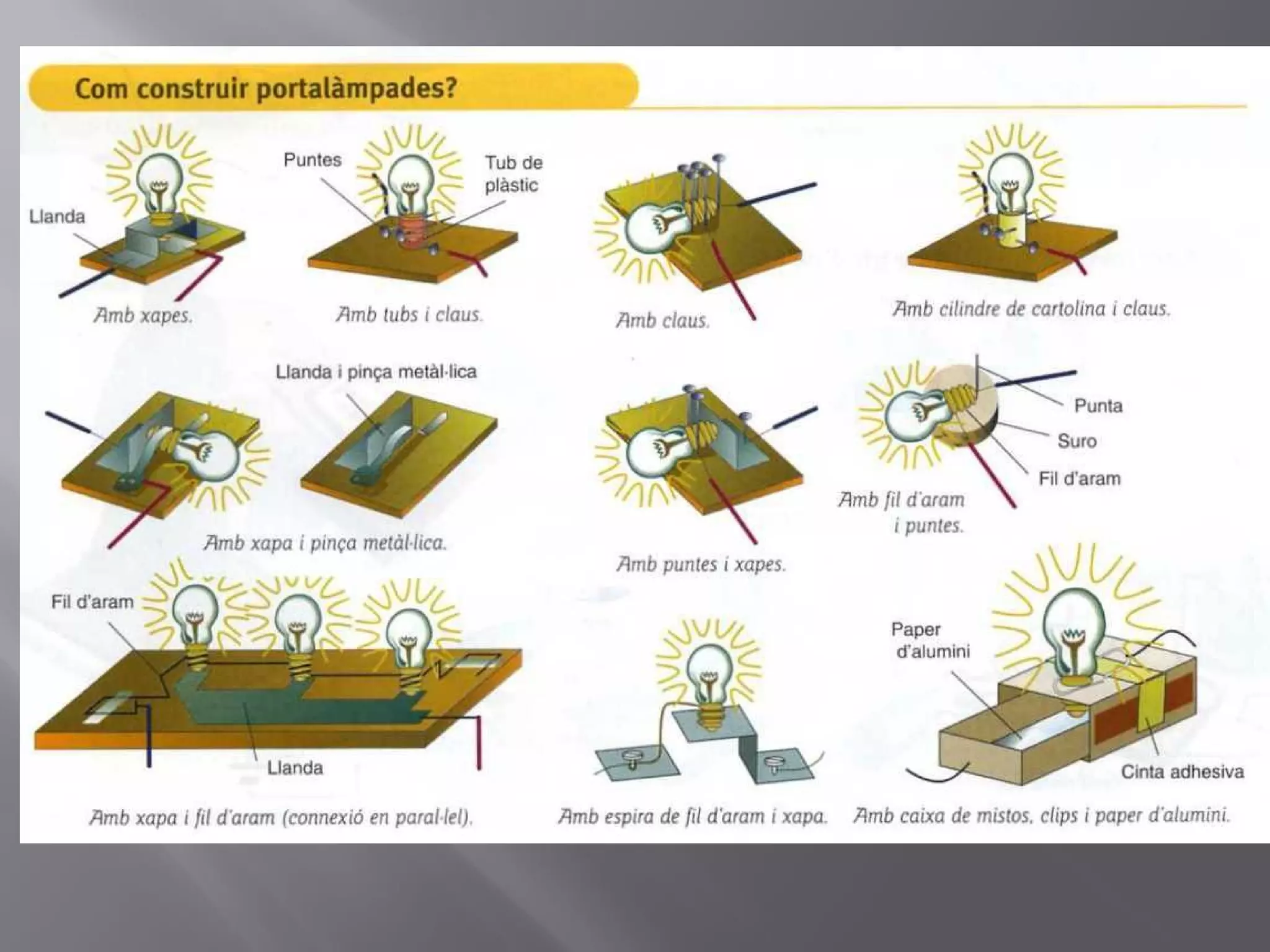

5. • Un circuit elèctric és un conjunt d’elements
units de tal forma que permeten el pas del
corrent elèctric (generalment per produir
algun efecte útil).
• Un circuit està format per :
– elements necessaris
– elements complementaris.

6. • UN GENERADOR O ACUMULADOR: És
l’element que proporciona l’energia
elèctrica. Exemples: piles, bateries...
• MATERIAL CONDUCTOR: És l’element
que transporta l’energia elèctrica. Exemple:
cables.
• UN O MÉS RECEPTORS: Són els
elements que transformen l’energia

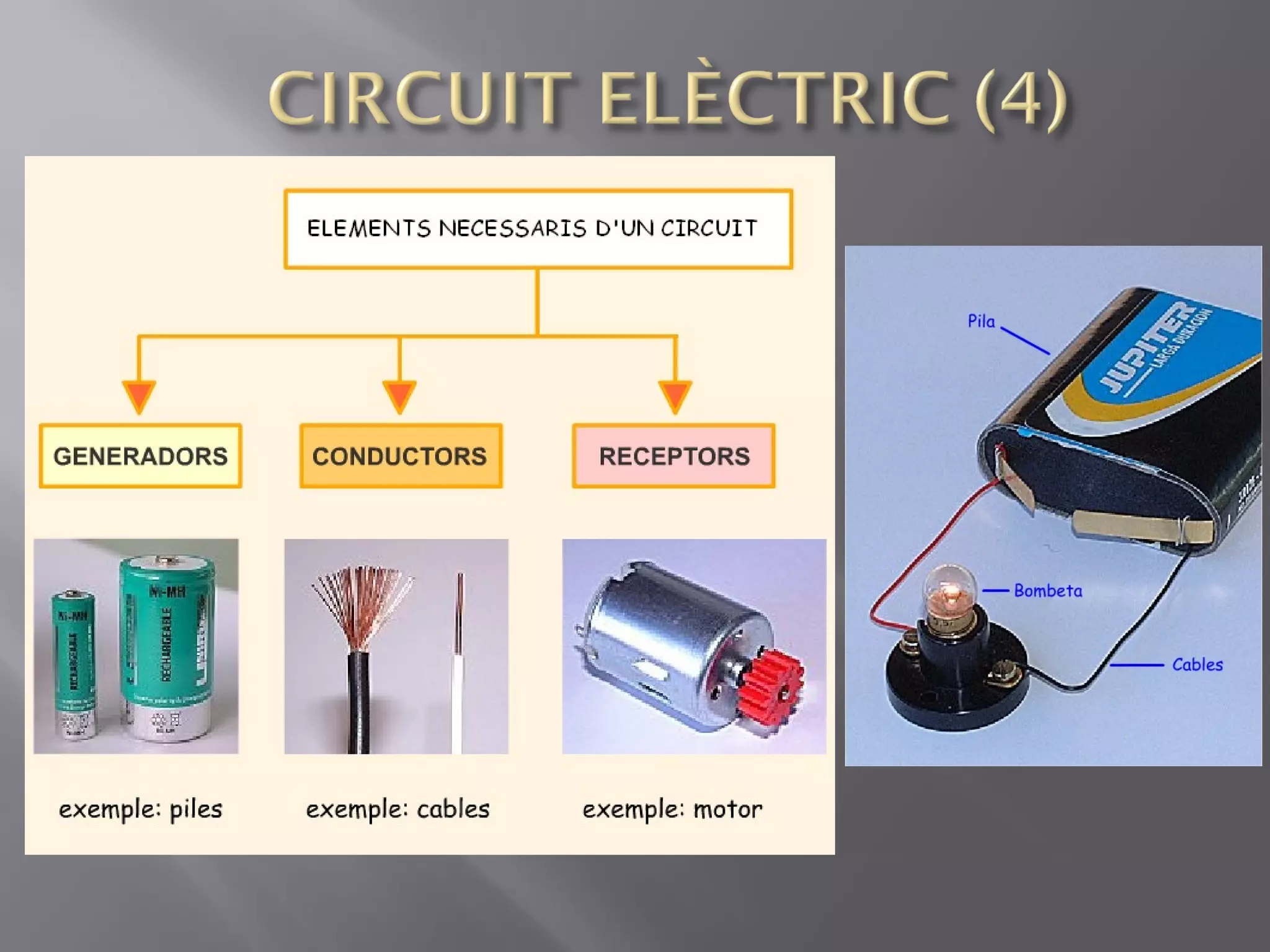

Elements necessaris d’un circuit (com a mínim):

8. • ELEMENTS DE MANIOBRA: Són aquells
elements que permeten governar a voluntat
el circuit. Exemples: interruptors, polsadors,
commutadors.
• ELEMENTS DE PROTECCIÓ: Són aquells
elements destinats a la protecció de les
instal·lacions (fusibles) o dels usuaris o
d’ambdós al mateix temps (diferencials).
Exemples: fusibles, diferencials.
Elements complementaris d’un circuit :

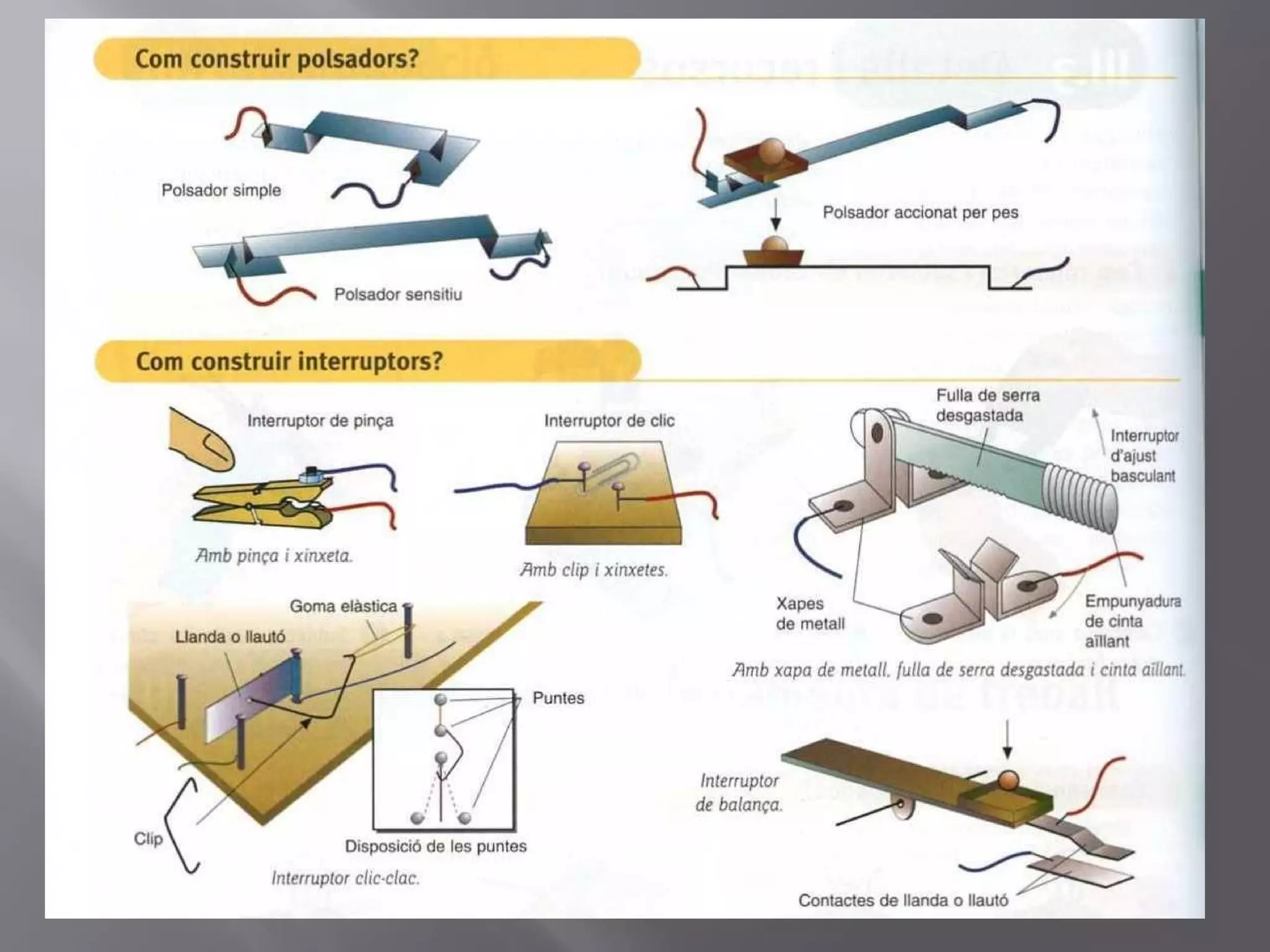

9. • POLSADORS: Els polsadors són elements
elèctrics destinats a obrir i tancar el circuit.
Disposen d’una posició de repòs i d’una
d’accionament, la qual es mantindrà mentre
duri l’efecte que ha produït l’activació
(pressió).

10. • INTERRUPTORS: Són elements que
realitzen la mateixa funció que els polsadors
però amb la diferència que aquests
disposen de dues posicions estables de
funcionament, una que obri el circuit i una
altra que el tanca (deixa passar el corrent).

12. • A la representació d’un circuit se l’anomena
esquema elèctric i està format pels símbols
dels seus elements units entre si.
• Per dissenyar els esquemes s’utilitzen
símbols normalitzats.

13. • Exemples d’esquemes elèctrics:

14. • Es diu que un circuit està tancat quan tots
els components d’un circuit estan
connectats entre sí i el corrent pot circular.

15. • Es diu que un circuit està obert quan es
presenta una discontinuïtat en el circuit
(com un cable trencat, un component
desconnectat o un interruptor apagat) i el
corrent no pot circular.

16. • El corrent elèctric surt del pol positiu del
generador i va cap el pol negatiu. Aquest és
l’ anomenat sentit convencional del corrent.

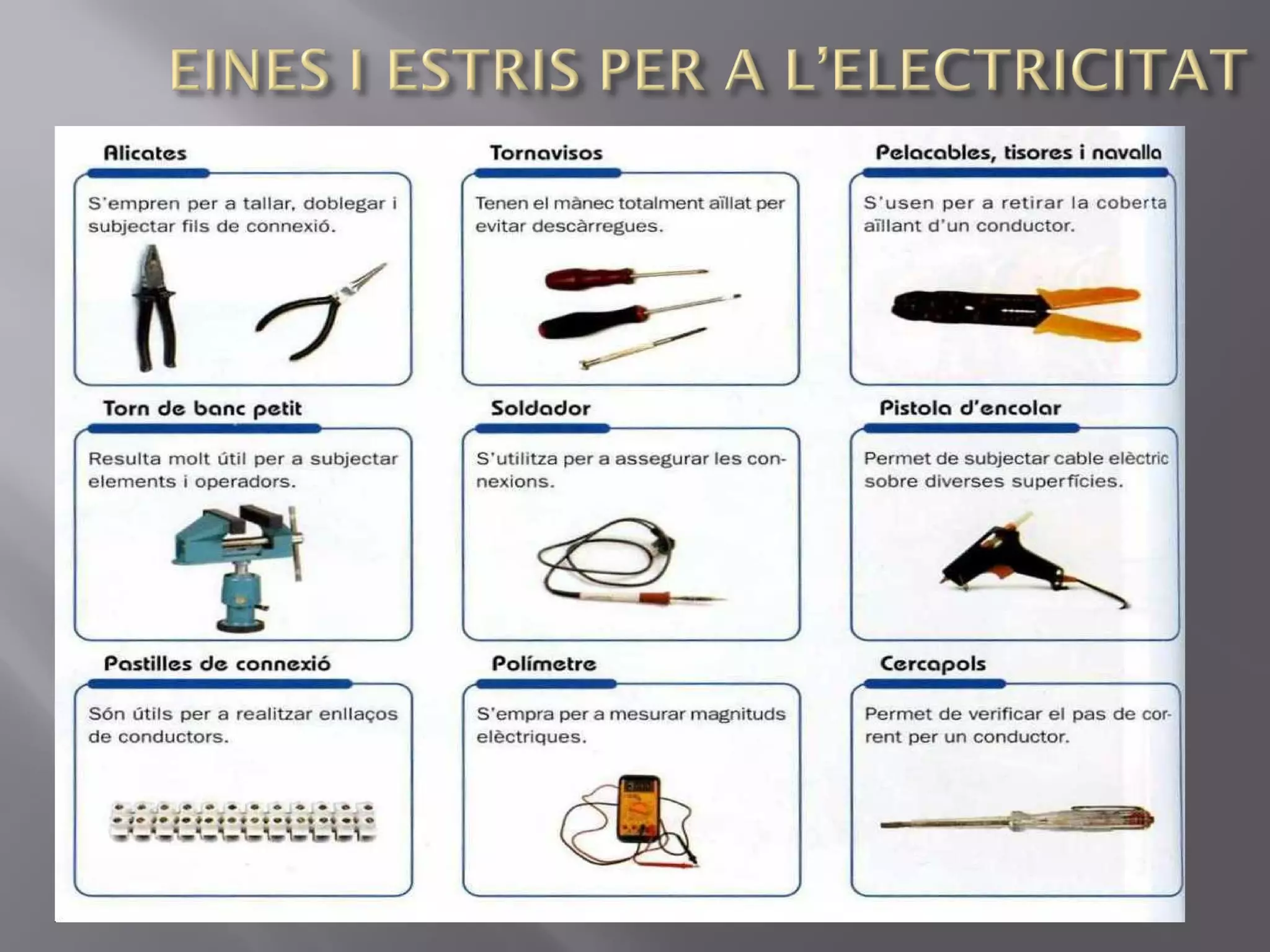

17. • S’anomenen conductors aquells materials
que permeten el pas del corrent elèctric en
un circuit. Per exemple: Tots els metalls
(coure,alumini, or).
Els conductors més utilitzats són els cables i
estan formats de fils de coure envoltats per
una capa de plàstics.

18. • S’anomenen aïllants aquells materials que
impedeixen el pas del corrent elèctric. Per
exemple: plàstic, vidre, llenya...

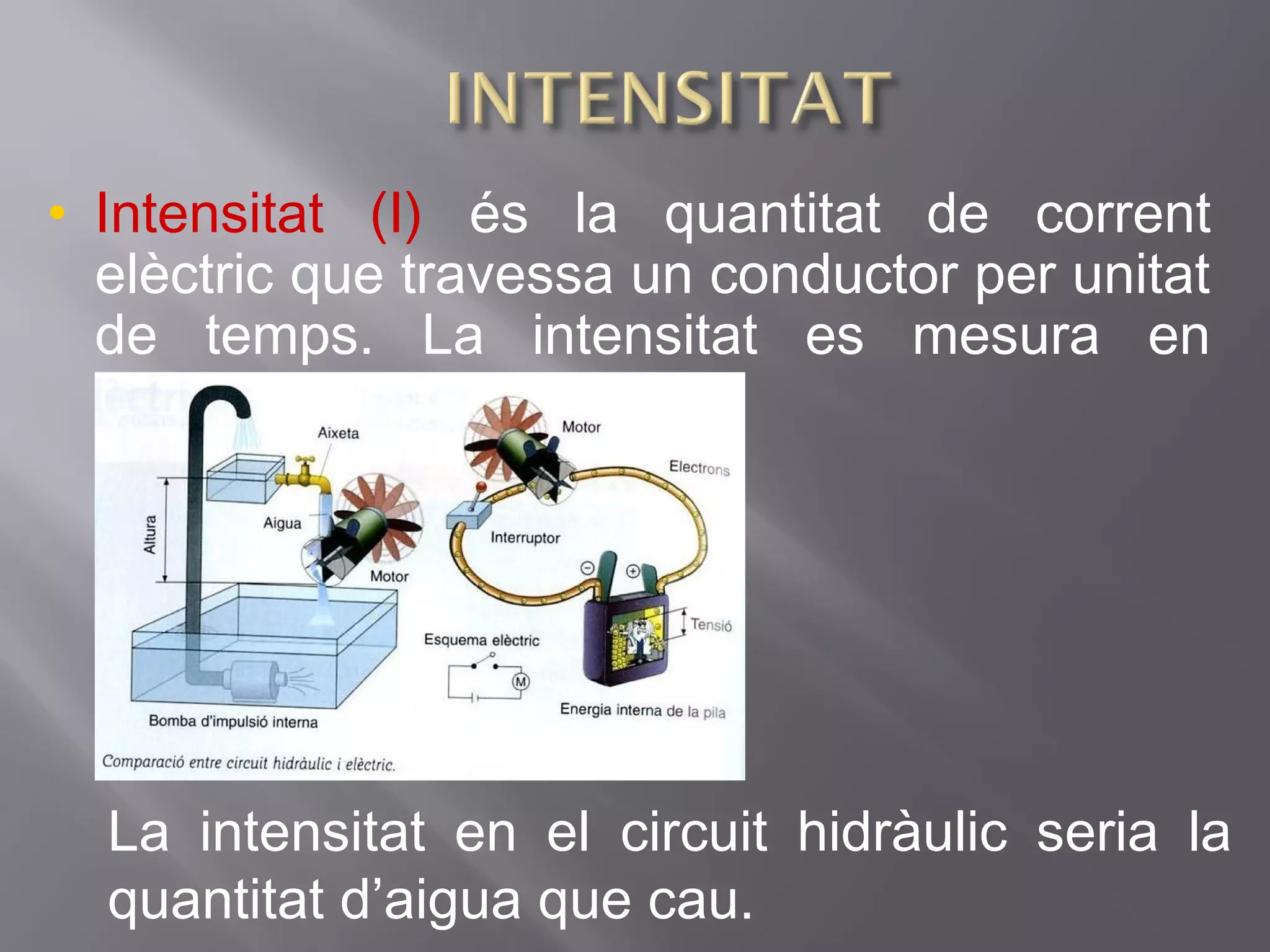

19. • Intensitat (I) és la quantitat de corrent
elèctric que travessa un conductor per unitat
de temps. La intensitat es mesura en
ampers (A).
La intensitat en el circuit hidràulic seria la
quantitat d’aigua que cau.

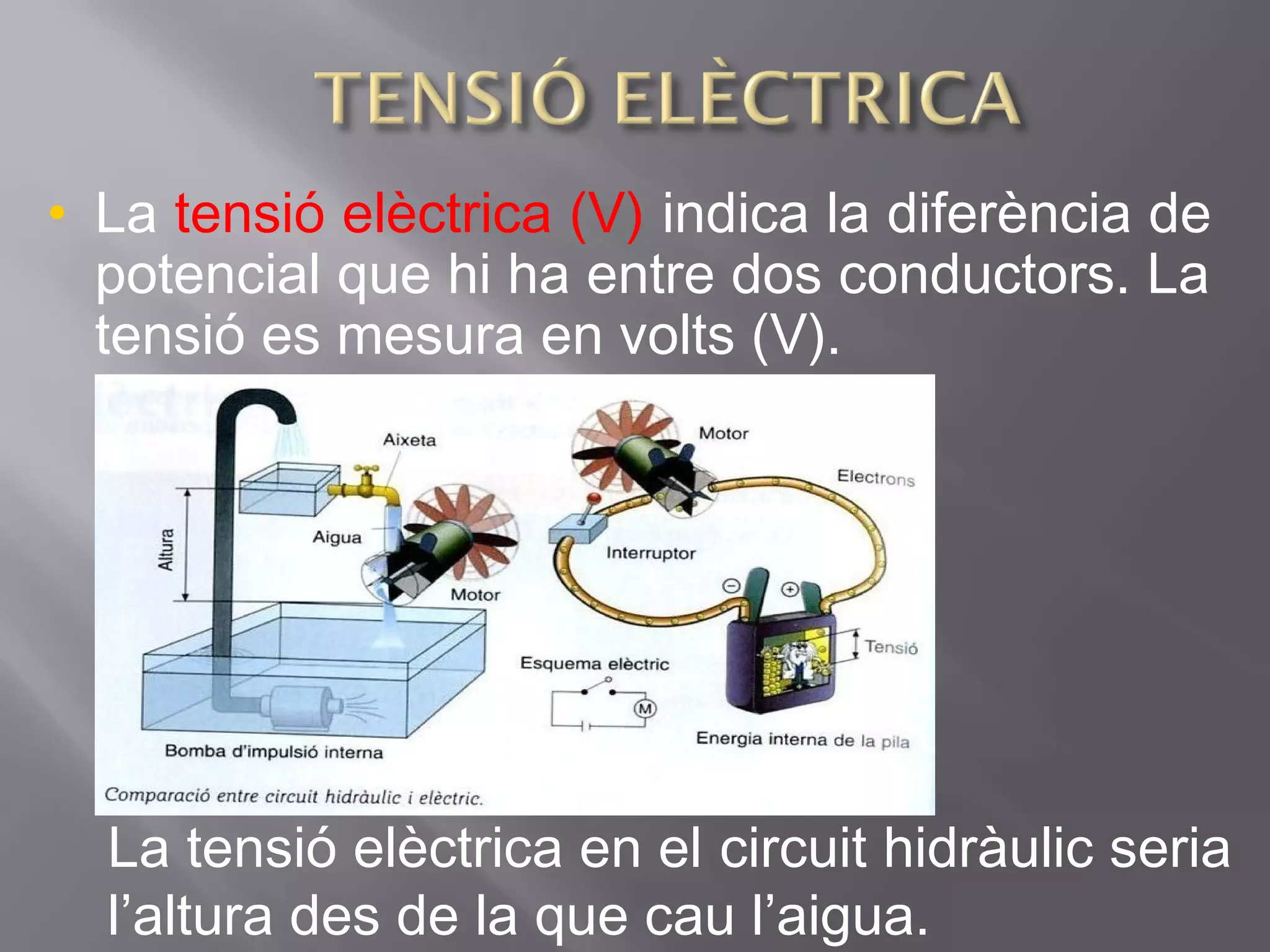

20. • La tensió elèctrica (V) indica la diferència de
potencial que hi ha entre dos conductors. La
tensió es mesura en volts (V).
La tensió elèctrica en el circuit hidràulic seria
l’altura des de la que cau l’aigua.

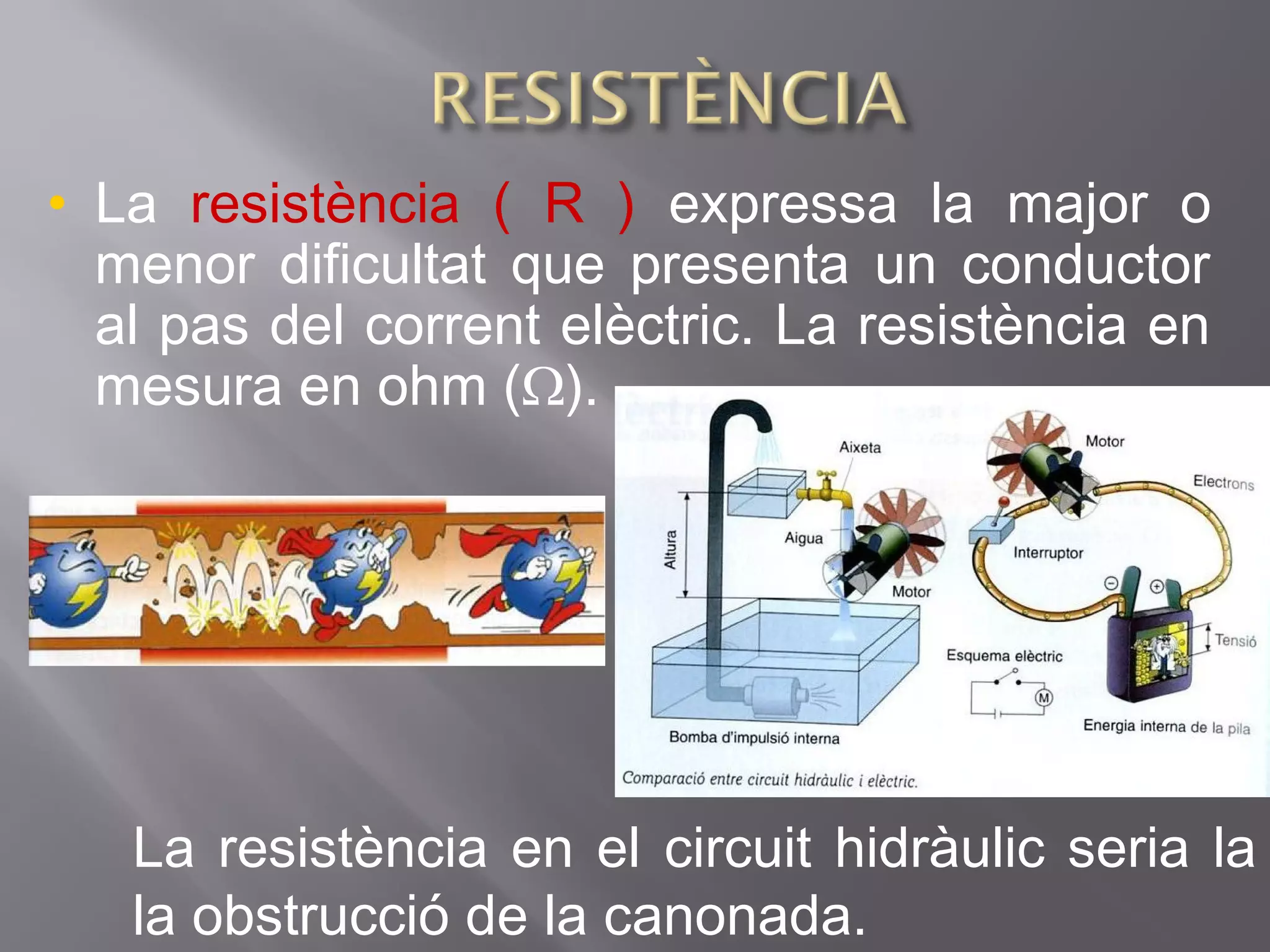

21. • La resistència ( R ) expressa la major o
menor dificultat que presenta un conductor
al pas del corrent elèctric. La resistència en
mesura en ohm (Ω).
La resistència en el circuit hidràulic seria la
la obstrucció de la canonada.

22. • El curtcircuit és un cas de circuit en paral·lel
en què un dels camins possibles del corrent
elèctric no té cap receptor.
• Problemes del curtcircuit:
– El generador es descarrega ràpidament.
– Degut al pas massiu de corrent pel conductor,
aquest arriba a fondre’s.
Evitar sempre el
curtcircuit en un
circuit !!!
