§２ DXを進めるための“5G”の基礎知識
5Gは「一強独占のインターネット型のビジネスモデル」を変える 1. “５G”で 「何ができるか？」 2. “５G”に 「いつ着手するか？」 3. “５G”の 「ビジネス・モデル」
More Related Content
![【会社紹介資料】 株式会社カンゲンエージェント [ 11 月 30 日作成資料公開 ].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/11-251211095054-61b5c9e6-thumbnail.jpg?width=640&height=640&fit=bounds)
§２ DXを進めるための“5G”の基礎知識

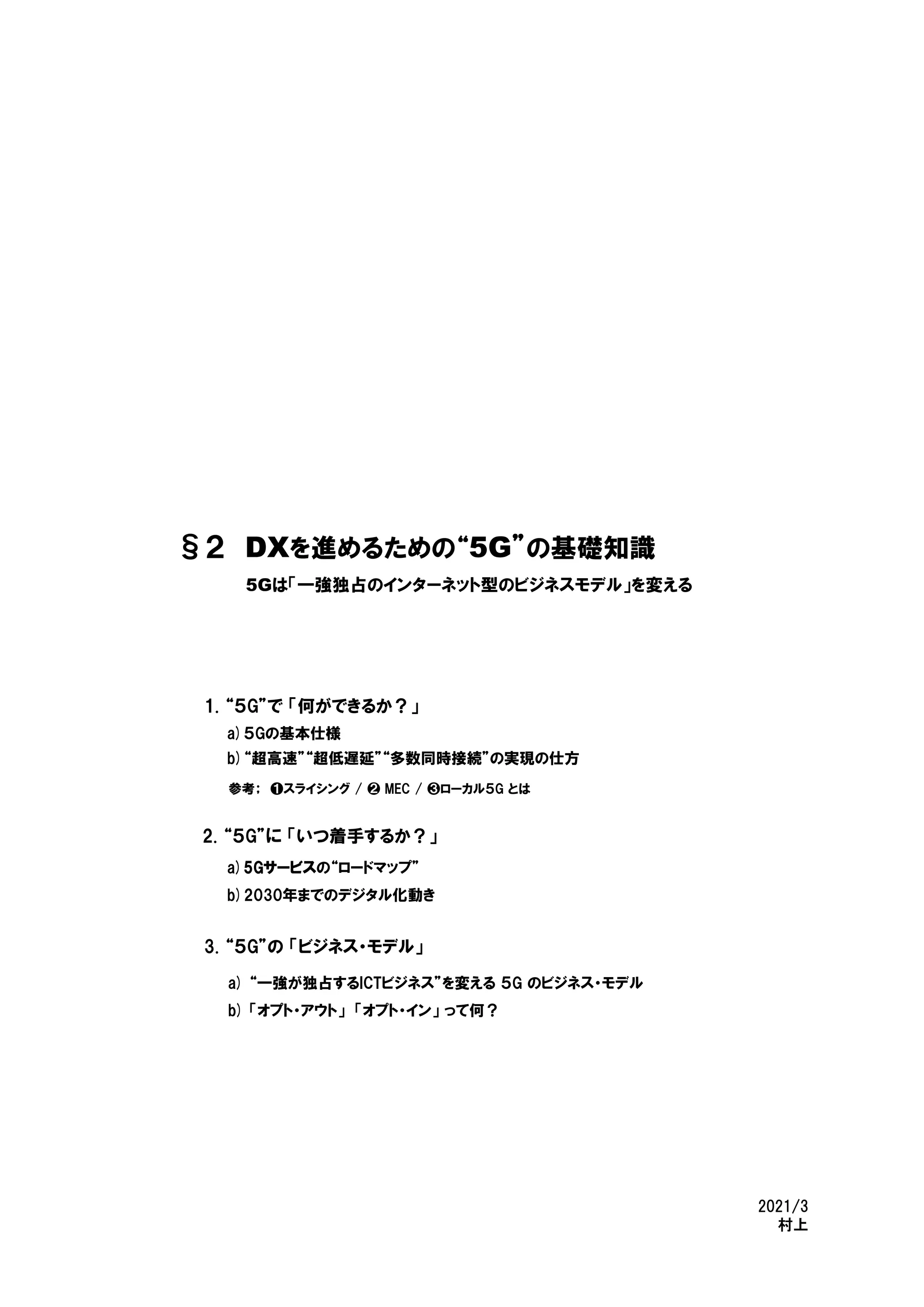

- 1. 5Gは「一強独占のインターネット型のビジネスモデル」を変える §２ DXを進めるための“5G”の基礎知識 1. “５G”で「何ができるか？」 3. “５G”の 「ビジネス・モデル」 2. “５G”に 「いつ着手するか？」 a)5Gサービスの“ロードマップ” b)2030年までのデジタル化動き a)５Gの基本仕様 b)“超高速”“超低遅延”“多数同時接続”の実現の仕方 参考； ❶スライシング / ❷ MEC / ❸ローカル５G とは 2021/3 村上 a) “一強が独占するICTビジネス”を変える ５G のビジネス・モデル b) 「オプト・アウト」 「オプト・イン」 って何？
- 2. 超高速 eMBB 超低遅延 URLLC 多数同時接続mMTC 1. “５G”で「何ができるか？」 a)５Gの基本仕様 “インターネット”できなかった...... “インターネット”で出来なかったことが“5G”で出来る。 遠隔操作・遠隔手術等ができる たくさんのものが同時につながる 高精細な映像を途切れないで送る を実現する。 3,900億円 2兆402億円 (2023年) 5Gの市場規模 “関連サービス”の市場 5Gの機器・サービス 関連サービス これによって、巨大な市場ができる 医療 建設 モビリティ 小売 農業 、 超高速 eMBB 超低遅延 URLLC 多数同時接続 mMTC リアルタイムに遠隔操作ができる 1ミリ秒 たくさんのものが同時につながる 百万台/km2 高精細な映像を送れる 10Gbps ..... 等々 ..... 等々 ..... 等々 既に実証実験が 行われている活用 例 何で必要？ 人がタイムラグを感じないで 機器を操作するためには、 遅延が約10ミリ秒以下 である必要がある ロボット等を活用して在庫管 理や検査を行う為には数千 の情報を並行して把握する 必要がある “大画面”や、“必要に応じて ズームアップした画面”を見 るためには、8Kレベルの映 像品質が必要である 例えば MaaSの場合 更に連携が必要 連携 連携 1

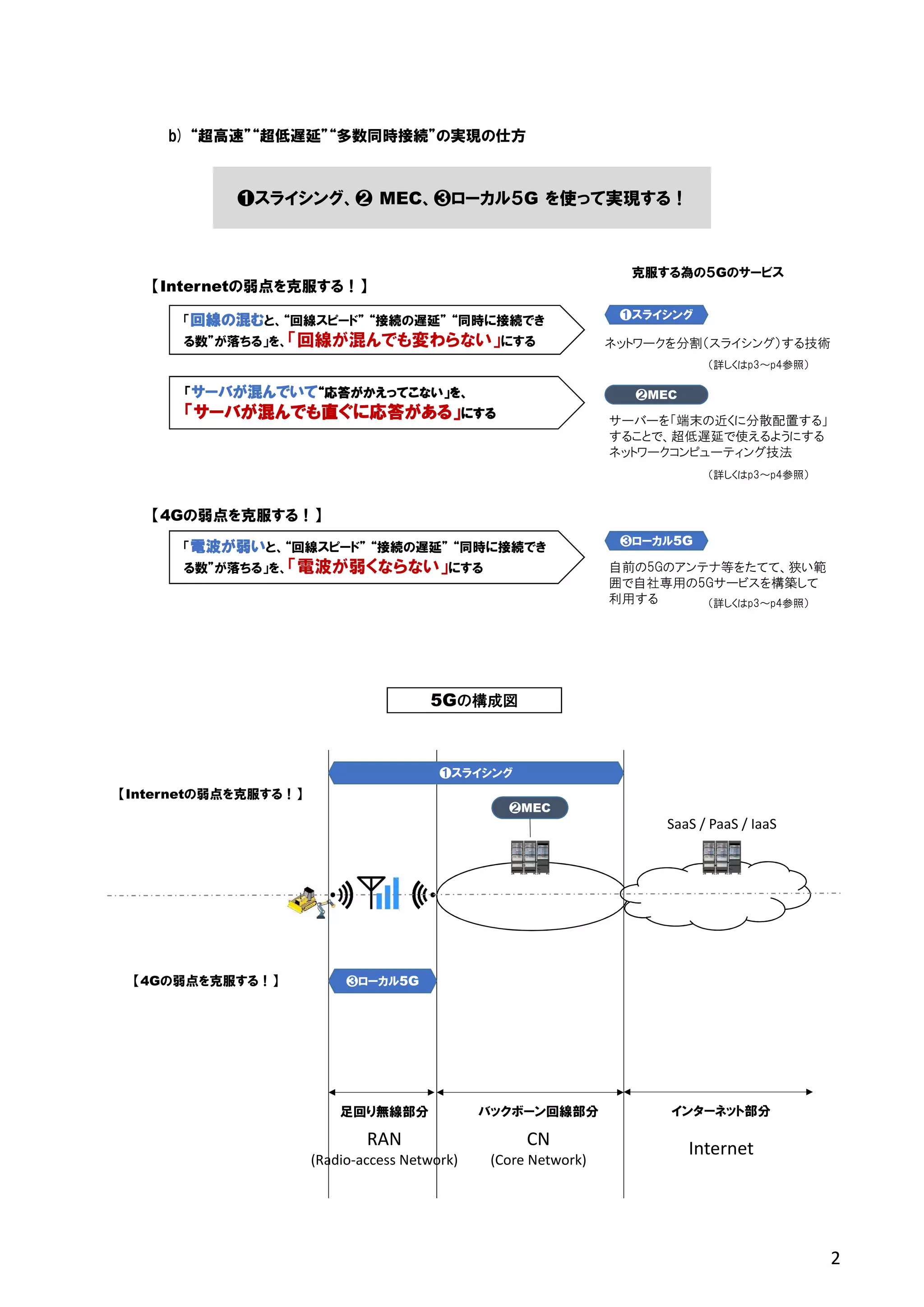

- 3. b) “超高速”“超低遅延”“多数同時接続”の実現の仕方 ❶スライシング、❷ MEC、❸ローカル５Gを使って実現する！ 「回線の混むと、“回線スピード” “接続の遅延” “同時に接続でき る数”が落ちる」を、「回線が混んでも変わらない」にする 「電波が弱いと、“回線スピード” “接続の遅延” “同時に接続でき る数”が落ちる」を、「電波が弱くならない」にする 「サーバが混んでいて“応答がかえってこない」を、 「サーバが混んでも直ぐに応答がある」にする ❷MEC ネットワークを分割（スライシング）する技術 自前の5Gのアンテナ等をたてて、狭い範 囲で自社専用の5Gサービスを構築して 利用する サーバーを「端末の近くに分散配置する」 することで、超低遅延で使えるようにする ネットワークコンピューティング技法 （詳しくはp3～p4参照） （詳しくはp3～p4参照） （詳しくはp3～p4参照） 【Internetの弱点を克服する！】 克服する為の５Gのサービス ❶スライシング ❸ローカル5G 【4Gの弱点を克服する！】 CN (Core Network) RAN (Radio-access Network) Internet 足回り無線部分 バックボーン回線部分 インターネット部分 SaaS / PaaS / IaaS ❷MEC 2 ❶スライシング ❸ローカル5G 【Internetの弱点を克服する！】 【4Gの弱点を克服する！】 5Gの構成図

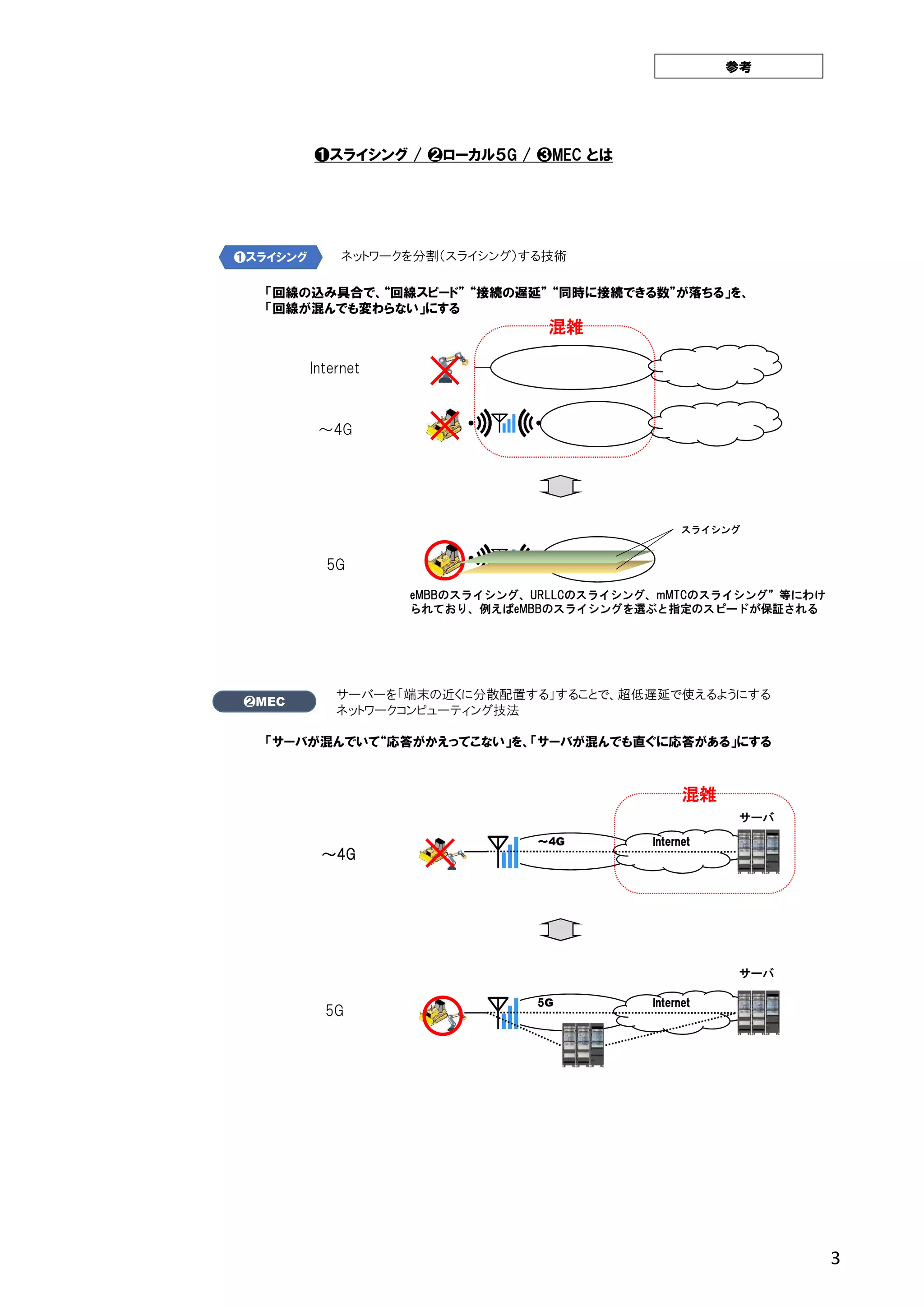

- 4. ❶ スライシング ネットワークを分割（スライシング）する技術 ～4G 5G eMBBのスライシング、URLLCのスライシング、mMTCのスライシング”等にわけ られており、例えばeMBBのスライシングを選ぶと指定のスピードが保証される ❶スライシング/ ❷ローカル５G / ❸MEC とは スライシング 参考 「回線の込み具合で、“回線スピード” “接続の遅延” “同時に接続できる数”が落ちる」を、 「回線が混んでも変わらない」にする Internet 混雑 × × ❶スライシング 〇 3 ❸ MEC サーバーを「端末の近くに分散配置する」することで、超低遅延で使えるようにする ネットワークコンピューティング技法 ～4G Internet サーバ ～4G ❷MEC 「サーバが混んでいて“応答がかえってこない」を、「サーバが混んでも直ぐに応答がある」にする 5G Internet サーバ 5G × 〇 混雑
- 5. 参考 5G ローカル5G （自社専用の5G） 通信事業者の5Gとローカル5Gを組み合わせて スピードや遅延等の品質を確保する 通信事業者の5G ❷ ローカル５G 自前の5Gのアンテナ等をたてて、狭い範囲で自社専用の5Gサービスを構築して利用する Internet 「電波が弱いと、“回線スピード”“接続の遅延” “同時に接続できる数”が落ちる」を、 「電波が弱くならない」にする 〇 × ❸ローカル5G 電波が弱い 4
- 6. a)5Gサービスの“ロードマップ” 2. “５G”に「いつ着手するか？」 ❶ スライシング”、“❷MEC”、“❸ ローカル５G”がそろう ❷ MEC ❶ スライシング ❷ ローカル５G 2021 2022 2020 なんちゃって5G / NSA 真の5G / SA 今年(2021年)、「５Gのインフラ」が整い 来年(2022年)、「５Gビジネス・モデル」が色々な分野でスタート “５G環境”は前倒し ⇒ ５Gビジネスでの先行者利益が得られる時期 今年(2021年)、「５Gのインフラ」が整う b)2030年までのデジタル化動き 5 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 真の5G / SA なんちゃって5G / NSA 国が主体となった 各種実証実験 医療 建設 小売 農業 ・ ・ 領域別 実証実験 利用拡大 6G ・ ・ ・ ・ 導入期 成長期 モビリティ 2022年～2023年、「５Gビジネス・モデル」が“導入期”から“成長期”への 来年(2022年)、「５Gビジネス・モデル」が色々な分野で実用化する

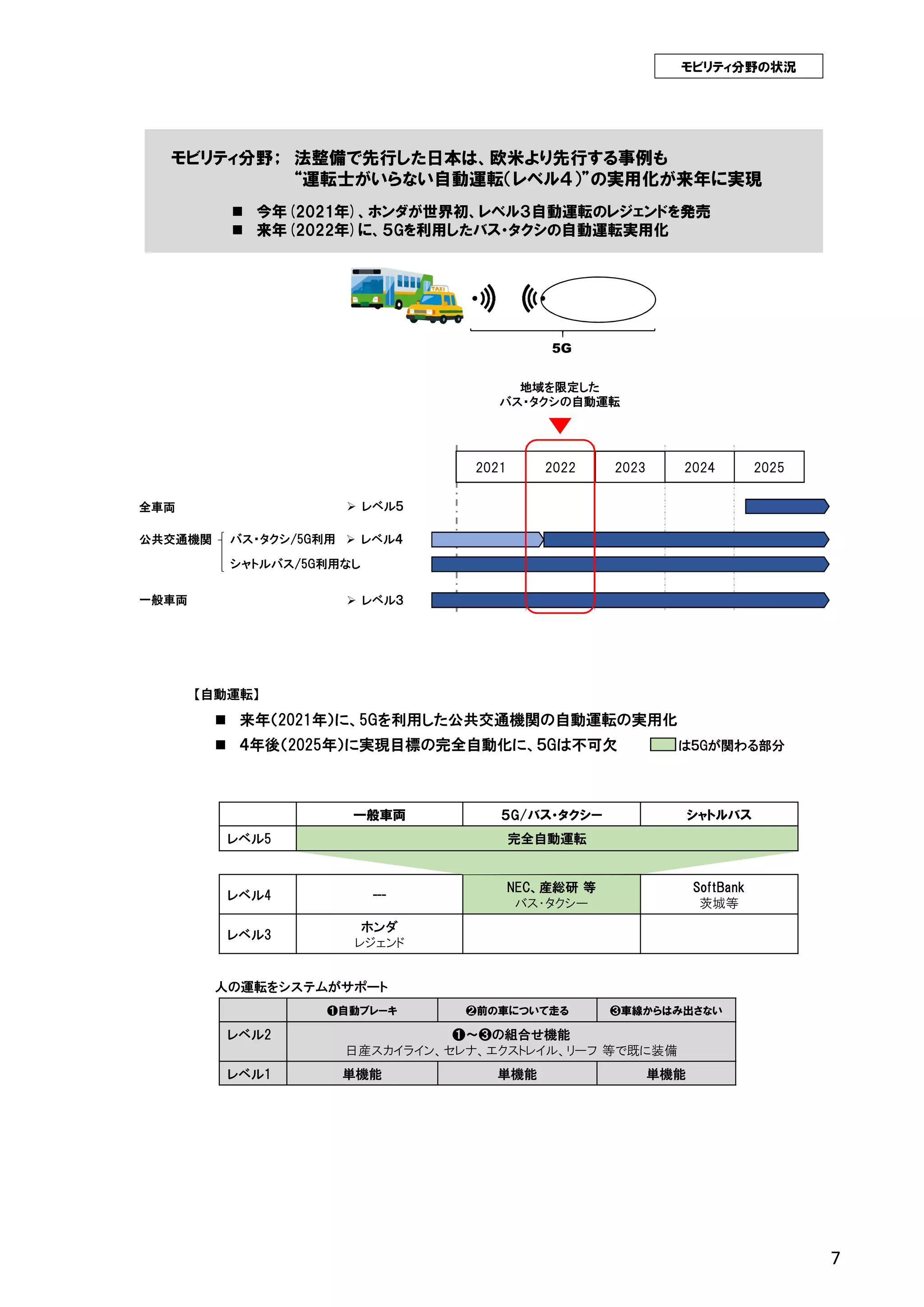

- 7. 2021 2022 20232024 2025 レベル５ レベル４ バス・タクシ/5G利用 レベル３ シャトルバス/5G利用なし 地域を限定した バス・タクシの自動運転 一般車両 公共交通機関 全車両 モビリティ分野； 法整備で先行した日本は、欧米より先行する事例も “運転士がいらない自動運転（レベル４）”の実用化が来年に実現 モビリティ分野の状況 今年(2021年)、ホンダが世界初、レベル３自動運転のレジェンドを発売 来年(2022年)に、５Gを利用したバス・タクシの自動運転実用化 5G 7 一般車両 ５G/バス・タクシー シャトルバス レベル5 完全自動運転 レベル4 --- NEC、産総研 等 バス・タクシー SoftBank 茨城等 レベル3 ホンダ レジェンド ❶自動ブレーキ ❷前の車について走る ❸車線からはみ出さない レベル2 ❶～❸の組合せ機能 日産スカイライン、セレナ、エクストレイル、リーフ 等で既に装備 レベル1 単機能 単機能 単機能 人の運転をシステムがサポート 【自動運転】 来年（2021年）に、5Gを利用した公共交通機関の自動運転の実用化 ４年後（2025年）に実現目標の完全自動化に、５Gは不可欠 は５Gが関わる部分
- 8. 建設分野の状況 建設分野； 遠隔施工の“道路工事”“ダム建設”“ビル建設”が実用段階へ 土木建設 建設用ロボット ❶スライシング ❸ローカル５G ❷MEC 遠隔制御に必要な5Gサービス 2021 20222023 2020 遠隔施工管理室 油圧ショベル 実証実験フェーズから実用フェーズに移り始めている 7 2021 2022 2023 2020 大林組がKDDIやNECと共同で、複数建機の 「5G遠隔施工」に成功 2020年02月 NEC、KDDI、大林組 5Gを用いた建機遠隔操 作による災害復旧の実証試験 2019年3月 大仙の工事現場でローカル５Ｇ活用 清水建 設が実証実験 2021年2月 【土木建設】 日本 竹中工務店と鹿島建設、タワークレーンの遠 隔操作システムを共同開発 2020年7月
- 9. 診療 （診察・治療） 遠隔手術 手術用ロボット 医療分野； 遠隔手術も現実的に 医療分野の状況 遠隔手術に必要な5Gサービス 20212022 2023 2020 診療 （診察・治療） 遠隔手術 診療⇒ 技術は確立し、先進的な医療機関ではすでに使われている。成長期に入りつつある。 手術⇒ 技術的な進歩が激しい時期にある。世界では遠隔手術の実績がではじめており、日本でも 複数の実証実験がすすめられている。 ❶スライシング ❸ローカル５G ❷MEC 2021 2022 2023 2020 中国、世界初の5G遠隔操作外科手術に成功 2019年01月15日 NTTドコモ（ドコモ）と東京女子医科大学、5Gを活用 した「遠隔手術支援システム」と、移動型スマート治 療室「SCOT」を用いた実証実験 弘前大学医学部付属病院（青森県弘前市）とむつ総 合病院（むつ市）で、手術支援ロボットを活用した遠 隔手術の実証実験 北海道大学と九州大学を結ぶ遠隔手術 【遠隔手術】 スペイン 5G技術で手術の遠隔指示に成功 2019年02月 海外 日本 6
- 10. 社内システムへの活用例 社内システムに必要な5Gサービス 2021 2022 2023 2020 プライベート５G ローカル５G キャリアが提供自前で構築 プライベート５G キャリアが提供 社内システムへの活用； 社内ネットワークをプライベート５Gに置換えると、ネットワーク（機器を含む）を運営しなくてすむ プライベート５G；ローカル５Gの環境を、キャリアが提供してくれるサービス ❶スライシング ❸ローカル５G ❷MEC 8 運営対象 【プライベート5G】 【従来の社内ネットワーク】 運営対象
- 11. 3. “５G”の 「ビジネス・モデル」 独占的な市場の支配 サイトやクラウドを提供している1社が 圧倒的に強い ex)GAFA、BAT 特徴をもつ企業が連携 複数の会社が役割分担・連携してサー ビス提供 等々 【インターネット型ビジネス】 【5G型ビジネス】 “インターネット型ビジネス”と、“5G型ビジネス”は、ビジネス・モデルが異なる a) “一強が独占するICTビジネス”を変える ５G のビジネス・モデル a. 米国、中国のICTビジネスモデルが参考にならない“５G” b. 日本のビジネス・モデルを、欧米が参考にする！？ 9 複数の会社が役割分担・連携 手術ロボット 通信インフラ/5G環境 情報融合プラットフォーム 手術室の映像情報や各種生 体情報、機器の動作状況、環 境情報などを収集し、融合表 示 入院患者のいる病院 執刀医のいる病院 統合運営 手術の種類がかわるとロボット もかわる 【5G型ビジネスの例； 遠隔手術】 運営者がビジネス的な強みを囲い込むためにMVNO化 MVNO ; Mobile Virtual Network Operator 「ローカル5G」 「MECスライシング」 「超高速スライシング」 「超低遅延」 運営 （統合プラットフォーム/手術ロボット/通信インフラ） 手術を統合運営 MNO(携帯通信事業者)
- 12. b) 「オプト・アウト」と「オプト・イン」 って何？ 「オプト・アウト」で失敗したgoogle “プライバシーより国が優先”する ため「オプト・アウト」が可能な中国 「日本は「オプト・イン」 「オプト・イン」で進んでいる日本のモデルを、 欧米が５Gビジネス・モデルの参考にする！？ オプトアウトオプトイン 本人の同意を得ずに データを活用するモデル データを市民自らに提供してもらい データを活用するモデル v.s. 10 “Googleがカナダ/トロントのスマートシ ティでで市民の同意が得られず撤退” ＜スマートシティの例＞ 会津若松市/SmartCity AIZU 2015年 行政主導でスタート 産学官が連携して拡大中 パナソニック/サステナブルタウン 2012年 スタート 2014年 藤沢街開き 建設中 吹田、綱島 トヨタ/ウーブン・シティ 2021年 着工 「オプト・アウト」で失敗したgoogle “プライバシーより国が優先”するため 「オプト・アウト」が可能な中国 街中に電子センサーを張り巡らせ、人々のス マートホンを追跡し、誰とどこで何をしている のかという個人データを集める方法に、市民 から、監視都市の実験台にされるのはまっぴ らと、反対運動 「天網」 都市部を中心に配備されている顔認証機能 付き監視カメラ 2020年までに6億2600万台 「信用スコア」 人間の格付けシステムで､SNSでの発信履歴､ 友人関係､購買履歴､ルール違反や犯罪歴な どをもとにポイントが決められる｡ポイントが高い と融資やデポジットで優遇措置があり､低いと 鉄道や航空機のチケットさえ買えない｡ 「日本は「オプト・イン」 拡大・発展中
