NW-JAWS 勉強会#2のLT資料

1. 世界はつながっている！
VyOSで実現するマルチリージョン
Future Architect, Inc.
Masamitsu Maehara
NW-JAWS 勉強会#2
2017.2.24(Fri)

2. 自己紹介
 前原 応光（まえはら まさみつ）
 Future Architect, Inc.
 Technology Innovation Group
:micci184

3. マルチリージョンで
運用している人います？

4. AWS1アカウント
マルチベンダー開発環境
×

5. 結構つらひ。。

6. 事故る可能性が広がる。。

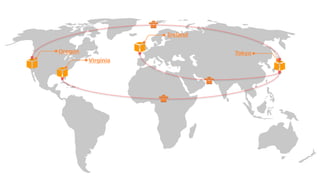

9. Oregon
Virginia
Ireland
Tokyo

10. Oregon
Virginia
Ireland
Tokyo

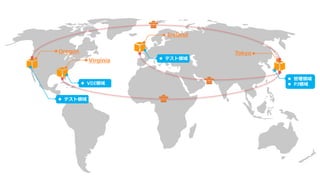

11. Oregon
Virginia
Ireland
Tokyo
 テスト領域
 VDI領域
 テスト領域
 管理領域
 PJ領域

12. VyOS

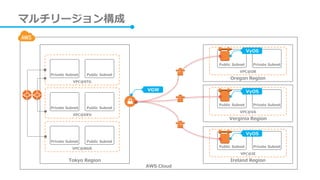

13. Tokyo Region
VPC@MGR
Public SubnetPrivate Subnet
VPC@DEV
Public SubnetPrivate Subnet
VPC@STG
Public SubnetPrivate Subnet
Oregon Region
AWS Cloud
VPC@OR
Private SubnetPublic Subnet
Verginia Region
VPC@VA
Private SubnetPublic Subnet
Ireland Region
VPC@IE
Private SubnetPublic Subnet
マルチリージョン構成
VyOS
VyOS
VyOS
VGW

14. 設定の流れ@OR
1. Customer Gateways@Tokyo
2. Virtual Private Gateway作成@Tokyo
3. VPN Connection作成@Tokyo
4. Configダウンロード
5. VyOSでConfig流し込んでcommit & save
6. Route Tables設定@Tokyo
7. Route Tables設定@OR
AWS
MultiRegion

15. Configダウンロード
 Vyattaを選択し、ダウンロード
 Config編集はここだけ！
 あとは、Configを流し込む！
set vpn ipsec site-to-site peer xxx.xxx.xxx.xxx local-address ‘xxx.xxx.xxx.xxx'
set vpn ipsec site-to-site peer xxx.xxx.xxx.xxx local-address ‘xxx.xxx.xxx.xxx'
set protocols bgp 65000 network xxx.xxx.xxx.xxx/xx
vyos@VyOS-AMI:~$ configure
vyos@VyOS-AMI# set vpn ipsec ike-group AWS lifetime '28800''
vyos@VyOS-AMI# set vpn ipsec ike-group AWS proposal 1 dh-group ‘x'
・
・
・
vyos@VyOS-AMI# set protocols bgp 65000 network xxx.xxx.xxx.xxx/xx
vyos@VyOS-AMI# commit
vyos@VyOS-AMI# save

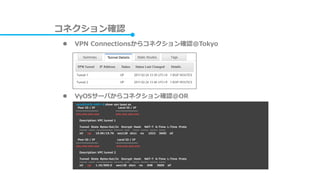

16. vyos@VyOS-AMI:~$ show vpn ipsec sa
Peer ID / IP Local ID / IP
------------------ ------------------
xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx
Description: VPC tunnel 1
Tunnel State Bytes Out/In Encrypt Hash NAT-T A-Time L-Time Proto
------ ----- ------------- ------- ---- ----- ------ ------ -----
vti up 19.9K/19.7K aes128 sha1 no 1023 3600 all
Peer ID / IP Local ID / IP
------------------ ------------------
xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx
Description: VPC tunnel 2
Tunnel State Bytes Out/In Encrypt Hash NAT-T A-Time L-Time Proto
------ ----- ------------- ------- ---- ----- ------ ------ -----
vti up 1.1K/905.0 aes128 sha1 no 698 3600 all
コネクション確認
 VPN Connectionsからコネクション確認@Tokyo
 VyOSサーバからコネクション確認@OR

17. つながった♥

18. 設定めんどいよね。。

19. みんな大好き
Ansible

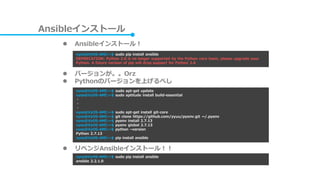

20. vyos@VyOS-AMI:~$ sudo pip install ansible
DEPRECATION: Python 2.6 is no longer supported by the Python core team, please upgrade your
Python. A future version of pip will drop support for Python 2.6
Ansibleインストール
 Ansibleインストール！
 バージョンが。。Orz
 Pythonのバージョンを上げるべし
 リベンジAnsibleインストール！！
vyos@VyOS-AMI:~$ sudo apt-get update
vyos@VyOS-AMI:~$ sudo aptitude install build-essential
・
・
・
vyos@VyOS-AMI:~$ sudo apt-get install git-core
vyos@VyOS-AMI:~$ git clone https://github.com/yyuu/pyenv.git ~/.pyenv
vyos@VyOS-AMI:~$ pyenv install 2.7.13
vyos@VyOS-AMI:~$ pyenv global 2.7.13
vyos@VyOS-AMI:~$ python –version
Python 2.7.13
vyos@VyOS-AMI:~$ pip install ansible
vyos@VyOS-AMI:~$ sudo pip install ansible
ansible 2.2.1.0

21. はいった♥

22. vyos@VyOS-AMI:~$ configure
Invalid command: [configure]
うーん。。まじか
 コンフィグレーションモードにはいれない。。
 でも、大丈夫！vbashコマンド！文字化けは気にしないで（ぼそっ）
 もしくは、script-templateを実行
vyos@VyOS-AMI:~$ vbash -c -i "configure"
ÆeditÅ
vyos@VyOS-AMI#
vyos@VyOS-AMI:~$ source /opt/vyatta/etc/functions/script-template
[edit]
vyos@VyOS-AMI#

23. VyOSにAnsibleは
入れなくていいねw
