1. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
PHẦN I: CƠNG TÁC ĐẤT
1/Tính khối lượng đất đào:
- Chọn hệ số mái dốc m = 0.67, cấp đất 1.
- Lớp bêtơng lĩt mĩng dày 100 (mm).
- Chiều sâu hố mĩng: H= 1600 + 100 = 1700 (mm).
- Chọn khoảng cách lưu thơng l = 500 (mm).
- Chọn hệ số tươi xốp : k1=1.15
- Chọn hệ số lèn chặt : k2=1.035
Chiều dài móng bê tông là
l = 6 x21 +bc = 6 x21 + 0.4=126.4m3
a/Thể tích đất đào để làm nền nhà:
Diện tích mặt cắt ngang S = 74m2
.
 Thể tích đất cần phải đào là.
V = 74x126.4 = 9354m3
b/Thể tích hố mĩng:
V=
6
H
(ab + (a+c)(b+d) + cd)
Móng
Kích thước hố móng đào
(m).
Thể tích hố đào
(m3
)
a b c=a+2hm d=b+2hm h V
Trục A
2+2x0.
5
2.6+2x0.5 5.3 5.9 1.7 34.26
 Tổng thể tích mĩng ở trục A cho 21 bước cột: VA= 34.26x22= 754(m3
).
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 1

2. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
c/ Thể tích mĩng tường chắn.
Diện tích mặt cắt ngang
Đất đồi rất tốt mà chiều sâu mĩng tối đa chỉ 1.5m, mặt khác chiều sâu này lại ép vào
sườn đồi nên ta bỏ qua khơng cần đào mái dốc taluy.
Diện tích mặt cắt ngang là (0.7 + 1.5)3.4/2 + 2 x 1.5 = 6.74m2
.
Thể tích đất cần phải đào là: 6.74 x 126 = 849.24m3
.
 Tổng khối lượng đất đào : Vnt = 9354 + 754 + 849.24 = 10958 m3
d/Khối lượng đất lấp lại:
-Khối kượng đất phải đào: ³)(1260215.1*10958* 1 mkVV ntd === (m3
).
-Khối lượng đất lấp lại: Vđắp= (Vnt-Vbt)k1k2= (7750.36-982.2)*1.15*1.035=8055.8
(m3
).
-Khối lượng đất chở đi: Vc= Vđ -Vđắp= 8912.92-8055.8=857.12 (m3
).
2/ Chọn máy thi cơng.
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 2

3. gck
t
d
Kn
K
K
qN 1=
ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
Chọn máy đào HITACHI CONTRUCTION MACHINERY gầu thuận và nghịch có
thơng sớ như sau.
Thông
số kỹ
thuật
Mã
hiệu
Tr.lượng
(tan)
Áp lực
lên đất
(KG/cm2
)
Vận
tốc di
chuyển
(km/h)
Phương
thức di
chuyển
Động
cơ
Thời
gian
quay
trung
bình
của 1
chu kỳ
(sec)
Dung
tích
(m3
)
Bán
kính
đào
lơn
nhất
(m)
Gầu
sấp
UH20 38.7 0.91 4
Bánh
xích
E120 18.5 3 15.3
Gầu
ngửa
UH20 73 0.91 4
Bánh
xích
E120 18.5 4.4 15.3
Cơng suất máy đào :
- q=3m3
: Dung tích gầu
- Kd : Hệ số đầy gầu phụ thuộc vào loại gầu cấp đất và độ ẩm của đất.
Đất cấp I khơ gầu nghịch Kd =0.95 ÷1.05 -> Chọn Kd=1
- Kt: hệ số tơi của đất. Kt =1.1 ÷1.4 -> Chọn Kt = 1.2
- nck : số chu kỳ trong một giờ
nck =
CKT
3600
TCK = tCK .KVt.Kquay : Thời gian của một chu kỳ
tck: Thời gian của một chu kỳ khi gĩc quay ϕ =90
Máy đào gầu nghịch E625B →tck= 20 s
KVt :Hệ số phụ vào điều kiện đổ đất của máy đào
Kvt=1 . đổ tại bãi
Kvt = 1.1 Khi đổ lên thùng xe
Kquay:Hệ số phụ thuộc vào quayϕ
cần với:
90=ϕ →Kquay=1
Ktg:Hệ số sử dụng thời gian: Chọn Ktg = 0.7
TCK= 18.5×1.1×1 = 20.35 (s)
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 3

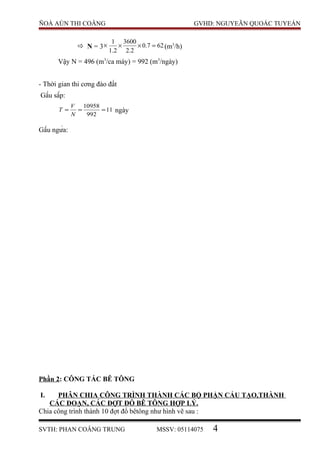

4. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
 N = 3× 627.0
2.2
3600
2.1
1
=×× (m3
/h)
Vậy N = 496 (m3
/ca máy) = 992 (m3
/ngày)
- Thời gian thi cơng đào đất
Gầu sấp:
11
992
10958
===
N
V
T ngày
Gầu ngửa:
Phần 2: CÔNG TÁC BÊ TÔNG
I. PHÂN CHIA CÔNG TRÌNH THÀNH CÁC BỘ PHẬN CẤU TẠO,THÀNH
CÁC ĐOẠN, CÁC ĐỢT ĐỖ BÊ TÔNG HỢP LÝ.
Chia công trình thành 10 đợt đổ bêtông như hình vẽ sau :
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 4

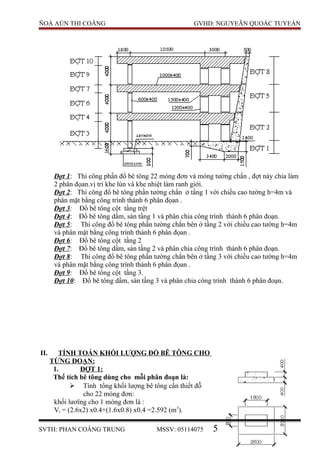

5. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
Đợt 1: Thi công phần đổ bê tông 22 móng đơn và móng tường chắn , đợt này chia làm
2 phân đọan.vị trí khe lún và khe nhiệt làm ranh giới.
Đợt 2: Thi công đổ bê tông phần tường chắn ở tầng 1 với chiều cao tường h=4m và
phân mặt bằng công trình thành 6 phân đọan .
Đợt 3: Đổ bê tông cột tầng trệt
Đợt 4: Đổ bê tông dầm, sàn tầng 1 và phân chia công trình thành 6 phân đoạn.
Đợt 5: Thi công đổ bê tông phần tường chắn bên ở tầng 2 với chiều cao tường h=4m
và phân mặt bằng công trình thành 6 phân đọan .
Đợt 6: Đổ bê tông cột tầng 2
Đợt 7: Đổ bê tông dầm, sàn tầng 2 và phân chia công trình thành 6 phân đoạn.
Đợt 8: Thi công đổ bê tông phần tường chắn bên ở tầng 3 với chiều cao tường h=4m
và phân mặt bằng công trình thành 6 phân đọan .
Đợt 9: Đổ bê tông cột tầng 3.
Đợt 10: Đổ bê tông dầm, sàn tầng 3 và phân chia công trình thành 6 phân đoạn.
II. TÍNH TOÁN KHỐI LƯỢNG ĐỔ BÊ TÔNG CHO
TỪNG ĐOẠN:
1. ĐỢT 1:
Thể tích bê tông dùng cho mỗi phân đoạn là:
 Tính tổng khối lượng bê tông cần thiết đỗ
cho 22 móng đơn:
khối lươïng cho 1 móng đơn là :
Vi = (2.6x2) x0.4+(1.6x0.8) x0.4 =2.592 (m3
).
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 5

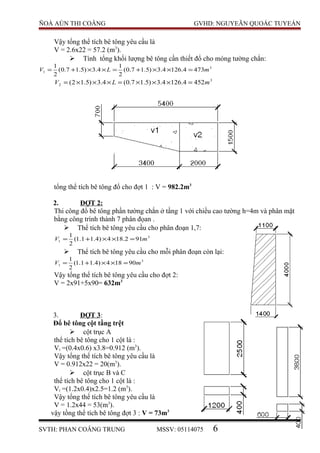

6. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
Vậy tổng thể tích bê tông yêu cầu là
V = 2.6x22 = 57.2 (m3
).
 Tính tổng khối lượng bê tông cần thiết đổ cho móng tường chắn:
3
1 4734.1264.3)5.17.0(
2
1
4.3)5.17.0(
2
1
mLV =××+=××+=
3
2 4524.1264.3)5.17.0(4.3)5.12( mLV =×××=×××=
tổng thể tích bê tông đổ cho đợt 1 : V = 982.2m3
2. ĐỢT 2:
Thi công đổ bê tông phần tường chắn ở tầng 1 với chiều cao tường h=4m và phân mặt
bằng công trình thành 7 phân đọan .
 Thể tích bê tông yêu cầu cho phân đoạn 1,7:
3
1 912.184)4.11.1(
2
1
mV =××+=
 Thể tích bê tông yêu cầu cho mỗi phân đoạn còn lại:
3
1 90184)4.11.1(
2
1
mV =××+=
Vậy tổng thể tích bê tông yêu cầu cho đợt 2:
V = 2x91+5x90= 632m3
3. ĐỢT 3:
Đổ bê tông cột tầng trệt
 cột trục A
thể tích bê tông cho 1 cột là :
Vi =(0.4x0.6) x3.8=0.912 (m3
).
Vậy tổng thể tích bê tông yêu cầu là
V = 0.912x22 = 20(m3
).
 cột trục B và C
thể tích bê tông cho 1 cột là :
Vi =(1.2x0.4)x2.5=1.2 (m3
).
Vậy tổng thể tích bê tông yêu cầu là
V = 1.2x44 = 53(m3
).
vậy tồng thể tích bê tông đợt 3 : V = 73m3
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 6

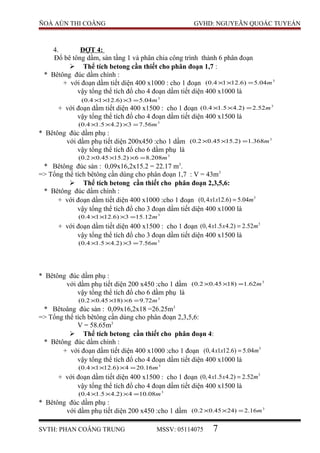

7. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
4. ĐỢT 4:
Đổ bê tông dầm, sàn tầng 1 và phân chia công trình thành 6 phân đoạn
 Thể tích betong cần thiết cho phân đoạn 1,7 :
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 : cho 1 đoạn 3
04.5)6.1214.0( m=××
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1000 là
3
04.53)6.1214.0( m=×××
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
52.2)2.45.14.0( m=××
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1500 là
3
56.73)2.45.14.0( m=×××
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200x450 :cho 1 dầm 3
368.1)2.1545.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
208.86)2.1545.02.0( m=×××
* Bêtông đúc sàn : 0,09x16,2x15.2 = 22.17 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 1,7 : V = 43m3
 Thể tích betong cần thiết cho phân đoạn 2,3,5,6:
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.6) 5.04x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1000 là
3
12.153)6.1214.0( m=×××
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1500 là
3
56.73)2.45.14.0( m=×××
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
62.1)1845.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
72.96)1845.02.0( m=×××
* Bêtoâng đúc sàn : 0,09x16,2x18 =26.25m3
=> Tổng thể tích bêtông cần dùng cho phân đoạn 2,3,5,6:
V = 58.65m3
 Thể tích betong cần thiết cho phân đoạn 4:
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.6) 5.04x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1000 là
3
16.204)6.1214.0( m=×××
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1500 là
3
08.104)2.45.14.0( m=×××
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
16.2)2445.02.0( m=××
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 7

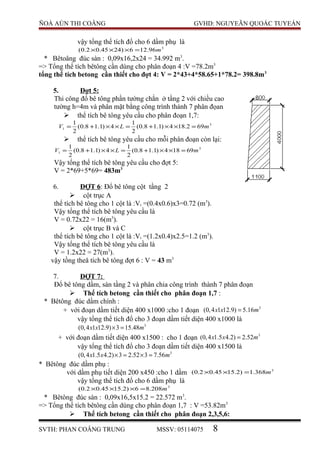

8. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
vậy tổng thể tích đổ cho 6 dầm phụ là
3
96.126)2445.02.0( m=×××
* Bêtoâng đúc sàn : 0,09x16,2x24 = 34.992 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 4 :V =78.2m3
tổng thể tích betong cần thiết cho đợt 4: V = 2*43+4*58.65+1*78.2= 398.8m3
5. Đợt 5:
Thi công đổ bê tông phần tường chắn ở tầng 2 với chiều cao
tường h=4m và phân mặt bằng công trình thành 7 phân đọan
 thể tích bê tông yêu cầu cho phân đoạn 1,7:
3
1 692.184)1.18.0(
2
1
4)1.18.0(
2
1
mLV =××+=××+=
 thể tích bê tông yêu cầu cho mỗi phân đoạn còn lại:
3
1 69184)1.18.0(
2
1
4)1.18.0(
2
1
mLV =××+=××+=
Vậy tổng thể tích bê tông yêu cầu cho đợt 5:
V = 2*69+5*69= 483m3
6. ĐỢT 6: Đổ bê tông cột tầng 2
 cột trục A
thể tích bê tông cho 1 cột là :Vi =(0.4x0.6)x3=0.72 (m3
).
Vậy tổng thể tích bê tông yêu cầu là
V = 0.72x22 = 16(m3
).
 cột trục B và C
thể tích bê tông cho 1 cột là :Vi =(1.2x0.4)x2.5=1.2 (m3
).
Vậy tổng thể tích bê tông yêu cầu là
V = 1.2x22 = 27(m3
).
vậy tồng theå tích bê tông đợt 6 : V = 43 m3
7. ĐỢT 7:
Đổ bê tông dầm, sàn tầng 2 và phân chia công trình thành 7 phân đoạn
 Thể tích betong cần thiết cho phân đoạn 1,7 :
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.9) 5.16x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1000 là
3
(0,4 1 12.9) 3 15.48x x m× =
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1500 là
3
(0,4 1.5 4.2) 3 2.52 3 7.56x x m× = × =
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
368.1)2.1545.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
208.86)2.1545.02.0( m=×××
* Bêtông đúc sàn : 0,09x16,5x15.2 = 22.572 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 1,7 : V =53.82m3
 Thể tích betong cần thiết cho phân đoạn 2,3,5,6:
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 8

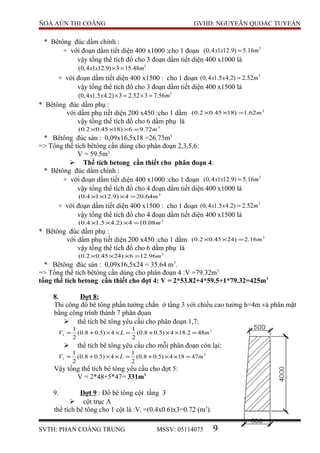

9. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.9) 5.16x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1000 là
3
(0,4 1 12.9) 3 15.48x x m× =
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1500 là
3
(0,4 1.5 4.2) 3 2.52 3 7.56x x m× = × =
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
62.1)1845.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
72.96)1845.02.0( m=×××
* Bêtông đúc sàn : 0,09x16,5x18 =26.73m3
=> Tổng thể tích bêtông cần dùng cho phân đoạn 2,3,5,6:
V = 59.5m3
 Thể tích betong cần thiết cho phân đoạn 4:
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.9) 5.16x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1000 là
3
64.204)9.1214.0( m=×××
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1500 là
3
08.104)2.45.14.0( m=×××
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
16.2)2445.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
96.126)2445.02.0( m=×××
* Bêtông đúc sàn : 0,09x16,5x24 = 35.64 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 4 :V =79.32m3
tổng thể tích betong cần thiết cho đợt 4: V = 2*53.82+4*59.5+1*79.32=425m3
8. Đợt 8:
Thi công đổ bê tông phần tường chắn ở tầng 3 với chiều cao tường h=4m và phân mặt
bằng công trình thành 7 phân đọan
 thể tích bê tông yêu cầu cho phân đoạn 1,7:
3
1 482.184)5.08.0(
2
1
4)5.08.0(
2
1
mLV =××+=××+=
 thể tích bê tông yêu cầu cho mỗi phân đoạn còn lại:
3
1 47184)5.08.0(
2
1
4)5.08.0(
2
1
mLV =××+=××+=
Vậy tổng thể tích bê tông yêu cầu cho đợt 5:
V = 2*48+5*47= 331m3
9. Đợt 9 : Đổ bê tông cột tầng 3
 cột trục A
thể tích bê tông cho 1 cột là :Vi =(0.4x0.6)x3=0.72 (m3
).
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 9

10. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN

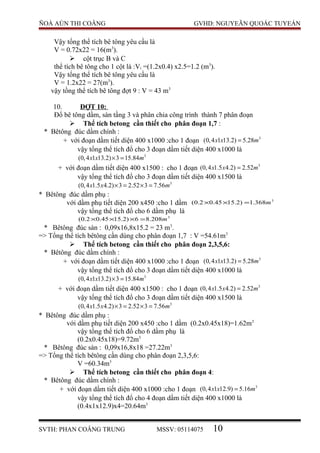

Vậy tổng thể tích bê tông yêu cầu là
V = 0.72x22 = 16(m3
).
 cột trục B và C
thể tích bê tông cho 1 cột là :Vi =(1.2x0.4) x2.5=1.2 (m3
).
Vậy tổng thể tích bê tông yêu cầu là
V = 1.2x22 = 27(m3
).
vậy tồng thể tích bê tông đợt 9 : V = 43 m3
10. ĐỢT 10:
Đổ bê tông dầm, sàn tầng 3 và phân chia công trình thành 7 phân đoạn
 Thể tích betong cần thiết cho phân đoạn 1,7 :
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 13.2) 5.28x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1000 là
3
(0,4 1 13.2) 3 15.84x x m× =
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1500 là
3
(0,4 1.5 4.2) 3 2.52 3 7.56x x m× = × =
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm 3
368.1)2.1545.02.0( m=××
vậy tổng thể tích đổ cho 6 dầm phụ là
3
208.86)2.1545.02.0( m=×××
* Bêtông đúc sàn : 0,09x16,8x15.2 = 23 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 1,7 : V =54.61m3
 Thể tích betong cần thiết cho phân đoạn 2,3,5,6:
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 13.2) 5.28x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1000 là
3
(0,4 1 13.2) 3 15.84x x m× =
+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 3 đoạn dầm tiết diện 400 x1500 là
3
(0,4 1.5 4.2) 3 2.52 3 7.56x x m× = × =
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm (0.2x0.45x18)=1.62m3
vậy tổng thể tích đổ cho 6 dầm phụ là
(0.2x0.45x18)=9.72m3
* Bêtông đúc sàn : 0,09x16,8x18 =27.22m3
=> Tổng thể tích bêtông cần dùng cho phân đoạn 2,3,5,6:
V =60.34m3
 Thể tích betong cần thiết cho phân đoạn 4:
* Bêtông đúc dầm chính :
+ với đoạn dầm tiết diện 400 x1000 :cho 1 đoạn 3
(0,4 1 12.9) 5.16x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1000 là
(0.4x1x12.9)x4=20.64m3
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 10

11. ÑOÀ AÙN THI COÂNG GVHD: NGUYEÃN QUOÁC TUYEÁN

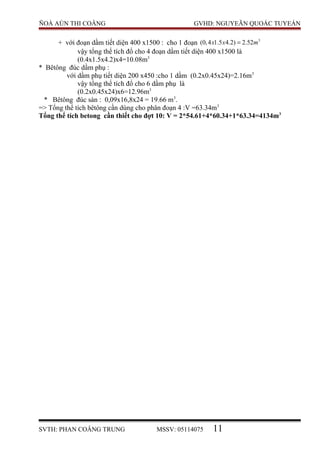

+ với đoạn dầm tiết diện 400 x1500 : cho 1 đoạn 3
(0,4 1.5 4.2) 2.52x x m=
vậy tổng thể tích đổ cho 4 đoạn dầm tiết diện 400 x1500 là
(0.4x1.5x4.2)x4=10.08m3
* Bêtông đúc dầm phụ :
với dầm phụ tiết diện 200 x450 :cho 1 dầm (0.2x0.45x24)=2.16m3
vậy tổng thể tích đổ cho 6 dầm phụ là
(0.2x0.45x24)x6=12.96m3
* Bêtông đúc sàn : 0,09x16,8x24 = 19.66 m3
.
=> Tổng thể tích bêtông cần dùng cho phân đoạn 4 :V =63.34m3
Tổng thể tích betong cần thiết cho đợt 10: V = 2*54.61+4*60.34+1*63.34=4134m3
SVTH: PHAN COÂNG TRUNG MSSV: 05114075 11
