Do postgres-dream-of-graph-database

Do Postgres dream of
Graph-Database?
ぬこ＠横浜 (@nuko_yokohama)

2
自己紹介
「 PostgreSQL ラーメン」
でググってください。

3
日本 PostgreSQL ユーザ会の
ゆる枠担当 ( 自称 ) やってる
PostgreSQL おじさんです。

5
今日はこの本に書いて
あるような話はしません。
この本

6

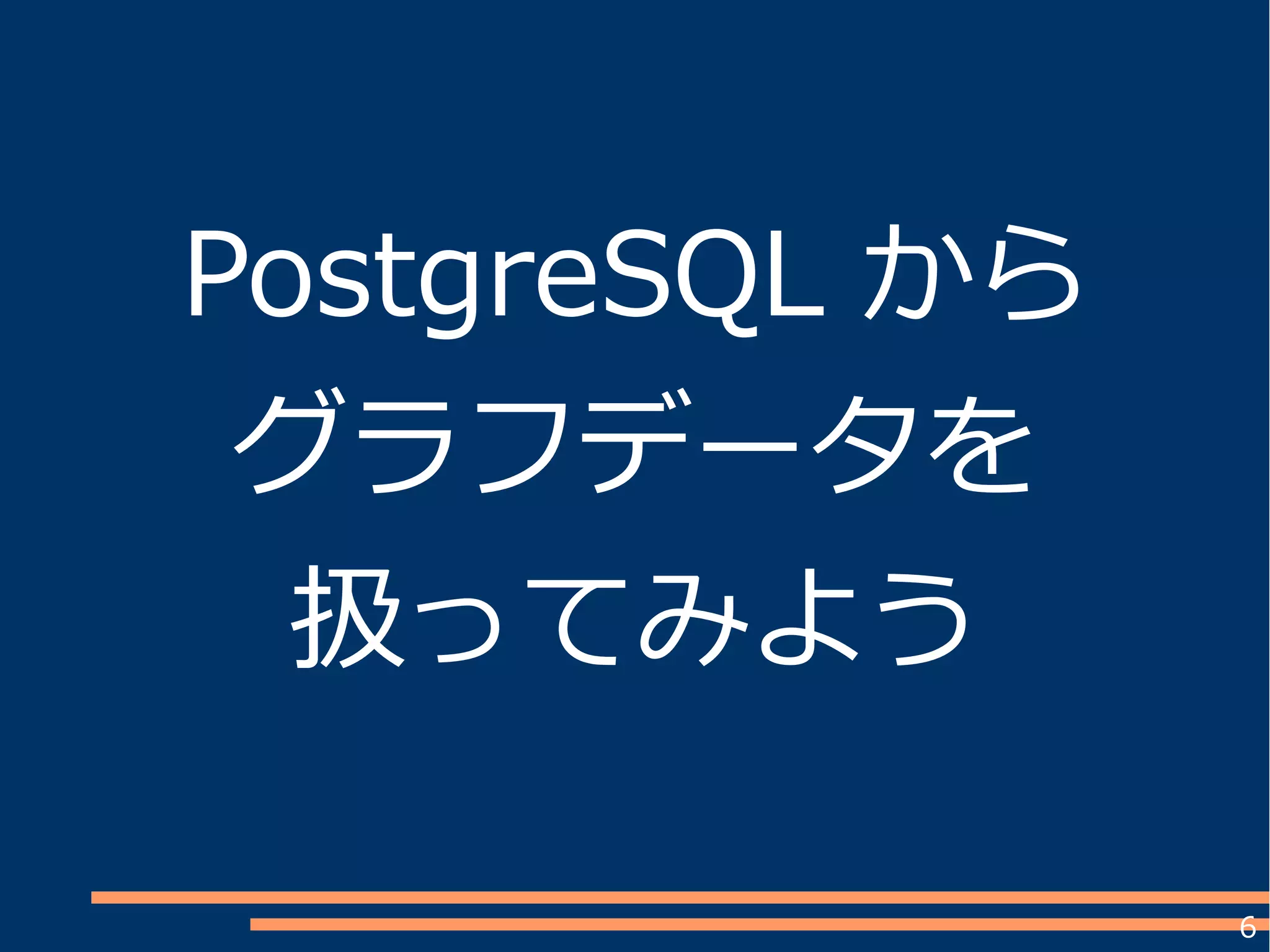

PostgreSQL から
グラフデータを
扱ってみよう

7

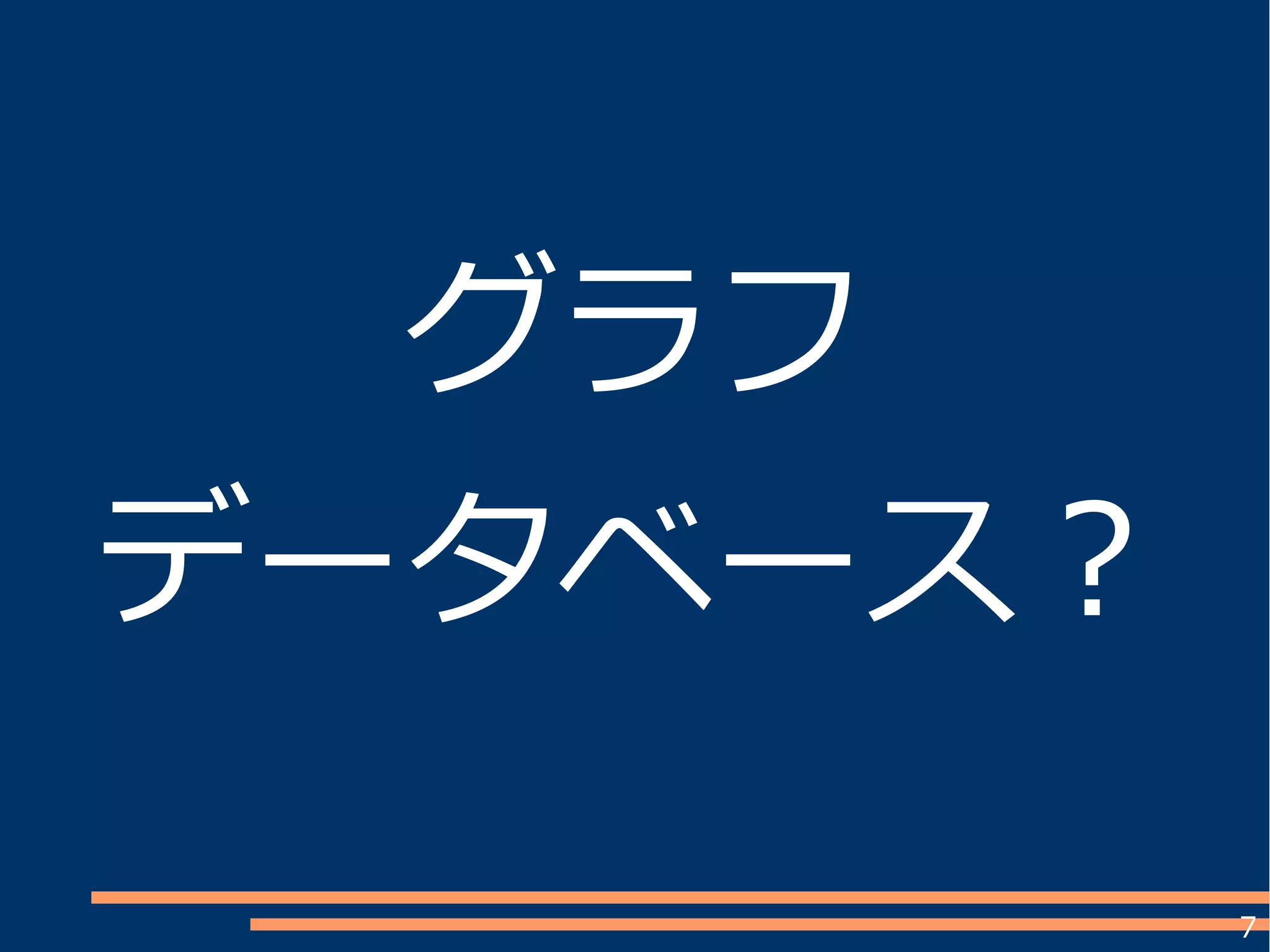

グラフ
データベース？

8

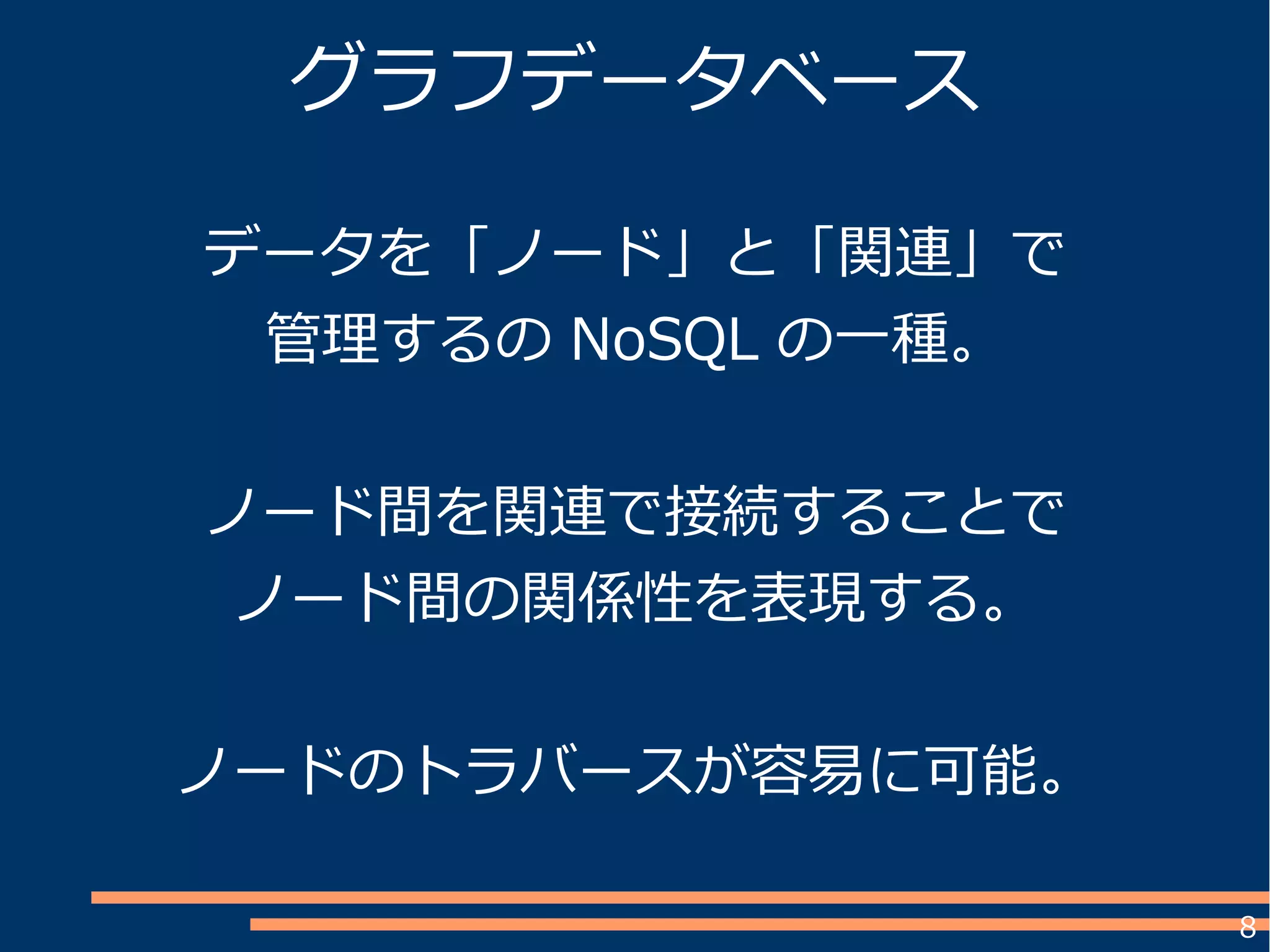

グラフデータベース
データを「ノード」と「関連」で
管理するの NoSQL の一種。
ノード間を関連で接続することで
ノード間の関係性を表現する。
ノードのトラバースが容易に可能。

9

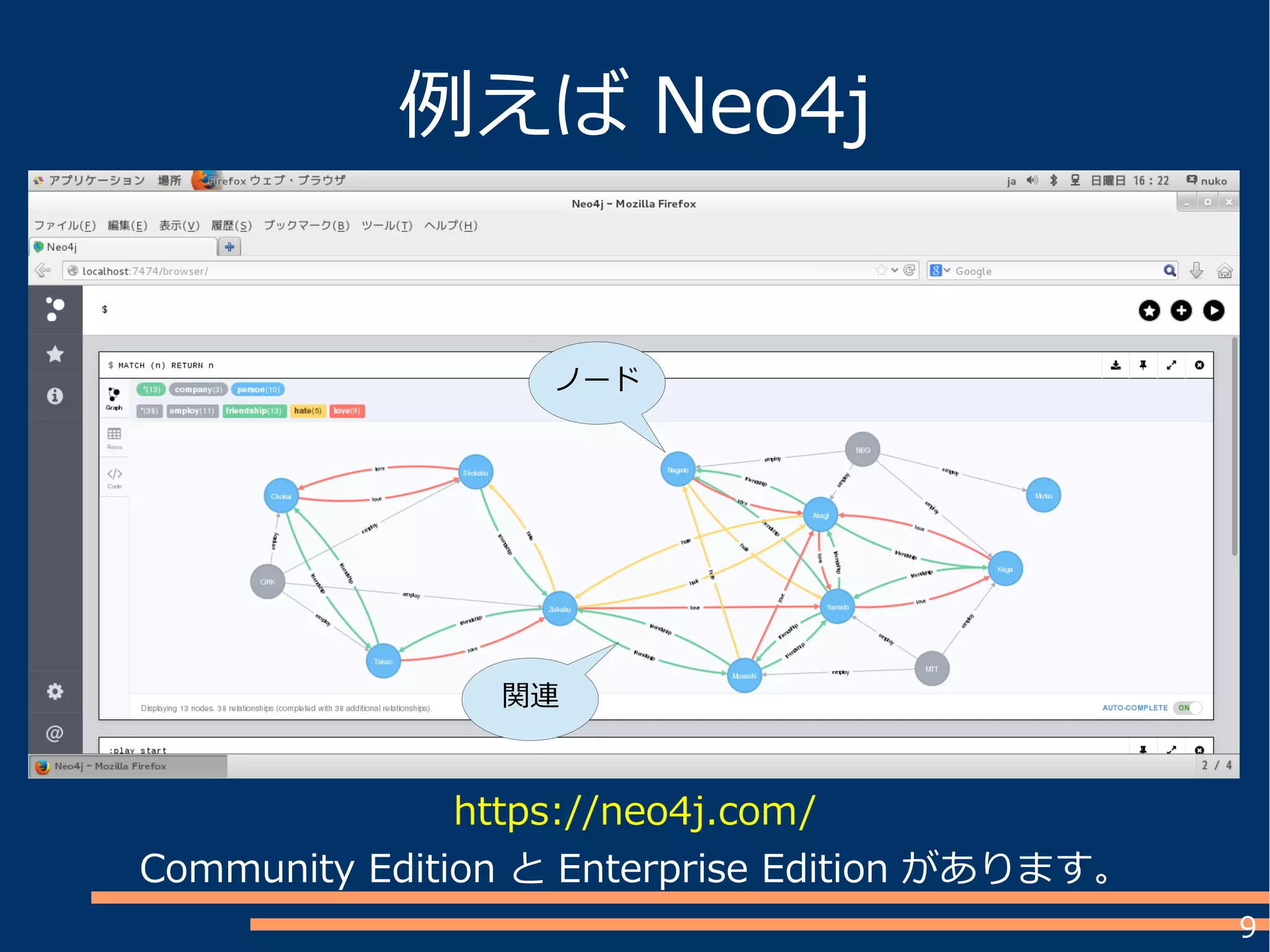

例えば Neo4j
ノード
関連
https://neo4j.com/
Community Edition と Enterprise Edition があります。
例えば Neo4j

10
PostgreSQL の
更新を
Neo4j へ反映

11

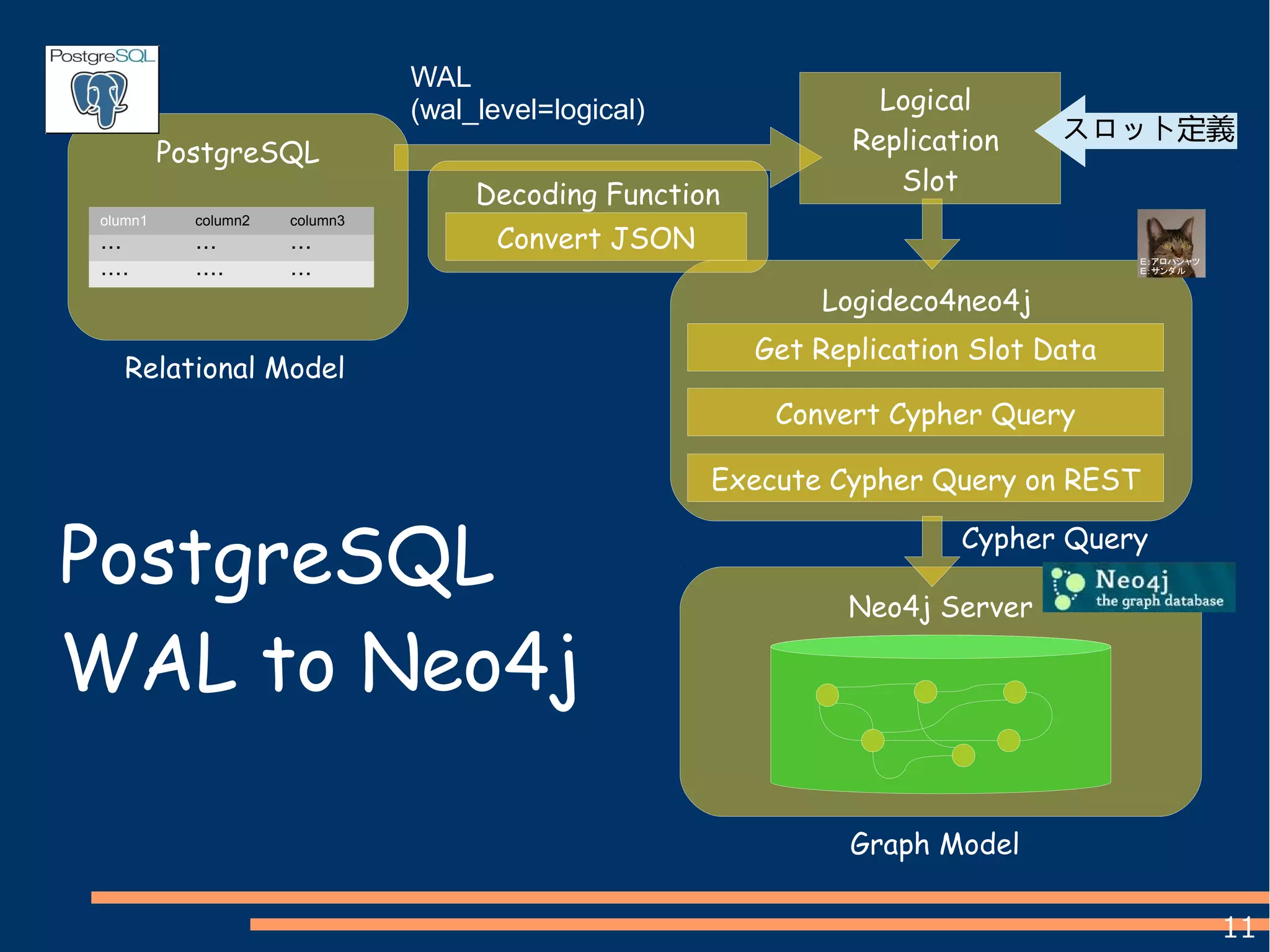

Neo4j Server
Logideco4neo4j
PostgreSQL
Relational Model
Cypher Query
WAL
(wal_level=logical) Logical
Replication
Slot
Execute Cypher Query on REST
Convert Cypher Query
PostgreSQL
WAL to Neo4j
Graph Model
olumn1 column2 column3
・・・・・・・・・
・・・・・・・・・・・
Get Replication Slot Data
Decoding Function
Convert JSON
スロット定義

12
Neo4j Server
Logideco4neo4j
PostgreSQL
Relational Model
Cypher Query
WAL
Replication
Slot
PostgreSQL
WAL to Neo4j
Graph Model
・・・・・・・・・
・・・・・・・・・・・
Decoding Function
Convert JSON
スロット定義

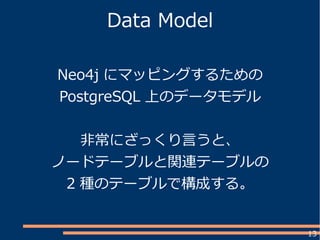

13
Data Model
Neo4j にマッピングするための
PostgreSQL 上のデータモデル
非常にざっくり言うと、
ノードテーブルと関連テーブルの
2 種のテーブルで構成する。

14

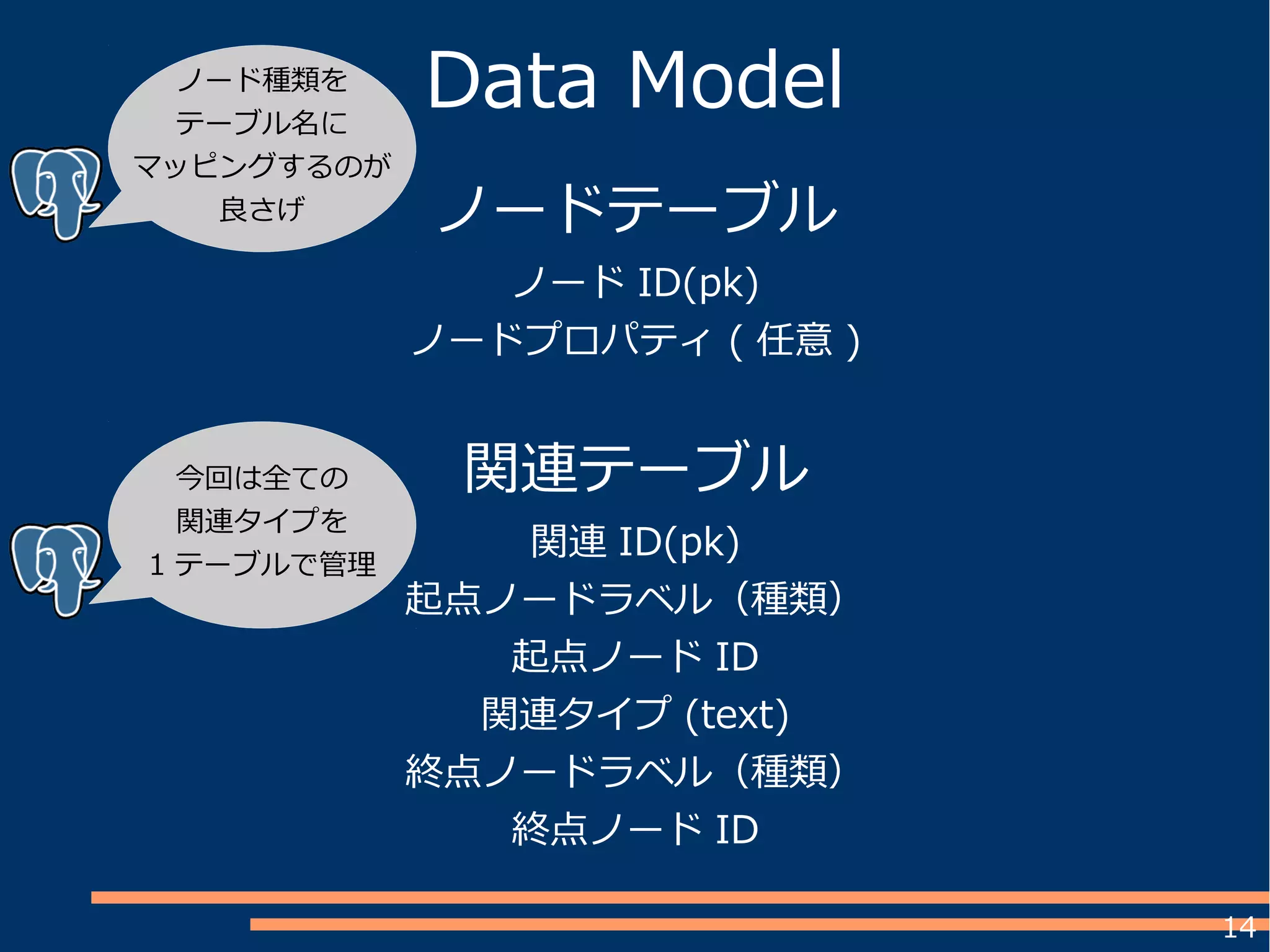

Data Model
ノードテーブル
ノード ID(pk)
ノードプロパティ ( 任意 )
関連テーブル
関連 ID(pk)
起点ノードラベル（種類）
起点ノード ID
関連タイプ (text)
終点ノードラベル（種類）
終点ノード ID
ノード種類を
テーブル名に
マッピングするのが
良さげ
今回は全ての
関連タイプを
1 テーブルで管理

15

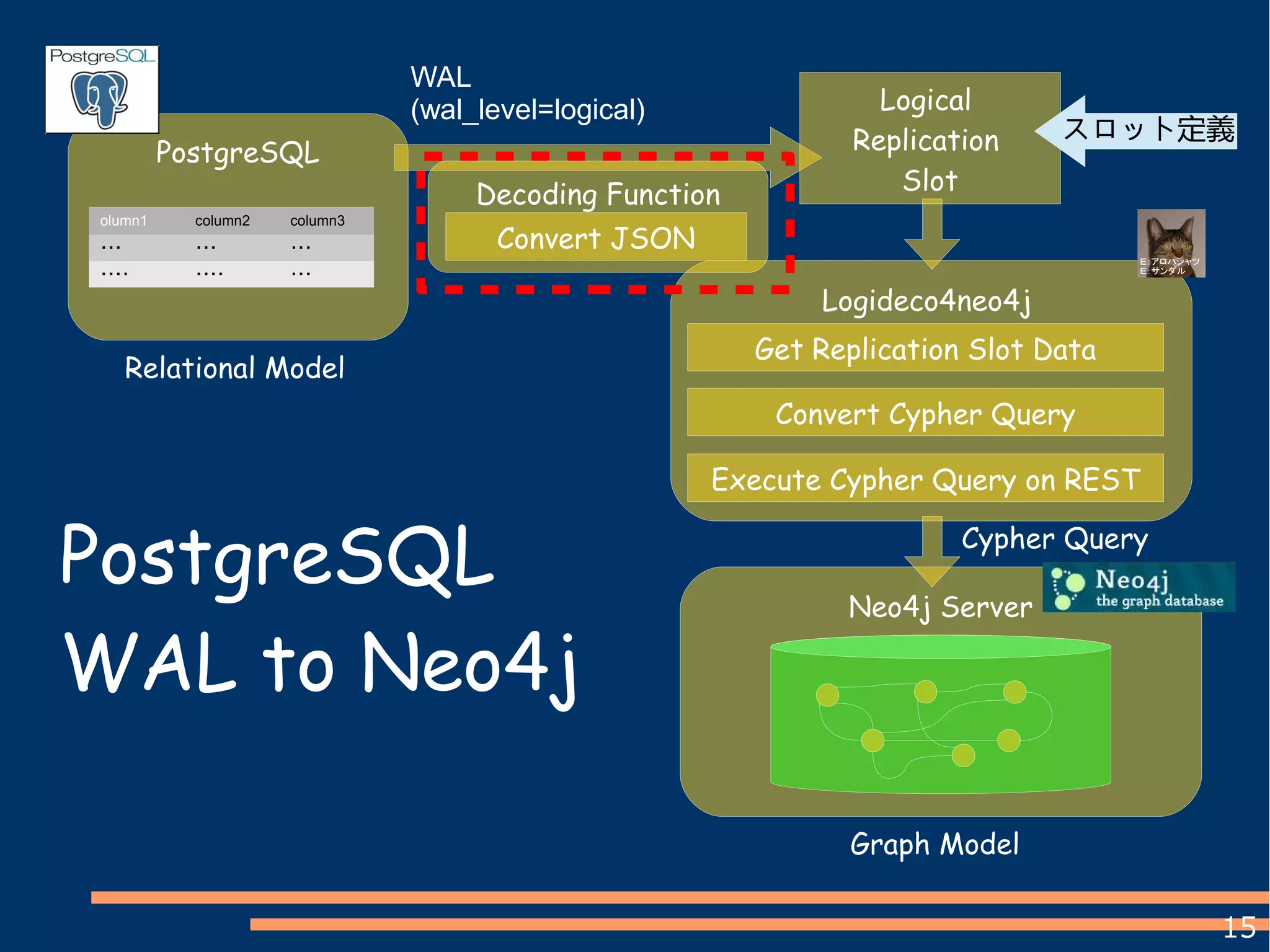

Neo4j Server
Logideco4neo4j
PostgreSQL
Relational Model
Cypher Query
WAL
Replication
Slot
PostgreSQL
WAL to Neo4j
Graph Model
・・・・・・・・・
・・・・・・・・・・・
Decoding Function
Convert JSON
スロット定義

16

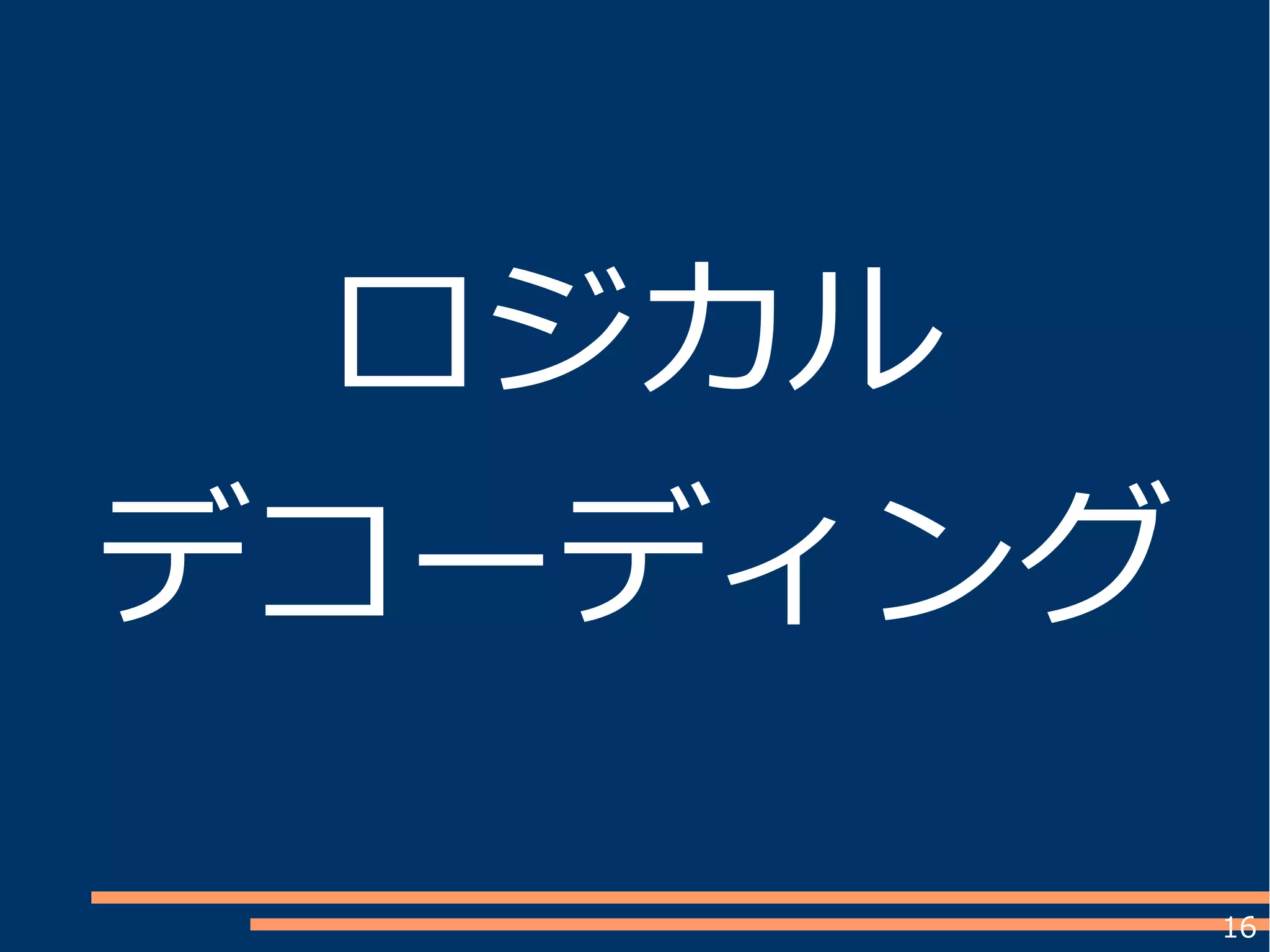

ロジカル
デコーディング

17

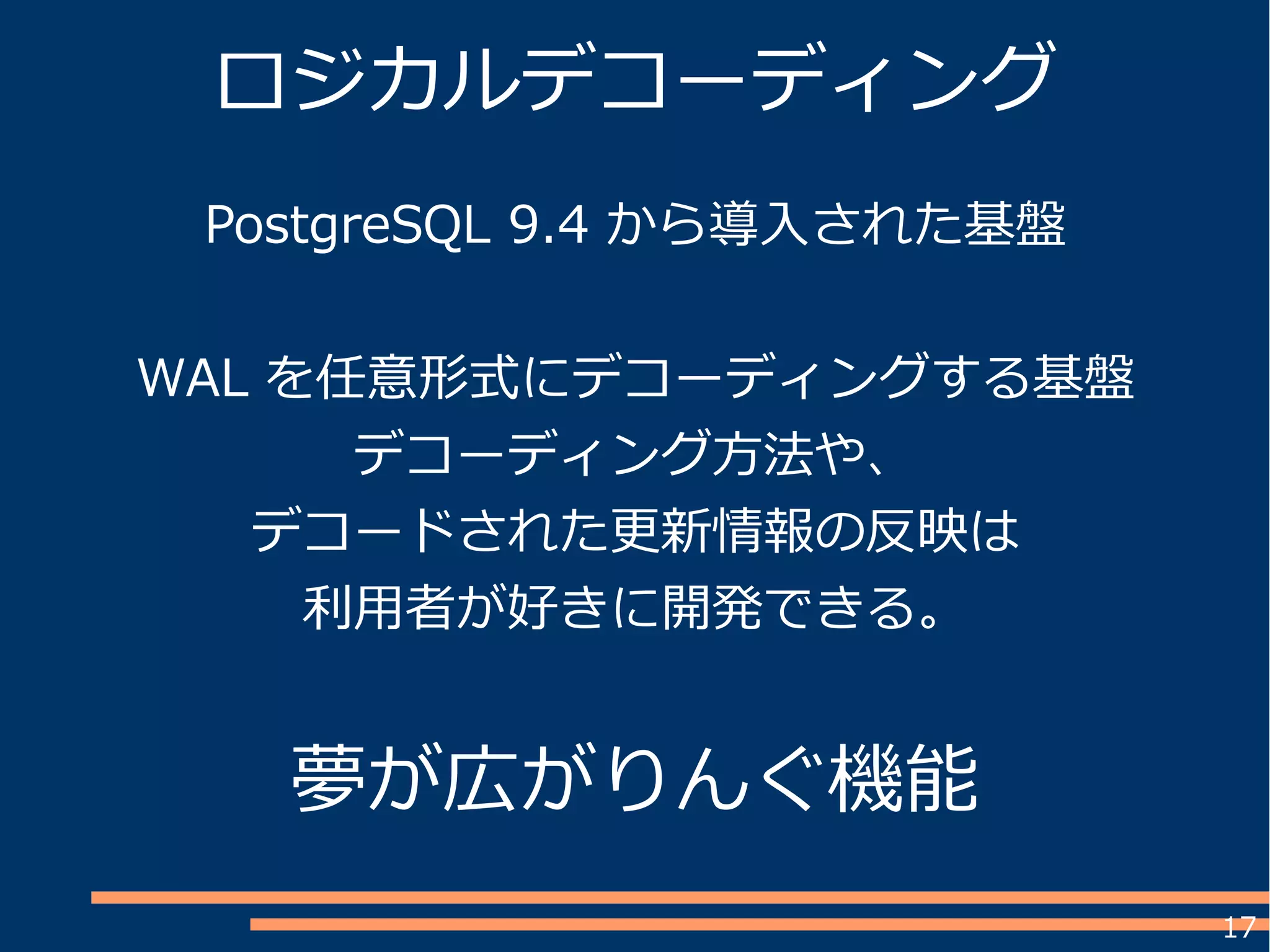

ロジカルデコーディング
PostgreSQL 9.4 から導入された基盤
WAL を任意形式にデコーディングする基盤
デコーディング方法や、
デコードされた更新情報の反映は
利用者が好きに開発できる。
夢が広がりんぐ機能

18

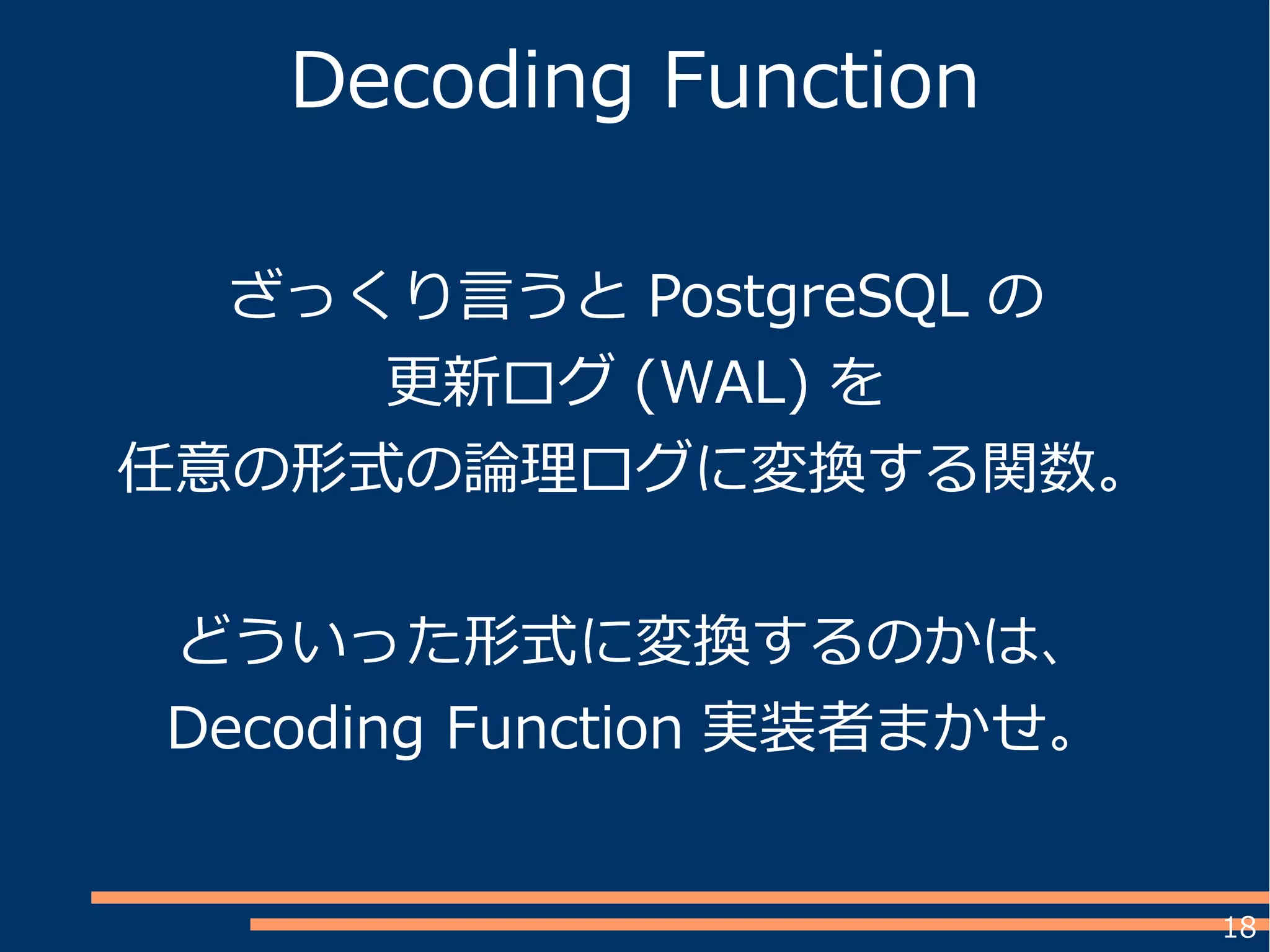

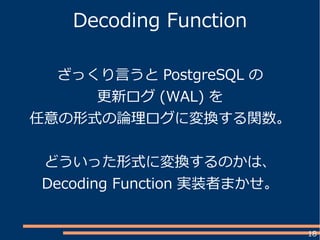

Decoding Function
ざっくり言うと PostgreSQL の
更新ログ (WAL) を
任意の形式の論理ログに変換する関数。
どういった形式に変換するのかは、
Decoding Function 実装者まかせ。

19

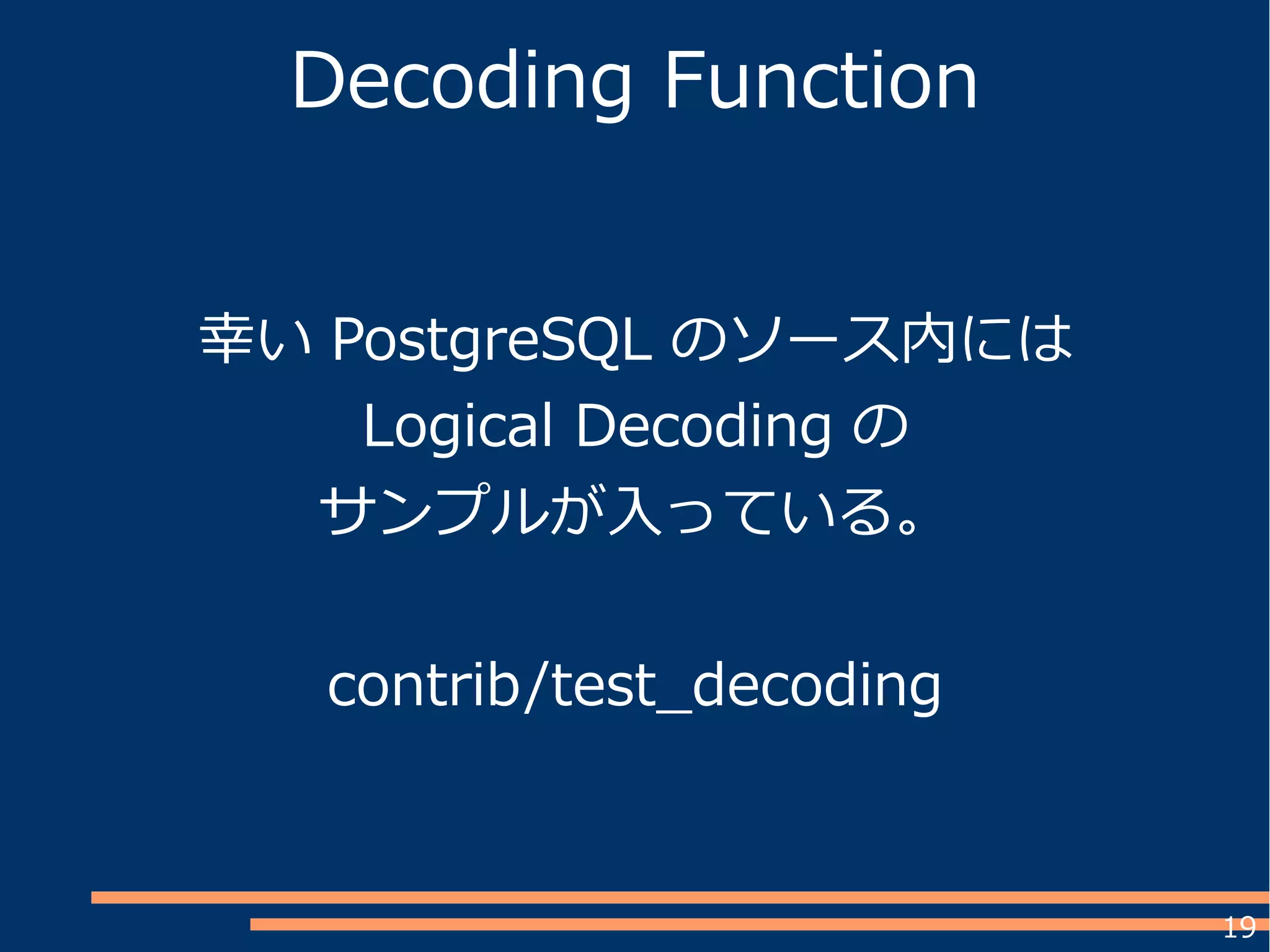

Decoding Function
幸い PostgreSQL のソース内には
Logical Decoding の
サンプルが入っている。
contrib/test_decoding

20

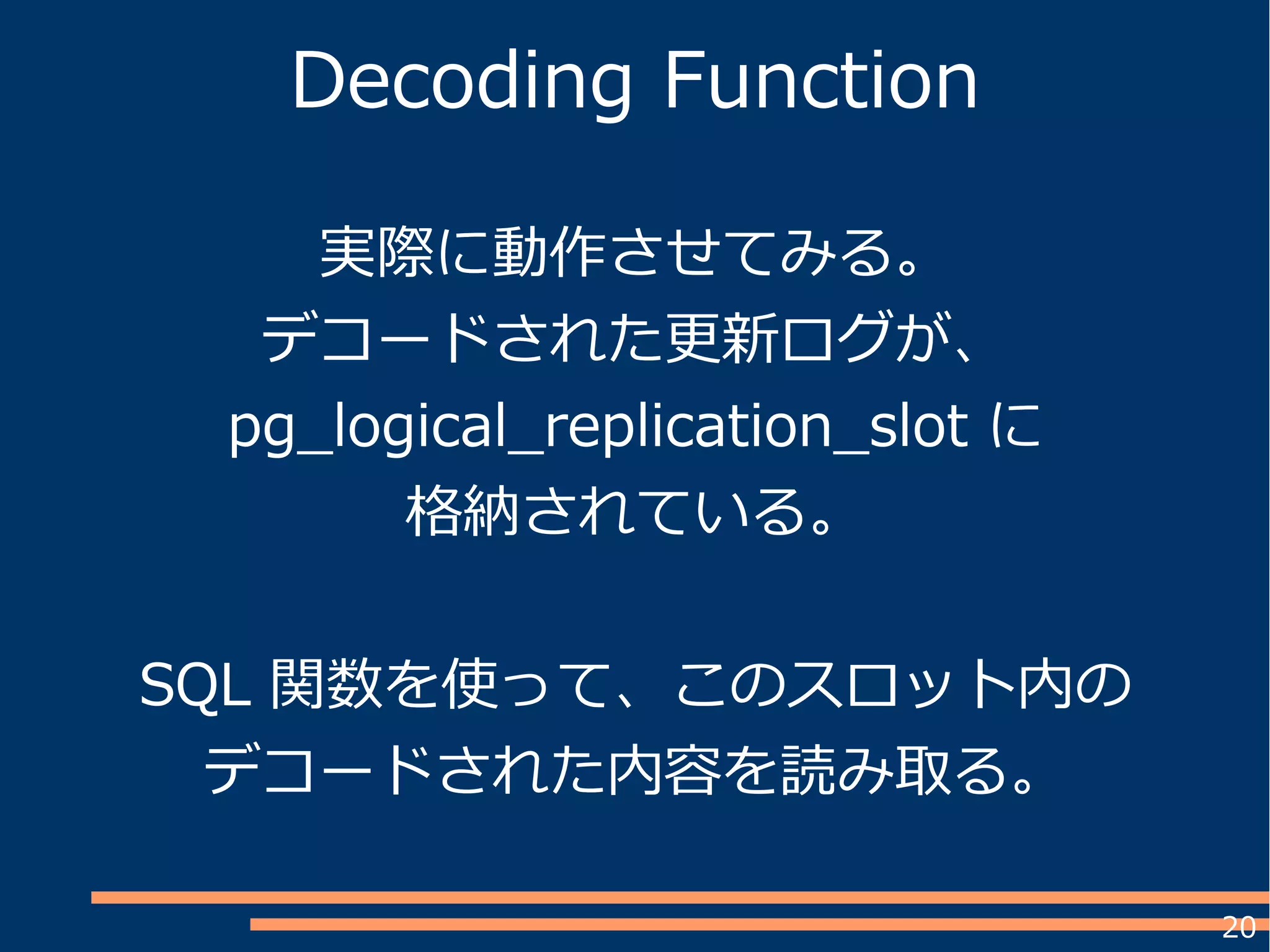

Decoding Function
実際に動作させてみる。
デコードされた更新ログが、
pg_logical_replication_slot に
格納されている。
SQL 関数を使って、このスロット内の
デコードされた内容を読み取る。

21

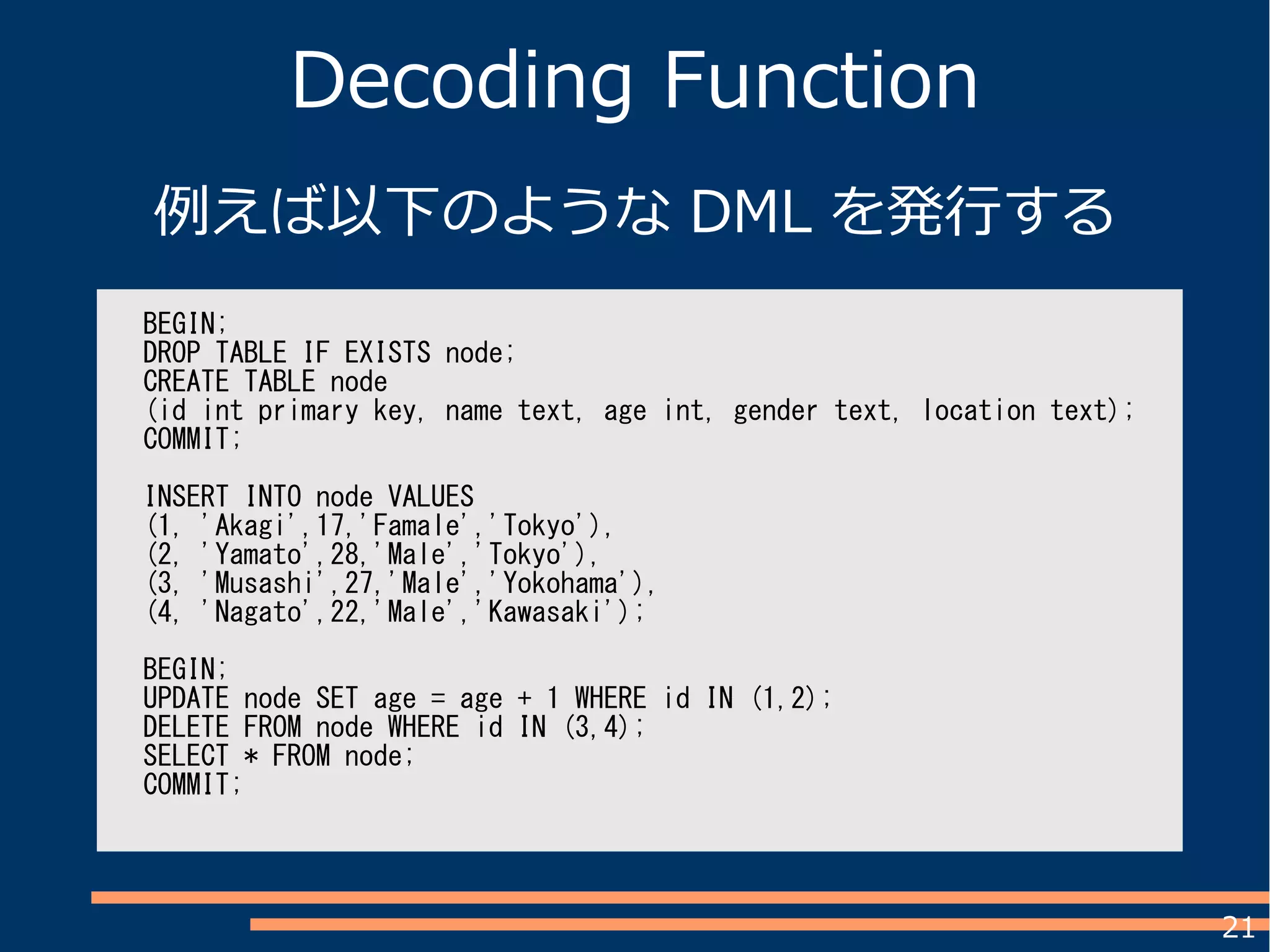

Decoding Function
例えば以下のような DML を発行する
BEGIN;
DROP TABLE IF EXISTS node;
CREATE TABLE node
(id int primary key, name text, age int, gender text, location text);
COMMIT;
INSERT INTO node VALUES
(1, 'Akagi',17,'Famale','Tokyo'),
(2, 'Yamato',28,'Male','Tokyo'),
(3, 'Musashi',27,'Male','Yokohama'),
(4, 'Nagato',22,'Male','Kawasaki');
BEGIN;
UPDATE node SET age = age + 1 WHERE id IN (1,2);
DELETE FROM node WHERE id IN (3,4);
SELECT * FROM node;
COMMIT;

22

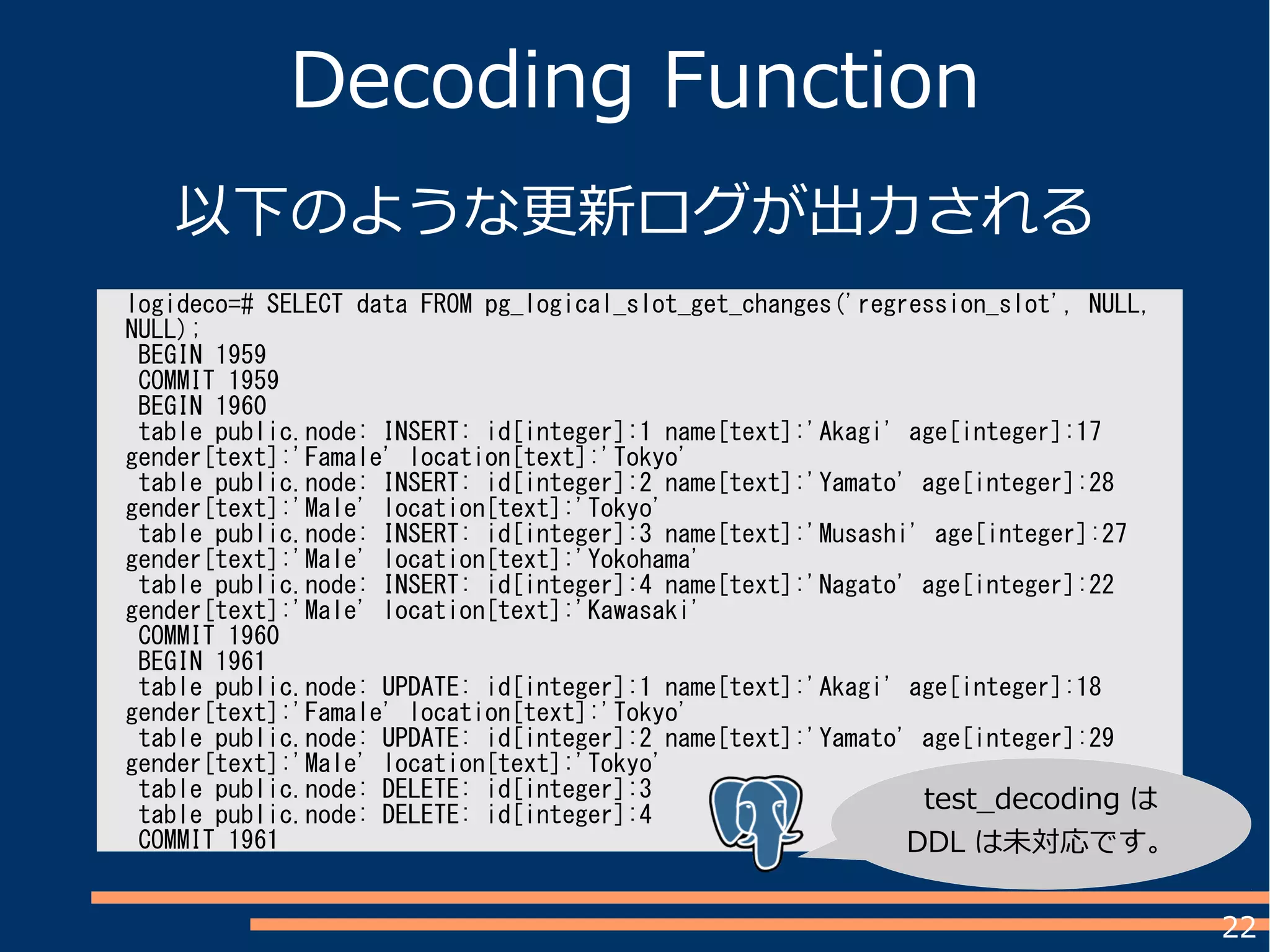

Decoding Function
以下のような更新ログが出力される
logideco=# SELECT data FROM pg_logical_slot_get_changes('regression_slot', NULL,
NULL);
BEGIN 1959
COMMIT 1959
BEGIN 1960
table public.node: INSERT: id[integer]:1 name[text]:'Akagi' age[integer]:17
gender[text]:'Famale' location[text]:'Tokyo'
table public.node: INSERT: id[integer]:2 name[text]:'Yamato' age[integer]:28
gender[text]:'Male' location[text]:'Tokyo'
table public.node: INSERT: id[integer]:3 name[text]:'Musashi' age[integer]:27
gender[text]:'Male' location[text]:'Yokohama'
table public.node: INSERT: id[integer]:4 name[text]:'Nagato' age[integer]:22
gender[text]:'Male' location[text]:'Kawasaki'
COMMIT 1960
BEGIN 1961
table public.node: UPDATE: id[integer]:1 name[text]:'Akagi' age[integer]:18
gender[text]:'Famale' location[text]:'Tokyo'
table public.node: UPDATE: id[integer]:2 name[text]:'Yamato' age[integer]:29
gender[text]:'Male' location[text]:'Tokyo'
table public.node: DELETE: id[integer]:3
table public.node: DELETE: id[integer]:4
COMMIT 1961
test_decoding は
DDL は未対応です。

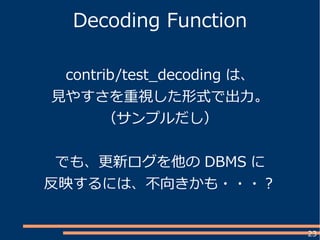

23
Decoding Function
contrib/test_decoding は、
見やすさを重視した形式で出力。
（サンプルだし）
でも、更新ログを他の DBMS に
反映するには、不向きかも・・・？

24
Decoding Function
JSON のような汎用形式にしておけば、
デコード結果を処理するのも楽になる。
↓
表現能力は十分
可読性もある程度はある
既存の JSON パーサが使える
既存のパーサが使えるのは
仕様検討も実装も楽！

25

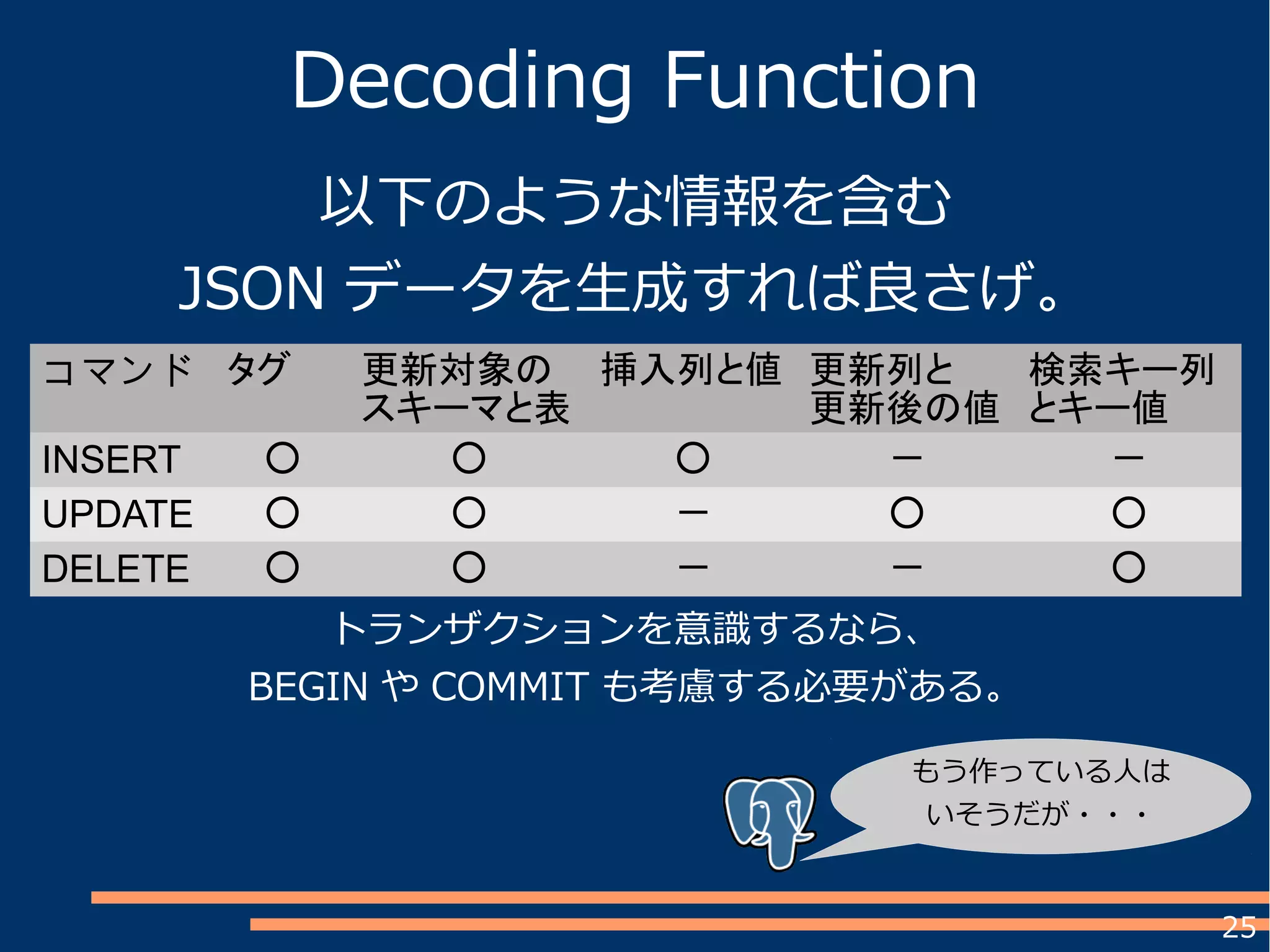

Decoding Function
以下のような情報を含む
JSON データを生成すれば良さげ。
コマンドタグ更新対象の
スキーマと表
挿入列と値更新列と
更新後の値
検索キー列
とキー値
INSERT ○ ○ ○ －－
UPDATE ○ ○ － ○ ○
DELETE ○ ○ －－ ○
トランザクションを意識するなら、
BEGIN や COMMIT も考慮する必要がある。
もう作っている人は
いそうだが・・・

26

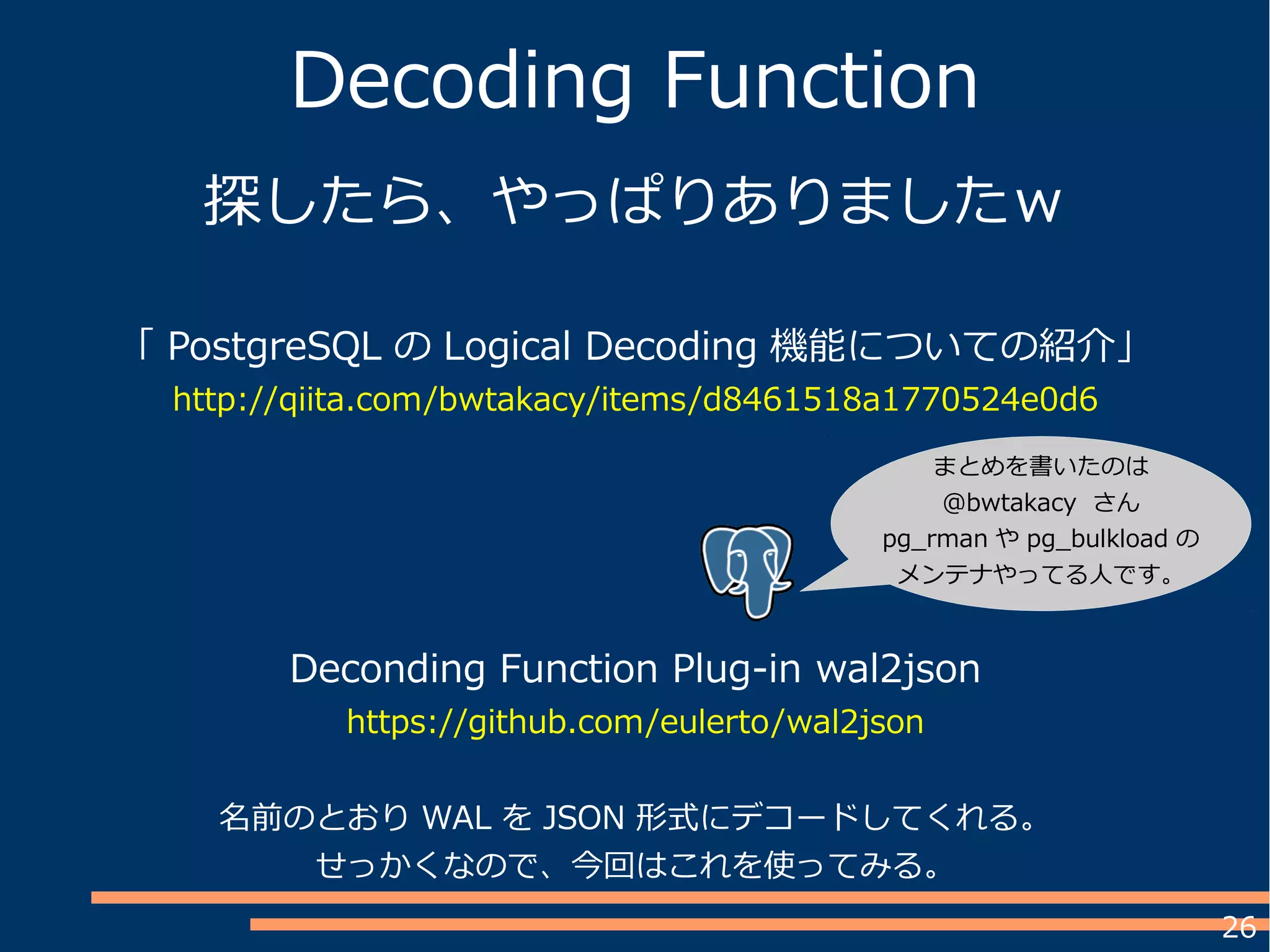

Decoding Function
探したら、やっぱりありましたｗ
「 PostgreSQL の Logical Decoding 機能についての紹介」
http://qiita.com/bwtakacy/items/d8461518a1770524e0d6
まとめを書いたのは
@bwtakacy さん
pg_rman や pg_bulkload の
メンテナやってる人です。
Deconding Function Plug-in wal2json
https://github.com/eulerto/wal2json
名前のとおり WAL を JSON 形式にデコードしてくれる。
せっかくなので、今回はこれを使ってみる。

27

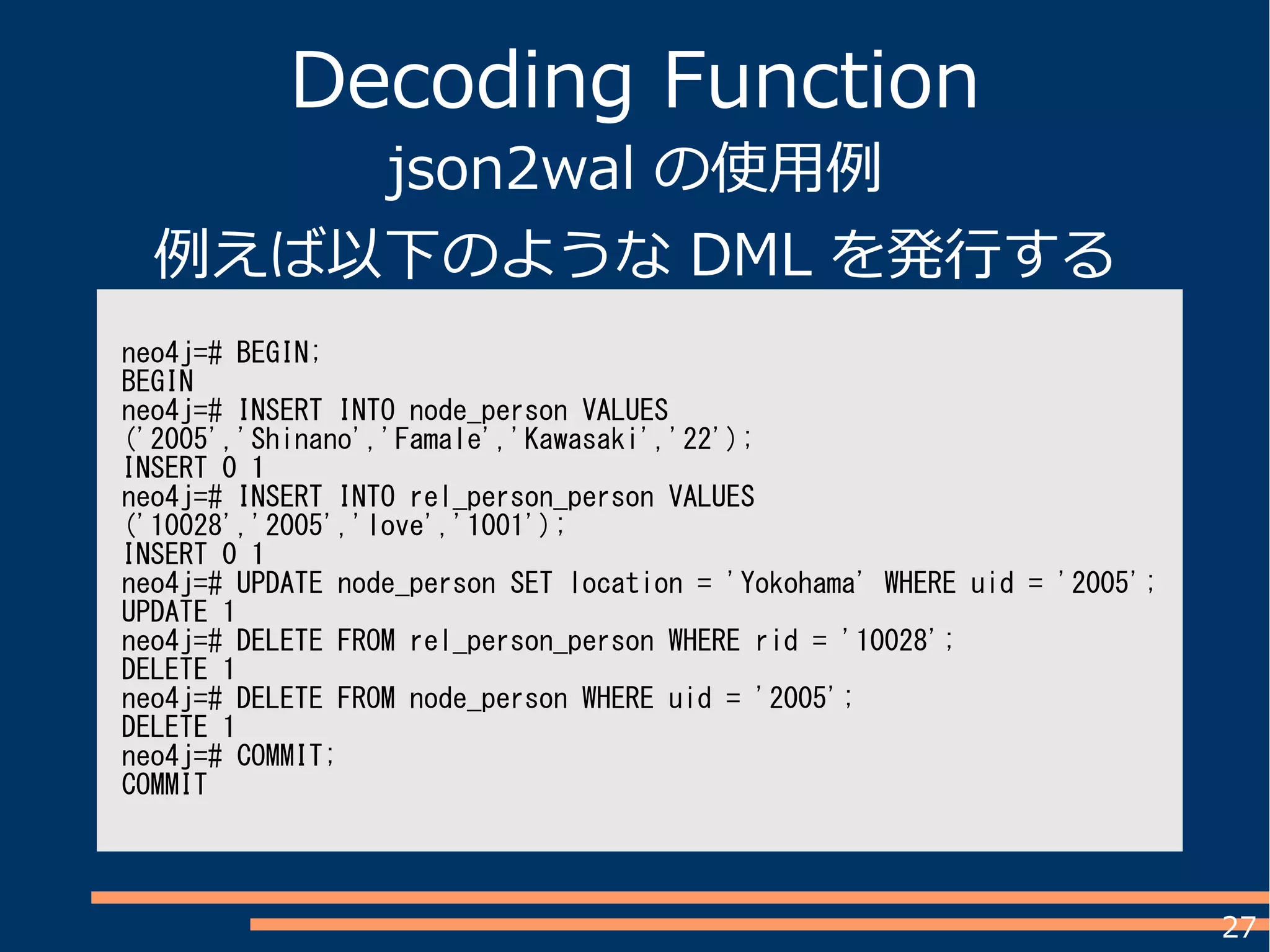

Decoding Function
json2wal の使用例
例えば以下のような DML を発行する
neo4j=# BEGIN;
BEGIN
neo4j=# INSERT INTO node_person VALUES
('2005','Shinano','Famale','Kawasaki','22');
INSERT 0 1
neo4j=# INSERT INTO rel_person_person VALUES
('10028','2005','love','1001');
INSERT 0 1
neo4j=# UPDATE node_person SET location = 'Yokohama' WHERE uid = '2005';
UPDATE 1
neo4j=# DELETE FROM rel_person_person WHERE rid = '10028';
DELETE 1
neo4j=# DELETE FROM node_person WHERE uid = '2005';
DELETE 1
neo4j=# COMMIT;
COMMIT

28

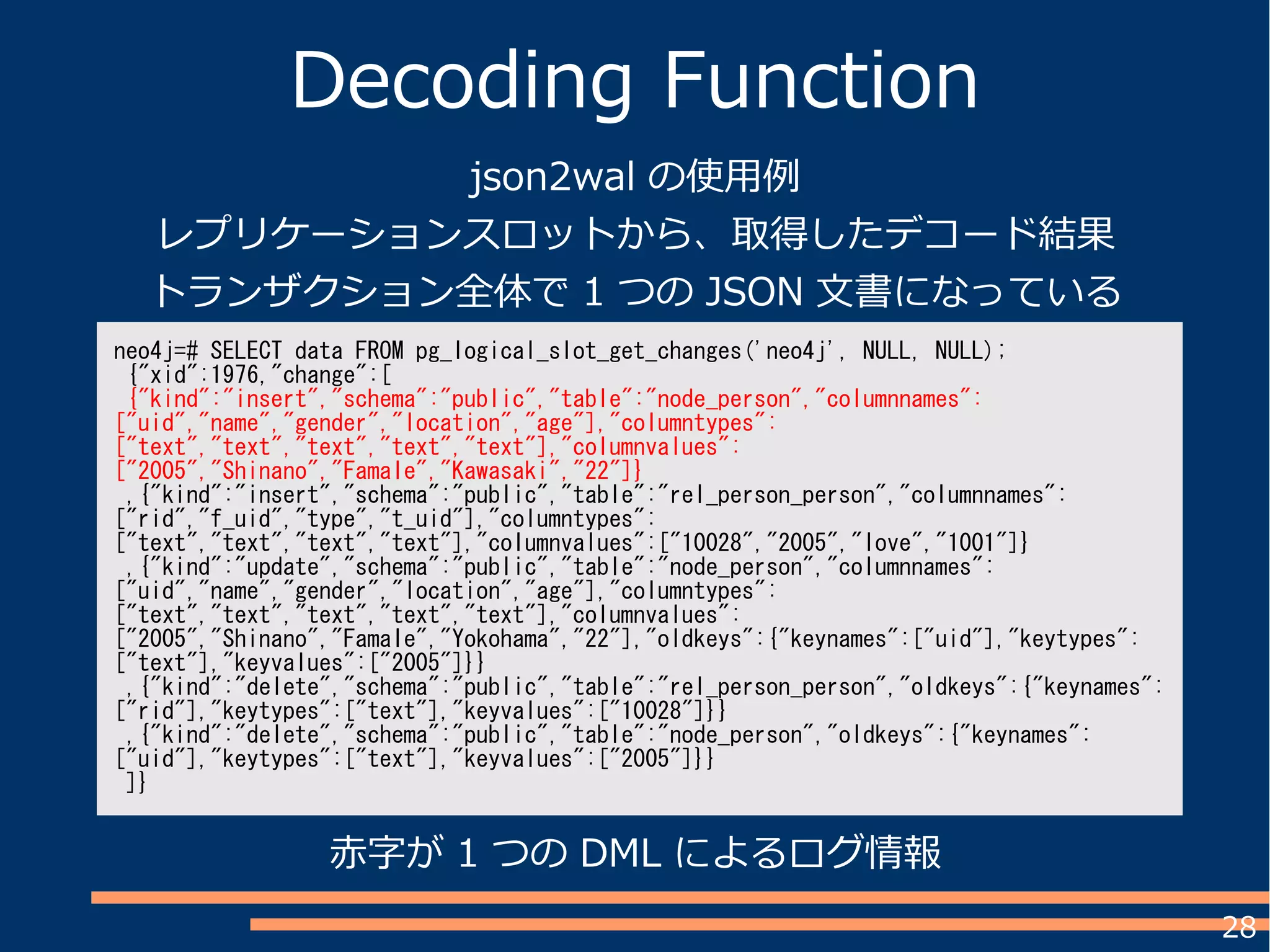

Decoding Function
json2wal の使用例
レプリケーションスロットから、取得したデコード結果
トランザクション全体で 1 つの JSON 文書になっている
neo4j=# SELECT data FROM pg_logical_slot_get_changes('neo4j', NULL, NULL);
{"xid":1976,"change":[
{"kind":"insert","schema":"public","table":"node_person","columnnames":
["uid","name","gender","location","age"],"columntypes":
["text","text","text","text","text"],"columnvalues":
["2005","Shinano","Famale","Kawasaki","22"]}
,{"kind":"insert","schema":"public","table":"rel_person_person","columnnames":
["rid","f_uid","type","t_uid"],"columntypes":
["text","text","text","text"],"columnvalues":["10028","2005","love","1001"]}
,{"kind":"update","schema":"public","table":"node_person","columnnames":
["uid","name","gender","location","age"],"columntypes":
["text","text","text","text","text"],"columnvalues":
["2005","Shinano","Famale","Yokohama","22"],"oldkeys":{"keynames":["uid"],"keytypes":
["text"],"keyvalues":["2005"]}}
,{"kind":"delete","schema":"public","table":"rel_person_person","oldkeys":{"keynames":
["rid"],"keytypes":["text"],"keyvalues":["10028"]}}
,{"kind":"delete","schema":"public","table":"node_person","oldkeys":{"keynames":
["uid"],"keytypes":["text"],"keyvalues":["2005"]}}
]}
赤字が 1 つの DML によるログ情報

29
Neo4j Server
Logideco4neo4j
PostgreSQL
Relational Model
Cypher Query
WAL
Replication
Slot
PostgreSQL
WAL to Neo4j
Graph Model
・・・・・・・・・
・・・・・・・・・・・
Decoding Function
Convert JSON
スロット定義

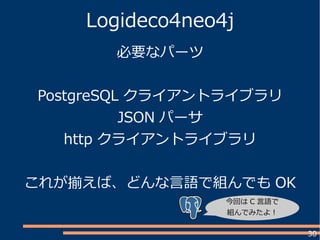

30

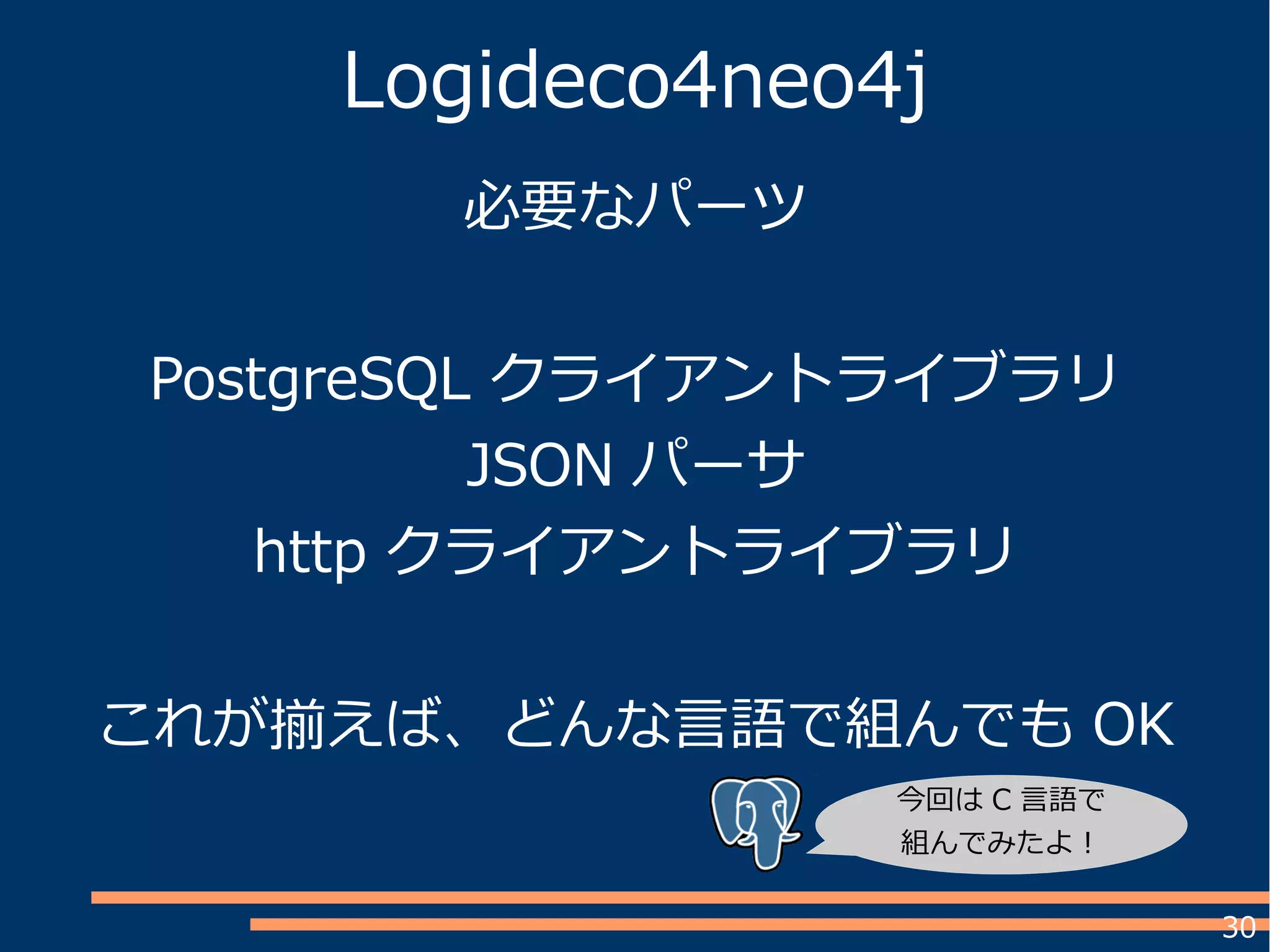

Logideco4neo4j
必要なパーツ
PostgreSQL クライアントライブラリ
JSON パーサ
http クライアントライブラリ
これが揃えば、どんな言語で組んでも OK
今回は C 言語で
組んでみたよ！

31

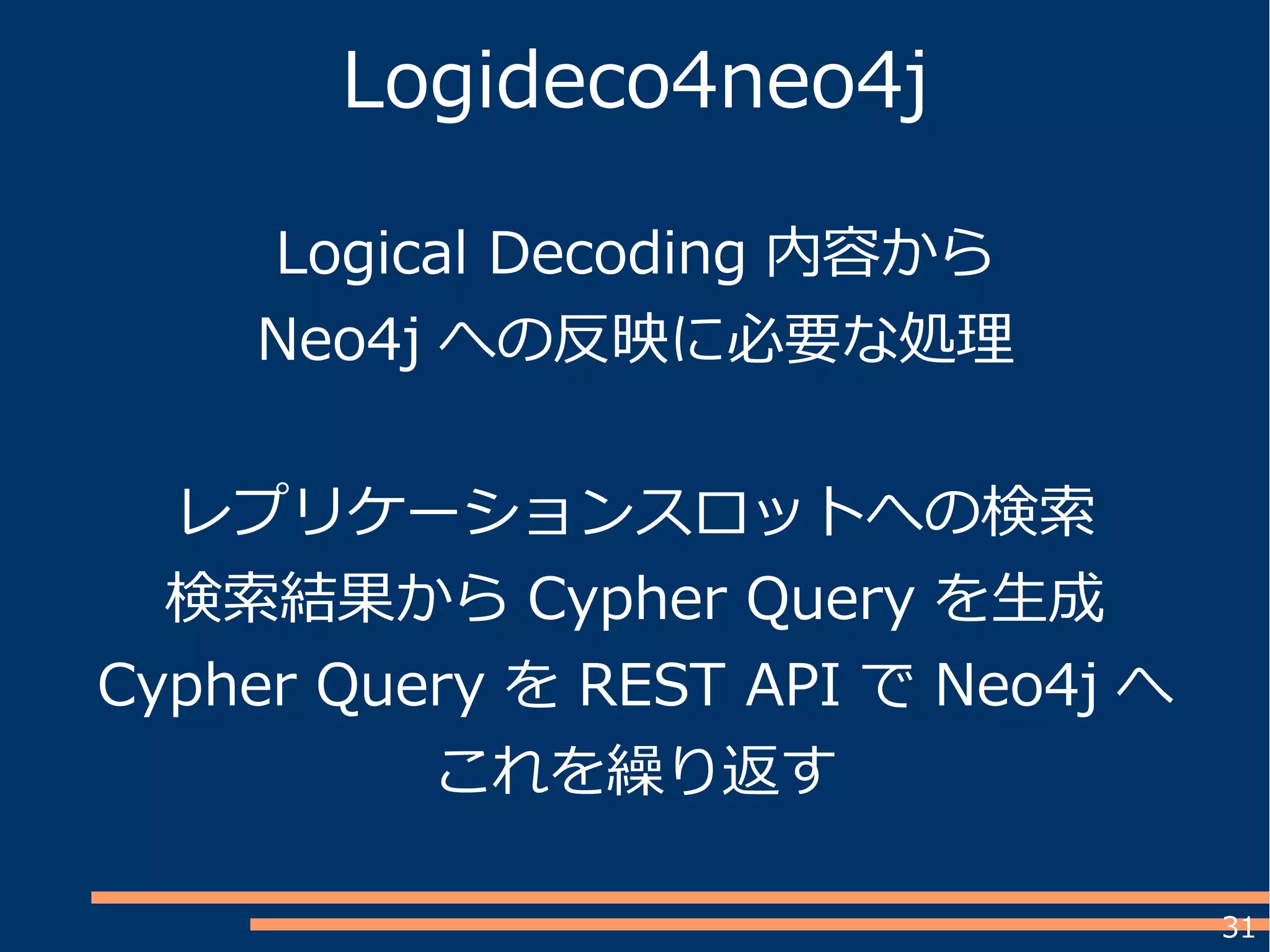

Logideco4neo4j
Logical Decoding 内容から
Neo4j への反映に必要な処理
レプリケーションスロットへの検索
検索結果から Cypher Query を生成
Cypher Query を REST API で Neo4j へ
これを繰り返す

32

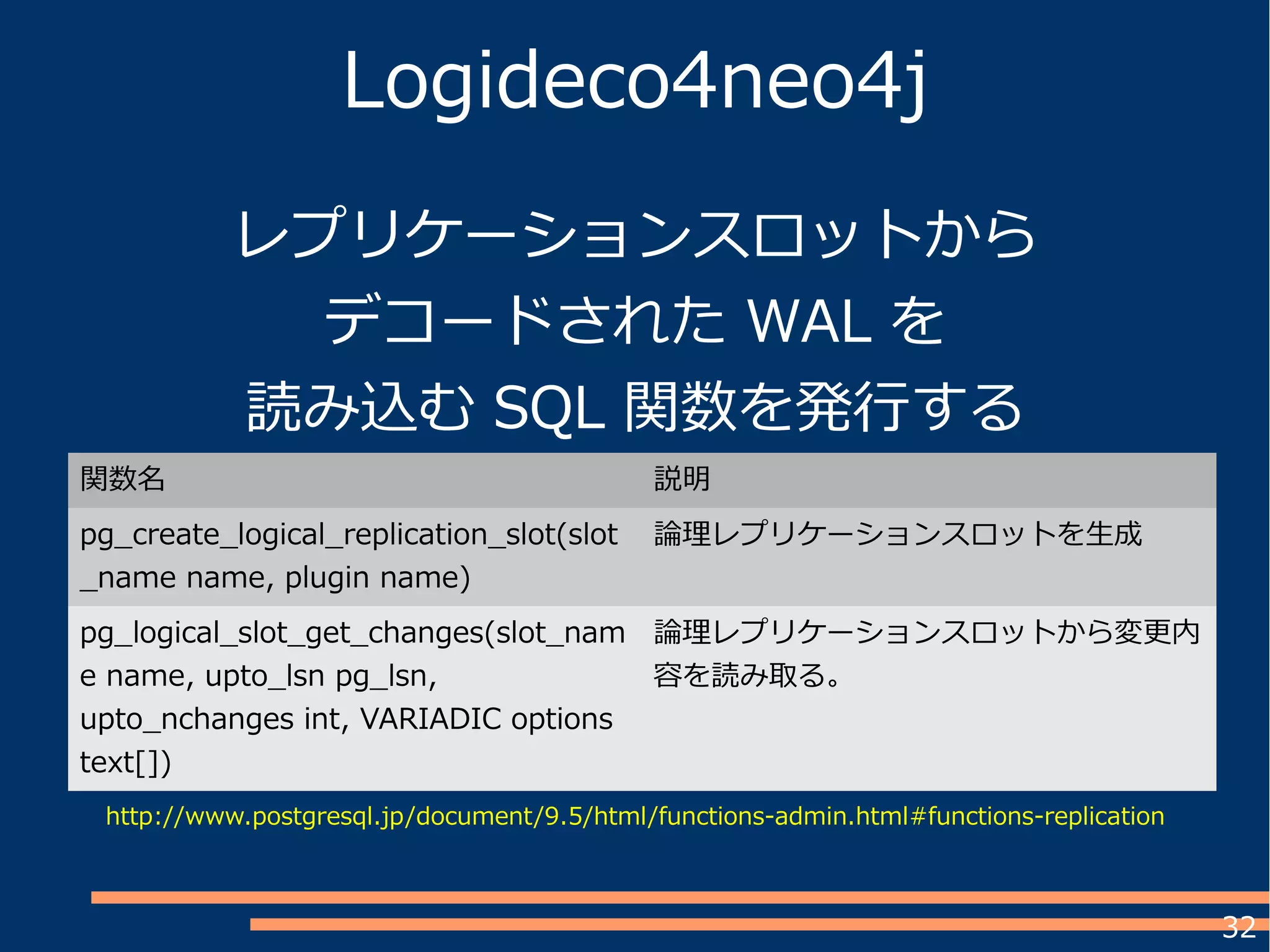

Logideco4neo4j
レプリケーションスロットから
デコードされた WAL を
読み込む SQL 関数を発行する
http://www.postgresql.jp/document/9.5/html/functions-admin.html#functions-replication
関数名説明
pg_create_logical_replication_slot(slot
_name name, plugin name)
論理レプリケーションスロットを生成
pg_logical_slot_get_changes(slot_nam
e name, upto_lsn pg_lsn,
upto_nchanges int, VARIADIC options
text[])
論理レプリケーションスロットから変更内
容を読み取る。

33

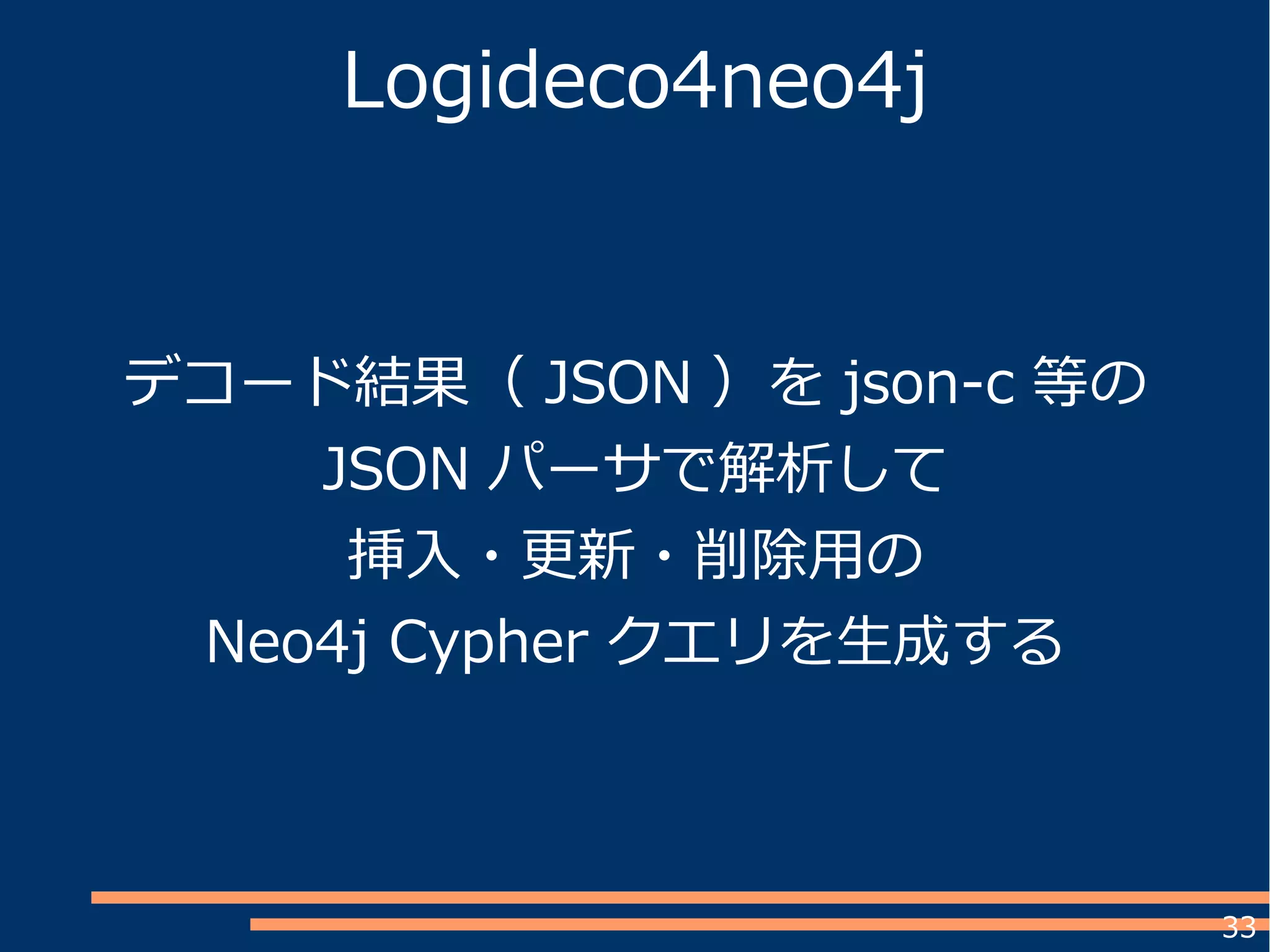

Logideco4neo4j
デコード結果（ JSON ）を json-c 等の
JSON パーサで解析して
挿入・更新・削除用の
Neo4j Cypher クエリを生成する

34
Logideco4neo4j

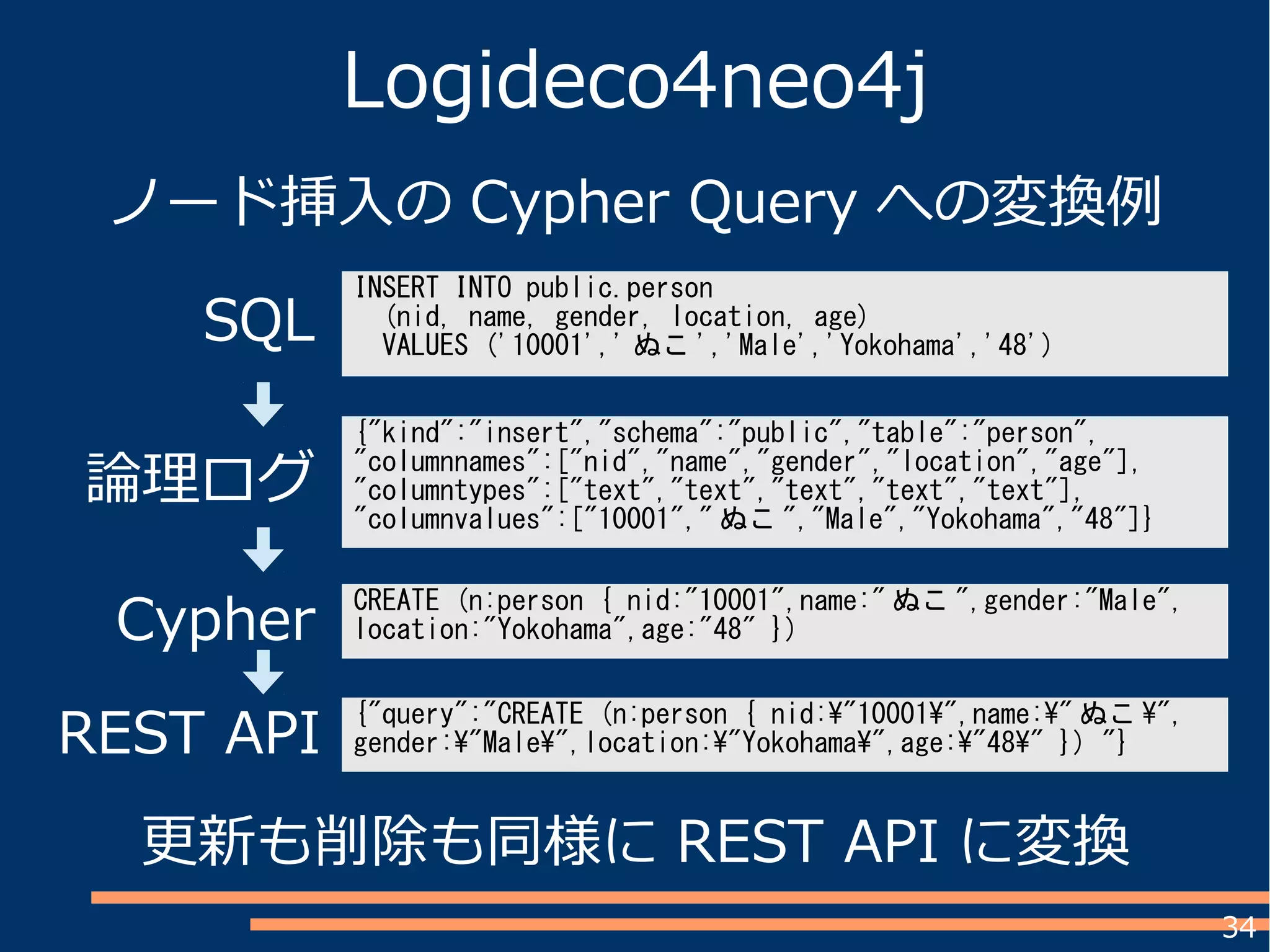

ノード挿入の Cypher Query への変換例
INSERT INTO public.person
(nid, name, gender, location, age)
VALUES ('10001',' ぬこ ','Male','Yokohama','48')
{"kind":"insert","schema":"public","table":"person",
"columnnames":["nid","name","gender","location","age"],
"columntypes":["text","text","text","text","text"],
"columnvalues":["10001"," ぬこ ","Male","Yokohama","48"]}
CREATE (n:person { nid:"10001",name:" ぬこ ",gender:"Male",
location:"Yokohama",age:"48" })
{"query":"CREATE (n:person { nid:"10001",name:" ぬこ ",
gender:"Male",location:"Yokohama",age:"48" }) "}
SQL
論理ログ
Cypher
REST API
更新も削除も同様に REST API に変換

35

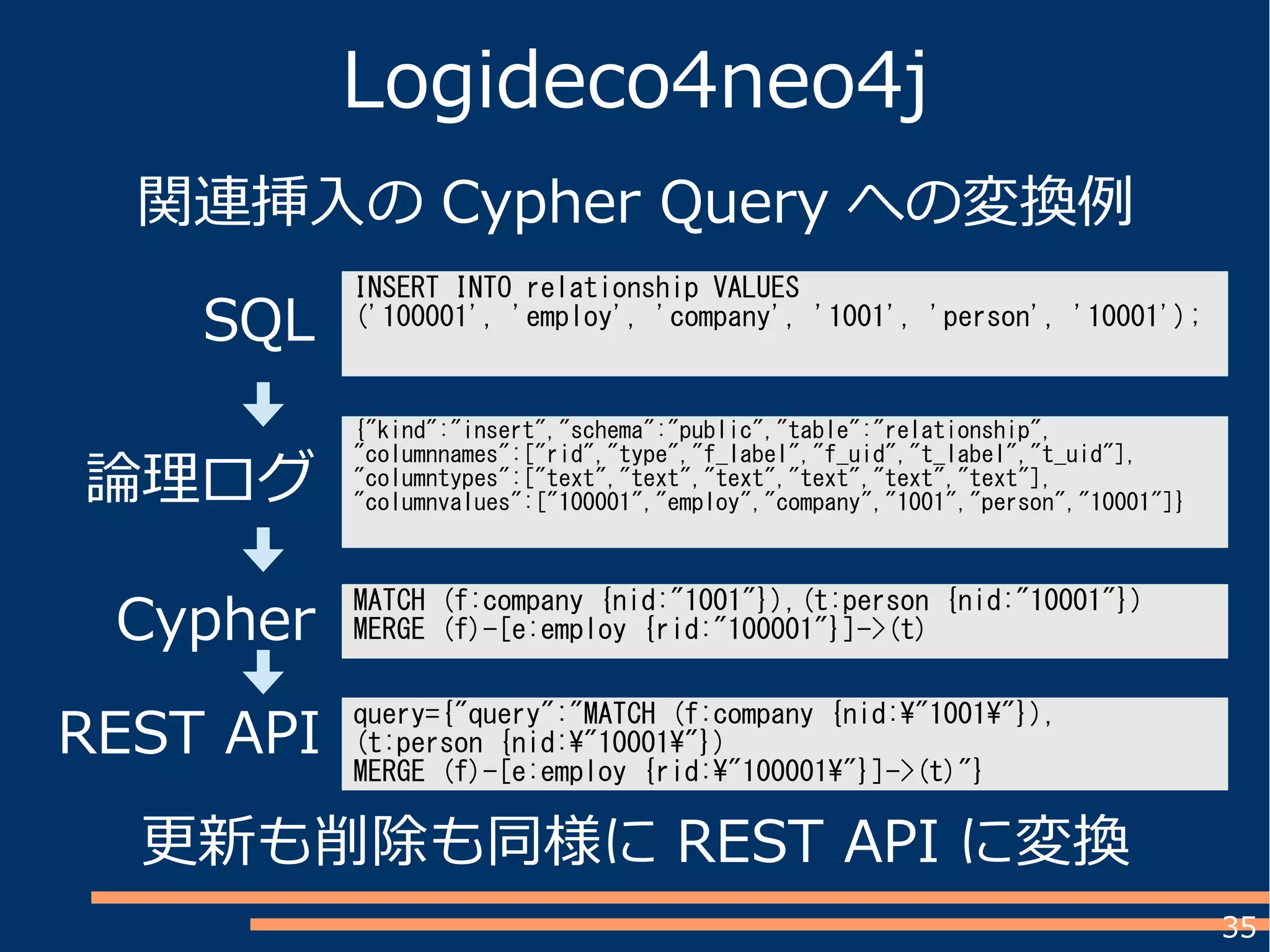

Logideco4neo4j
関連挿入の Cypher Query への変換例
INSERT INTO relationship VALUES
('100001', 'employ', 'company', '1001', 'person', '10001');
{"kind":"insert","schema":"public","table":"relationship",
"columnnames":["rid","type","f_label","f_uid","t_label","t_uid"],
"columntypes":["text","text","text","text","text","text"],
"columnvalues":["100001","employ","company","1001","person","10001"]}
MATCH (f:company {nid:"1001"}),(t:person {nid:"10001"})
MERGE (f)-[e:employ {rid:"100001"}]->(t)
query={"query":"MATCH (f:company {nid:"1001"}),
(t:person {nid:"10001"})
MERGE (f)-[e:employ {rid:"100001"}]->(t)"}
SQL
論理ログ
Cypher
REST API
更新も削除も同様に REST API に変換

36

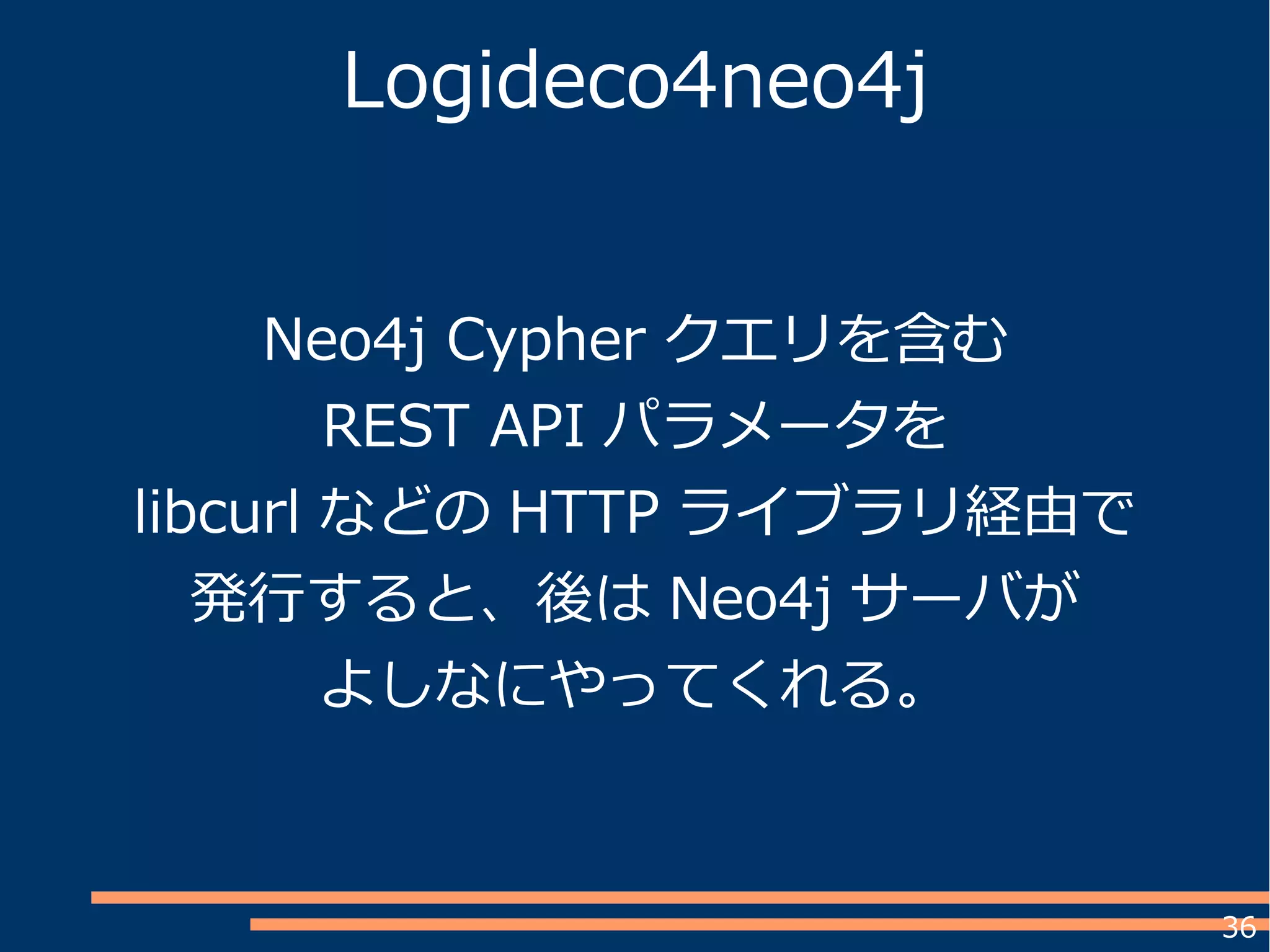

Logideco4neo4j
Neo4j Cypher クエリを含む
REST API パラメータを
libcurl などの HTTP ライブラリ経由で
発行すると、後は Neo4j サーバが
よしなにやってくれる。

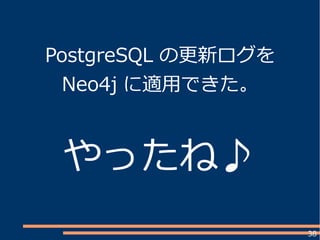

38
PostgreSQL の更新ログを
Neo4j に適用できた。
やったね♪

39

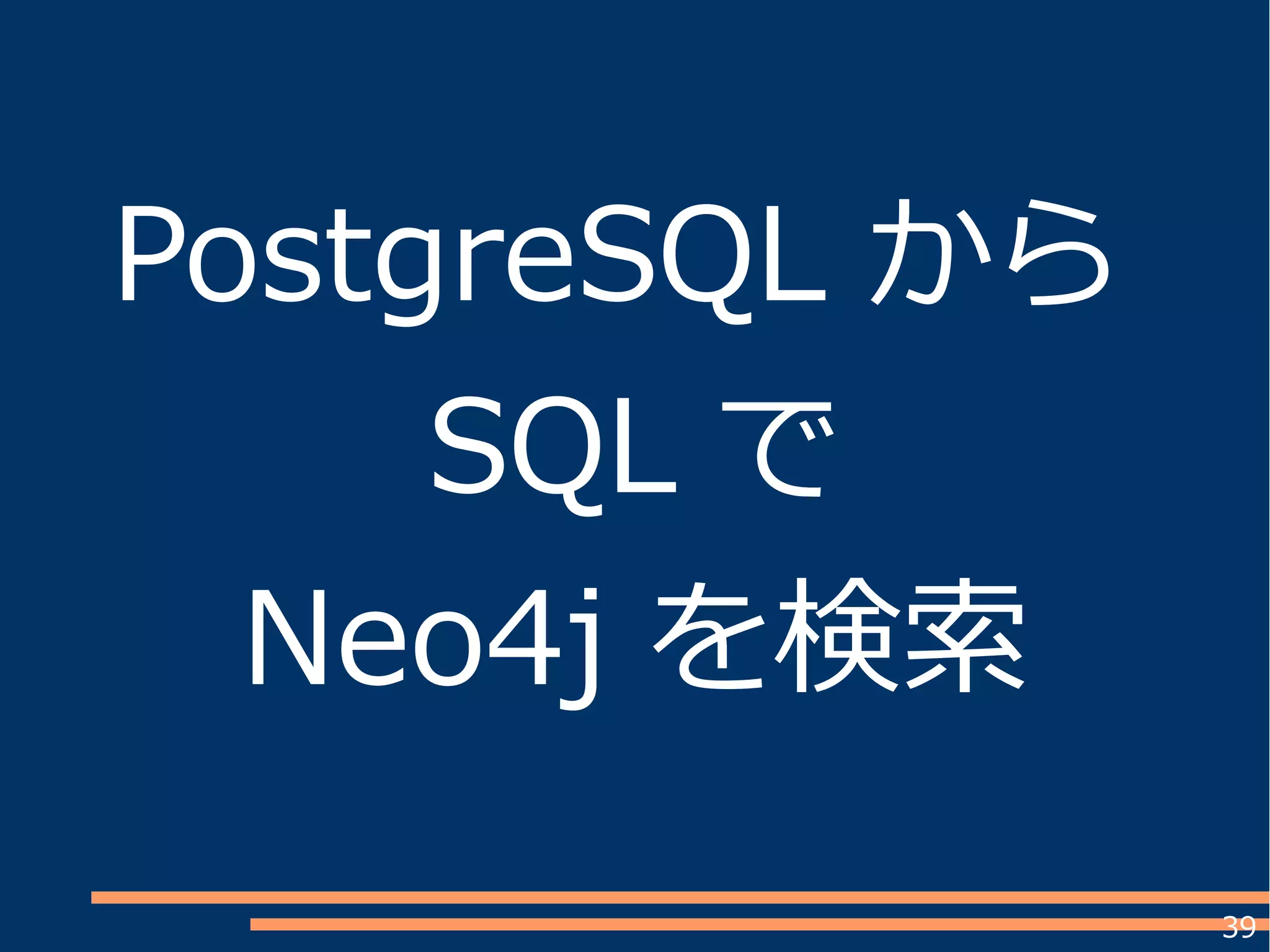

PostgreSQL から
SQL で
Neo4j を検索

41

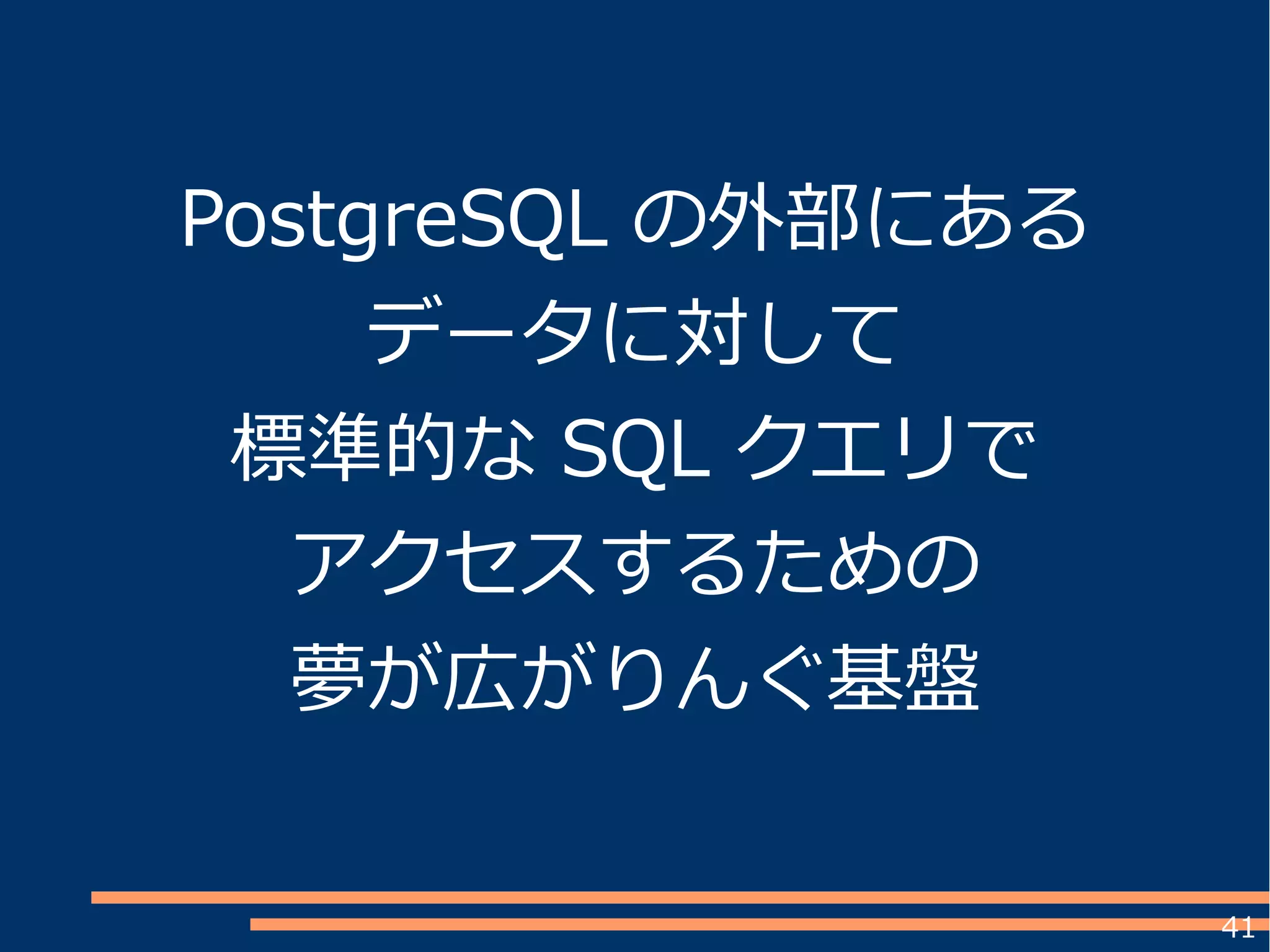

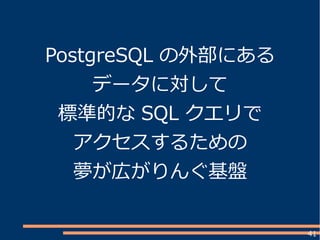

PostgreSQL の外部にある
データに対して
標準的な SQL クエリで
アクセスするための
夢が広がりんぐ基盤

42

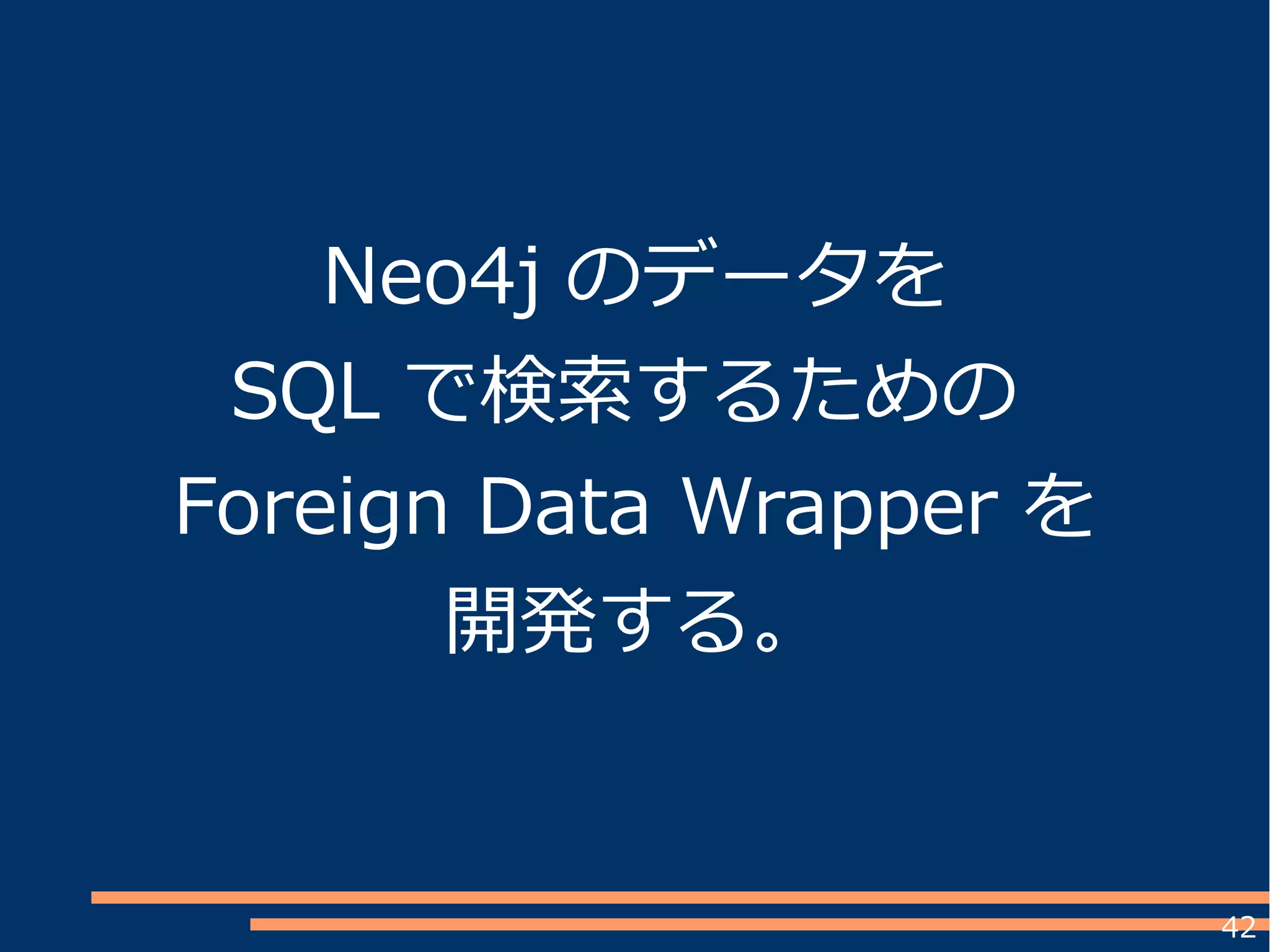

Neo4j のデータを
SQL で検索するための
Foreign Data Wrapper を
開発する。

43

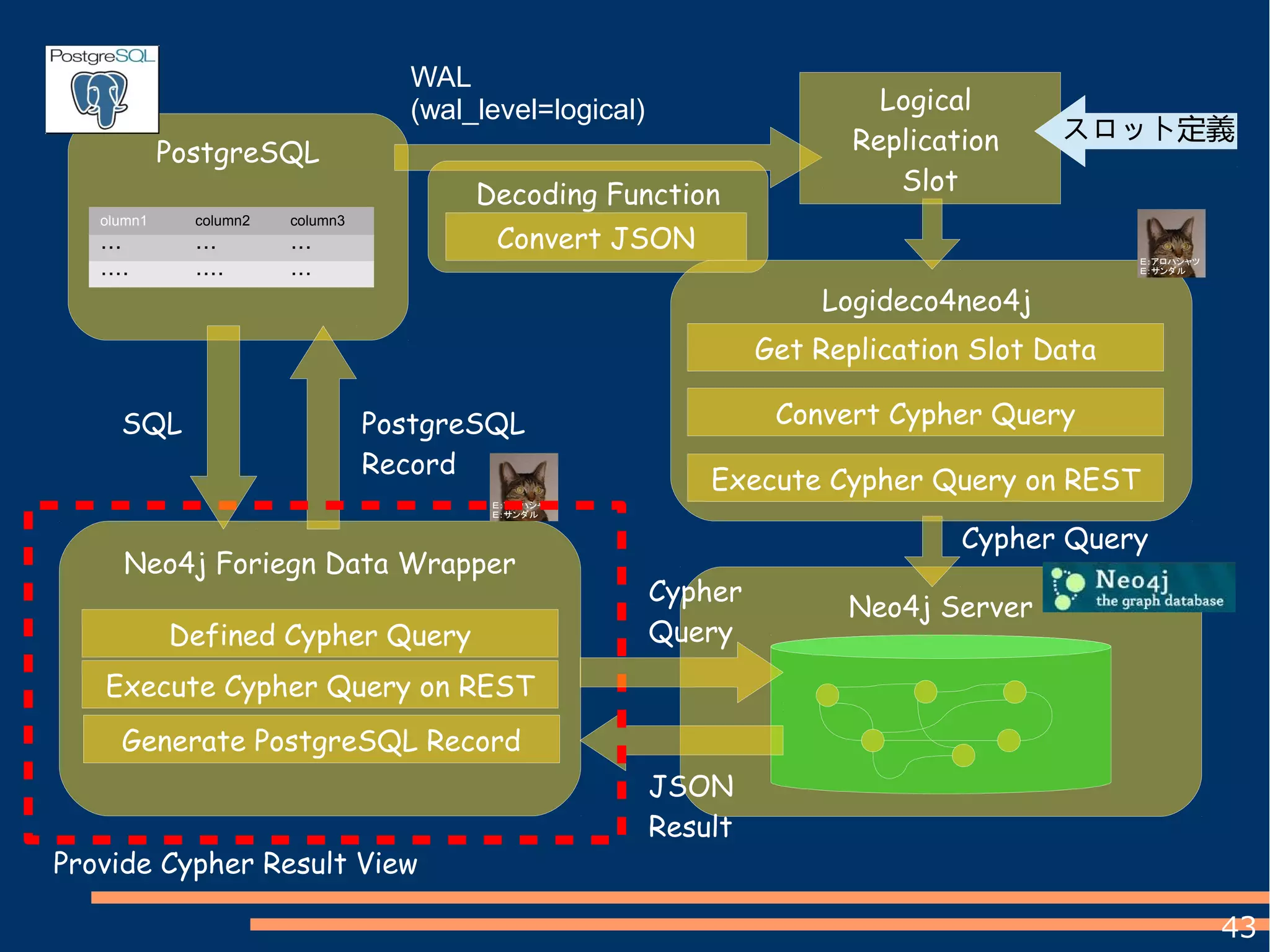

Neo4j Server
Logideco4neo4j
PostgreSQL
Cypher Query
WAL
Replication
Slot
・・・・・・・・・
・・・・・・・・・・・
Decoding Function
Convert JSON
Neo4j Foriegn Data Wrapper
Defined Cypher Query
Generate PostgreSQL Record
PostgreSQL
Record
JSON
Result
Provide Cypher Result View
SQL
Cypher
Query
スロット定義

44
というか、
以前 Neo4j に
接続する FDW を
作っていた
https://github.com/nuko-yokohama/neo4j_fdw

45

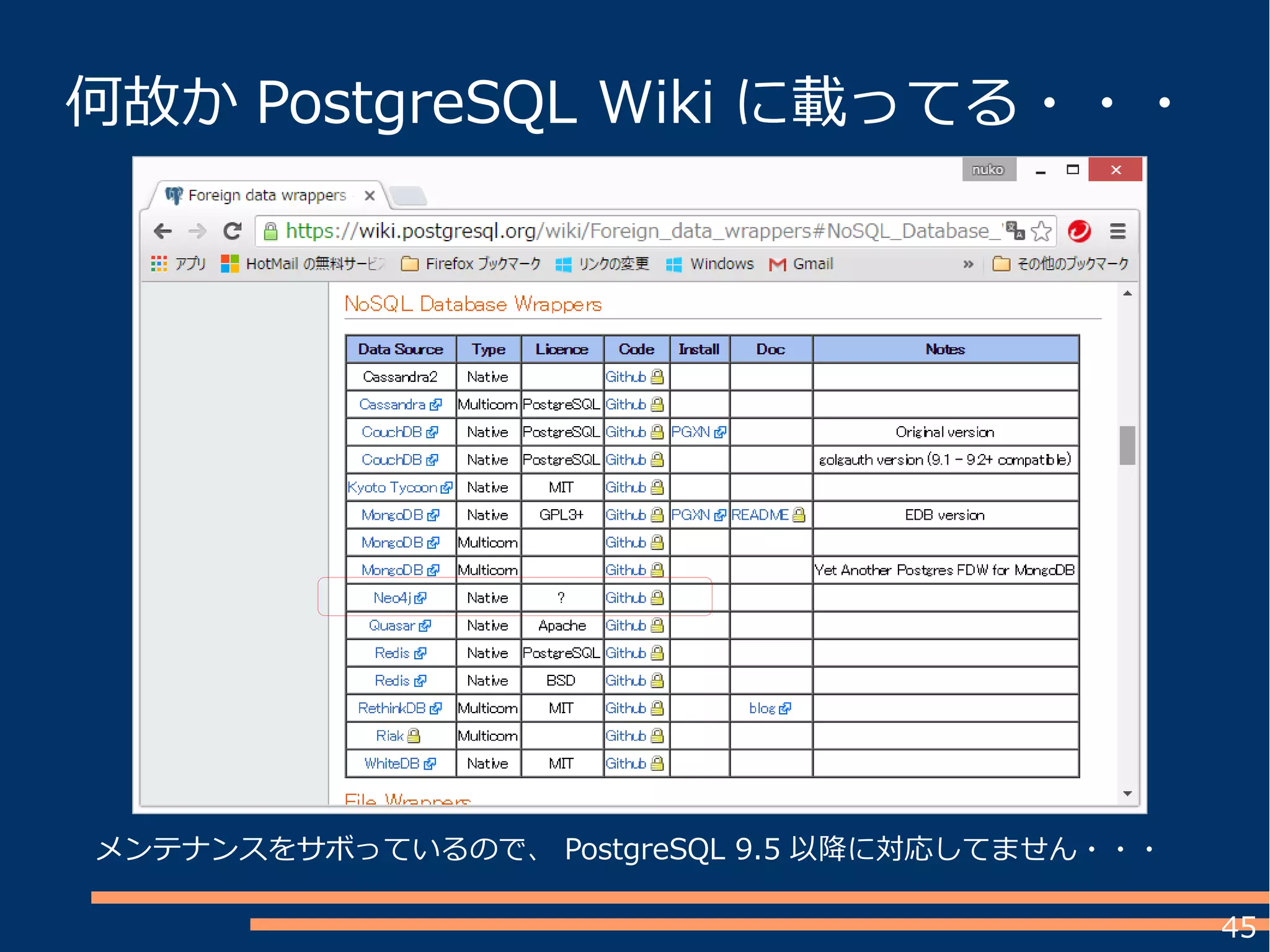

何故か PostgreSQL Wiki に載ってる・・・
メンテナンスをサボっているので、 PostgreSQL 9.5 以降に対応してません・・・

46

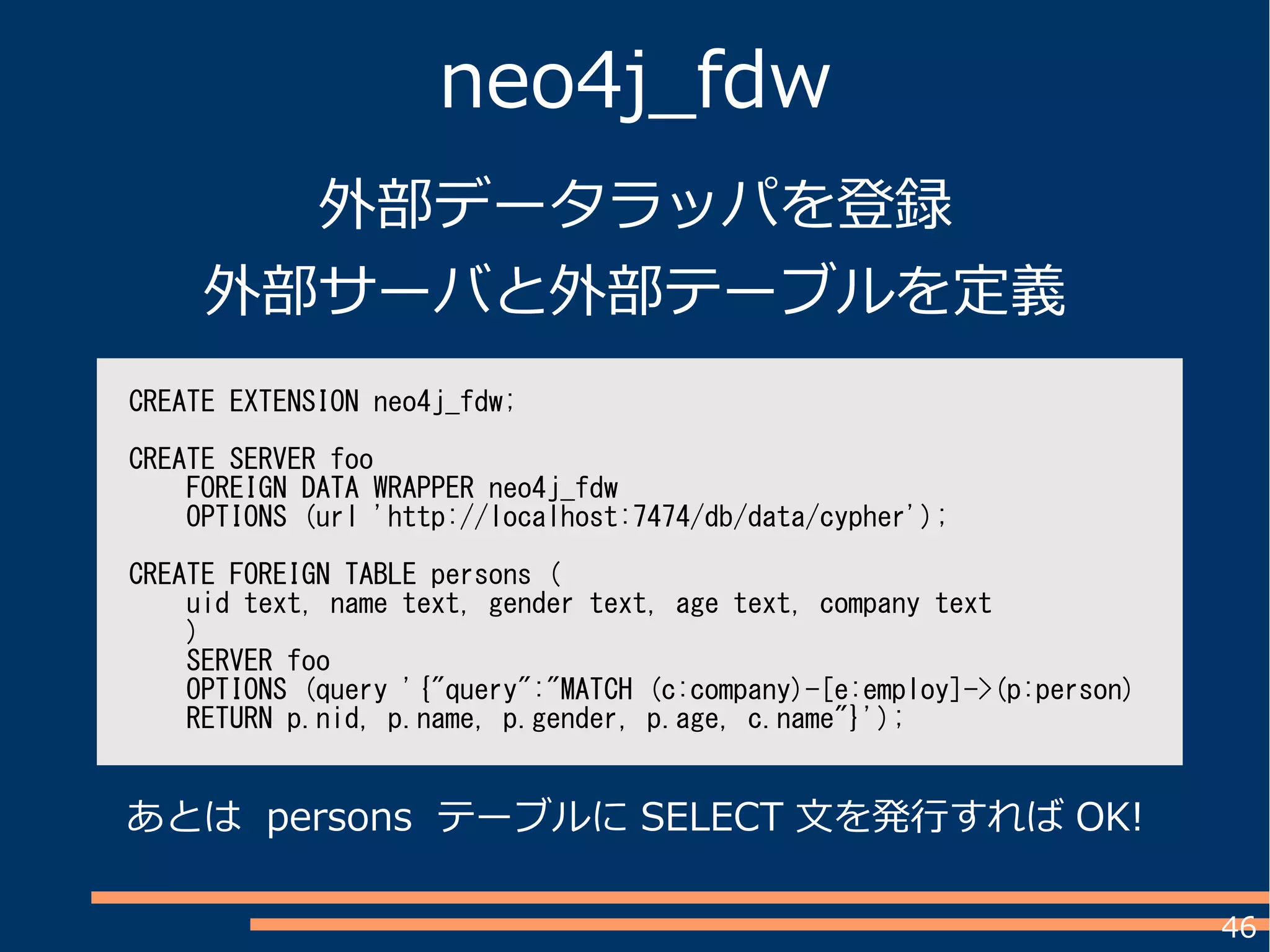

neo4j_fdw
外部データラッパを登録
外部サーバと外部テーブルを定義
CREATE EXTENSION neo4j_fdw;
CREATE SERVER foo
FOREIGN DATA WRAPPER neo4j_fdw
OPTIONS (url 'http://localhost:7474/db/data/cypher');
CREATE FOREIGN TABLE persons (
uid text, name text, gender text, age text, company text
)
SERVER foo
OPTIONS (query '{"query":"MATCH (c:company)-[e:employ]->(p:person)
RETURN p.nid, p.name, p.gender, p.age, c.name"}');
あとは persons テーブルに SELECT 文を発行すれば OK!

48

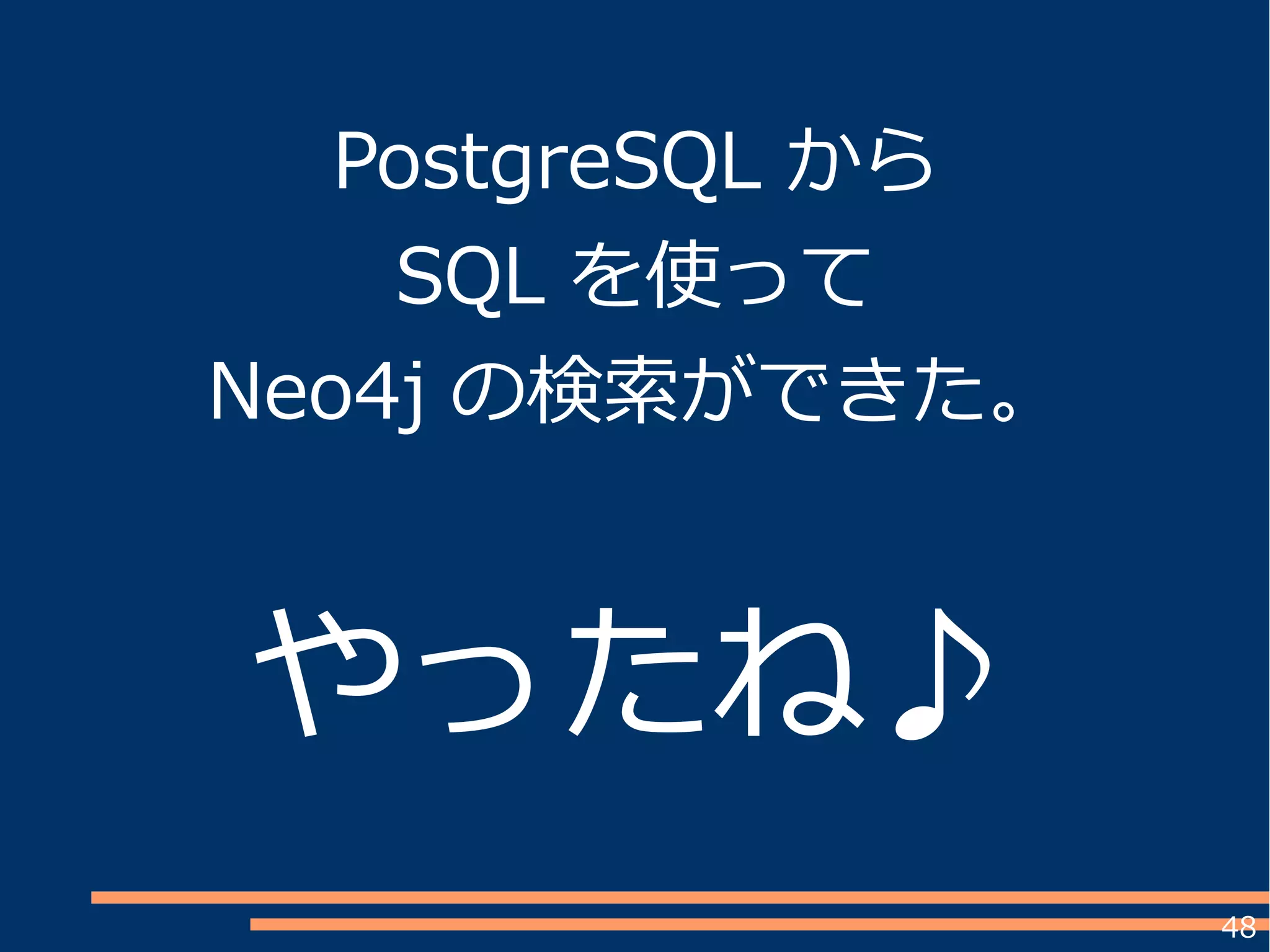

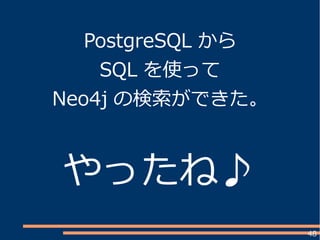

PostgreSQL から
SQL を使って
Neo4j の検索ができた。
やったね♪

50

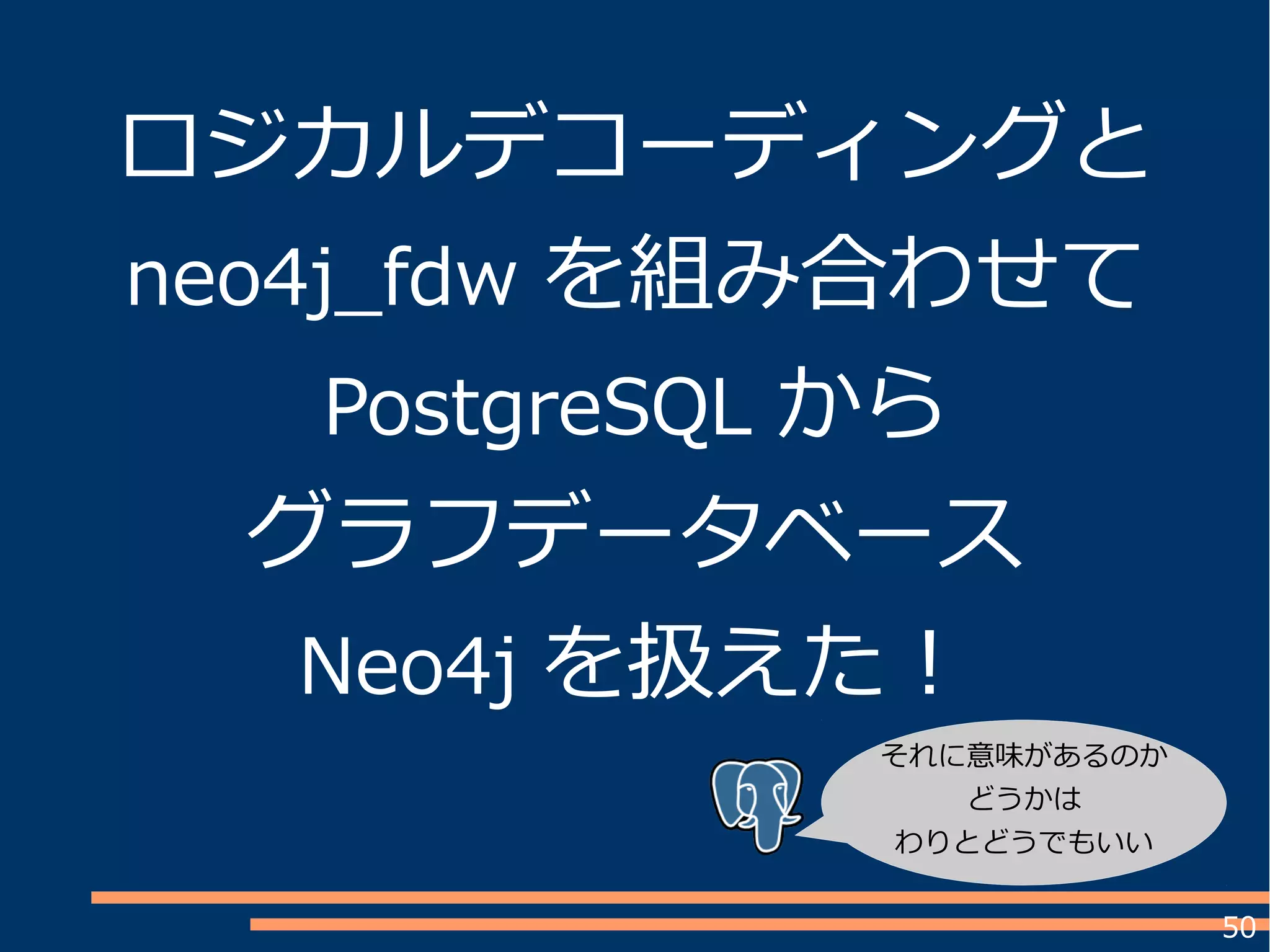

ロジカルデコーディングと
neo4j_fdw を組み合わせて
PostgreSQL から
グラフデータベース
Neo4j を扱えた！
それに意味があるのか
どうかは
わりとどうでもいい

52

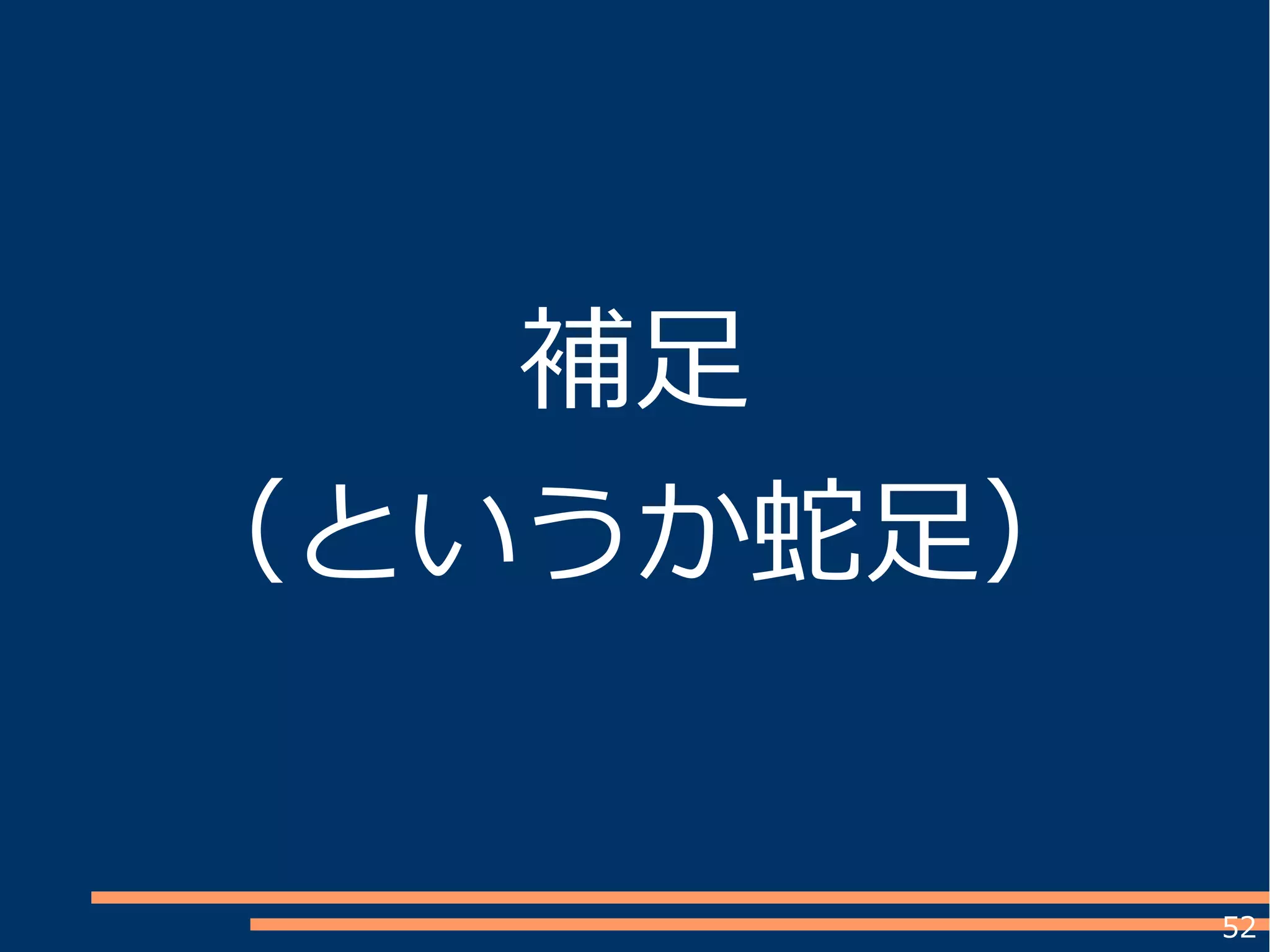

補足
（というか蛇足）

53
FDW を良く
知っている人
からのツッコミ

54

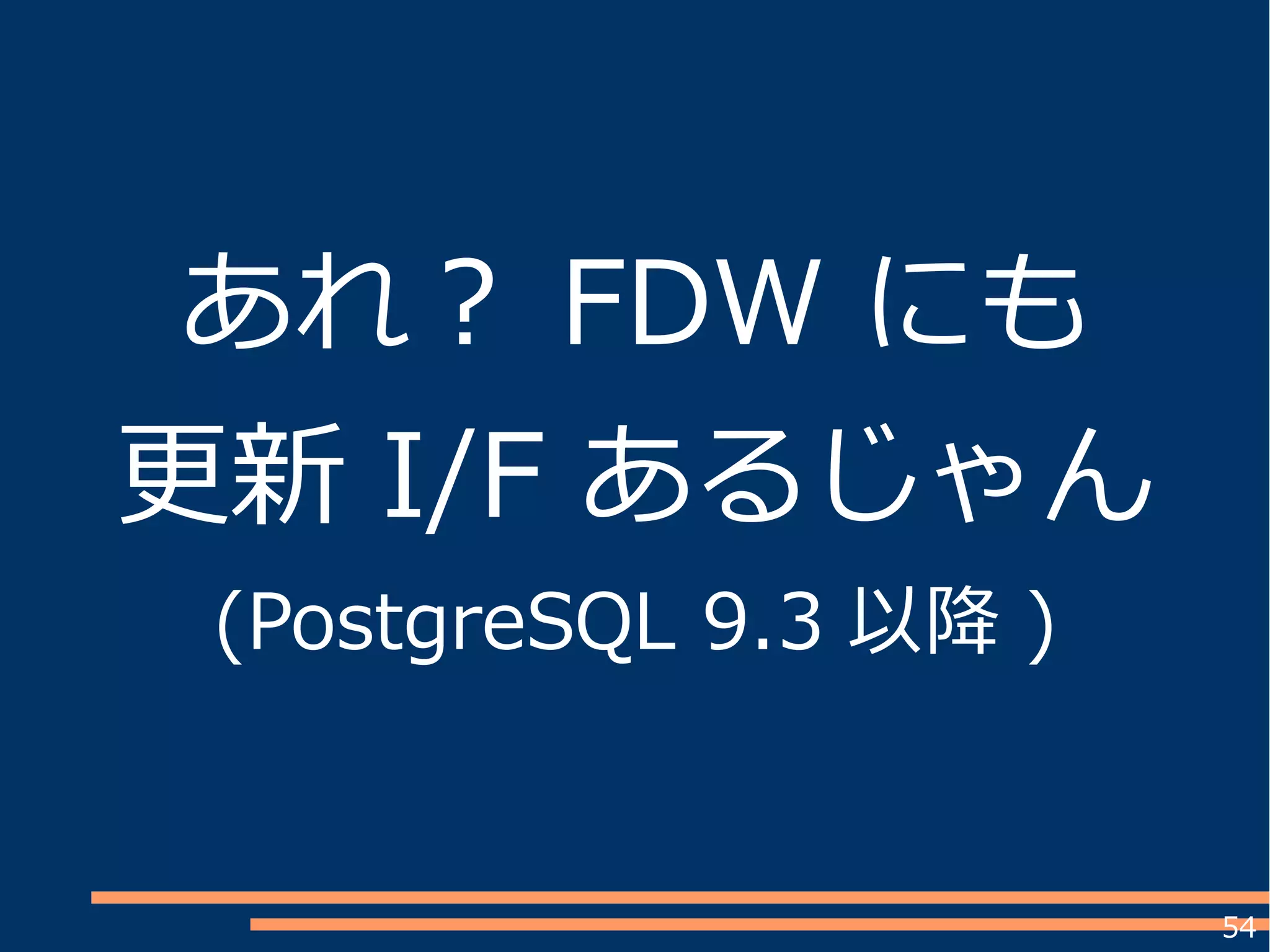

あれ？ FDW にも
更新 I/F あるじゃん
(PostgreSQL 9.3 以降 )

55

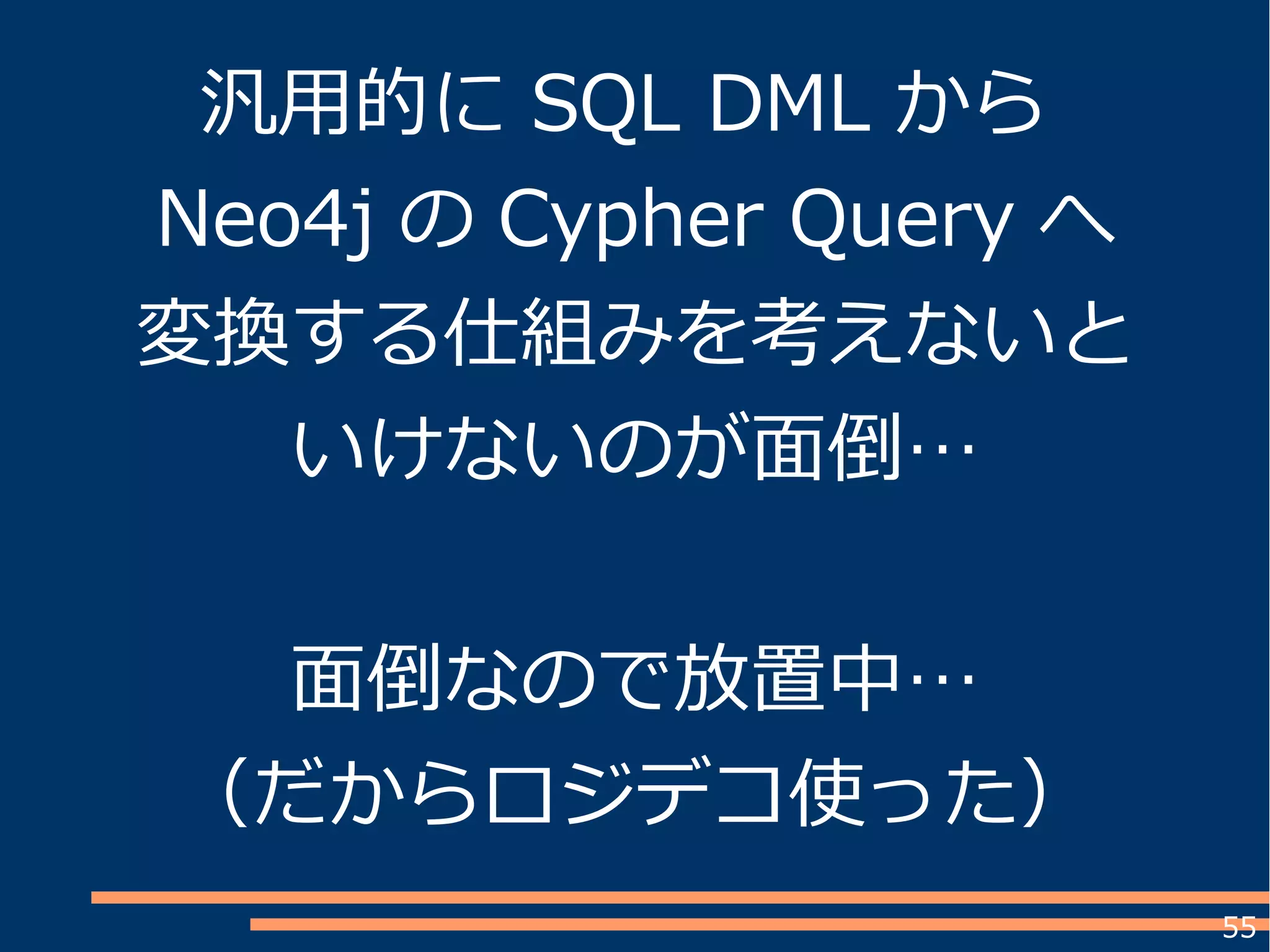

汎用的に SQL DML から
Neo4j の Cypher Query へ
変換する仕組みを考えないと
いけないのが面倒…
面倒なので放置中…
（だからロジデコ使った）
