![pageinspectの出力例(テーブル)
(詳細は include/storage/bufpage.h)
postgres=# SELECT * FROM page_header(get_raw_page('test', 0));
-[ RECORD 1 ]--------
lsn | 0/1F88F90
checksum | 0
flags | 0
lower | 44
upper | 8032
special | 8192
pagesize | 8192
version | 4
prune_xid | 1094
Flagsはページ単位の状態を表すヒント。
PD_PAGE_FULL ,
PD_ALL_VISIBLEなど
Versionはページレイアウトの
* Page layout version
number 0 is for pre-7.3
* Releases 7.3 and 7.4 use 1.
* Release 8.0 uses 2
* Release 8.1 uses 3
* Release 8.3 uses 4](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-11-2048.jpg)
![pageinspectの出力例(テーブル)
(詳細は include/access/htup_details.h)
postgres=# SELECT * FROM
heap_page_items(get_raw_page('test', 0));
-[ RECORD 1 ]---------
lp | 1
lp_off | 8160
lp_flags | 1
lp_len | 28
t_xmin | 1097
t_xmax | 0
t_field3 | 0
t_ctid | (0,1)
t_infomask2 | 3
t_infomask | 2049
t_hoff | 24
t_bits | 10000000
t_oid |
lp_flags はラインポインタの状態
0:未使用、1:通常、
2:REDIRECT, 3: DEAD
t_infomaskがタプルの状態を
細かく管理している重要な
フラグ部位。左記は10進数
t_bitsはNULL値の管理](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-12-2048.jpg)
![pageinspectの出力例(インデックス)
(詳細は include/access/nbtree.h)
postgres=# SELECT * FROM bt_metap('test_pkey');
-[ RECORD 1 ]-----
magic | 340322
version | 2
root | 1
level | 0
fastroot | 1
fastlevel | 0](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-13-2048.jpg)
![pageinspectの出力例(インデックス)
(詳細は include/access/nbtree.h)
postgres=# SELECT * FROM bt_page_stats('test_pkey', 1);
-[ RECORD 1 ]-+-----
blkno | 1
type | l
live_items | 3
dead_items | 0
avg_item_size | 16
page_size | 8192
free_size | 8088
btpo_prev | 0
btpo_next | 0
btpo | 0
btpo_flags | 3
btpo_* はspecial領域に
あるBtree専用の情報](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-14-2048.jpg)

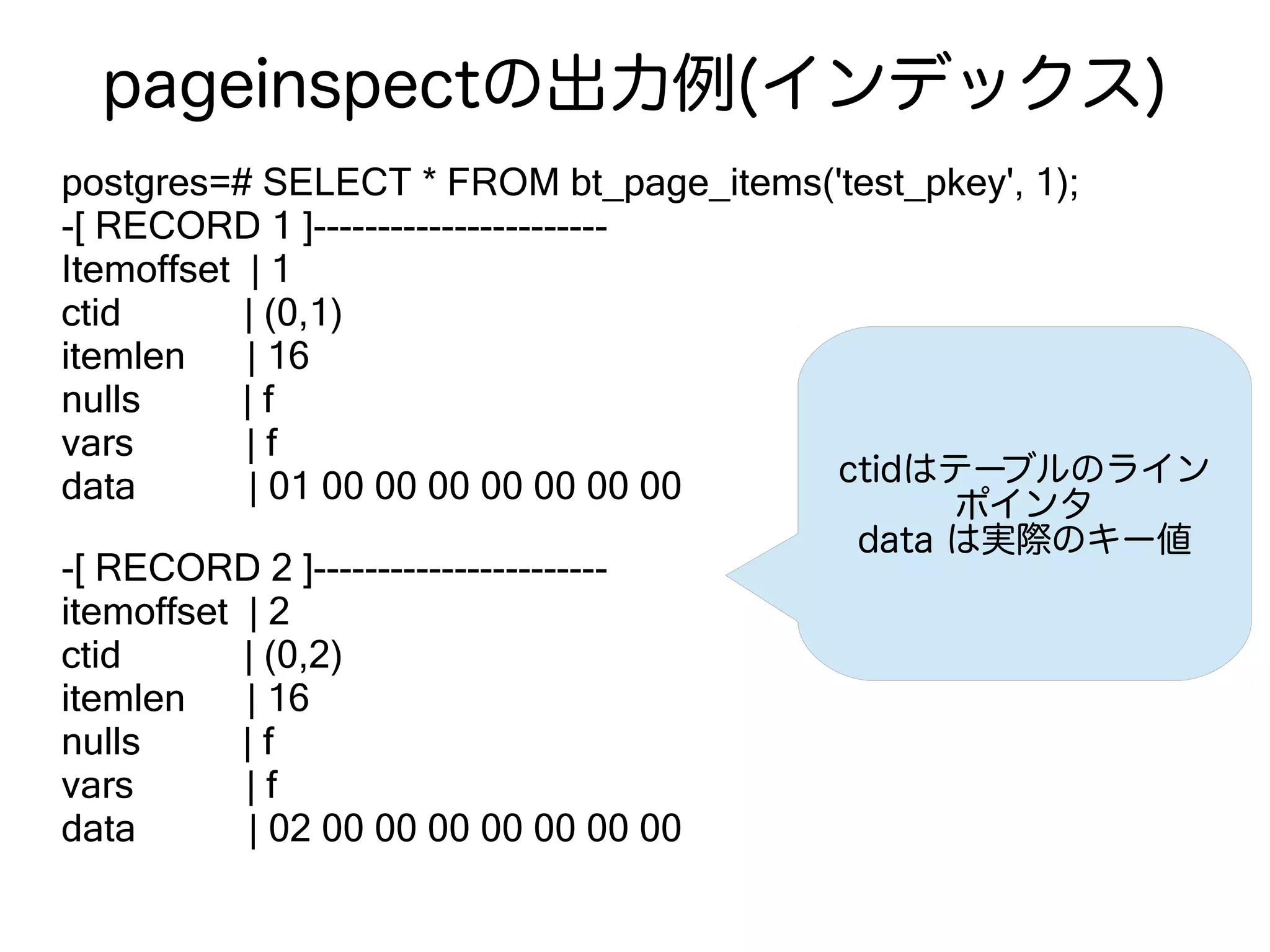

![pageinspectの出力例(インデックス)
postgres=# SELECT * FROM bt_page_items('test_pkey', 1);
-[ RECORD 1 ]-----------------------
Itemoffset | 1
ctid | (0,1)
itemlen | 16
nulls | f
vars | f
data | 01 00 00 00 00 00 00 00
-[ RECORD 2 ]-----------------------
itemoffset | 2
ctid | (0,2)
itemlen | 16
nulls | f
vars | f
data | 02 00 00 00 00 00 00 00
ctidはテーブルのライン
ポインタ
data は実際のキー値](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-15-2048.jpg)

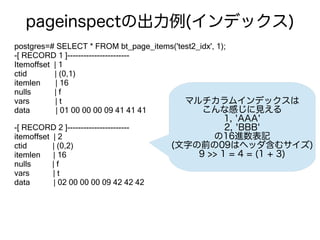

![pageinspectの出力例(インデックス)
postgres=# SELECT * FROM bt_page_items('test2_idx', 1);
-[ RECORD 1 ]-----------------------
Itemoffset | 1
ctid | (0,1)
itemlen | 16
nulls | f
vars | t
data | 01 00 00 00 09 41 41 41
-[ RECORD 2 ]-----------------------
itemoffset | 2
ctid | (0,2)
itemlen | 16
nulls | f
vars | t
data | 02 00 00 00 09 42 42 42
マルチカラムインデックスは
こんな感じに見える
1, 'AAA'
2, 'BBB'
の16進数表記
(文字の前の09はヘッダ含むサイズ)
9 >> 1 = 4 = (1 + 3)](https://image.slidesharecdn.com/20140531-140602091343-phpapp02/75/20140531-JPUG-16-2048.jpg)
20140531 JPUGしくみ+アプリケーション分科会 勉強会資料
- 1. PostgreSQLのデータ構造と内容を知る - 便利な外部ツールの一部紹介 - JPUGしくみ+ アプリーケーション分科会 勉強会 2014.5.31 笠原辰仁 @kasa_zip
- 2.

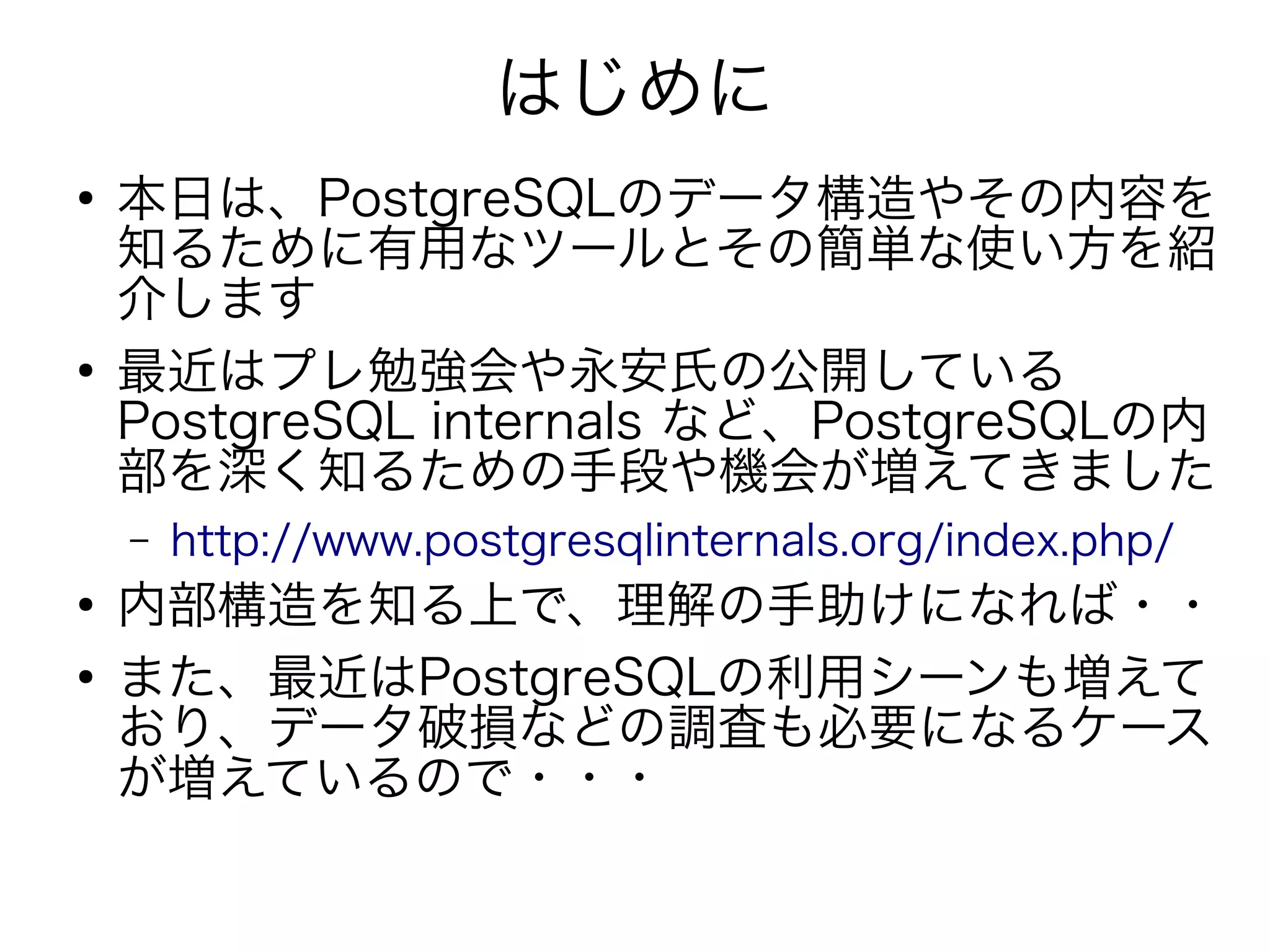

- 3. はじめに ● 本日は、PostgreSQLのデータ構造やその内容を 知るために有用なツールとその簡単な使い方を紹 介します ● 最近はプレ勉強会や永安氏の公開している PostgreSQL internals など、PostgreSQLの内 部を深く知るための手段や機会が増えてきました –http://www.postgresqlinternals.org/index.php/ ● 内部構造を知る上で、理解の手助けになれば・・ ● また、最近はPostgreSQLの利用シーンも増えて おり、データ破損などの調査も必要になるケース が増えているので・・・

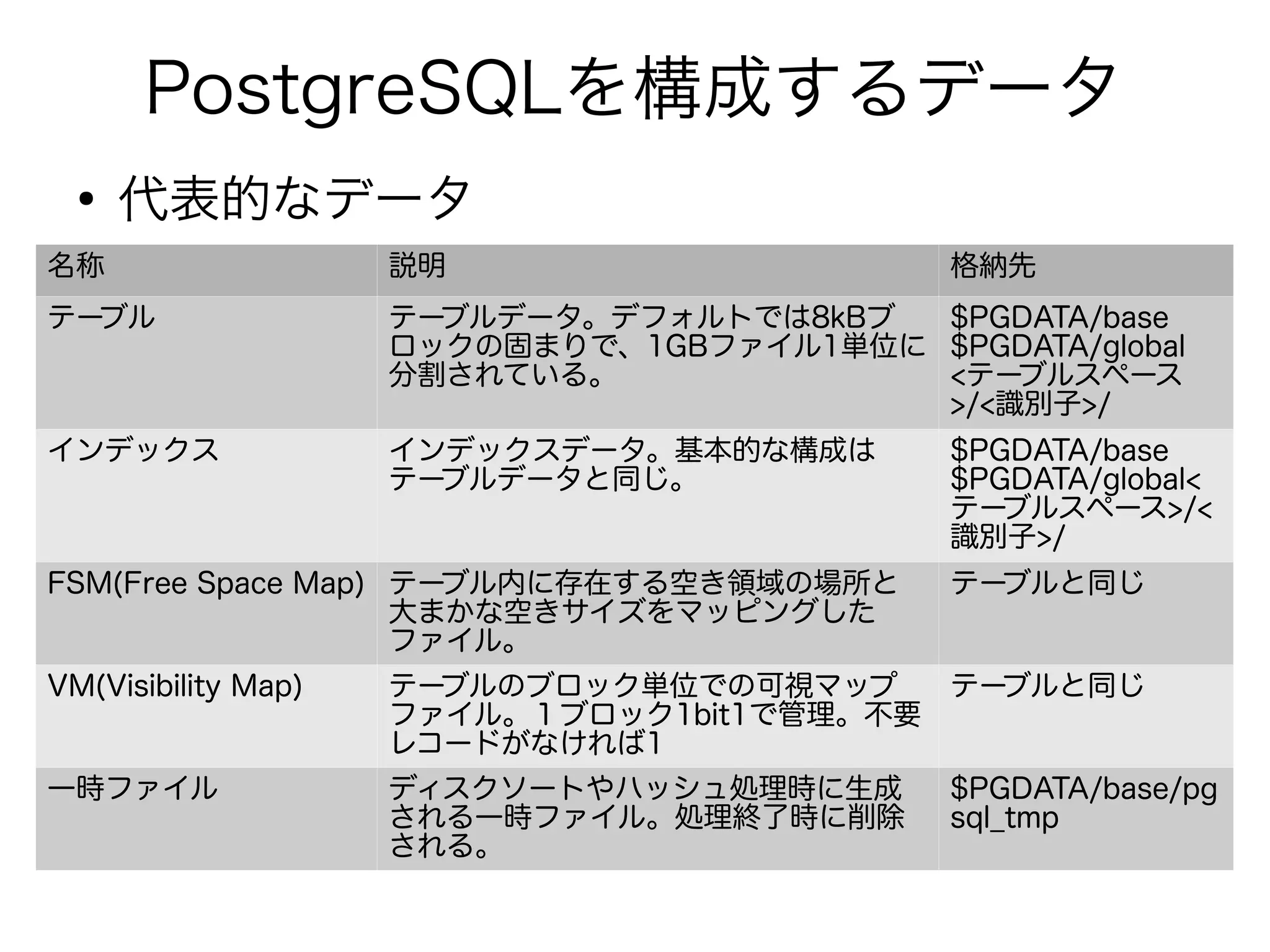

- 4. PostgreSQLを構成するデータ ● 代表的なデータ 名称 説明 格納先 テーブルテーブルデータ。デフォルトでは8kBブ ロックの固まりで、1GBファイル1単位に 分割されている。 $PGDATA/base $PGDATA/global <テーブルスペース >/<識別子>/ インデックス インデックスデータ。基本的な構成は テーブルデータと同じ。 $PGDATA/base $PGDATA/global< テーブルスペース>/< 識別子>/ FSM(Free Space Map) テーブル内に存在する空き領域の場所と 大まかな空きサイズをマッピングした ファイル。 テーブルと同じ VM(Visibility Map) テーブルのブロック単位での可視マップ ファイル。１ブロック1bit1で管理。不要 レコードがなければ1 テーブルと同じ 一時ファイル ディスクソートやハッシュ処理時に生成 される一時ファイル。処理終了時に削除 される。 $PGDATA/base/pg sql_tmp

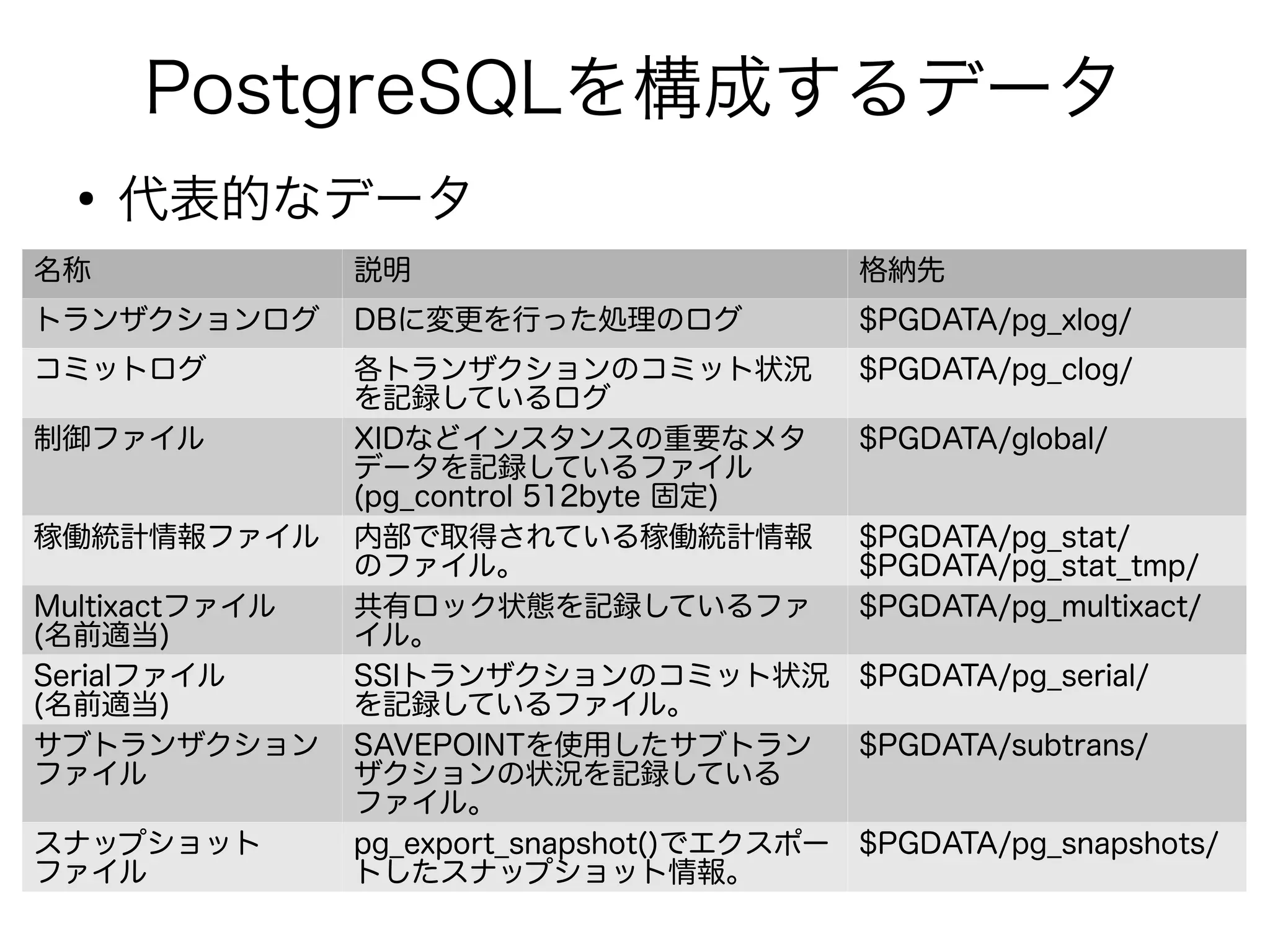

- 5. PostgreSQLを構成するデータ ● 代表的なデータ 名称 説明 格納先 トランザクションログDBに変更を行った処理のログ $PGDATA/pg_xlog/ コミットログ 各トランザクションのコミット状況 を記録しているログ $PGDATA/pg_clog/ 制御ファイル XIDなどインスタンスの重要なメタ データを記録しているファイル (pg_control 512byte 固定) $PGDATA/global/ 稼働統計情報ファイル 内部で取得されている稼働統計情報 のファイル。 $PGDATA/pg_stat/ $PGDATA/pg_stat_tmp/ Multixactファイル (名前適当) 共有ロック状態を記録しているファ イル。 $PGDATA/pg_multixact/ Serialファイル (名前適当) SSIトランザクションのコミット状況 を記録しているファイル。 $PGDATA/pg_serial/ サブトランザクション ファイル SAVEPOINTを使用したサブトラン ザクションの状況を記録している ファイル。 $PGDATA/subtrans/ スナップショット ファイル pg_export_snapshot()でエクスポー トしたスナップショット情報。 $PGDATA/pg_snapshots/

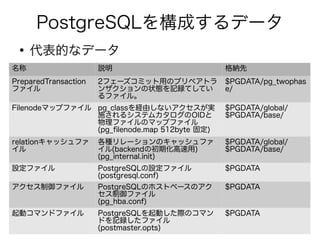

- 6. PostgreSQLを構成するデータ ● 代表的なデータ 名称 説明 格納先 PreparedTransaction ファイル 2フェーズコミット用のプリペアトラ ンザクションの状態を記録てしてい るファイル。 $PGDATA/pg_twophas e/ Filenodeマップファイルpg_classを経由しないアクセスが実 施されるシステムカタログのOIDと 物理ファイルのマップファイル (pg_filenode.map 512byte 固定) $PGDATA/global/ $PGDATA/base/ relationキャッシュファ イル 各種リレーションのキャッシュファ イル(backendの初期化高速用) (pg_internal.init) $PGDATA/global/ $PGDATA/base/ 設定ファイル PostgreSQLの設定ファイル (postgresql.conf) $PGDATA アクセス制御ファイル PostgreSQLのホストベースのアク セス制御ファイル (pg_hba.conf) $PGDATA 起動コマンドファイル PostgreSQLを起動した際のコマン ドを記録したファイル (postmaster.opts) $PGDATA

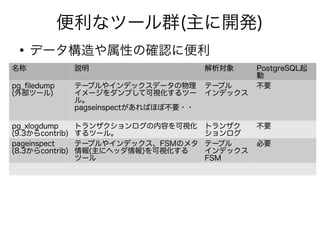

- 7. 便利なツール群(主に開発) ● データ構造や属性の確認に便利 名称 説明 解析対象PostgreSQL起 動 pg_filedump (外部ツール) テーブルやインデックスデータの物理 イメージをダンプして可視化するツー ル。 pagseinspectがあればほぼ不要・・ テーブル インデックス 不要 pg_xlogdump (9.3からcontrib) トランザクションログの内容を可視化 するツール。 トランザク ションログ 不要 pageinspect (8.3からcontrib) テーブルやインデックス、FSMのメタ 情報(主にヘッダ情報)を可視化する ツール テーブル インデックス FSM 必要

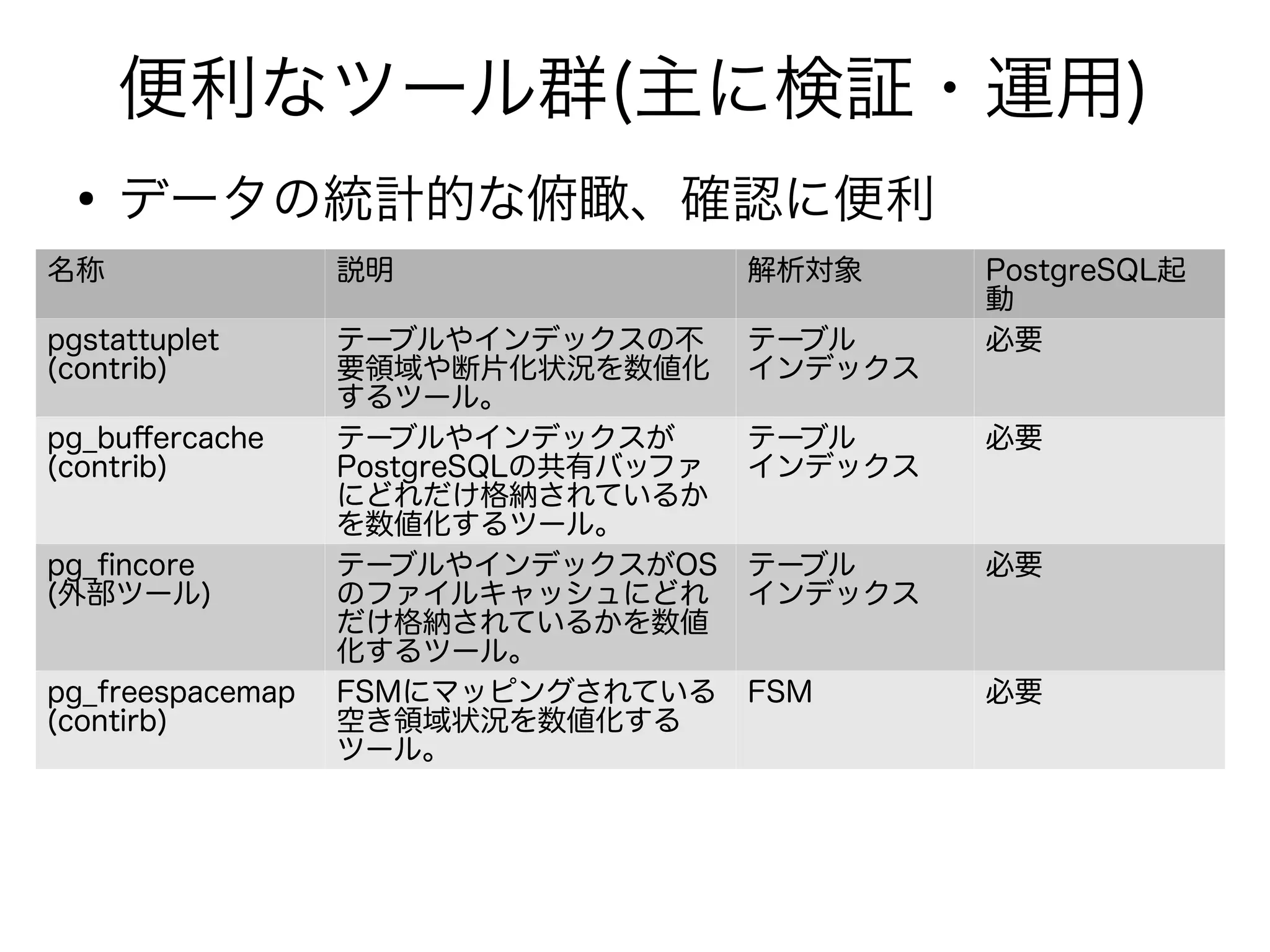

- 8. 便利なツール群(主に検証・運用) ● データの統計的な俯瞰、確認に便利 名称 説明 解析対象PostgreSQL起 動 pgstattuplet (contrib) テーブルやインデックスの不 要領域や断片化状況を数値化 するツール。 テーブル インデックス 必要 pg_buffercache (contrib) テーブルやインデックスが PostgreSQLの共有バッファ にどれだけ格納されているか を数値化するツール。 テーブル インデックス 必要 pg_fincore (外部ツール) テーブルやインデックスがOS のファイルキャッシュにどれ だけ格納されているかを数値 化するツール。 テーブル インデックス 必要 pg_freespacemap (contirb) FSMにマッピングされている 空き領域状況を数値化する ツール。 FSM 必要

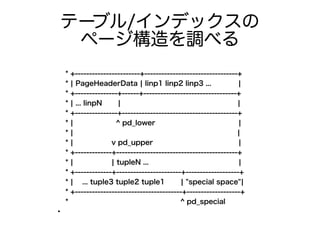

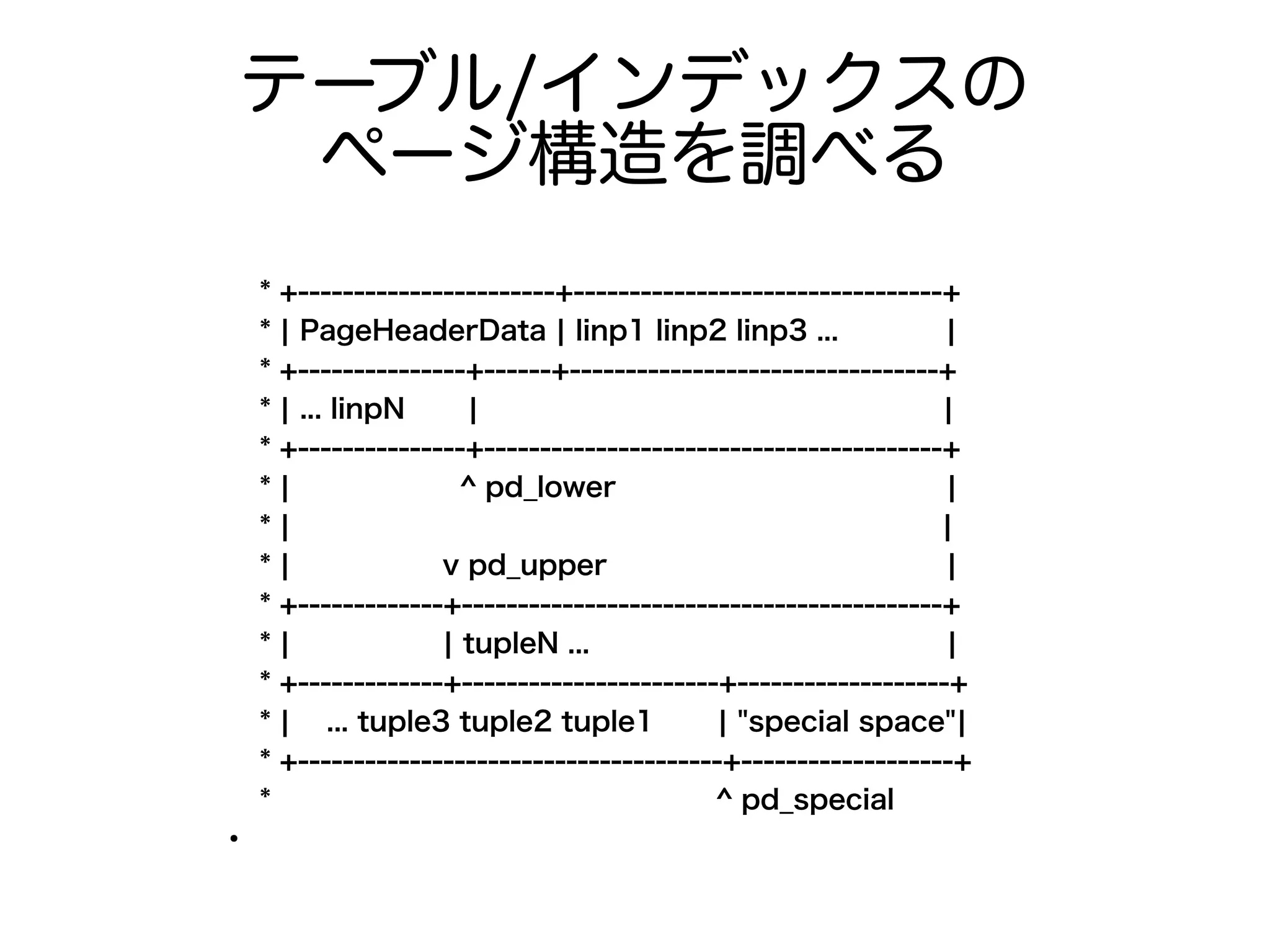

- 9. テーブル/インデックスの ページ構造を調べる * +-----------------------+---------------------------------+ * |PageHeaderData | linp1 linp2 linp3 ... | * +---------------+------+---------------------------------+ * | ... linpN | | * +---------------+-----------------------------------------+ * | ^ pd_lower | * | | * | v pd_upper | * +-------------+-------------------------------------------+ * | | tupleN ... | * +-------------+-----------------------+-------------------+ * | ... tuple3 tuple2 tuple1 | "special space"| * +--------------------------------------+-------------------+ * ^ pd_special ●

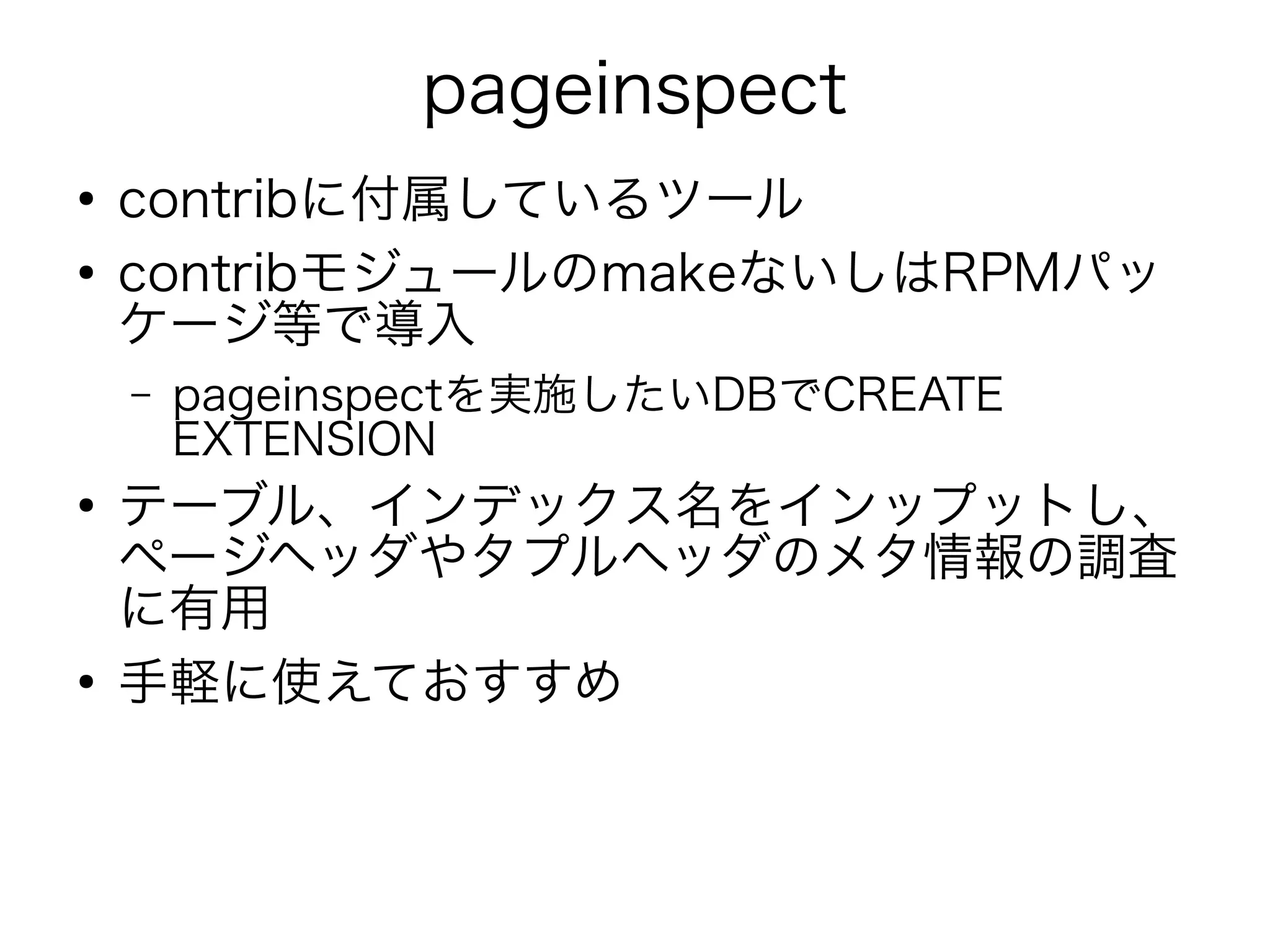

- 10.

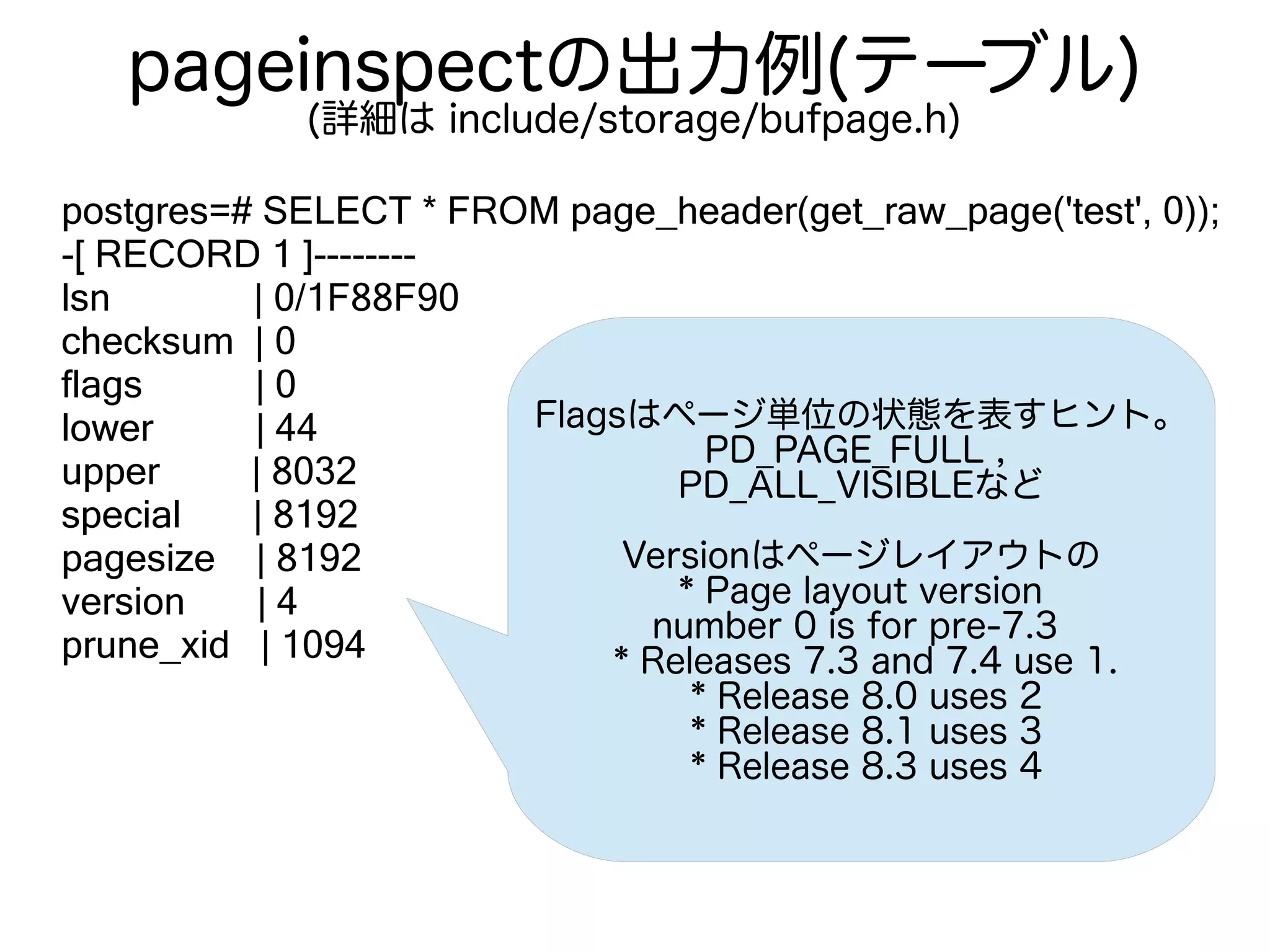

- 11. pageinspectの出力例(テーブル) (詳細は include/storage/bufpage.h) postgres=# SELECT* FROM page_header(get_raw_page('test', 0)); -[ RECORD 1 ]-------- lsn | 0/1F88F90 checksum | 0 flags | 0 lower | 44 upper | 8032 special | 8192 pagesize | 8192 version | 4 prune_xid | 1094 Flagsはページ単位の状態を表すヒント。 PD_PAGE_FULL , PD_ALL_VISIBLEなど Versionはページレイアウトの * Page layout version number 0 is for pre-7.3 * Releases 7.3 and 7.4 use 1. * Release 8.0 uses 2 * Release 8.1 uses 3 * Release 8.3 uses 4

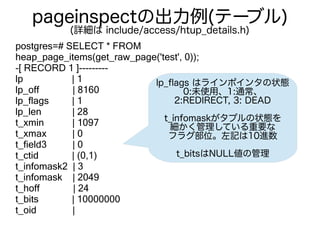

- 12. pageinspectの出力例(テーブル) (詳細は include/access/htup_details.h) postgres=# SELECT* FROM heap_page_items(get_raw_page('test', 0)); -[ RECORD 1 ]--------- lp | 1 lp_off | 8160 lp_flags | 1 lp_len | 28 t_xmin | 1097 t_xmax | 0 t_field3 | 0 t_ctid | (0,1) t_infomask2 | 3 t_infomask | 2049 t_hoff | 24 t_bits | 10000000 t_oid | lp_flags はラインポインタの状態 0:未使用、1:通常、 2:REDIRECT, 3: DEAD t_infomaskがタプルの状態を 細かく管理している重要な フラグ部位。左記は10進数 t_bitsはNULL値の管理

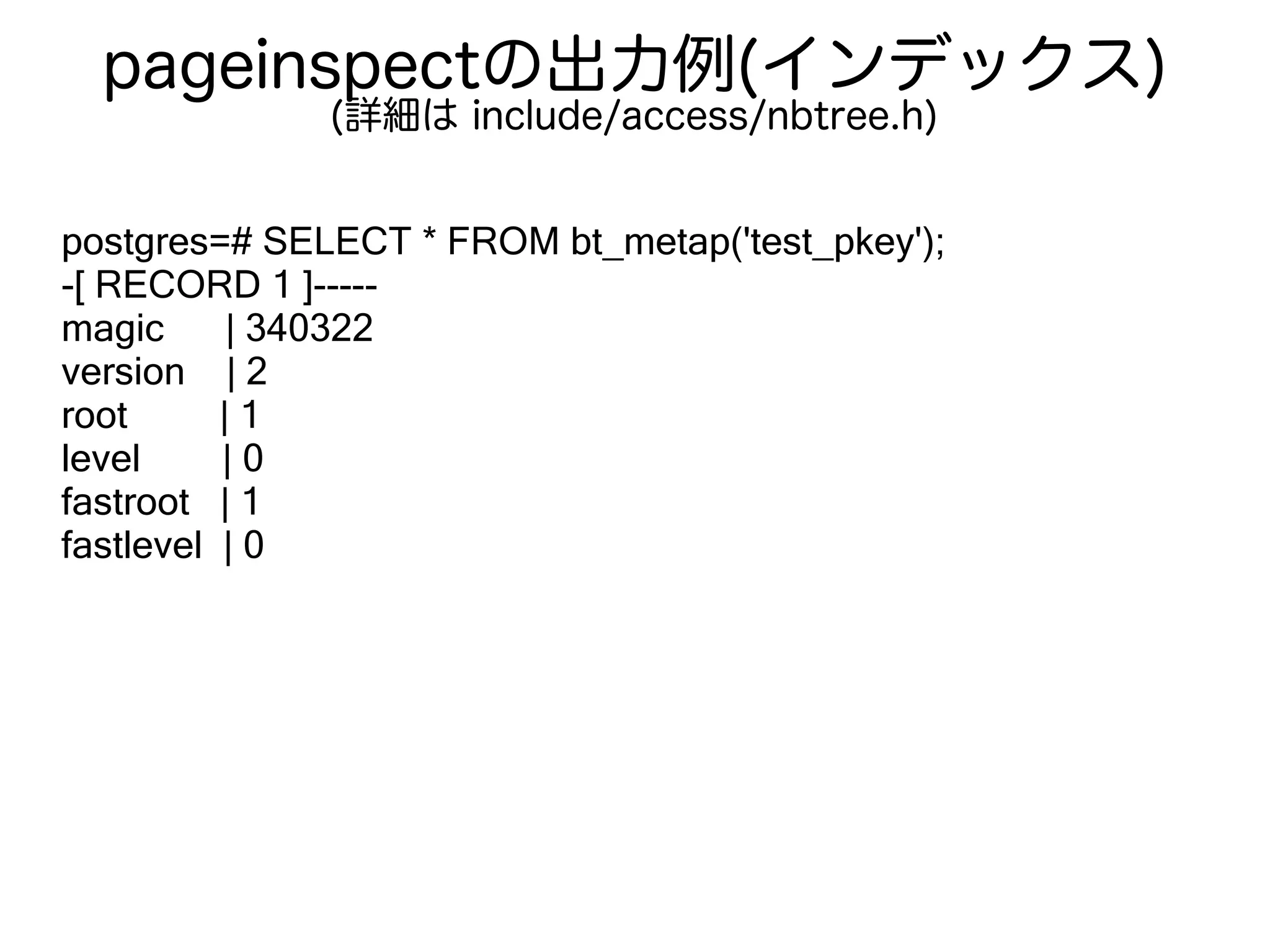

- 13. pageinspectの出力例(インデックス) (詳細は include/access/nbtree.h) postgres=# SELECT* FROM bt_metap('test_pkey'); -[ RECORD 1 ]----- magic | 340322 version | 2 root | 1 level | 0 fastroot | 1 fastlevel | 0
- 14. pageinspectの出力例(インデックス) (詳細は include/access/nbtree.h) postgres=# SELECT* FROM bt_page_stats('test_pkey', 1); -[ RECORD 1 ]-+----- blkno | 1 type | l live_items | 3 dead_items | 0 avg_item_size | 16 page_size | 8192 free_size | 8088 btpo_prev | 0 btpo_next | 0 btpo | 0 btpo_flags | 3 btpo_* はspecial領域に あるBtree専用の情報
- 15. pageinspectの出力例(インデックス) postgres=# SELECT *FROM bt_page_items('test_pkey', 1); -[ RECORD 1 ]----------------------- Itemoffset | 1 ctid | (0,1) itemlen | 16 nulls | f vars | f data | 01 00 00 00 00 00 00 00 -[ RECORD 2 ]----------------------- itemoffset | 2 ctid | (0,2) itemlen | 16 nulls | f vars | f data | 02 00 00 00 00 00 00 00 ctidはテーブルのライン ポインタ data は実際のキー値
- 16. pageinspectの出力例(インデックス) postgres=# SELECT *FROM bt_page_items('test2_idx', 1); -[ RECORD 1 ]----------------------- Itemoffset | 1 ctid | (0,1) itemlen | 16 nulls | f vars | t data | 01 00 00 00 09 41 41 41 -[ RECORD 2 ]----------------------- itemoffset | 2 ctid | (0,2) itemlen | 16 nulls | f vars | t data | 02 00 00 00 09 42 42 42 マルチカラムインデックスは こんな感じに見える 1, 'AAA' 2, 'BBB' の16進数表記 (文字の前の09はヘッダ含むサイズ) 9 >> 1 = 4 = (1 + 3)

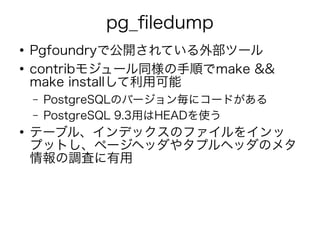

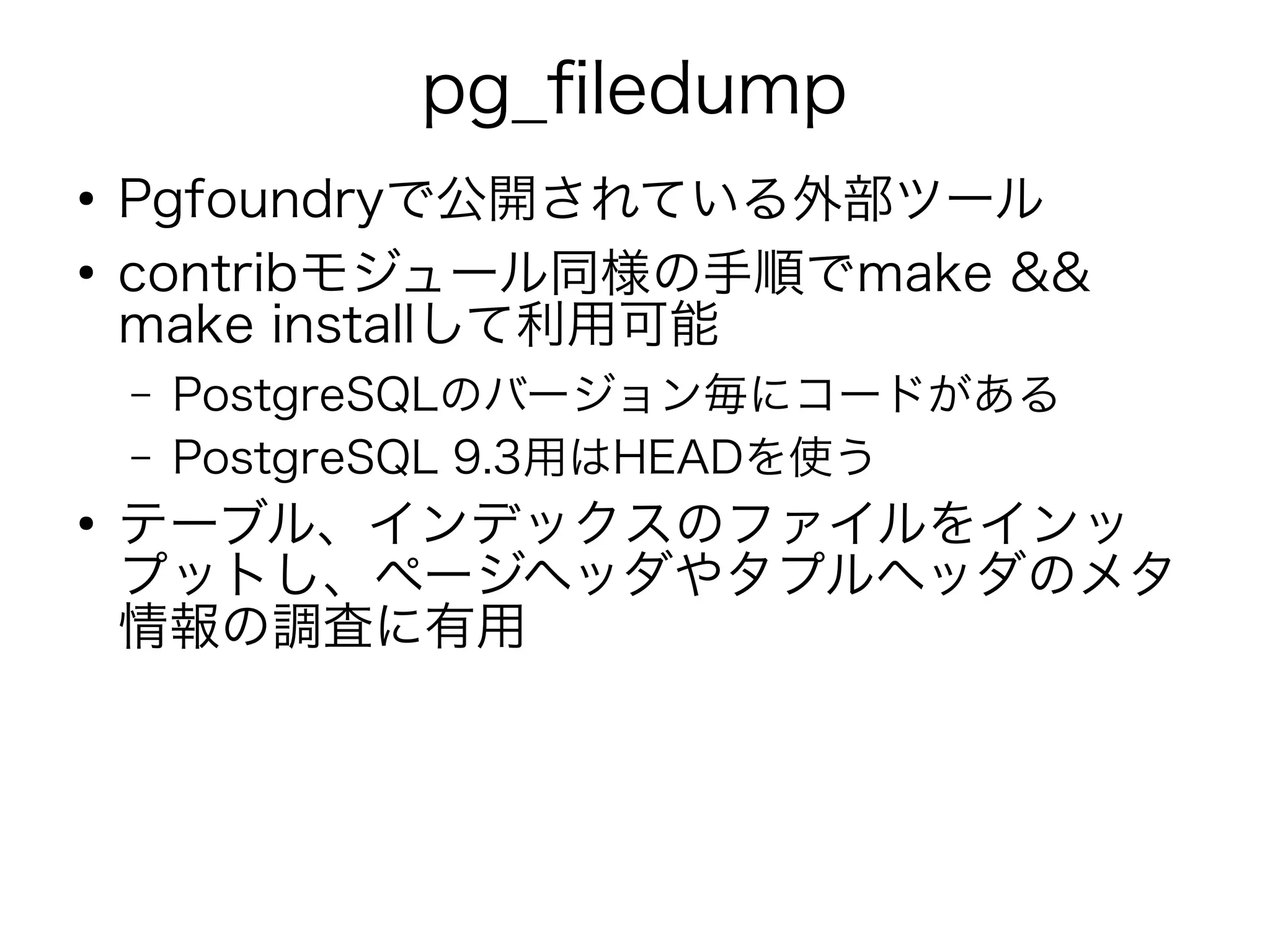

- 17. pg_filedump ● Pgfoundryで公開されている外部ツール ● contribモジュール同様の手順でmake && make installして利用可能 –PostgreSQLのバージョン毎にコードがある – PostgreSQL 9.3用はHEADを使う ● テーブル、インデックスのファイルをインッ プットし、ページヘッダやタプルヘッダのメタ 情報の調査に有用

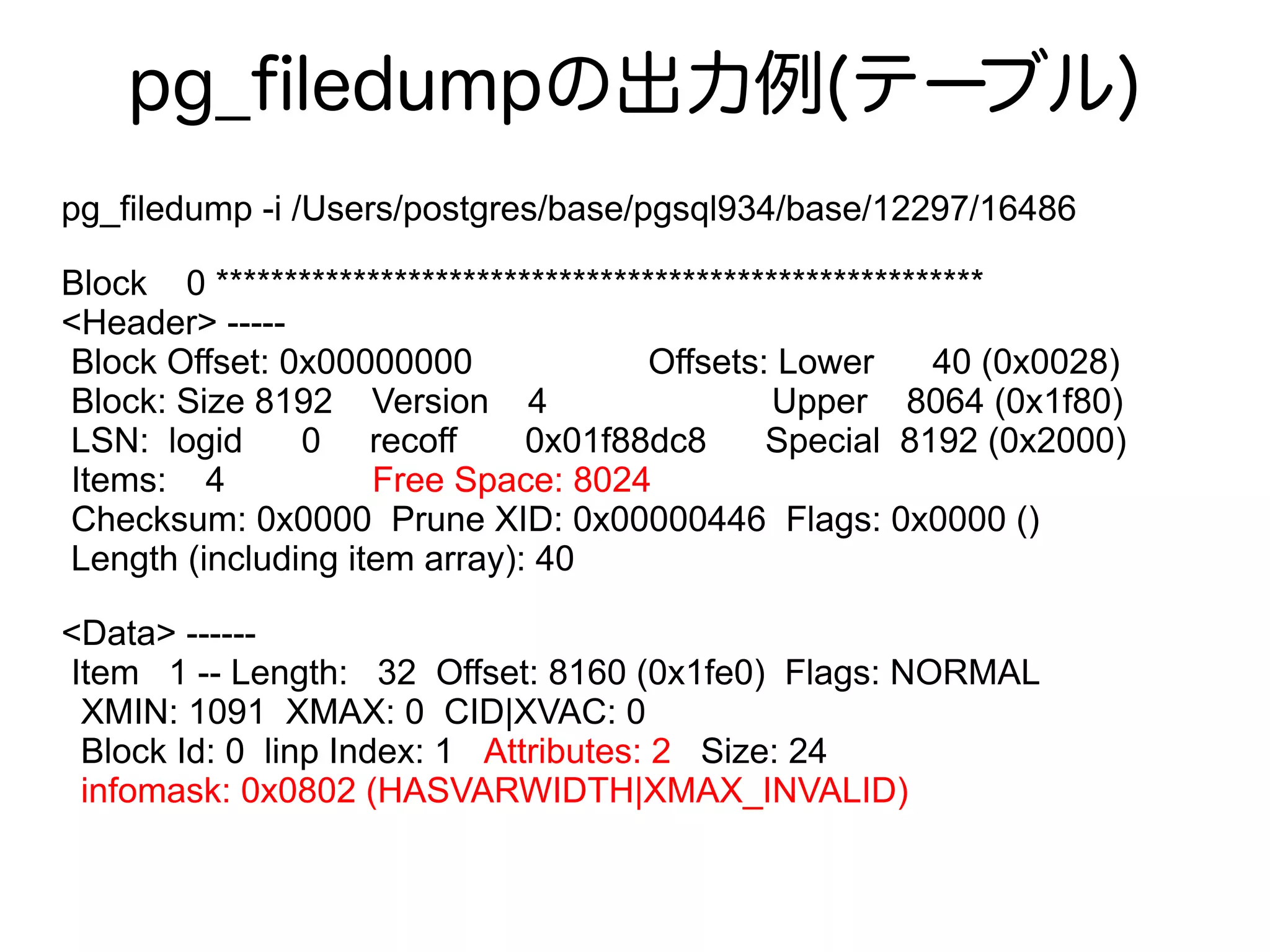

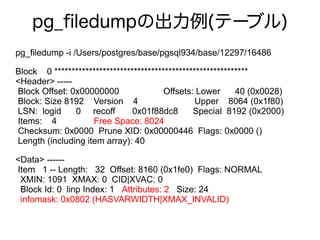

- 18. pg_filedumpの出力例(テーブル) pg_filedump -i /Users/postgres/base/pgsql934/base/12297/16486 Block0 ******************************************************** <Header> ----- Block Offset: 0x00000000 Offsets: Lower 40 (0x0028) Block: Size 8192 Version 4 Upper 8064 (0x1f80) LSN: logid 0 recoff 0x01f88dc8 Special 8192 (0x2000) Items: 4 Free Space: 8024 Checksum: 0x0000 Prune XID: 0x00000446 Flags: 0x0000 () Length (including item array): 40 <Data> ------ Item 1 -- Length: 32 Offset: 8160 (0x1fe0) Flags: NORMAL XMIN: 1091 XMAX: 0 CID|XVAC: 0 Block Id: 0 linp Index: 1 Attributes: 2 Size: 24 infomask: 0x0802 (HASVARWIDTH|XMAX_INVALID)

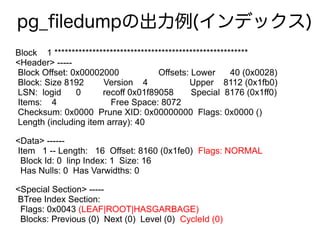

- 19. pg_filedumpの出力例(インデックス) Block 1 ******************************************************** <Header>----- Block Offset: 0x00002000 Offsets: Lower 40 (0x0028) Block: Size 8192 Version 4 Upper 8112 (0x1fb0) LSN: logid 0 recoff 0x01f89058 Special 8176 (0x1ff0) Items: 4 Free Space: 8072 Checksum: 0x0000 Prune XID: 0x00000000 Flags: 0x0000 () Length (including item array): 40 <Data> ------ Item 1 -- Length: 16 Offset: 8160 (0x1fe0) Flags: NORMAL Block Id: 0 linp Index: 1 Size: 16 Has Nulls: 0 Has Varwidths: 0 <Special Section> ----- BTree Index Section: Flags: 0x0043 (LEAF|ROOT|HASGARBAGE) Blocks: Previous (0) Next (0) Level (0) CycleId (0)

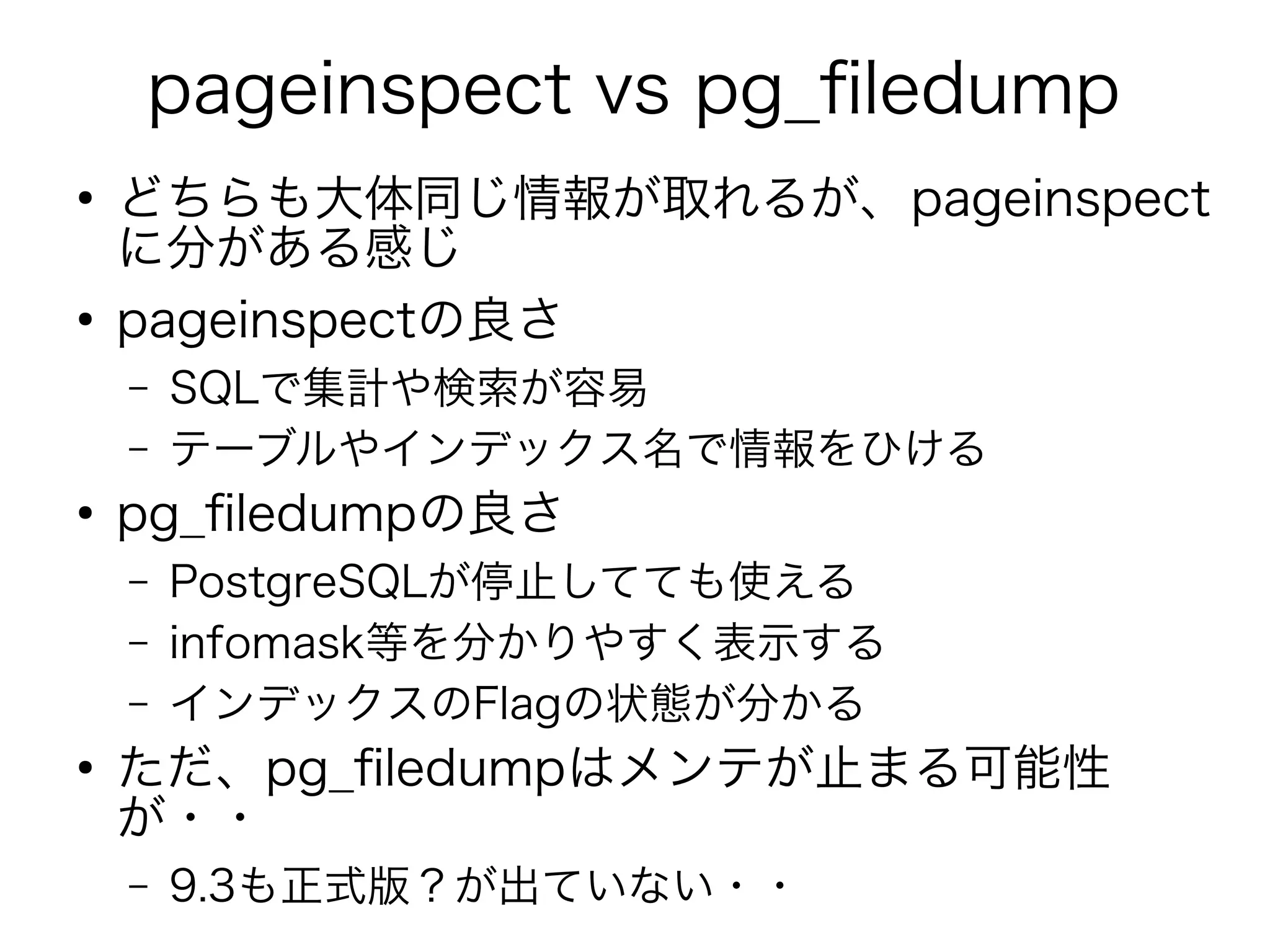

- 20. pageinspect vs pg_filedump ● どちらも大体同じ情報が取れるが、pageinspect に分がある感じ ● pageinspectの良さ –SQLで集計や検索が容易 – テーブルやインデックス名で情報をひける ● pg_filedumpの良さ – PostgreSQLが停止してても使える – infomask等を分かりやすく表示する – インデックスのFlagの状態が分かる ● ただ、pg_filedumpはメンテが止まる可能性 が・・ – 9.3も正式版？が出ていない・・

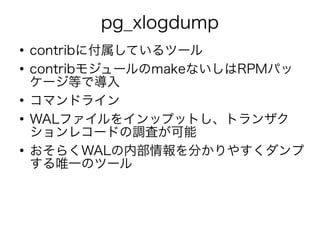

- 21.

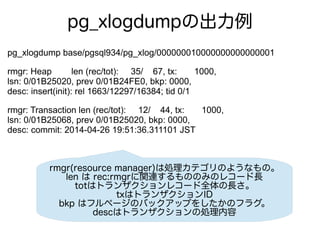

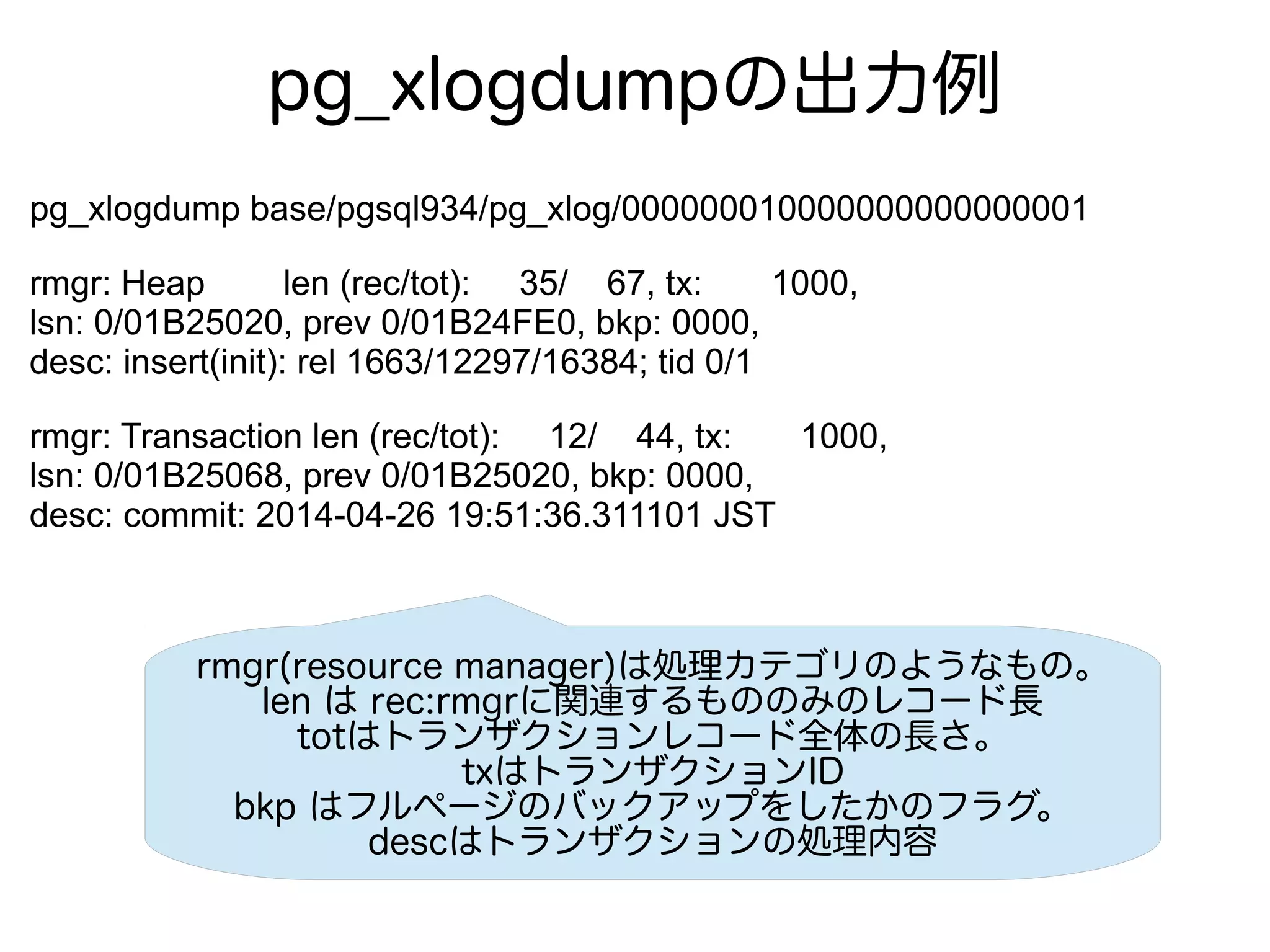

- 22. pg_xlogdumpの出力例 pg_xlogdump base/pgsql934/pg_xlog/000000010000000000000001 rmgr: Heaplen (rec/tot): 35/ 67, tx: 1000, lsn: 0/01B25020, prev 0/01B24FE0, bkp: 0000, desc: insert(init): rel 1663/12297/16384; tid 0/1 rmgr: Transaction len (rec/tot): 12/ 44, tx: 1000, lsn: 0/01B25068, prev 0/01B25020, bkp: 0000, desc: commit: 2014-04-26 19:51:36.311101 JST rmgr(resource manager)は処理カテゴリのようなもの。 len は rec:rmgrに関連するもののみのレコード長 totはトランザクションレコード全体の長さ。 txはトランザクションID bkp はフルページのバックアップをしたかのフラグ。 descはトランザクションの処理内容

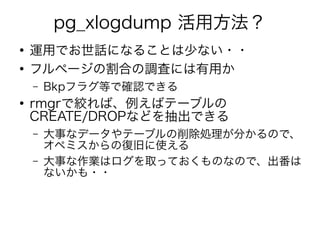

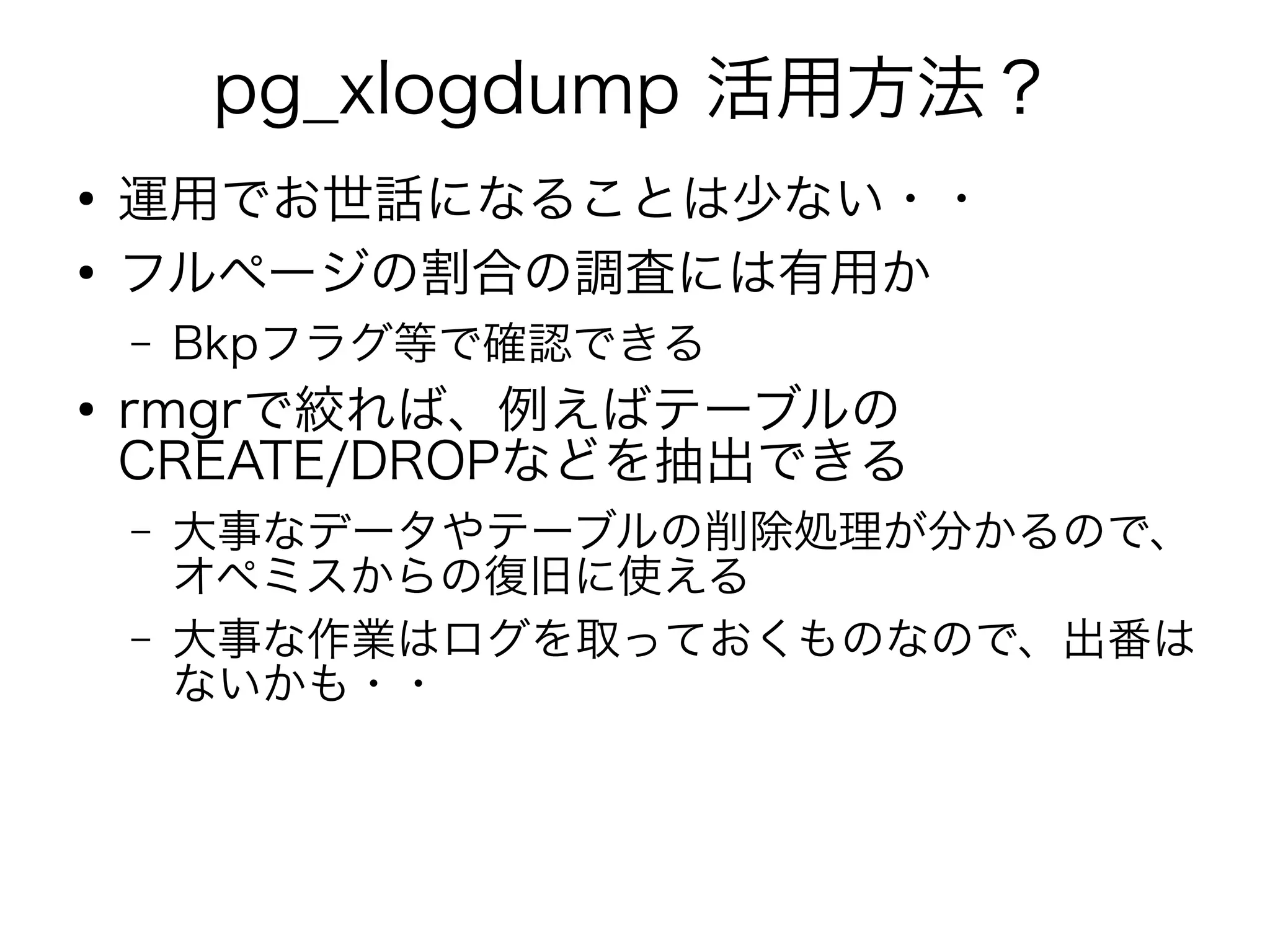

- 23. pg_xlogdump 活用方法？ ● 運用でお世話になることは少ない・・ ● フルページの割合の調査には有用か – Bkpフラグ等で確認できる ● rmgrで絞れば、例えばテーブルの CREATE/DROPなどを抽出できる –大事なデータやテーブルの削除処理が分かるので、 オペミスからの復旧に使える – 大事な作業はログを取っておくものなので、出番は ないかも・・

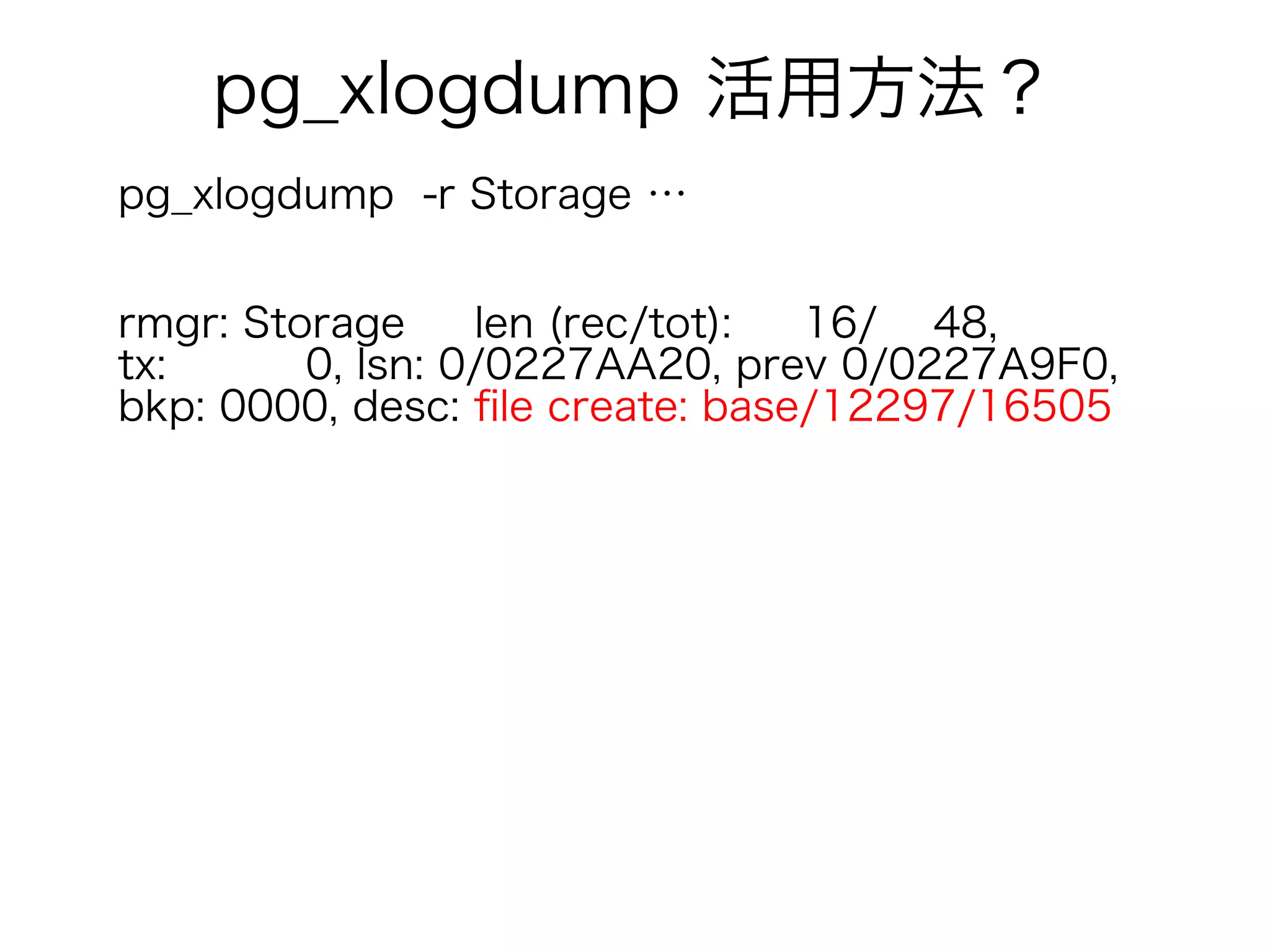

- 24. pg_xlogdump 活用方法？ pg_xlogdump -rStorage … rmgr: Storage len (rec/tot): 16/ 48, tx: 0, lsn: 0/0227AA20, prev 0/0227A9F0, bkp: 0000, desc: file create: base/12297/16505

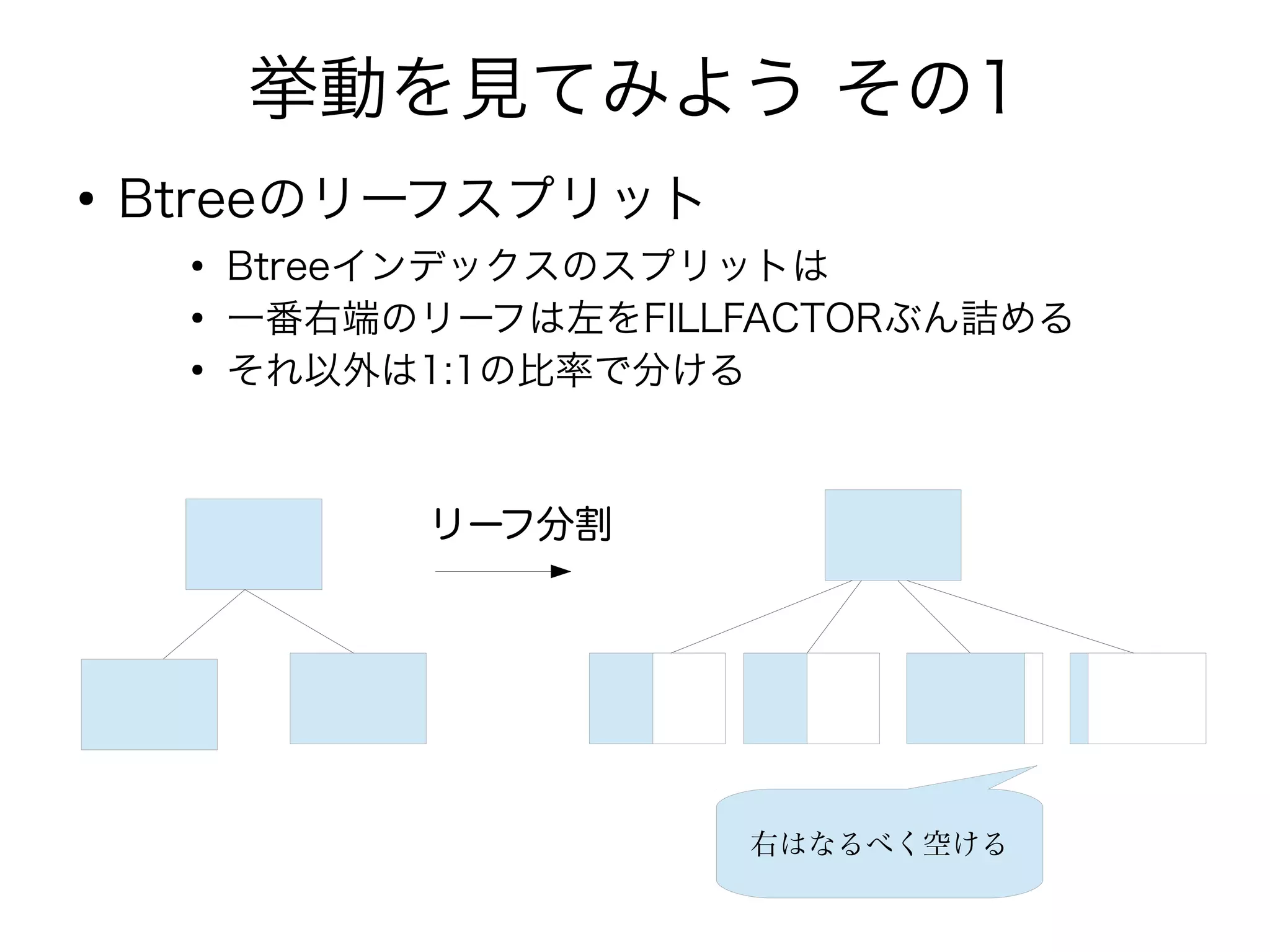

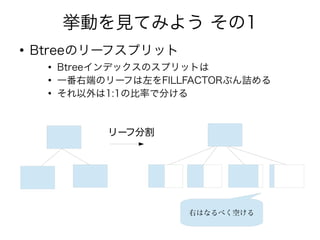

- 25.

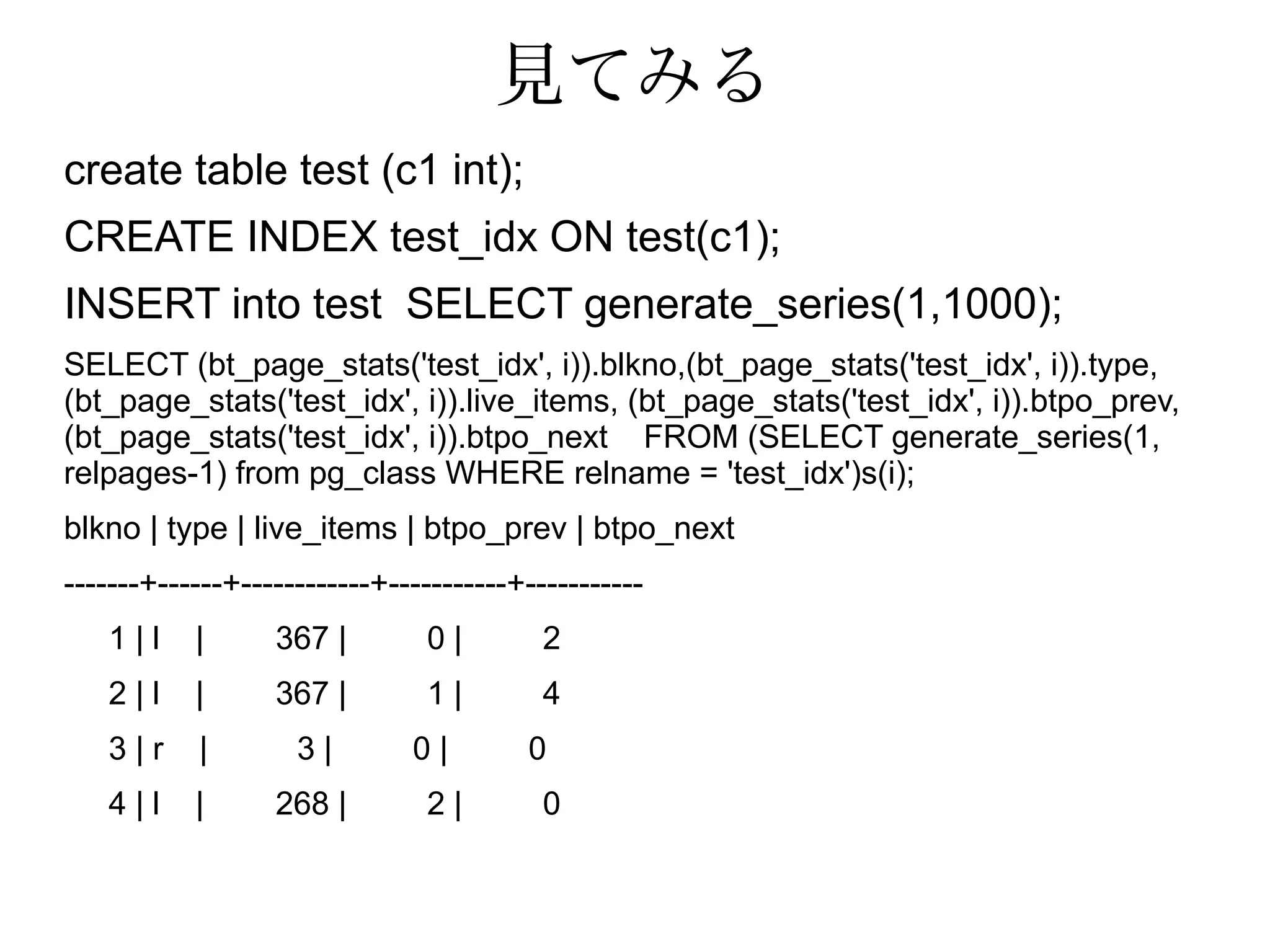

- 26. 見てみる create table test(c1 int); CREATE INDEX test_idx ON test(c1); INSERT into test SELECT generate_series(1,1000); SELECT (bt_page_stats('test_idx', i)).blkno,(bt_page_stats('test_idx', i)).type, (bt_page_stats('test_idx', i)).live_items, (bt_page_stats('test_idx', i)).btpo_prev, (bt_page_stats('test_idx', i)).btpo_next FROM (SELECT generate_series(1, relpages-1) from pg_class WHERE relname = 'test_idx')s(i); blkno | type | live_items | btpo_prev | btpo_next -------+------+------------+-----------+----------- 1 | l | 367 | 0 | 2 2 | l | 367 | 1 | 4 3 | r | 3 | 0 | 0 4 | l | 268 | 2 | 0

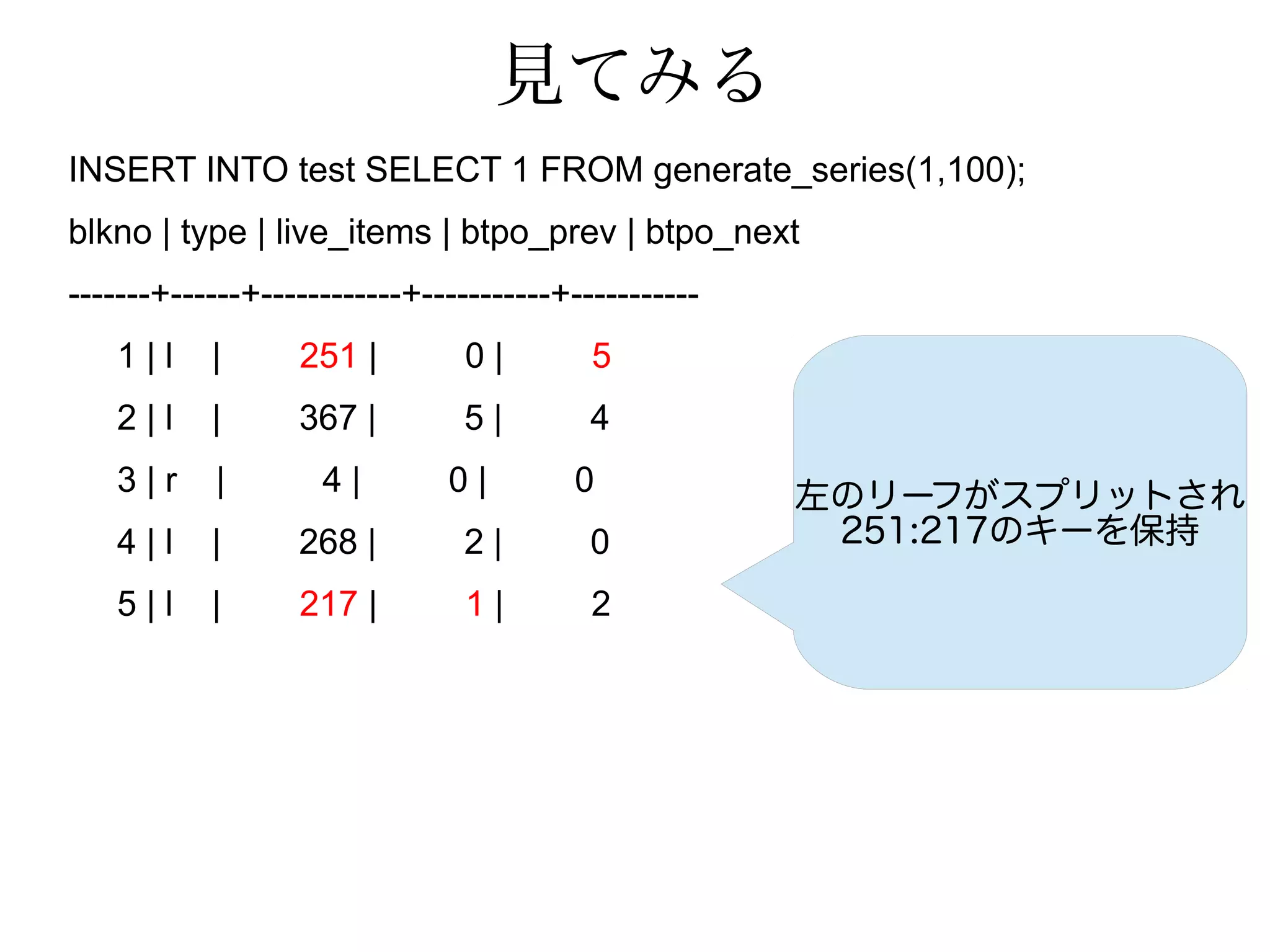

- 27. 見てみる INSERT INTO testSELECT 1 FROM generate_series(1,100); blkno | type | live_items | btpo_prev | btpo_next -------+------+------------+-----------+----------- 1 | l | 251 | 0 | 5 2 | l | 367 | 5 | 4 3 | r | 4 | 0 | 0 4 | l | 268 | 2 | 0 5 | l | 217 | 1 | 2 左のリーフがスプリットされ 251:217のキーを保持

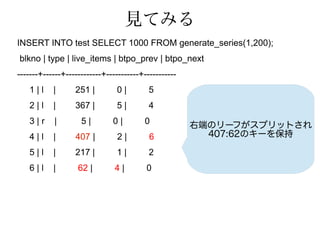

- 28. 見てみる INSERT INTO testSELECT 1000 FROM generate_series(1,200); blkno | type | live_items | btpo_prev | btpo_next -------+------+------------+-----------+----------- 1 | l | 251 | 0 | 5 2 | l | 367 | 5 | 4 3 | r | 5 | 0 | 0 4 | l | 407 | 2 | 6 5 | l | 217 | 1 | 2 6 | l | 62 | 4 | 0 右端のリーフがスプリットされ 407:62のキーを保持

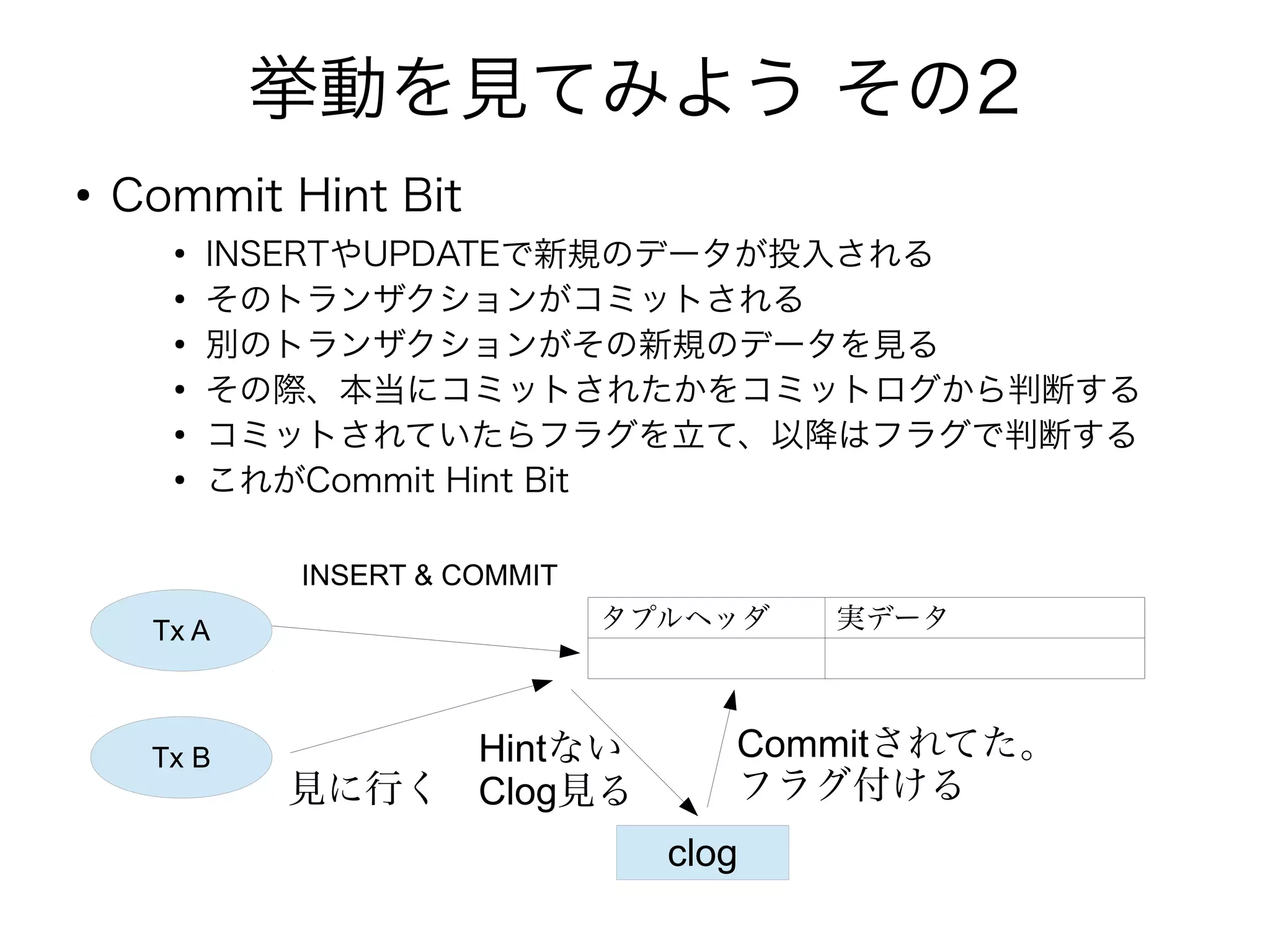

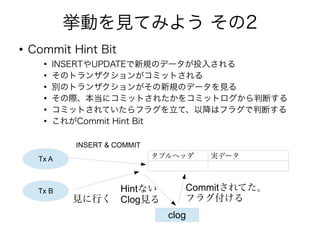

- 29. 挙動を見てみよう その2 ● Commit HintBit ● INSERTやUPDATEで新規のデータが投入される ● そのトランザクションがコミットされる ● 別のトランザクションがその新規のデータを見る ● その際、本当にコミットされたかをコミットログから判断する ● コミットされていたらフラグを立て、以降はフラグで判断する ● これがCommit Hint Bit タプルヘッダ 実データTx A Tx B INSERT & COMMIT clog 見に行く Hintない Clog見る Commitされてた。 フラグ付ける
