1. Towards the Digital Factory:
Digital shadowing
Case study
Pieter Ravensbergen en Ard Oudhuizen
25 februari 2021
Lectoraat Lean

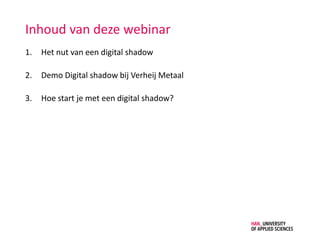

2. Inhoud van deze webinar
1. Het nut van een digital shadow
2. Demo Digital shadow bij Verheij Metaal
3. Hoe start je met een digital shadow?

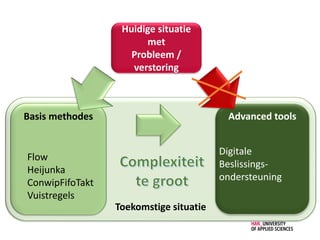

3. Toekomstige situatie
Basis methodes Advanced tools
Flow
Heijunka
ConwipFifoTakt
Vuistregels
Digitale
Beslissings-
ondersteuning
Huidige situatie
met
Probleem /
verstoring

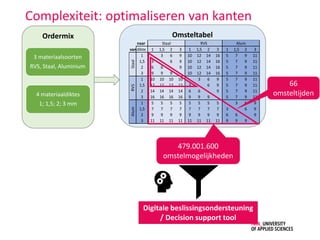

4. Omsteltabel
Ordermix
naar
vandikte 1 1,5 2 3 1 1,5 2 3 1 1,5 2 3
1 3 6 9 10 12 14 16 5 7 9 11
1,5 3 6 9 10 12 14 16 5 7 9 11
2 6 6 9 10 12 14 16 5 7 9 11
3 9 9 9 10 12 14 16 5 7 9 11
1 10 10 10 10 3 6 9 5 7 9 11
1,5 12 12 12 12 3 6 9 5 7 9 11
2 14 14 14 14 6 6 9 5 7 9 11
3 16 16 16 16 9 9 9 5 7 9 11
1 5 5 5 5 5 5 5 5 3 6 9
1,5 7 7 7 7 7 7 7 7 3 6 9
2 9 9 9 9 9 9 9 9 6 6 9
3 11 11 11 11 11 11 11 11 9 9 9
Staal
RVS
Alum
Alum
RVS
Staal
Complexiteit: optimaliseren van kanten
3 materiaalsoorten
RVS, Staal, Aluminium
4 materiaaldiktes
1; 1,5; 2; 3 mm
66
omsteltijden
479.001.600
omstelmogelijkheden
Digitale beslissingsondersteuning
/ Decision support tool

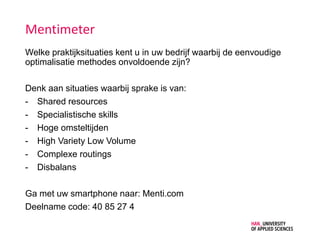

5. Mentimeter
Welke praktijksituaties kent u in uw bedrijf waarbij de eenvoudige
optimalisatie methodes onvoldoende zijn?
Denk aan situaties waarbij sprake is van:
- Shared resources
- Specialistische skills
- Hoge omsteltijden
- High Variety Low Volume
- Complexe routings
- Disbalans
Ga met uw smartphone naar: Menti.com
Deelname code: 40 85 27 4

6. Lectoraat Lean / WCP 6

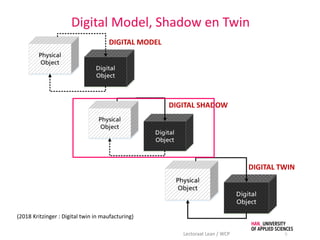

(2018 Kritzinger : Digital twin in maufacturing)
DIGITAL MODEL
DIGITAL SHADOW
DIGITAL TWIN
Digital Model, Shadow en Twin

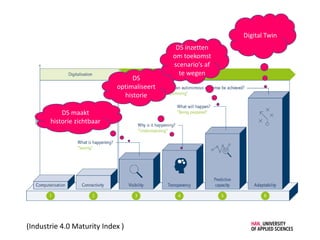

7. (Industrie 4.0 Maturity Index )
DS maakt
historie zichtbaar
DS
optimaliseert
historie
DS inzetten
om toekomst
’
te wegen
Digital Twin

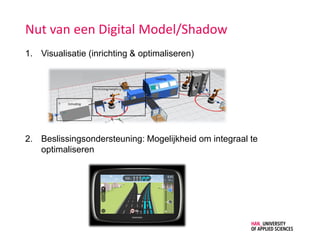

8. Nut van een Digital Model/Shadow
1. Visualisatie (inrichting & optimaliseren)
2. Beslissingsondersteuning: Mogelijkheid om integraal te
optimaliseren

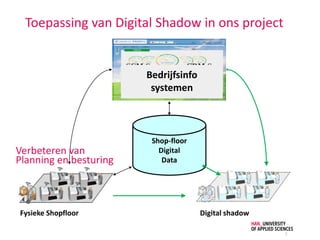

9. Toepassing van Digital Shadow in ons project
9
Shop-floor
Digital
Data
Fysieke Shopfloor Digital shadow
Verbeteren van
Planning en besturing
Bedrijfsinfo
systemen

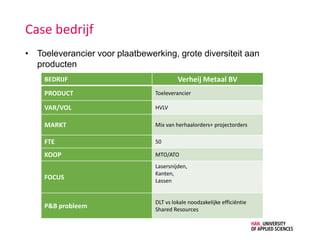

10. Case bedrijf
• Toeleverancier voor plaatbewerking, grote diversiteit aan
producten
BEDRIJF Verheij Metaal BV
PRODUCT Toeleverancier
VAR/VOL HVLV
MARKT Mix van herhaalorders+ projectorders
FTE 50
KOOP MTO/ATO
FOCUS
Lasersnijden,
Kanten,
Lassen
P&B probleem
DLT vs lokale noodzakelijke efficiëntie
Shared Resources

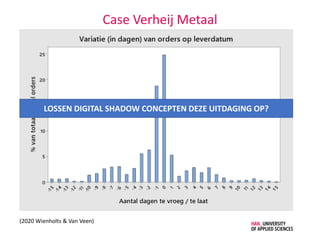

11. LOSSEN DIGITAL SHADOW CONCEPTEN DEZE UITDAGING OP?
Case Verheij Metaal
(2020 Wienholts & Van Veen)

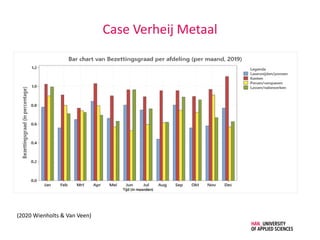

12. (2020 Wienholts & Van Veen)
Case Verheij Metaal

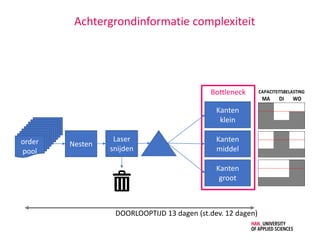

13. Laser
snijden
Nesten
Kanten
klein
Kanten
middel
Kanten
groot
Bottleneck
MA DI WO
CAPACITEITSBELASTING
order
pool
DOORLOOPTIJD 13 dagen (st.dev. 12 dagen)
Achtergrondinformatie complexiteit

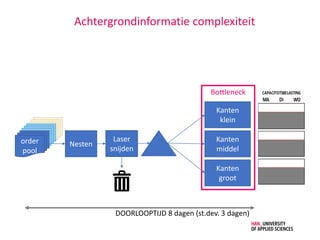

14. Laser
snijden
Nesten
Kanten
klein
Kanten
middel
Kanten
groot
Bottleneck
order
pool
DOORLOOPTIJD 8 dagen (st.dev. 3 dagen)
Achtergrondinformatie complexiteit

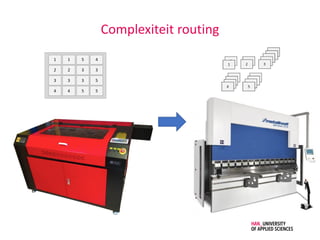

15. Complexiteit routing
1
2
3
4
1
2
3
4
5
3
3
5
4
3
5
5

16. 3D simulatiemodel

17. Film Simulatiemodel

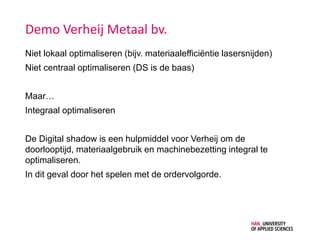

18. Demo Verheij Metaal bv.
Niet lokaal optimaliseren (bijv. materiaalefficiëntie lasersnijden)
Niet centraal optimaliseren (DS is de baas)
Maar…
Integraal optimaliseren
De Digital shadow is een hulpmiddel voor Verheij om de
doorlooptijd, materiaalgebruik en machinebezetting integral te
optimaliseren.
In dit geval door het spelen met de ordervolgorde.

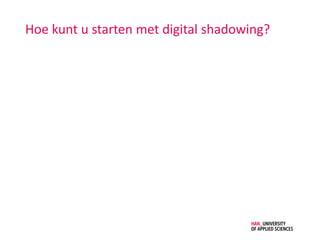

19. Hoe kunt u starten met digital shadowing?

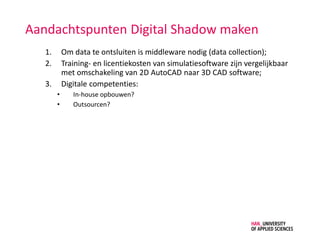

21. Aandachtspunten Digital Shadow maken
1. Om data te ontsluiten is middleware nodig (data collection);
2. Training- en licentiekosten van simulatiesoftware zijn vergelijkbaar
met omschakeling van 2D AutoCAD naar 3D CAD software;
3. Digitale competenties:
• In-house opbouwen?
• Outsourcen?

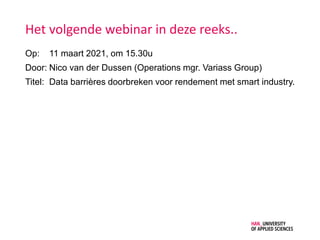

22. Het volgende webinar in deze reeks..
Op: 11 maart 2021, om 15.30u
Door: Nico van der Dussen (Operations mgr. Variass Group)
Titel: Data barrières doorbreken voor rendement met smart industry.
