2. Multimeter/
Multitester
by moh zaenal arifin

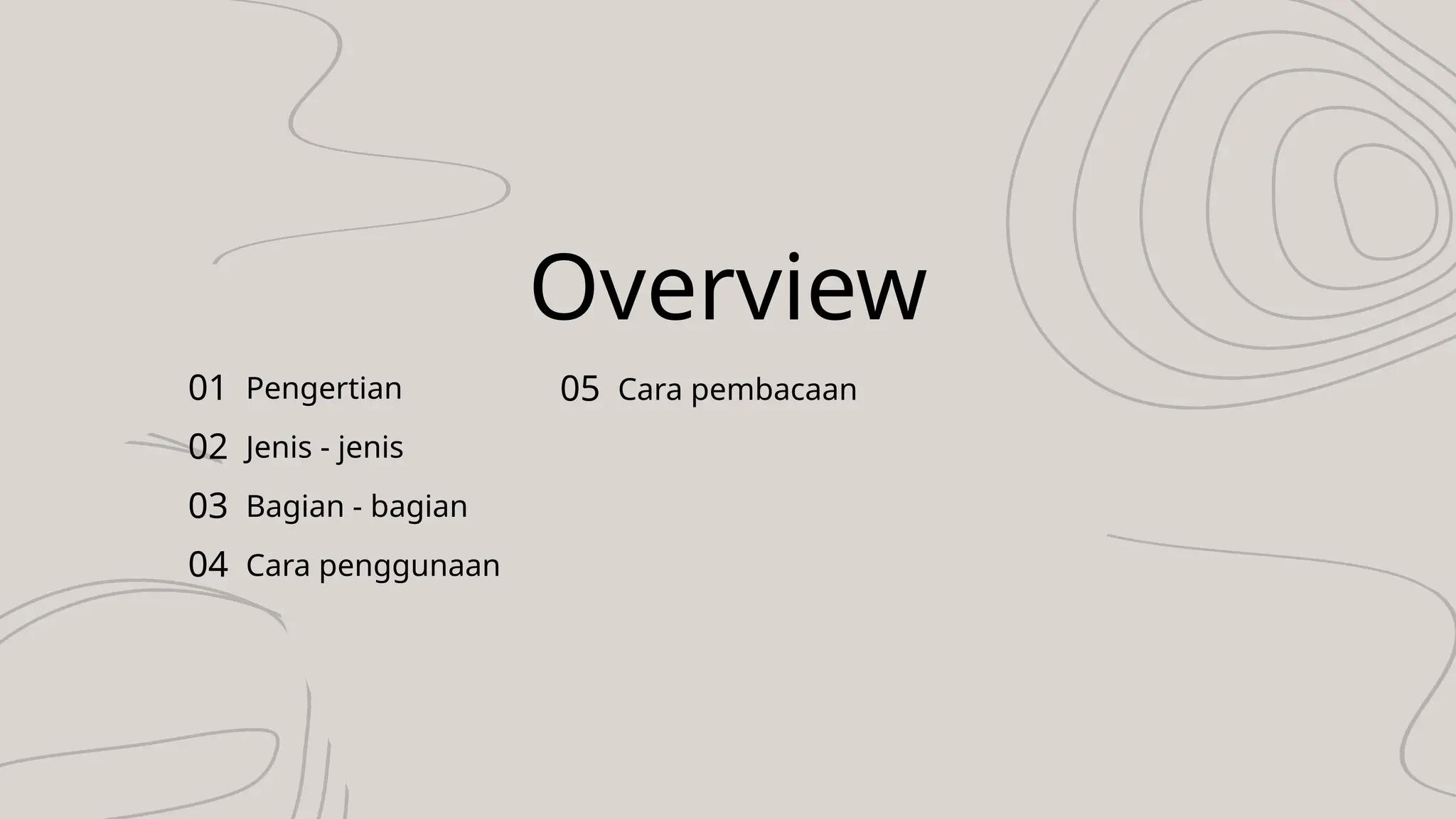

3. Overview
Pengertian
Jenis - jenis
Bagian - bagian
Cara penggunaan
01
02
03
04
Cara pembacaan
05

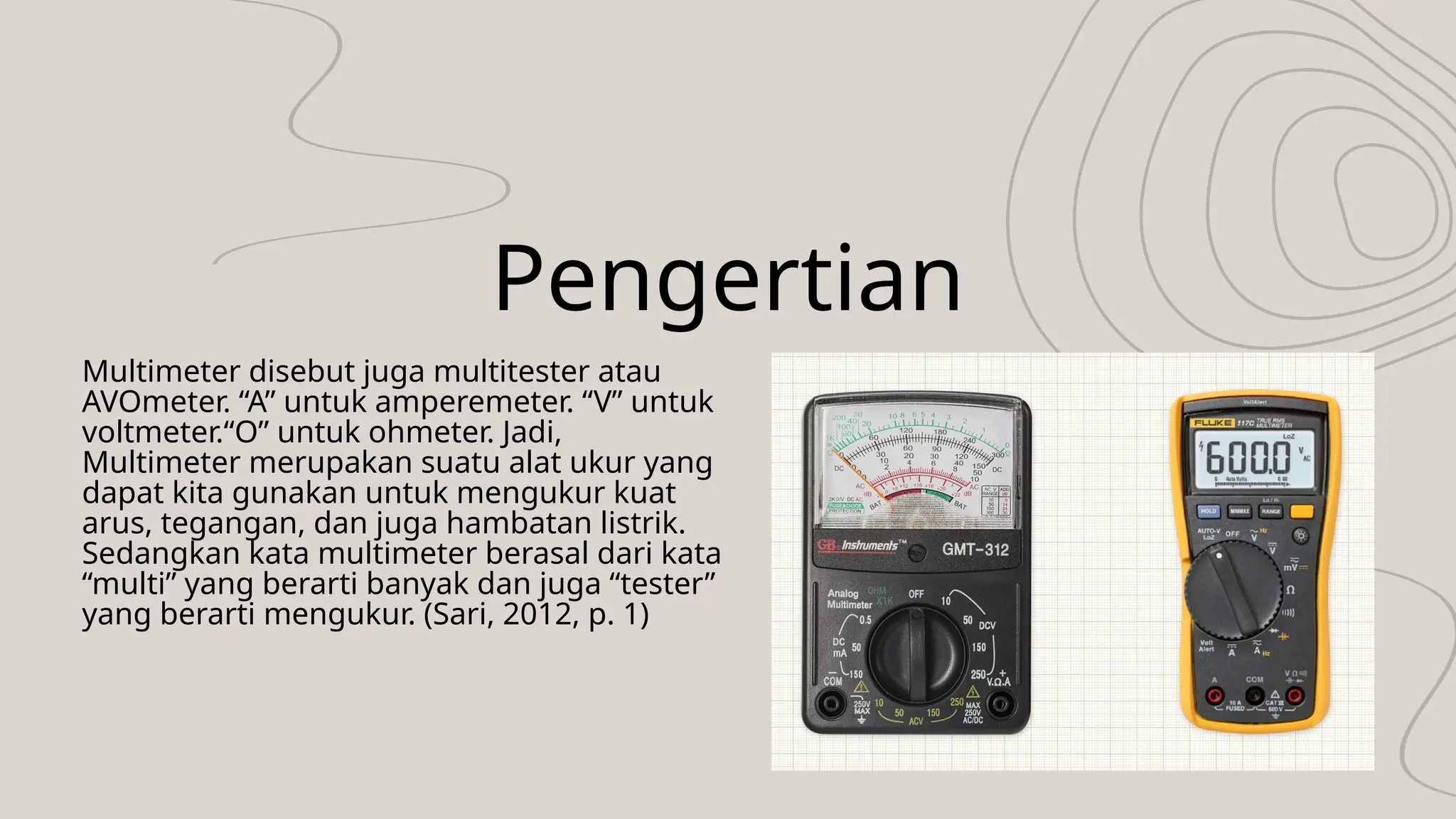

4. Pengertian
Multimeter disebut juga multitester atau
AVOmeter. “A” untuk amperemeter. “V” untuk
voltmeter.“O” untuk ohmeter. Jadi,
Multimeter merupakan suatu alat ukur yang
dapat kita gunakan untuk mengukur kuat
arus, tegangan, dan juga hambatan listrik.
Sedangkan kata multimeter berasal dari kata
“multi” yang berarti banyak dan juga “tester”
yang berarti mengukur. (Sari, 2012, p. 1)

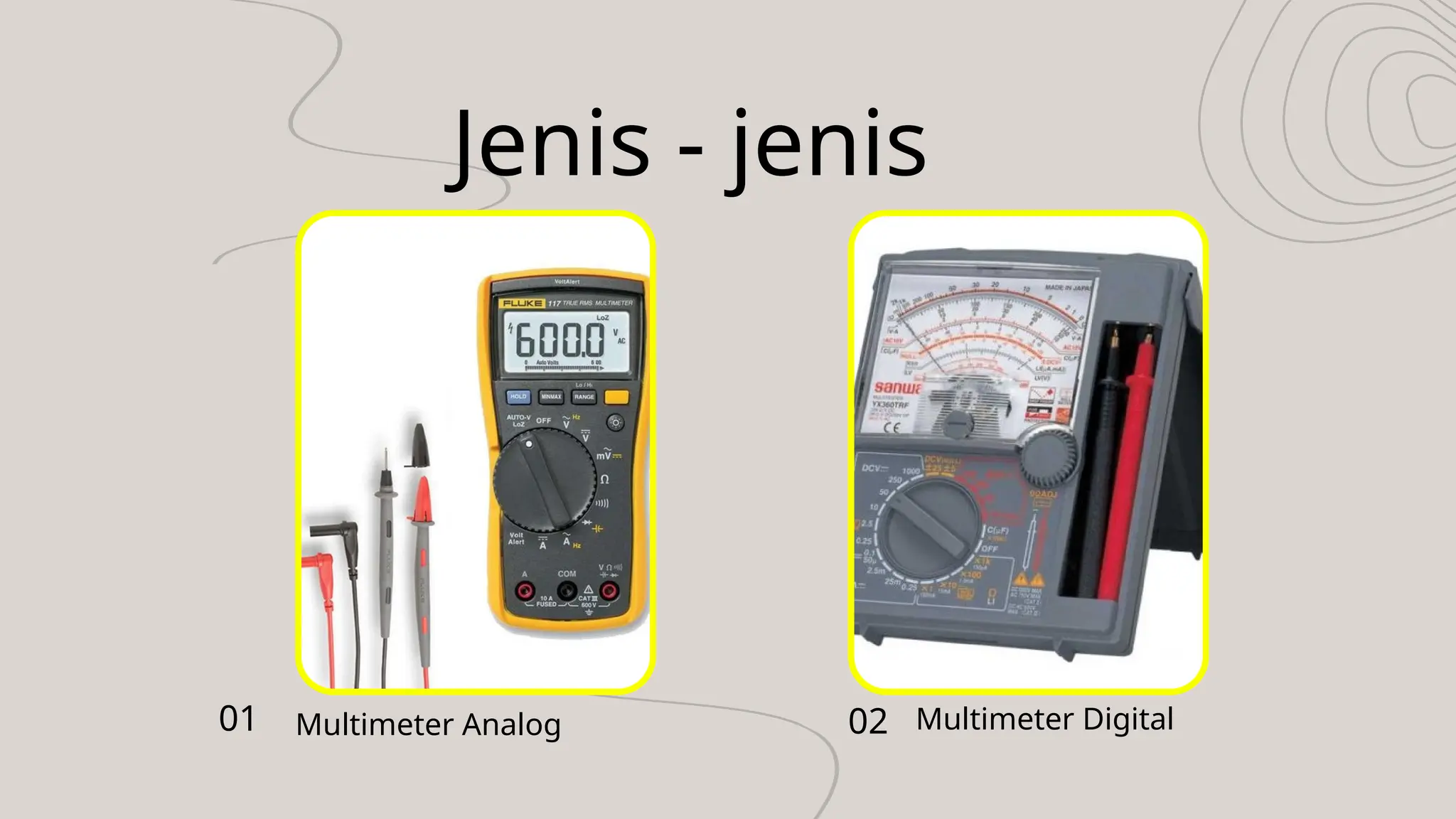

5. Jenis - jenis
Multimeter Analog Multimeter Digital
01 02

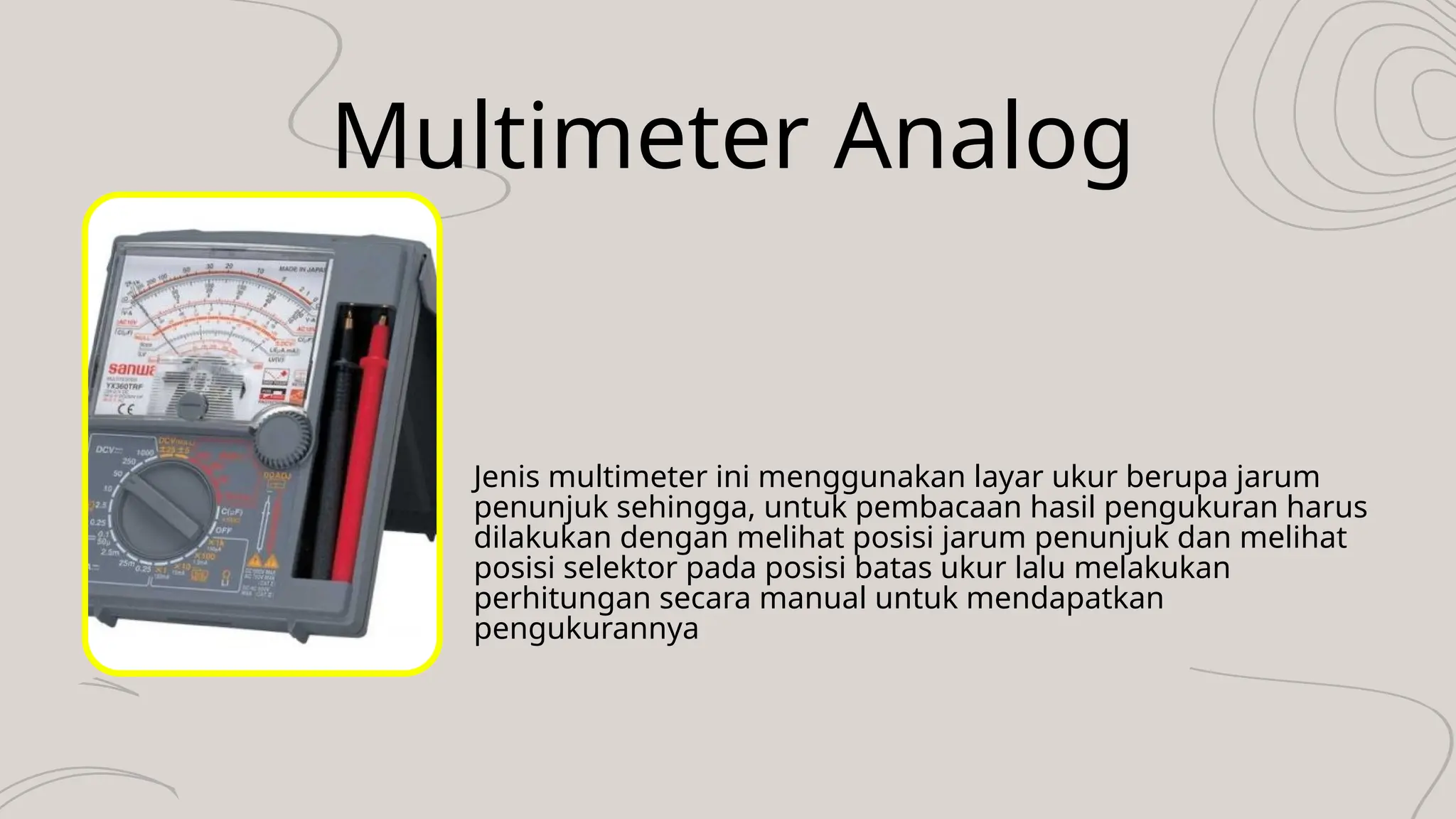

6. Multimeter Analog
Jenis multimeter ini menggunakan layar ukur berupa jarum
penunjuk sehingga, untuk pembacaan hasil pengukuran harus
dilakukan dengan melihat posisi jarum penunjuk dan melihat
posisi selektor pada posisi batas ukur lalu melakukan
perhitungan secara manual untuk mendapatkan
pengukurannya

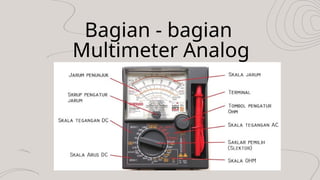

7. Bagian - bagian
Multimeter Analog

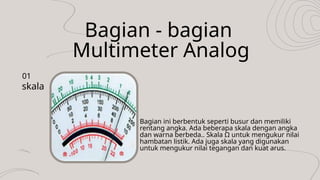

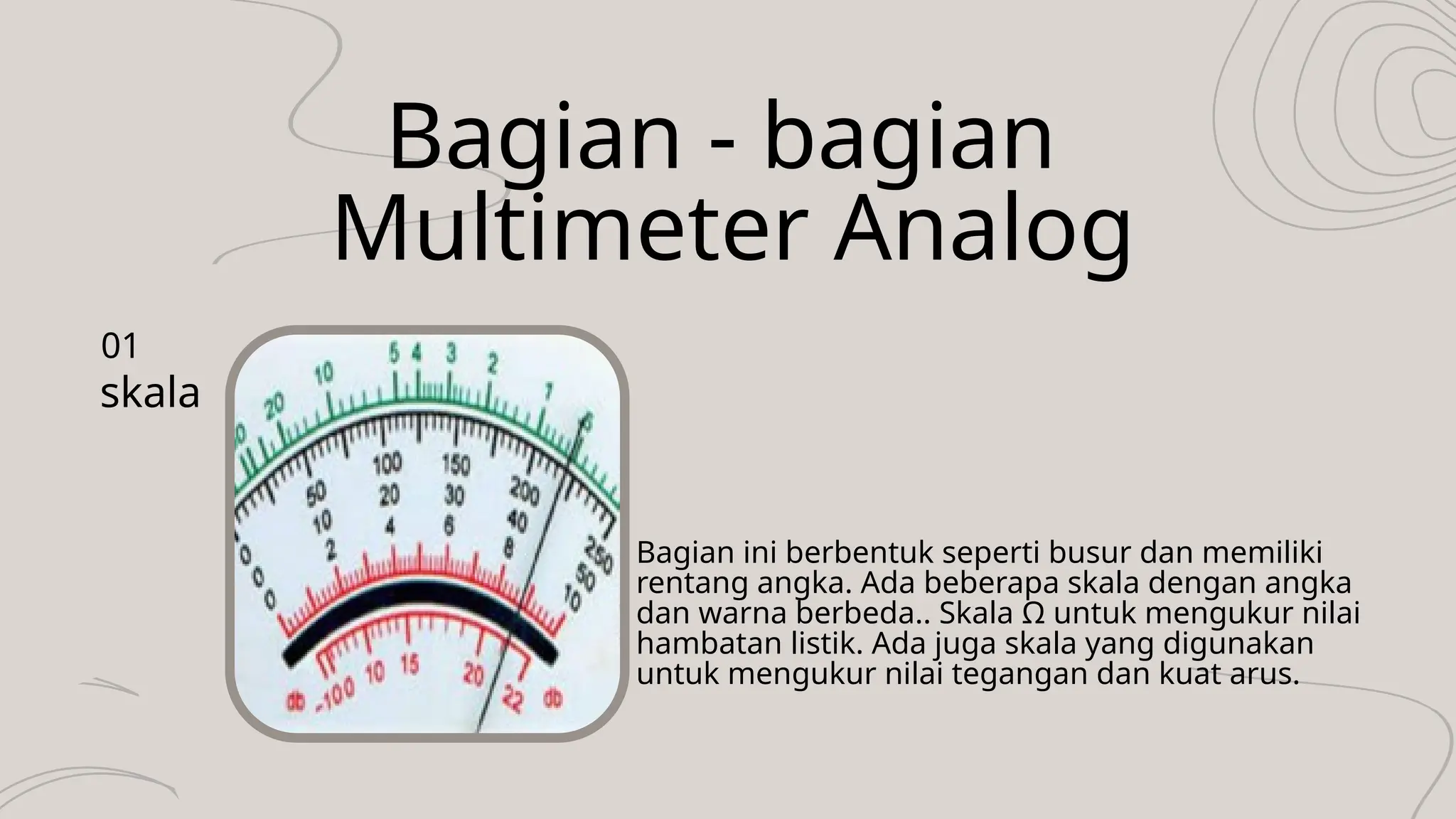

8. Bagian - bagian
Multimeter Analog
skala
01
Bagian ini berbentuk seperti busur dan memiliki
rentang angka. Ada beberapa skala dengan angka
dan warna berbeda.. Skala Ω untuk mengukur nilai
hambatan listik. Ada juga skala yang digunakan
untuk mengukur nilai tegangan dan kuat arus.

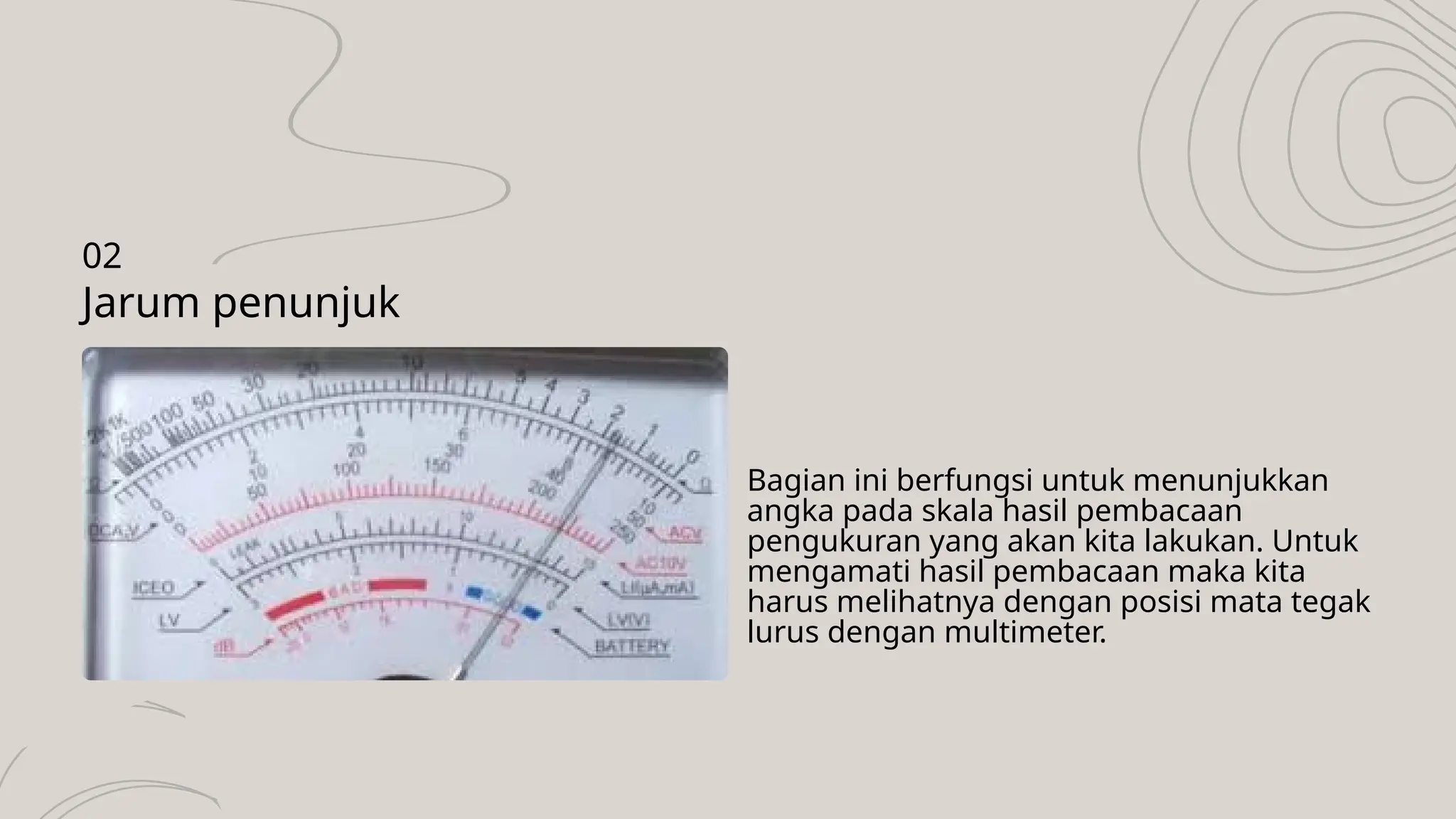

9. Bagian ini berfungsi untuk menunjukkan
angka pada skala hasil pembacaan
pengukuran yang akan kita lakukan. Untuk
mengamati hasil pembacaan maka kita
harus melihatnya dengan posisi mata tegak
lurus dengan multimeter.
Jarum penunjuk
02

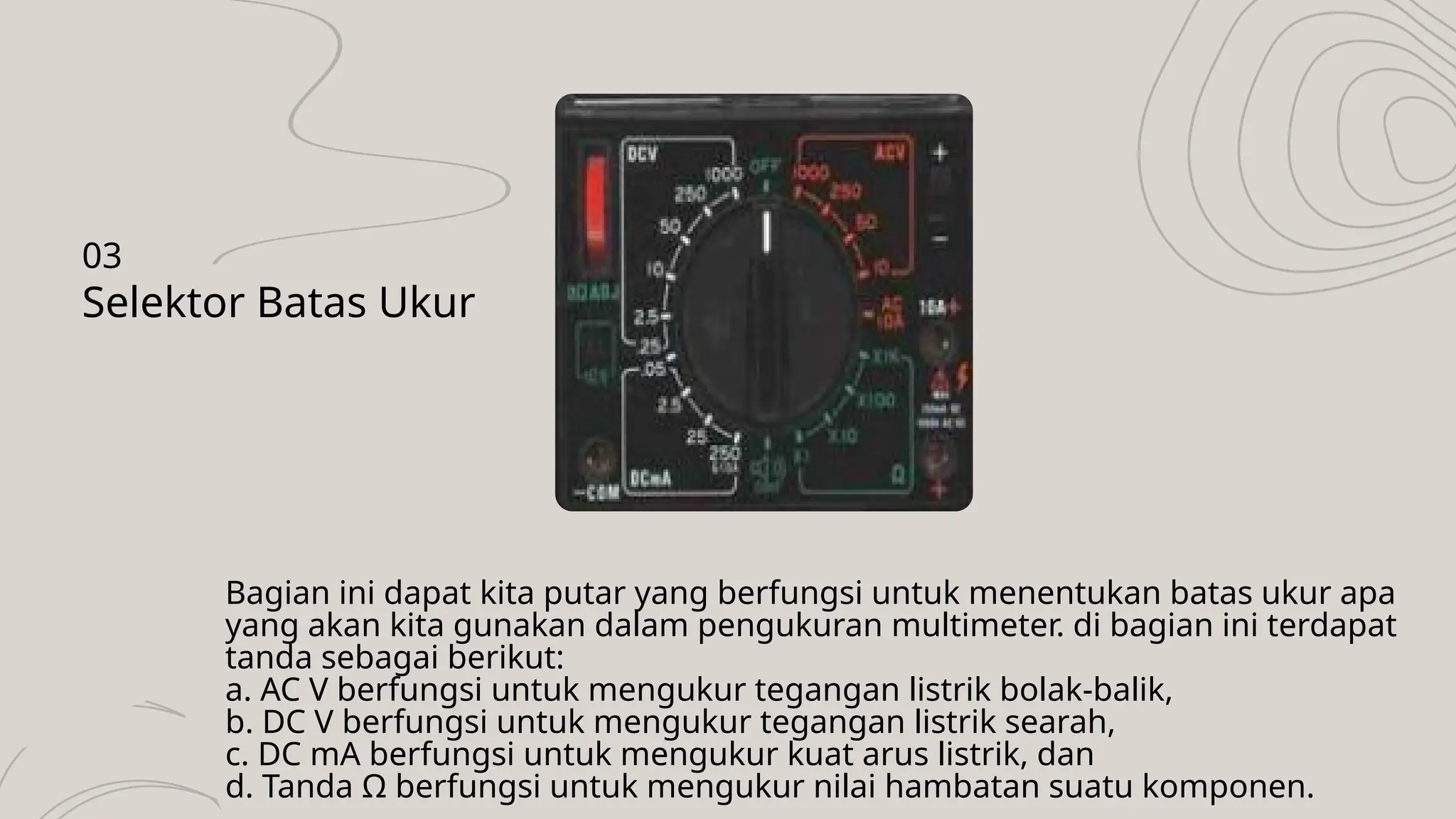

10. Bagian ini dapat kita putar yang berfungsi untuk menentukan batas ukur apa
yang akan kita gunakan dalam pengukuran multimeter. di bagian ini terdapat
tanda sebagai berikut:
a. AC V berfungsi untuk mengukur tegangan listrik bolak-balik,
b. DC V berfungsi untuk mengukur tegangan listrik searah,
c. DC mA berfungsi untuk mengukur kuat arus listrik, dan
d. Tanda Ω berfungsi untuk mengukur nilai hambatan suatu komponen.
Selektor Batas Ukur
03

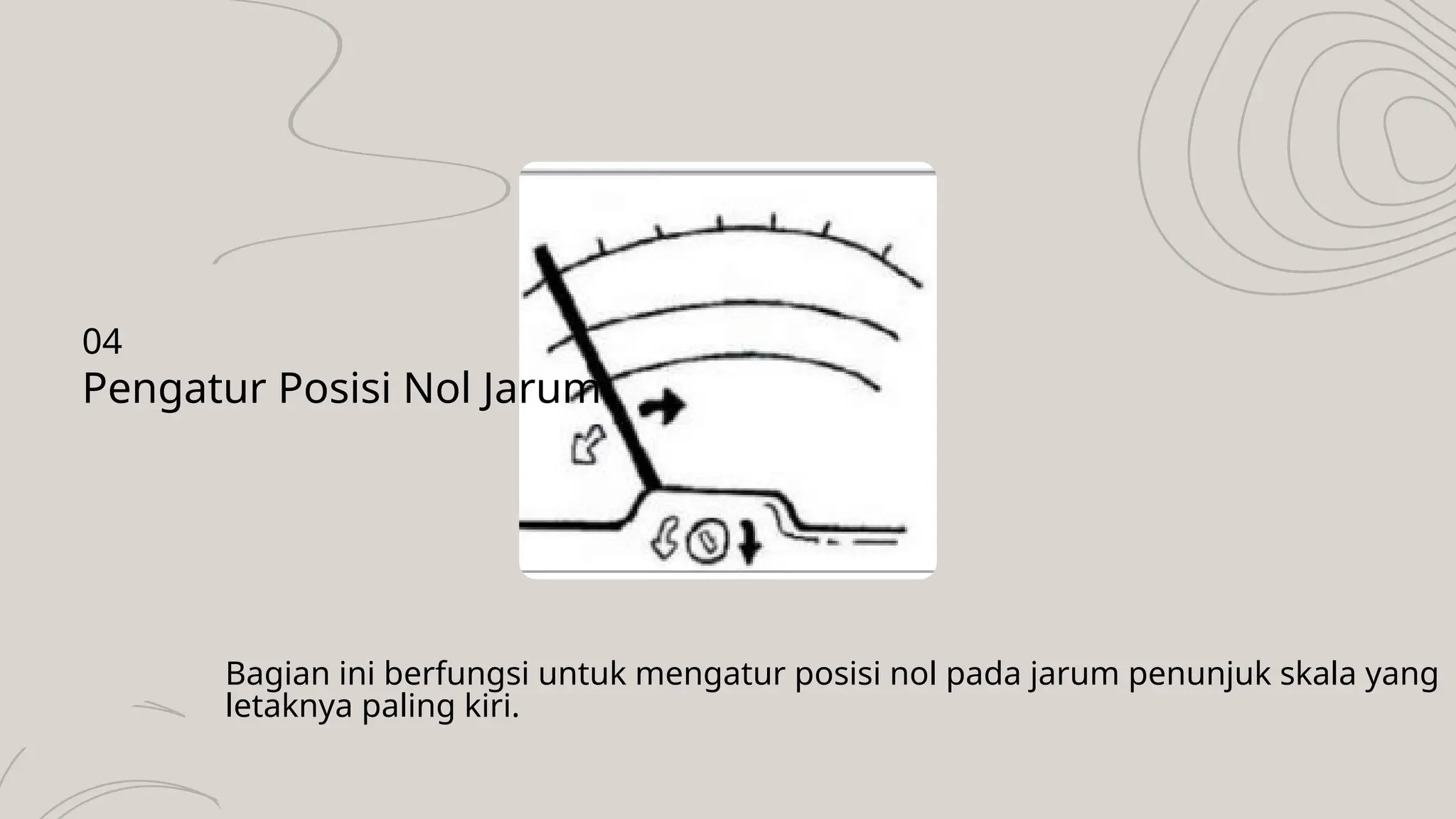

11. Bagian ini berfungsi untuk mengatur posisi nol pada jarum penunjuk skala yang
letaknya paling kiri.
Pengatur Posisi Nol Jarum
04

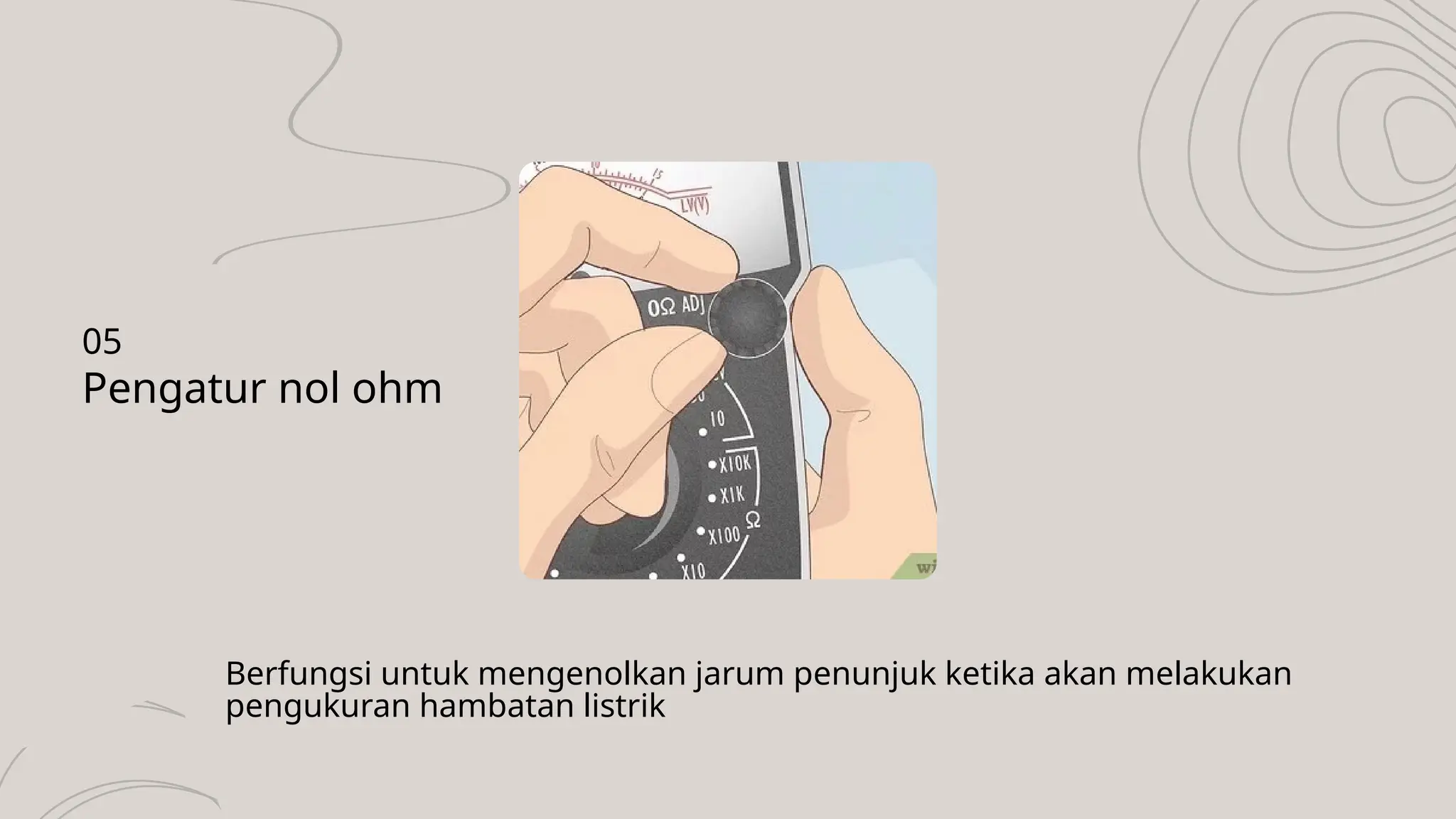

12. Berfungsi untuk mengenolkan jarum penunjuk ketika akan melakukan
pengukuran hambatan listrik
Pengatur nol ohm
05

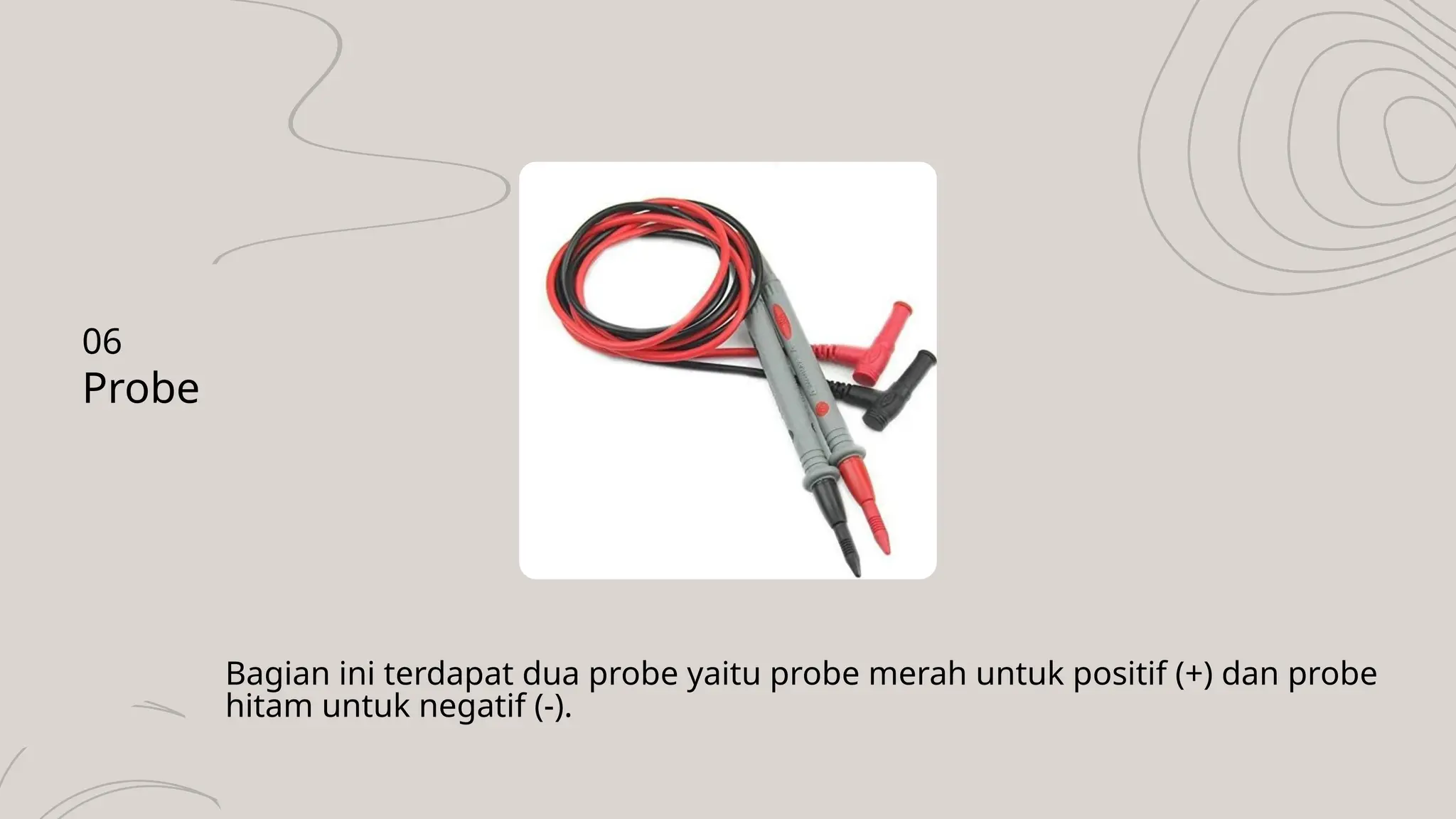

13. Bagian ini terdapat dua probe yaitu probe merah untuk positif (+) dan probe
hitam untuk negatif (-).
Probe
06

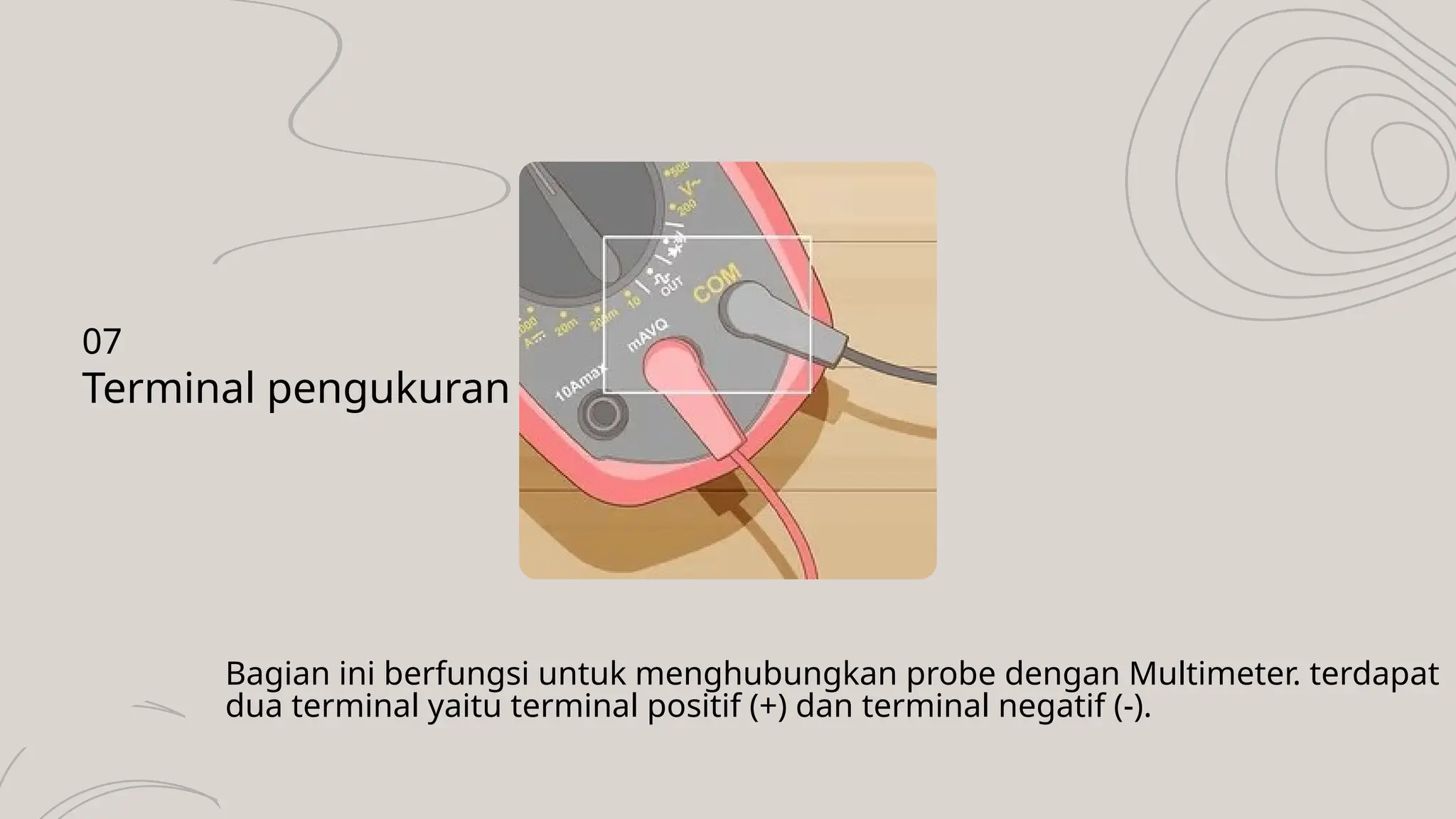

14. Bagian ini berfungsi untuk menghubungkan probe dengan Multimeter. terdapat
dua terminal yaitu terminal positif (+) dan terminal negatif (-).
Terminal pengukuran
07

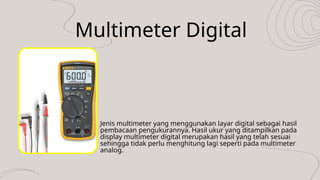

15. Multimeter Digital
Jenis multimeter yang menggunakan layar digital sebagai hasil
pembacaan pengukurannya. Hasil ukur yang ditampilkan pada
display multimeter digital merupakan hasil yang telah sesuai
sehingga tidak perlu menghitung lagi seperti pada multimeter
analog.

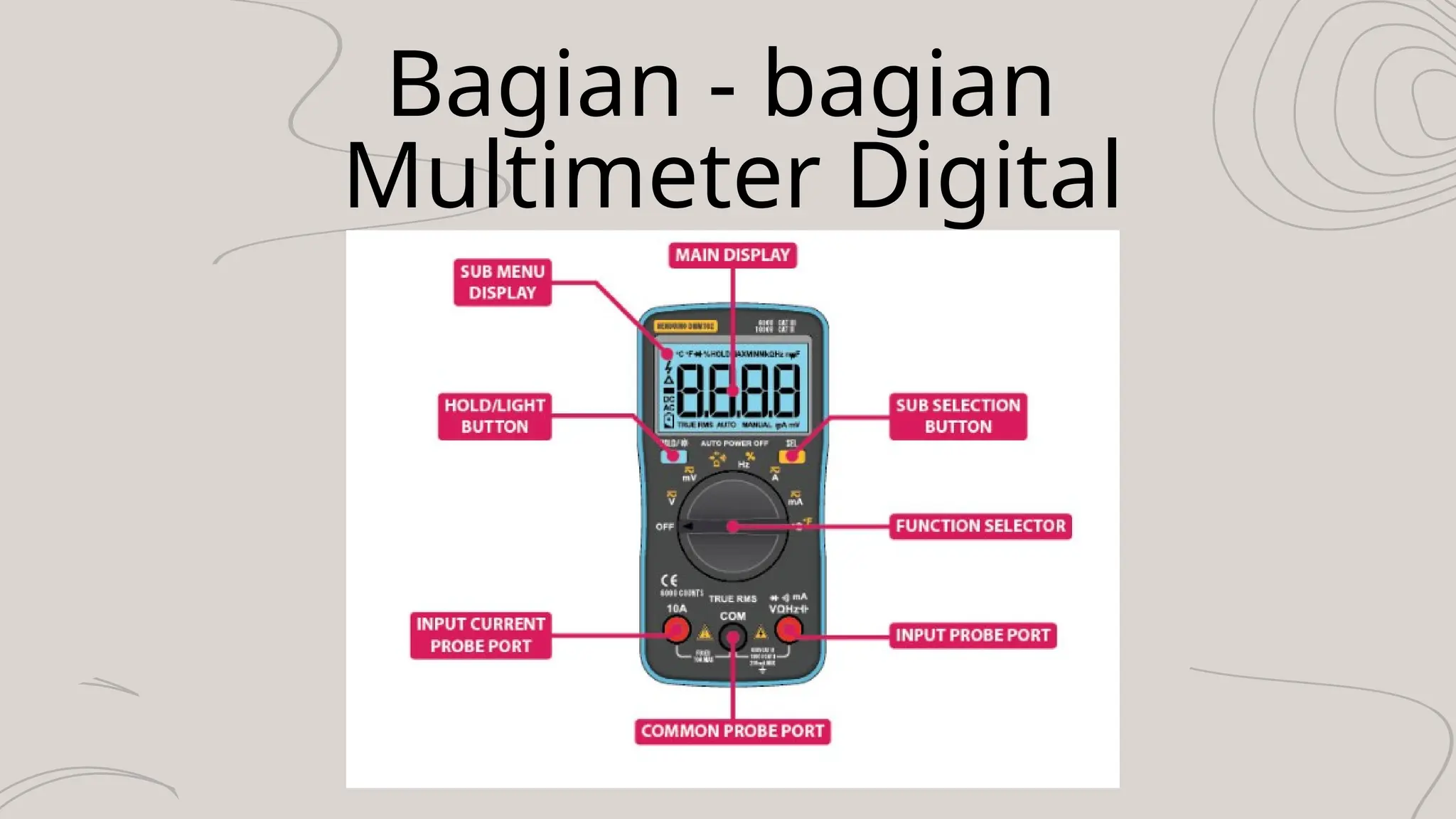

16. Bagian - bagian
Multimeter Digital

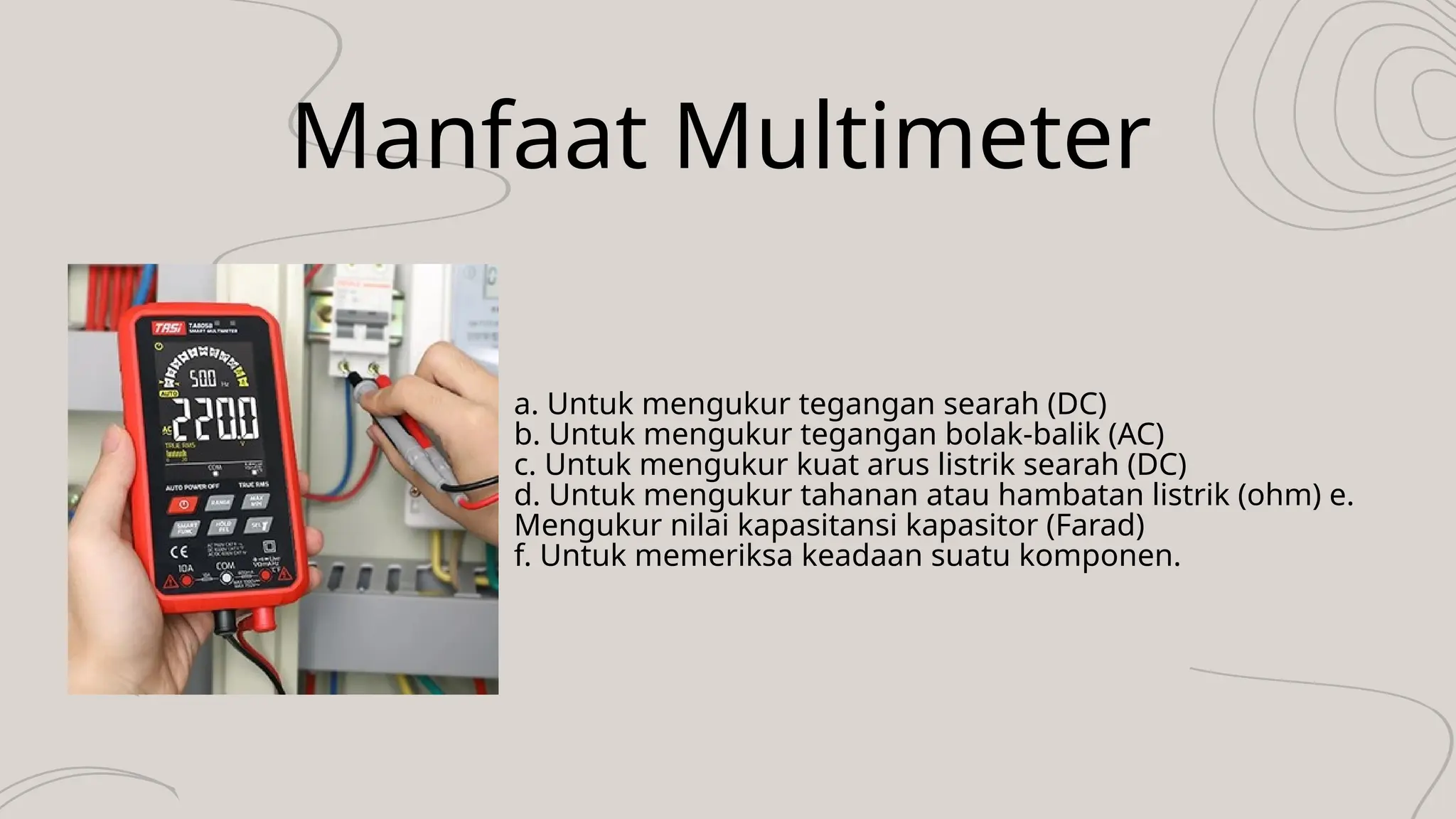

17. Manfaat Multimeter
a. Untuk mengukur tegangan searah (DC)
b. Untuk mengukur tegangan bolak-balik (AC)
c. Untuk mengukur kuat arus listrik searah (DC)
d. Untuk mengukur tahanan atau hambatan listrik (ohm) e.
Mengukur nilai kapasitansi kapasitor (Farad)
f. Untuk memeriksa keadaan suatu komponen.

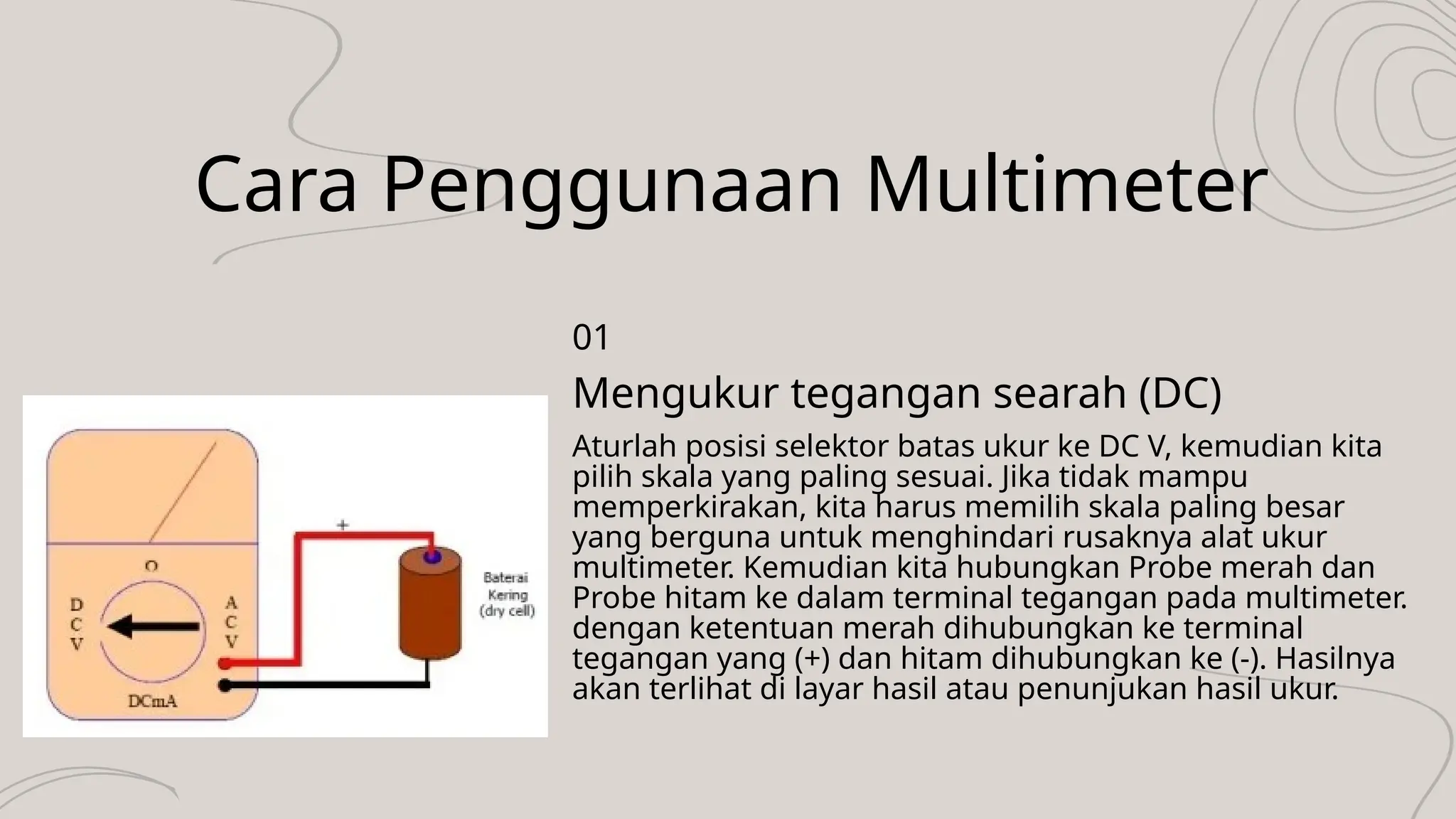

18. Cara Penggunaan Multimeter
Aturlah posisi selektor batas ukur ke DC V, kemudian kita
pilih skala yang paling sesuai. Jika tidak mampu
memperkirakan, kita harus memilih skala paling besar
yang berguna untuk menghindari rusaknya alat ukur
multimeter. Kemudian kita hubungkan Probe merah dan
Probe hitam ke dalam terminal tegangan pada multimeter.
dengan ketentuan merah dihubungkan ke terminal
tegangan yang (+) dan hitam dihubungkan ke (-). Hasilnya
akan terlihat di layar hasil atau penunjukan hasil ukur.
Mengukur tegangan searah (DC)
01

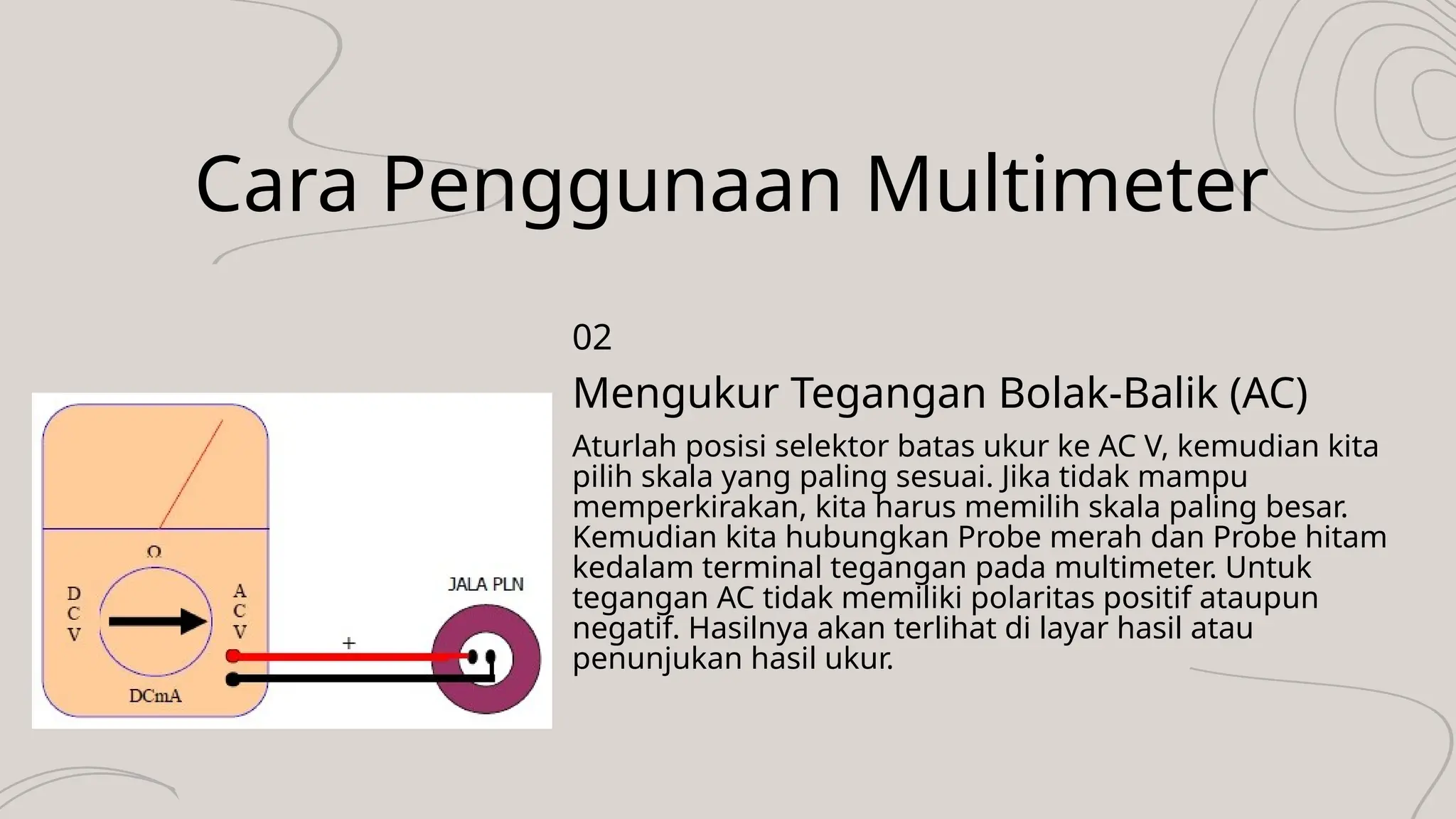

19. Cara Penggunaan Multimeter
Aturlah posisi selektor batas ukur ke AC V, kemudian kita
pilih skala yang paling sesuai. Jika tidak mampu
memperkirakan, kita harus memilih skala paling besar.
Kemudian kita hubungkan Probe merah dan Probe hitam
kedalam terminal tegangan pada multimeter. Untuk
tegangan AC tidak memiliki polaritas positif ataupun
negatif. Hasilnya akan terlihat di layar hasil atau
penunjukan hasil ukur.
Mengukur Tegangan Bolak-Balik (AC)
02

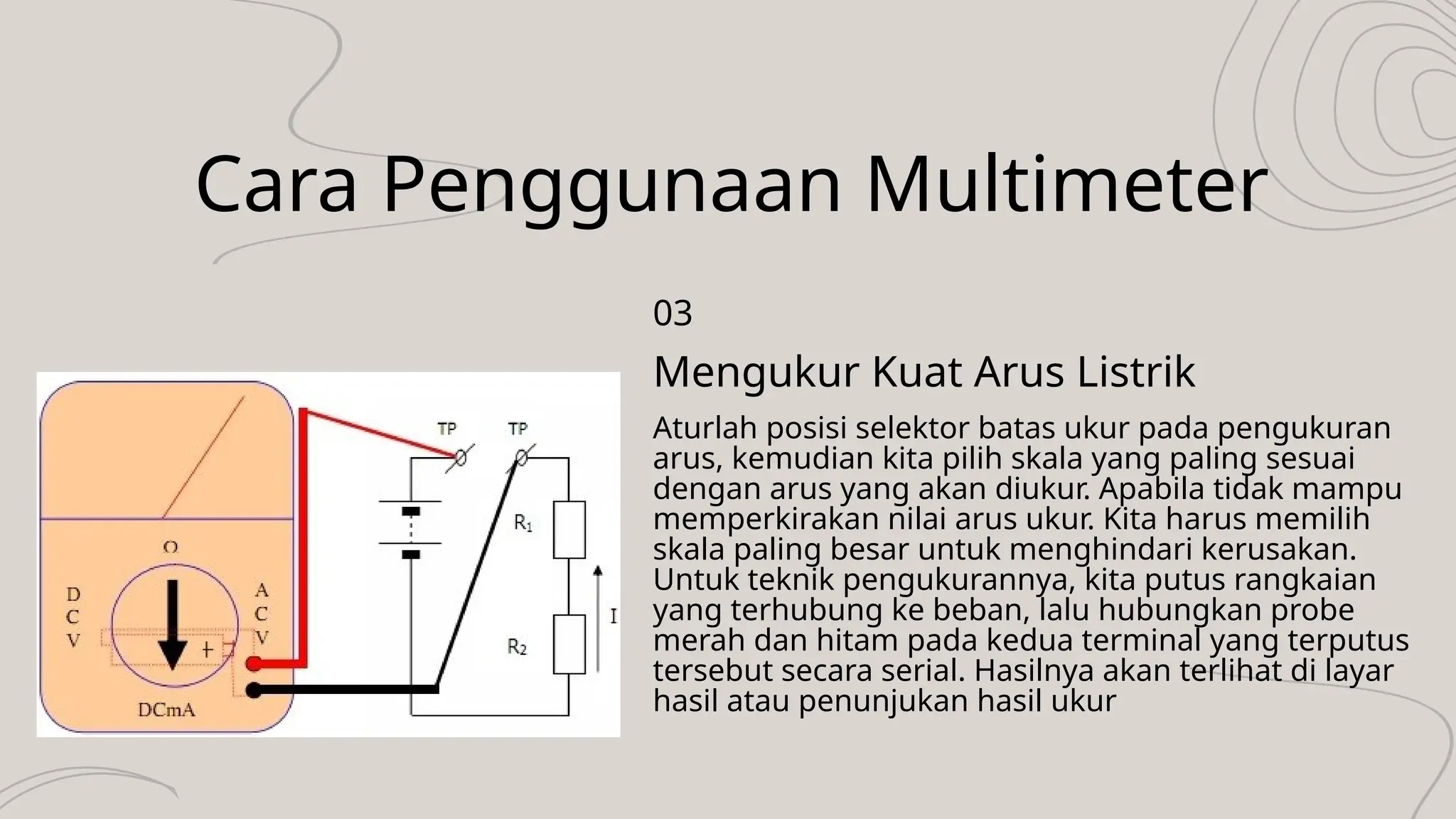

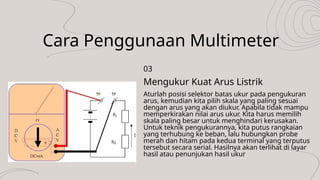

20. Cara Penggunaan Multimeter
Aturlah posisi selektor batas ukur pada pengukuran
arus, kemudian kita pilih skala yang paling sesuai
dengan arus yang akan diukur. Apabila tidak mampu
memperkirakan nilai arus ukur. Kita harus memilih
skala paling besar untuk menghindari kerusakan.
Untuk teknik pengukurannya, kita putus rangkaian
yang terhubung ke beban, lalu hubungkan probe
merah dan hitam pada kedua terminal yang terputus
tersebut secara serial. Hasilnya akan terlihat di layar
hasil atau penunjukan hasil ukur
Mengukur Kuat Arus Listrik
03

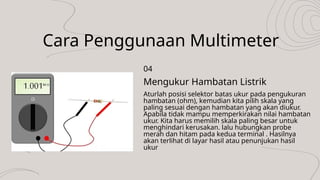

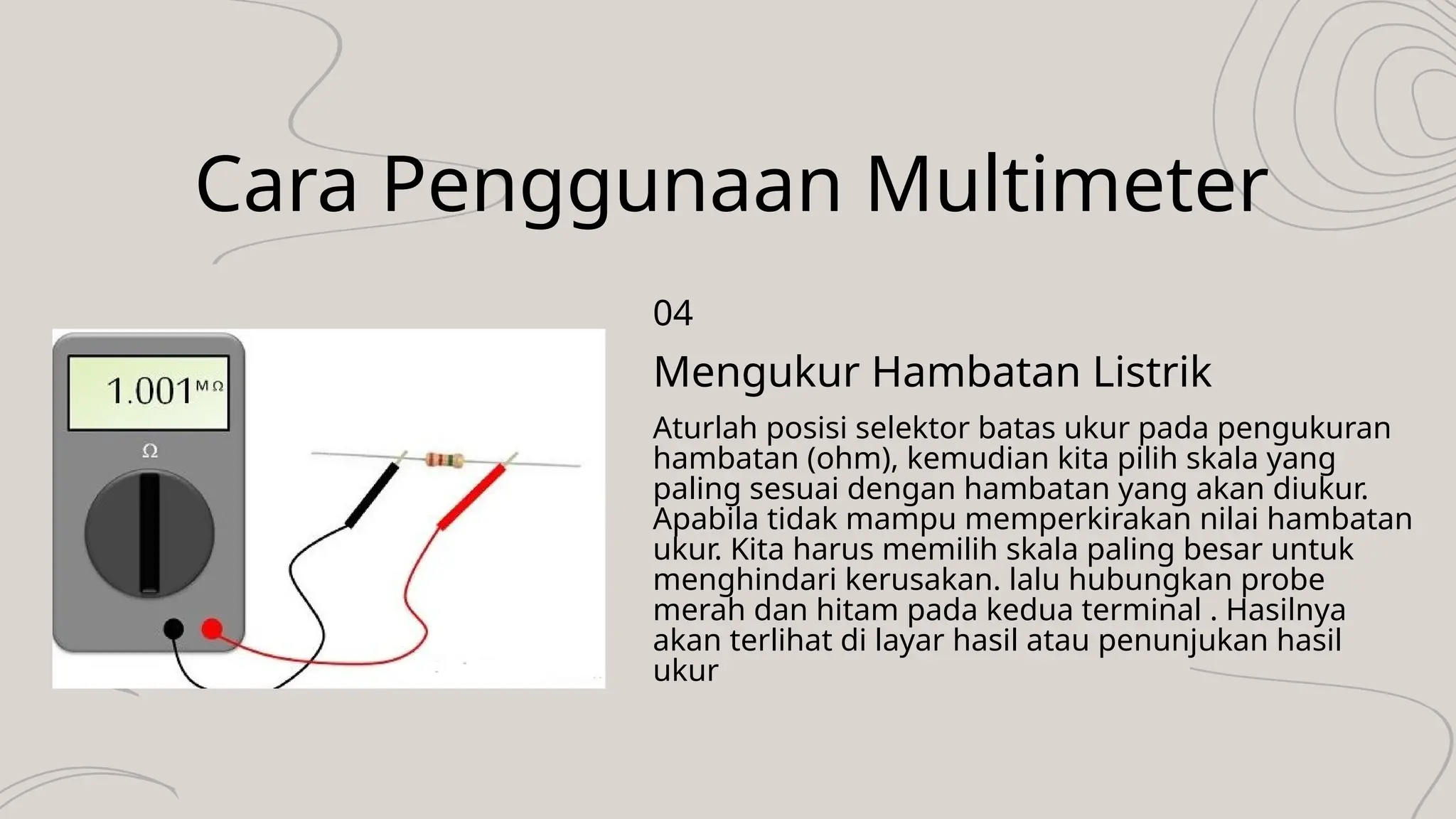

21. Cara Penggunaan Multimeter
Aturlah posisi selektor batas ukur pada pengukuran
hambatan (ohm), kemudian kita pilih skala yang
paling sesuai dengan hambatan yang akan diukur.
Apabila tidak mampu memperkirakan nilai hambatan
ukur. Kita harus memilih skala paling besar untuk
menghindari kerusakan. lalu hubungkan probe
merah dan hitam pada kedua terminal . Hasilnya
akan terlihat di layar hasil atau penunjukan hasil
ukur
Mengukur Hambatan Listrik
04

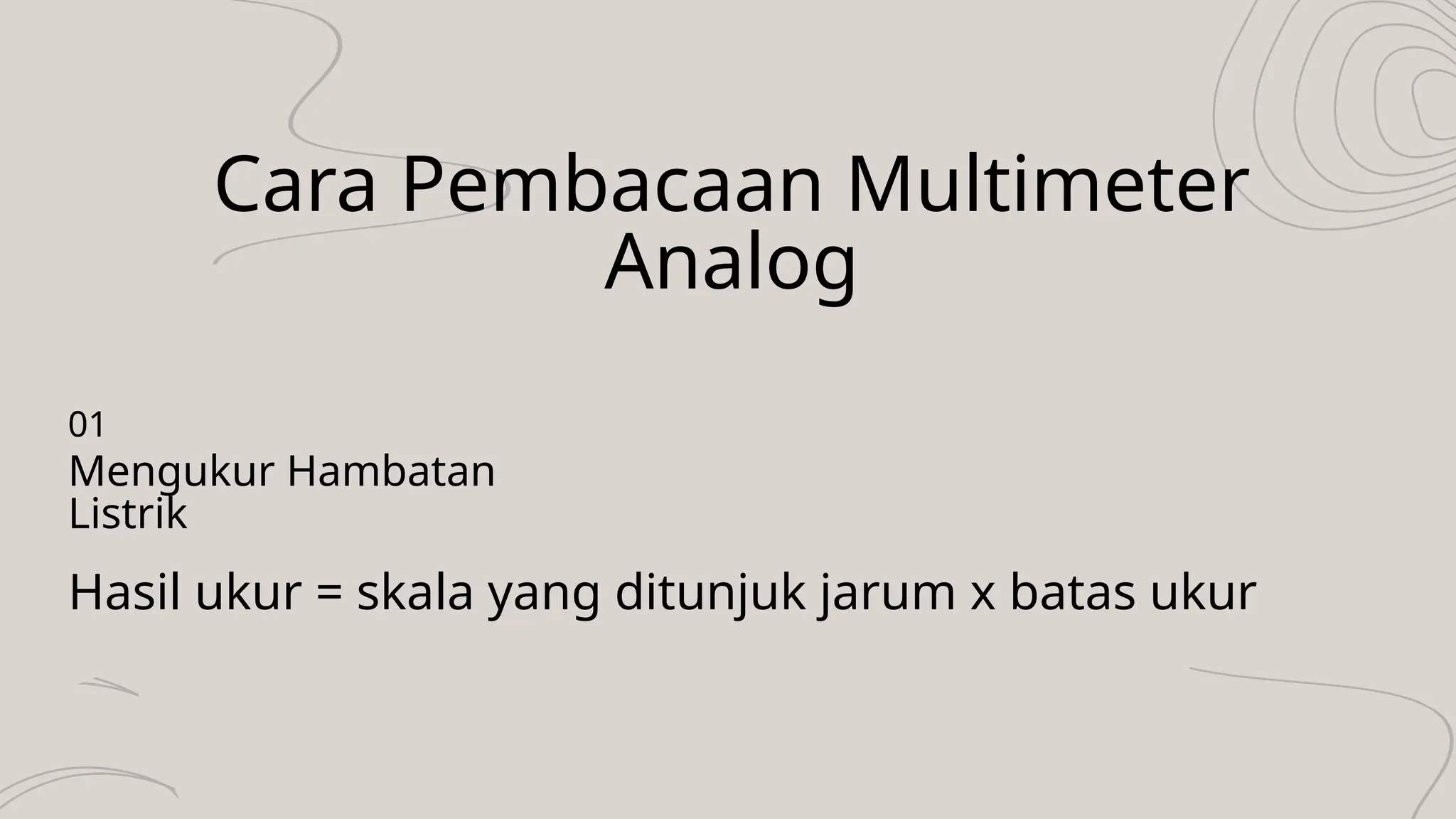

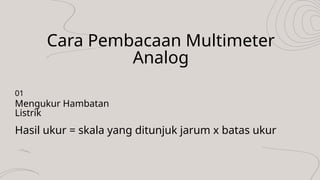

22. Cara Pembacaan Multimeter
Analog
Hasil ukur = skala yang ditunjuk jarum x batas ukur
Mengukur Hambatan
Listrik
01

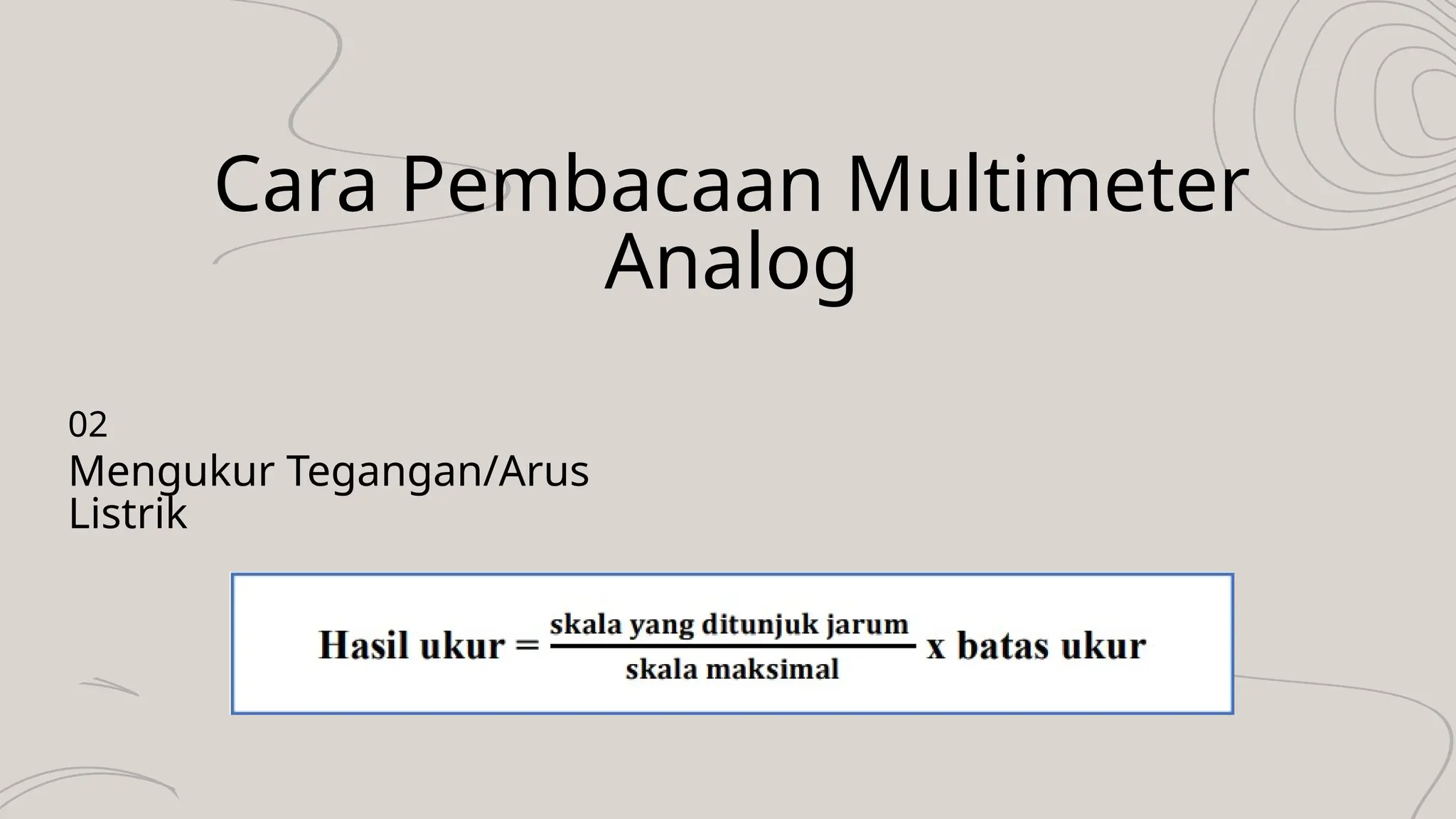

23. Cara Pembacaan Multimeter
Analog
Mengukur Tegangan/Arus
Listrik
02

24. Ada Pertanyaan ?
