Multimeter adalah alat ukur yang digunakan untuk mengukur tegangan, arus, dan tahanan, serta beberapa resistansi komponen elektronika. Terdapat dua jenis multimeter, yaitu analog dan digital, dengan berbagai fungsi tambahan seperti penguji dioda dan transistor. Penggunaan multimeter melibatkan pengaturan saklar pemilih dan koneksi test pin untuk pengukuran.

1. MULTIMETER
Oleh :
Nataniel Maraya
0925134049
LOGO

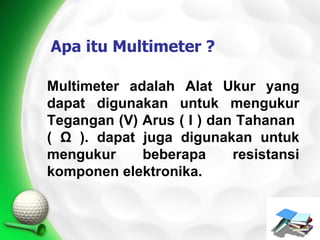

2. Apa itu Multimeter ?
Multimeter adalah Alat Ukur yang
dapat digunakan untuk mengukur
Tegangan (V) Arus ( I ) dan Tahanan
( Ω ). dapat juga digunakan untuk
mengukur beberapa resistansi
komponen elektronika.

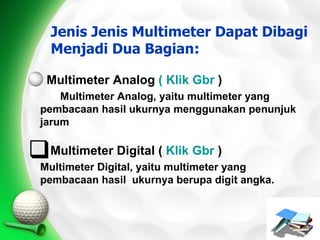

3. Jenis Jenis Multimeter Dapat Dibagi
Menjadi Dua Bagian:
Multimeter Analog ( Klik Gbr )
Multimeter Analog, yaitu multimeter yang
pembacaan hasil ukurnya menggunakan penunjuk
jarum
Multimeter Digital ( multimeter)yang
Multimeter Digital, yaitu
Klik Gbr
pembacaan hasil ukurnya berupa digit angka.

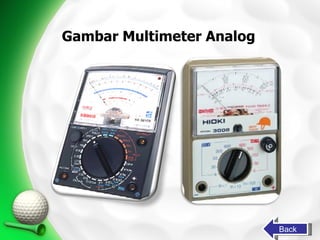

4. Gambar Multimeter Analog
Back

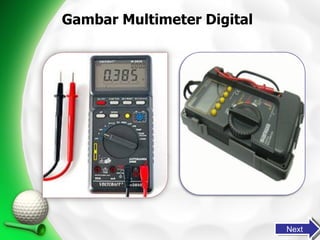

5. Gambar Multimeter Digital
Next

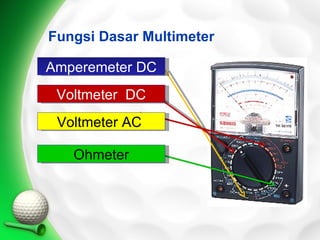

6. Fungsi Dasar Multimeter
Amperemeter DC
Voltmeter DC
Voltmeter AC
Ohmeter

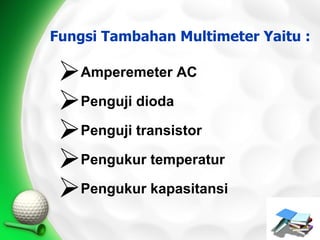

7. Fungsi Tambahan Multimeter Yaitu :
Amperemeter AC
Penguji dioda
Penguji transistor
Pengukur temperatur
Pengukur kapasitansi

8. Bagian Bagian Multimeter
1 Papan skala
3 Pengatur jarum skala
4 Knop pengatur nol ohm

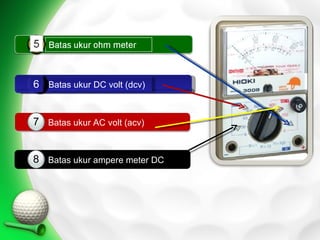

9. 6 Batas ukur DC volt (dcv)
7 Batas ukur AC volt (acv)
8
1 Batas ukur ampere meter DC

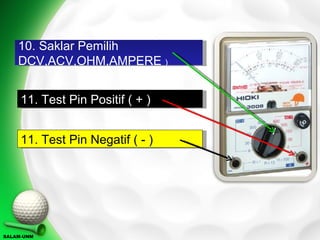

10. 10. Saklar Pemilih
DCV,ACV,OHM,AMPERE )
11. Test Pin Positif ( + )
11. Test Pin Negatif ( - )
SALAM-UNM

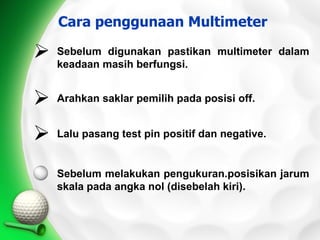

11. Cara penggunaan Multimeter
 Sebelum digunakan pastikan multimeter dalam
keadaan masih berfungsi.
 Arahkan saklar pemilih pada posisi off.
 Lalu pasang test pin positif dan negative.
Sebelum melakukan pengukuran.posisikan jarum
skala pada angka nol (disebelah kiri).

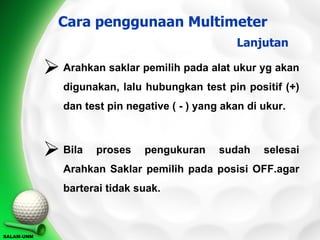

12. Cara penggunaan Multimeter
Lanjutan
 Arahkan saklar pemilih pada alat ukur yg akan
digunakan, lalu hubungkan test pin positif (+)
dan test pin negative ( - ) yang akan di ukur.
 Bila proses pengukuran sudah selesai
Arahkan Saklar pemilih pada posisi OFF.agar
barterai tidak suak.
SALAM-UNM

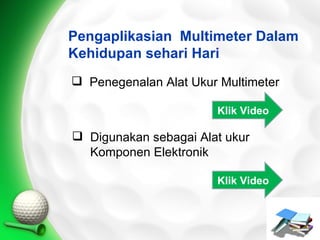

13. Pengaplikasian Multimeter Dalam
Kehidupan sehari Hari
 Penegenalan Alat Ukur Multimeter
Klik Video
 Digunakan sebagai Alat ukur
Komponen Elektronik
Klik Video
