Prezentarea Power Point la tema:Curentul electric alternativ

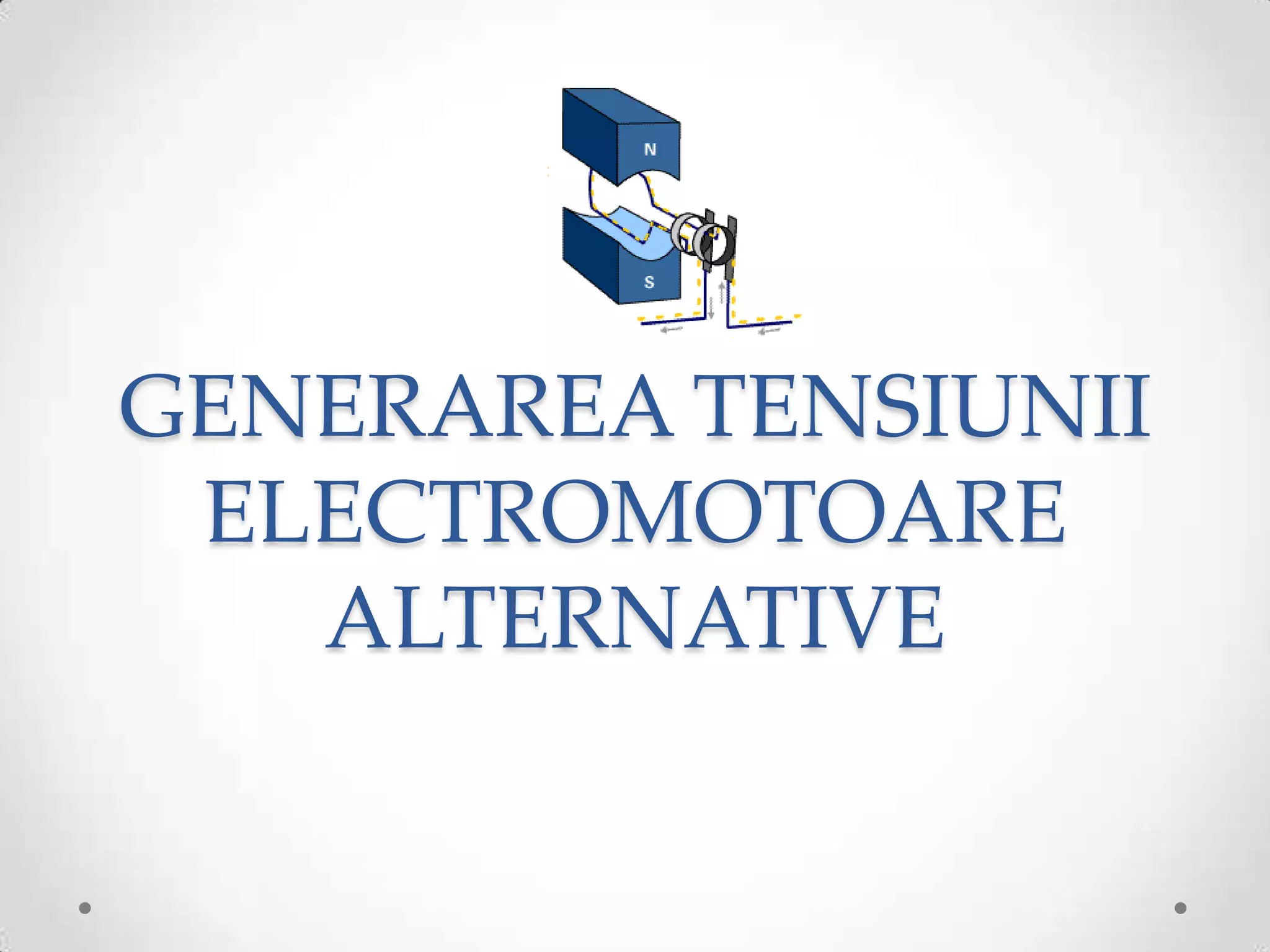

1. GENERAREA TENSIUNII
ELECTROMOTOARE
ALTERNATIVE

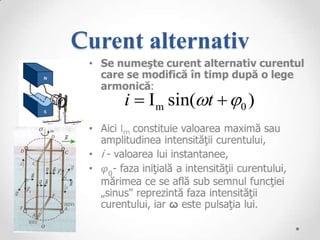

2. Curent alternativ
i  Im sin(t  0 )

3. Perioada și frecvența
2
  2
T

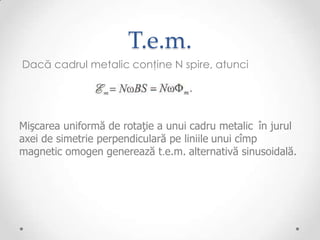

4. T.e.m.
Dacă cadrul metalic conţine N spire, atunci
Mişcarea uniformă de rotaţie a unui cadru metalic în jurul
axei de simetrie perpendiculară pe liniile unui cîmp
magnetic omogen generează t.e.m. alternativă sinusoidală.

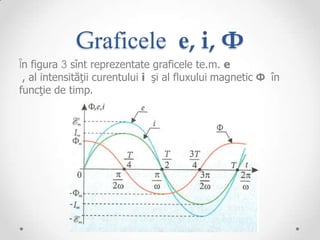

5. Graficele e, i, Φ
În figura 3 sînt reprezentate graficele te.m. e
, al intensităţii curentului i şi al fluxului magnetic Φ în
funcţie de timp.

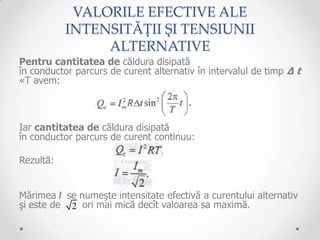

6. VALORILE EFECTIVE ALE
INTENSITĂȚII ȘI TENSIUNII
ALTERNATIVE
Pentru cantitatea de căldura disipată
în conductor parcurs de curent alternativ în intervalul de timp ∆ t
«T avem:
Iar cantitatea de căldura disipată
în conductor parcurs de curent continuu:
Rezultă:
Mărimea I se numeşte intensitate efectivă a curentului alternativ
şi este de 2 ori mai mică decît valoarea sa maximă.

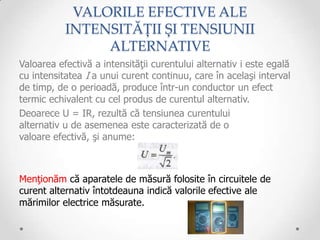

7. VALORILE EFECTIVE ALE
INTENSITĂȚII ȘI TENSIUNII
ALTERNATIVE
Valoarea efectivă a intensităţii curentului alternativ i este egală
cu intensitatea I a unui curent continuu, care în acelaşi interval
de timp, de o perioadă, produce într-un conductor un efect
termic echivalent cu cel produs de curentul alternativ.
Deoarece U = IR, rezultă că tensiunea curentului
alternativ u de asemenea este caracterizată de o
valoare efectivă, şi anume:
Menţionăm că aparatele de măsură folosite în circuitele de
curent alternativ întotdeauna indică valorile efective ale
mărimilor electrice măsurate.

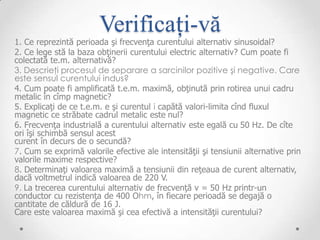

8. Verificați-vă
1. Ce reprezintă perioada şi frecvenţa curentului alternativ sinusoidal?
2. Ce lege stă la baza obţinerii curentului electric alternativ? Cum poate fi
colectată te.m. alternativă?
3. Descrieţi procesul de separare a sarcinilor pozitive şi negative. Care
este sensul curentului indus?
4. Cum poate fi amplificată t.e.m. maximă, obţinută prin rotirea unui cadru
metalic în cîmp magnetic?
5. Explicaţi de ce t.e.m. e şi curentul i capătă valori-limita cînd fluxul
magnetic ce străbate cadrul metalic este nul?
6. Frecvenţa industrială a curentului alternativ este egală cu 50 Hz. De cîte
ori îşi schimbă sensul acest
curent în decurs de o secundă?
7. Cum se exprimă valorile efective ale intensităţii şi tensiunii alternative prin
valorile maxime respective?
8. Determinaţi valoarea maximă a tensiunii din reţeaua de curent alternativ,
dacă voltmetrul indică valoarea de 220 V.
9. La trecerea curentului alternativ de frecvenţă v = 50 Hz printr-un
conductor cu rezistenţa de 400 Ohm, în fiecare perioadă se degajă o
cantitate de căldură de 16 J.
Care este valoarea maximă şi cea efectivă a intensităţii curentului?
