Документ описывает основные характеристики переменного тока, включая максимальную силу тока, мгновенные значения, фазу и частоту колебаний. Также рассматриваются параметры, связанные с выделением тепла в проводниках, и соответствие действующих значений переменного тока и напряжения. В документе содержатся вопросы для проверки понимания тематики, касающиеся электрической энергии, ее генерации и применения.

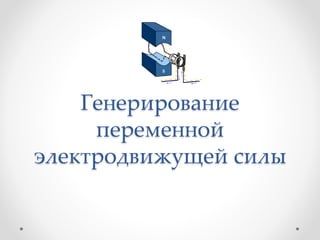

1. Генерирование
переменной
электродвижущей силы

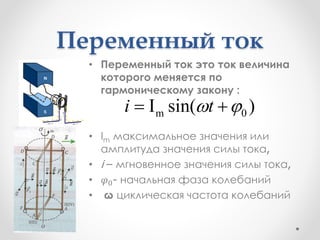

2. Переменный ток
• Переменный ток это ток величина
которого меняется по
гармоническому закону :
• Im максимальное значения или
амплитуда значения силы тока,
• i – мгновенное значения силы тока,
• 𝜑0- начальная фаза колебаний
• ω циклическая частота колебаний
m 0I sin( )i t  

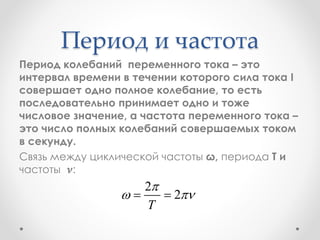

3. Период и частота
Период колебаний переменного тока – это
интервал времени в течении которого сила тока I
совершает одно полное колебание, то есть
последовательно принимает одно и тоже
числовое значение, а частота переменного тока –
это число полных колебаний совершаемых током
в секунду.
Связь между циклической частоты ω, периода T и
частоты 𝝂:
2
2
T

  

4. Э.Д.С.
Если рамка содержит N витков тогда
При равномерном вращение металлической
рамки вокруг оси симметрии, перпендикулярной
линиям однородного поля, возбуждается
переменная Э.Д.С. изменяющаяся по закону
синуса.

5. Графики Φ,e, i.

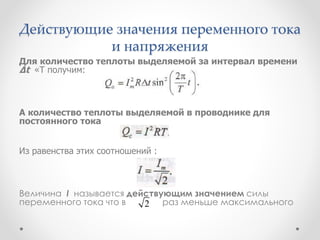

6. Действующие значения переменного тока
и напряжения
Для количество теплоты выделяемой за интервал времени
∆t «T получим:
А количество теплоты выделяемой в проводнике для
постоянного тока
Из равенства этих соотношений :
Величина I называется действующим значением силы
переменного тока что в раз меньше максимального2

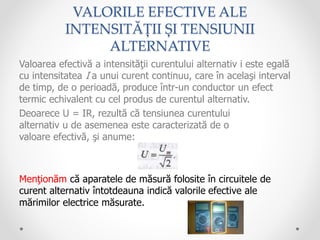

7. VALORILE EFECTIVE ALE
INTENSITĂȚII ȘI TENSIUNII
ALTERNATIVE
Valoarea efectivă a intensităţii curentului alternativ i este egală
cu intensitatea I a unui curent continuu, care în acelaşi interval
de timp, de o perioadă, produce într-un conductor un efect
termic echivalent cu cel produs de curentul alternativ.
Deoarece U = IR, rezultă că tensiunea curentului
alternativ u de asemenea este caracterizată de o
valoare efectivă, şi anume:
Menţionăm că aparatele de măsură folosite în circuitele de
curent alternativ întotdeauna indică valorile efective ale
mărimilor electrice măsurate.

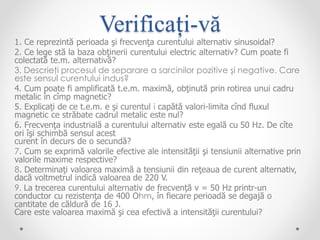

8. Verificați-vă
1. Ce reprezintă perioada şi frecvenţa curentului alternativ sinusoidal?
2. Ce lege stă la baza obţinerii curentului electric alternativ? Cum poate fi
colectată te.m. alternativă?
3. Descrieţi procesul de separare a sarcinilor pozitive şi negative. Care
este sensul curentului indus?
4. Cum poate fi amplificată t.e.m. maximă, obţinută prin rotirea unui cadru
metalic în cîmp magnetic?
5. Explicaţi de ce t.e.m. e şi curentul i capătă valori-limita cînd fluxul
magnetic ce străbate cadrul metalic este nul?
6. Frecvenţa industrială a curentului alternativ este egală cu 50 Hz. De cîte
ori îşi schimbă sensul acest
curent în decurs de o secundă?
7. Cum se exprimă valorile efective ale intensităţii şi tensiunii alternative prin
valorile maxime respective?
8. Determinaţi valoarea maximă a tensiunii din reţeaua de curent alternativ,
dacă voltmetrul indică valoarea de 220 V.
9. La trecerea curentului alternativ de frecvenţă v = 50 Hz printr-un
conductor cu rezistenţa de 400 Ohm, în fiecare perioadă se degajă o
cantitate de căldură de 16 J.
Care este valoarea maximă şi cea efectivă a intensităţii curentului?
