Generarea curentului electric alternativ
- 1. Generarea tensiunii electricealternative Piele Valentina 26.05.2015 Clasa a x-a s Profesor îndrumător:Apostol Ghiță

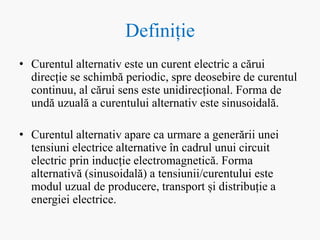

- 2. Definiție • Curentul alternativeste un curent electric a cărui direcție se schimbă periodic, spre deosebire de curentul continuu, al cărui sens este unidirecțional. Forma de undă uzuală a curentului alternativ este sinusoidală. • Curentul alternativ apare ca urmare a generării unei tensiuni electrice alternative în cadrul unui circuit electric prin inducție electromagnetică. Forma alternativă (sinusoidală) a tensiunii/curentului este modul uzual de producere, transport și distribuție a energiei electrice.

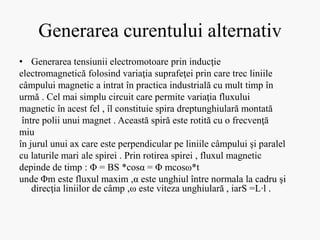

- 3. Generarea curentului alternativ •Generarea tensiunii electromotoare prin inducţie electromagnetică folosind variaţia suprafeţei prin care trec liniile câmpului magnetic a intrat în practica industrială cu mult timp în urmă . Cel mai simplu circuit care permite variaţia fluxului magnetic în acest fel , îl constituie spira dreptunghiulară montată între polii unui magnet . Această spiră este rotită cu o frecvenţă miu în jurul unui ax care este perpendicular pe liniile câmpului şi paralel cu laturile mari ale spirei . Prin rotirea spirei , fluxul magnetic depinde de timp : Φ = BS *cosα = Φ mcosω*t unde Φm este fluxul maxim ,α este unghiul între normala la cadru şi direcţia liniilor de câmp ,ω este viteza unghiulară , iarS =L∙l .

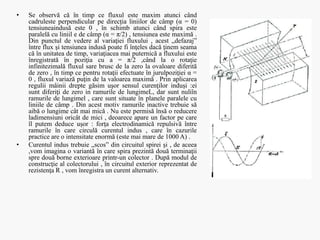

- 4. • Se observăcă în timp ce fluxul este maxim atunci când cadruleste perpendicular pe direcţia liniilor de câmp (α = 0) tensiuneaindusă este 0 , în schimb atunci când spira este paralelă cu liniil e de câmp (α = π/2) , tensiunea este maximă . Din punctul de vedere al variaţiei fluxului , acest „defazaj” între flux şi tensiunea indusă poate fi înţeles dacă ţinem seama că în unitatea de timp, variaţiacea mai puternică a fluxului este înregistrată în poziţia cu a = π/2 ,când la o rotaţie infinitezimală fluxul sare brusc de la zero la ovaloare diferită de zero , în timp ce pentru rotaţii efectuate în jurulpoziţiei α = 0 , fluxul variază puţin de la valoarea maximă . Prin aplicarea regulii mâinii drepte găsim uşor sensul curenţilor induşi :ei sunt diferiţi de zero in ramurile de lungimeL, dar sunt nuliîn ramurile de lungimel , care sunt situate în planele paralele cu liniile de câmp . Din acest motiv ramurile inactive trebuie să aibă o lungime cât mai mică . Nu este permisă însă o reducere ladimensiuni oricât de mici , deoarece apare un factor pe care îl putem deduce uşor : forţa electrodinamică repulsivă între ramurile în care circulă curentul indus , care în cazurile practice are o intensitate enormă (este mai mare de 1000 A) . • Curentul indus trebuie „scos” din circuitul spirei şi , de aceea ,vom imagina o variantă în care spira prezintă două terminaţii spre două borne exterioare printr-un colector . După modul de construcţie al colectorului , în circuitul exterior reprezentat de rezistenţa R , vom înregistra un curent alternativ.

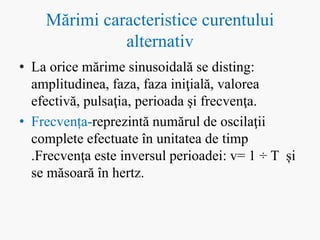

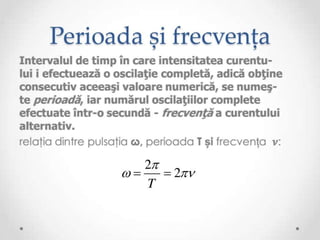

- 5. Mărimi caracteristice curentului alternativ •La orice mărime sinusoidală se disting: amplitudinea, faza, faza iniţială, valorea efectivă, pulsaţia, perioada şi frecvenţa. • Frecvența-reprezintă numărul de oscilaţii complete efectuate în unitatea de timp .Frecvenţa este inversul perioadei: v= 1 ÷ T și se măsoară în hertz.

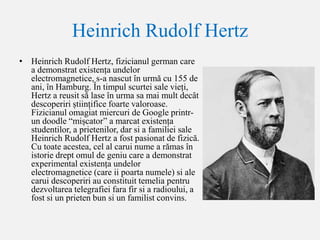

- 9. Heinrich Rudolf Hertz •Heinrich Rudolf Hertz, fizicianul german care a demonstrat existența undelor electromagnetice, s-a nascut în urmă cu 155 de ani, în Hamburg. În timpul scurtei sale vieți, Hertz a reusit să lase în urma sa mai mult decât descoperiri științifice foarte valoroase. Fizicianul omagiat miercuri de Google printr- un doodle “mișcator” a marcat existența studentilor, a prietenilor, dar si a familiei sale Heinrich Rudolf Hertz a fost pasionat de fizică. Cu toate acestea, cel al carui nume a rămas în istorie drept omul de geniu care a demonstrat experimental existența undelor electromagnetice (care ii poarta numele) si ale carui descoperiri au constituit temelia pentru dezvoltarea telegrafiei fara fir si a radioului, a fost si un prieten bun si un familist convins.

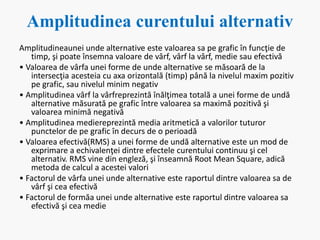

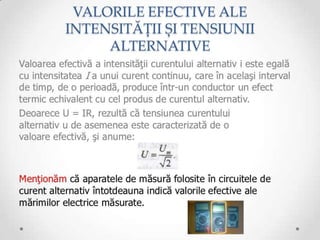

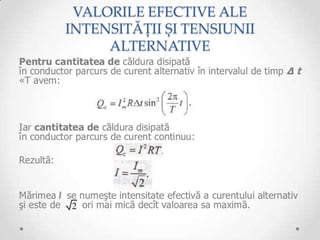

- 10. Amplitudinea curentului alternativ Amplitudineauneiunde alternative este valoarea sa pe grafic în funcţie de timp, şi poate însemna valoare de vârf, vârf la vârf, medie sau efectivă • Valoarea de vârfa unei forme de unde alternative se măsoară de la intersecţia acesteia cu axa orizontală (timp) până la nivelul maxim pozitiv pe grafic, sau nivelul minim negativ • Amplitudinea vârf la vârfreprezintă înălţimea totală a unei forme de undă alternative măsurată pe grafic între valoarea sa maximă pozitivă şi valoarea minimă negativă • Amplitudinea mediereprezintă media aritmetică a valorilor tuturor punctelor de pe grafic în decurs de o perioadă • Valoarea efectivă(RMS) a unei forme de undă alternative este un mod de exprimare a echivalenţei dintre efectele curentului continuu şi cel alternativ. RMS vine din engleză, şi înseamnă Root Mean Square, adică metoda de calcul a acestei valori • Factorul de vârfa unei unde alternative este raportul dintre valoarea sa de vârf şi cea efectivă • Factorul de formăa unei unde alternative este raportul dintre valoarea sa efectivă şi cea medie

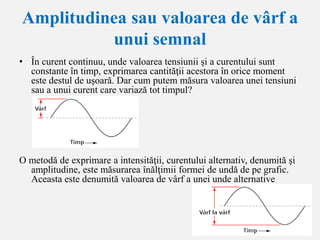

- 11. Amplitudinea sau valoareade vârf a unui semnal • În curent continuu, unde valoarea tensiunii şi a curentului sunt constante în timp, exprimarea cantităţii acestora în orice moment este destul de uşoară. Dar cum putem măsura valoarea unei tensiuni sau a unui curent care variază tot timpul? O metodă de exprimare a intensităţii, curentului alternativ, denumită şi amplitudine, este măsurarea înălţimii formei de undă de pe grafic. Aceasta este denumită valoarea de vârf a unei unde alternative

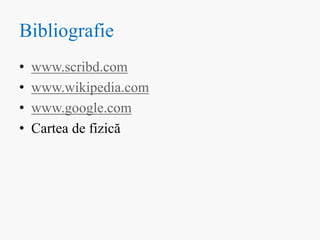

- 12. Bibliografie • www.scribd.com • www.wikipedia.com •www.google.com • Cartea de fizică
