1. Chapter 4
Instalasi dan Konfigurasi Dasar Mikrotik
A. Instalasi Mikrotik Pada VirtualBox
Pada praktikum ini kita akan melakukan instalasi Mikrotik lewat VirtualBox, untuk proses
instalasi dapat mengikuti perintah berikut.
1. Siapkan VirutalBox dan jalankan aplikasi virtualbox dengan cara mengklik double pada
icon virtualbox
2. Pada layar kerja Virtualbox seperti pada dibawah ini, klik tombol New
Name : Mikrotik
Type : Other
Version : Other/Unknown

2. 3. Selanjutnya lakukan Konfigurasi Ukuran Virtual Memory untuk mesin virtual yang akan
kita bangun. Lalu klik Next
4. Setelah melakukan konfigurasi ukuran memory lanjutkan dengan melakukan konfigurasi
ukuran Hard disk virtual untuk mesin server virtual. Klik Menu Create

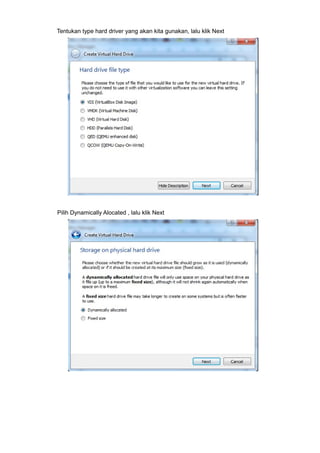

3. Tentukan type hard driver yang akan kita gunakan, lalu klik Next
Pilih Dynamically Alocated , lalu klik Next

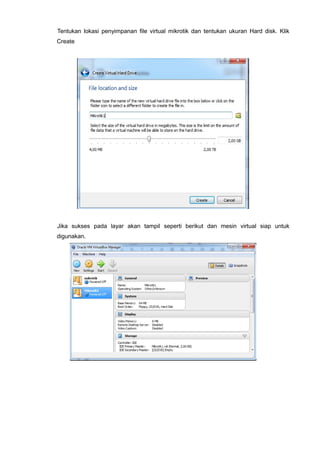

4. Tentukan lokasi penyimpanan file virtual mikrotik dan tentukan ukuran Hard disk. Klik
Create
Jika sukses pada layar akan tampil seperti berikut dan mesin virtual siap untuk
digunakan.

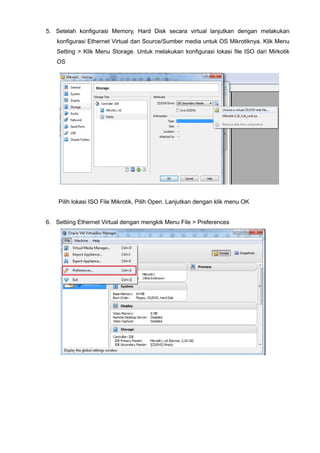

5. 5. Setelah konfigurasi Memory, Hard Disk secara virtual lanjutkan dengan melakukan
konfigurasi Ethernet Virtual dan Source/Sumber media untuk OS Mikrotiknya. Klik Menu
Setting > Klik Menu Storage. Untuk melakukan konfigurasi lokasi file ISO dari Mirkotik
OS
Pilih lokasi ISO File Mikrotik, Pilih Open. Lanjutkan dengan klik menu OK
6. Settiing Ethernet Virtual dengan mengkik Menu File > Preferences

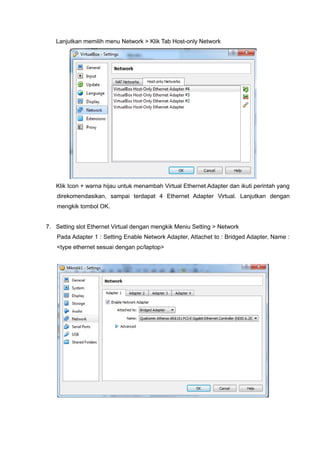

6. Lanjutkan memilih menu Network > Klik Tab Host-only Network
Klik Icon + warna hijau untuk menambah Virtual Ethernet Adapter dan ikuti perintah yang
direkomendasikan, sampai terdapat 4 Ethernet Adapter Virtual. Lanjutkan dengan
mengkik tombol OK.
7. Setting slot Ethernet Virtual dengan mengkik Meniu Setting > Network
Pada Adapter 1 : Setting Enable Network Adapter, Attachet to : Bridged Adapter, Name :
<type ethernet sesuai dengan pc/laptop>

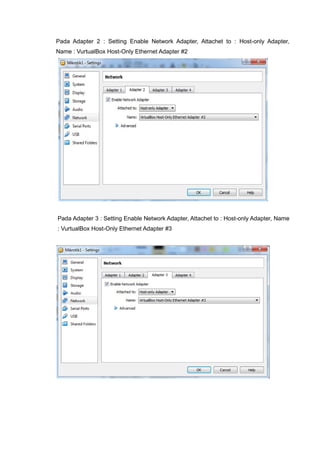

7. Pada Adapter 2 : Setting Enable Network Adapter, Attachet to : Host-only Adapter,
Name : VurtualBox Host-Only Ethernet Adapter #2
Pada Adapter 3 : Setting Enable Network Adapter, Attachet to : Host-only Adapter, Name
: VurtualBox Host-Only Ethernet Adapter #3

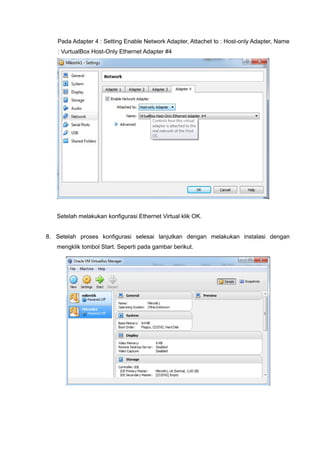

8. Pada Adapter 4 : Setting Enable Network Adapter, Attachet to : Host-only Adapter, Name
: VurtualBox Host-Only Ethernet Adapter #4
Setelah melakukan konfigurasi Ethernet Virtual klik OK.
8. Setelah proses konfigurasi selesai lanjutkan dengan melakukan instalasi dengan
mengklik tombol Start. Seperti pada gambar berikut.

9. Pada layar akan tampil layar Welcome to Mikrotik Router Software Instalation
Tekan tombol 'a' untuk memilih semua paket yang akan di install
Lankjutkan dengan mengklik tombol 'i' untuk melakukan instalasi paket.

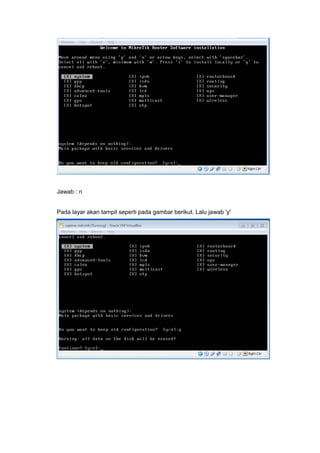

10. Jawab : n
Pada layar akan tampil seperti pada gambar berikut. Lalu jawab 'y'

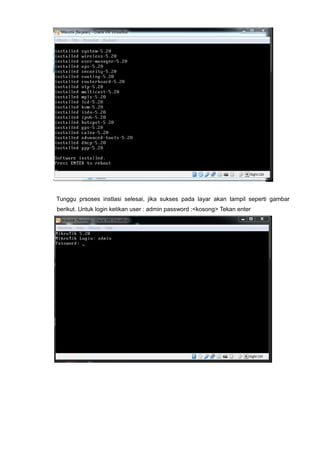

11. Tunggu prsoses instlasi selesai, jika sukses pada layar akan tampil seperti gambar
berikut. Untuk login ketikan user : admin password :<kosong> Tekan enter

12. 9. Setelah proses instalasi selesai, agar tidak terus melakukan booting dari ISO Linux kita
harus melakukan unmound source ISO Mikrotik dengan klik kanan pada Virutal Disk lalu
hilangkan centang Mikrotik.x.x.x.ISO lalu ikuti perintah yang direkomendasikan, lanjutkan
dengan melakukan restart.
10. Untuk bisa melakukan konfigurasi dari Winbox langkah awal yang harus dilakukan
adalah melakukan konfigurasi IP Address Ethernet pada Mikrotik.
Melihat interfaces yang terdeteksi oleh mikrotik dengan menjalankan perintah berikut
pada konsul.
#interfaces print
Hasilnya seperti pada gambar
Melakukan konfigurasi IP Address pada ether2
#ip address add address=192.168.2.1 netmask=255.255.255.0 network=192.168.2.0
broadcast=192.168.2.255 interface=ether2 <enter>

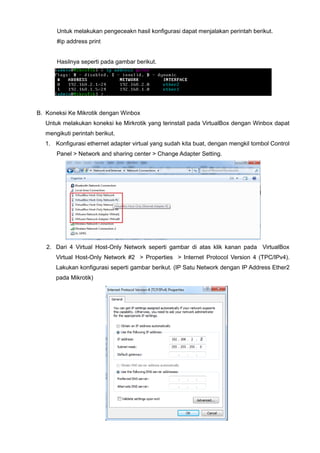

13. Untuk melakukan pengeceakn hasil konfigurasi dapat menjalakan perintah berikut.
#ip address print
Hasilnya seperti pada gambar berikut.
B. Koneksi Ke Mikrotik dengan Winbox
Untuk melakukan koneksi ke Mirkrotik yang terinstall pada VirtualBox dengan Winbox dapat
mengikuti perintah berikut.
1. Konfigurasi ethernet adapter virtual yang sudah kita buat, dengan mengkil tombol Control
Panel > Network and sharing center > Change Adapter Setting.
2. Dari 4 Virtual Host-Only Network seperti gambar di atas klik kanan pada VirtualBox
Virtual Host-Only Network #2 > Properties > Internet Protocol Version 4 (TPC/IPv4).
Lakukan konfigurasi seperti gambar berikut. (IP Satu Network dengan IP Address Ether2
pada Mikrotik)

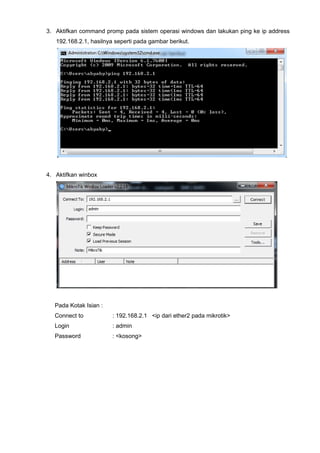

14. 3. Aktifkan command promp pada sistem operasi windows dan lakukan ping ke ip address
192.168.2.1, hasilnya seperti pada gambar berikut.
4. Aktifkan winbox
Pada Kotak Isian :
Connect to : 192.168.2.1 <ip dari ether2 pada mikrotik>
Login : admin
Password : <kosong>

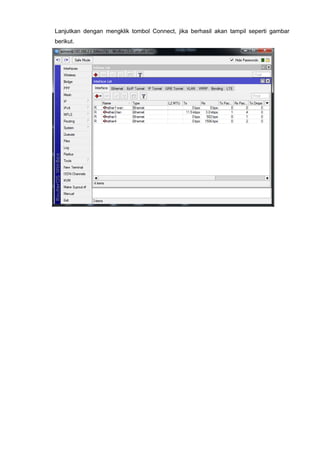

15. Lanjutkan dengan mengklik tombol Connect, jika berhasil akan tampil seperti gambar
berikut.
