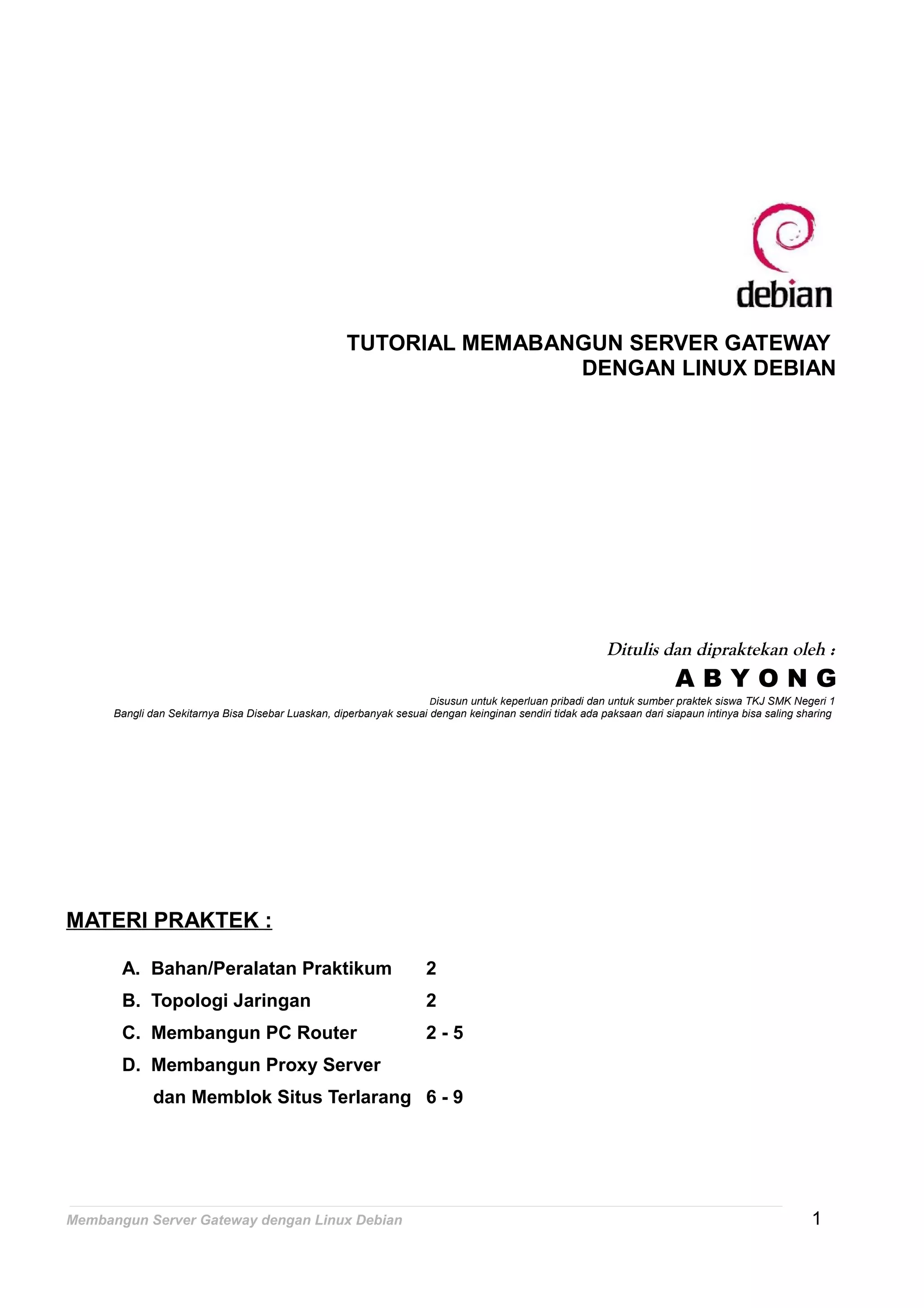

1. TUTORIAL MEMABANGUN SERVER GATEWAY
DENGAN LINUX DEBIAN
Ditulis dan dipraktekan oleh :
A B Y O N G
Disusun untuk keperluan pribadi dan untuk sumber praktek siswa TKJ SMK Negeri 1
Bangli dan Sekitarnya Bisa Disebar Luaskan, diperbanyak sesuai dengan keinginan sendiri tidak ada paksaan dari siapaun intinya bisa saling sharing
MATERI PRAKTEK :
A. Bahan/Peralatan Praktikum 2
B. Topologi Jaringan 2
C. Membangun PC Router 2 - 5
D. Membangun Proxy Server
dan Memblok Situs Terlarang 6 - 9
Membangun Server Gateway dengan Linux Debian 1

2. A. Bahan/Peralatan Praktikum
Bahan praktikum yang diperlukan yang diperlukan adalah sebagai berikut.
1. 1 (satu) unit PC Server dengan 2 NIC
2. 1 (satu) unit switch
3. Kabel dengan koneksi straight (lurus)
4. Koneksi internet
5. Toolkit jaringan
B. Topologi Jaringan
Topolologi jaringan yang akan dibangun seperti berikut.
C. Membangun PC Router
Pada konfigurasi router ini kita ilustrasikan seperti berikut :
Ethernet 0 atau eth0 : Terkoneksi dengan Internet dengan pengalamatan IP
128.10.10.2/24
Ethernet 1 atau eth1 : Terkoneksi dengan LAN (Local Area Network) dengan
pengalamatan IP 192.168.50.1/24
Konfigurasi Client :
IP address : 192.168.50.0/24
Gateway : 192.168.50.1
DNS 1 : 192.168.50.1
DNS 2 : 128.10.10.1
Dari ilustrasi di atas dapat kita melakukan konfigurasi router seperti berikut :
Membangun Server Gateway dengan Linux Debian 2

3. 1. Konfigurasi Interfaces
Untuk melakukan konfigurasi interfaces pada linux debian jalankan perintah berikut.
# nano /etc/network/interfaces
Edit filenya seperti berikut.
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 128.10.10.2
netmask 255.255.255.0
broadcast 128.10.10.255
network 128.10.10.0
gateway 128.10.10.1
auto eth1
iface eth1 inet static
address 192.168.50.1
netmask 255.255.255.0
network 192.168.50.0
broadcast 192.168.50.255
Jika sudah simpan hasil konfigurasi dengan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
Restart interfaces dengan menjalankan perintah berikut.
# /etc/init.d/networking restart
Hasil yang ditampilkan :
Reconfiguring network interfaces...done
Setelah restart interface sukses lakukan pengecekan ip address yang bari kita
masukan pada konfigurasi interfaces, dengan menjalankan perintah berikut.
# ifconfig
Membangun Server Gateway dengan Linux Debian 3

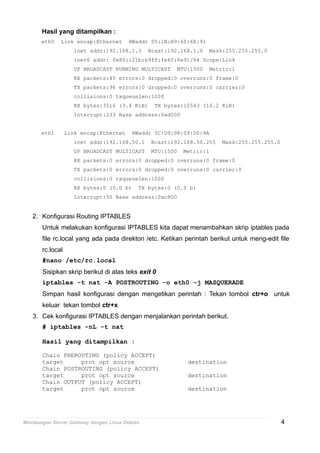

4. Hasil yang ditampilkan :
eth0 Link encap:Ethernet HWaddr 00:1B:B9:60:6E:91
inet addr:192.168.1.3 Bcast:192.168.1.0 Mask:255.255.255.0
inet6 addr: fe80::21b:b9ff:fe60:6e91/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:45 errors:0 dropped:0 overruns:0 frame:0
TX packets:96 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:3516 (3.4 KiB) TX bytes:10543 (10.2 KiB)
Interrupt:233 Base address:0xd000
eth1 Link encap:Ethernet HWaddr 5C:D9:98:09:D0:9A
inet addr:192.168.50.1 Bcast:192.168.50.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)
Interrupt:50 Base address:0xc800
2. Konfigurasi Routing IPTABLES
Untuk melakukan konfigurasi IPTABLES kita dapat menambahkan skrip iptables pada
file rc.local yang ada pada direktori /etc. Ketikan perintah berikut untuk meng-edit file
rc.local
#nano /etc/rc.local
Sisipkan skrip berikut di atas teks exit 0
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
Simpan hasil konfigurasi dengan mengetikan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
3. Cek konfigurasi IPTABLES dengan menjalankan perintah berikut.
# iptables -nL -t nat
Hasil yang ditampilkan :
Chain PREROUTING (policy ACCEPT)
target prot opt source destination
Chain POSTROUTING (policy ACCEPT)
target prot opt source destination
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
Membangun Server Gateway dengan Linux Debian 4

5. 4. Cek DNS nameserver dengan menjalankan perintah berikut.
#nano /etc/resolv.conf
Edit file resolv.conf dengan menyisipkan skrip berikut.
Search 128.10.10.1
nameserver 128.10.10.1
nameserver 202.134.1.10
Simpan hasil konfigurasi dengan mengetikan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
Catatan kecil :
Search : menentukan daftar nama domain yang digunakan untuk mencari nama host
nameserver : keyword ini bisa digunakan beberapa kali, menentukan allamat IP dari server DNS
yang digunakan oleh Name Resolver
5. Konfigurasi IP Forward
Untuk mengkonfigurasi IP Forward kita tinggal melakukan edit file sysctl.conf yang
ada pada direktori /etc. Jalankan perintah berikut untuk melakukan edit file
sysctl.conf
# nano /etc/sysctl.conf
Edit filenya dengan menghilangkan tanda (#) didepan masing skrip berikut.
net.ipv4.conf.default.rp_filter=1
net.ipv4.conf.default.forwarding=1
net.ipv6.conf.default.forwarding=1
Simpan hasil konfigurasi dengan mengetikan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
6. Restart PC Server Anda
7. Konfigurasi IP Client
IP Address :192.168.50.2
Netmask :255.255.255.0
Default Gateway :192.168.50.1
DNS :128.10.10.1
8. Jika belum di pasang kabel dari Internet ke Eth0, dari Eth1 ke switch workstation dan
dari switch workstation ke client lakukan hal tersebut, lalu lakukakan pengujian
9. Dari client lakukan pengujian koneksi dengan melakukan perintah ping ke ip server
C:ping 128.10.10.2
C:ping 192.168.50.1
C:ping 128.10.10.1
Semua hasil ping di atas harus reply jika ada pesen Request Time Out lakukan
pengecekan konfigurasi server.
10.Pada client lakukan browsing website yang anda inginkan.
Membangun Server Gateway dengan Linux Debian 5

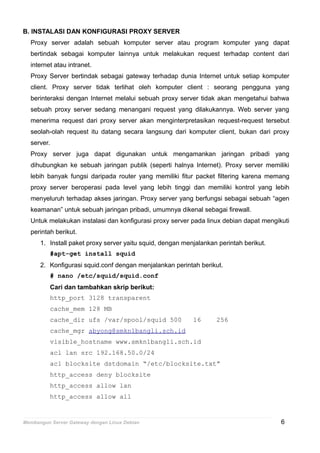

6. B. INSTALASI DAN KONFIGURASI PROXY SERVER
Proxy server adalah sebuah komputer server atau program komputer yang dapat
bertindak sebagai komputer lainnya untuk melakukan request terhadap content dari
internet atau intranet.
Proxy Server bertindak sebagai gateway terhadap dunia Internet untuk setiap komputer
client. Proxy server tidak terlihat oleh komputer client : seorang pengguna yang
berinteraksi dengan Internet melalui sebuah proxy server tidak akan mengetahui bahwa
sebuah proxy server sedang menangani request yang dilakukannya. Web server yang
menerima request dari proxy server akan menginterpretasikan request-request tersebut
seolah-olah request itu datang secara langsung dari komputer client, bukan dari proxy
server.
Proxy server juga dapat digunakan untuk mengamankan jaringan pribadi yang
dihubungkan ke sebuah jaringan publik (seperti halnya Internet). Proxy server memiliki
lebih banyak fungsi daripada router yang memiliki fitur packet filtering karena memang
proxy server beroperasi pada level yang lebih tinggi dan memiliki kontrol yang lebih
menyeluruh terhadap akses jaringan. Proxy server yang berfungsi sebagai sebuah “agen
keamanan” untuk sebuah jaringan pribadi, umumnya dikenal sebagai firewall.
Untuk melakukan instalasi dan konfigurasi proxy server pada linux debian dapat mengikuti
perintah berikut.
1. Install paket proxy server yaitu squid, dengan menjalankan perintah berikut.
#apt-get install squid
2. Konfigurasi squid.conf dengan menjalankan perintah berikut.
# nano /etc/squid/squid.conf
Cari dan tambahkan skrip berikut:
http_port 3128 transparent
cache_mem 128 MB
cache_dir ufs /var/spool/squid 500 16 256
cache_mgr abyong@smkn1bangli.sch.id
visible_hostname www.smkn1bangli.sch.id
acl lan src 192.168.50.0/24
acl blocksite dstdomain “/etc/blocksite.txt”
http_access deny blocksite
http_access allow lan
http_access allow all
Membangun Server Gateway dengan Linux Debian 6

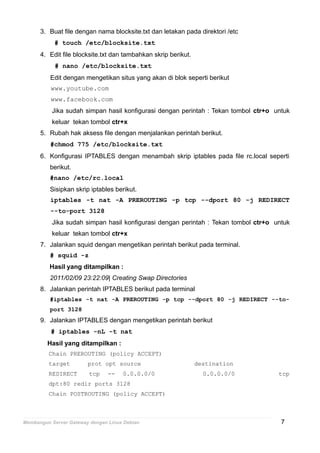

7. 3. Buat file dengan nama blocksite.txt dan letakan pada direktori /etc
# touch /etc/blocksite.txt
4. Edit file blocksite.txt dan tambahkan skrip berikut.
# nano /etc/blocksite.txt
Edit dengan mengetikan situs yang akan di blok seperti berikut
www.youtube.com
www.facebook.com
Jika sudah simpan hasil konfigurasi dengan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
5. Rubah hak aksess file dengan menjalankan perintah berikut.
#chmod 775 /etc/blocksite.txt
6. Konfigurasi IPTABLES dengan menambah skrip iptables pada file rc.local seperti
berikut.
#nano /etc/rc.local
Sisipkan skrip iptables berikut.
iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT
--to-port 3128
Jika sudah simpan hasil konfigurasi dengan perintah : Tekan tombol ctr+o untuk
keluar tekan tombol ctr+x
7. Jalankan squid dengan mengetikan perintah berikut pada terminal.
# squid -z
Hasil yang ditampilkan :
2011/02/09 23:22:09| Creating Swap Directories
8. Jalankan perintah IPTABLES berikut pada terminal
#iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-
port 3128
9. Jalankan IPTABLES dengan mengetikan perintah berikut
# iptables -nL -t nat
Hasil yang ditampilkan :
Chain PREROUTING (policy ACCEPT)
target prot opt source destination
REDIRECT tcp -- 0.0.0.0/0 0.0.0.0/0 tcp
dpt:80 redir ports 3128
Chain POSTROUTING (policy ACCEPT)
Membangun Server Gateway dengan Linux Debian 7

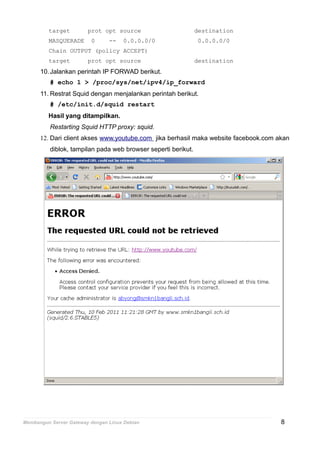

8. target prot opt source destination
MASQUERADE 0 -- 0.0.0.0/0 0.0.0.0/0
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
10.Jalankan perintah IP FORWAD berikut.
# echo 1 > /proc/sys/net/ipv4/ip_forward
11. Restrat Squid dengan menjalankan perintah berikut.
# /etc/init.d/squid restart
Hasil yang ditampilkan.
Restarting Squid HTTP proxy: squid.
12. Dari client akses www.youtube.com jika berhasil maka website facebook.com akan
diblok, tampilan pada web browser seperti berikut.
Membangun Server Gateway dengan Linux Debian 8

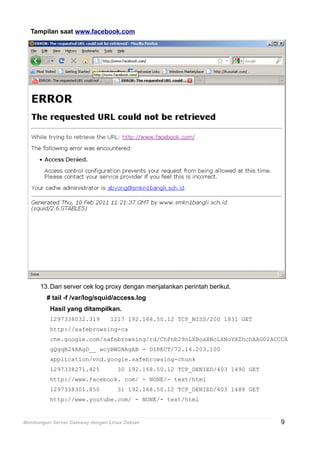

9. Tampilan saat www.facebook.com
13.Dari server cek log proxy dengan menjalankan perintah berikut.
# tail -f /var/log/squid/access.log
Hasil yang ditampilkan.
1297338032.319 1217 192.168.50.12 TCP_MISS/200 1831 GET
http://safebrowsing-ca
che.google.com/safebrowsing/rd/ChFnb29nLXBoaXNoLXNoYXZhchAAGO2ACCCA
gQgqB24AAgD__ wcyBW0AAgAB - DIRECT/72.14.203.100
application/vnd.google.safebrowsing-chunk
1297338271.425 30 192.168.50.12 TCP_DENIED/403 1490 GET
http://www.facebook. com/ - NONE/- text/html
1297338301.850 31 192.168.50.12 TCP_DENIED/403 1488 GET
http://www.youtube.com/ - NONE/- text/html
Membangun Server Gateway dengan Linux Debian 9

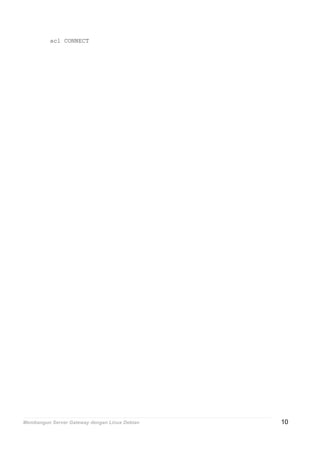

10. acl CONNECT
