1. KONFIGURASI
VIA VIRTUALBOX
RANGGA RIKI PRASETYA

2. PENDAHULUAN
Dengan rahmat Tuhan yang Maha Esa tentunya serta limpahan rahmatnya
Atas segala rahmatnya kita masih diberikan kesehatan,
Serta tidak lupa puja dan puji syukur
Atas junjungan besar Nabi Besar Muhammad SAW
Yang selama ini menjadi pedoman dan panutan kita
Dan dengan ini saya menulis / membuat suatu Modul
Tentang konfigurasi Mikrotik Via VirtualBox
Dan semoga dengan terbuatnya Modul ini
Semoga dapat di terima , dipahami serta diamalkan

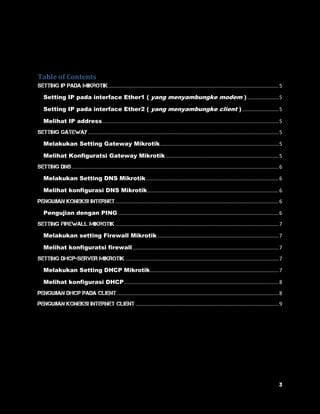

3. Table of Contents
Setting IP Pada Mikrotik ...................................................................................................................... 5
Setting IP pada interface Ether1 ( yang menyambungke modem ) ...................... 5
Setting IP pada interface Ether2 ( yang menyambungke client ) ......................... 5
Melihat IP address .......................................................................................................................... 5
Setting gateway .................................................................................................................................... 5
Melakukan Setting Gateway Mikrotik .................................................................................. 5
Melihat Konfiguratsi Gateway Mikrotik .............................................................................. 5
Setting DNs ............................................................................................................................................... 6
Melakukan Setting DNS Mikrotik ............................................................................................ 6
Melihat konfigurasi DNS Mikrotik ........................................................................................... 6
Pengujian koneksi internet ................................................................................................................. 6
Pengujian dengan PING ............................................................................................................... 6
setting firewall mikrotik ................................................................................................................. 7
Melakukan setting Firewall Mikrotik .................................................................................... 7
Melihat konfiguratsi firewall ..................................................................................................... 7
SETTING DHCP-SERVER MIKROTIK .......................................................................................................... 7
Melakukan Setting DHCP Mikrotik ......................................................................................... 7
Melihat konfigurasi DHCP ........................................................................................................... 8
Pengujian dhcp pada client ................................................................................................................ 8
Pengujian koneksi internet client ................................................................................................... 9

4. Internet/
Modem
ISP
IP : 157.11.10.2/16
Mikrotik
Ether1 :
IP : 157.11.10.1/16
Gateway : 157.11.10.2
Ether 2 :
IP : 12.11.10.1/8
Client :
IP : DHCP
Modem Mikrotik
Client

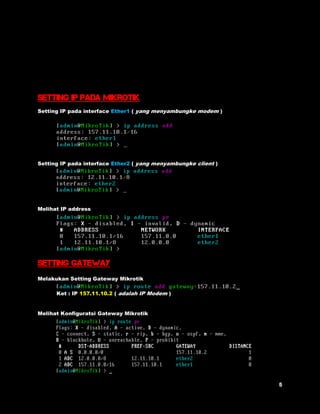

5. Setting IP Pada Mikrotik
Setting IP pada interface Ether1 ( yang menyambungke modem )
Setting IP pada interface Ether2 ( yang menyambungke client )
Melihat IP address
Setting gateway
Melakukan Setting Gateway Mikrotik
Ket : IP 157.11.10.2 ( adalah IP Modem )
Melihat Konfiguratsi Gateway Mikrotik

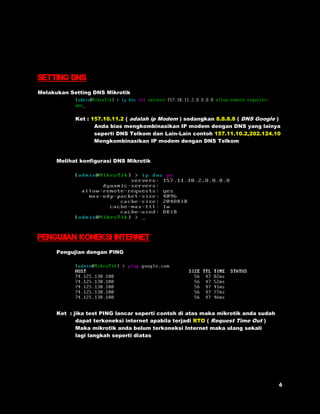

6. Setting DNs
Melakukan Setting DNS Mikrotik
Ket : 157.10.11.2 ( adalah ip Modem ) sedangkan 8.8.8.8 ( DNS Google )
Anda bias mengkombinasikan IP modem dengan DNS yang lainya
seperti DNS Telkom dan Lain-Lain contoh 157.11.10.2,202.124.10
Mengkombinasikan IP modem dengan DNS Telkom
Melihat konfigurasi DNS Mikrotik
Pengujian koneksi internet
Pengujian dengan PING
Ket : jika test PING lancar seperti contoh di atas maka mikrotik anda sudah
dapat terkoneksi internet apabila terjadi RTO ( Request Time Out )
Maka mikrotik anda belum terkoneksi Internet maka ulang sekali
lagi langkah seperti diatas

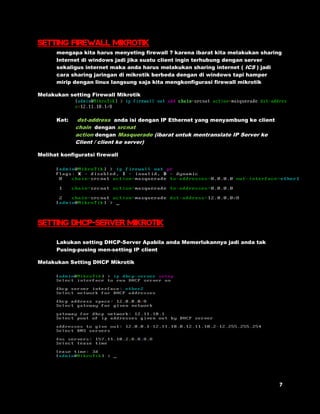

7. setting firewall mikrotik
mengapa kita harus menyeting firewall ? karena ibarat kita melakukan sharing
Internet di windows jadi jika suatu client ingin terhubung dengan server
sekaligus internet maka anda harus melakukan sharing internet ( ICS ) jadi
cara sharing jaringan di mikrotik berbeda dengan di windows tapi hamper
mirip dengan linux langsung saja kita mengkonfigurasi firewall mikrotik
Melakukan setting Firewall Mikrotik
Ket: dst-address anda isi dengan IP Ethernet yang menyambung ke client
chain dengan srcnat
action dengan Masquerade (ibarat untuk mentranslate IP Server ke
Client / client ke server)
Melihat konfiguratsi firewall
SETTING DHCP-SERVER MIKROTIK
Lakukan setting DHCP-Server Apabila anda Memerlukannya jadi anda tak
Pusing-pusing men-setting IP client
Melakukan Setting DHCP Mikrotik

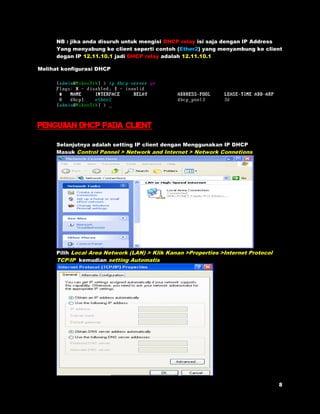

8. NB : jika anda disuruh untuk mengisi DHCP relay isi saja dengan IP Address
Yang menyabung ke client seperti contoh (Ether2) yang menyambung ke client
degan IP 12.11.10.1 jadi DHCP relay adalah 12.11.10.1
Melihat konfigurasi DHCP
Pengujian dhcp pada client
Selanjutnya adalah setting IP client dengan Menggunakan IP DHCP
Masuk Control Pannel > Network and Internet > Network Connetions
Pilih Local Area Network (LAN) > Klik Kanan >Properties >Internet Protocol
TCP/IP kemudian setting Automatis

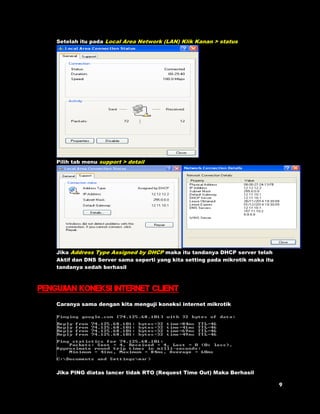

9. Setelah itu pada Local Area Network (LAN) Klik Kanan > status
Pilih tab menu support > detail
Jika Address Type Assigned by DHCP maka itu tandanya DHCP server telah
Aktif dan DNS Server sama seperti yang kita setting pada mikrotik maka itu
tandanya sedah berhasil
Pengujian koneksi internet client
Caranya sama dengan kita menguji koneksi internet mikrotik
Jika PING diatas lancer tidak RTO (Request Time Out) Maka Berhasil

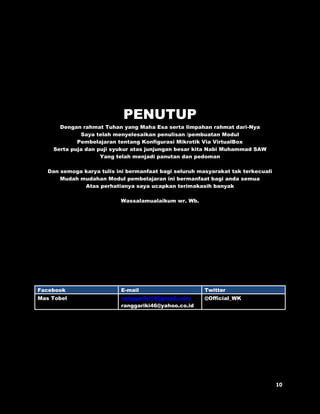

10. PENUTUP
Dengan rahmat Tuhan yang Maha Esa serta limpahan rahmat dari-Nya
Saya telah menyelesaikan penulisan /pembuatan Modul
Pembelajaran tentang Konfigurasi Mikrotik Via VirtualBox
Serta puja dan puji syukur atas junjungan besar kita Nabi Muhammad SAW
Yang telah menjadi panutan dan pedoman
Dan semoga karya tulis ini bermanfaat bagi seluruh masyarakat tak terkecuali
Mudah mudahan Modul pembelajaran ini bermanfaat bagi anda semua
Atas perhatianya saya ucapkan terimakasih banyak
Wassalamualaikum wr. Wb.
