Il documento evidenzia l'importanza delle tecnologie avanzate e dei serramenti nella riqualificazione edilizia, con focus su isolamento termico e acustico, impermeabilità e sicurezza delle vetrate. Viene presentato un sistema di pareti vetrate 'vista' e si discute della situazione attuale del parco immobiliare in Italia, in cui il 50% degli edifici è obsoleto e responsabile di alte emissioni di CO2. Infine, viene sottolineata l'importanza della posa certificata e della formazione continua per garantire la qualità e la sicurezza dei materiali utilizzati.

1. www.finstral.com
L’importanza di
tecnologie applicative
e serramenti
all’avanguardia per la
riqualificazione
edilizia

2. www.finstral.com
 Isolamento termico e acustico
(DL.311 E DPCM 5-12-97): valori fisici.
 Impermeabilità –aria-acqua-vento
(UNI 11173 e UNI EN 12207 -12208 -12210).
 Vetrature „intelligenti“ b.e. e /o a controllo solare (DPR n.59).
 Schermi esterni (D.L.311).
 Marcatura CE (EN 14351 -1).
 Studio applicazione serramento-controtelaio muratura (UNI 10818).

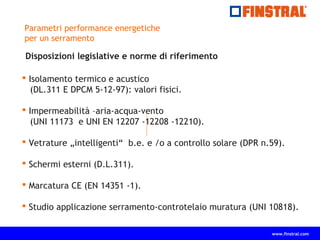

Parametri performance energetiche
per un serramento
Disposizioni legislative e norme di riferimento

3. 3
www.finstral.com ©
www.finstral.com

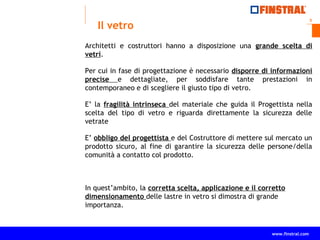

Il vetro
Architetti e costruttori hanno a disposizione una grande scelta di
vetri.
Per cui in fase di progettazione è necessario disporre di informazioni
precise e dettagliate, per soddisfare tante prestazioni in
contemporaneo e di scegliere il giusto tipo di vetro.
E’ la fragilità intrinseca del materiale che guida il Progettista nella
scelta del tipo di vetro e riguarda direttamente la sicurezza delle
vetrate
E’ obbligo del progettista e del Costruttore di mettere sul mercato un
prodotto sicuro, al fine di garantire la sicurezza delle persone/della
comunità a contatto col prodotto.
In quest’ambito, la corretta scelta, applicazione e il corretto
dimensionamento delle lastre in vetro si dimostra di grande
importanza.

4. 4
www.finstral.com ©
www.finstral.com

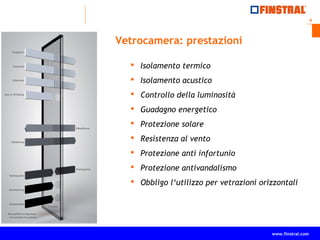

Vetrocamera: prestazioni
 Isolamento termico
 Isolamento acustico
 Controllo della luminosità
 Guadagno energetico
 Protezione solare
 Resistenza al vento
 Protezione anti infortunio
 Protezione antivandalismo
 Obbligo l‘utilizzo per vetrazioni orizzontali

5. 5
www.finstral.com ©
www.finstral.com

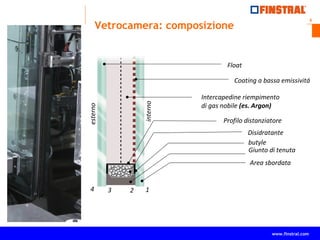

Vetrocamera: composizione
Float
Intercapedine riempimento
di gas nobile (es. Argon)
Profilo distanziatore
Disidratante
Giunto di tenuta
Coating a bassa emissivitá
4 3 2 1
esterno
interno
Area sbordata
butyle

6. www.finstral.com

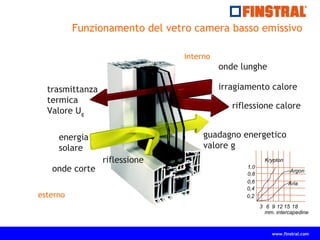

Funzionamento del vetro camera basso emissivo
3 6 9 12 15 18
Krypton
Argon
Aria
mm. intercapedine
0,2
0,4
0,6
0,8
1,0
energia
solare
irragiamento calore
guadagno energetico
valore g
riflessione calore
trasmittanza
termica
Valore Ug
onde corte
onde lunghe
riflessione
esterno
interno

7. 7
www.finstral.com ©
www.finstral.com

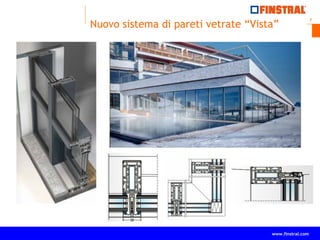

Nuovo sistema di pareti vetrate “Vista”

8. 8
www.finstral.com ©
www.finstral.com09/07/15

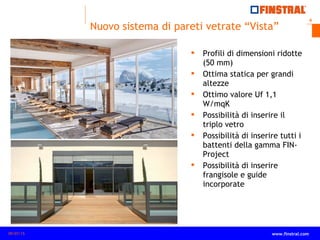

Nuovo sistema di pareti vetrate “Vista”
 Profili di dimensioni ridotte
(50 mm)
 Ottima statica per grandi
altezze
 Ottimo valore Uf 1,1
W/mqK
 Possibilità di inserire il
triplo vetro
 Possibilità di inserire tutti i
battenti della gamma FIN-
Project
 Possibilità di inserire
frangisole e guide
incorporate

9. www.finstral.com

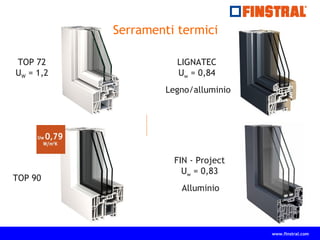

LIGNATEC
Uw = 0,84
TOP 90
Serramenti termici
TOP 72
UW = 1,2
FIN - Project
Uw = 0,83
Legno/alluminio
Alluminio

10. www.finstral.com

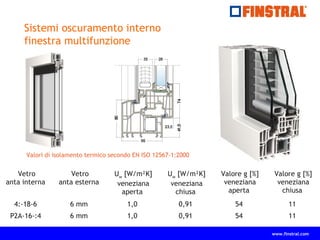

Sistemi oscuramento interno
finestra multifunzione
Valori di isolamento termico secondo EN ISO 12567-1:2000
Vetro
anta interna
Vetro
anta esterna
Uw
[W/m²K]
veneziana
aperta
Uw
[W/m²K]
veneziana
chiusa
Valore g [%]
veneziana
aperta
Valore g [%]
veneziana
chiusa
4:-18-6 6 mm 1,0 0,91 54 11
P2A-16-:4 6 mm 1,0 0,91 54 11

11. 11
www.finstral.com ©
www.finstral.com

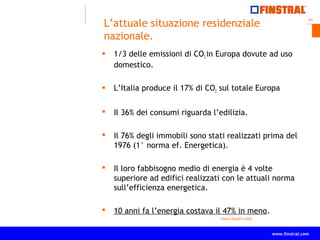

L’attuale situazione residenziale
nazionale.
 1/3 delle emissioni di CO2 in Europa dovute ad uso
domestico.
 L’Italia produce il 17% di CO2 sul totale Europa
 Il 36% dei consumi riguarda l’edilizia.
 Il 76% degli immobili sono stati realizzati prima del
1976 (1° norma ef. Energetica).
 Il loro fabbisogno medio di energia è 4 volte
superiore ad edifici realizzati con le attuali norma
sull’efficienza energetica.
 10 anni fa l’energia costava il 47% in meno.
Fonte RoadTo 2020

12. 12
www.finstral.com ©
www.finstral.com

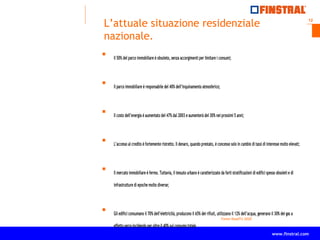

L’attuale situazione residenziale
nazionale.
 Il 50% del parco immobiliare è obsoleto, senza accorgimenti per limitare i consumi;
 Il parco immobiliare è responsabile del 40% dell’inquinamento atmosferico;
 Il costo dell’energia è aumentato del 47% dal 2003 e aumenterà del 30% nei prossimi 5 anni;
 L’accesso al credito è fortemente ristretto. Il denaro, quando prestato, è concesso solo in cambio di tassi di interesse molto elevati;
 Il mercato immobiliare è fermo. Tuttavia, il tessuto urbano è caratterizzato da forti stratificazioni di edifici spesso obsoleti e di
infrastrutture di epoche molto diverse;
 Gli edifici consumano il 70% dell’elettricità, producono il 65% dei rifiuti, utilizzano il 12% dell’acqua, generano il 30% dei gas a
effetto serra incidendo per oltre il 40% sul consumo totale.
Fonte RoadTo 2020

13. 13
www.finstral.com ©
www.finstral.com
Veloce e pulito, smontaggio delle vecchie ante, senza opere murarie.
Il montaggio e l’organizzazione del lavoro sono gestiti dallo stesso fornitore.
La sostituzione
Il vecchio telaio
non viene
eliminato, ma
funge da falso
telaio per essere
rivestito.
Vantaggi: assenza
di opere murarie
Miglioramento
comfort abitativo.
Particolari coprifili
ricoprono le fughe
rimanenti interne
ed esterne
Sistema studiato
specificamente per le
esigenze di rinnovo e
risanamento

14. 14
www.finstral.com ©
www.finstral.com

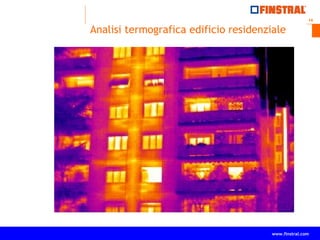

Analisi termografica edificio residenziale

15. 15
www.finstral.com ©
www.finstral.com
Le curve isoterme prima della sostituzione

16. 16
www.finstral.com ©
www.finstral.com

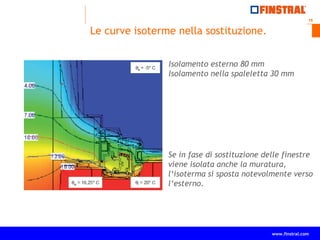

Le curve isoterme nella sostituzione.
Isolamento esterno 80 mm
Isolamento nella spaleletta 30 mm
Se in fase di sostituzione delle finestre
viene isolata anche la muratura,
l‘isoterma si sposta notevolmente verso
l‘esterno.

17. 17
www.finstral.com ©
www.finstral.com
www.infissialberti.it
Perché il quarto lato è importante?
12,5 °C 17 °C

18. 18
www.finstral.com ©
www.finstral.com09/07/15
Controtelaio isolato
 Il sistema applicativo garantisce
> un elevato isolamento termico,
> ottima tenuta e
> statica costruttiva
 Eliminazione del ponte termico
grazie all’inserimento di ulteriori
profili
(vedi soglia inferiore)
 eliminazione di coprifilature
antiestetiche e costose

19. 19
www.finstral.com ©
www.finstral.com09/07/15
Posa certificata.
 Documentazione
- applicazioni di posa validate ed approvate
- verifica dei materiali idonei per la posa
 Formazione
- continua
- contenuti approvati e
- trasmessi a tutti collaboratori
 Controllo
- Audit in cantiere
- con personale specializzato
- analisi delle criticità e azioni migliorative
 Verifiche esterne
- ente specializzato, autorevole, indipendente

20. 20
www.finstral.com ©
www.finstral.com09/07/15

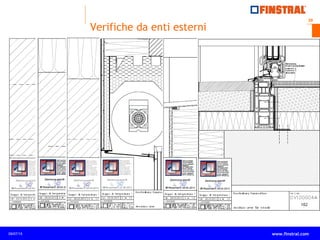

Verifiche da enti esterni

21. www.finstral.com
GRAZIE DELLA VOSTRA ATTENZIONE
www.finstral.com
Certificazione ISO 9001 Qualità, ISO 14001 Ambiente,
Sicurezza sul lavoro secondo BS OHSAS 18001
