PLC

1. Ete 7023 control
system
2.0 Merekabentuk Sistem Kawalan
Logik: Carta Alir
Oleh : Cikgu Hidayah

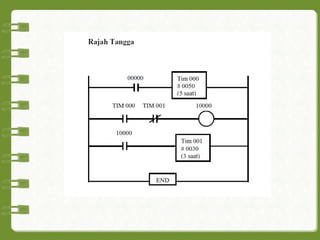

2. 1. Tukarkan kod mnemonik kepada rajah
tangga.
Ingat ke?

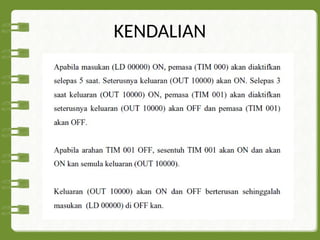

4. KENDALIAN

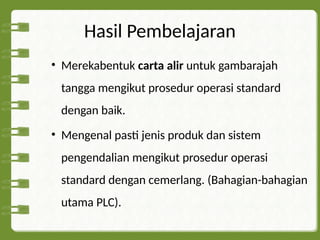

5. Hasil Pembelajaran
• Merekabentuk carta alir untuk gambarajah
tangga mengikut prosedur operasi standard
dengan baik.
• Mengenal pasti jenis produk dan sistem
pengendalian mengikut prosedur operasi
standard dengan cemerlang. (Bahagian-bahagian
utama PLC).

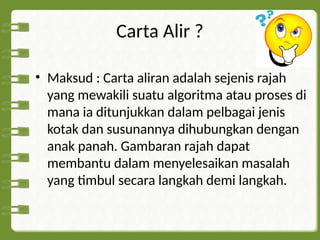

6. Carta Alir ?
• Maksud : Carta aliran adalah sejenis rajah
yang mewakili suatu algoritma atau proses di
mana ia ditunjukkan dalam pelbagai jenis
kotak dan susunannya dihubungkan dengan
anak panah. Gambaran rajah dapat
membantu dalam menyelesaikan masalah
yang timbul secara langkah demi langkah.

8. SIMBOL & FUNGSI

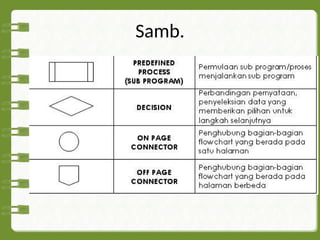

9. Samb.

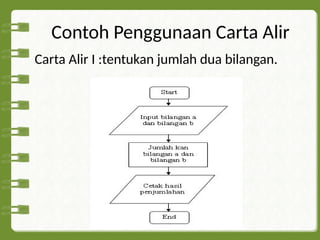

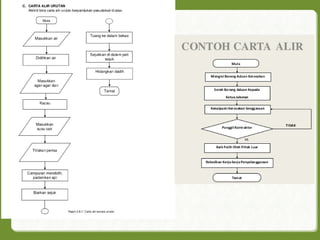

10. Contoh Penggunaan Carta Alir
Carta Alir I :tentukan jumlah dua bilangan.

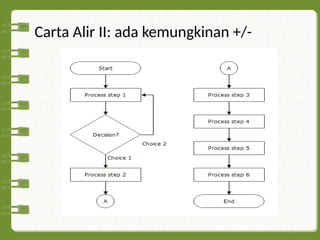

11. Carta Alir II: ada kemungkinan +/-

12. RUJUK NOTA YANG
DIBERI

13. Ete 7023 control
system
3.0 Membangun Spesifikasi Teknikal:
Bahagian-bahagian utama PLC.
Oleh : Cikgu Hidayah

14. Rajah Blok PLC

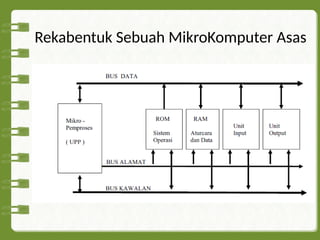

15. Rekabentuk Sebuah MikroKomputer Asas

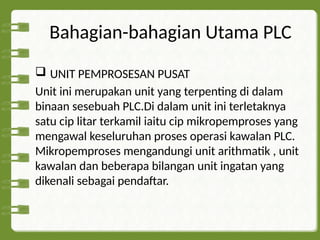

16. Bahagian-bahagian Utama PLC
 UNIT PEMPROSESAN PUSAT
Unit ini merupakan unit yang terpenting di dalam
binaan sesebuah PLC.Di dalam unit ini terletaknya
satu cip litar terkamil iaitu cip mikropemproses yang
mengawal keseluruhan proses operasi kawalan PLC.
Mikropemproses mengandungi unit arithmatik , unit
kawalan dan beberapa bilangan unit ingatan yang
dikenali sebagai pendaftar.

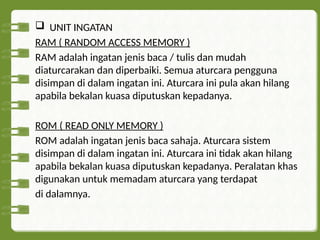

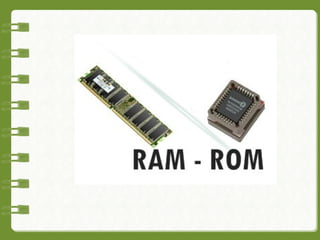

17.  UNIT INGATAN
RAM ( RANDOM ACCESS MEMORY )
RAM adalah ingatan jenis baca / tulis dan mudah
diaturcarakan dan diperbaiki. Semua aturcara pengguna
disimpan di dalam ingatan ini. Aturcara ini pula akan hilang
apabila bekalan kuasa diputuskan kepadanya.
ROM ( READ ONLY MEMORY )
ROM adalah ingatan jenis baca sahaja. Aturcara sistem
disimpan di dalam ingatan ini. Aturcara ini tidak akan hilang
apabila bekalan kuasa diputuskan kepadanya. Peralatan khas
digunakan untuk memadam aturcara yang terdapat
di dalamnya.

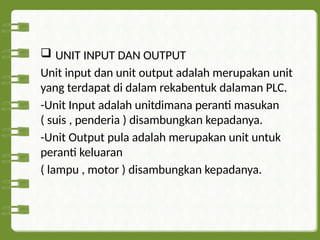

19.  UNIT INPUT DAN OUTPUT
Unit input dan unit output adalah merupakan unit
yang terdapat di dalam rekabentuk dalaman PLC.
-Unit Input adalah unitdimana peranti masukan
( suis , penderia ) disambungkan kepadanya.
-Unit Output pula adalah merupakan unit untuk
peranti keluaran
( lampu , motor ) disambungkan kepadanya.

20. UNIT PAPARAN DAN PENUNJUK
Unit paparan dan penunjuk merujuk kepada
paparan status geganti dalaman PLC. Ini dapat
dilihat pada Konsol Pengaturcaraan jika pengguna
menggunakan kaedah pengaturcaraan kod
mnemonik dan Skrin Komputer jika pengguna
menggunakan kaedah pengaturcaraan perisian.

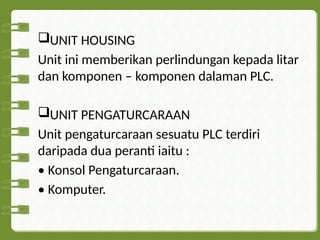

21. UNIT HOUSING
Unit ini memberikan perlindungan kepada litar
dan komponen – komponen dalaman PLC.
UNIT PENGATURCARAAN
Unit pengaturcaraan sesuatu PLC terdiri
daripada dua peranti iaitu :
• Konsol Pengaturcaraan.
• Komputer.

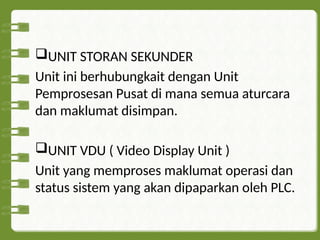

22. UNIT STORAN SEKUNDER
Unit ini berhubungkait dengan Unit
Pemprosesan Pusat di mana semua aturcara
dan maklumat disimpan.
UNIT VDU ( Video Display Unit )
Unit yang memproses maklumat operasi dan
status sistem yang akan dipaparkan oleh PLC.

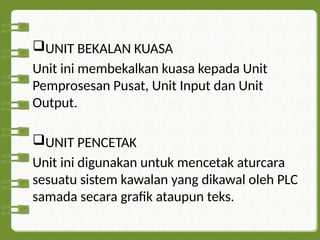

23. UNIT BEKALAN KUASA
Unit ini membekalkan kuasa kepada Unit
Pemprosesan Pusat, Unit Input dan Unit
Output.
UNIT PENCETAK
Unit ini digunakan untuk mencetak aturcara
sesuatu sistem kawalan yang dikawal oleh PLC
samada secara grafik ataupun teks.

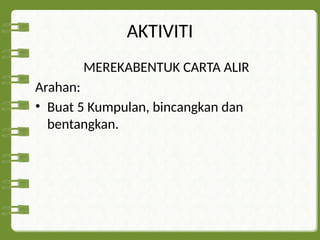

24. AKTIVITI
MEREKABENTUK CARTA ALIR
Arahan:
• Buat 5 Kumpulan, bincangkan dan
bentangkan.

25. RUMUSAN

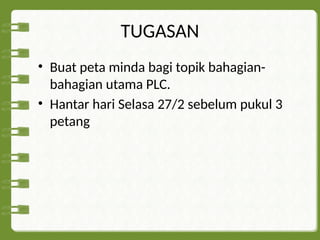

26. TUGASAN
• Buat peta minda bagi topik bahagian-
bahagian utama PLC.
• Hantar hari Selasa 27/2 sebelum pukul 3
petang

27. Ete 7023 control
system
5.0 Membangun Spesifikasi Teknikal:
Bahagian-bahagian utama PLC.
Oleh : Cikgu Hidayah

28. Pemasangan PLC
• Pemasangan biasa
• Pengawal jarak
• Menghalang haba yang melampau (0-60)
degree
• Pertimbangan kuasa
• Pertimbangan keselamatan
• Pertimbangan penyelenggaraan
pencegahan

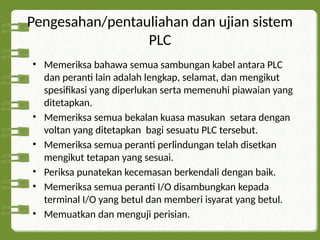

29. Pengesahan/pentauliahan dan ujian sistem
PLC
• Memeriksa bahawa semua sambungan kabel antara PLC
dan peranti lain adalah lengkap, selamat, dan mengikut
spesifikasi yang diperlukan serta memenuhi piawaian yang
ditetapkan.
• Memeriksa semua bekalan kuasa masukan setara dengan
voltan yang ditetapkan bagi sesuatu PLC tersebut.
• Memeriksa semua peranti perlindungan telah disetkan
mengikut tetapan yang sesuai.
• Periksa punatekan kecemasan berkendali dengan baik.
• Memeriksa semua peranti I/O disambungkan kepada
terminal I/O yang betul dan memberi isyarat yang betul.
• Memuatkan dan menguji perisian.

30. Menguji Masukan dan Keluaran
• Peranti input boleh dimanipulasi untuk
memberikan syarat-syarat hubungan terbuka dan
tertutup dan yang sama LED modul input yang
diperhatikan.
• Mengenakan daya yang kuat juga boleh digunakan
untuk menguji I/O.
• Ini melibatkan perisian, dan bukannya
penukaran(pensuisan) mekanikal hidup (ON) atau
OFF (henti), yang digunakan dengan arahan untuk
menghidupkan atau menghentikan I / O.

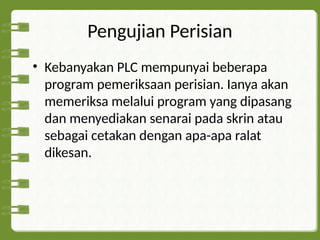

31. Pengujian Perisian
• Kebanyakan PLC mempunyai beberapa
program pemeriksaan perisian. Ianya akan
memeriksa melalui program yang dipasang
dan menyediakan senarai pada skrin atau
sebagai cetakan dengan apa-apa ralat
dikesan.

32. Penggunaan PLC

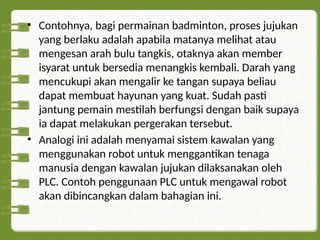

33. • Contohnya, bagi permainan badminton, proses jujukan
yang berlaku adalah apabila matanya melihat atau
mengesan arah bulu tangkis, otaknya akan member
isyarat untuk bersedia menangkis kembali. Darah yang
mencukupi akan mengalir ke tangan supaya beliau
dapat membuat hayunan yang kuat. Sudah pasti
jantung pemain mestilah berfungsi dengan baik supaya
ia dapat melakukan pergerakan tersebut.
• Analogi ini adalah menyamai sistem kawalan yang
menggunakan robot untuk menggantikan tenaga
manusia dengan kawalan jujukan dilaksanakan oleh
PLC. Contoh penggunaan PLC untuk mengawal robot
akan dibincangkan dalam bahagian ini.

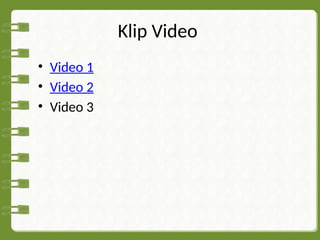

34. Klip Video
• Video 1
• Video 2
• Video 3

35. Aktiviti:
“KAHOOT”
Arahan:
1. Pergi ke laman web https://kahoot.it/
2. Masukkan no pin.
3. Kuiz Mula ! GOODLUCK :P

36. RUMUSAN
&
TUGASAN
