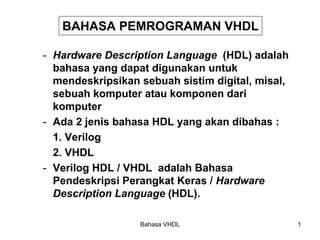

1. Bahasa VHDL 1
BAHASA PEMROGRAMAN VHDL
- Hardware Description Language (HDL) adalah
bahasa yang dapat digunakan untuk
mendeskripsikan sebuah sistim digital, misal,
sebuah komputer atau komponen dari
komputer
- Ada 2 jenis bahasa HDL yang akan dibahas :
1. Verilog
2. VHDL
- Verilog HDL / VHDL adalah Bahasa
Pendeskripsi Perangkat Keras / Hardware
Description Language (HDL).

2. Bahasa VHDL 2
Verilog HDL
Struktur pemrograman Verilog sangat sederhana
Contoh 1: deskripsi sebuah full adder
module full_adder (c_out, s, a, b, c);
input a, b, c;
wire a, b, c;
output c_out, s;
wire c_out, s;
wire w1, w2, w3;
xor x1(w1, a, b);
xor x2(s, w1, c);
nand n1(w2, a, b);
nand n2(w3, w1, c);
nand n3(c_out, w3, w2);
endmodule
cout
s
b
a
c

3. Bahasa VHDL 3

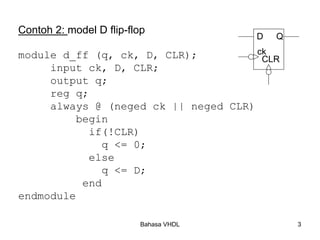

Contoh 2: model D flip-flop
module d_ff (q, ck, D, CLR);
input ck, D, CLR;
output q;
reg q;
always @ (neged ck || neged CLR)
begin
if(!CLR)
q <= 0;
else
q <= D;
end
endmodule
ck
CLR
D Q

4. Bahasa VHDL 4
Contoh 3: 4 bit Adder
module adder_4_bit (c, sum, a, b);
input a, b;
output c, sum;
wire [3:0] a, b, sum;
wire c0, c1, c2, c;
full_adder f1(c0, sum[0], a[0], b[0],‘b0);
full_adder f2(c1, sum[1], a[1], b[1], c0);
full_adder f3(c2, sum[2], a[2], b[2], c1);
full_adder f4(c3, sum[3], a[3], b[3], c2);
endmodule
Fungsi full_adder() ada di contoh 1

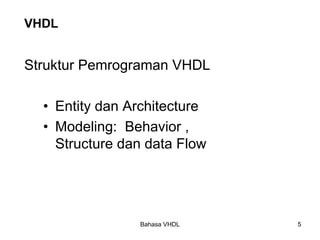

5. Bahasa VHDL 5
VHDL
• Entity dan Architecture
• Modeling: Behavior ,
Structure dan data Flow
Struktur Pemrograman VHDL

6. Bahasa VHDL 6

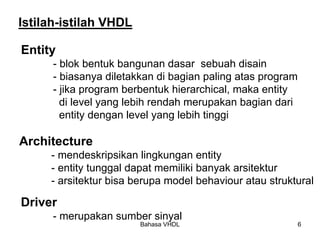

Istilah-istilah VHDL
Entity
- blok bentuk bangunan dasar sebuah disain
- biasanya diletakkan di bagian paling atas program
- jika program berbentuk hierarchical, maka entity
di level yang lebih rendah merupakan bagian dari
entity dengan level yang lebih tinggi
Architecture
- mendeskripsikan lingkungan entity
- entity tunggal dapat memiliki banyak arsitektur
- arsitektur bisa berupa model behaviour atau struktural
Driver
- merupakan sumber sinyal

7. Bahasa VHDL 7
Configuration
- statement configuration digunakan untuk mengikat
komponen dengan pasangan entity-architecture
- Sebuah configuration bisa dinyatakan sebagai part list
dari sebuah disain
Package
- merupakan kumpulan dari tipe-tipe data dan
subprogram-subprogram (fungsi) yang digunakan
dalam sebuah desain
- Package berisi tool-tool untuk membangun sebuah
desain
Process
- Merupakan unit eksekusi VHDL
- Semua operasi yang ditampilkan dalam deskripsi VHDL
menggunakan satu atau lebih process

8. Bahasa VHDL 8

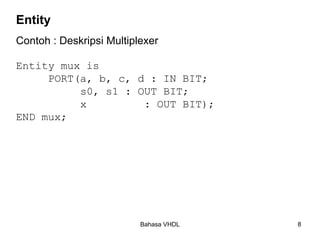

Entity
Contoh : Deskripsi Multiplexer
Entity mux is
PORT(a, b, c, d : IN BIT;
s0, s1 : OUT BIT;
x : OUT BIT);
END mux;

9. Bahasa VHDL 9

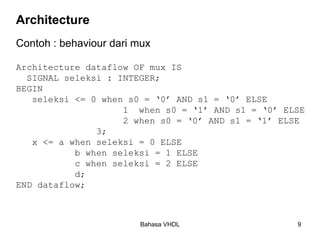

Architecture
Contoh : behaviour dari mux
Architecture dataflow OF mux IS
SIGNAL seleksi : INTEGER;
BEGIN
seleksi <= 0 when s0 = ‘0’ AND s1 = ‘0’ ELSE
1 when s0 = ‘1’ AND s1 = ‘0’ ELSE
2 when s0 = ‘0’ AND s1 = ‘1’ ELSE
3;
x <= a when seleksi = 0 ELSE
b when seleksi = 1 ELSE
c when seleksi = 2 ELSE
d;
END dataflow;

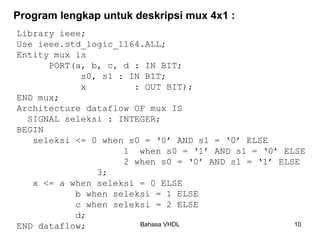

10. Bahasa VHDL 10
Program lengkap untuk deskripsi mux 4x1 :
Library ieee;
Use ieee.std_logic_1164.ALL;
Entity mux is
PORT(a, b, c, d : IN BIT;
s0, s1 : IN BIT;
x : OUT BIT);
END mux;
Architecture dataflow OF mux IS
SIGNAL seleksi : INTEGER;
BEGIN
seleksi <= 0 when s0 = ‘0’ AND s1 = ‘0’ ELSE
1 when s0 = ‘1’ AND s1 = ‘0’ ELSE
2 when s0 = ‘0’ AND s1 = ‘1’ ELSE
3;
x <= a when seleksi = 0 ELSE
b when seleksi = 1 ELSE
c when seleksi = 2 ELSE
d;
END dataflow;

11. Bahasa VHDL 11

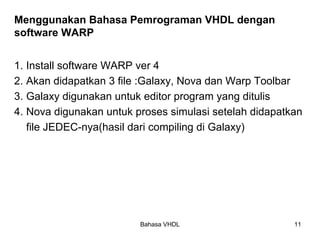

Menggunakan Bahasa Pemrograman VHDL dengan
software WARP
1. Install software WARP ver 4
2. Akan didapatkan 3 file :Galaxy, Nova dan Warp Toolbar
3. Galaxy digunakan untuk editor program yang ditulis
4. Nova digunakan untuk proses simulasi setelah didapatkan
file JEDEC-nya(hasil dari compiling di Galaxy)

12. Bahasa VHDL 12

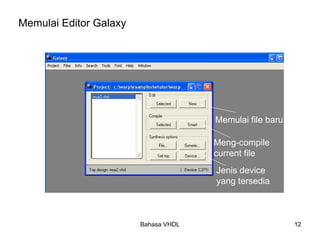

Memulai Editor Galaxy
Memulai file baru
Meng-compile
current file
Jenis device
yang tersedia

13. Bahasa VHDL 13
Tampilan Editor Galaxy
Jika seluruh program sudah diketik, simpan dengan nama baru.
Ekstensi yang dihasilkan adalah *.vhd.
File ini dapat di-compile dengan fasilitas “smart compile project”
Smart compile project

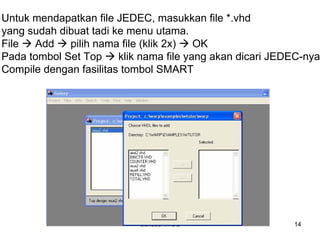

14. Bahasa VHDL 14
Untuk mendapatkan file JEDEC, masukkan file *.vhd
yang sudah dibuat tadi ke menu utama.
File Æ Add Æ pilih nama file (klik 2x) Æ OK
Pada tombol Set Top Æ klik nama file yang akan dicari JEDEC-nya
Compile dengan fasilitas tombol SMART

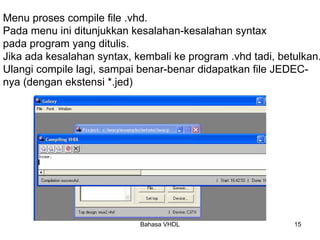

15. Bahasa VHDL 15
Menu proses compile file .vhd.
Pada menu ini ditunjukkan kesalahan-kesalahan syntax
pada program yang ditulis.
Jika ada kesalahan syntax, kembali ke program .vhd tadi, betulkan.
Ulangi compile lagi, sampai benar-benar didapatkan file JEDEC-
nya (dengan ekstensi *.jed)

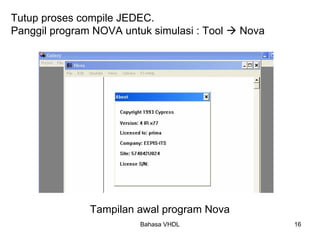

16. Bahasa VHDL 16
Tutup proses compile JEDEC.
Panggil program NOVA untuk simulasi : Tool Æ Nova
Tampilan awal program Nova

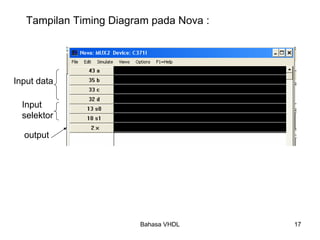

17. Bahasa VHDL 17
Tampilan Timing Diagram pada Nova :
Input data
Input
selektor
output

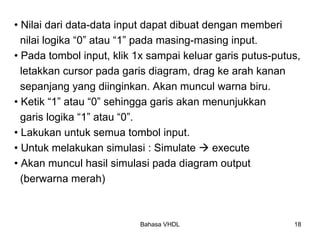

18. Bahasa VHDL 18
• Nilai dari data-data input dapat dibuat dengan memberi
nilai logika “0” atau “1” pada masing-masing input.
• Pada tombol input, klik 1x sampai keluar garis putus-putus,
letakkan cursor pada garis diagram, drag ke arah kanan
sepanjang yang diinginkan. Akan muncul warna biru.
• Ketik “1” atau “0” sehingga garis akan menunjukkan
garis logika “1” atau “0”.
• Lakukan untuk semua tombol input.
• Untuk melakukan simulasi : Simulate Æ execute
• Akan muncul hasil simulasi pada diagram output
(berwarna merah)

19. Bahasa VHDL 19

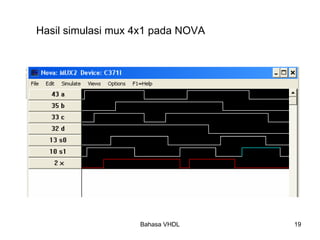

Hasil simulasi mux 4x1 pada NOVA
