Dokumen ini membahas tentang database dan sistem manajemen database, termasuk pengolahan data, penyimpanan data dengan berbagai media, serta berbagai model data seperti model hirarki, model jaringan, dan model relasi. Selain itu, dokumen ini menjelaskan cara pengolahan data baik secara batch maupun on-line, serta masalah dan manfaat dari sistem database modern. Struktur data yang terorganisir serta penggunaan SQL juga menjadi fokus dalam konten ini.

1. Database dan Sistem Manajemen
Database
Database
Media dan Sistem Penyimpanan Data
Sistem Pengolahan
Organisasi Database

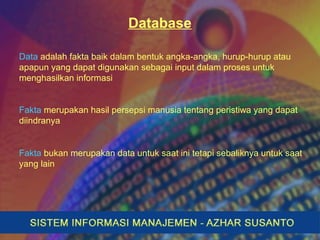

2. Database
Data adalah fakta baik dalam bentuk angka-angka, hurup-hurup atau
apapun yang dapat digunakan sebagai input dalam proses untuk
menghasilkan informasi
Fakta merupakan hasil persepsi manusia tentang peristiwa yang dapat
diindranya
Fakta bukan merupakan data untuk saat ini tetapi sebaliknya untuk saat
yang lain

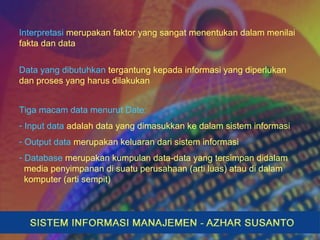

3. Interpretasi merupakan faktor yang sangat menentukan dalam menilai
fakta dan data
Data yang dibutuhkan tergantung kepada informasi yang diperlukan
dan proses yang harus dilakukan
Tiga macam data menurut Date:
- Input data adalah data yang dimasukkan ke dalam sistem informasi
- Output data merupakan keluaran dari sistem informasi
- Database merupakan kumpulan data-data yang tersimpan didalam
media penyimpanan di suatu perusahaan (arti luas) atau di dalam
komputer (arti sempit)

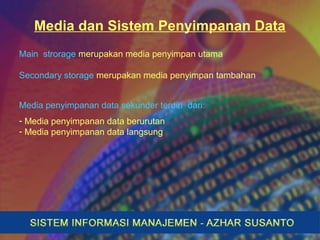

4. Media dan Sistem Penyimpanan Data
Main strorage merupakan media penyimpan utama
Secondary storage merupakan media penyimpan tambahan
Media penyimpanan data sekunder terdiri dari:
- Media penyimpanan data berurutan
- Media penyimpanan data langsung

5. Kosong KosongNomor
mahasiswa
Nama
mahasiswa
Alamat
mahasiswa
Tanggallahir

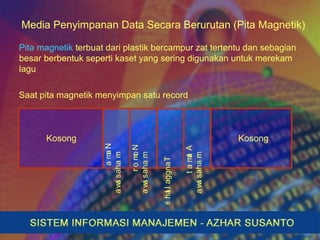

Media Penyimpanan Data Secara Berurutan (Pita Magnetik)
Pita magnetik terbuat dari plastik bercampur zat tertentu dan sebagian
besar berbentuk seperti kaset yang sering digunakan untuk merekam
lagu
Saat pita magnetik menyimpan satu record

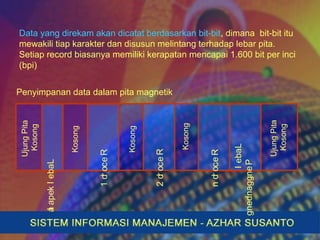

6. Data yang direkam akan dicatat berdasarkan bit-bit, dimana bit-bit itu
mewakili tiap karakter dan disusun melintang terhadap lebar pita.
Setiap record biasanya memiliki kerapatan mencapai 1.600 bit per inci
(bpi)
Labelkepala
Record1
Record2
Label
Penggandeng
Recordn
UjungPita
Kosong
Kosong
UjungPita
Kosong
Kosong
Kosong
Penyimpanan data dalam pita magnetik

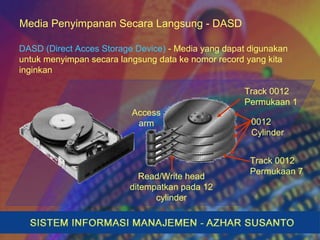

7. DASD (Direct Acces Storage Device) - Media yang dapat digunakan
untuk menyimpan secara langsung data ke nomor record yang kita
inginkan
Media Penyimpanan Secara Langsung - DASD
0012
Cylinder
Access
arm
Read/Write head
ditempatkan pada 12
cylinder
Track 0012
Permukaan 1
Track 0012
Permukaan 7

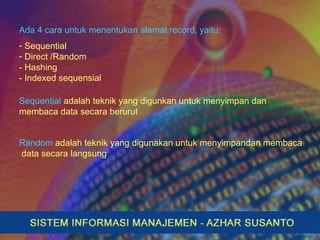

8. Ada 4 cara untuk menentukan alamat record, yaitu:
- Sequential
- Direct /Random
- Hashing
- Indexed sequensial
Sequential adalah teknik yang digunkan untuk menyimpan dan
membaca data secara berurut
Random adalah teknik yang digunakan untuk menyimpandan membaca
data secara langsung

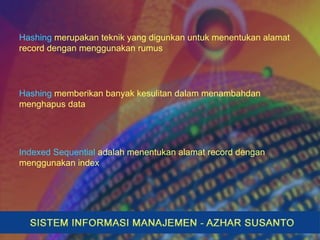

9. Hashing merupakan teknik yang digunkan untuk menentukan alamat
record dengan menggunakan rumus
Hashing memberikan banyak kesulitan dalam menambahdan
menghapus data
Indexed Sequential adalah menentukan alamat record dengan
menggunakan index

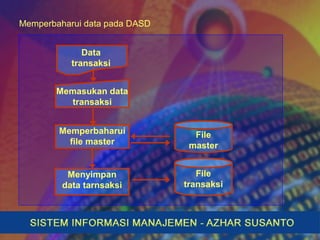

10. Memperbaharui data pada DASD
Memperbaharui
file master
Data
transaksi
Memasukan data
transaksi
File
master
File
transaksi
Menyimpan
data tarnsaksi

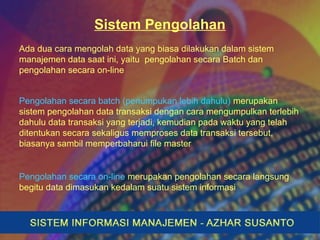

11. Sistem Pengolahan
Ada dua cara mengolah data yang biasa dilakukan dalam sistem
manajemen data saat ini, yaitu pengolahan secara Batch dan
pengolahan secara on-line
Pengolahan secara batch (penumpukan lebih dahulu) merupakan
sistem pengolahan data transaksi dengan cara mengumpulkan terlebih
dahulu data transaksi yang terjadi, kemudian pada waktu yang telah
ditentukan secara sekaligus memproses data transaksi tersebut,
biasanya sambil memperbaharui file master
Pengolahan secara on-line merupakan pengolahan secara langsung
begitu data dimasukan kedalam suatu sistem informasi

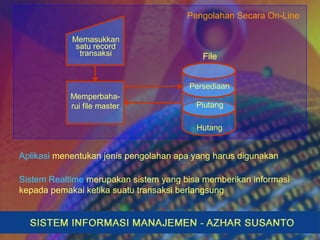

12. Pengolahan Secara On-Line
Aplikasi menentukan jenis pengolahan apa yang harus digunakan
Sistem Realtime merupakan sistem yang bisa memberikan informasi
kepada pemakai ketika suatu transaksi berlangsung
Memperbaha-
rui file master
Memasukkan
satu record
transaksi File
Persediaan
Piutang
Hutang

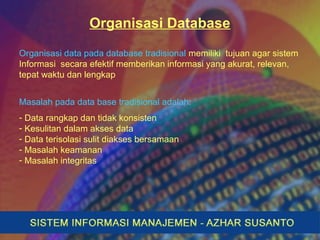

13. Organisasi Database
Organisasi data pada database tradisional memiliki tujuan agar sistem
Informasi secara efektif memberikan informasi yang akurat, relevan,
tepat waktu dan lengkap
Masalah pada data base tradisional adalah:
- Data rangkap dan tidak konsisten
- Kesulitan dalam akses data
- Data terisolasi sulit diakses bersamaan
- Masalah keamanan
- Masalah integritas

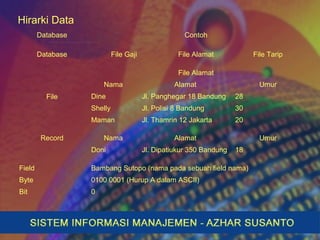

14. Hirarki Data
Database Contoh
Database File Gaji File Alamat File Tarip
File
File Alamat
Nama Alamat Umur
Dine Jl. Panghegar 18 Bandung 28
Shelly Jl. Polisi 8 Bandung 30
Maman Jl. Thamrin 12 Jakarta 20
Record Nama Alamat Umur
Doni Jl. Dipatiukur 350 Bandung 18
Field Bambang Sutopo (nama pada sebuah field nama)
Byte 0100 0001 (Hurup A dalam ASCII)
Bit 0

15. Sistem database modern memberikan banyak keuntungan bagi sistem
informasi manajemen
Manajemen data meliputi:
- Mengumpulkan data
- Menjaga dan mengadakan pengujian terhadap Integritas data
- Menyimpanan data
- Memelihara data
- Mengamankan data
- Mengorganisasikan data
- Mencari data

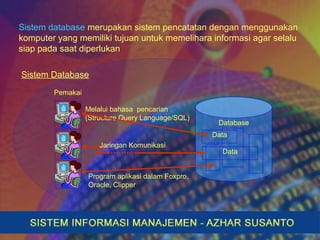

16. Sistem database merupakan sistem pencatatan dengan menggunakan
komputer yang memiliki tujuan untuk memelihara informasi agar selalu
siap pada saat diperlukan
Sistem Database
Melalui bahasa pencarian
(Structure Query Language/SQL)
Database
Data
Data
Pemakai
Jaringan Komunikasi
Program aplikasi dalam Foxpro,
Oracle, Clipper

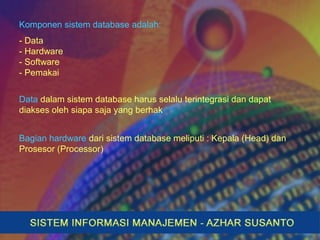

17. Komponen sistem database adalah:
- Data
- Hardware
- Software
- Pemakai
Data dalam sistem database harus selalu terintegrasi dan dapat
diakses oleh siapa saja yang berhak
Bagian hardware dari sistem database meliputi : Kepala (Head) dan
Prosesor (Processor)

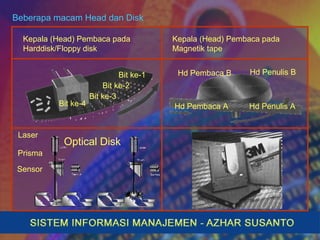

18. Laser
Prisma
Sensor
Optical Disk
Bit ke-1
Bit ke-2
Bit ke-3
Bit ke-4
Hd Pembaca B Hd Penulis B
Hd Pembaca A Hd Penulis A
Kepala (Head) Pembaca pada
Harddisk/Floppy disk
Kepala (Head) Pembaca pada
Magnetik tape
Beberapa macam Head dan Disk

19. Ada tiga kelas pemakai dalam sistem database yaitu: Programmer ,
pemakai akhir (end user) dan database administrator

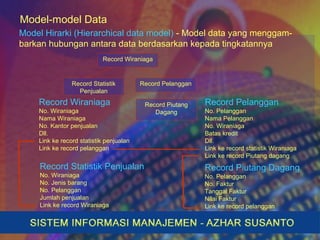

20. Model-model Data
Model Hirarki (Hierarchical data model) - Model data yang menggam-
barkan hubungan antara data berdasarkan kepada tingkatannya
Record Wiraniaga
Record Statistik
Penjualan
Record Pelanggan
Record Piutang
Dagang
Record Wiraniaga
No. Wiraniaga
Nama Wiraniaga
No. Kantor penjualan
Dll.
Link ke record statistik penjualan
Link ke record pelanggan
Record Pelanggan
No. Pelanggan
Nama Pelanggan
No. Wiraniaga
Batas kredit
Dll.
Link ke record statistik Wiraniaga
Link ke record Piutang dagang
Record Statistik Penjualan
No. Wiraniaga
No. Jenis barang
No. Pelanggan
Jumlah penjualan
Link ke record Wiraniaga
Record Piutang Dagang
No. Pelanggan
No. Faktur
Tanggal Faktur
Nilai Faktur
Link ke record pelanggan

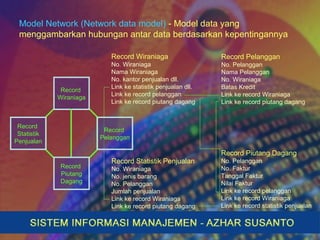

21. Model Network (Network data model) - Model data yang
menggambarkan hubungan antar data berdasarkan kepentingannya
Record
Pelanggan
Record
Wiraniaga
Record
Statistik
Penjualan
Record
Piutang
Dagang
Record Wiraniaga
No. Wiraniaga
Nama Wiraniaga
No. kantor penjualan dll.
Link ke statistik penjualan dll.
Link ke record pelanggan
Link ke record piutang dagang
Record Pelanggan
No. Pelanggan
Nama Pelanggan
No. Wiraniaga
Batas Kredit
Link ke record Wiraniaga
Link ke record piutang dagang
Record Statistik Penjualan
No. Wiraniaga
No. jenis barang
No. Pelanggan
Jumlah penjualan
Link ke record Wiraniaga
Link ke record piutang dagang
Record Piutang Dagang
No. Pelanggan
No. Faktur
Tanggal Faktur
Nilai Faktur
Link ke record pelanggan
Link ke record Wiraniaga
Link ke record statistik penjualan

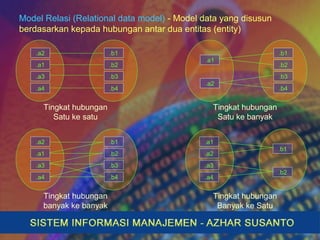

22. Model Relasi (Relational data model) - Model data yang disusun
berdasarkan kepada hubungan antar dua entitas (entity)
.a2
.a1
.a3
.a4
.b1
.b2
.b3
.b4
Tingkat hubungan
Satu ke satu
.a1
.a2
.b1
.b2
.b3
.b4
Tingkat hubungan
Satu ke banyak
.a2
.a1
.a3
.a4
.b1
.b2
.b3
.b4
Tingkat hubungan
banyak ke banyak
.b1
.b2
.a1
.a2
.a3
.a4
Tingkat hubungan
Banyak ke Satu

23. ERD (Entity Relationship Diagram) menggambarkan data dalam
keadaan diam, nama entity biasanya menggunakan kata benda
sedangkan untuk relasi menggunakan akar kata dari kata kerja
Model ERD Peter Chen (Awal)
Atrribut
Kode langganan
Nama Langganan
Alamat
Telp
Fax
Mak kredit
Atrribut
Kode Produk
Nama Produk
Satuan
Min level
Saldo awal
Harga beli
Harga jual
Atrribut
Kode order
Tanggal
1:M
0:M
1:1 0:M
Tingkat hubungan
Pelanggan
Buat Order
Produk
isi

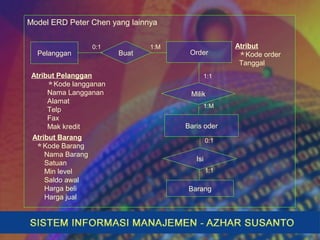

24. Model ERD Peter Chen yang lainnya
0:1 1:M Atribut
Kode order
Tanggal
Buat
Baris oder
Milik
Barang
Isi
Atribut Pelanggan
Kode langganan
Nama Langganan
Alamat
Telp
Fax
Mak kredit
Atribut Barang
Kode Barang
Nama Barang
Satuan
Min level
Saldo awal
Harga beli
Harga jual
1:1
1:M
0:1
1:1
Pelanggan Order

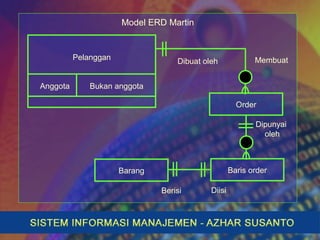

25. Model ERD Martin
Pelanggan
Anggota Bukan anggota
Order
Baris orderBarang
MembuatDibuat oleh
Berisi
Dipunyai
oleh
Diisi

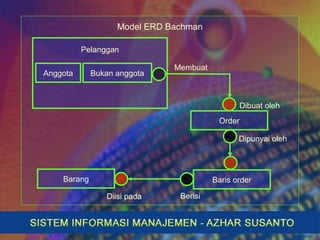

26. Model ERD Bachman
Dipunyai oleh
Baris orderBarang
Membuat
Dibuat oleh
Pelanggan
Anggota Bukan anggota
Diisi pada Berisi
Order
