Pengertian basis data relasional

1. BASIS DATA DASAR
Urnika Mudhifatul Jannah, S.Kom., M.Pd
Sistem Informasi – UNIRA Malang
2024-2025

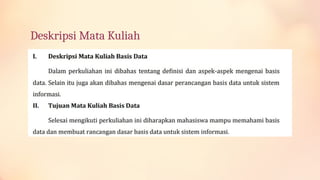

2. Deskripsi Mata Kuliah

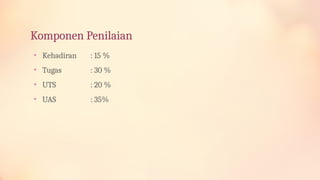

3. Komponen Penilaian
• Kehadiran : 15 %
• Tugas : 30 %
• UTS : 20 %
• UAS : 35%

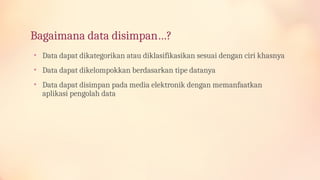

5. Bagaimana data disimpan…?
• Data dapat dikategorikan atau diklasifikasikan sesuai dengan ciri khasnya
• Data dapat dikelompokkan berdasarkan tipe datanya
• Data dapat disimpan pada media elektronik dengan memanfaatkan
aplikasi pengolah data

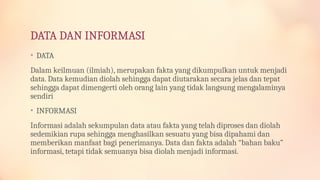

7. DATA DAN INFORMASI
• DATA
Dalam keilmuan (ilmiah), merupakan fakta yang dikumpulkan untuk menjadi
data. Data kemudian diolah sehingga dapat diutarakan secara jelas dan tepat
sehingga dapat dimengerti oleh orang lain yang tidak langsung mengalaminya
sendiri
• INFORMASI
Informasi adalah sekumpulan data atau fakta yang telah diproses dan diolah
sedemikian rupa sehingga menghasilkan sesuatu yang bisa dipahami dan
memberikan manfaat bagi penerimanya. Data dan fakta adalah “bahan baku”
informasi, tetapi tidak semuanya bisa diolah menjadi informasi.

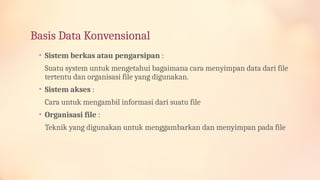

8. Basis Data Konvensional
• Sistem berkas atau pengarsipan :
Suatu system untuk mengetahui bagaimana cara menyimpan data dari file
tertentu dan organisasi file yang digunakan.
• Sistem akses :
Cara untuk mengambil informasi dari suatu file
• Organisasi file :
Teknik yang digunakan untuk menggambarkan dan menyimpan pada file

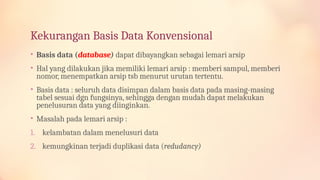

9. Kekurangan Basis Data Konvensional
• Basis data (database) dapat dibayangkan sebagai lemari arsip
• Hal yang dilakukan jika memiliki lemari arsip : memberi sampul, memberi
nomor, menempatkan arsip tsb menurut urutan tertentu.
• Basis data : seluruh data disimpan dalam basis data pada masing-masing
tabel sesuai dgn fungsinya, sehingga dengan mudah dapat melakukan
penelusuran data yang diinginkan.
• Masalah pada lemari arsip :
1. kelambatan dalam menelusuri data
2. kemungkinan terjadi duplikasi data (redudancy)

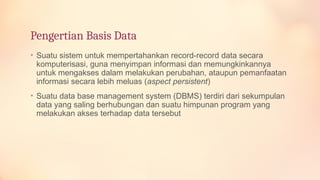

10. Pengertian Basis Data
• Suatu sistem untuk mempertahankan record-record data secara
komputerisasi, guna menyimpan informasi dan memungkinkannya
untuk mengakses dalam melakukan perubahan, ataupun pemanfaatan
informasi secara lebih meluas (aspect persistent)
• Suatu data base management system (DBMS) terdiri dari sekumpulan
data yang saling berhubungan dan suatu himpunan program yang
melakukan akses terhadap data tersebut

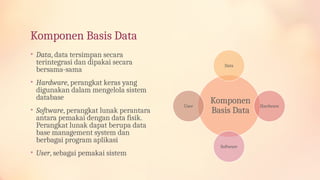

11. Komponen Basis Data
• Data, data tersimpan secara
terintegrasi dan dipakai secara
bersama-sama
• Hardware, perangkat keras yang
digunakan dalam mengelola sistem
database
• Software, perangkat lunak perantara
antara pemakai dengan data fisik.
Perangkat lunak dapat berupa data
base management system dan
berbagai program aplikasi
• User, sebagai pemakai sistem
Komponen
Basis Data
Data
Hardware
Software
User

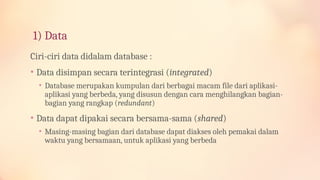

12. 1) Data
Ciri-ciri data didalam database :
• Data disimpan secara terintegrasi (integrated)
• Database merupakan kumpulan dari berbagai macam file dari aplikasi-
aplikasi yang berbeda, yang disusun dengan cara menghilangkan bagian-
bagian yang rangkap (redundant)
• Data dapat dipakai secara bersama-sama (shared)
• Masing-masing bagian dari database dapat diakses oleh pemakai dalam
waktu yang bersamaan, untuk aplikasi yang berbeda

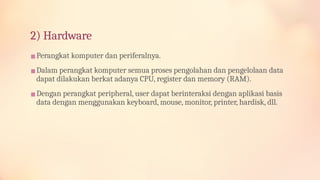

13. 2) Hardware
▪Perangkat komputer dan periferalnya.
▪Dalam perangkat komputer semua proses pengolahan dan pengelolaan data
dapat dilakukan berkat adanya CPU, register dan memory (RAM).
▪Dengan perangkat peripheral, user dapat berinteraksi dengan aplikasi basis
data dengan menggunakan keyboard, mouse, monitor, printer, hardisk, dll.

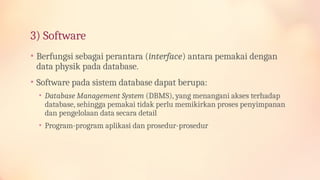

14. 3) Software
• Berfungsi sebagai perantara (interface) antara pemakai dengan
data physik pada database.
• Software pada sistem database dapat berupa:
• Database Management System (DBMS), yang menangani akses terhadap
database, sehingga pemakai tidak perlu memikirkan proses penyimpanan
dan pengelolaan data secara detail
• Program-program aplikasi dan prosedur-prosedur

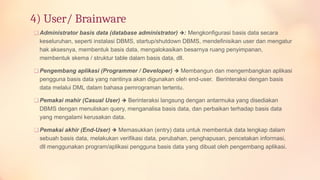

15. 4) User/ Brainware
❑ Administrator basis data (database administrator) :
🡺 Mengkonfigurasi basis data secara
keseluruhan, seperti instalasi DBMS, startup/shutdown DBMS, mendefinisikan user dan mengatur
hak aksesnya, membentuk basis data, mengalokasikan besarnya ruang penyimpanan,
membentuk skema / struktur table dalam basis data, dll.
❑ Pengembang aplikasi (Programmer / Developer) 🡺 Membangun dan mengembangkan aplikasi
pengguna basis data yang nantinya akan digunakan oleh end-user. Berinteraksi dengan basis
data melalui DML dalam bahasa pemrograman tertentu.
❑ Pemakai mahir (Casual User) 🡺 Berinteraksi langsung dengan antarmuka yang disediakan
DBMS dengan menuliskan query, menganalisa basis data, dan perbaikan terhadap basis data
yang mengalami kerusakan data.
❑ Pemakai akhir (End-User) 🡺 Memasukkan (entry) data untuk membentuk data lengkap dalam
sebuah basis data, melakukan verifikasi data, perubahan, penghapusan, pencetakan informasi,
dll menggunakan program/aplikasi pengguna basis data yang dibuat oleh pengembang aplikasi.

16. Tujuan Sistem Basis Data
✔Mencegah data redudancy dan inconsistency
✔Mempermudah dalam melakukan akses terhadap data
✔Mempertimbangkan data isolation
✔Mencegah concurent access anomaly
✔Mempertimbangkan masalah ke-amanan data
✔Mempertimbangkan masalah integritas

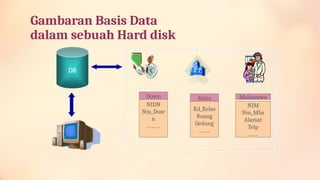

17. Gambaran Basis Data
dalam sebuah Hard disk
Dosen
NIDN
Nm_Dose
n
………
Kd_Kelas
Ruang
Gedung
……..
NIM
Nm_Mhs
Alamat
Telp
…….
Kelas Mahasiswa

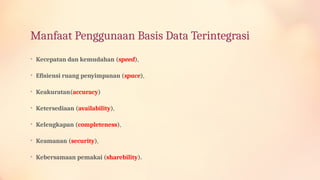

18. Manfaat Penggunaan Basis Data Terintegrasi
• Kecepatan dan kemudahan (speed),
• Efisiensi ruang penyimpanan (space),
• Keakuratan(accuracy)
• Ketersediaan (availability),
• Kelengkapan (completeness),
• Keamanan (security),
• Kebersamaan pemakai (sharebility).

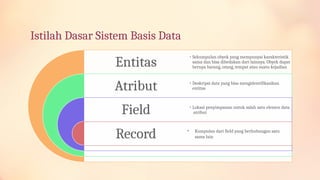

19. Istilah Dasar Sistem Basis Data
Entitas
Atribut
Field
Record
• Sekumpulan obyek yang mempunyai karakteristik
sama dan bisa dibedakan dari lainnya. Obyek dapat
berupa barang, orang, tempat atau suatu kejadian
• Deskripsi data yang bisa mengidentifikasikan
entitas
• Lokasi penyimpanan untuk salah satu elemen data
atribut
• Kumpulan dari field yang berhubungan satu
sama lain

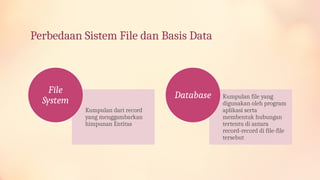

20. Perbedaan Sistem File dan Basis Data
Kumpulan dari record
yang menggambarkan
himpunan Entitas
File
System Kumpulan file yang
digunakan oleh program
aplikasi serta
membentuk hubungan
tertentu di antara
record-record di file-file
tersebut
Database

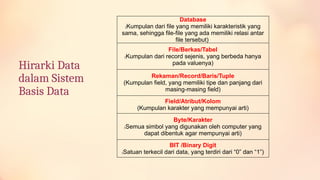

21. Hirarki Data
dalam Sistem
Basis Data
Database
(Kumpulan dari file yang memiliki karakteristik yang
sama, sehingga file-file yang ada memiliki relasi antar
file tersebut)
File/Berkas/Tabel
(Kumpulan dari record sejenis, yang berbeda hanya
pada valuenya)
Rekaman/Record/Baris/Tuple
(Kumpulan field, yang memiliki tipe dan panjang dari
masing-masing field)
Field/Atribut/Kolom
(Kumpulan karakter yang mempunyai arti)
Byte/Karakter
(Semua simbol yang digunakan oleh computer yang
dapat dibentuk agar mempunyai arti)
BIT /Binary Digit
(Satuan terkecil dari data, yang terdiri dari “0” dan “1”)

22. Operasi Basis Data

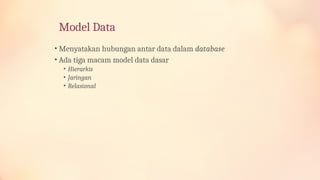

23. Model Data
• Menyatakan hubungan antar data dalam database
• Ada tiga macam model data dasar
• Hierarkis
• Jaringan
• Relasional

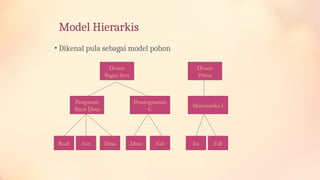

24. Model Hierarkis
• Dikenal pula sebagai model pohon
Dosen
Bagus Seta
Dosen
Prima
Pengantar
Basis Data
Pemrograman
C
Matematika I
Rudi Asti Dina Dina Edi Ita Edi

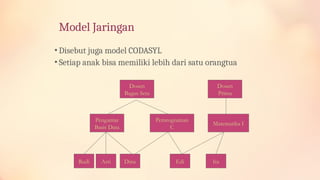

25. Model Jaringan
• Disebut juga model CODASYL
• Setiap anak bisa memiliki lebih dari satu orangtua
Dosen
Bagus Seta
Dosen
Prima
Pengantar
Basis Data
Pemrograman
C
Matematika I
Rudi Asti Dina Edi Ita

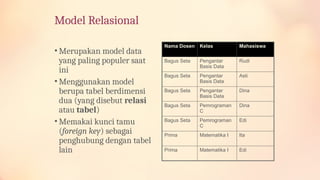

26. Model Relasional
• Merupakan model data
yang paling populer saat
ini
• Menggunakan model
berupa tabel berdimensi
dua (yang disebut relasi
atau tabel)
• Memakai kunci tamu
(foreign key) sebagai
penghubung dengan tabel
lain
Nama Dosen Kelas Mahasiswa
Bagus Seta Pengantar
Basis Data
Rudi
Bagus Seta Pengantar
Basis Data
Asti
Bagus Seta Pengantar
Basis Data
Dina
Bagus Seta Pemrograman
C
Dina
Bagus Seta Pemrograman
C
Edi
Prima Matematika I Ita
Prima Matematika I Edi

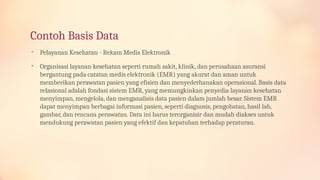

27. Contoh Basis Data
• Pelayanan Kesehatan - Rekam Medis Elektronik
• Organisasi layanan kesehatan seperti rumah sakit, klinik, dan perusahaan asuransi
bergantung pada catatan medis elektronik (EMR) yang akurat dan aman untuk
memberikan perawatan pasien yang efisien dan menyederhanakan operasional. Basis data
relasional adalah fondasi sistem EMR, yang memungkinkan penyedia layanan kesehatan
menyimpan, mengelola, dan menganalisis data pasien dalam jumlah besar. Sistem EMR
dapat menyimpan berbagai informasi pasien, seperti diagnosis, pengobatan, hasil lab,
gambar, dan rencana perawatan. Data ini harus terorganisir dan mudah diakses untuk
mendukung perawatan pasien yang efektif dan kepatuhan terhadap peraturan.

28. Lanj…
Database relasional layanan kesehatan pada umumnya mungkin mencakup tabel seperti:
• Pasien: ID Pasien (Primary Key), nama, tanggal lahir, alamat, nomor telepon, dan data
demografi lainnya
• Diagnosis: ID Diagnosis (Primary Key), ID pasien (Foreign Key), kondisi medis, dan
tanggal
• Obat: ID Obat (Primary Key), ID pasien (Foreign Key), nama obat, dosis, dan petunjuk
pemberian
• Hasil Lab: ID Hasil (Primary Key), ID pasien (Foreign Key), tes, nilai, dan tanggal
• Rencana Perawatan: ID rencana perawatan (Primary Key), ID pasien (Foreign Key), ID
diagnosis (Foreign Key), rekomendasi pengobatan, dan tanggal mulai

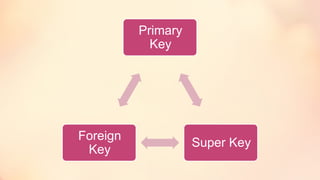

29. Primary
Key
Super Key
Foreign
Key

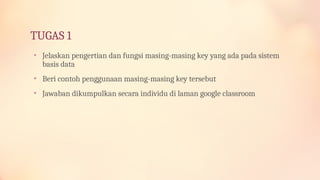

30. TUGAS 1
• Jelaskan pengertian dan fungsi masing-masing key yang ada pada sistem
basis data
• Beri contoh penggunaan masing-masing key tersebut
• Jawaban dikumpulkan secara individu di laman google classroom

31. THANK YOU
