1. ASAS RAKIT
Ahli Kumpulan:
ZARUL ASHRAF BIN IDRUS
SITI NUR AIN BT OSMAN
ANIS AZIRA BT SOPIE
SITI ZAKIAH BT IDRIS

2. Pengenalan Asas Rakit
 Asas jenis ini digunakan di tanah-tanah
yang mempunyai daya keupayaan
tanggung beban yang rendah (low bearing
capacity).
 Contoh: Tanah lombong & gambut.
 Asas ini juga merupakan satu alternatif
untuk memudahkan kerja-kerja pembinaan
bagi struktur yang disokong oleh tiangtiang yang terlalu rapat.
 Asas ini sangat berguna untuk
mengurangkan enapan kebezaan yang
sangat besar atau dalam keadaan
terdapatnya perbezaan yang sangat besar
dalam pembebanan tiang-tiang struktur.
2

3. 3

4. 4

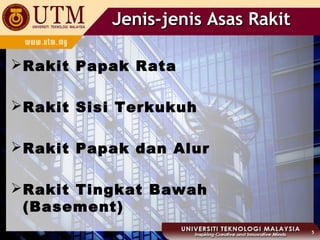

5. Jenis-jenis Asas Rakit
 Rakit Papak Rata
 Rakit Sisi Terkukuh
 Rakit Papak dan Alur
 Rakit Tingkat Bawah
(Basement)
5

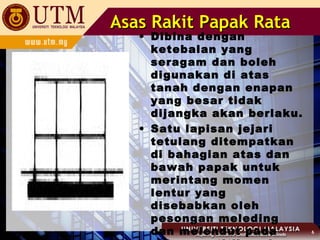

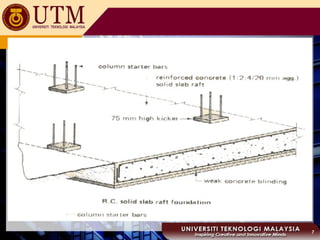

6. Asas Rakit Papak Rata
• Dibina dengan
ketebalan yang
seragam dan boleh
digunakan di atas
tanah dengan enapan
yang besar tidak
dijangka akan berlaku.
• Satu lapisan jejari
tetulang ditempatkan
di bahagian atas dan
bawah papak untuk
merintang momen
lentur yang
disebabkan oleh
pesongan meleding
dan melendut pada
6

7. 7

8. 8

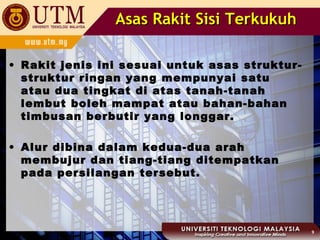

9. Asas Rakit Sisi Terkukuh
• Rakit jenis ini sesuai untuk asas strukturstruktur ringan yang mempunyai satu
atau dua tingkat di atas tanah-tanah
lembut boleh mampat atau bahan-bahan
timbusan berbutir yang longgar.
• Alur dibina dalam kedua-dua arah
membujur dan tiang-tiang ditempatkan
pada persilangan tersebut.
9

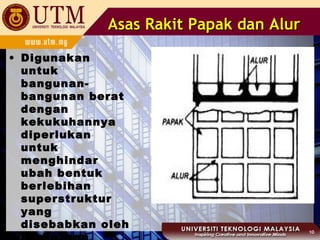

10. Asas Rakit Papak dan Alur
• Digunakan
untuk
bangunanbangunan berat
dengan
kekukuhannya
diperlukan
untuk
menghindar
ubah bentuk
berlebihan
superstruktur
yang
disebabkan oleh
10

11. 11

12. Asas Rakit Tingkat Bawah
(Basement)
• Dinding-dinding rakit bertindak
sebagai pengukuh kepada asas
rakit tersebut.
• Adakalanya asas-asas rakit ini
ditopang di atas cerucuk.
• Cerucuk-cerucuk ini membantu
dalam mengurangkan enapan
struktur yang dibina di atas
tanah-tanah yang sangat boleh
mampat.
• Dalam keadaan aras air bumi agak
tinggi, cerucuk bertindak sebagai
pengawal pengapungan.
12

13. 13

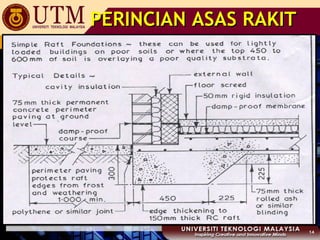

14. PERINCIAN ASAS RAKIT
14

15. PERINCIAN ASAS RAKIT
15
