Dokumen ini membahas tentang pentingnya asas sebagai struktur penyokong bangunan yang menyebarkan beban ke tanah bagi mengelakkan pemendapan. Ia menekankan jenis-jenis asas, pengiraan tekanan, dan pengaruh pemendapan terhadap keretakan bangunan. Penyiasatan tapak dan rekabentuk asas yang baik adalah penting untuk menjamin keselamatan dan kestabilan struktur.

1. OLEH: AL-HAFZAN ABDULLAH HALIM

2. 

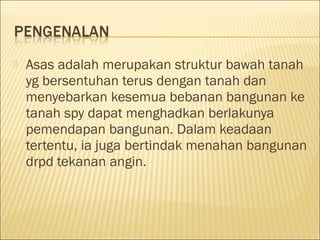

Asas adalah merupakan struktur bawah tanah
yg bersentuhan terus dengan tanah dan
menyebarkan kesemua bebanan bangunan ke
tanah spy dapat menghadkan berlakunya
pemendapan bangunan. Dalam keadaan
tertentu, ia juga bertindak menahan bangunan
drpd tekanan angin.

3. 




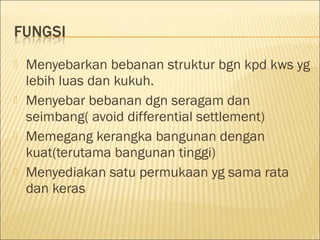

Menyebarkan bebanan struktur bgn kpd kws yg
lebih luas dan kukuh.
Menyebar bebanan dgn seragam dan
seimbang( avoid differential settlement)
Memegang kerangka bangunan dengan
kuat(terutama bangunan tinggi)
Menyediakan satu permukaan yg sama rata
dan keras

4. 



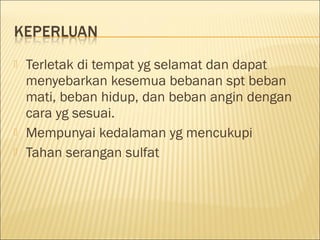

Terletak di tempat yg selamat dan dapat
menyebarkan kesemua bebanan spt beban
mati, beban hidup, dan beban angin dengan
cara yg sesuai.
Mempunyai kedalaman yg mencukupi
Tahan serangan sulfat

5. 






Asas cetek(Shallow foundation)
Strip
Pad
Raft
Asas Dalam (Deep Foundation)
Cerucuk
Hollow basement, caisson

6. 




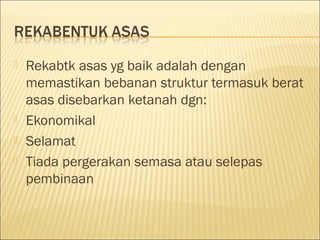

Rekabtk asas yg baik adalah dengan
memastikan bebanan struktur termasuk berat
asas disebarkan ketanah dgn:
Ekonomikal
Selamat
Tiada pergerakan semasa atau selepas
pembinaan

7. 





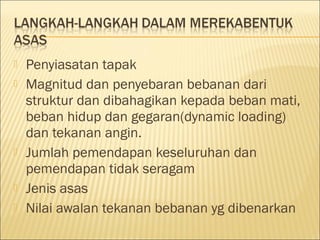

Penyiasatan tapak
Magnitud dan penyebaran bebanan dari
struktur dan dibahagikan kepada beban mati,
beban hidup dan gegaran(dynamic loading)
dan tekanan angin.
Jumlah pemendapan keseluruhan dan
pemendapan tidak seragam
Jenis asas
Nilai awalan tekanan bebanan yg dibenarkan

8. 





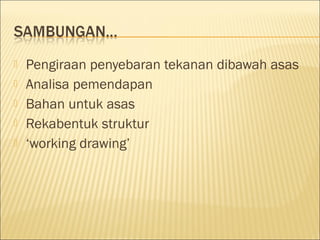

Pengiraan penyebaran tekanan dibawah asas
Analisa pemendapan
Bahan untuk asas
Rekabentuk struktur
‘working drawing’

9. 





Ultimate bearing capacity
Safe bearing capacity
Kekuatan bawa beban ditentukan dengan cara
berikut:
a) Ranking Analysis
b) Penetration Test
c) Persumptive value

10. 






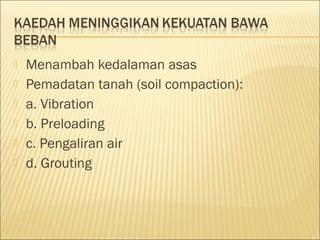

Menambah kedalaman asas
Pemadatan tanah (soil compaction):
a. Vibration
b. Preloading
c. Pengaliran air
d. Grouting

11. 



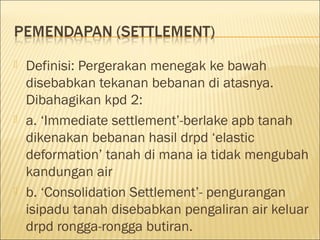

Definisi: Pergerakan menegak ke bawah
disebabkan tekanan bebanan di atasnya.
Dibahagikan kpd 2:
a. ‘Immediate settlement’-berlake apb tanah
dikenakan bebanan hasil drpd ‘elastic
deformation’ tanah di mana ia tidak mengubah
kandungan air
b. ‘Consolidation Settlement’- pengurangan
isipadu tanah disebabkan pengaliran air keluar
drpd rongga-rongga butiran.

12. 






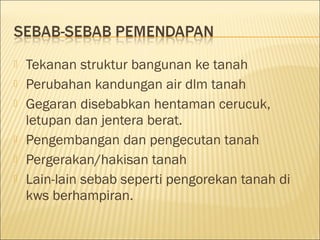

Tekanan struktur bangunan ke tanah
Perubahan kandungan air dlm tanah
Gegaran disebabkan hentaman cerucuk,
letupan dan jentera berat.
Pengembangan dan pengecutan tanah
Pergerakan/hakisan tanah
Lain-lain sebab seperti pengorekan tanah di
kws berhampiran.

13. 

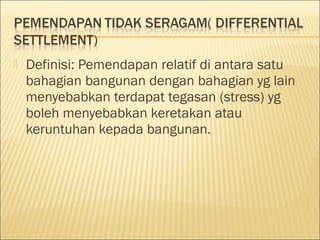

Definisi: Pemendapan relatif di antara satu
bahagian bangunan dengan bahagian yg lain
menyebabkan terdapat tegasan (stress) yg
boleh menyebabkan keretakan atau
keruntuhan kepada bangunan.

14. 





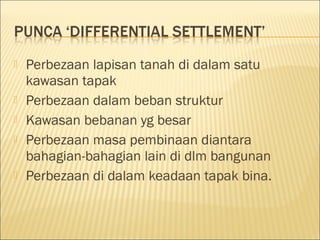

Perbezaan lapisan tanah di dalam satu
kawasan tapak
Perbezaan dalam beban struktur
Kawasan bebanan yg besar
Perbezaan masa pembinaan diantara
bahagian-bahagian lain di dlm bangunan
Perbezaan di dalam keadaan tapak bina.

15. 




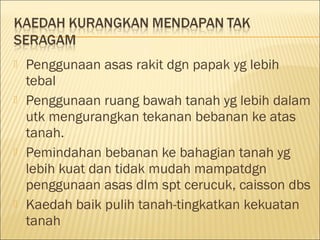

Penggunaan asas rakit dgn papak yg lebih
tebal
Penggunaan ruang bawah tanah yg lebih dalam
utk mengurangkan tekanan bebanan ke atas
tanah.
Pemindahan bebanan ke bahagian tanah yg
lebih kuat dan tidak mudah mampatdgn
penggunaan asas dlm spt cerucuk, caisson dbs
Kaedah baik pulih tanah-tingkatkan kekuatan
tanah

16. 





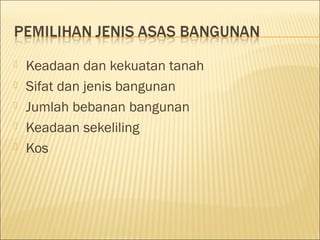

Keadaan dan kekuatan tanah
Sifat dan jenis bangunan
Jumlah bebanan bangunan
Keadaan sekeliling
Kos

17. Terima kasih
