ASAS KERJA BINAAN
SKKB 1122

mazlan msr.Kursus pka/ SKKB 1122/Asas Kerja Binaan/kaedah dan bahan
binaan

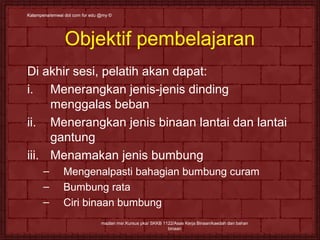

Objektif pembelajaran
Di akhir sesi, pelatih akan dapat:
i. Menerangkan jenis-jenis dinding
binaan
menggalas beban
ii. Menerangkan jenis binaan lantai dan lantai
gantung
iii. Menamakan jenis bumbung
– Mengenalpasti bahagian bumbung curam
– Bumbung rata
– Ciri binaan bumbung

iv. Menamakan pelbagai jenis pintu dan
binaan
tingkap
v. Menyatakan fungsi dan kaedah
membina dan memasang pintu dan
tingkap
vi. Menyatakan pelbagai jenis
kelengkapan pintu dan tingkap
vii. Menyatakan prinsip pembinaan tangga
viii. Menyatakan pelbagai binaan tangga
dan bahan yang digunakan

ix. Menyatakan sistem pembekalan air
dan susunatur bahagian-bahagiannya
x. Menyatakan sistem pemasangan paip
binaan
buangan

Dinding: Pengenalan
• Dinding (wall)
– Bahagian bangunan yang tegak yang
menutupi struktur, samada daripada jenis
galas beban (yang menyokong lantai atau
bumbung) ataupun yang bukan galas
beban, iaitu yang hanya bertindak sebagai
panel penutup diantara struktur.
binaan

Dinding: Definisi
• Satu struktur luar atau atau struktur
dalam bagi membezakan
keperluan fungsi yang berlainan.
• Struktur menggalas beban atau
struktur tanpa galas beban yang
juga membezakan keperluan
strukturnya.
binaan
R.Barry (2001)

Dinding: Pengenalan
• Dinding galas (bearing wall)
– Dinding struktur yang menyokong beban
daripada lantai atau daripada bumbung.
• Dinding galas beban (load bearing wall)
– Dinding galas yang memikul sebarang
beban selain daripada beratnya sendiri dan
juga daya angin.
binaan

Dinding: Pengenalan
• Dinding:
– Struktur pejal, kebiasaan dalam keadaan
pugak bersambung
– Dibina dari batu bata, batu, konkrit, kayu
atau logam.
– Sebagai perlindungan
– Pembahagian ruang
binaan

binaan
Dinding tepi

•Dinding tembok ( retaining
wall)
binaan
Dinding didalam rumah (interior wall)

Dinding pagar (perimeter wall)
binaan

Dinding: Ciri
i. Kestabilan
ii. Kekuatan
iii. Perlindungan cuaca
iv. Rintangan kebakaran
v. Serapan bunyi
binaan

Dinding: Ciri
i. Kestabilan
– Kukuh dan stabil= tidak runtuh
– Bergantung kepada: asas,
ketebalan, ketinggian, tekanan,
beban dan kedudukan pusat graviti.
– Faktor utama kestabilan: asas dan
binaan
pusat graviti.

Dinding: Ciri
ii. Kekuatan
– Keupayaan menanggung
beban, menahan tekanan dan
tegangan serta kekerasan
– Bergantung kepada bahan dan
cara binaan
– Ch: bata ikat Inggeris lebih kuat berbanding ikat Flemish.
binaan

Dinding: Ciri

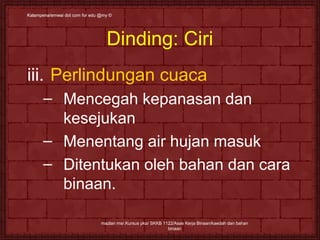

iii. Perlindungan cuaca
– Mencegah kepanasan dan
kesejukan
– Menentang air hujan masuk
– Ditentukan oleh bahan dan cara
binaan.
binaan

Dinding: Ciri
iv. Rintangan kebakaran
– Kebolehan menahan api
– Bergantung kepada bahan
– Menjamin keselamatan nyawa
– Ch: kayu awet kimia merintang kebakaran dengan
binaan
memuaskan

Dinding: Ciri
v. Serapan bunyi
– Keupayaan menyerap bunyi
– Bergantung kepada bahan dan
kaedah binaan
– Menjamin keselesaan dan
ketenteraman
binaan

Dinding: bahan binaan
i. Kayu
ii. Logam
iii. Konkrit bertetulang
iv. Bata
v. Blok simen/ konkrit
binaan

Ikatan
Sisi Bata
Ikatan Flemish
binaan

Ikatan Inggeris
binaan

Lantai: Pengenalan
• Lantai (floor)
–Binaan pada bahagian dasar
ruang di dalam bangunan atau
bilik.
binaan

Lantai
• Lantai ialah permukaan dasar
bangunan yang menerima segala
aktiviti penghuni dan beban-beban
yang lain.
• Pembinaan lantai hendaklah
menjamin keselamatan dan
keselesaan penghuni.
binaan

Lantai: Ciri-Ciri
i. Kestabilan
ii. Kekuatan
iii. Pencegahan kelembapan
iv. Ketahanlasakan
v. Keselesaan
vi. Penyelenggaraan
binaan

Jenis Kemasan Lantai
binaan

Lantai: Ciri-Ciri
i. Kestabilan
– Lantai kukuh menjamin
kestabilan
– Menghalang keretakan
binaan

Lantai: Ciri-Ciri
ii. Kekuatan
– Keupayaan menanggung beban
hidup dan mati
– Menahan segala tekanan
binaan

Lantai: Ciri-Ciri
iii. Pencegahan kelembapan
– Menentang resapan air
– Mencegah kelembapan dalam
binaan
bangunan

Lantai: Ciri-Ciri
iv. Ketahanlasakan
– Tahan lama tanpa kerosakan
– Sifat menentang keretakan,
kikisan, kebakaran, asid, reput,
minyak, serangga dsb.
binaan

Lantai: Ciri-Ciri
v. Keselesaan
– Panas
– Sejuk
– Bunyi (penebatan suara)
– Licin tanpa gelincir
– Elok pandangan
binaan

Lantai: Ciri-Ciri
vi. Penyelenggaraan
– Tahan lasak
– Senang dibersihkan
– Tidak perlu penjagaan kerap
binaan

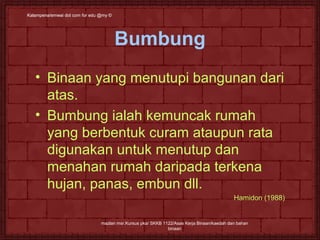

Bumbung
• Binaan yang menutupi bangunan dari
atas.
• Bumbung ialah kemuncak rumah
yang berbentuk curam ataupun rata
digunakan untuk menutup dan
menahan rumah daripada terkena
hujan, panas, embun dll.
binaan
Hamidon (1988)

binaan
Bumbung :
Ciri - ciri
i. Kestabilan
ii. Perlindungan cuaca
iii. Tahan lasak
iv. Rintangan haba
v. Bekalan cahaya dan ganti udara
vi. Kecantikan

Bumbung : Faktor penting
i. Angin
ii. Penebatan
iii. Ganti udara
iv. Serangga
v. Kilat
vi. Air hujan
binaan

Bumbung : Jenis
i. Bumbung tebeng layar
ii. Bumbung limas
iii. Bumbung Gambriel
iv. Bumbung layang
v. Bumbung Mansard
vi. Bumbung limas Belanda
vii. Bumbung pisang sesikat
viii. Bumbung Minangkabau
binaan

Bumbung : Jenis
i. Bumbung tebeng layar
binaan

Bumbung: Jenis
ii. Bumbung limas (hip roof)
– Bumbung yang mengandungi empat
cerun permukaan. Dua daripadanya
berbentuk segitiga.
binaan

Bumbung: Jenis
iii. Bumbung Gambriel
binaan

Bumbung: Jenis
iv. Bumbung layang
binaan

Bumbung: Jenis
v. Bumbung Mansard
– Bumbung limas yang saling
bertindih. Bahagian bawah
bumbung ini lebih curam daripada
bahagian atas.
binaan

Bumbung: Jenis
vi. Bumbung limas Belanda
binaan

Bumbung: Jenis
vii. Bumbung pisang sesikat
– Bumbung yang mempunyai satu cerun
sahaja. Kasaunya diunjurkan daripada
plat dinding ke rasuk dan tiang yang
terletak di bahagian luar bangunan pada
aras yang lebih rendah.
binaan

Bumbung: Jenis
viii. Bumbung Minangkabau
binaan

Pembinaan bumbung
Struktur pelengkap/binaan bumbung:
• Rabung (Perabung)
• Plat Tembok
• Kasau Jantan
• Beroti atau Kasau Lintang
• Jeriau
binaan

Pembinaan bumbung
Struktur pelengkap/binaan bumbung:
• Kekuda
• Penguat Sambungan Kekuda Kayu
• Penggunaan Bahan Bumbung, Jarak
Kasau, Beroti dan Kasau Lintang.
• Penutup Bumbung
• Cucur atap dan Birai Hias
binaan

Binaan Struktur Bumbung
i. Rabung (Perabung)
Dipasang lurus merentangi kasau jantan.
• Kasau jantan dipaku pada bahagian rabung.
• Kasau jantan dalam keadaan curam di
kedua bahagian bumbung.
binaan

binaan
ii. Plat tembok
• Dipasang pada kedudukan yang rata
di bahagian paling atas tembok
• Sebagai pelapik bagi meletak dan
memaku kasau jantan yang ditakuk
• (kasau jantan ditakuk bahagian
bawah untuk memperkukuhkan
struktur bumbung)

iii. Kasau Jantan
• Kayu yang dipasang mengikut jarak
tertentu merentangi plat tembok
secara selari.
• Sebagai penyebar bebanan dari
bumbung, ke
• plat tembok, tembok, tiang, bahagian
binaan
aras, tanah.

iv. Beroti atau Kasau Lintang
• Dipasang pada bahagian atas kasau
binaan
jantan.
• Bagi menerima atau menyokong
bahan bumbung
• Diperkukuhkan dengan paku. (atau
kaedah lain)

v. Jeriau
• Sebagai pemegang untuk kedua-dua
kasau jantan
• Agar tidak berubah kedudukan
• Mengelakkan kasau jantan menolak
bahagian tepi tembok.
binaan

vi. Kekuda
• Mengandungi gabungan kasau, tupang
binaan
dan alang pengikat.
• Dari jenis kayu, keluli, dsb.
• Tujuan:
• Mempercepatkan kerja pemasangan
• Ekonomik dan praktikal
• Memberi kekuatan pada bumbung
• Merentangi ruang bukaan yang besar

vii. Penguat sambungan kekuda kayu
Selain penggunaan paku atau skru
• Plat bergigi: logam berbentuk bulat
segiempat, berbucu tajam
• Gegelang pisah : baik untuk digunakan, jika
terjadi pergerakan sambungan, gegelang
bergerak, tidak menjejaskan sambungan.
• Plat kekuda: kepingan keluli mengandungi
lubang-lubang untuk pemakuan dan
pelekap.
binaan

viii. Penggunaan Bahan Bumbung Jarak
Kasau, Beroti dan Kasau Lintang.
a. Penggunaan atap genting
• Jarak kasau 600mm, beroti 300mm.
binaan
a. Atap asbestos
• Jarak kasau 1800mm jarak kasau lintang
900mm- 1200mm
a. Atap aluminium
• Binaan kekuda dimana jarak melebihi 3m,
kasau lintang boleh menggunakan U channel
atau sesiku.

ix. Penutup Bumbung
• Kesempurnaan bumbung terletak pada
pemasangan penutupnya.
• Tanpa penutup, air mudah memasuki ruang
binaan
bawahnya.
• Pelbagai bentuk mengikut kesesuaian dan
binaan bumbung
• Dibuat dari genting tanah liat, keluli, plastik

x. Cucur Atap dan Birai Hias
Birai dibuat pada setiap hujung cucur atap.
• Tiga cara pembinaan birai:
i. Birai hias terbuka: cucur atap dan kasau
binaan
terbuka.
ii. Birai hias tertutup: pada cucur atap yang
tidak terjulur
iii. Birai hias kekotak: mempunyai tumpu kasau,
friz dan tampang bawah. Dipasang
pada keseluruhan cucur atap.

Pintu
• Bukaan pada tembok/ dinding
• laluan keluar masuk
– ke dalam bangunan
– antara bilik
• Dua bahagian utama
– kerangka pintu
– daun pintu
binaan

Binaan Pintu
• Faktor penting dalam pembinaan
pintu
i Kekuatan dan pengekalan bentuk
ii. Keselamatan
iii. Penebatan haba dan bunyi
iv. Rintangan api
binaan

i. Kekuatan dan pengekalan bentuk
• Daun pintu perlu kuat menanggung
beban sendiri dan tahan lasak.
• Bergantung kepada bahan diguna
• Kayu yang sempurna kering, bebas
kecacatan, kerosakan oleh serangga.
• Tanggam harus kuat dan tahan
binaan

ii. Keselamatan
• Daun pintu dan kerangka pintu harus
kuat
• Keselamatan bergantung kepada kualiti
kelengkapan yang dipasang; engsel,
kunci, bolt, dan cara pemasangan
bingkai kerangka
binaan

iii. Penebatan haba dan bunyi
• Mempunyai fungsi sama seperti tembok
– penebatan suhu dan bunyi.
• Pintu harus dapat mengurangkan bunyi
semasa ditutup.
• Pintu besar dan berat lebih berkesan
mengurangkan bunyi.
• Pemasangan kedap udara mengurangkan
bunyi.
binaan

iv. Rintangan api
• Dikelaskan sebagai pintu khas.
• Perlindungan yang disyor antara ½ jam
hingga 2 jam.
• Bahan gipsum dan asbestos diguna
sebagai lapisan perintang.
• Pintu ini biasanya bentuk rata dan padu.
binaan

binaan

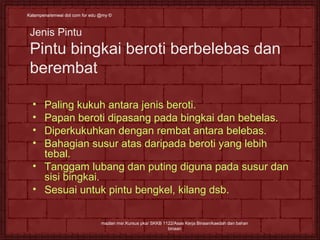

Jenis Pintu
i. Pintu beroti
i. Pintu beroti berbelebas
ii. Pintu beroti berbelebas dan berembat
iii. Pintu bingkai beroti berbelebas dan
berembat
ii. Pintu rata
i. Pintu rata berongga
ii. Pintu rata padu
iii.Pintu panel
iv.Pintu ram

Jenis Pintu
Pintu beroti berbelebas
• Kayu beroti dipaku pada belebas
lintang.
• Cuma sesuai bagi bukaan kecil
• Kelemahan;
– boleh menghilangkan bentuk seginya
–Pemakuan beroti pada belebas tidak
membingkaikan pintu dengan teguh.
binaan

Jenis Pintu
Pintu beroti berbelebas dan
berembat
• Hampir sama dengan beroti berbelebas.
• Diperkukuhkan dengan rembat-rembat
antara belebas.
• Rembat dipasang menyerong
• Dipaku atau skru kepada papan beroti
• Sesuai untuk stor
binaan

Jenis Pintu
Pintu bingkai beroti berbelebas dan
berembat
• Paling kukuh antara jenis beroti.
• Papan beroti dipasang pada bingkai dan bebelas.
• Diperkukuhkan dengan rembat antara belebas.
• Bahagian susur atas daripada beroti yang lebih
tebal.
• Tanggam lubang dan puting diguna pada susur dan
sisi bingkai.
• Sesuai untuk pintu bengkel, kilang dsb.
binaan

Jenis Pintu
Pintu rata berongga
binaan
• Bahagian utama:
– bingkai dalam, sisi bingkai, susur atas, susur tengah,
dan susur bawah.
• Lapisan permukaan ditampal kepada kedua-dua
muka bingkai pintu.
• Diglu
• Di sekeliling bibir dipasang kepingan kayu nipis
untuk perlindungan.

Jenis Pintu
Pintu rata padu
• Pintu tugas berat
• Diguna pada bangunan awam,
sesuai perintang api.
• Mempunyai sifat merintang haba
dan akustik.
binaan

Jenis Pintu
Pintu panel
• Terdiri dari sisi-sisi bingkai dan susur
-susur yang mengelilingi panel kayu.
• Bilangan panel bergantung kepada
saiz dan rekabentuk.
• Susur tengah dan bawah lebih lebar.
binaan

binaan
Jenis Pintu
Pintu ram
• Hampir sama dengan pintu panel
• Bahagian panel digantikan dengan ram yang
tidak boleh laras.
• Biasanya mempunyai satu atau dua panel
• Sesuai untuk pintu bengkel atau pintu dapur.

JENIS TINGKAP
binaan
• Tingkap ram kaca
• Tingkap berbingkai kaca
JENIS TINGKAP MENGIKUT CARA BUKAAN
• Gantungan sisi membuka keluar
• Gantungan atas membuka keluar
• Unjuran gantung sisi
• Unjuran gantung atas
• Gelangsar tegak
• Gelangsar ufuk

JENIS TINGKAP
binaan
Gelangsar ufuk

JENIS TINGKAP
binaan
Gelangsar tegak

TTaannggggaa??
• Laluan turun naik antara tingkat pada
bangunan.
• Mengandungi beberapa anak tangga.
• Larian terus atau beberapa larian
diselangi dengan pelantar.
binaan

PPeemmiilliihhaann jjeenniiss ttaannggggaa
Faktor pemilihan :
i. Jenis bangunan: kediaman atau
bangunan awam?
ii. Ruang bukaan
iii. Ukuran naik dan kecerunan
iv. Jenis rekabentuk
v. Ekonomi
binaan

JJeenniiss ttaannggggaa
Empat jenis utama:
i. Tangga larian lurus
ii. Tangga suku pusingan
iii. Tangga separuh pusingan
iv. Tangga geometri
binaan

Jenis tangga
Tangga larian lurus
• Satu deretan anak tangga
• Menghubungkan antara tingkat
• Satu arah
• Bagi tangga yang panjang, dibina
pelantar (keselesaan mendaki)
• Mudah dan murah
binaan

Jenis tangga
Tangga suku pusingan
• Dua deretan anak tangga
• Pelantar yang membelok suku
pusingan (90º)
• Sesuai untuk ruang bukaan yang
terhad (bila tangga larian lurus
tidak sesuai)
binaan

binaan
Tangga suku
pusingan

Jenis tangga
Tangga separuh pusingan
• Dua deretan anak tangga
• Kedua-dua anak tangga adalah selari
• Memusing separuh pusingan (180º)
• Sesuai untuk tangga awam
(terutamanya sebagai tangga
kecemasan)
binaan

binaan
• Tangga
separuh
pusingan

Jenis tangga
Tangga geometri
• Satu deretan anak tangga berterusan
• Disusun mengelilingi tupang tengah
menjadikan tangga keliling
• Memerlukan kawasan lantai kecil.
• Kegunaan terhad
binaan

binaan
TANGGA
GEOMETRI

PPrriinnssiipp ppeemmbbiinnaaaann ttaannggggaa
• Larian tangga
• Anak tangga
• Curam
• Ukuran naik dan jarak ufuk
• Jejak dan penaik
• Ruang tangga
• Pelantar tangga
• Tanda larian tangga
binaan

Prinsip pembinaan tangga:
Larian tangga
• (Larian tangga adalah siri anak
tangga)
• Larian hendaklah tidak kurang 3 naik
dan tidak melebihi 16 naik.
• Untuk menjamin keselesaan
• Lebar lazim (bagi bangunan
kediaman) = 800 – 1 200mm.
binaan

Anak tangga
• Hendaklah dibina selari antara satu
sama lain. (kecuali ada pertukaran
arah)
• Boleh dibina sebagai
– satu siri jejak ufuk terbuka atau
– tangga tertutup dengan penaik
• Anak tangga mestilah mempunyai jarak
jejak dan naik sekata.
binaan

Curam
• Curam tidak melebihi 42º.
• Sudut condong kecil memerlukan banyak
anak tangga
• Sudut besar kurang keselesaan
• Kecuraman
– bangunan kediaman 42º
– Bangunan awam : 27º – 33º
binaan

Ukuran naik dan jarak ufuk
• Ukuran naik ialah jarak menaik
• Ukuran ufuk ialah jarak yang diufuk
(mengikut panjang ufuk sesuatu larian
tangga)
binaan

Jejak dan penaik
• Jejak ialah bahagian ufuk anak tangga.
• Penaik ialah bahagian tegak.
binaan

Larian tangga
• (Larian tangga adalah siri anak tangga)
• Larian hendaklah tidak kurang 3 naik
dan tidak melebihi 16 naik.
• Untuk menjamin keselesaan
• Lebar lazim (bagi bangunan kediaman)
= 800 – 1 200mm.
binaan

SISTEM PERBEKALAN AIR PAIP DAN
PEMBENTUNGAN
• Air merupakan satu sumber yang sangat penting dalam
kehidupan sehari-hari. Ia membolehkan kita mencuci diri serta
menyendiakan makanan.
• Sumber-sumber semula jadi mendapatkan air adalah daripada
binaan
– Sungai
– Bukit-bukau
– Bawah tanah
• Kebanyakan air yang di bekalkan sebagai air minum ialah hasil
dari sungai. Sebelum disalur dan dibekalkan kepada pengguna
air ini diproses terlebih dahulu untuk membersihkannya daripada
pencemaran kuman dan kimia yang bahaya.

binaan
BEKALAN AIR
• WATER
TREATMENT
FLOWCHART

BEKALAN AIR
• Sistem bekalan air ke bangunan:
– Mengikut kehendak peraturan tempatan,
amalan yang digunakan untuk membekalkan
air ke sesebuah rumah kediaman ialah melalui
kaedah graviti atau kaedah tak langsung
– Air dari paip induk dibekalkan melalui paip
servis yang dipasangkan ke tangki simpan air
binaan

– Dari tangki simpanan air diagihkan kepada
kelengkapan tandas dan bilik mandi
– Air untuk kegunaan dapur adalah
disalurkan terus dari dari paip induk.
– Muatan tangki simpanan untuk rumah
kediaman adalah 270 hingga 450 liter atau
90 liter bagi setiap penghuni dan
mengcukupi untuk digunakan selama 24
jam tanpa mengisi semula.
binaan

BEKALAN AIR
binaan
• TANGKI SIMPANAN AIR

BEKALAN AIR
• JENIS-JENIS PAIP AIR:
• Paip besi bergalvani:
• Mempunyai kekuatan yang lebih dan rintangan yang
tinggi kepada tekanan air, sifat merintang hakisan di
bahagian dalam paip.
Paip plastik PVC (Polyvinylchloride):
• Jenis yang tidak melentur, ringan, tidak berkarat dan
senang dikerjakan.
binaan

SISTEM PEMBENTUNGAN
• Sistem pembentungan yang boleh membuang kumbahan
melalui sistem sambungan paip yang bersih dan cekap.
• Jenis pembentungan utama:
• Sistem pembentungan awam
– Sistem pembentungan tangki najis
binaan
• Jenis paip betung:
• (a) Paip tembikar bergelis
– (b) paip besi tungan
– (c) paip plastik (PVC)

KELENGKAPAN SANITARI
• Kelengkapan sanitari terdiri daripada alat-alat tandas
seperti tandas, tempat membuang air kecil dan
menyalurkan kotoran keluar
Jenis tandas:
• Tandas pam cangkung
• Tandas pam duduk
Komponen tandas;
• Mangkuk
• Tangki air (fushing tank)
• Perangkap
binaan

binaan
KELENGKAPAN
SANITARI
Komponen tandas:
– Lurang
– Saluran paip turun (down pipe)
– Tangki najis

Kelengkapan sanitari
binaan
• Tandas duduk sinki cuci tangan

KELENGKAPAN TANDAS
binaan
• TANGKI NAJIS BIASA

BEKALAN AIR

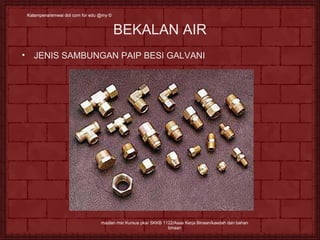

• JENIS SAMBUNGAN PAIP BESI GALVANI
binaan

BEKALAN AIR
• KERJA PENYAMBUNGAN PAIP
binaan

Kaedah-dan-bahan-binaan

More Related Content

What's hot

Viewers also liked

Kaedah-dan-bahan-binaan
