ここはあえて紙とペン！Value Stream Mapping で開発サイクルの無駄を炙り出せ！

1. Session ID: APP013
本情報の内容（添付文書、リンク先などを含む）は、Microsoft Tech Summit 開催日（2016年11月1－2日）時点のものであり、予告なく変更される場合があります。

2. DevOps
• Azure
• Visual Studio Team
Service
• Windows Container
• Microsoft Azure Stack
• Azure Service Fabric
• Power BI

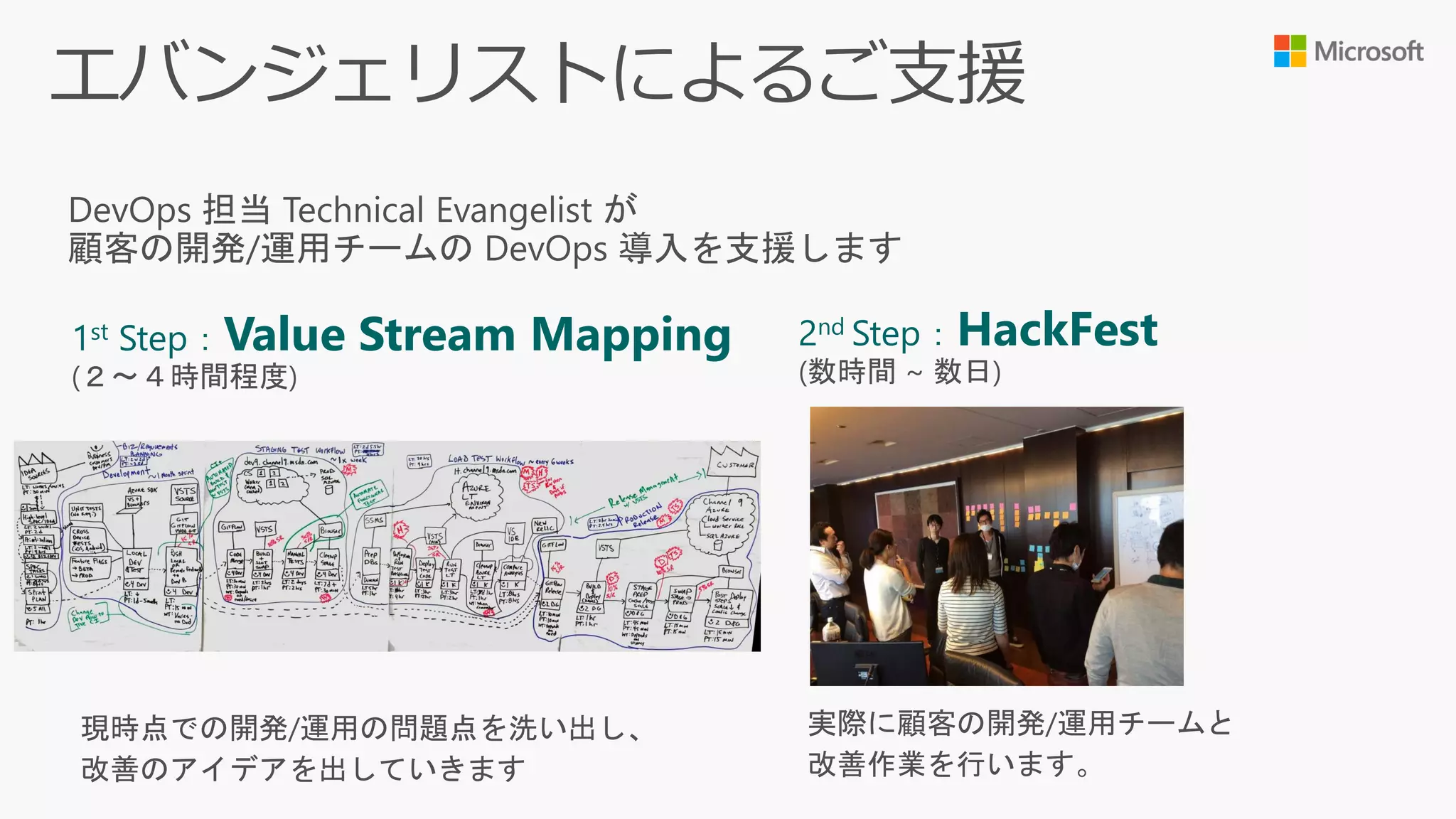

3. 1st Step：Value Stream Mapping 2nd Step：HackFest

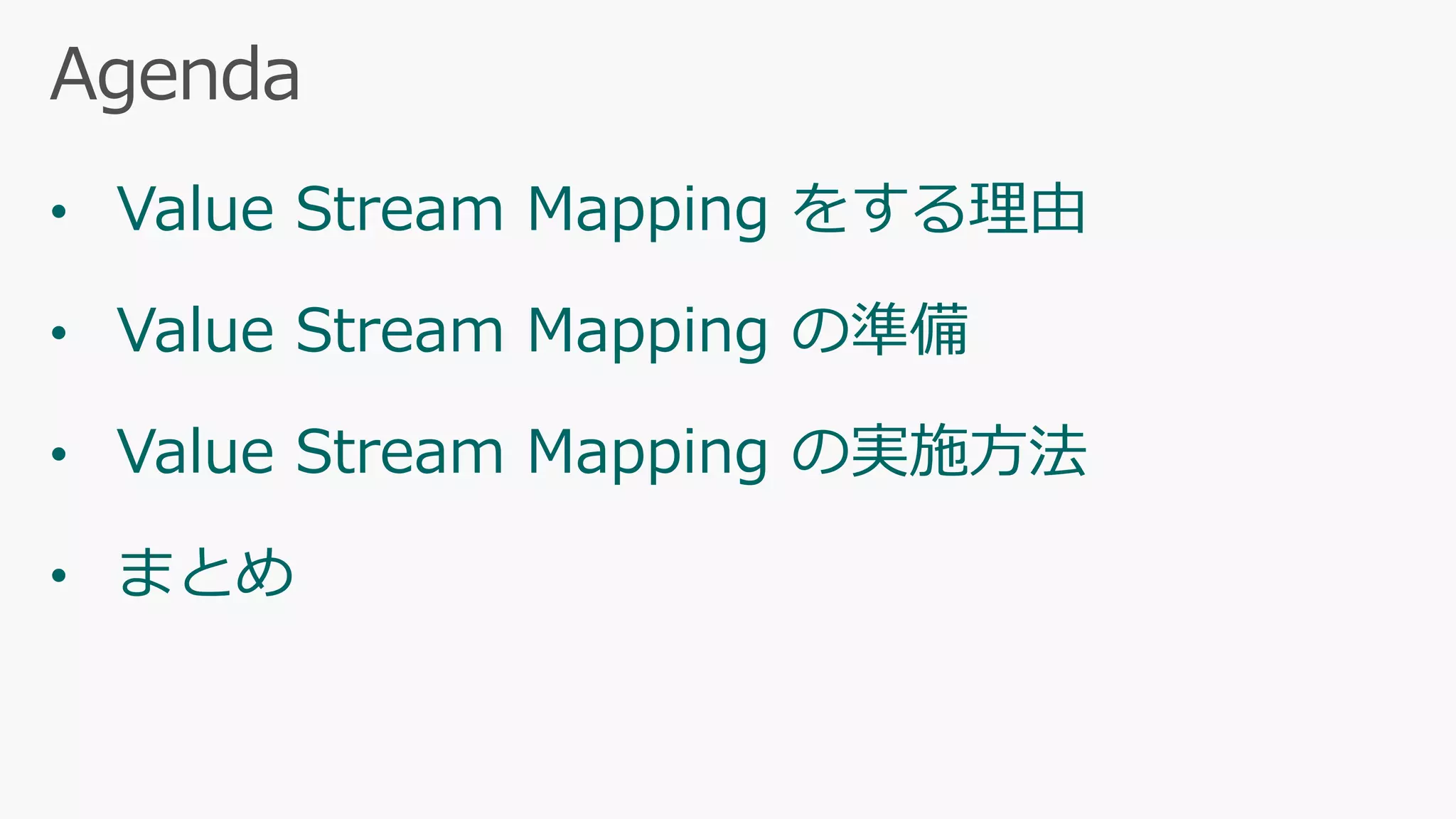

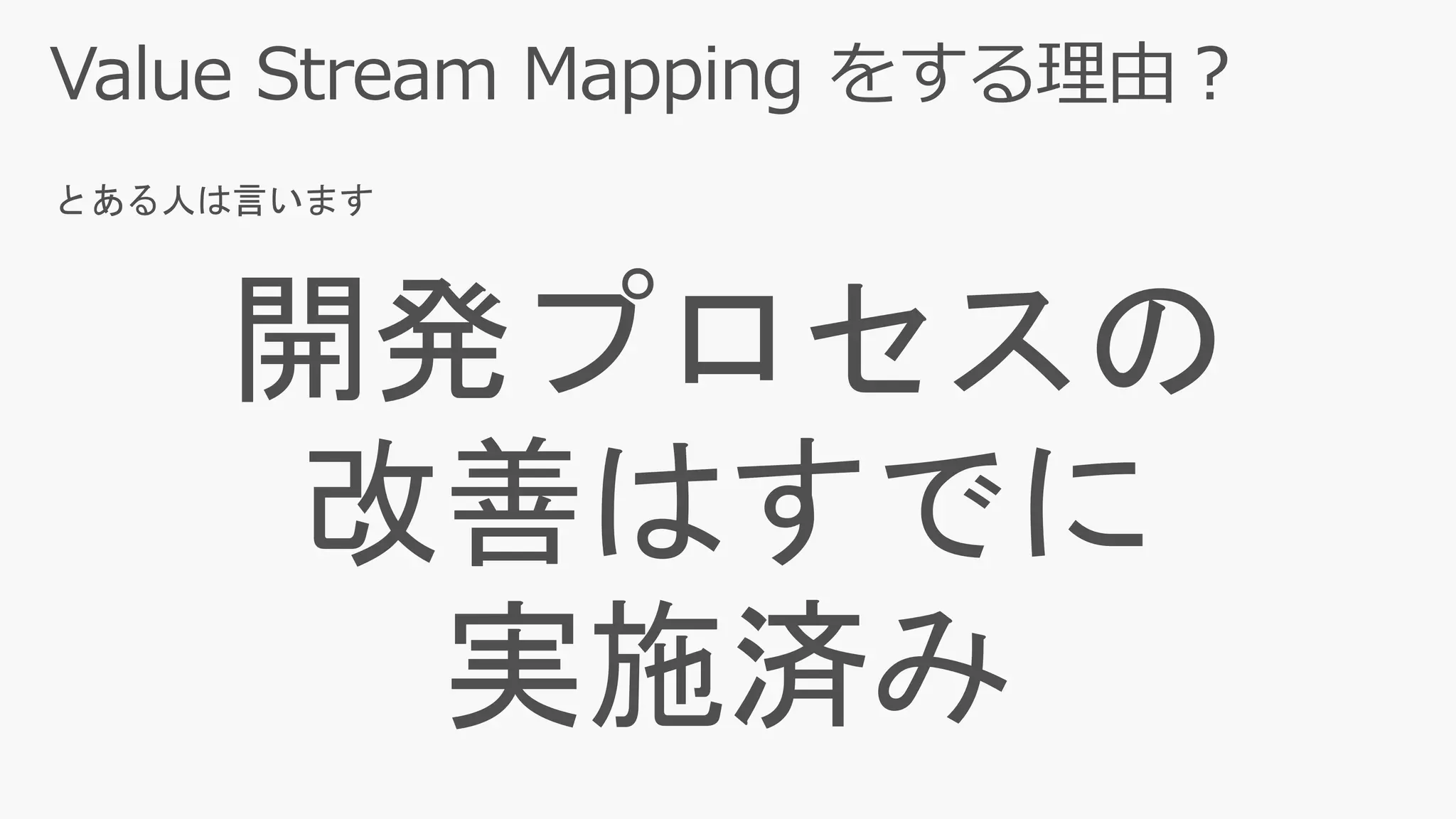

4. • Value Stream Mapping をする理由
• Value Stream Mapping の準備
• Value Stream Mapping の実施方法
• まとめ

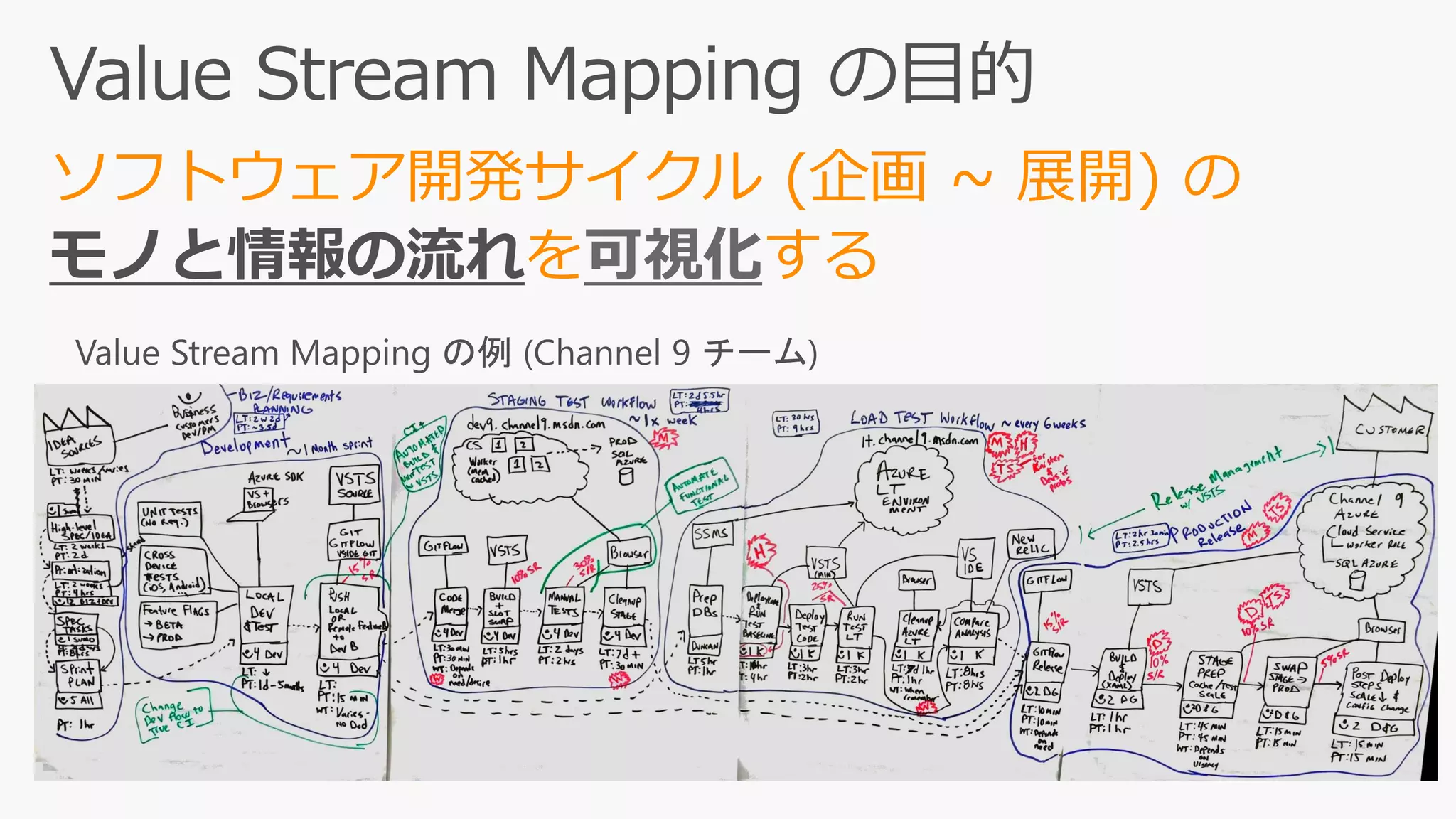

5. ソフトウェア開発サイクル (企画 ~ 展開) の
モノと情報の流れを可視化する

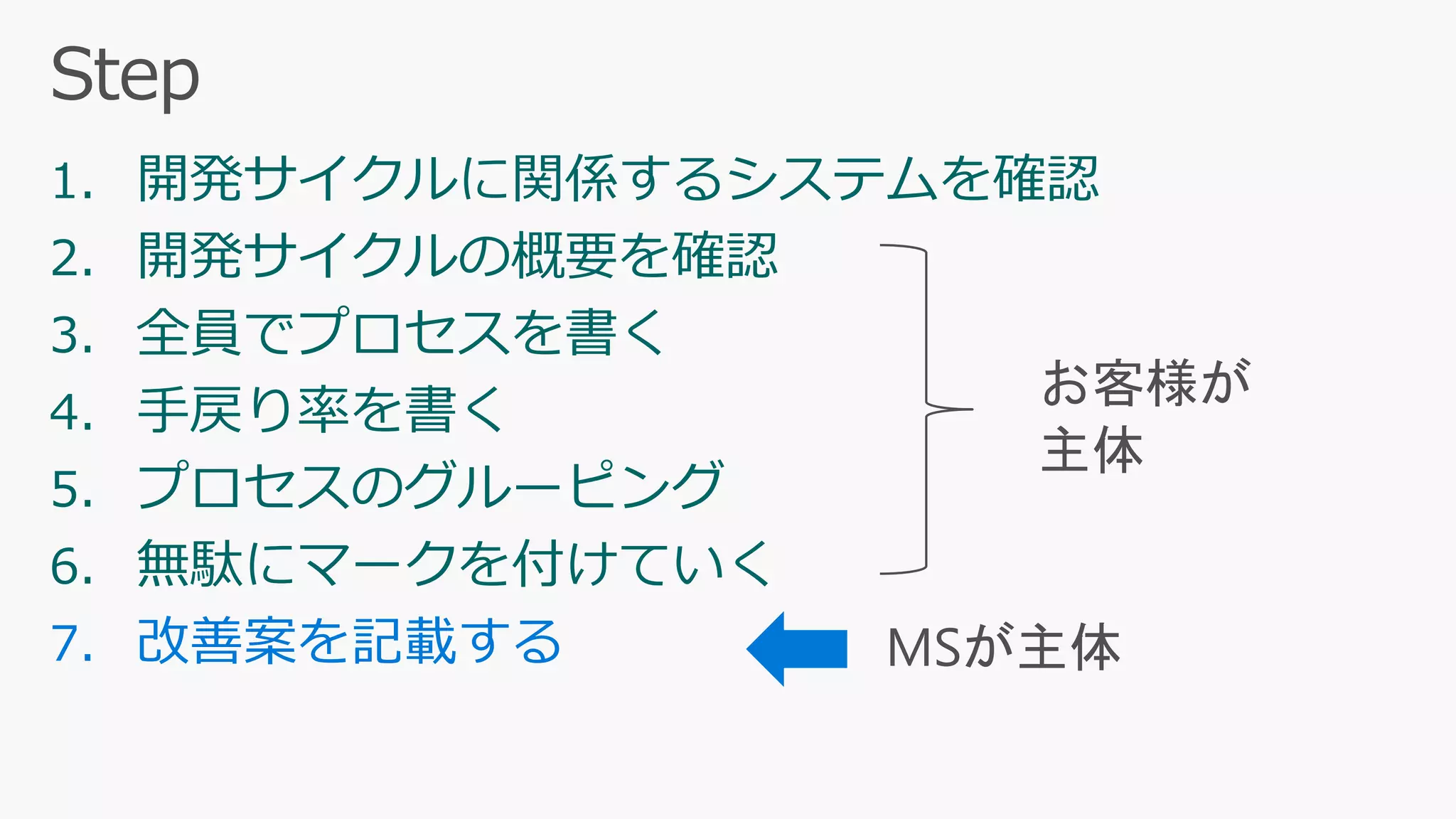

8. ビジネス貢献度

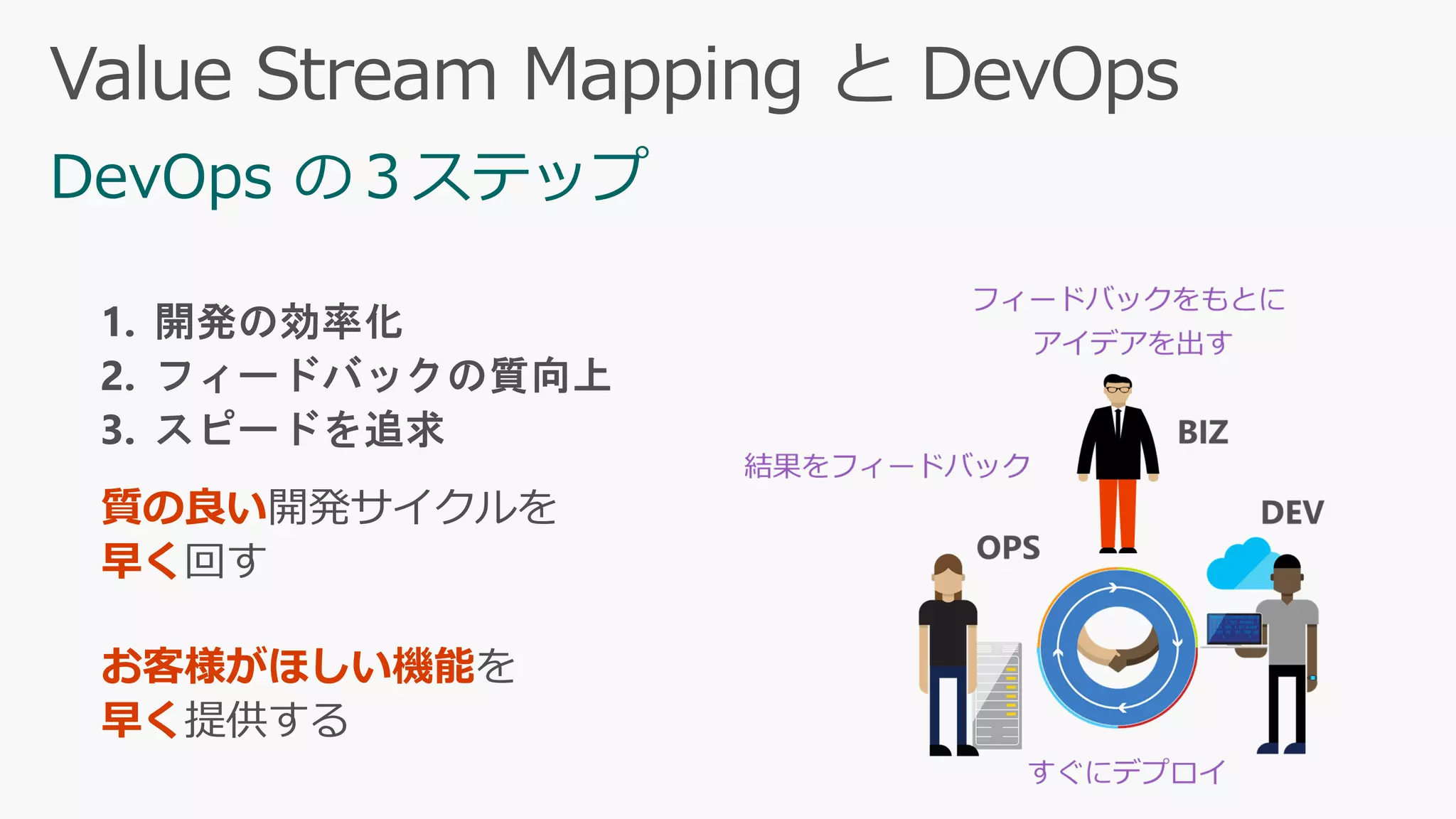

9. DevOps の３ステップ
質の良い
早く
お客様がほしい機能
早く

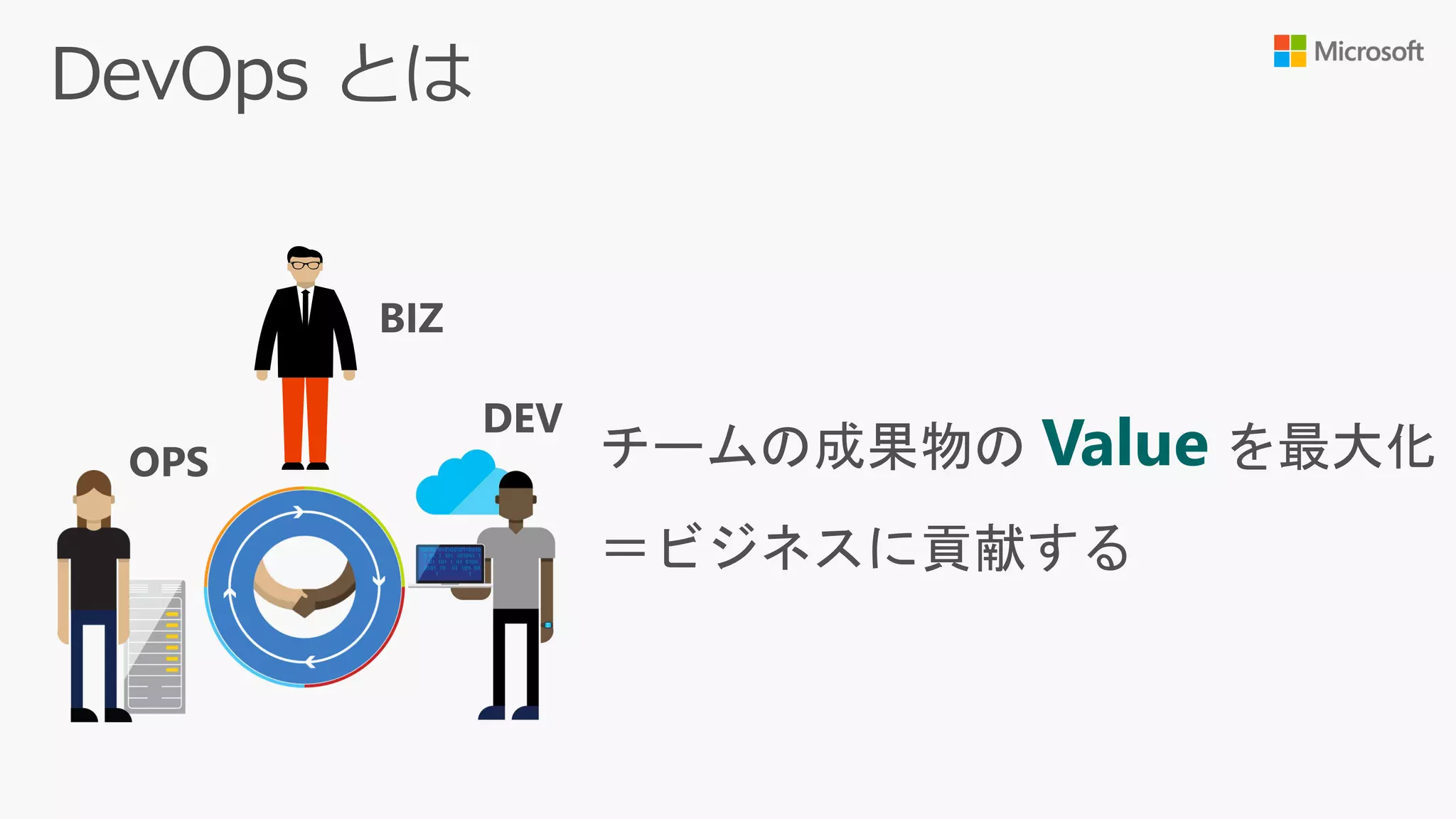

10. チームの成果物の Value を最大化
＝ビジネスに貢献する

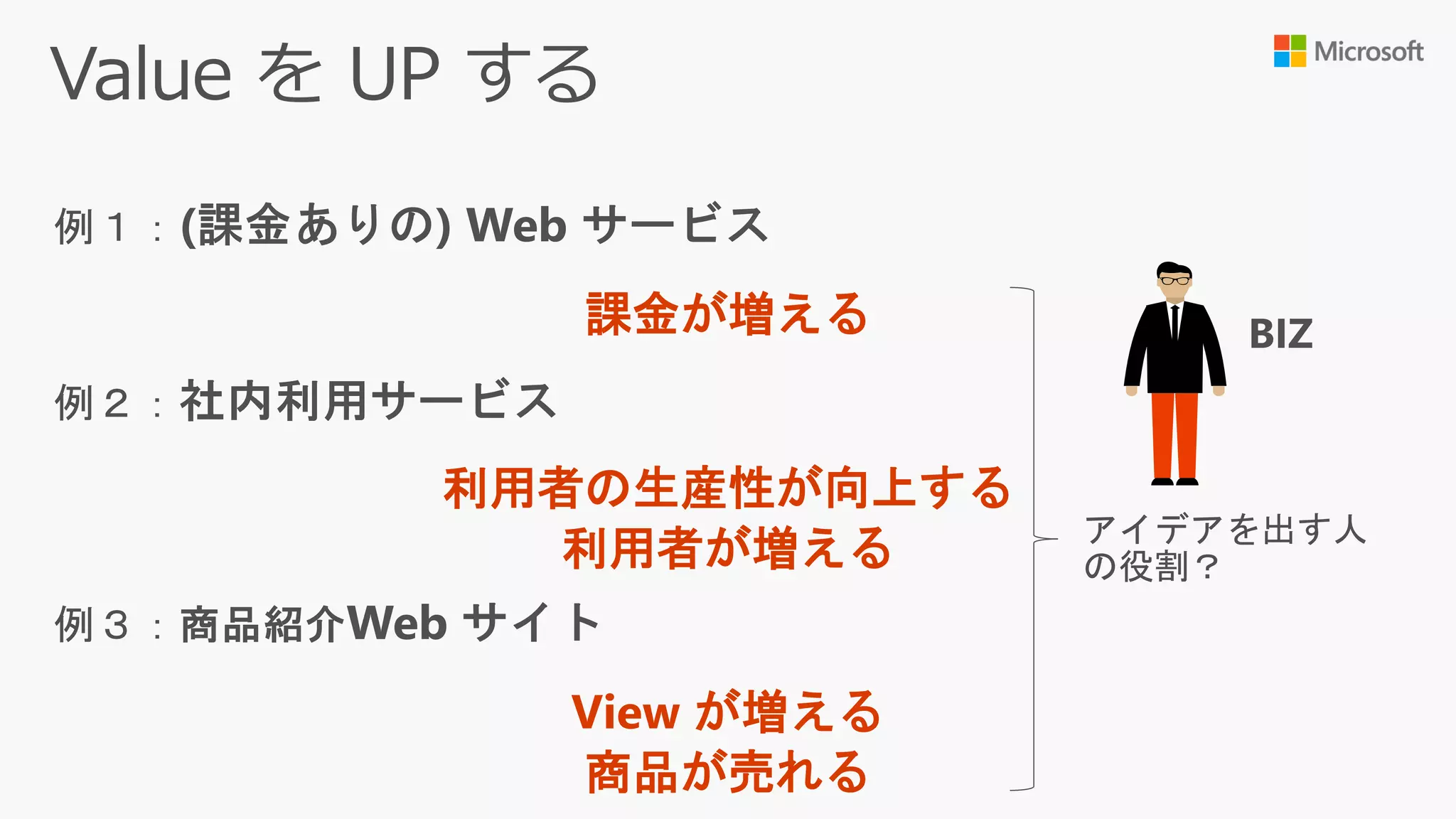

11. 課金が増える
利用者の生産性が向上する
利用者が増える
View が増える
商品が売れる

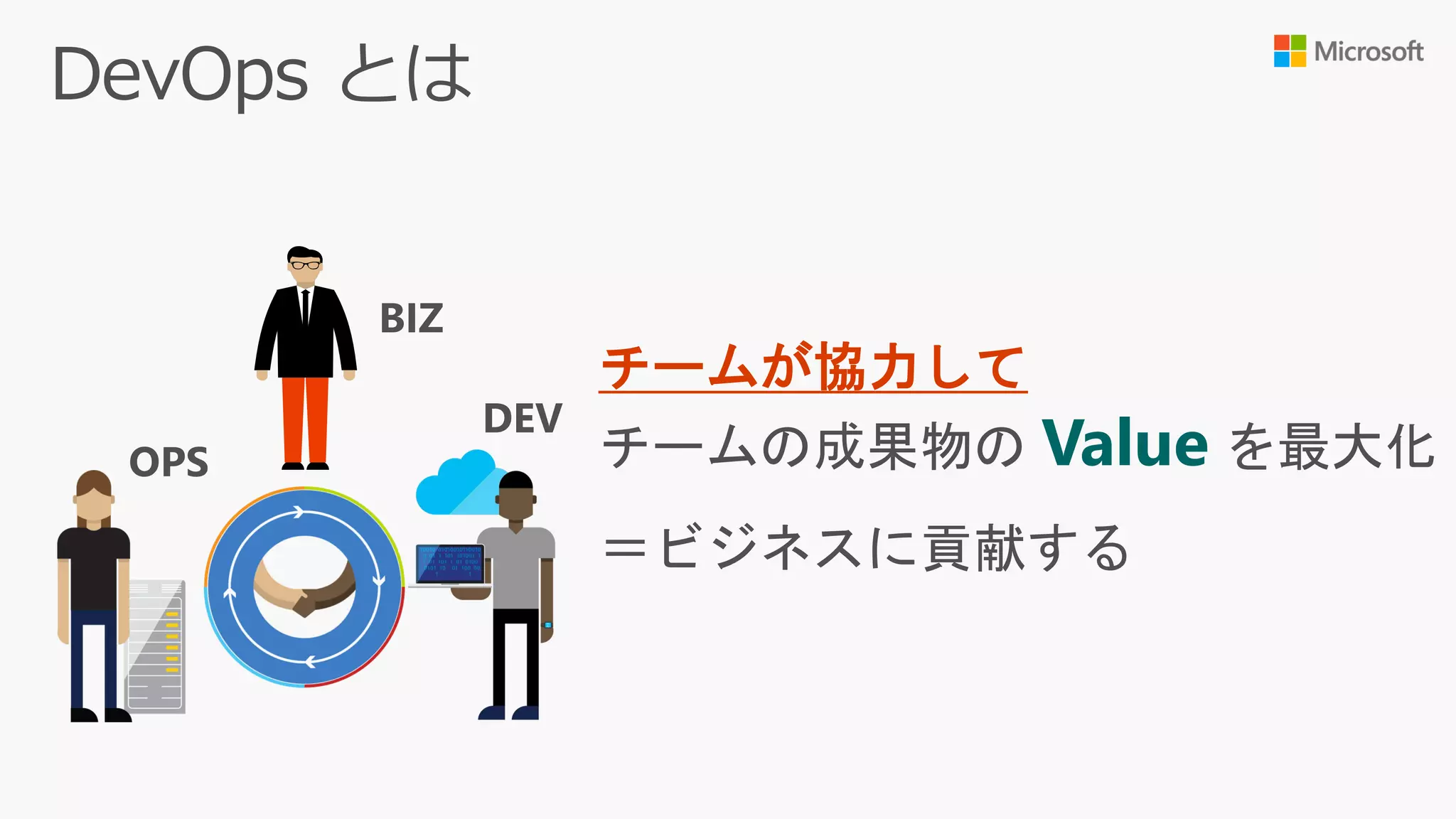

12. チームの成果物の Value を最大化
＝ビジネスに貢献する
チームが協力して

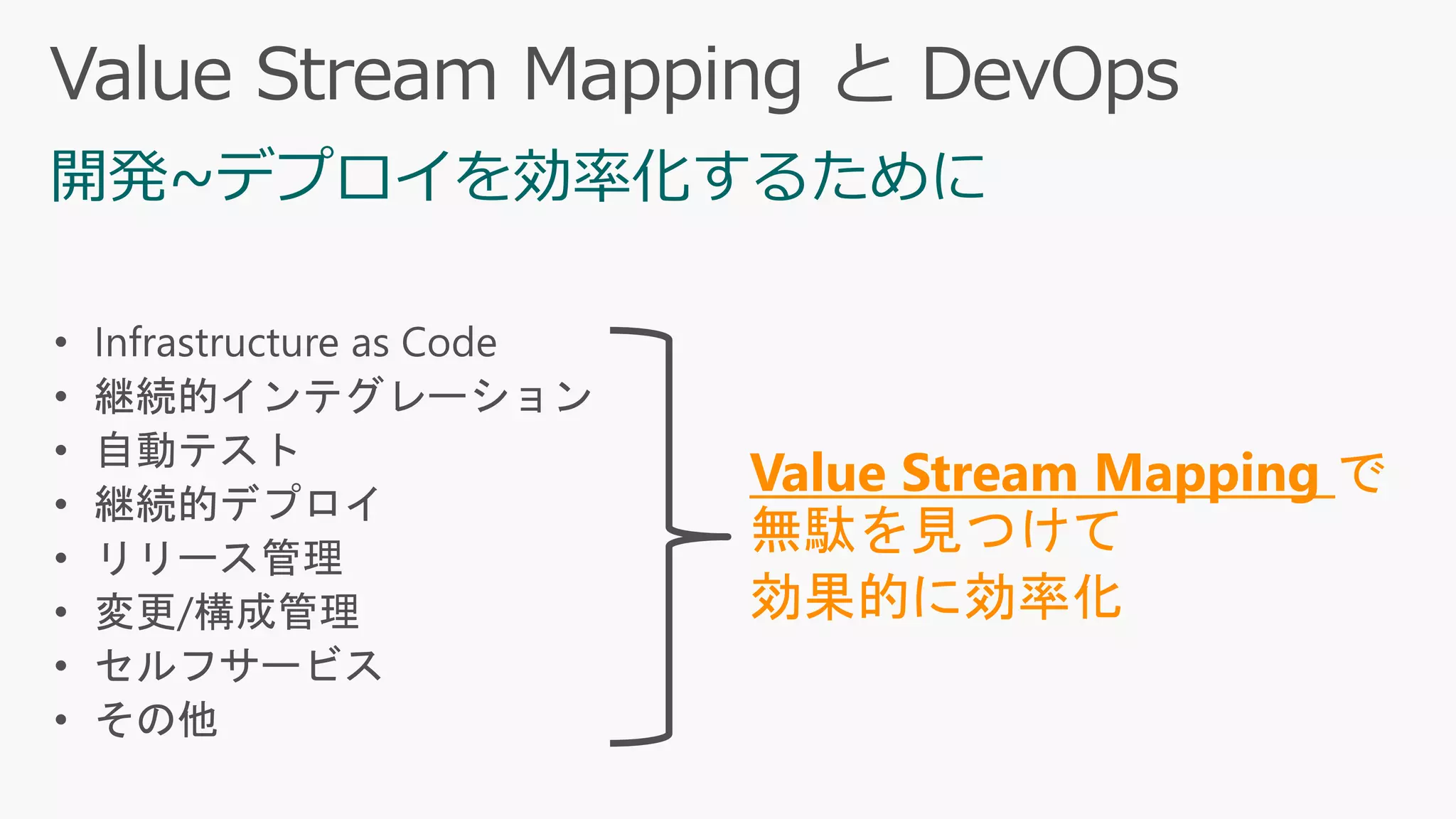

13. 開発~デプロイを効率化するために
Value Stream Mapping で
無駄を見つけて
効果的に効率化

14. ○○に時間がかかりすぎ
（自動化すると▲時間削減できそう)
このタスクって不要？
（省略すると▲時間削減できそう)
チームメンバーが共有

15. Microsoft Tech Summit

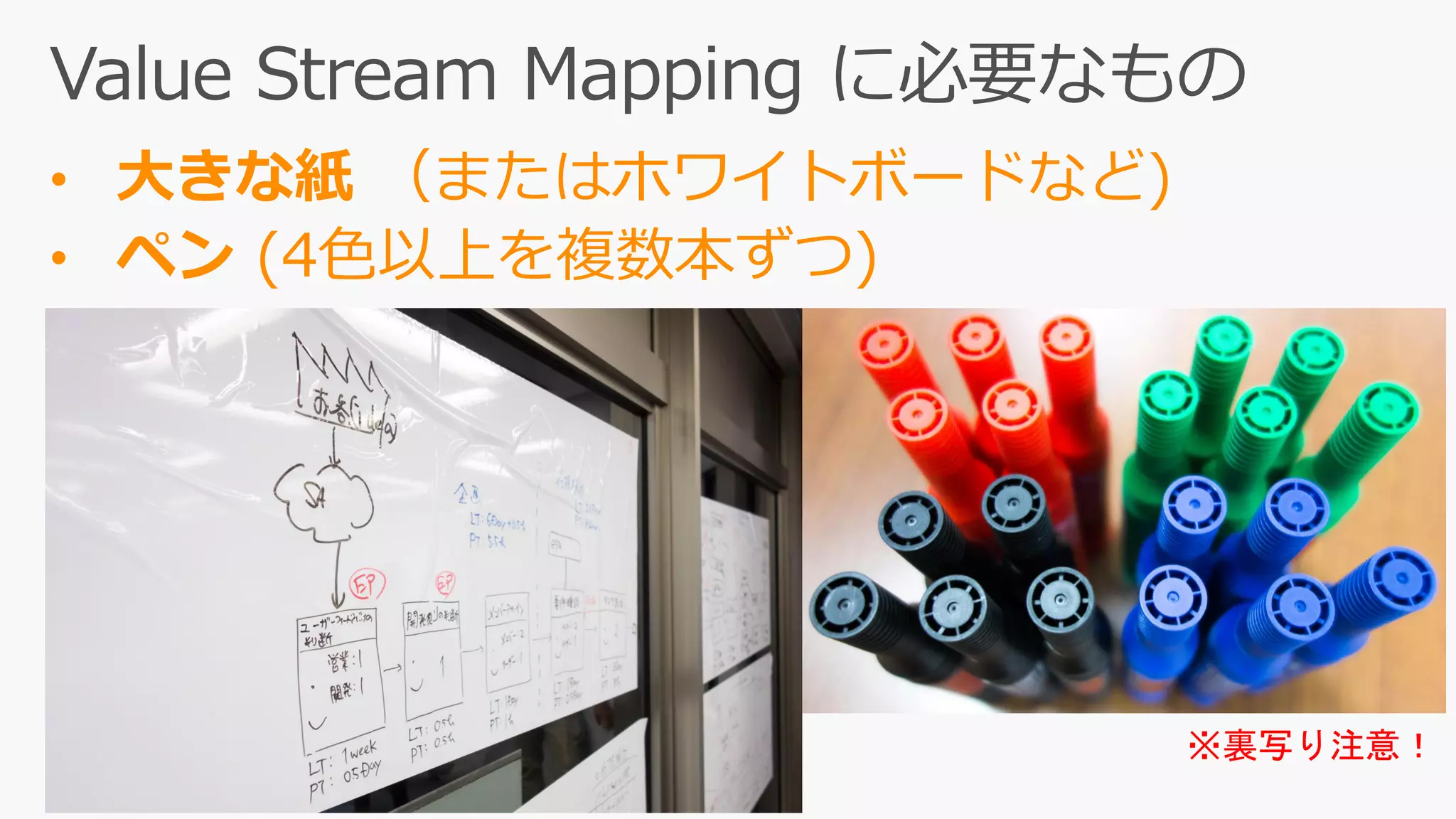

16. • 大きな紙 （またはホワイトボードなど)
• ペン (4色以上を複数本ずつ)
※裏写り注意！

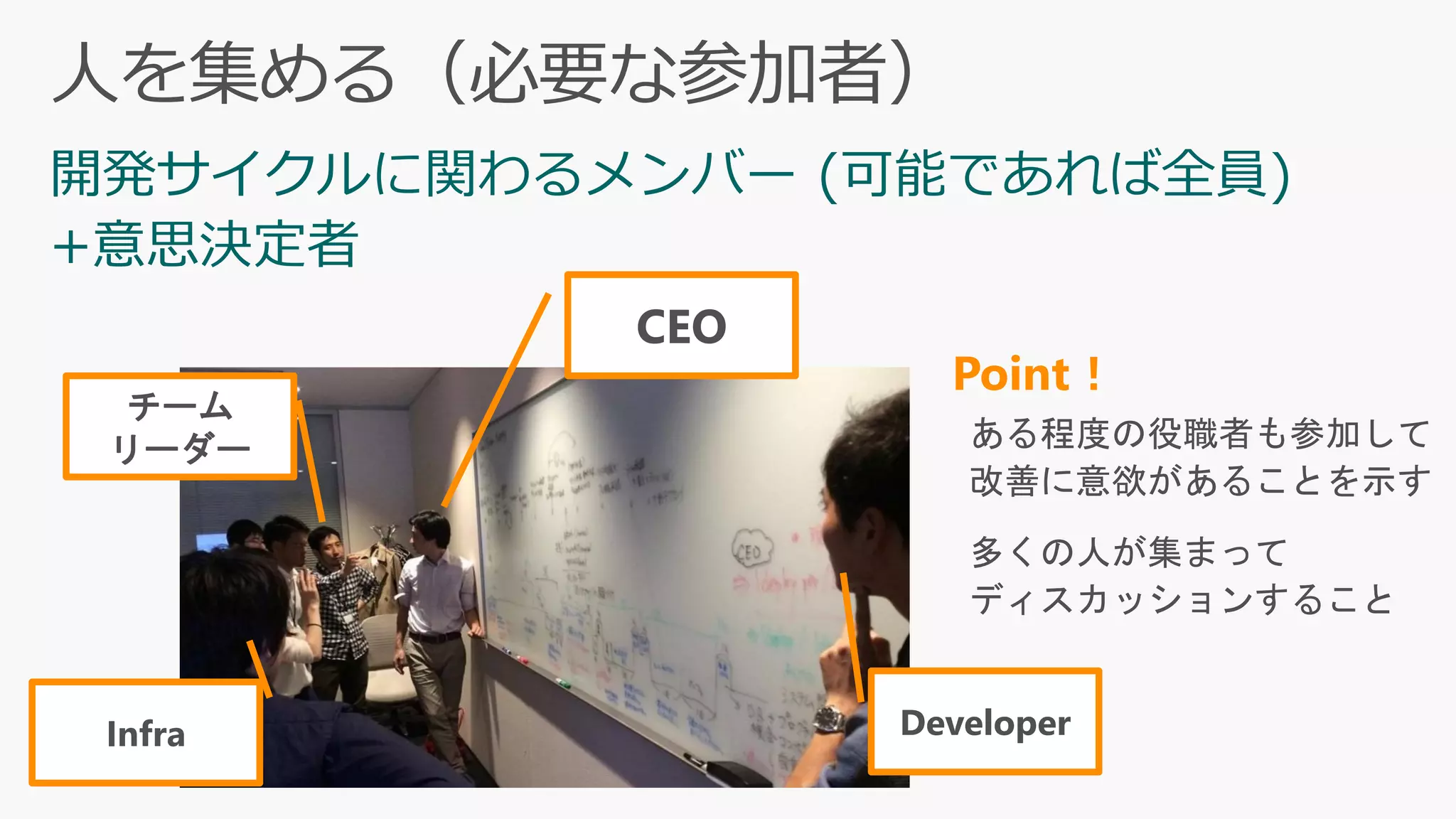

17. 開発サイクルに関わるメンバー (可能であれば全員)
+意思決定者
CEO
チーム
リーダー
DeveloperInfra
Point！

18. Microsoft Tech Summit

19. 1. 開発サイクルに関係するシステムを確認
2. 開発サイクルの概要を確認
3. 全員でプロセスを書く
4. 手戻り率を書く
5. プロセスのグルーピング

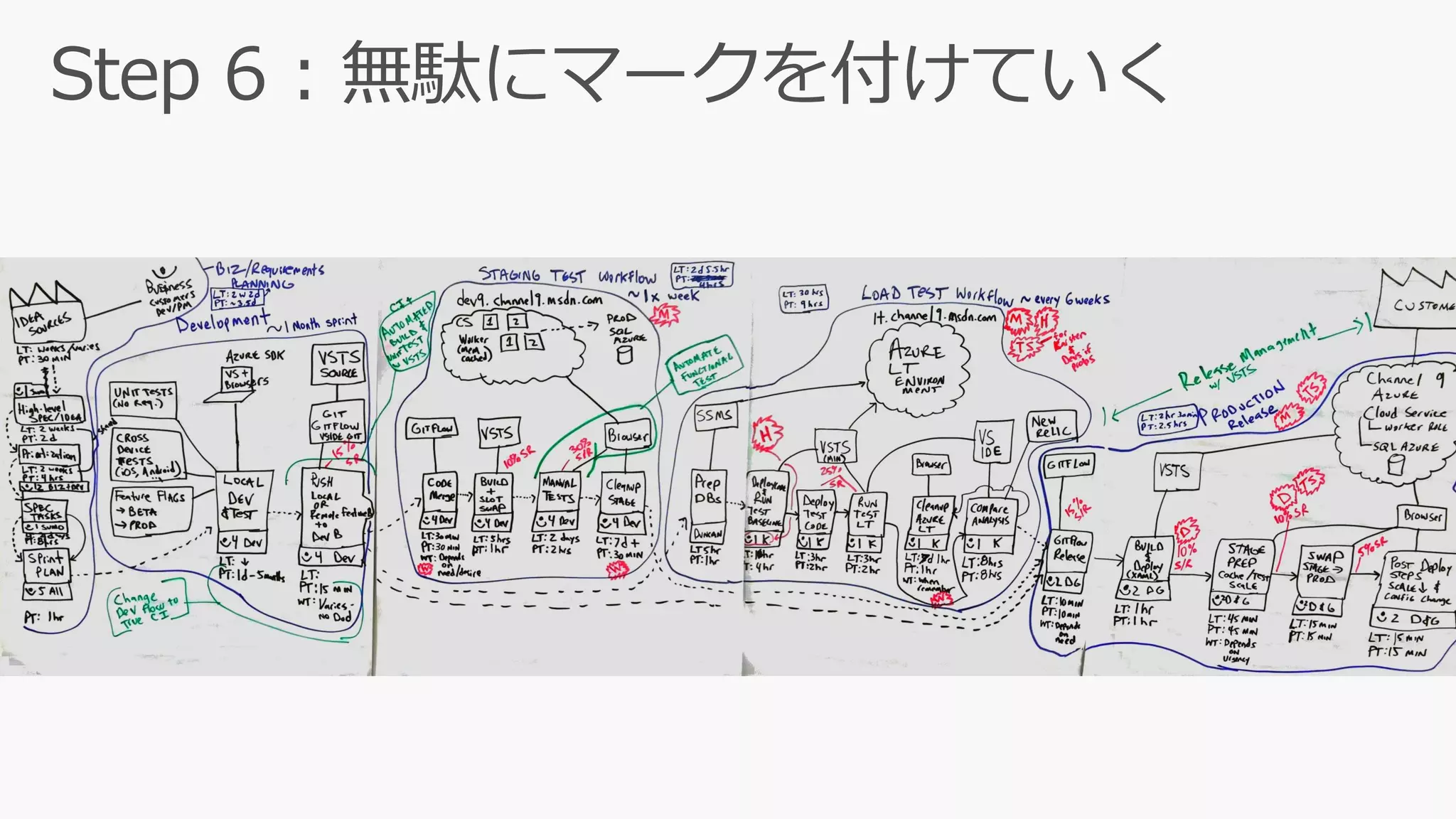

6. 無駄にマークを付けていく
7. 改善案を記載する

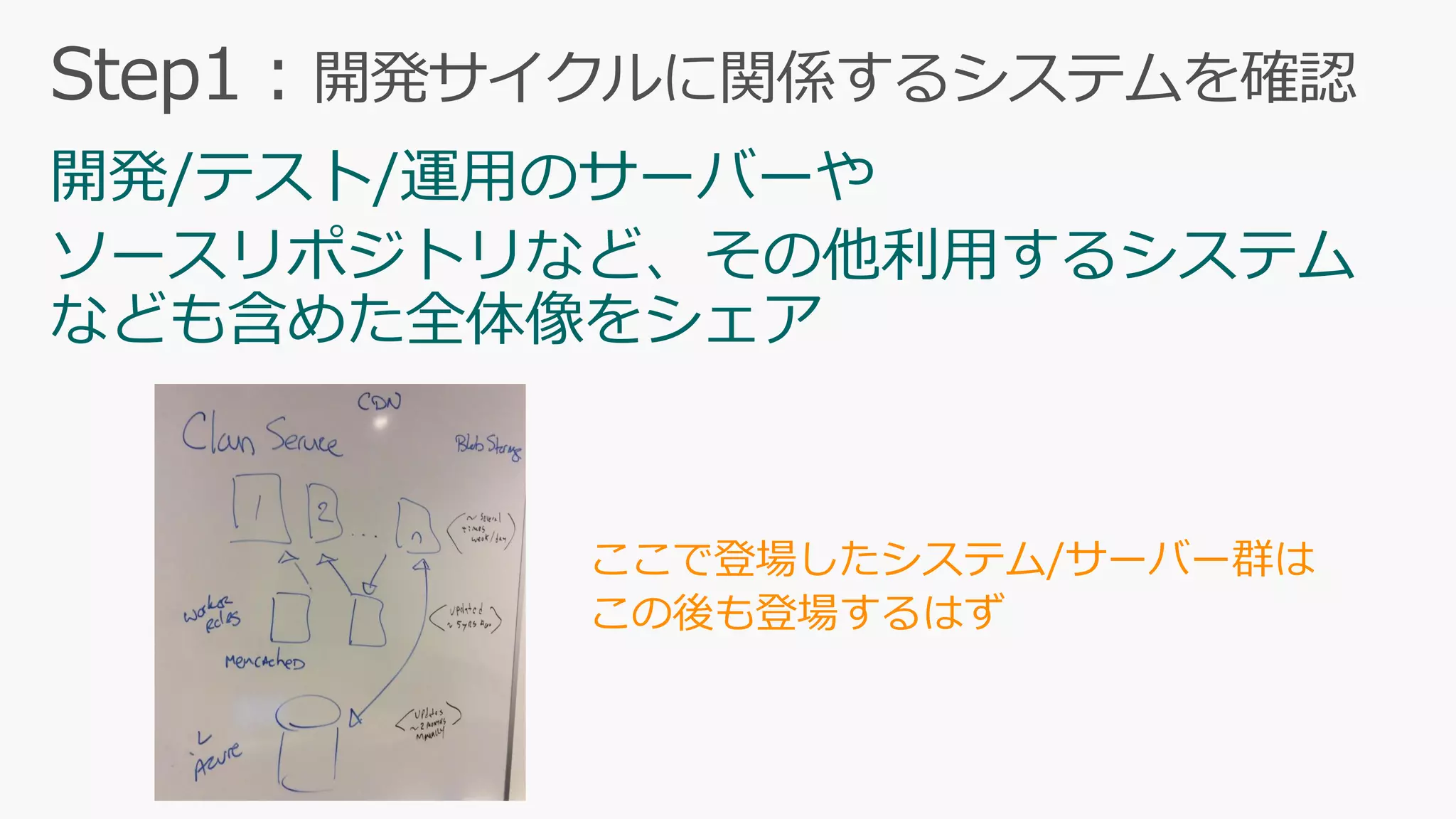

20. 開発/テスト/運用のサーバーや
ソースリポジトリなど、その他利用するシステム
なども含めた全体像をシェア
ここで登場したシステム/サーバー群は
この後も登場するはず

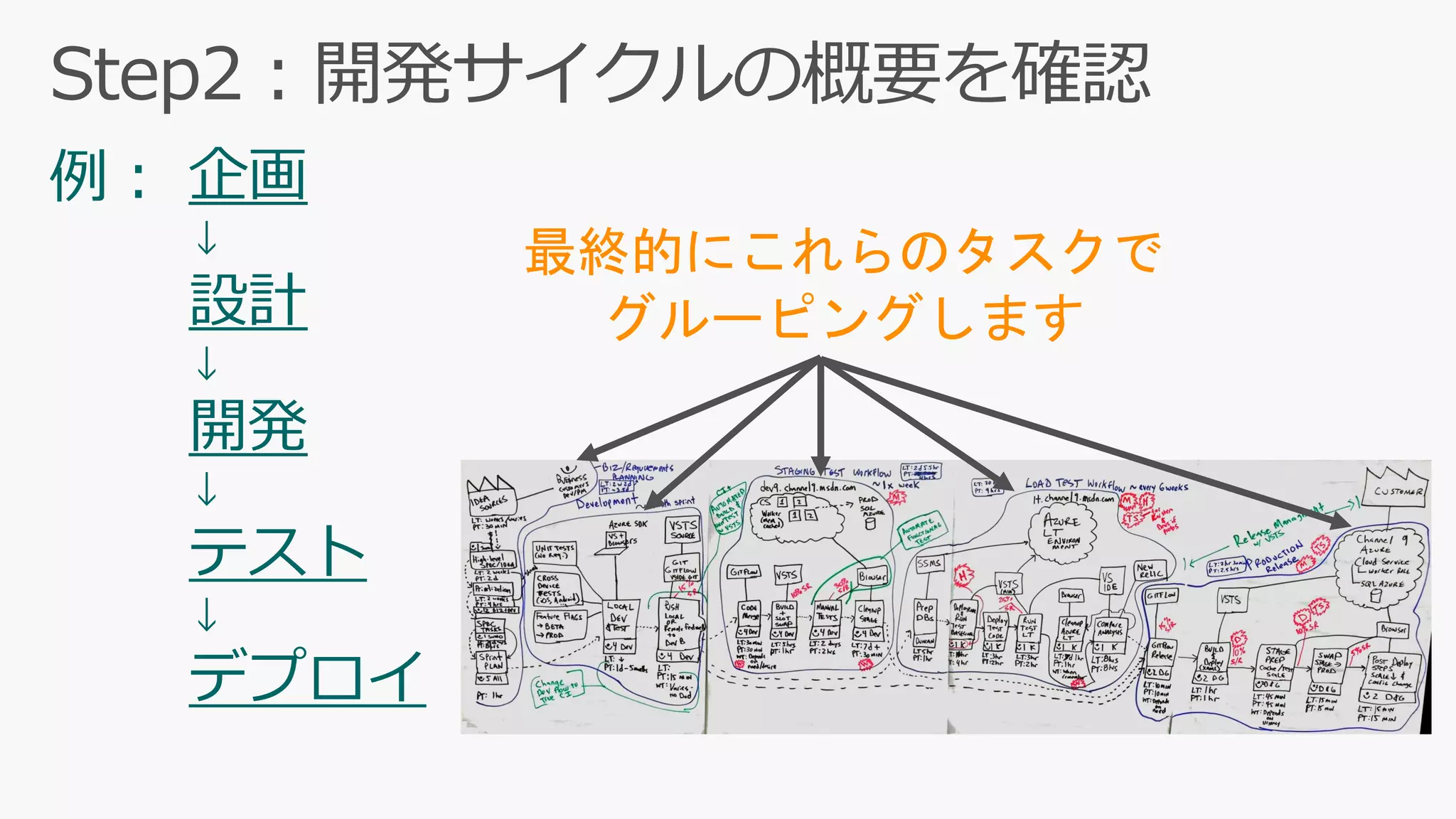

21. 例： 企画
↓
設計
↓
開発
↓
テスト
↓
デプロイ
最終的にこれらのタスクで
グルーピングします

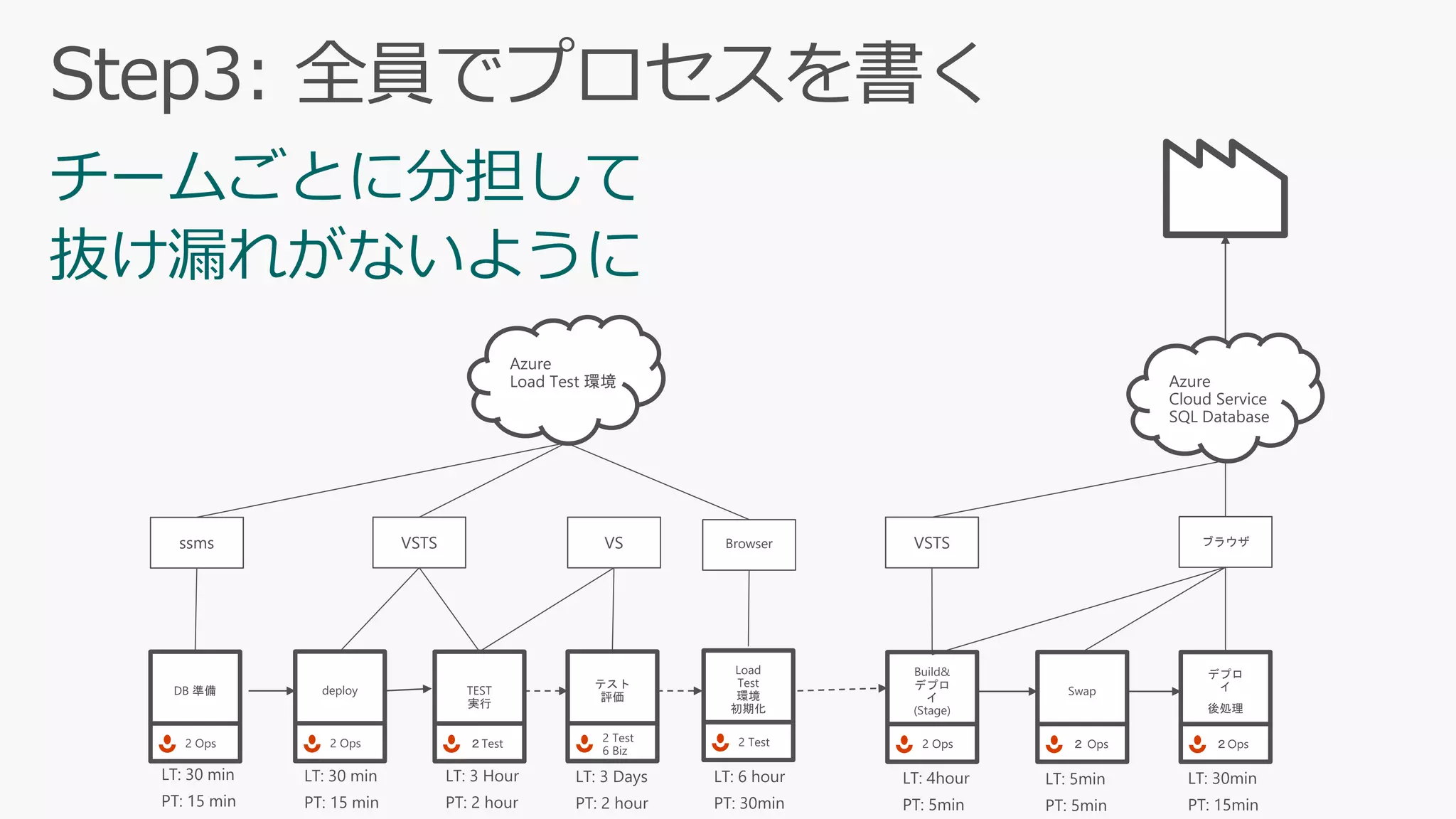

22. チームごとに分担して
抜け漏れがないように
VSTSVSTSssms VS Browser ブラウザ

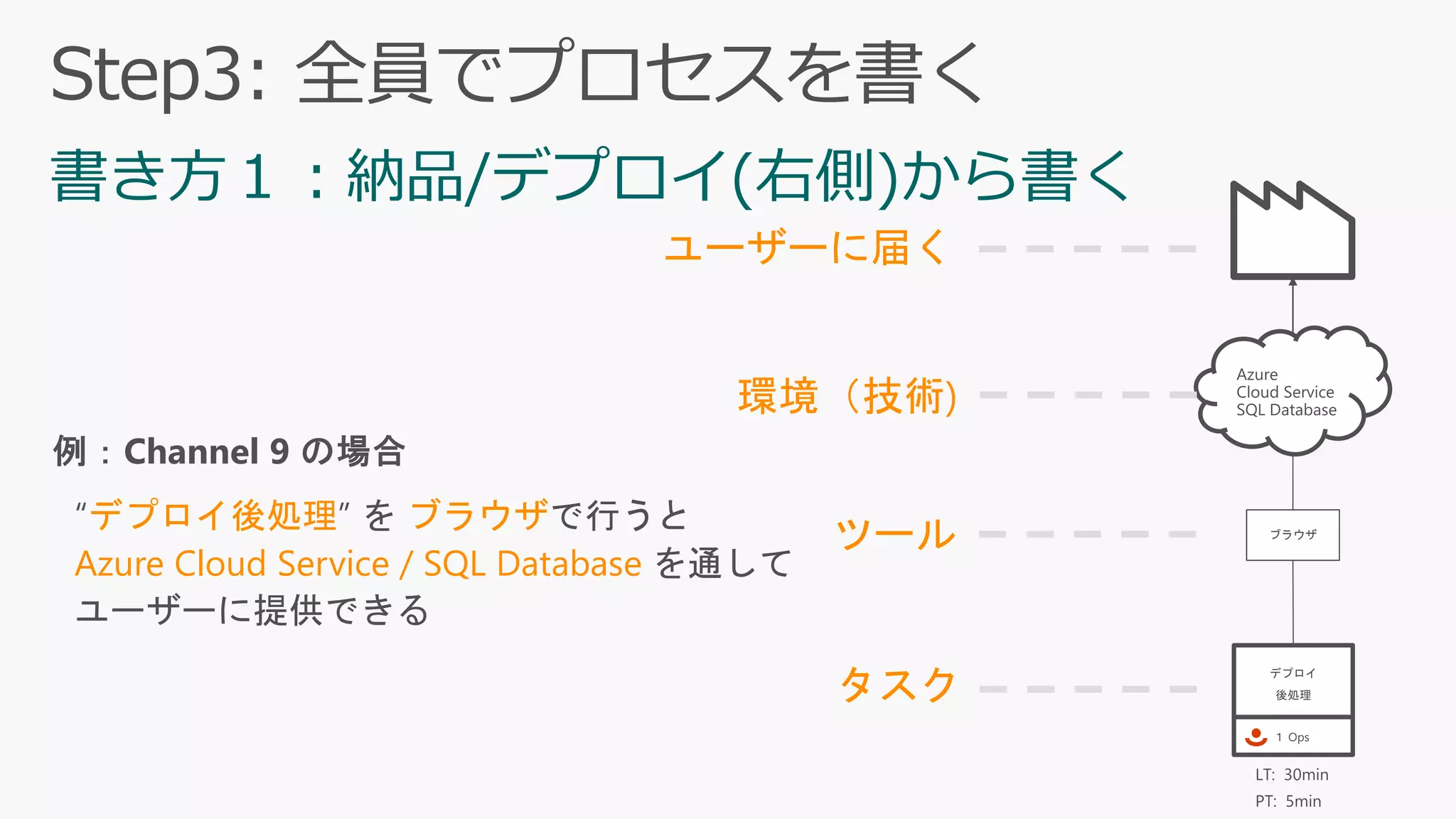

23. 書き方１：納品/デプロイ(右側)から書く
ブラウザ
ユーザーに届く
環境（技術)
ツール
タスク
デプロイ後処理 ブラウザ
Azure Cloud Service / SQL Database

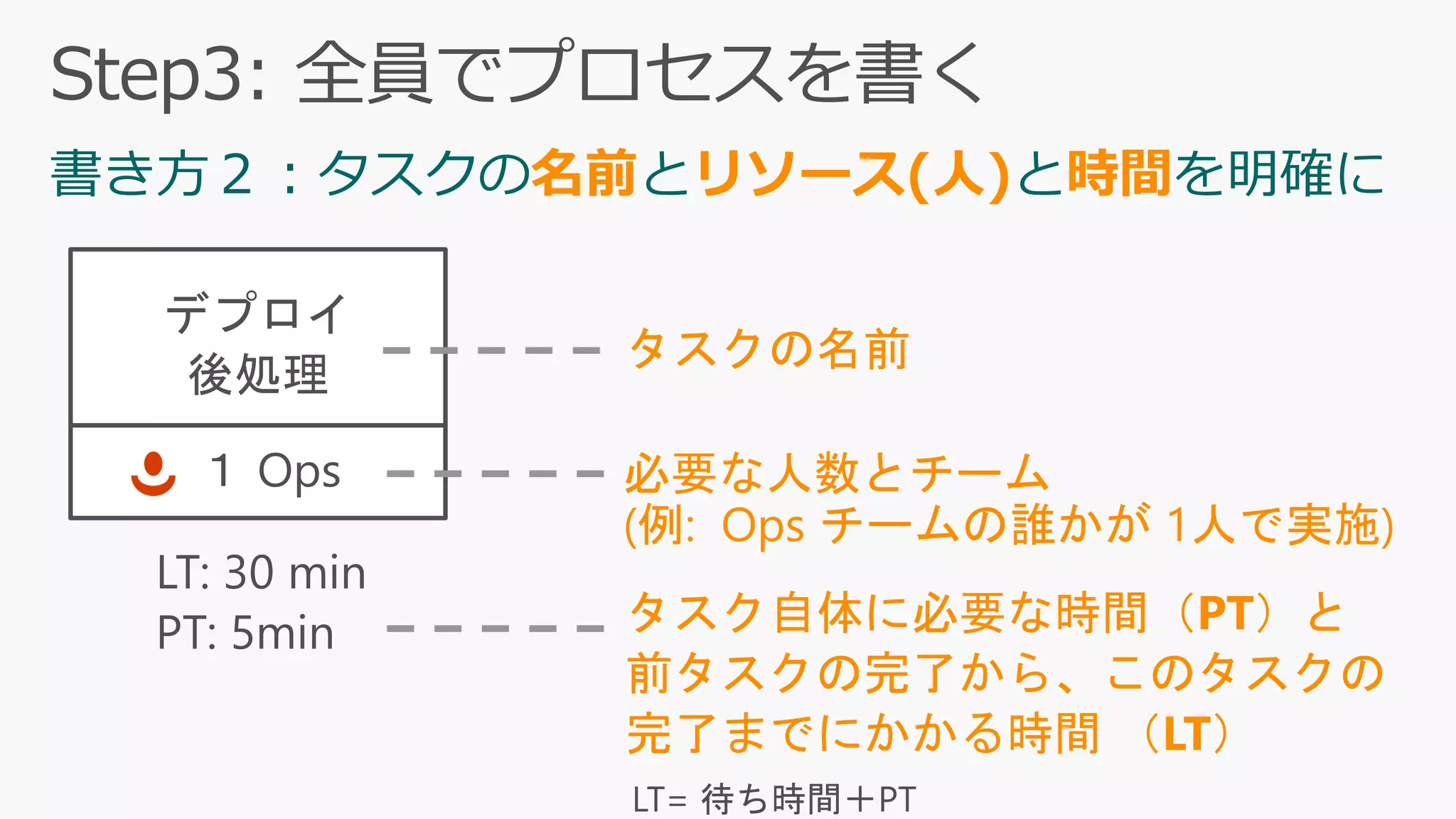

24. 書き方２：タスクの名前とリソース(人)と時間を明確に
タスクの名前
必要な人数とチーム
(例: Ops チームの誰かが 1人で実施)
タスク自体に必要な時間（PT）と
前タスクの完了から、このタスクの
完了までにかかる時間 （LT）

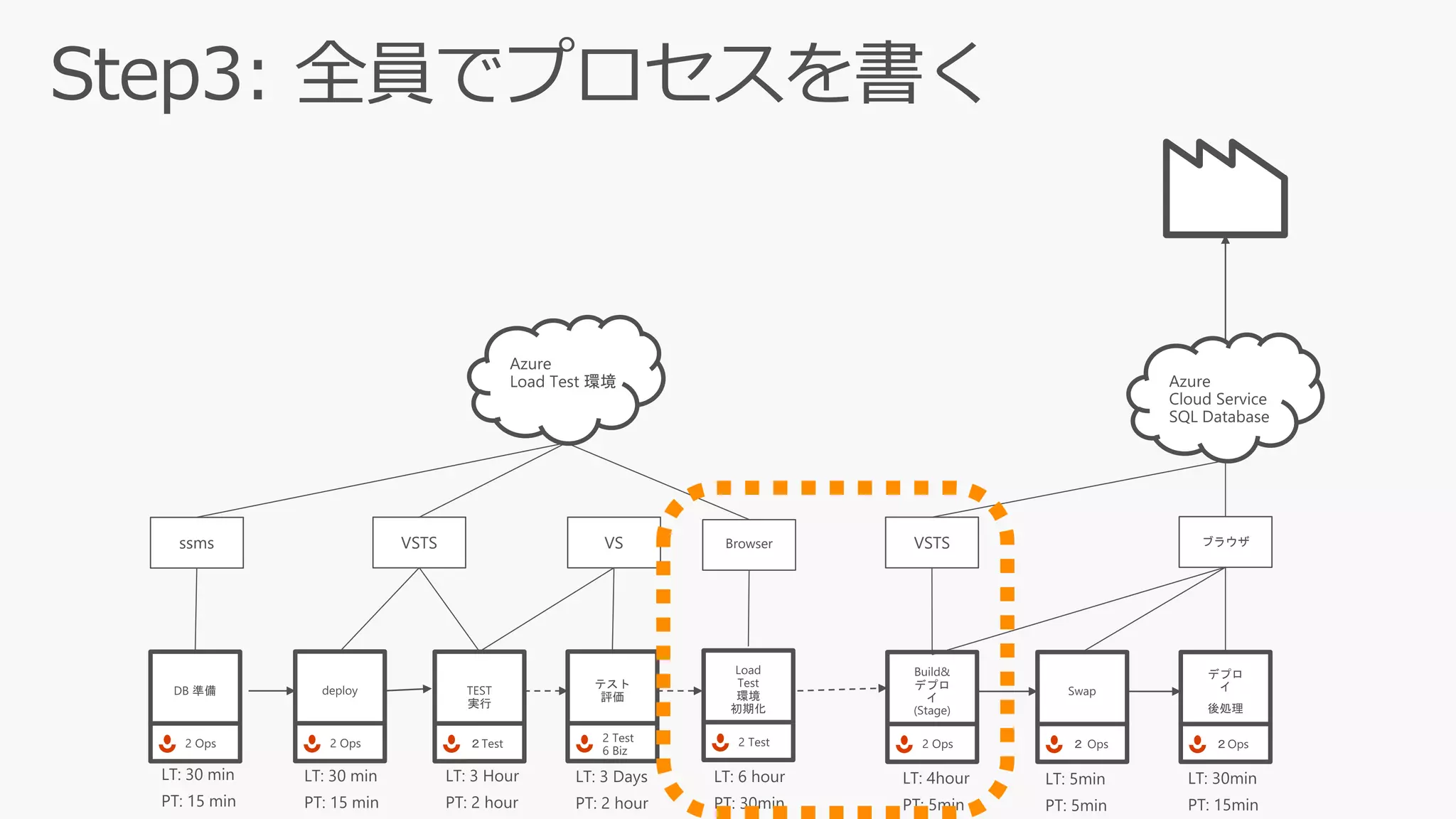

25. VSTSVSTSssms VS Browser ブラウザ

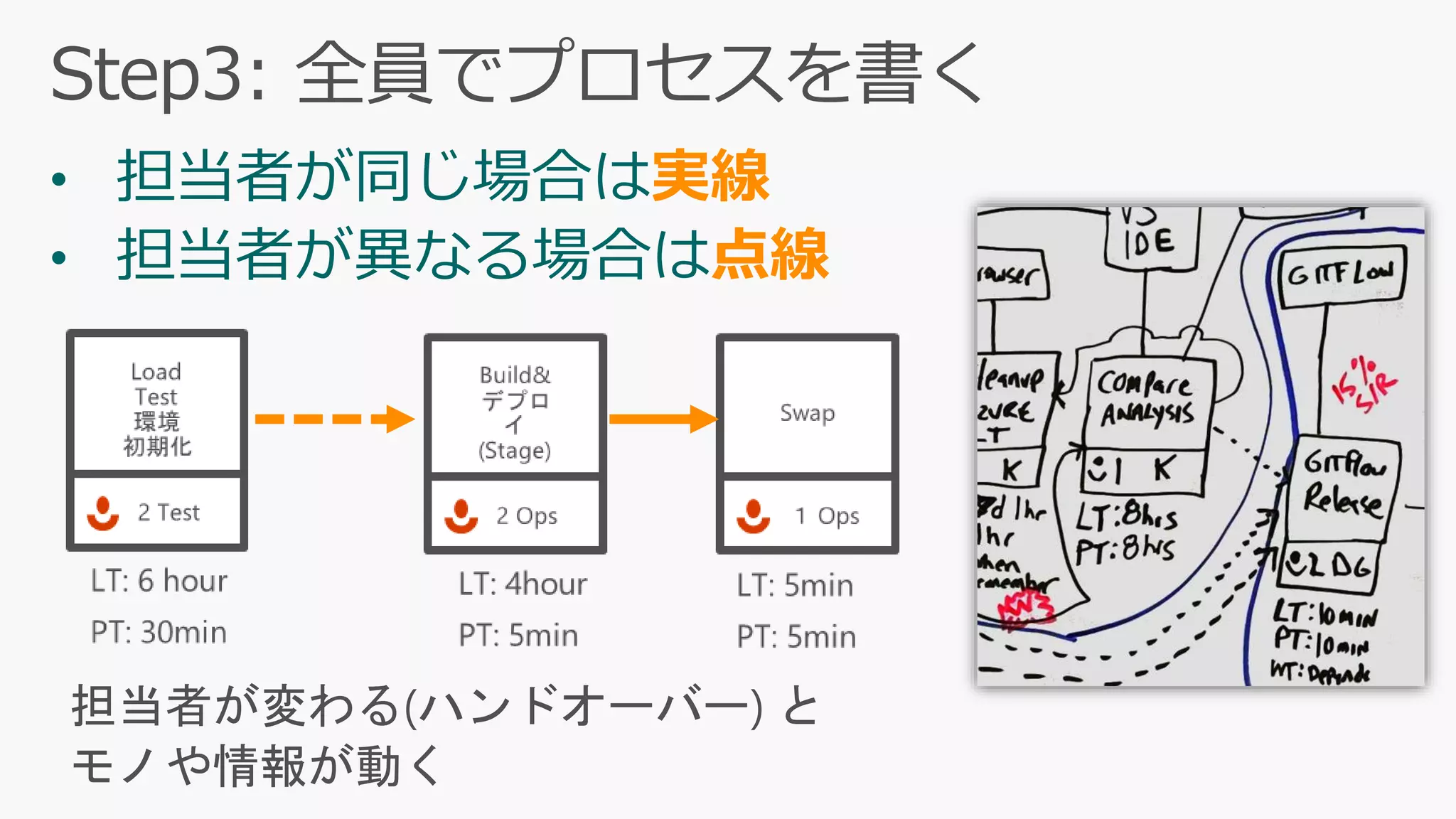

26. • 担当者が同じ場合は実線
• 担当者が異なる場合は点線

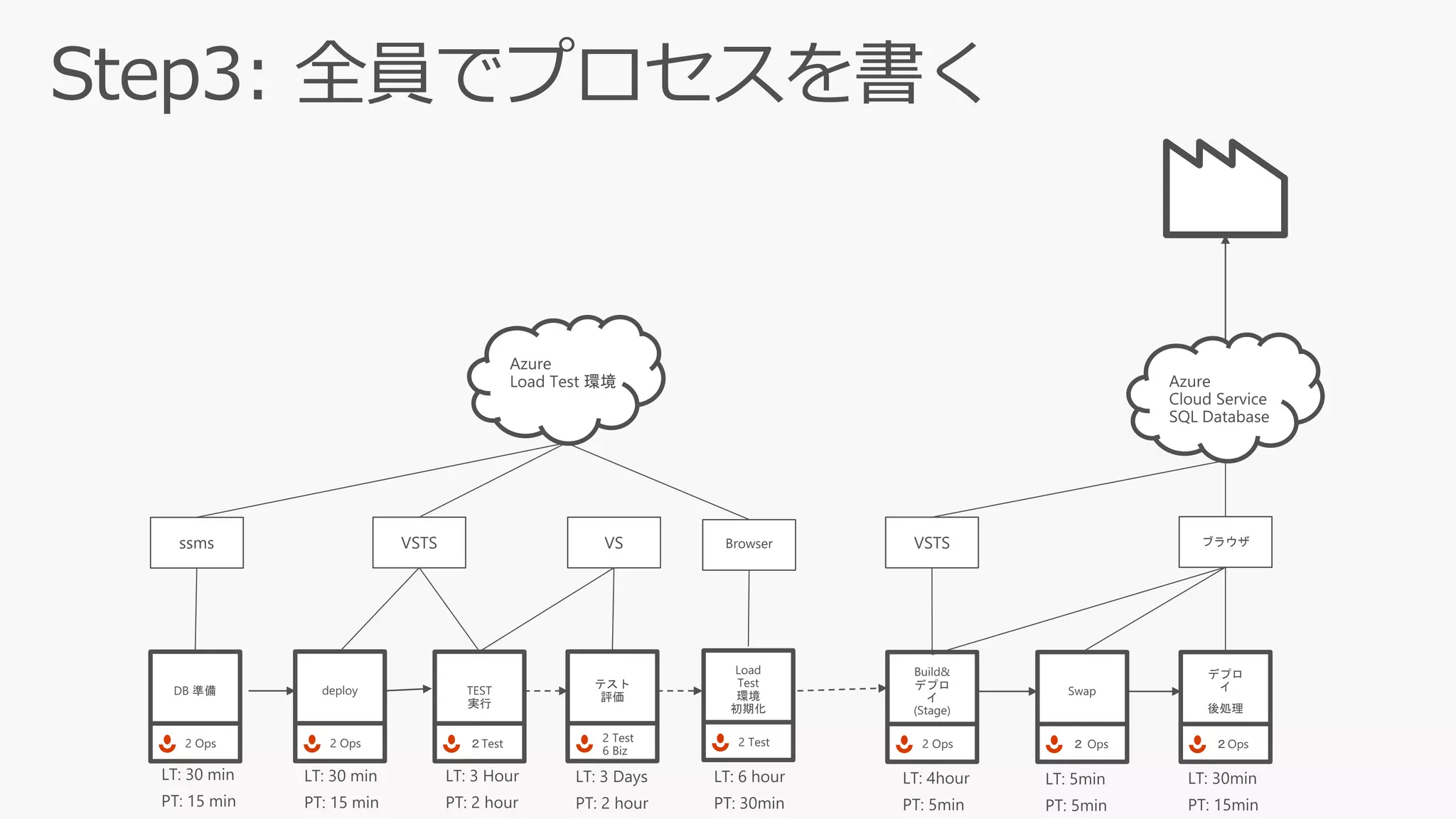

27. VSTSVSTSssms VS Browser ブラウザ

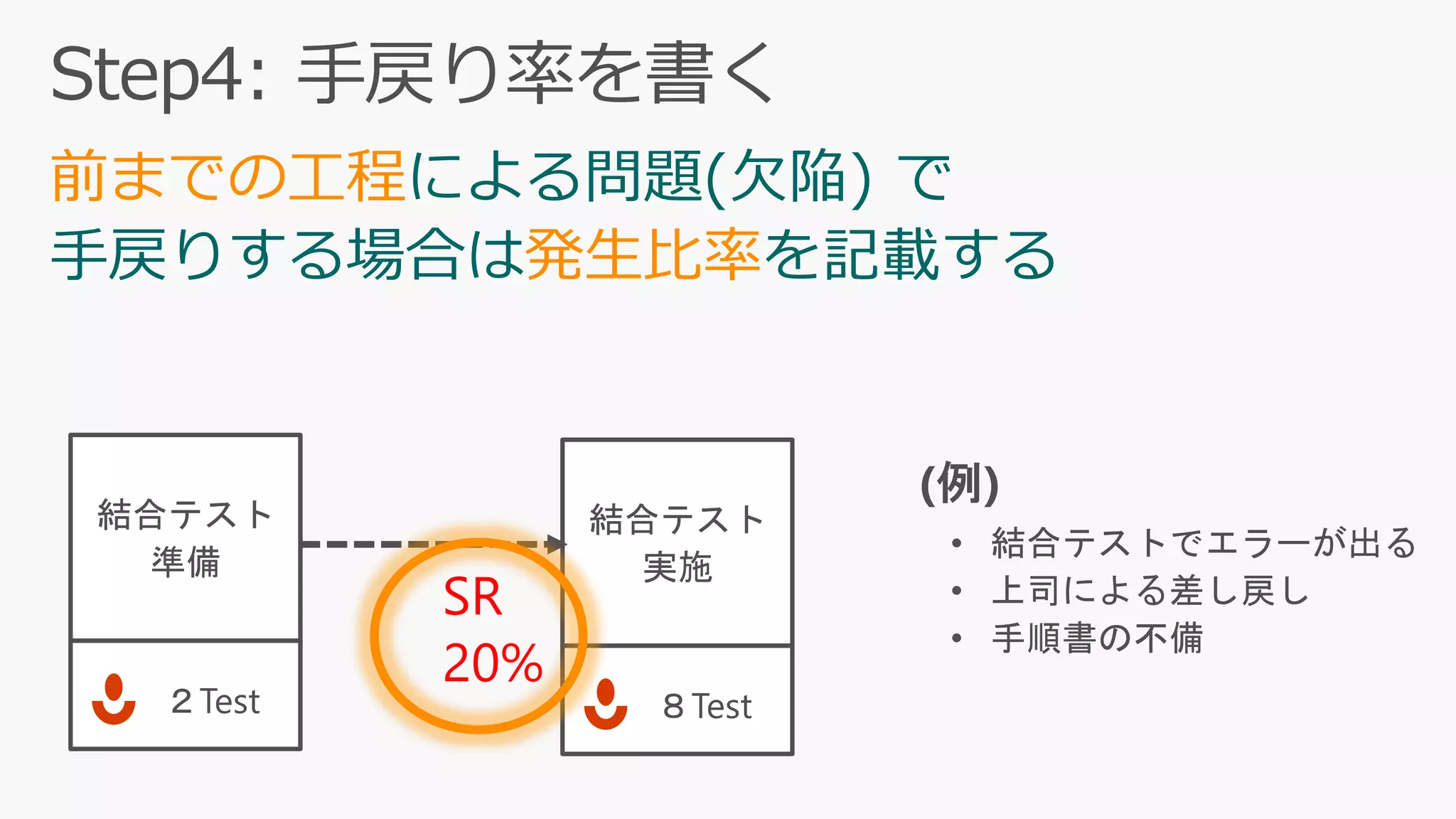

28. 前までの工程による問題(欠陥) で
手戻りする場合は発生比率を記載する
SR
20%

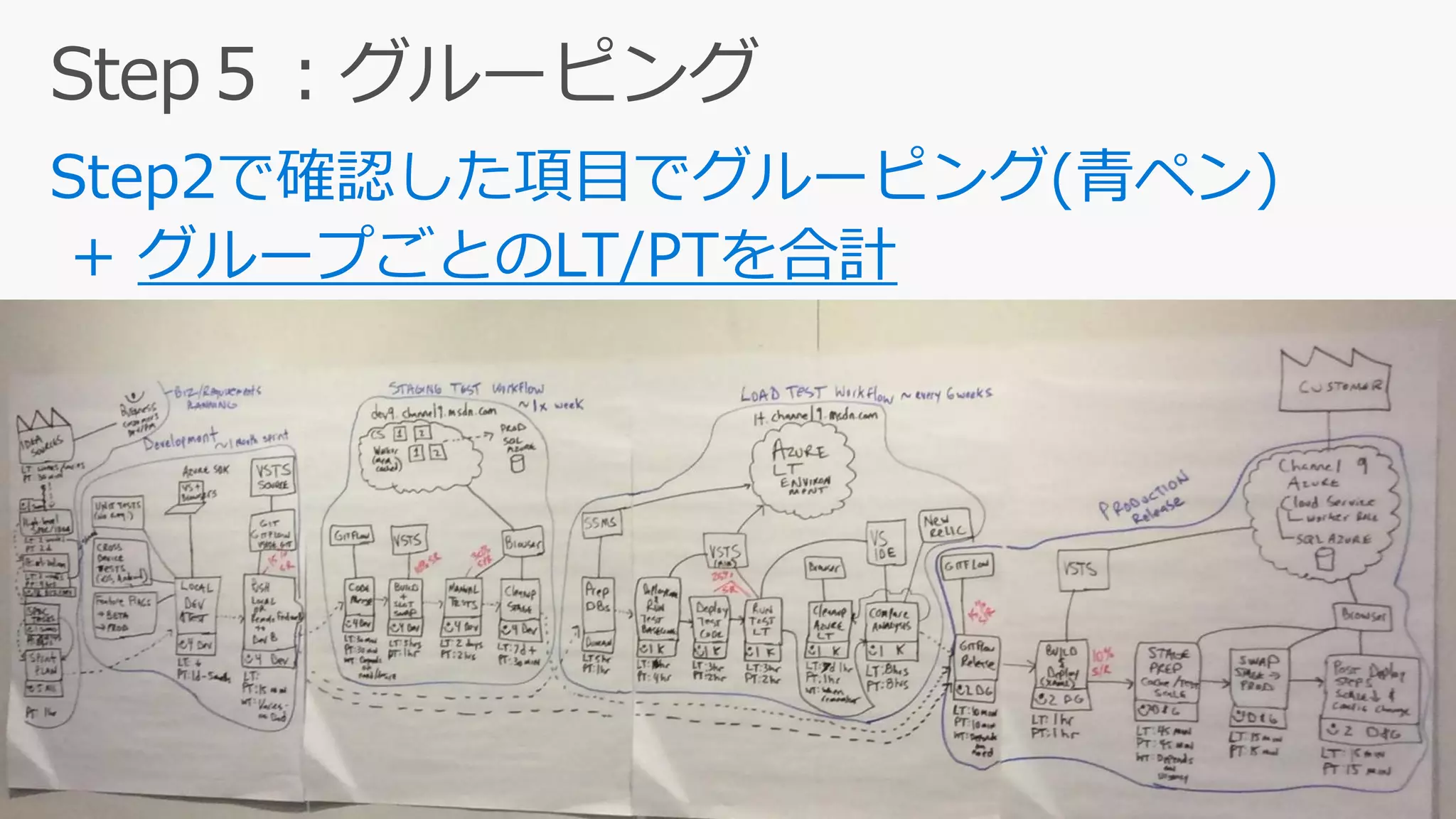

29. Step2で確認した項目でグルーピング(青ペン)
+ グループごとのLT/PTを合計

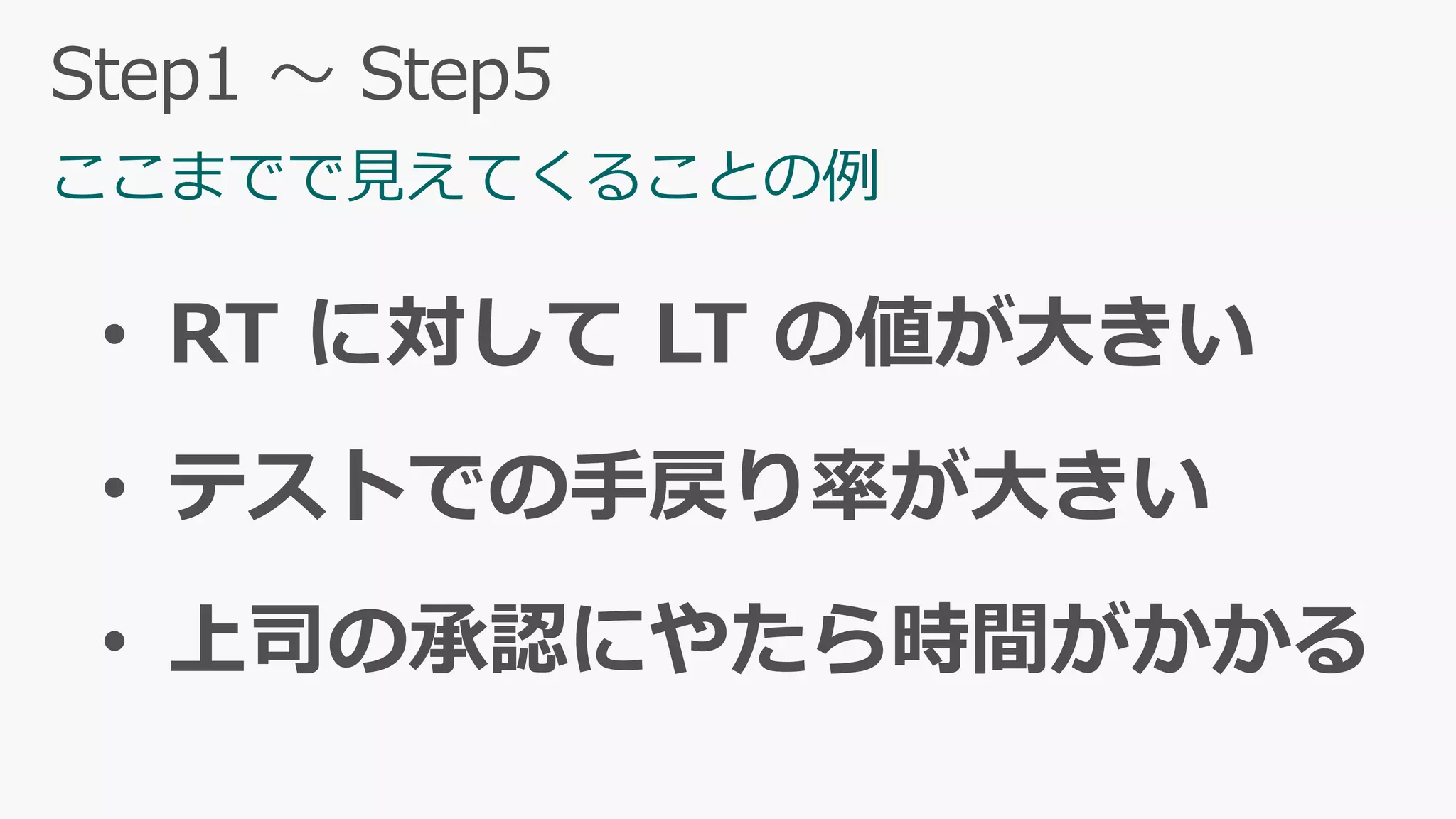

30. ここまでで見えてくることの例

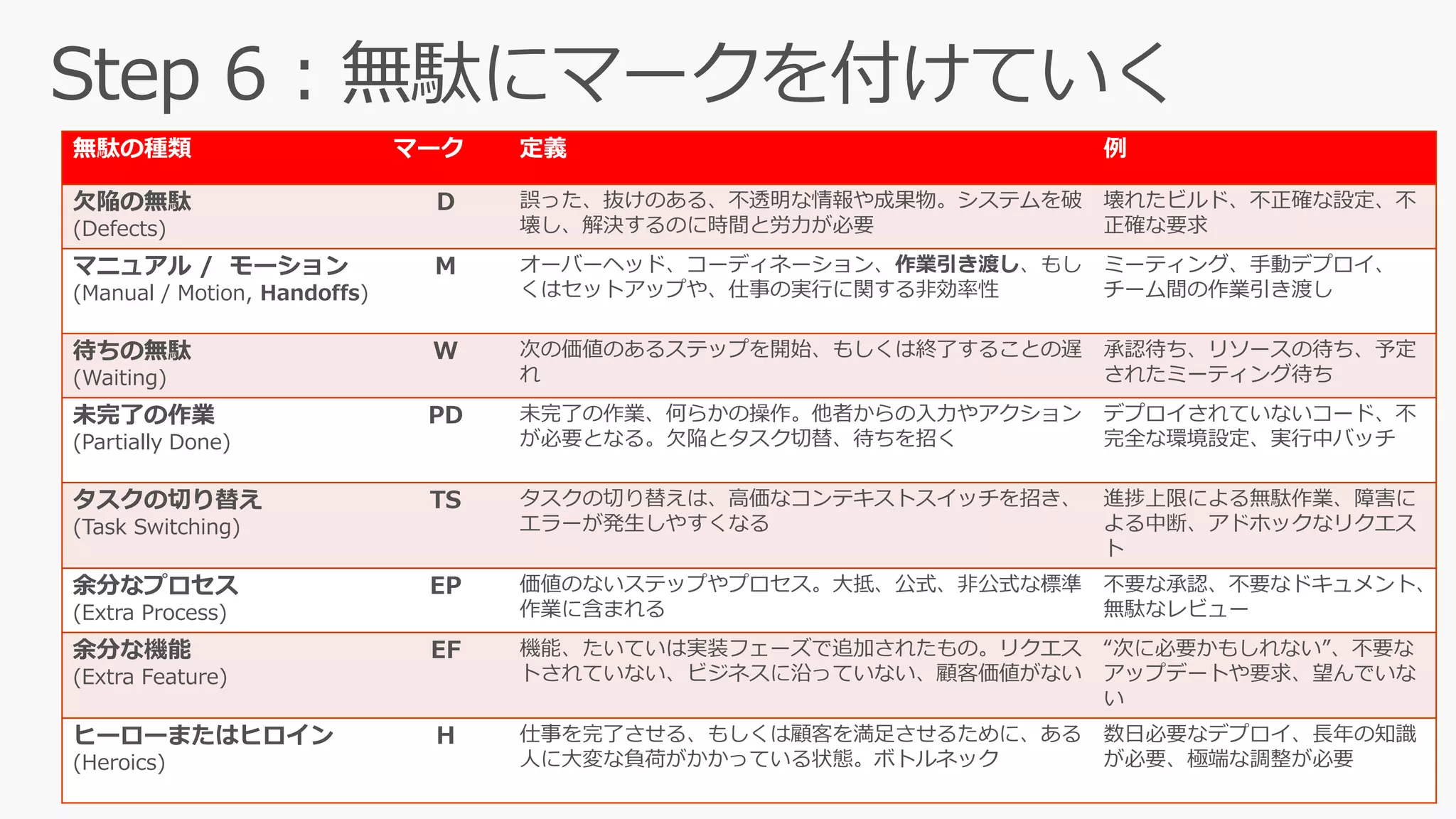

31. 無駄の種類 マーク 定義 例
欠陥の無駄
(Defects)
D 誤った、抜けのある、不透明な情報や成果物。システムを破
壊し、解決するのに時間と労力が必要
壊れたビルド、不正確な設定、不
正確な要求
マニュアル / モーション
(Manual / Motion, Handoffs)
M オーバーヘッド、コーディネーション、作業引き渡し、もし
くはセットアップや、仕事の実行に関する非効率性
ミーティング、手動デプロイ、
チーム間の作業引き渡し
待ちの無駄
(Waiting)
W 次の価値のあるステップを開始、もしくは終了することの遅
れ
承認待ち、リソースの待ち、予定
されたミーティング待ち
未完了の作業
(Partially Done)
PD 未完了の作業、何らかの操作。他者からの入力やアクション
が必要となる。欠陥とタスク切替、待ちを招く
デプロイされていないコード、不
完全な環境設定、実行中バッチ
タスクの切り替え
(Task Switching)
TS タスクの切り替えは、高価なコンテキストスイッチを招き、
エラーが発生しやすくなる
進捗上限による無駄作業、障害に
よる中断、アドホックなリクエス
ト
余分なプロセス
(Extra Process)
EP 価値のないステップやプロセス。大抵、公式、非公式な標準
作業に含まれる
不要な承認、不要なドキュメント、
無駄なレビュー
余分な機能
(Extra Feature)
EF 機能、たいていは実装フェーズで追加されたもの。リクエス
トされていない、ビジネスに沿っていない、顧客価値がない
“次に必要かもしれない”、不要な
アップデートや要求、望んでいな
い
ヒーローまたはヒロイン
(Heroics)
H 仕事を完了させる、もしくは顧客を満足させるために、ある
人に大変な負荷がかかっている状態。ボトルネック
数日必要なデプロイ、長年の知識
が必要、極端な調整が必要

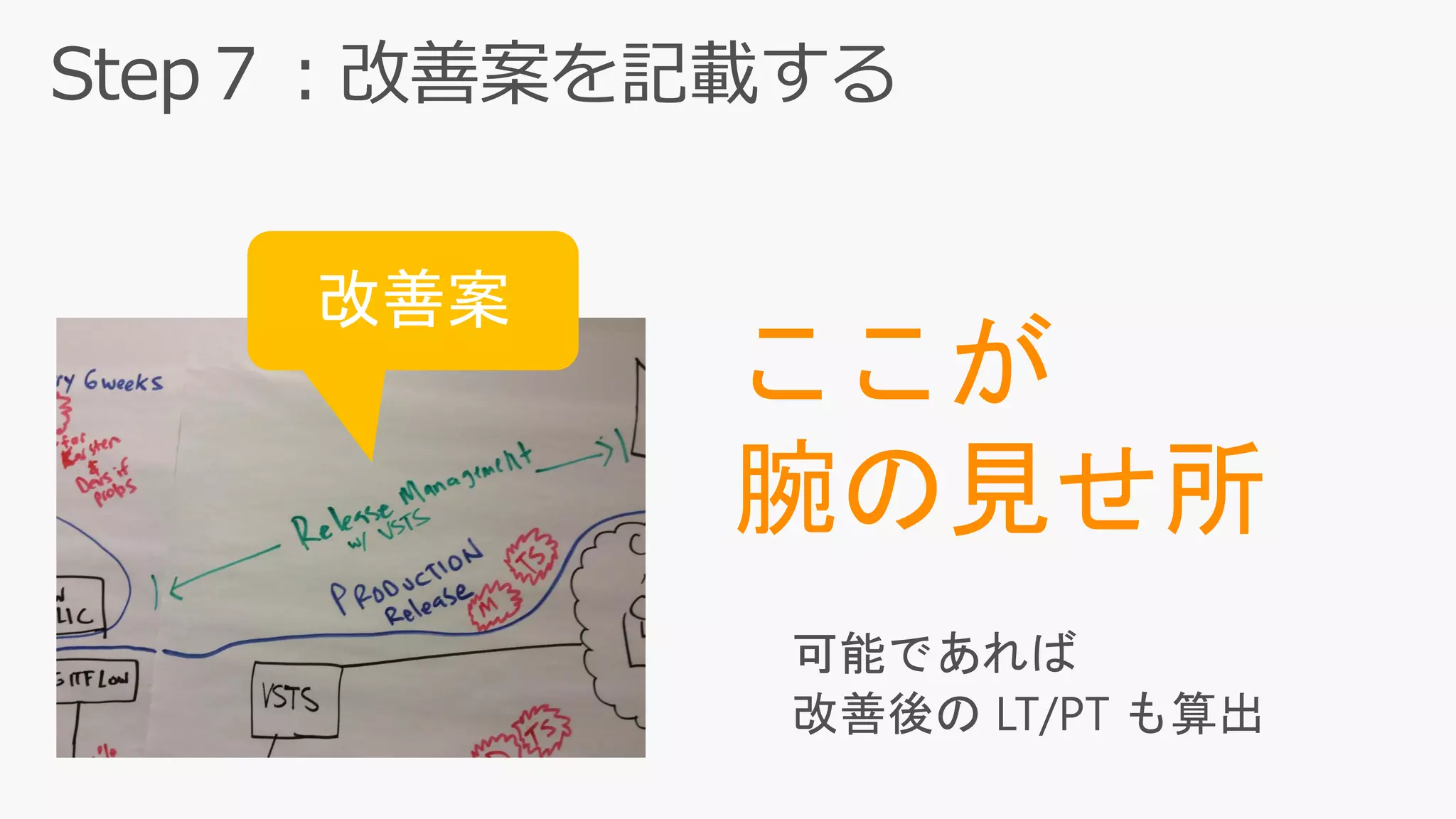

33. ここが
腕の見せ所

35. Microsoft Tech Summit

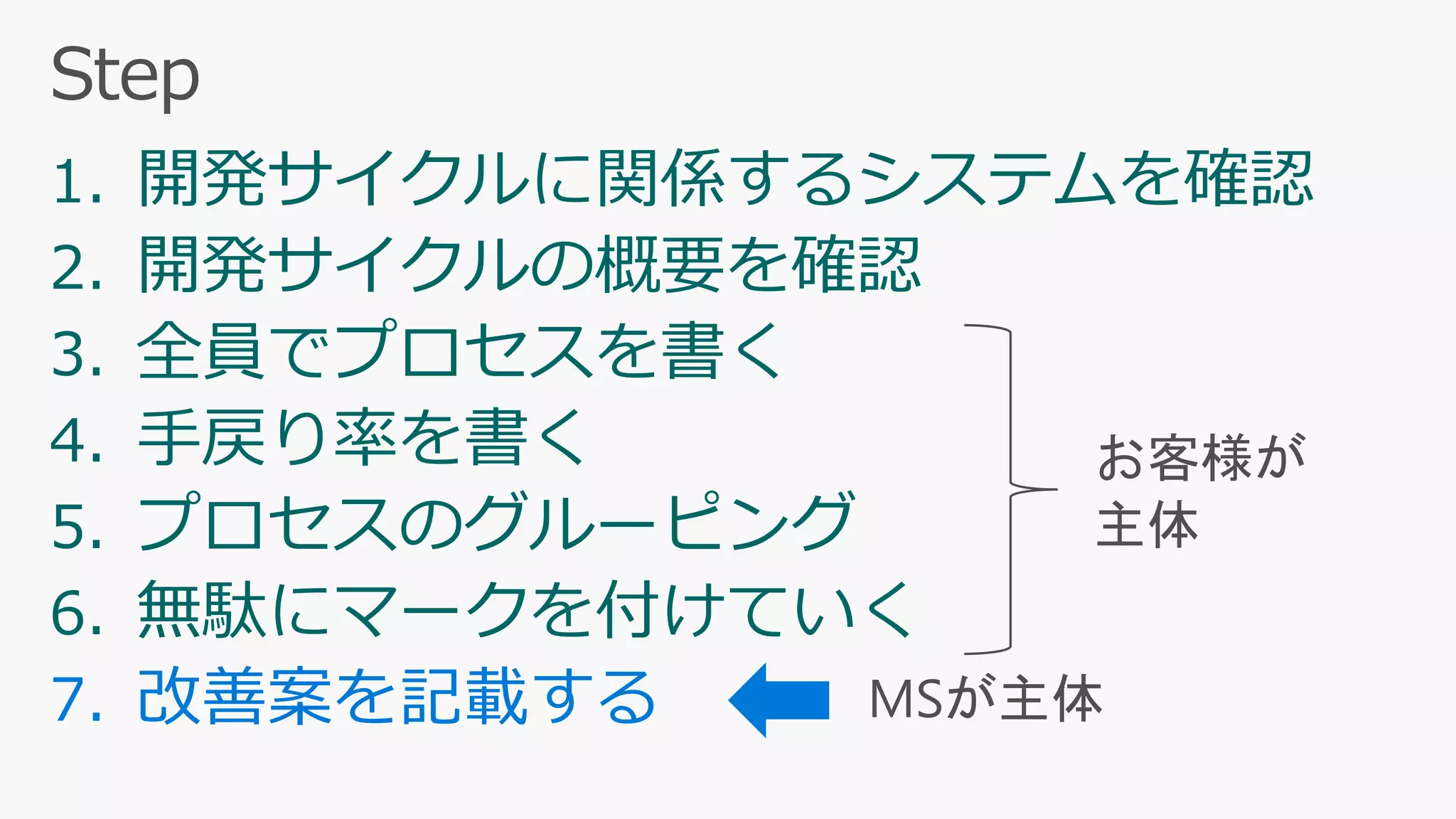

36. 1. 開発サイクルに関係するシステムを確認
2. 開発サイクルの概要を確認
3. 全員でプロセスを書く
4. 手戻り率を書く
5. プロセスのグルーピング
6. 無駄にマークを付けていく
7. 改善案を記載する

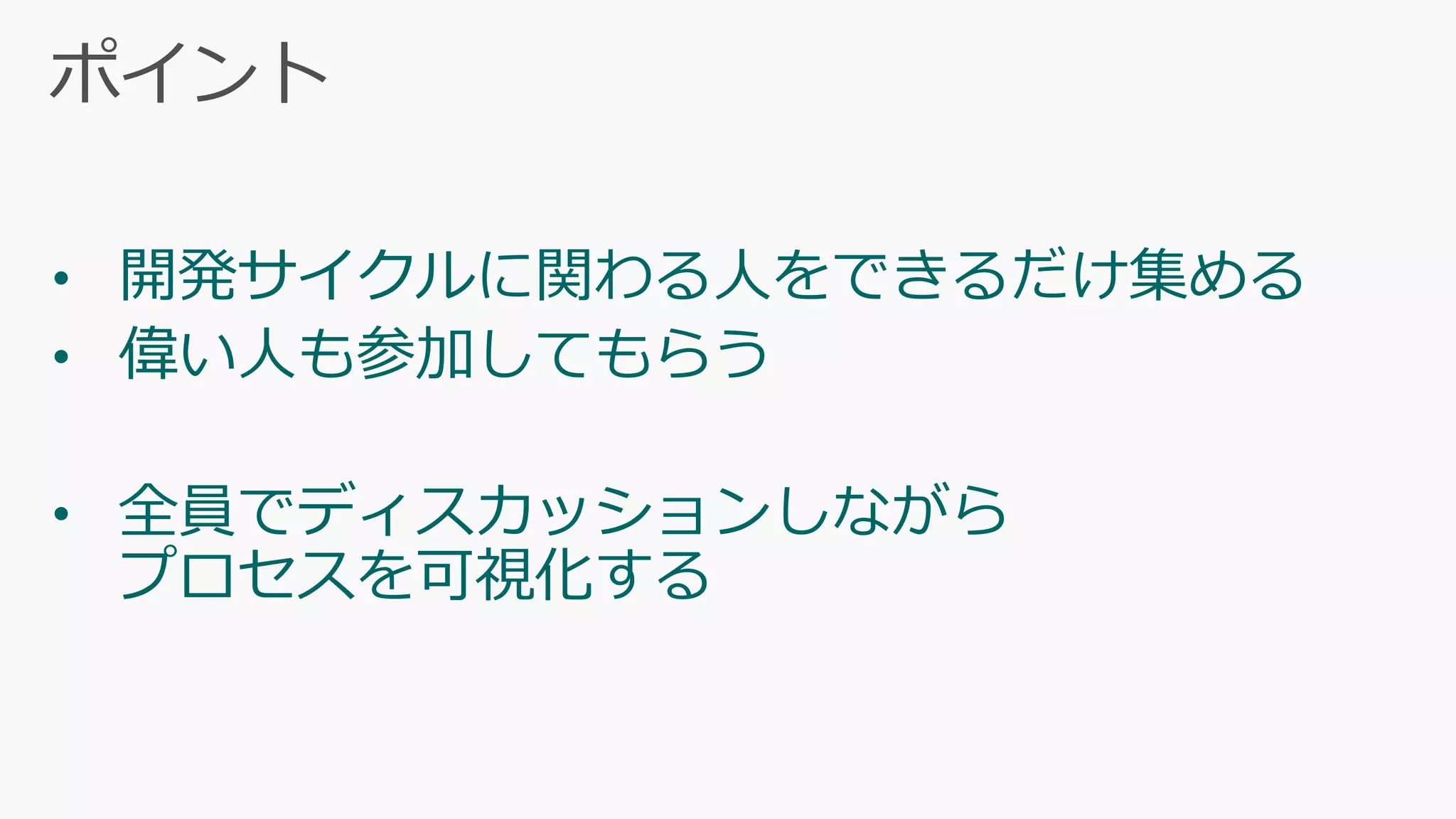

37. • 開発サイクルに関わる人をできるだけ集める
• 偉い人も参加してもらう
• 全員でディスカッションしながら
プロセスを可視化する

38. ○○に時間がかかりすぎ
（自動化すると▲時間削減できそう)
このタスクって不要？
（省略すると▲時間削減できそう)
チームメンバーが共有

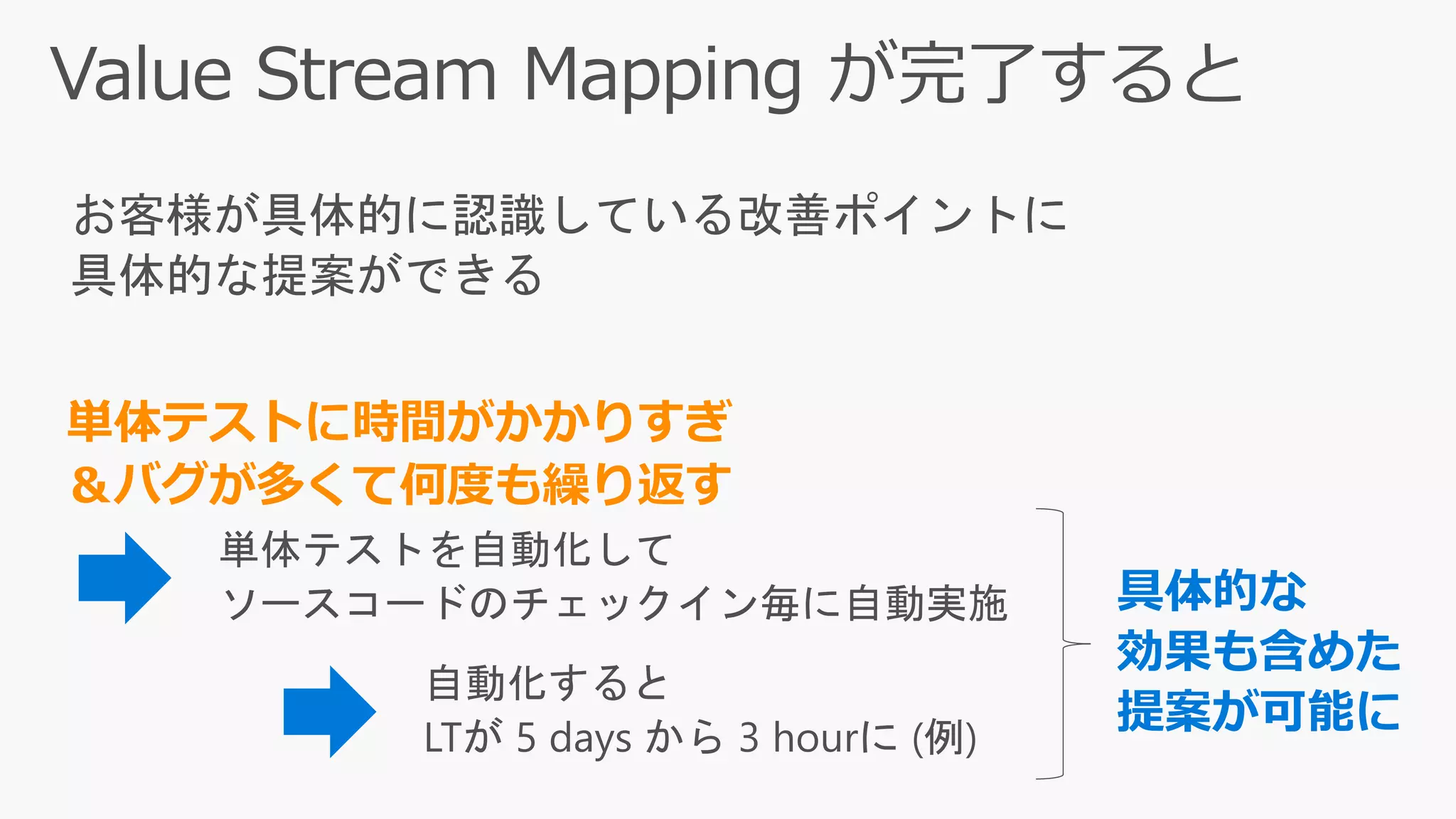

39. 単体テストに時間がかかりすぎ
＆バグが多くて何度も繰り返す
具体的な
効果も含めた
提案が可能に

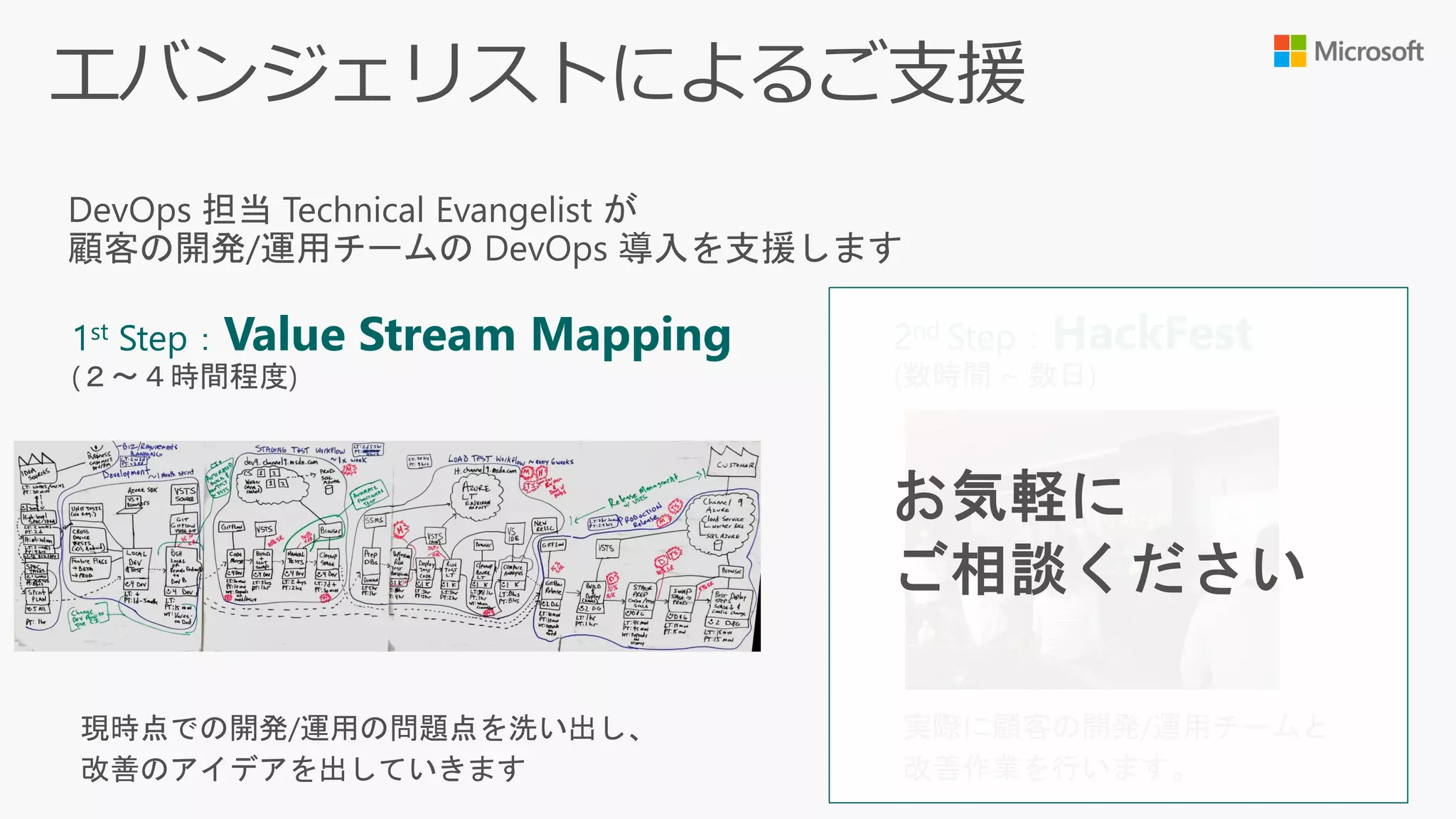

40. 1st Step：Value Stream Mapping 2nd Step：HackFest

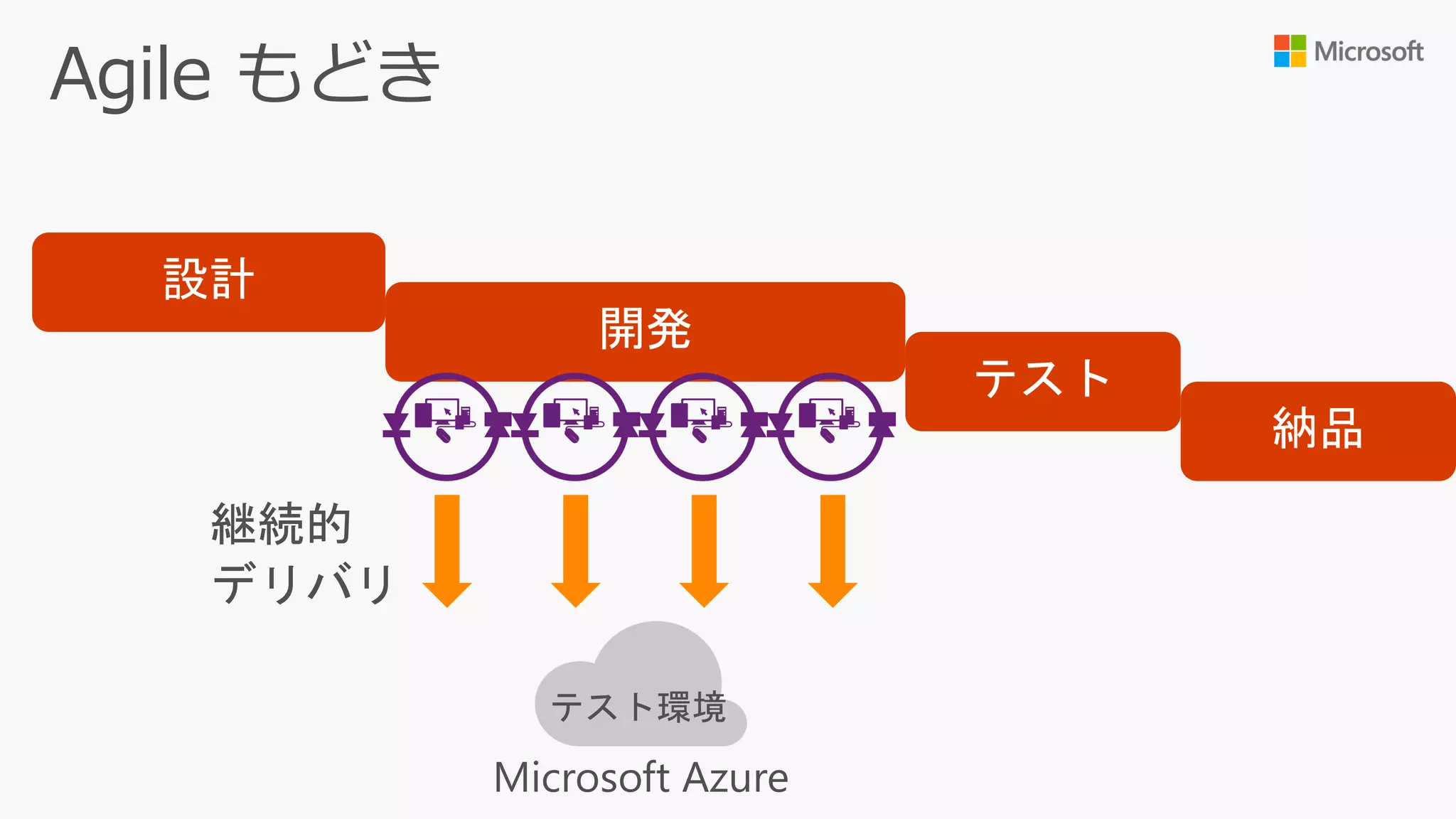

43. Microsoft Azure
