Apache Kylin
- 1. Extreme OLAP Enginefor Big Data 빅데이터본부 | 빅데이터컨설팅팀
- 2. Extreme OLAP Enginefor Big Data ApacheKylin Open Source Distributed Analytics Engine from eBay Provides SQL Interface and Multi-Dimensional Analysis(OLADP)

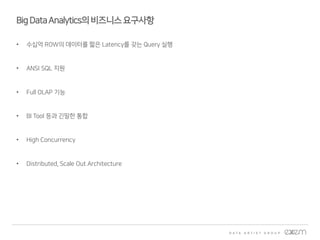

- 3. BigDataAnalytics의비즈니스요구사항 • 수십억 ROW의데이터를 짧은 Latency를 갖는 Query 실행 • ANSI SQL 지원 • Full OLAP 기능 • BI Tool 등과 긴밀한 통합 • High Concurrency • Distributed, Scale Out Architecture
- 4. BigDataAnalytics에있어서기술적도전 • 많은 양의거대한 데이터를 스캐닝 • 많은 양의 거대한 데이터를 JOIN • Runtime Aggregation의 과도한 비용 • 배치 처리
- 5.

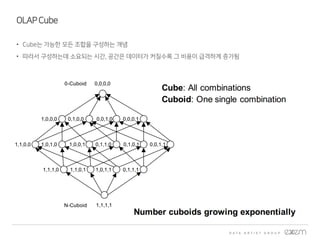

- 6. OLAPCube • Cube는 가능한모든 조합을 구성하는 개념 • 따라서 구성하는데 소요되는 시간, 공간은 데이터가 커질수록 그 비용이 급격하게 증가됨

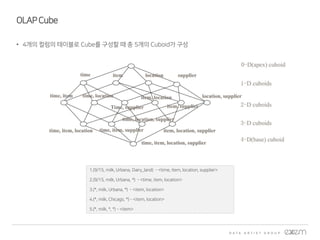

- 7. OLAPCube • 4개의 컬럼의테이블로 Cube를 구성할 때 총 5개의 Cuboid가 구성 1.(9/15, milk, Urbana, Dairy_land) - <time, item, location, supplier> 2.(9/15, milk, Urbana, *) - <time, item, location> 3.(*, milk, Urbana, *) - <item, location> 4.(*, milk, Chicago, *) - <item, location> 5.(*, milk, *, *) - <item>
- 8.

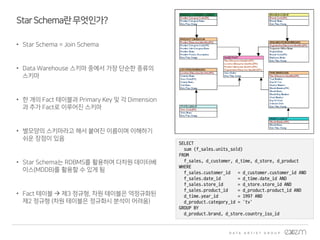

- 9. StarSchema란무엇인가? • Star Schema= Join Schema • Data Warehouse 스키마 중에서 가장 단순한 종류의 스키마 • 한 개의 Fact 테이블과 Primary Key 및 각 Dimension 과 추가 Fact로 이루어진 스키마 • 별모양의 스키마라고 해서 붙여진 이름이며 이해하기 쉬운 장점이 있음 • Star Schema는 RDBMS를 활용하여 다차원 데이터베 이스(MDDB)를 활용할 수 있게 됨 • Fact 테이블 제3 정규형, 차원 테이블은 역정규화된 제2 정규형 (차원 테이블은 정규화시 분석이 어려움) SELECT sum (f_sales.units_sold) FROM f_sales, d_customer, d_time, d_store, d_product WHERE f_sales.customer_id = d_customer.customer_id AND f_sales.date_id = d_time.date_id AND f_sales.store_id = d_store.store_id AND f_sales.product_id = d_product.product_id AND d_time.year_id = 1997 AND d_product.category_id = 'tv' GROUP BY d_product.brand, d_store.country_iso_id
- 10.

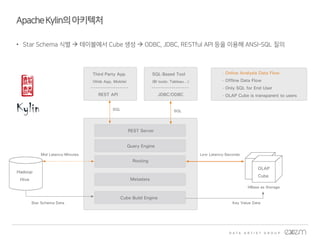

- 11. ApacheKylin의아키텍처 • Star Schema식별 테이블에서 Cube 생성 ODBC, JDBC, RESTful API 등을 이용해 ANSI-SQL 질의

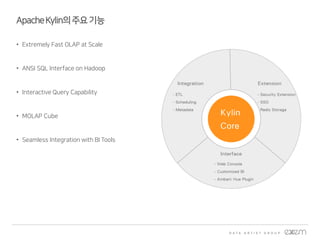

- 12. ApacheKylin의주요기능 • Extremely FastOLAP at Scale • ANSI SQL Interface on Hadoop • Interactive Query Capability • MOLAP Cube • Seamless Integration with BI Tools

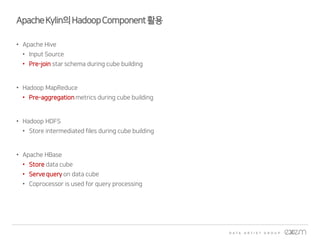

- 13. ApacheKylin의HadoopComponent활용 • Apache Hive •Input Source • Pre-join star schema during cube building • Hadoop MapReduce • Pre-aggregation metrics during cube building • Hadoop HDFS • Store intermediated files during cube building • Apache HBase • Store data cube • Serve query on data cube • Coprocessor is used for query processing

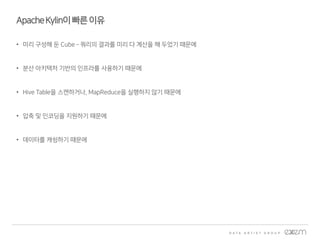

- 14. ApacheKylin이빠른이유 • 미리 구성해둔 Cube – 쿼리의 결과를 미리 다 계산을 해 두었기 때문에 • 분산 아키텍처 기반의 인프라를 사용하기 때문에 • Hive Table을 스캔하거나, MapReduce을 실행하지 않기 때문에 • 압축 및 인코딩을 지원하기 때문에 • 데이터를 캐슁하기 때문에

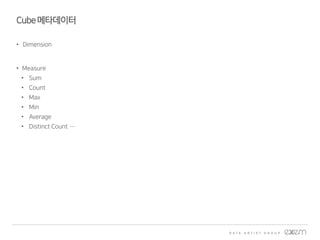

- 15. Cube메타데이터 • Dimension • Measure •Sum • Count • Max • Min • Average • Distinct Count …

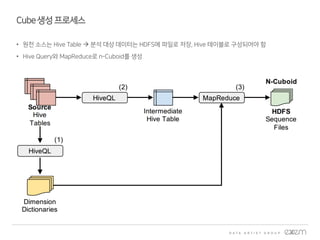

- 16. Cube생성 프로세스 • 원천소스는 Hive Table 분석 대상 데이터는 HDFS에 파일로 저장, Hive 테이블로 구성되어야 함 • Hive Query와 MapReduce로 n-Cuboid를 생성

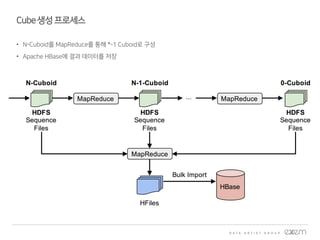

- 17. Cube생성 프로세스 • N-Cuboid를MapReduce를 통해 *-1 Cuboid로 구성 • Apache HBase에 결과 데이터를 저장
- 18.
- 19.
- 20.
- 21.
- 22. KylinODBCDriver • Kylin ODBCDriver를 통해 다양한 분석 및 시각화 도구 연동 가능

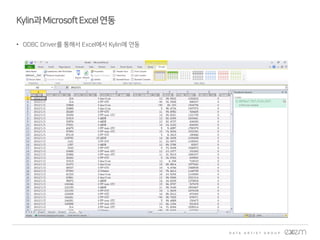

- 23. Kylin과MicrosoftExcel연동 • ODBC Driver를통해서 Excel에서 Kylin에 연동
- 24. Kylin과MicrosoftPowerBI연동 • ODBC Driver를통해서 Power BI에서 Kylin에 연동

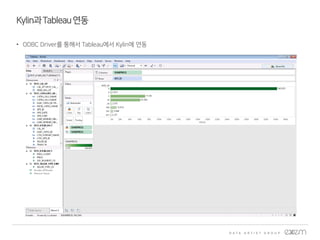

- 25. Kylin과Tableau연동 • ODBC Driver를통해서 Tableau에서 Kylin에 연동

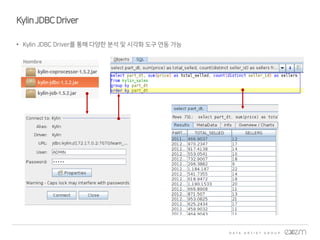

- 26. KylinJDBCDriver • Kylin JDBCDriver를 통해 다양한 분석 및 시각화 도구 연동 가능

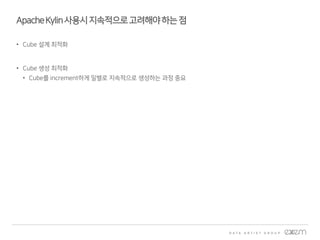

- 27. ApacheKylin사용시지속적으로고려해야하는점 • Cube 설계최적화 • Cube 생성 최적화 • Cube를 increment하게 일별로 지속적으로 생성하는 과정 중요
- 28.
