[NDC 2018] Spark, Flintrock, Airflow 로 구현하는 탄력적이고 유연한 데이터 분산처리 자동화 인프라 구축

1. 데브시스터즈
박주홍
Spark, Flintrock, Airflow 로 구현하는
탄력적이고 유연한 데이터 분산처리
자동화 인프라 구축

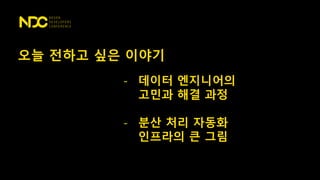

2. 오늘 전하고 싶은 이야기
- 데이터 엔지니어의
고민과 해결 과정
- 분산 처리 자동화
인프라의 큰 그림

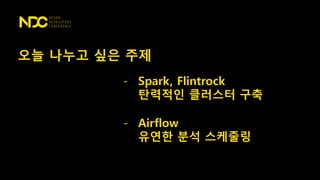

3. 오늘 나누고 싶은 주제
- Spark, Flintrock
탄력적인 클러스터 구축
- Airflow
유연한 분석 스케줄링

4. 2017 ~ 현재 Data Science & Infrastructure 팀장
2015 ~ 2016 쿠키런 데이터 연구 및 인프라 개발
2013 – 2015 쿠키런 서버 개발
박주홍
Juhong Park

5. 데이터란?
데이터 엔지니어의 입장에서

6. 데이터란?
데이터 엔지니어의 입장에서
없으면 Bad

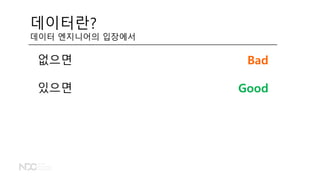

7. 데이터란?
데이터 엔지니어의 입장에서
없으면
있으면
Bad
Good

8. 데이터란?
데이터 엔지니어의 입장에서
없으면
있으면
아주 많으면
Bad
Good
Excellent

9. 데이터란?
데이터 엔지니어의 입장에서
없으면
있으면
아주 많으면
끝 없이 많으면?
Bad
Good
Excellent

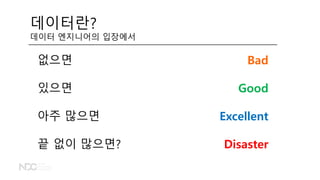

10. 데이터란?
데이터 엔지니어의 입장에서
없으면
있으면
아주 많으면
끝 없이 많으면?
Bad
Good
Excellent
Disaster

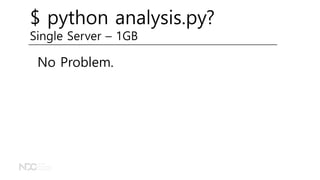

11. $ python analysis.py?
Single Server – 1GB
No Problem.

12. $ python analysis.py?
Single Server – 1TB
Yes Problem.
Out of
- Server Memory
- Server Disk

13. $ python analysis.py?
Single Server – 1TB
Yes Problem.
Out of
- Server Memory
- Server Disk
- Your Time

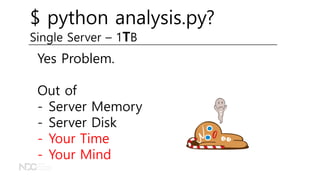

14. $ python analysis.py?
Single Server – 1TB
Yes Problem.
Out of
- Server Memory
- Server Disk
- Your Time
- Your Mind

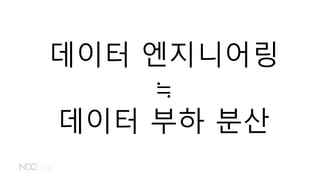

15. 데이터 엔지니어링
≒
데이터 부하 분산

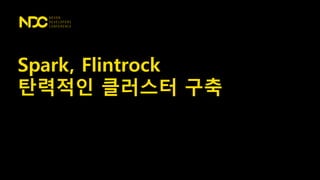

18. Spark, Flintrock
탄력적인 클러스터 구축

19. https://spark.apache.org

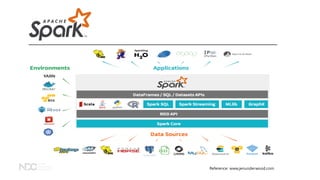

20. Reference: www.jenunderwood.com

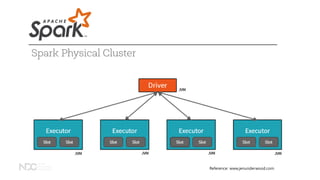

21. Reference: www.jenunderwood.com

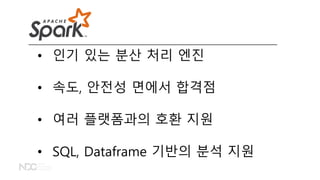

22. • 인기 있는 분산 처리 엔진
• 속도, 안전성 면에서 합격점
• 여러 플랫폼과의 호환 지원
• SQL, Dataframe 기반의 분석 지원

23. AWS EC2
Spark
AWS S3
Client
AS-IS

24. 오늘 접속한 유저의
코인 보유량을 알고 싶어요

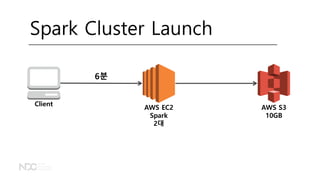

25. AWS EC2
Spark
2대
AWS S3
10GB
Client
Spark Cluster Launch
6분

26. 지난주에 접속한 유저의
코인 보유량을 알고 싶어요

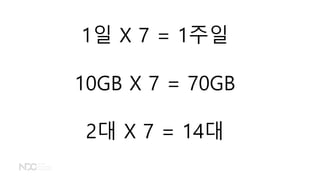

27. 1일 X 7 = 1주일
10GB X 7 = 70GB
2대 X 7 = 14대

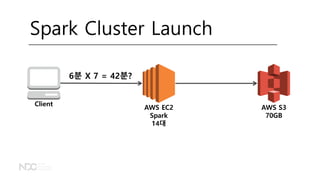

28. AWS EC2
Spark
14대
AWS S3
70GB
Client
6분 X 7 = 42분?
Spark Cluster Launch

29. 주 단위 분석 할 때마다
42분을 기다려야 한다고?

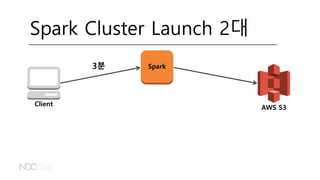

30. AWS S3
Client
Spark Cluster Launch 2대
Spark3분

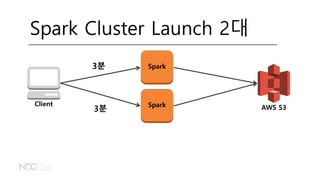

31. AWS S3
Client
Spark Cluster Launch 2대
Spark3분
Spark
3분

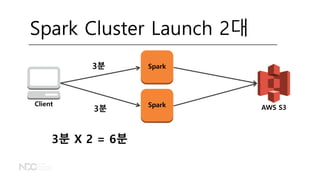

32. AWS S3
Client
Spark Cluster Launch 2대
Spark3분
Spark
3분
3분 X 2 = 6분

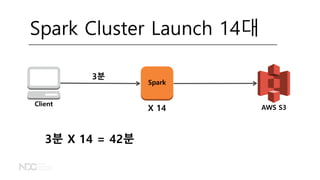

33. AWS S3
Client
Spark Cluster Launch 14대
Spark
3분
3분 X 14 = 42분
X 14

34. 클러스터를 보다 빨리
띄울 수 없을까?

35. 클러스터를 보다 빨리
ASYNC 하게
띄울 수 없을까?

36. 클러스터를 보다 빨리
ASYNC 하게
띄울 수 없을까?
https://github.com/nchammas/flintrock

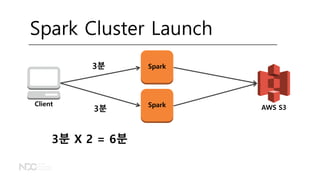

37. AWS S3
Client
Spark Cluster Launch
Spark3분
Spark
3분
3분 X 2 = 6분

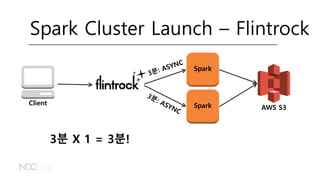

38. AWS S3
Client
Spark
Spark
3분 X 1 = 3분!
Spark Cluster Launch – Flintrock

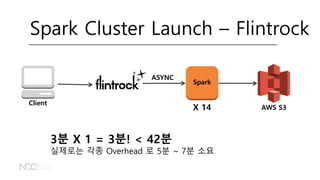

39. AWS S3
Client
Spark
3분 X 1 = 3분! < 42분
실제로는 각종 Overhead 로 5분 ~ 7분 소요
Spark Cluster Launch – Flintrock
X 14
ASYNC

40. AWS EC2
Spark
AWS S3
Client
AS-IS

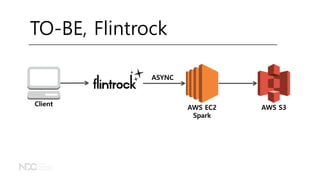

41. AWS EC2
Spark
AWS S3
Client
TO-BE, Flintrock
ASYNC

42. 14대의 클러스터로 작업 도중
최근 2주 동안 접속한 유저의
코인 보유량을 알고 싶어요

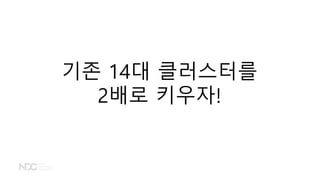

43. 기존 14대 클러스터를
2배로 키우자!

44. 클러스터를 2배로 키우는 방법

45. 클러스터를 2배로 키우는 방법
• 첫번째 방법

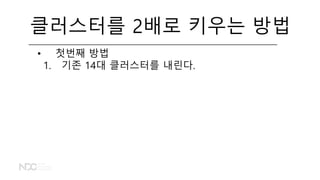

46. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.

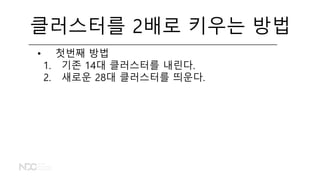

47. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.

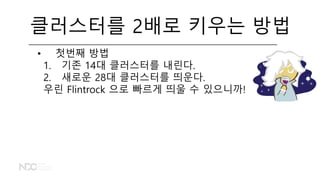

48. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!

49. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!

50. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!
• 두번째 방법

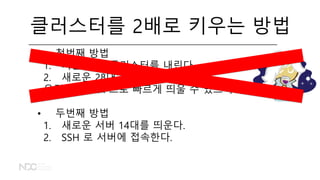

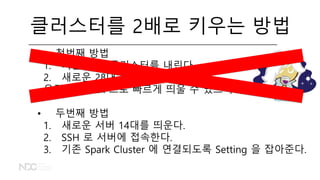

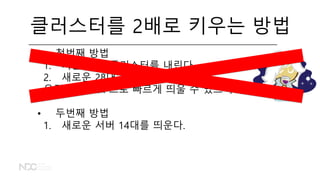

51. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!
• 두번째 방법
1. 새로운 서버 14대를 띄운다.

52. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!
• 두번째 방법
1. 새로운 서버 14대를 띄운다.
2. SSH 로 서버에 접속한다.

53. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!
• 두번째 방법
1. 새로운 서버 14대를 띄운다.
2. SSH 로 서버에 접속한다.
3. 기존 Spark Cluster 에 연결되도록 Setting 을 잡아준다.

54. 클러스터를 2배로 키우는 방법
• 첫번째 방법
1. 기존 14대 클러스터를 내린다.
2. 새로운 28대 클러스터를 띄운다.
우린 Flintrock 으로 빠르게 띄울 수 있으니까!
• 두번째 방법
1. 새로운 서버 14대를 띄운다.
2. SSH 로 서버에 접속한다.
3. 기존 Spark Cluster 에 연결되도록 Setting 을 잡아준다.
4. 2~3과정을 14번 반복한다.

55. 서버를 추가하려면
14번의 노가다를 해야 한다고?

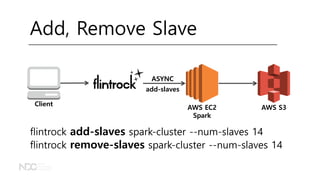

58. AWS EC2
Spark
AWS S3
Client
Add, Remove Slave
ASYNC
flintrock add-slaves spark-cluster --num-slaves 14
flintrock remove-slaves spark-cluster --num-slaves 14
add-slaves

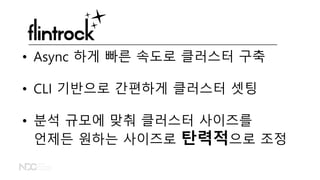

62. • Async 하게 빠른 속도로 클러스터 구축
• CLI 기반으로 간편하게 클러스터 셋팅
• 분석 규모에 맞춰 클러스터 사이즈를
언제든 원하는 사이즈로 탄력적으로 조정

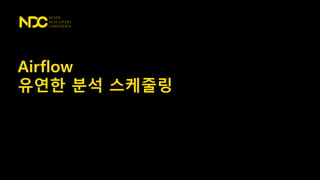

63. Airflow
유연한 분석 스케줄링

64. AWS EC2
Spark
AWS S3
Client
AS-IS
ASYNC

65. 매일 아침에
국가별 매출액을
리포트 해주세요.

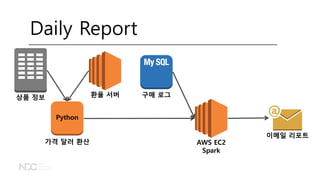

66. 구매 로그환율 서버상품 정보
이메일 리포트
AWS EC2
Spark
Python
가격 달러 환산
Daily Report

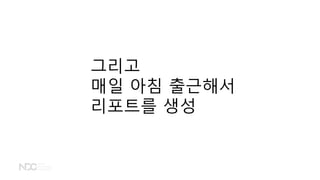

67. 그리고
매일 아침 출근해서
리포트를 생성

68. 리포트 생성을
매일 아침마다 해야 한다고?

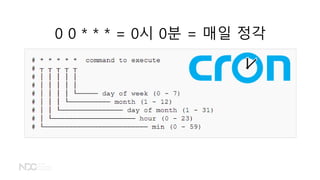

69. 0 0 * * * = 0시 0분 = 매일 정각

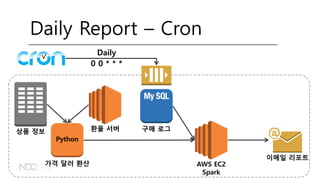

70. 구매 로그환율 서버상품 정보
이메일 리포트
AWS EC2
Spark
Python
가격 달러 환산
Daily Report – Cron
Daily
0 0 * * *

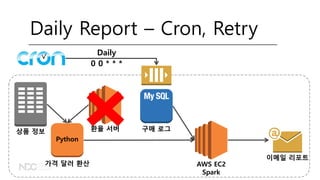

71. 구매 로그환율 서버상품 정보
이메일 리포트
AWS EC2
Spark
Python
가격 달러 환산
Daily Report – Cron, Retry
Daily
0 0 * * *

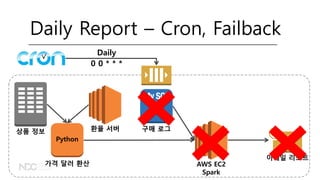

72. 구매 로그환율 서버상품 정보
이메일 리포트
AWS EC2
Spark
Python
가격 달러 환산
Daily Report – Cron, Failback
Daily
0 0 * * *

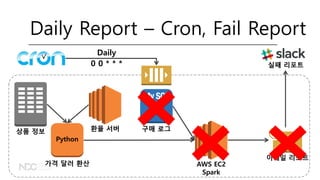

73. 구매 로그환율 서버상품 정보
이메일 리포트
AWS EC2
Spark
Python
가격 달러 환산
Daily Report – Cron, Fail Report
Daily
실패 리포트0 0 * * *

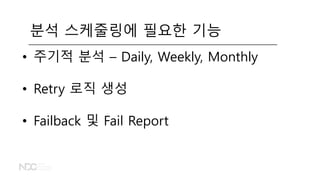

74. • 주기적 분석 – Daily, Weekly, Monthly
• Retry 로직 생성
• Failback 및 Fail Report
분석 스케줄링에 필요한 기능

75. • 주기적 분석 – Daily, Weekly, Monthly
• Retry 로직 생성
• Failback 및 Fail Report
분석 스케줄링에 필요한 기능, Cron

76. Airflowhttps://airflow.apache.org

77. • 주기적 분석 – Daily, Weekly, Monthly
• Retry 로직 생성
• Failback 및 Fail Report
Airflow

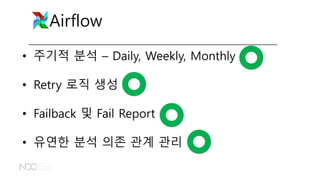

78. Airflow
• 주기적 분석 – Daily, Weekly, Monthly
• Retry 로직 생성
• Failback 및 Fail Report
• 유연한 분석 의존 관계 관리

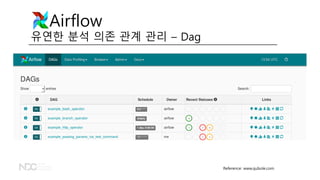

79. Airflow
유연한 분석 의존 관계 관리 – Dag
Reference: www.qubole.com

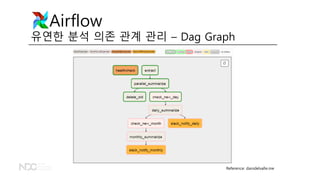

80. Airflow
Reference: danidelvalle.me
유연한 분석 의존 관계 관리 – Dag Graph

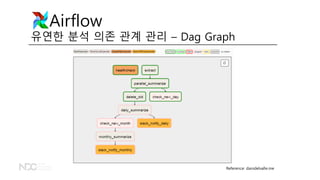

81. Airflow
Reference: danidelvalle.me
유연한 분석 의존 관계 관리 – Dag Graph

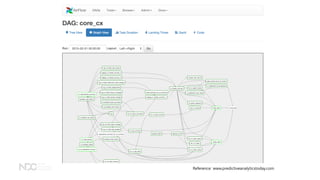

82. Reference: www.predictiveanalyticstoday.com

83. Airflow
유연한 분석 의존 관계 관리 – Job Control
Reference: www.qubole.com

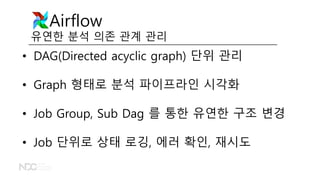

84. • DAG(Directed acyclic graph) 단위 관리
• Graph 형태로 분석 파이프라인 시각화
• Job Group, Sub Dag 를 통한 유연한 구조 변경
• Job 단위로 상태 로깅, 에러 확인, 재시도
Airflow
유연한 분석 의존 관계 관리

85. Airflow

86. Airflow
탄력적인 클러스터 구축 유연한 분석 스케줄링

87. 매일 아침에
국가별 매출액을
리포트 해주세요.
매월 1일에는
국가별 월매출액도
리포트해주세요.

88. 매일 아침에
국가별 매출액을
리포트 해주세요.
매월 1일에는
국가별 월매출액도
리포트해주세요.
Spark
Cluster
2대
Spark
Cluster
16대

89. Airflow
Daily Report – Airflow

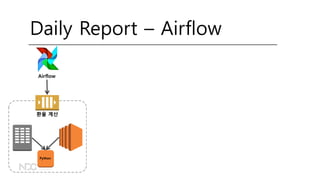

90. Airflow
Python
환율 계산
Daily Report – Airflow

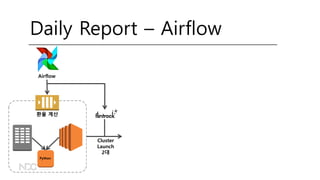

91. Airflow
Python
환율 계산
Cluster
Launch
2대
Daily Report – Airflow

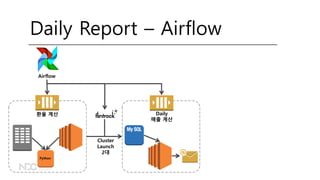

92. Airflow
Python
환율 계산 Daily
매출 계산
Cluster
Launch
2대
Daily Report – Airflow

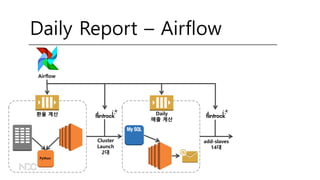

93. Airflow
Python
환율 계산 Daily
매출 계산
Cluster
Launch
2대
add-slaves
14대
Daily Report – Airflow

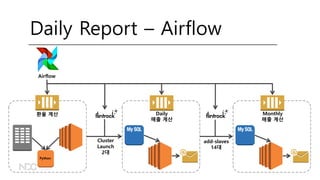

94. Airflow
Python
환율 계산 Daily
매출 계산
Monthly
매출 계산
Cluster
Launch
2대
add-slaves
14대
Daily Report – Airflow

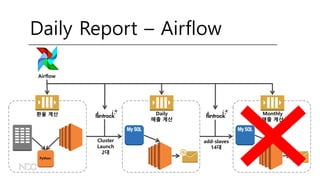

95. Airflow
Python
환율 계산 Daily
매출 계산
Monthly
매출 계산
Cluster
Launch
2대
add-slaves
14대
Daily Report – Airflow

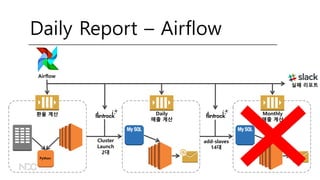

96. Airflow
Python
환율 계산 Daily
매출 계산
Monthly
매출 계산
Cluster
Launch
2대
add-slaves
14대
Daily Report – Airflow
실패 리포트

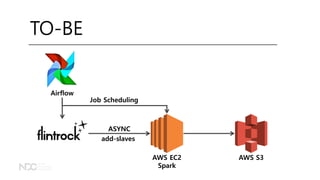

97. AWS EC2
Spark
AWS S3
TO-BE
ASYNC
Airflow
add-slaves
Job Scheduling

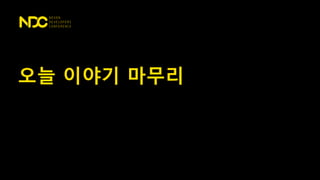

98. 오늘 이야기 마무리

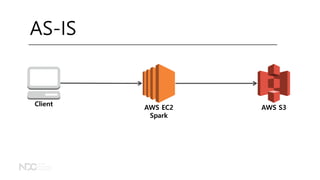

99. AWS EC2
Spark
AWS S3
Client
AS-IS

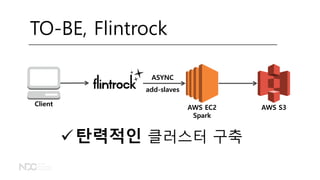

100. AWS EC2
Spark
AWS S3
Client
TO-BE, Flintrock
ASYNC
add-slaves
탄력적인 클러스터 구축

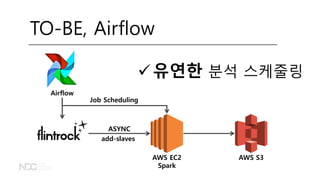

101. AWS EC2
Spark
AWS S3
TO-BE, Airflow
ASYNC
Airflow
add-slaves
Job Scheduling
유연한 분석 스케줄링

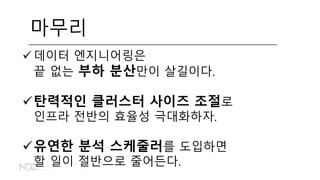

102. 마무리
 데이터 엔지니어링은
끝 없는 부하 분산만이 살길이다.
탄력적인 클러스터 사이즈 조절로
인프라 전반의 효율성 극대화하자.
유연한 분석 스케줄러를 도입하면
할 일이 절반으로 줄어든다.

103. We’re Hiring!
Data Science & Infrastructure
데이터 과학자
데이터 엔지니어
머신러닝 엔지니어
www.devsisters.com/jobs

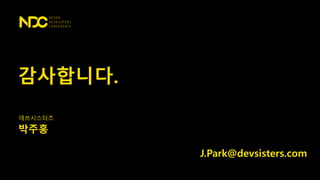

104. 감사합니다.
