![コード例：シグナリングチャネルを準備
• AWS.KinesisVideoインスタ
ンスを生成
• シグナリングチャネル用の
エンドポイントを取得
• STUN/TURNサーバー
(iceServers)の情報を取得
• KVSWebRTC.SignalingClie
nt インスタンスを生成
• イベントハンドラを指定
const getSignalingChannelEndpointResponse =
await kinesisVideoClient
.getSignalingChannelEndpoint({
ChannelARN: channelARN,
SingleMasterChannelEndpointConfiguration: {
Protocols: ['WSS', 'HTTPS’],
Role: KVSWebRTC.Role.MASTER, // or VIEWER
},
}).promise();
const endpointsByProtocol =
getSignalingChannelEndpointResponse
.ResourceEndpointList.reduce(
(endpoints, endpoint) => {
endpoints[endpoint.Protocol] =
endpoint.ResourceEndpoint;
return endpoints;
}, {});](https://image.slidesharecdn.com/kvswebrtc-200119034415/85/Amazon-Kinesis-Video-Streams-WebRTC-13-320.jpg)
![コード例
• AWS.KinesisVideoインスタ
ンスを生成
• シグナリングチャネル用の
エンドポイントを取得
• STUN/TURNサーバー
(iceServers)の情報を取得
• KVSWebRTC.SignalingClie
nt インスタンスを生成
• イベントハンドラを指定
const kinesisVideoSignalingChannelsClient
= new AWS.KinesisVideoSignalingChannels({
region, accessKeyId, secretAccessKey,
endpoint: endpointsByProtocol.HTTPS,
});
const getIceServerConfigResponse =
await kinesisVideoSignalingChannelsClient
.getIceServerConfig({
ChannelARN: channelARN,
}).promise();
const iceServers = [
{urls:
`stun:stun.kinesisvideo.${region}
.amazonaws.com:443`}
];
getIceServerConfigResponse.IceServerList
.forEach(
iceServer =>
iceServers.push({
urls: iceServer.Uris,
username: iceServer.Username,
credential: iceServer.Password,
})
);](https://image.slidesharecdn.com/kvswebrtc-200119034415/85/Amazon-Kinesis-Video-Streams-WebRTC-14-320.jpg)
![CLIツールでシグナリングチャネルの作成
• CLIツールをインストール
• アクセスキー/アクセスシークレットーキーを指定
• 設定ファイル or 環境変数
• macOSで設定ファイルの場合 ~/.aws/credentials
[default]
aws_access_key_id=xxxxxx
aws_secret_access_key=xxxxxxxxx/xxxxxxx
• us-west-2リージョンに “channel02”を作る場合
$ aws2 --region us-west-2 kinesisvideo create-signaling-channel
--channel-name channel02 --channel-type SINGLE_MASTER
{ "ChannelARN":
"arn:aws:kinesisvideo:us-west-2:xxxxxxxxxx:channel/channel02/xxxxxxxxx”
}
• ※ARNを記録しておく](https://image.slidesharecdn.com/kvswebrtc-200119034415/85/Amazon-Kinesis-Video-Streams-WebRTC-30-320.jpg)
More Related Content
![[AKIBA.AWS] AWS Elemental MediaConvertから学ぶコーデック入門](https://cdn.slidesharecdn.com/ss_thumbnails/akibaaws4up-180130002606-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Amazon Kinesis Video Streams WebRTC 使ってみた
![[要約] Building a Real-Time Bidding Platform on AWS #AWSAdTechJP](https://cdn.slidesharecdn.com/ss_thumbnails/2016rtbwhitepaper-160310091325-thumbnail.jpg?width=640&height=640&fit=bounds)
Amazon Kinesis Video Streams WebRTC 使ってみた
- 1. Amazon Kinesis Video StreamsWebRTC 使ってみた WebRTC Meetup Tokyo #23 がねこまさし @massie_g
- 2. 自己紹介 • がねこまさし /@massie_g • インフォコム（株）の技術調査チームに所属 • WebRTC Meetup Tokyo スタッフ • 今日の元ネタ • Amazon Kinesis Video Streams WebRTC を動かしてみた • Qiita https://qiita.com/massie_g/items/b6d3513d06a28ba89677 2
- 3. Amazon Kinesis VideoStream (KVS)とは • https://aws.amazon.com/jp/kinesis/video-streams/ • 分析、機械学習 (ML)、再生、およびその他の処理のために • 接続されたデバイスから AWS へ動画を簡単かつ安全にストリーミン グできるようになります • Kinesis Video Streams は、数百万ものデバイスからの動画のスト リーミングデータを取り込むために… • ライブやオンデマンド視聴用の動画を再生したり • Amazon Rekognition Video との統合… コンピュータビジョンと動画 分析を活用するアプリケーションを迅速に構築することができます 動画の収集、分析、（配信）
- 4. Amazon KVS WebRTCとは •https://aws.amazon.com/jp/kinesis/video-streams/ • またKinesis Video Streams がサポートするオープンソースプロジェ クトの WebRTC は、 • リアルタイムのメディアストリーミング、ウェブブラウザ間のインタ ラクション、モバイルアプリケーション、シンプルな API によるコネ クテッドデバイスを可能にします • 用途としては、ビデオチャットやピアツーピアのメディアストリーミ ングが一般的です。 →通常のKVSと併用して使う想定

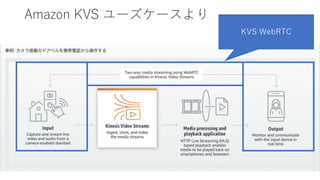

- 5. Amazon KVS ユーズケースより KVSWebRTC

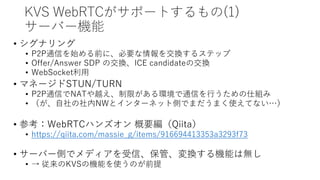

- 6. KVS WebRTCがサポートするもの(1) サーバー機能 • シグナリング •P2P通信を始める前に、必要な情報を交換するステップ • Offer/Answer SDP の交換、ICE candidateの交換 • WebSocket利用 • マネージドSTUN/TURN • P2P通信でNATや越え、制限がある環境で通信を行うための仕組み • （が、自社の社内NWとインターネット側でまだうまく使えてない…） • 参考：WebRTCハンズオン 概要編（Qiita） • https://qiita.com/massie_g/items/916694413353a3293f73 • サーバー側でメディアを受信、保管、変換する機能は無し • → 従来のKVSの機能を使うのが前提
- 7. KVS WebRTCがサポートするもの(2) クライアント機能 • クライアント用SDK •ブラウザ用（JavaScript用） … シグナリング • https://github.com/awslabs/amazon-kinesis-video-streams-webrtc-sdk-js • P2P通信そのものは、ブラウザの持つ機能を利用 • 組み込み用（C言語用） … シグナリング+(S)RTP通信 • https://github.com/awslabs/amazon-kinesis-video-streams-webrtc-sdk-c • スマートデバイス用（iOS, Android）… シグナリング＋？？ • https://github.com/awslabs/amazon-kinesis-video-streams-webrtc-sdk-ios • https://github.com/awslabs/amazon-kinesis-video-streams-webrtc-sdk- android

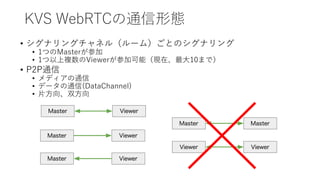

- 8. KVS WebRTCの通信形態 • シグナリングチャネル（ルーム）ごとのシグナリング •1つのMasterが参加 • 1つ以上複数のViewerが参加可能（現在、最大10まで） • P2P通信 • メディアの通信 • データの通信(DataChannel) • 片方向、双方向
- 9.

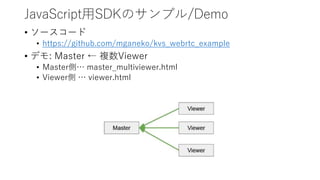

- 10. JavaScript用SDKのサンプル/Demo • ソースコード • https://github.com/mganeko/kvs_webrtc_example •デモ: Master ← 複数Viewer • Master側… master_multiviewer.html • Viewer側 … viewer.html

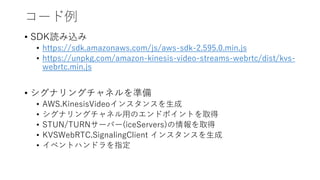

- 11. コード例 • SDK読み込み • https://sdk.amazonaws.com/js/aws-sdk-2.595.0.min.js •https://unpkg.com/amazon-kinesis-video-streams-webrtc/dist/kvs- webrtc.min.js • シグナリングチャネルを準備 • AWS.KinesisVideoインスタンスを生成 • シグナリングチャネル用のエンドポイントを取得 • STUN/TURNサーバー(iceServers)の情報を取得 • KVSWebRTC.SignalingClient インスタンスを生成 • イベントハンドラを指定

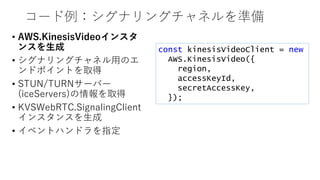

- 12. コード例：シグナリングチャネルを準備 • AWS.KinesisVideoインスタ ンスを生成 • シグナリングチャネル用のエ ンドポイントを取得 •STUN/TURNサーバー (iceServers)の情報を取得 • KVSWebRTC.SignalingClient インスタンスを生成 • イベントハンドラを指定 const kinesisVideoClient = new AWS.KinesisVideo({ region, accessKeyId, secretAccessKey, });

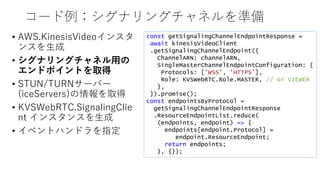

- 13. コード例：シグナリングチャネルを準備 • AWS.KinesisVideoインスタ ンスを生成 • シグナリングチャネル用の エンドポイントを取得 •STUN/TURNサーバー (iceServers)の情報を取得 • KVSWebRTC.SignalingClie nt インスタンスを生成 • イベントハンドラを指定 const getSignalingChannelEndpointResponse = await kinesisVideoClient .getSignalingChannelEndpoint({ ChannelARN: channelARN, SingleMasterChannelEndpointConfiguration: { Protocols: ['WSS', 'HTTPS’], Role: KVSWebRTC.Role.MASTER, // or VIEWER }, }).promise(); const endpointsByProtocol = getSignalingChannelEndpointResponse .ResourceEndpointList.reduce( (endpoints, endpoint) => { endpoints[endpoint.Protocol] = endpoint.ResourceEndpoint; return endpoints; }, {});

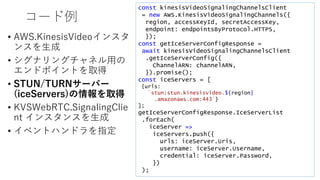

- 14. コード例 • AWS.KinesisVideoインスタ ンスを生成 • シグナリングチャネル用の エンドポイントを取得 •STUN/TURNサーバー (iceServers)の情報を取得 • KVSWebRTC.SignalingClie nt インスタンスを生成 • イベントハンドラを指定 const kinesisVideoSignalingChannelsClient = new AWS.KinesisVideoSignalingChannels({ region, accessKeyId, secretAccessKey, endpoint: endpointsByProtocol.HTTPS, }); const getIceServerConfigResponse = await kinesisVideoSignalingChannelsClient .getIceServerConfig({ ChannelARN: channelARN, }).promise(); const iceServers = [ {urls: `stun:stun.kinesisvideo.${region} .amazonaws.com:443`} ]; getIceServerConfigResponse.IceServerList .forEach( iceServer => iceServers.push({ urls: iceServer.Uris, username: iceServer.Username, credential: iceServer.Password, }) );

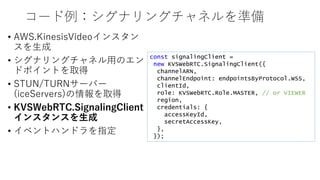

- 15. コード例：シグナリングチャネルを準備 • AWS.KinesisVideoインスタン スを生成 • シグナリングチャネル用のエン ドポイントを取得 •STUN/TURNサーバー (iceServers)の情報を取得 • KVSWebRTC.SignalingClient インスタンスを生成 • イベントハンドラを指定 const signalingClient = new KVSWebRTC.SignalingClient({ channelARN, channelEndpoint: endpointsByProtocol.WSS, clientId, role: KVSWebRTC.Role.MASTER, // or VIEWER region, credentials: { accessKeyId, secretAccessKey, }, });
- 16. コード例：シグナリングチャネルを準備 • AWS.KinesisVideoインスタ ンスを生成 • シグナリングチャネル用の エンドポイントを取得 •STUN/TURNサーバー (iceServers)の情報を取得 • KVSWebRTC.SignalingClie nt インスタンスを生成 • イベントハンドラを指定 signalingClient.on('open', async () => { }); signalingClient.on('sdpAnswer', async answer => { }); // VIEWER用 signalingClient.on('sdpOffer’, async (offer, remoteClientId) => { } ); // MASTER用 signalingClient.on('iceCandidate’, (candidate, remoteClientId) => { peerConnection.addIceCandidate(candidate); } ); signalingClient.on('close', () => { });

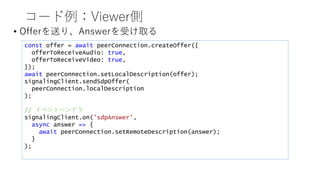

- 17. コード例：Viewer側 • Offerを送り、Answerを受け取る const offer= await peerConnection.createOffer({ offerToReceiveAudio: true, offerToReceiveVideo: true, }); await peerConnection.setLocalDescription(offer); signalingClient.sendSdpOffer( peerConnection.localDescription ); // イベントハンドラ signalingClient.on('sdpAnswer’, async answer => { await peerConnection.setRemoteDescription(answer); } );
- 18. コード例： Master側 • Offerを受け取り、Answerを返す //イベントハンドラ signalingClient.on('sdpOffer', async (offer, remoteClientId) => { // … remoteClientId に対応する peerConnectionを準備する … await peerConnection.setRemoteDescription(offer); await peerConnection.setLocalDescription( await peerConnection.createAnswer({ offerToReceiveAudio: true, offerToReceiveVideo: true, }), ); signalingClient.sendSdpAnswer(peerConnection.localDescription, remoteClientId ); });

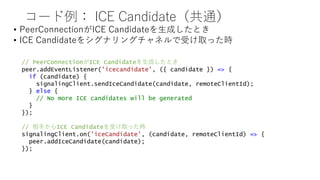

- 19. コード例： ICE Candidate（共通） •PeerConnectionがICE Candidateを生成したとき • ICE Candidateをシグナリングチャネルで受け取った時 // PeerConnectionがICE Candidateを生成したとき peer.addEventListener('icecandidate', ({ candidate }) => { if (candidate) { signalingClient.sendIceCandidate(candidate, remoteClientId); } else { // No more ICE candidates will be generated } }); // 相手からICE Candidateを受け取った時 signalingClient.on('iceCandidate', (candidate, remoteClientId) => { peer.addIceCandidate(candidate); });

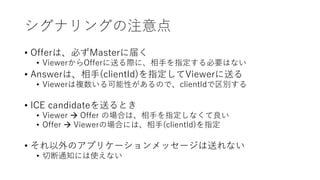

- 20. シグナリングの注意点 • Offerは、必ずMasterに届く • ViewerからOfferに送る際に、相手を指定する必要はない •Answerは、相手(clientId)を指定してViewerに送る • Viewerは複数いる可能性があるので、clientIdで区別する • ICE candidateを送るとき • Viewer Offer の場合は、相手を指定しなくて良い • Offer Viewerの場合には、相手(clientId)を指定 • それ以外のアプリケーションメッセージは送れない • 切断通知には使えない

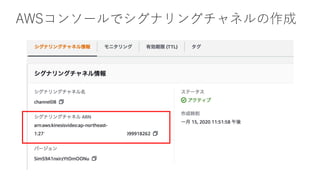

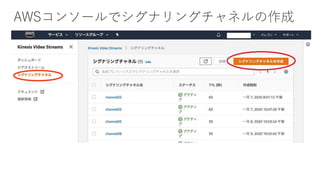

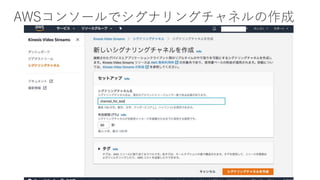

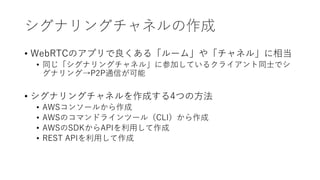

- 21. シグナリングチャネルの作成 • WebRTCのアプリで良くある「ルーム」や「チャネル」に相当 • 同じ「シグナリングチャネル」に参加しているクライアント同士でシ グナリング→P2P通信が可能 •シグナリングチャネルを作成する4つの方法 • AWSコンソールから作成 • AWSのコマンドラインツール（CLI）から作成 • AWSのSDKからAPIを利用して作成 • REST APIを利用して作成

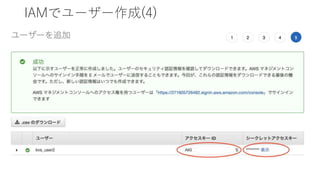

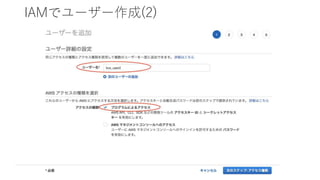

- 22. その前に、IAMの準備 • IAM(Identity andAccess Managemenent)でユーザを作成 • AmazonKinesisVideoStreamsFullAccess の権限を付与 • アクセスに必要な情報を記録しておく • アクセスキー • アクセスシークレットキー

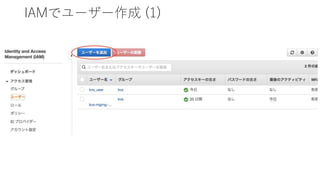

- 23.
- 24.

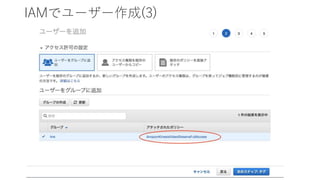

- 25.
- 26.
- 27.
- 28.
- 29.

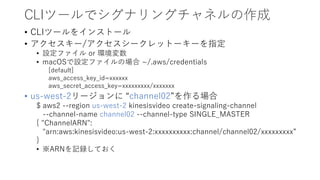

- 30. CLIツールでシグナリングチャネルの作成 • CLIツールをインストール • アクセスキー/アクセスシークレットーキーを指定 •設定ファイル or 環境変数 • macOSで設定ファイルの場合 ~/.aws/credentials [default] aws_access_key_id=xxxxxx aws_secret_access_key=xxxxxxxxx/xxxxxxx • us-west-2リージョンに “channel02”を作る場合 $ aws2 --region us-west-2 kinesisvideo create-signaling-channel --channel-name channel02 --channel-type SINGLE_MASTER { "ChannelARN": "arn:aws:kinesisvideo:us-west-2:xxxxxxxxxx:channel/channel02/xxxxxxxxx” } • ※ARNを記録しておく

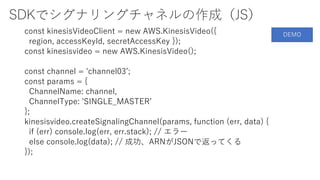

- 31. SDKでシグナリングチャネルの作成（JS） const kinesisVideoClient =new AWS.KinesisVideo({ region, accessKeyId, secretAccessKey }); const kinesisvideo = new AWS.KinesisVideo(); const channel = 'channel03’; const params = { ChannelName: channel, ChannelType: 'SINGLE_MASTER’ }; kinesisvideo.createSignalingChannel(params, function (err, data) { if (err) console.log(err, err.stack); // エラー else console.log(data); // 成功、ARNがJSONで返ってくる }); DEMO

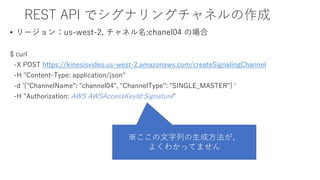

- 32. REST API でシグナリングチャネルの作成 •リージョン：us-west-2, チャネル名:chanel04 の場合 $ curl -X POST https://kinesisvideo.us-west-2.amazonaws.com/createSignalingChannel -H "Content-Type: application/json" -d '{"ChannelName": "channel04", "ChannelType": "SINGLE_MASTER"} ' -H "Authorization: AWS AWSAccessKeyId:Signature" ※ここの文字列の生成方法が、 よくわかってません

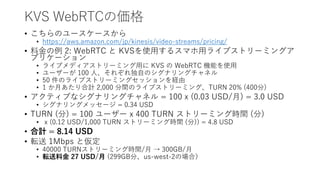

- 33. KVS WebRTCの価格 • こちらのユースケースから •https://aws.amazon.com/jp/kinesis/video-streams/pricing/ • 料金の例 2: WebRTC と KVSを使用するスマホ用ライブストリーミングア プリケーション • ライブメディアストリーミング用に KVS の WebRTC 機能を使用 • ユーザーが 100 人、それぞれ独自のシグナリングチャネル • 50 件のライブストリーミングセッションを経由 • 1 か月あたり合計 2,000 分間のライブストリーミング、TURN 20% (400分) • アクティブなシグナリングチャネル = 100 x (0.03 USD/月) = 3.0 USD • シグナリングメッセージ = 0.34 USD • TURN (分) = 100 ユーザー x 400 TURN ストリーミング時間 (分) • x (0.12 USD/1,000 TURN ストリーミング時間 (分)) = 4.8 USD • 合計 = 8.14 USD • 転送 1Mbps と仮定 • 40000 TURNストリーミング時間/月 → 300GB/月 • 転送料金 27 USD/月 (299GB分、us-west-2の場合）

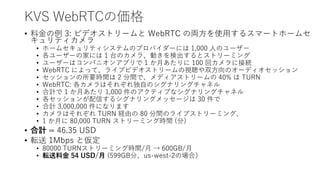

- 34. KVS WebRTCの価格 • 料金の例3: ビデオストリームと WebRTC の両方を使用するスマートホームセ キュリティカメラ • ホームセキュリティシステムのプロバイダーには 1,000 人のユーザー • 各ユーザーの家には 1 台のカメラ、動きを検出するとストリーミング • ユーザーはコンパニオンアプリで 1 か月あたりに 100 回カメラに接続 • WebRTC によって、ライブビデオストリームの視聴や双方向のオーディオセッション • セッションの所要時間は 2 分間で、メディアストリームの 40% は TURN • WebRTC: 各カメラはそれぞれ独自のシグナリングチャネル • 合計で 1 か月あたり 1,000 件のアクティブなシグナリングチャネル • 各セッションが配信するシグナリングメッセージは 30 件で • 合計 3,000,000 件になります • カメラはそれぞれ TURN 経由の 80 分間のライブストリーミング、 • 1 か月に 80,000 TURN ストリーミング時間 (分) • 合計 = 46.35 USD • 転送 1Mbps と仮定 • 80000 TURNストリーミング時間/月 → 600GB/月 • 転送料金 54 USD/月 (599GB分、us-west-2の場合）

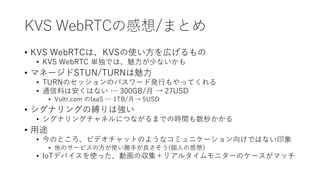

- 35. KVS WebRTCの感想/まとめ • KVSWebRTCは、KVSの使い方を広げるもの • KVS WebRTC 単独では、魅力が少ないかも • マネージドSTUN/TURNは魅力 • TURNのセッションのパスワード発行もやってくれる • 通信料は安くはない … 300GB/月 → 27USD • Vultr.com のIaaS … 1TB/月→ 5USD • シグナリングの縛りは強い • シグナリングチャネルにつながるまでの時間も数秒かかる • 用途 • 今のところ、ビデオチャットのようなコミュニケーション向けではない印象 • 他のサービスの方が使い勝手が良さそう(個人の感想） • IoTデバイスを使った、動画の収集＋リアルタイムモニターのケースがマッチ
