Downloaded 59 times
![コンパイル
C#
コード
C#コンパイラー
IL
JITコンパイラー
ネイティブ
コード
ネイティブ コード
CPUごとの命令列
push
mov
cmp
je
call
mov
lea
imul
lea
imul
pop
ret
ebp
ebp,esp
dword ptr ds:[5011058h],0
00FE2A01
74B7AEA8
eax,dword ptr [ebp+8]
edx,[ebp+8]
eax,dword ptr [edx+4]
edx,[ebp+8]
eax,dword ptr [edx+8]
ebp
0Ch](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-7-320.jpg)
![ネイティブ コード
• JIT結果 (x64の場合)
push
mov
cmp
je
call
mov
lea
imul
lea
imul
pop
ret
ebp
ebp,esp
dword ptr ds:[5011058h],0
00FE2A01
74B7AEA8
eax,dword ptr [ebp+8]
edx,[ebp+8]
eax,dword ptr [edx+4]
edx,[ebp+8]
eax,dword ptr [edx+8]
ebp
0Ch
4とか8とかの数値に
型情報は残らない](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-11-320.jpg)

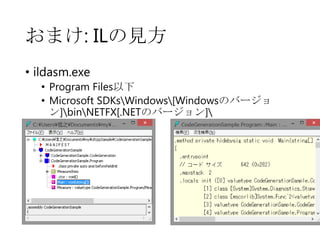

![おまけ: ILの見方
• ildasm.exe
• Program Files以下
• Microsoft SDKsWindows[Windowsのバージョ
ン]binNETFX[.NETのバージョン]](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-16-320.jpg)

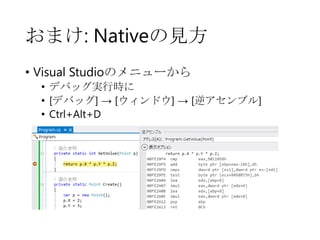

![おまけ: Nativeの見方
• Visual Studioのメニューから
• デバッグ実行時に
• [デバッグ] → [ウィンドウ] → [逆アセンブル]
• Ctrl+Alt+D](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-17-320.jpg)

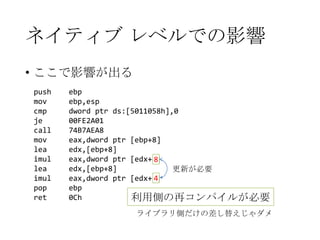

![ネイティブ レベルでの影響
• ここで影響が出る
push
mov
cmp
je
call
mov
lea
imul
lea
imul
pop
ret
ebp
ebp,esp
dword ptr ds:[5011058h],0
00FE2A01
74B7AEA8
eax,dword ptr [ebp+8]
edx,[ebp+8]
eax,dword ptr [edx+4]
8
edx,[ebp+8]
更新が必要
4
eax,dword ptr [edx+8]
ebp
0Ch
利用側の再コンパイルが必要
ライブラリ側だけの差し替えじゃダメ](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-26-320.jpg)
![C#コードから
• Roslyn
ポイントの行:
session.Execute<Func<Point, int>>("p => p.X * p.Y * p.Z")
C#ソースコードをコンパイル
parse→emit→JIT
C#→[parse]→構文木→[emit]→IL→[JIT]→Native](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-38-320.jpg)
![構文木から
• 図で表すと
匿名関数を作る
本体
パラメーター
Multiply
pから
Zを読む
p
Multiply
pから
Yを読む
pから
Xを読む
C#→[parse]→構文木→[emit]→IL→[JIT]→Native](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-41-320.jpg)

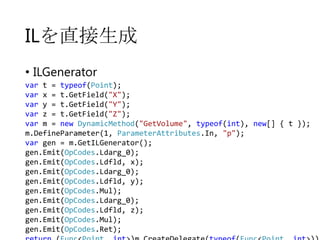

![ILを直接生成
• ILGenerator
var t = typeof(Point);
var x = t.GetField("X");
var y = t.GetField("Y");
var z = t.GetField("Z");
var m = new DynamicMethod("GetVolume", typeof(int), new[] { t });
m.DefineParameter(1, ParameterAttributes.In, "p");
var gen = m.GetILGenerator();
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, x);
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, y);
gen.Emit(OpCodes.Mul);
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, z);
gen.Emit(OpCodes.Mul);
gen.Emit(OpCodes.Ret);](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-42-320.jpg)

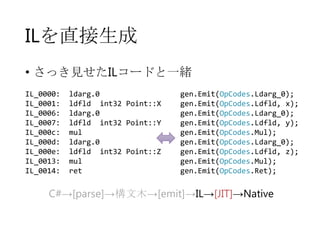

![ILを直接生成
• さっき見せたILコードと一緒
IL_0000:
IL_0001:
IL_0006:
IL_0007:
IL_000c:
IL_000d:
IL_000e:
IL_0013:
IL_0014:
ldarg.0
ldfld int32 Point::X
ldarg.0
ldfld int32 Point::Y
mul
ldarg.0
ldfld int32 Point::Z
mul
ret
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, x);
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, y);
gen.Emit(OpCodes.Mul);
gen.Emit(OpCodes.Ldarg_0);
gen.Emit(OpCodes.Ldfld, z);
gen.Emit(OpCodes.Mul);
gen.Emit(OpCodes.Ret);
C#→[parse]→構文木→[emit]→IL→[JIT]→Native](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-44-320.jpg)

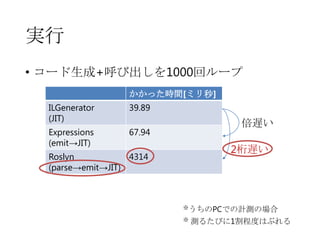

![実行
• コード生成+呼び出しを1000回ループ
かかった時間[ミリ秒]
ILGenerator
(JIT)
39.89
Expressions
(emit→JIT)
67.94
倍遅い
2桁遅い
Roslyn
4314
(parse→emit→JIT)
※うちのPCでの計測の場合
※
測るたびに1割程度はぶれる](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-45-320.jpg)
![MDIL (ネイティブのおさらい)
• おさらい: ネイティブ コードだと
push
mov
cmp
je
call
mov
lea
imul
lea
imul
pop
ret
ebp
ebp,esp
dword ptr ds:[5011058h],0
00FE2A01
参照しているライブラリ
74B7AEA8
eax,dword ptr [ebp+8] のレイアウトが変わった
edx,[ebp+8]
時に再コンパイルが必要
eax,dword ptr [edx+4]
edx,[ebp+8]
eax,dword ptr [edx+8]
ebp
0Ch](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-58-320.jpg)
![MDIL (部分的にネイティブ化)
• じゃあ、こんな形式があればいいんじゃ？
push
mov
cmp
je
call
mov
lea
imul
lea
imul
pop
ret
ほぼネイティブ
ebp
レイアウトのところ
ebp,esp
dword ptr ds:[5011058h],0 だけ抽象的に型情報
00FE2A01
を残しておく
74B7AEA8
eax,dword ptr [ebp+8]Point::X
int32
edx,[ebp+8]
eax,dword ptr [edx+4]Point::Y
int32
edx,[ebp+8]
eax,dword ptr [edx+8]Point::Z
int32
ebp
0Ch](https://image.slidesharecdn.com/compilation-131221083623-phpapp02/85/C-IL-59-320.jpg)
C#とILとネイティブと
- 1.

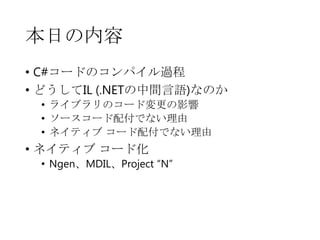

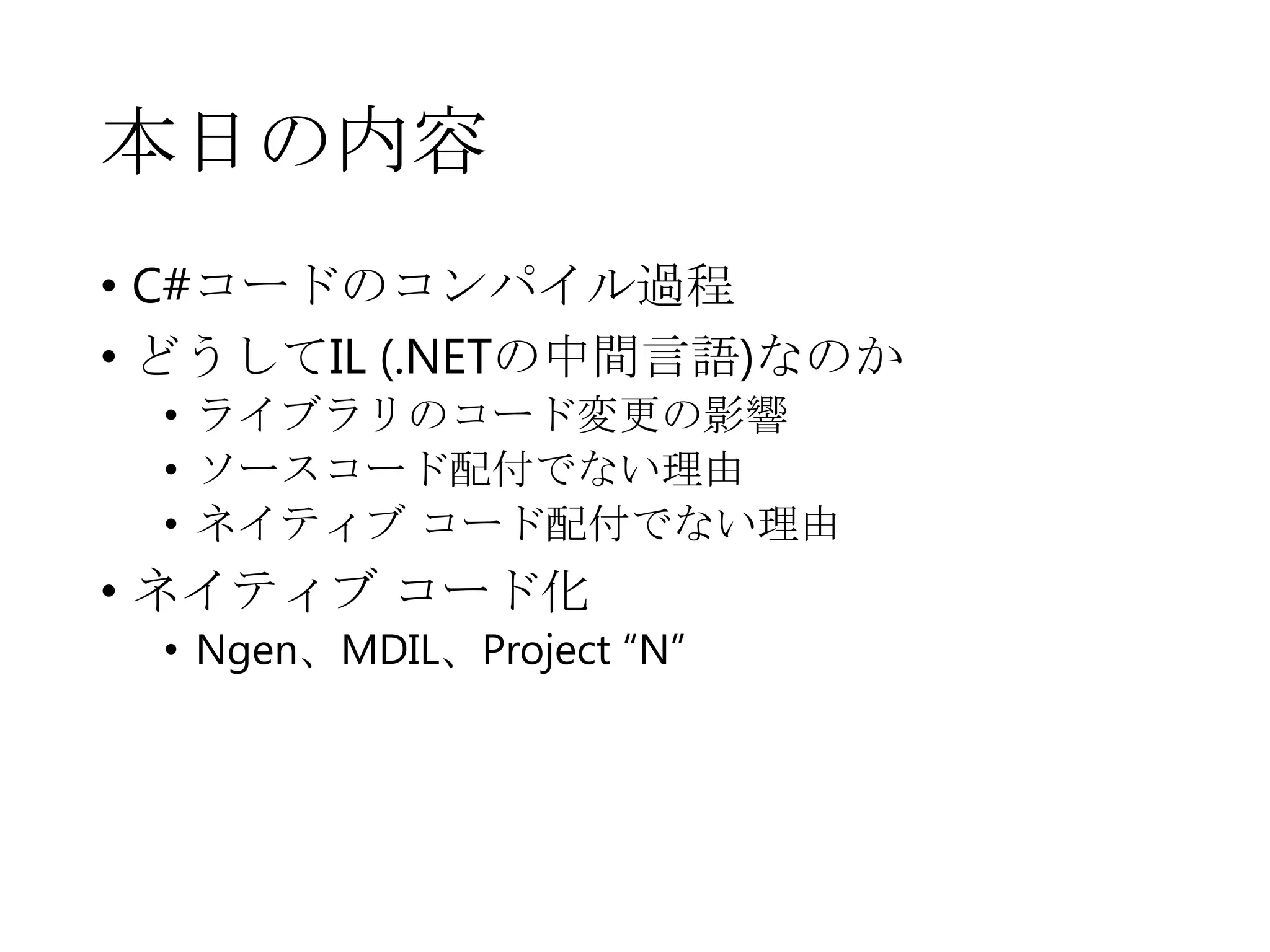

- 2. 本日の内容 • C#コードのコンパイル過程 • どうしてIL(.NETの中間言語)なのか • ライブラリのコード変更の影響 • ソースコード配付でない理由 • ネイティブ コード配付でない理由 • ネイティブ コード化 • Ngen、MDIL、Project “N”
- 3. C#、ILの コンパイルの過程 C# → IL→ ネイティブ
- 4.

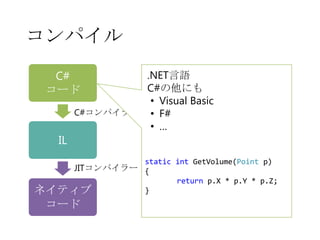

- 5. コンパイル .NET言語 C#の他にも • Visual Basic C#コンパイラー• F# • … C# コード IL static int GetVolume(Point p) JITコンパイラー { return p.X * p.Y * p.Z; } ネイティブ コード

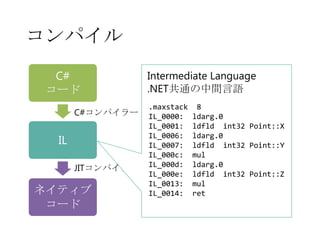

- 6. コンパイル C# コード C#コンパイラー IL JITコンパイラー ネイティブ コード Intermediate Language .NET共通の中間言語 .maxstack IL_0000: IL_0001: IL_0006: IL_0007: IL_000c: IL_000d: IL_000e: IL_0013: IL_0014: 8 ldarg.0 ldfld int32Point::X ldarg.0 ldfld int32 Point::Y mul ldarg.0 ldfld int32 Point::Z mul ret

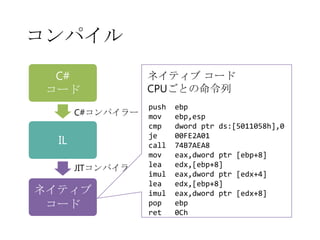

- 7. コンパイル C# コード C#コンパイラー IL JITコンパイラー ネイティブ コード ネイティブ コード CPUごとの命令列 push mov cmp je call mov lea imul lea imul pop ret ebp ebp,esp dword ptrds:[5011058h],0 00FE2A01 74B7AEA8 eax,dword ptr [ebp+8] edx,[ebp+8] eax,dword ptr [edx+4] edx,[ebp+8] eax,dword ptr [edx+8] ebp 0Ch

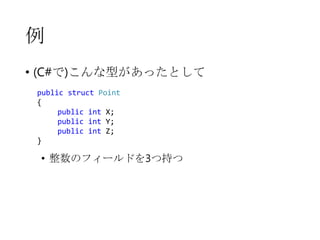

- 8. 例 • (C#で)こんな型があったとして public structPoint { public int X; public int Y; public int Z; } • 整数のフィールドを3つ持つ

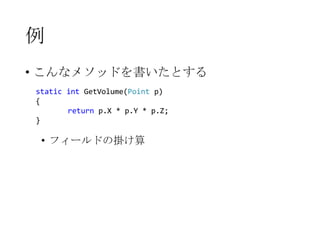

- 9. 例 • こんなメソッドを書いたとする static intGetVolume(Point p) { return p.X * p.Y * p.Z; } • フィールドの掛け算

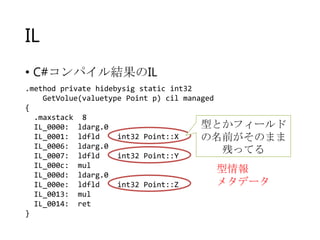

- 10. IL • C#コンパイル結果のIL .method privatehidebysig static int32 GetVolue(valuetype Point p) cil managed { .maxstack 8 型とかフィールド IL_0000: ldarg.0 IL_0001: ldfld int32 Point::X の名前がそのまま IL_0006: ldarg.0 残ってる IL_0007: ldfld int32 Point::Y IL_000c: mul 型情報 IL_000d: ldarg.0 メタデータ IL_000e: ldfld int32 Point::Z IL_0013: mul IL_0014: ret }

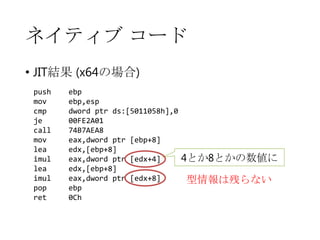

- 11. ネイティブ コード • JIT結果(x64の場合) push mov cmp je call mov lea imul lea imul pop ret ebp ebp,esp dword ptr ds:[5011058h],0 00FE2A01 74B7AEA8 eax,dword ptr [ebp+8] edx,[ebp+8] eax,dword ptr [edx+4] edx,[ebp+8] eax,dword ptr [edx+8] ebp 0Ch 4とか8とかの数値に 型情報は残らない

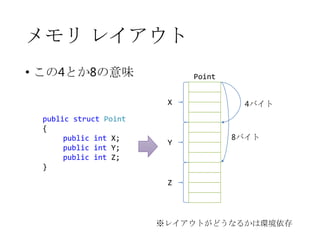

- 12. メモリ レイアウト • この4とか8の意味 Point X publicstruct Point { public int X; public int Y; public int Z; } Y 4バイト 8バイト Z ※レイアウトがどうなるかは環境依存

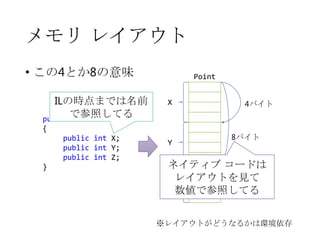

- 13. メモリ レイアウト • この4とか8の意味 ILの時点までは名前 で参照してる publicstruct Point Point X { public int X; public int Y; public int Z; } Y 4バイト 8バイト ネイティブ コードは レイアウトを見て Z 数値で参照してる ※レイアウトがどうなるかは環境依存

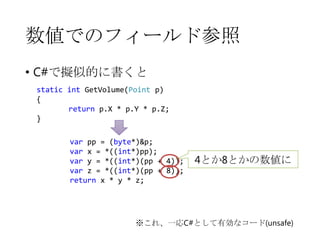

- 14. 数値でのフィールド参照 • C#で擬似的に書くと static intGetVolume(Point p) { return p.X * p.Y * p.Z; } var pp = (byte*)&p; var x = *((int*)pp); var y = *((int*)(pp + 4)); var z = *((int*)(pp + 8)); return x * y * z; 4とか8とかの数値に ※これ、一応C#として有効なコード(unsafe)
- 15. ここまでまとめ • メモリ レイアウト C# コード IL ネイティブ コード ILまでは型情報を残している フィールド名で値を参照 ネイティブコードになると型情報が残らない レイアウト上のオフセット数値で値を参照
- 16. おまけ: ILの見方 • ildasm.exe •Program Files以下 • Microsoft SDKsWindows[Windowsのバージョ ン]binNETFX[.NETのバージョン]
- 17. おまけ: Nativeの見方 • VisualStudioのメニューから • デバッグ実行時に • [デバッグ] → [ウィンドウ] → [逆アセンブル] • Ctrl+Alt+D
- 18.
- 19.

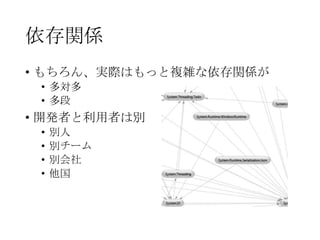

- 20. 依存関係 • もちろん、実際はもっと複雑な依存関係が • 多対多 •多段 • 開発者と利用者は別 • • • • 別人 別チーム 別会社 他国

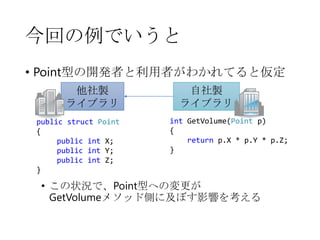

- 21. 今回の例でいうと • Point型の開発者と利用者がわかれてると仮定 他社製 ライブラリ public structPoint { public int X; public int Y; public int Z; } 自社製 ライブラリ int GetVolume(Point p) { return p.X * p.Y * p.Z; } • この状況で、Point型への変更が GetVolumeメソッド側に及ぼす影響を考える

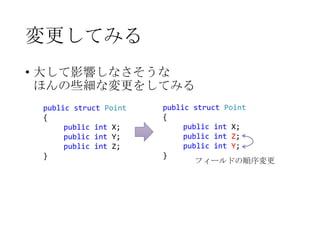

- 22. 変更してみる • 大して影響しなさそうな ほんの些細な変更をしてみる public structPoint { public int X; public int Y; public int Z; } public struct Point { public int X; public int Z; public int Y; } フィールドの順序変更
- 23.
- 24. C#レベルでの影響 • 影響なし • Point構造体がX,Y, Zという名前の3つのintを持って ることには変わりない 利用側(GetVolumeメソッド側)は 変更があったことを知る必要すらない 再コンパイルの必要なし

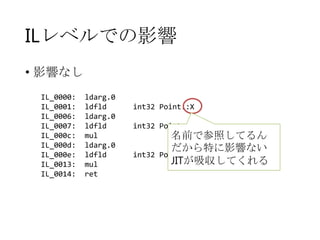

- 25. ILレベルでの影響 • 影響なし IL_0000: IL_0001: IL_0006: IL_0007: IL_000c: IL_000d: IL_000e: IL_0013: IL_0014: ldarg.0 ldfld ldarg.0 ldfld mul ldarg.0 ldfld mul ret int32 Point::X int32Point::Y int32 名前で参照してるん だから特に影響ない Point::Z JITが吸収してくれる
- 26. ネイティブ レベルでの影響 • ここで影響が出る push mov cmp je call mov lea imul lea imul pop ret ebp ebp,esp dwordptr ds:[5011058h],0 00FE2A01 74B7AEA8 eax,dword ptr [ebp+8] edx,[ebp+8] eax,dword ptr [edx+4] 8 edx,[ebp+8] 更新が必要 4 eax,dword ptr [edx+8] ebp 0Ch 利用側の再コンパイルが必要 ライブラリ側だけの差し替えじゃダメ

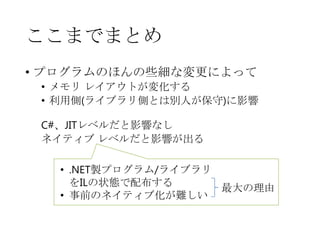

- 27. ここまでまとめ • プログラムのほんの些細な変更によって • メモリレイアウトが変化する • 利用側(ライブラリ側とは別人が保守)に影響 C#、JITレベルだと影響なし ネイティブ レベルだと影響が出る • .NET製プログラム/ライブラリ をILの状態で配布する 最大の理由 • 事前のネイティブ化が難しい
- 28.

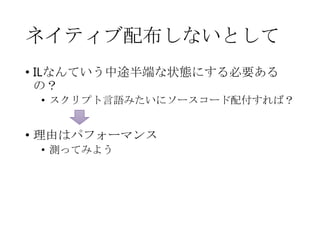

- 29. ネイティブ配布しないとして • ILなんていう中途半端な状態にする必要ある の？ • スクリプト言語みたいにソースコード配付すれば？ •理由はパフォーマンス • 測ってみよう

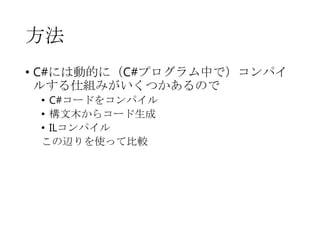

- 30. 方法 • C#には動的に（C#プログラム中で）コンパイ ルする仕組みがいくつかあるので • C#コードをコンパイル •構文木からコード生成 • ILコンパイル この辺りを使って比較
- 31.

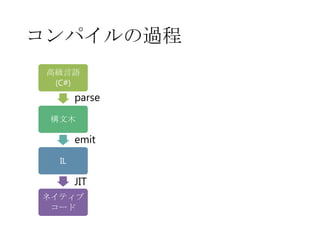

- 32. コンパイルの過程 高級言語 (C#) parse 構文木 emit IL JIT ネイティブ コード • parse (構文解析、文法説明) •(C#みたいな)自然言語に近い 文法を解析 • コンパイラーが扱いやすい データ形式に変換

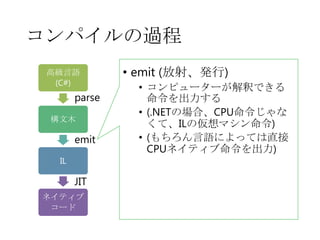

- 33. コンパイルの過程 高級言語 (C#) parse 構文木 emit IL JIT ネイティブ コード • emit (放射、発行) •コンピューターが解釈できる 命令を出力する • (.NETの場合、CPU命令じゃな くて、ILの仮想マシン命令) • (もちろん言語によっては直接 CPUネイティブ命令を出力)

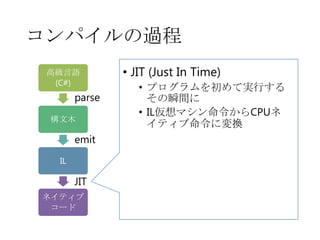

- 34. コンパイルの過程 高級言語 (C#) parse 構文木 emit IL JIT ネイティブ コード • JIT (JustIn Time) • プログラムを初めて実行する その瞬間に • IL仮想マシン命令からCPUネ イティブ命令に変換
- 35.

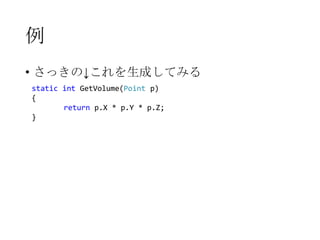

- 36. 例 • さっきの↓これを生成してみる static intGetVolume(Point p) { return p.X * p.Y * p.Z; }

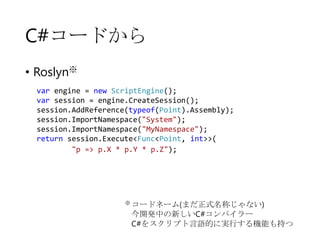

- 37. C#コードから • Roslyn※ var engine= new ScriptEngine(); var session = engine.CreateSession(); session.AddReference(typeof(Point).Assembly); session.ImportNamespace("System"); session.ImportNamespace("MyNamespace"); return session.Execute<Func<Point, int>>( "p => p.X * p.Y * p.Z"); ※ コードネーム(まだ正式名称じゃない) 今開発中の新しいC#コンパイラー C#をスクリプト言語的に実行する機能も持つ

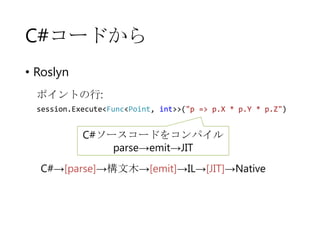

- 38. C#コードから • Roslyn ポイントの行: session.Execute<Func<Point, int>>("p=> p.X * p.Y * p.Z") C#ソースコードをコンパイル parse→emit→JIT C#→[parse]→構文木→[emit]→IL→[JIT]→Native

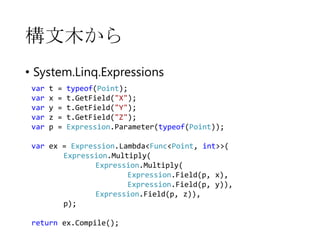

- 39. 構文木から • System.Linq.Expressions var var var var var t x y z p = = = = = typeof(Point); t.GetField("X"); t.GetField("Y"); t.GetField("Z"); Expression.Parameter(typeof(Point)); var ex= Expression.Lambda<Func<Point, int>>( Expression.Multiply( Expression.Multiply( Expression.Field(p, x), Expression.Field(p, y)), Expression.Field(p, z)), p); return ex.Compile();

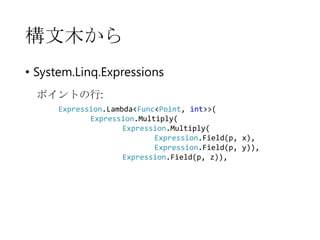

- 40. 構文木から • System.Linq.Expressions ポイントの行: Expression.Lambda<Func<Point, int>>( Expression.Multiply( Expression.Multiply( Expression.Field(p,x), Expression.Field(p, y)), Expression.Field(p, z)),
- 41.
- 42. ILを直接生成 • ILGenerator var t= typeof(Point); var x = t.GetField("X"); var y = t.GetField("Y"); var z = t.GetField("Z"); var m = new DynamicMethod("GetVolume", typeof(int), new[] { t }); m.DefineParameter(1, ParameterAttributes.In, "p"); var gen = m.GetILGenerator(); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, x); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, y); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, z); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ret);
- 43. ILを直接生成 • ILGenerator ポイントの行: var gen= m.GetILGenerator(); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, x); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, y); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, z); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ret);
- 44. ILを直接生成 • さっき見せたILコードと一緒 IL_0000: IL_0001: IL_0006: IL_0007: IL_000c: IL_000d: IL_000e: IL_0013: IL_0014: ldarg.0 ldfld int32Point::X ldarg.0 ldfld int32 Point::Y mul ldarg.0 ldfld int32 Point::Z mul ret gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, x); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, y); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ldarg_0); gen.Emit(OpCodes.Ldfld, z); gen.Emit(OpCodes.Mul); gen.Emit(OpCodes.Ret); C#→[parse]→構文木→[emit]→IL→[JIT]→Native
- 45.
- 46.
- 47.

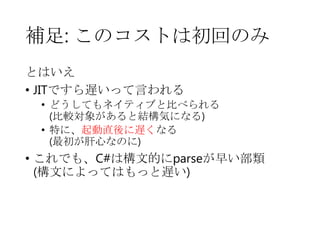

- 48. 補足: このコストは初回のみ とはいえ • JITですら遅いって言われる •どうしてもネイティブと比べられる (比較対象があると結構気になる) • 特に、起動直後に遅くなる (最初が肝心なのに) • これでも、C#は構文的にparseが早い部類 (構文によってはもっと遅い)
- 49. ここまでまとめ • やっぱ事前ネイティブ化の要求はある • JITのコストですら嫌われる •特に、起動直後の遅さ • ましてparseからやるとさらに2桁遅い
- 50.

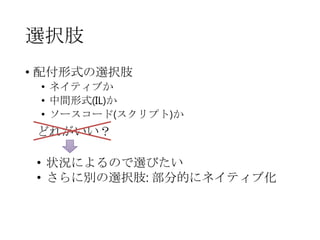

- 51. 選択肢 • 配付形式の選択肢 • ネイティブか •中間形式(IL)か • ソースコード(スクリプト)か どれがいい？ • 状況によるので選びたい • さらに別の選択肢: 部分的にネイティブ化

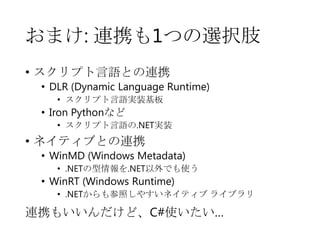

- 52. おまけ: 連携も1つの選択肢 • スクリプト言語との連携 •DLR (Dynamic Language Runtime) • スクリプト言語実装基板 • Iron Pythonなど • スクリプト言語の.NET実装 • ネイティブとの連携 • WinMD (Windows Metadata) • .NETの型情報を.NET以外でも使う • WinRT (Windows Runtime) • .NETからも参照しやすいネイティブ ライブラリ 連携もいいんだけど、C#使いたい…

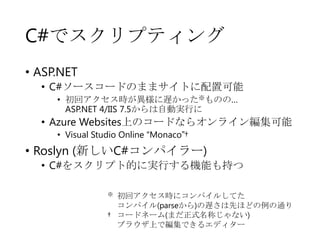

- 53. C#でスクリプティング • ASP.NET • C#ソースコードのままサイトに配置可能 •初回アクセス時が異様に遅かった※ものの… ASP.NET 4/IIS 7.5からは自動実行に • Azure Websites上のコードならオンライン編集可能 • Visual Studio Online “Monaco”† • Roslyn (新しいC#コンパイラー) • C#をスクリプト的に実行する機能も持つ ※ 初回アクセス時にコンパイルしてた コンパイル(parseから)の遅さは先ほどの例の通り † コードネーム(まだ正式名称じゃない) ブラウザ上で編集できるエディター

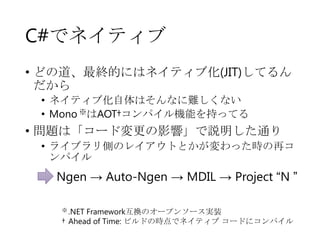

- 54. C#でネイティブ • どの道、最終的にはネイティブ化(JIT)してるん だから • ネイティブ化自体はそんなに難しくない •Mono ※はAOT†コンパイル機能を持ってる • 問題は「コード変更の影響」で説明した通り • ライブラリ側のレイアウトとかが変わった時の再コ ンパイル Ngen → Auto-Ngen → MDIL → Project “N ” ※ .NET Framework互換のオープンソース実装 † Ahead of Time: ビルドの時点でネイティブ コードにコンパイル

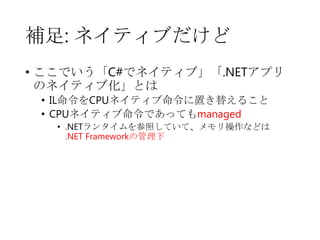

- 55. 補足: ネイティブだけど • ここでいう「C#でネイティブ」「.NETアプリ のネイティブ化」とは •IL命令をCPUネイティブ命令に置き替えること • CPUネイティブ命令であってもmanaged • .NETランタイムを参照していて、メモリ操作などは .NET Frameworkの管理下

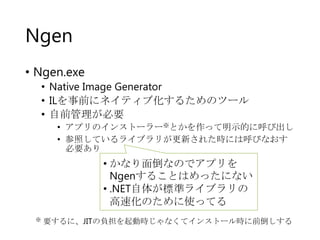

- 56. Ngen • Ngen.exe • NativeImage Generator • ILを事前にネイティブ化するためのツール • 自前管理が必要 • アプリのインストーラー※とかを作って明示的に呼び出し • 参照しているライブラリが更新された時には呼びなおす 必要あり • かなり面倒なのでアプリを Ngenすることはめったにない • .NET自体が標準ライブラリの 高速化のために使ってる ※ 要するに、JITの負担を起動時じゃなくてインストール時に前倒しする

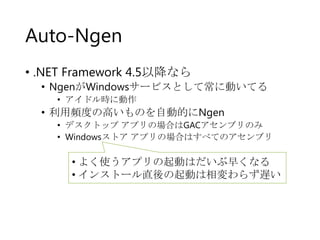

- 57. Auto-Ngen • .NET Framework4.5以降なら • NgenがWindowsサービスとして常に動いてる • アイドル時に動作 • 利用頻度の高いものを自動的にNgen • デスクトップ アプリの場合はGACアセンブリのみ • Windowsストア アプリの場合はすべてのアセンブリ • よく使うアプリの起動はだいぶ早くなる • インストール直後の起動は相変わらず遅い

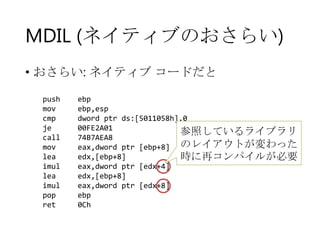

- 58. MDIL (ネイティブのおさらい) • おさらい:ネイティブ コードだと push mov cmp je call mov lea imul lea imul pop ret ebp ebp,esp dword ptr ds:[5011058h],0 00FE2A01 参照しているライブラリ 74B7AEA8 eax,dword ptr [ebp+8] のレイアウトが変わった edx,[ebp+8] 時に再コンパイルが必要 eax,dword ptr [edx+4] edx,[ebp+8] eax,dword ptr [edx+8] ebp 0Ch
- 59. MDIL (部分的にネイティブ化) • じゃあ、こんな形式があればいいんじゃ？ push mov cmp je call mov lea imul lea imul pop ret ほぼネイティブ ebp レイアウトのところ ebp,esp dwordptr ds:[5011058h],0 だけ抽象的に型情報 00FE2A01 を残しておく 74B7AEA8 eax,dword ptr [ebp+8]Point::X int32 edx,[ebp+8] eax,dword ptr [edx+4]Point::Y int32 edx,[ebp+8] eax,dword ptr [edx+8]Point::Z int32 ebp 0Ch

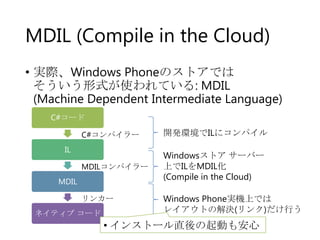

- 60. MDIL (Compile inthe Cloud) • 実際、Windows Phoneのストアでは そういう形式が使われている: MDIL (Machine Dependent Intermediate Language) C#コード C#コンパイラー 開発環境でILにコンパイル MDILコンパイラー Windowsストア サーバー 上でILをMDIL化 (Compile in the Cloud) IL MDIL リンカー ネイティブ コード Windows Phone実機上では レイアウトの解決(リンク)だけ行う • インストール直後の起動も安心

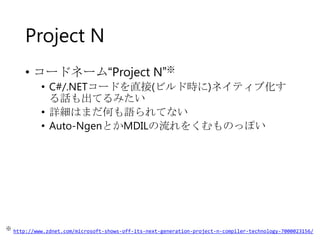

- 61. Project N • コードネーム“ProjectN”※ • C#/.NETコードを直接(ビルド時に)ネイティブ化す る話も出てるみたい • 詳細はまだ何も語られてない • Auto-NgenとかMDILの流れをくむものっぽい ※ http://www.zdnet.com/microsoft-shows-off-its-next-generation-project-n-compiler-technology-7000023156/

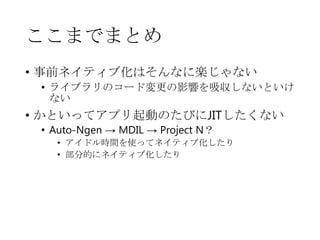

- 62. ここまでまとめ • 事前ネイティブ化はそんなに楽じゃない • ライブラリのコード変更の影響を吸収しないといけ ない •かといってアプリ起動のたびにJITしたくない • Auto-Ngen → MDIL → Project N？ • アイドル時間を使ってネイティブ化したり • 部分的にネイティブ化したり

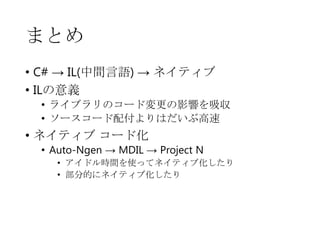

- 63. まとめ • C# →IL(中間言語) → ネイティブ • ILの意義 • ライブラリのコード変更の影響を吸収 • ソースコード配付よりはだいぶ高速 • ネイティブ コード化 • Auto-Ngen → MDIL → Project N • アイドル時間を使ってネイティブ化したり • 部分的にネイティブ化したり
