1. SLIDE 1 Lecturer: Amir Ali, S.T., M.T.
JARINGAN KOMPUTER
KULIAH II
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

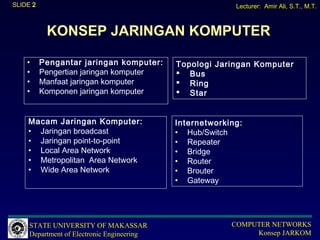

2. SLIDE 2 Lecturer: Amir Ali, S.T., M.T.
KONSEP JARINGAN KOMPUTER
• Pengantar jaringan komputer: Topologi Jaringan Komputer
• Pengertian jaringan komputer  Bus
• Manfaat jaringan komputer  Ring
• Komponen jaringan komputer  Star
Macam Jaringan Komputer: Internetworking:
• Jaringan broadcast • Hub/Switch
• Jaringan point-to-point • Repeater
• Local Area Network • Bridge
• Metropolitan Area Network • Router
• Wide Area Network • Brouter
• Gateway
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

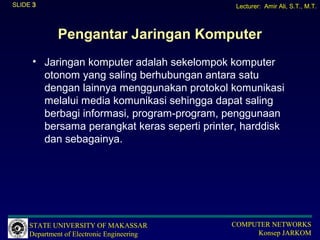

3. SLIDE 3 Lecturer: Amir Ali, S.T., M.T.
Pengantar Jaringan Komputer
• Jaringan komputer adalah sekelompok komputer
otonom yang saling berhubungan antara satu
dengan lainnya menggunakan protokol komunikasi
melalui media komunikasi sehingga dapat saling
berbagi informasi, program-program, penggunaan
bersama perangkat keras seperti printer, harddisk
dan sebagainya.
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

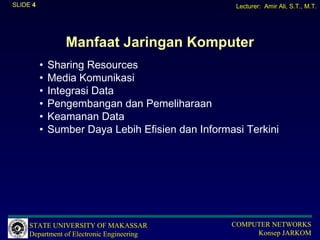

4. SLIDE 4 Lecturer: Amir Ali, S.T., M.T.
Manfaat Jaringan Komputer
• Sharing Resources
• Media Komunikasi
• Integrasi Data
• Pengembangan dan Pemeliharaan
• Keamanan Data
• Sumber Daya Lebih Efisien dan Informasi Terkini
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

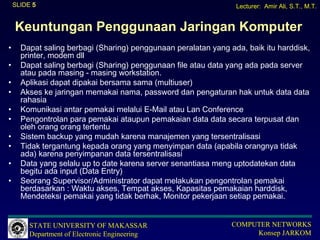

5. SLIDE 5 Lecturer: Amir Ali, S.T., M.T.
Keuntungan Penggunaan Jaringan Komputer
• Dapat saling berbagi (Sharing) penggunaan peralatan yang ada, baik itu harddisk,
printer, modem dll
• Dapat saling berbagi (Sharing) penggunaan file atau data yang ada pada server
atau pada masing - masing workstation.
• Aplikasi dapat dipakai bersama sama (multiuser)
• Akses ke jaringan memakai nama, password dan pengaturan hak untuk data data
rahasia
• Komunikasi antar pemakai melalui E-Mail atau Lan Conference
• Pengontrolan para pemakai ataupun pemakaian data data secara terpusat dan
oleh orang orang tertentu
• Sistem backup yang mudah karena manajemen yang tersentralisasi
• Tidak tergantung kepada orang yang menyimpan data (apabila orangnya tidak
ada) karena penyimpanan data tersentralisasi
• Data yang selalu up to date karena server senantiasa meng uptodatekan data
begitu ada input (Data Entry)
• Seorang Supervisor/Administrator dapat melakukan pengontrolan pemakai
berdasarkan : Waktu akses, Tempat akses, Kapasitas pemakaian harddisk,
Mendeteksi pemakai yang tidak berhak, Monitor pekerjaan setiap pemakai.
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

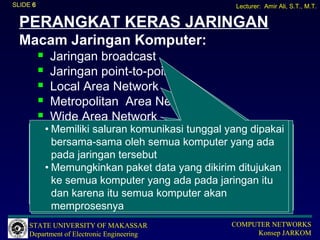

6. SLIDE 6 Lecturer: Amir Ali, S.T., M.T.
PERANGKAT KERAS JARINGAN
Macam Jaringan Komputer:
 Jaringan broadcast
 Jaringan point-to-point
 Local Area Network
 Metropolitan Area Network
 Wide Area Network
• Memiliki saluran komunikasi tunggal yang dipakai
•• Jaringanpada dasarnyayang sangat luas, LAN yang
Terdiri dari sejumlah pasangan komputer yang ada
• WAN memiliki jarak untuk menghubungkan
MAN ini digunakan merupakan versi
komputer-komputerlebih besarkomputer yang ada
bersama-sama oleh semua dan biasanyadalam
pada jaringan komputer
mencakup yang pribadi dan workstation
berukuran negara dan benua
pada jaringan tersebut
• suatu perusahaan yang menggunakan peralatan
Apabila paket data dikirim dari sumber ke LAN
tujuan,
• Komponen yang dipakai dalam dengan
memakai teknologi yang sama berkomunikasi
• Memungkinkan paket
maka bersama-sama. data yangmembangun
MAN merupakan pilihan untuk dikirim ditujukan
secaraakan melewati komputer yang menjadi
• biasanya terdiri dari:
ke semuakomputer yangdan jaraknya suatu itu
jaringan komputer rute ada pada jaringan kota
perantara. Karena ituantarkantor dalam berbeda-
• Biasanya jaringan ini tidak menggunakan fasilitas
- Kabel Transmisi
beda sehingga diperluka radius Routing Algorithm
dari Elemenjarak semua komputer akan Km.
• dan karena itu telekomunikasi 10 – 50
perusahaan dengan suatu umum
Memiliki switching
-
memprosesnya
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

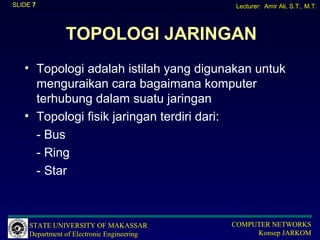

7. SLIDE 7 Lecturer: Amir Ali, S.T., M.T.
TOPOLOGI JARINGAN
• Topologi adalah istilah yang digunakan untuk
menguraikan cara bagaimana komputer
terhubung dalam suatu jaringan
• Topologi fisik jaringan terdiri dari:
- Bus
- Ring
- Star
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

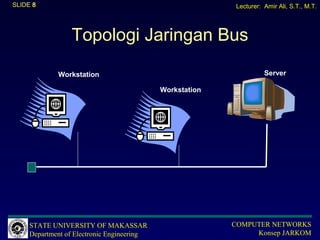

8. SLIDE 8 Lecturer: Amir Ali, S.T., M.T.
Topologi Jaringan Bus
Workstation Server
Workstation
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

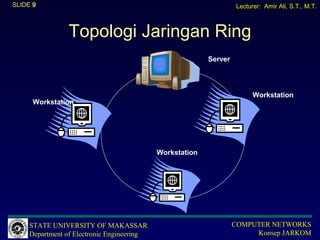

9. SLIDE 9 Lecturer: Amir Ali, S.T., M.T.
Topologi Jaringan Ring
Server
Workstation
Workstation
Workstation
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

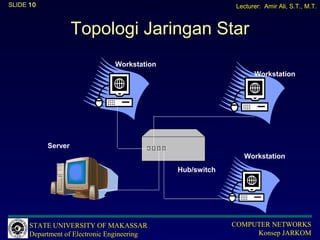

10. SLIDE 10 Lecturer: Amir Ali, S.T., M.T.
Topologi Jaringan Star
Workstation
Workstation
Server
Workstation
Hub/switch
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

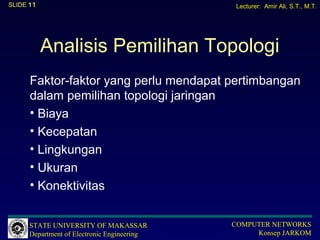

11. SLIDE 11 Lecturer: Amir Ali, S.T., M.T.
Analisis Pemilihan Topologi
Faktor-faktor yang perlu mendapat pertimbangan
dalam pemilihan topologi jaringan
• Biaya
• Kecepatan
• Lingkungan
• Ukuran
• Konektivitas
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

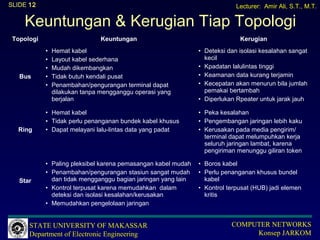

12. SLIDE 12 Lecturer: Amir Ali, S.T., M.T.
Keuntungan & Kerugian Tiap Topologi
Topologi Keuntungan Kerugian
• Hemat kabel • Deteksi dan isolasi kesalahan sangat
• Layout kabel sederhana kecil
• Mudah dikembangkan • Kpadatan lalulintas tinggi
Bus • Tidak butuh kendali pusat • Keamanan data kurang terjamin
• Penambahan/pengurangan terminal dapat • Kecepatan akan menurun bila jumlah
dilakukan tanpa mengganggu operasi yang pemakai bertambah
berjalan • Diperlukan Rpeater untuk jarak jauh
• Hemat kabel • Peka kesalahan
• Tidak perlu penanganan bundek kabel khusus • Pengembangan jaringan lebih kaku
Ring • Dapat melayani lalu-lintas data yang padat • Kerusakan pada media pengirim/
terminal dapat melumpuhkan kerja
seluruh jaringan lambat, karena
pengiriman menunggu giliran token
• Paling pleksibel karena pemasangan kabel mudah • Boros kabel
• Penambahan/pengurangan stasiun sangat mudah • Perlu penanganan khusus bundel
Star dan tidak mengganggu bagian jaringan yang lain kabel
• Kontrol terpusat karena memudahkan dalam • Kontrol terpusat (HUB) jadi elemen
deteksi dan isolasi kesalahan/kerusakan kritis
• Memudahkan pengelolaan jaringan
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

13. SLIDE 13 Lecturer: Amir Ali, S.T., M.T.
PERANGKAT LUNAK JARINGAN
Protokol
• Protokol adalah sebuah aturan yang men-
definisikan beberapa fungsi yang ada dalam
sebuah jaringan komputer, misalnya:
mengirim pesan, data, informasi dan fungsi lain
yang harus dipenuhi oleh sisi pengirim dan sisi
penerima agar komunikasi dapat berlangsung
dengan benar
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

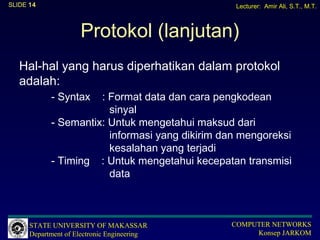

14. SLIDE 14 Lecturer: Amir Ali, S.T., M.T.
Protokol (lanjutan)
Hal-hal yang harus diperhatikan dalam protokol
adalah:
- Syntax : Format data dan cara pengkodean
sinyal
- Semantix: Untuk mengetahui maksud dari
informasi yang dikirim dan mengoreksi
kesalahan yang terjadi
- Timing : Untuk mengetahui kecepatan transmisi
data
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

15. SLIDE 15 Lecturer: Amir Ali, S.T., M.T.
Fungsi Protokol
• Fragmentasi dan reassembly
• Encaptulation Membangun hubungan
Melengkapi berita yang
Mengontrol terjadinya yang
Membagi informasi
• komunikasi daribeberapa
dikirim menjadi transmitter
dikirimkan dengan address,
Connection control kesalahan yang terjadi pada
• Flow control dan receiver, termasuk
waktu data dikirimkandll.sisi
kode-kode koreksi,
paket data pada saat
Mengatur perjalanan data dari
• Error control transmitter ke receiver data
dalam hal pengiriman
pengirim mengirimkan
dan mengakhiri hubungan
informasi tadi dan setelah
• Transmission service diterima maka sisi penerima
Memberi pelayanan
akan menggabungkan lagi
komunikasi data khususnya
menjadi paket berita yang
yang berkaitan dengan
lengkap dan keamanan
prioritas
serta perlindungan data
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

16. SLIDE 16 Lecturer: Amir Ali, S.T., M.T.
Susunan Protokol
Host 1 Layer 5 Protokol Host 2
Layer 5 Layer 5
Layer 5/6 Interface
Layer 4 Protokol
Layer 4 Layer 4
Layer 4/5 Interface
Layer 3 Protokol
Layer 3 Layer 3
Layer 3/4 Interface
Layer 2 Protokol
Layer 2 Layer 2
Layer 2/3 Interface
Layer 1 Protokol
Layer 1 Layer 1
Layer ½ Interface
Medium fisik
Gambar Layer, Protokol dan Interface
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

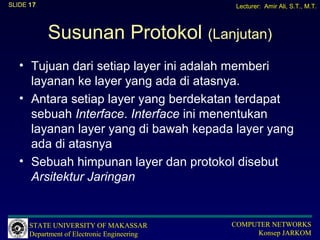

17. SLIDE 17 Lecturer: Amir Ali, S.T., M.T.
Susunan Protokol (Lanjutan)
• Tujuan dari setiap layer ini adalah memberi
layanan ke layer yang ada di atasnya.
• Antara setiap layer yang berdekatan terdapat
sebuah Interface. Interface ini menentukan
layanan layer yang di bawah kepada layer yang
ada di atasnya
• Sebuah himpunan layer dan protokol disebut
Arsitektur Jaringan
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

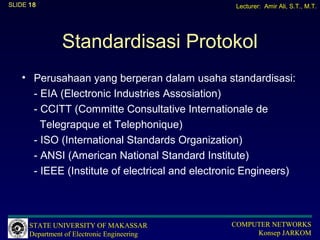

18. SLIDE 18 Lecturer: Amir Ali, S.T., M.T.
Standardisasi Protokol
• Perusahaan yang berperan dalam usaha standardisasi:
- EIA (Electronic Industries Assosiation)
- CCITT (Committe Consultative Internationale de
Telegrapque et Telephonique)
- ISO (International Standards Organization)
- ANSI (American National Standard Institute)
- IEEE (Institute of electrical and electronic Engineers)
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

19. SLIDE 19 Lecturer: Amir Ali, S.T., M.T.
Standardisasi Protokol (Lanjutan)
Standardisasi komunikasi data pada suatu jaringan
komputer diperlukan karena:
• Untuk mengatur dan menetapkan karakter elektris, fisik,
prosedur dari proses komunikasi data
• Standardisasi memberikan jaminan kepada produsen
hardware dan software bahwa produknya akan banyak
digunakan oleh pemakai
• Standardisasi menjadikan produk dari para produsen
komputer dapat saling berkomunikasi
• Standardisasi membuat produsen tidak dapat melakukan
monopoli pasar sehingga terjadi persaingan yang sehat.
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM

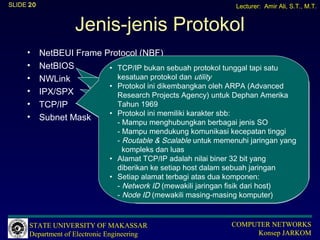

20. SLIDE 20 Lecturer: Amir Ali, S.T., M.T.
Jenis-jenis Protokol
• NetBEUI Frame Protocol (NBF)
• NetBIOS • • •Digunakan oleh protokol stack TCP/IP untuk
TCP/IP bukan sebuah protokol tunggal tapi satu
Kompatibel dengan IPX/SPX
Dikembangkan oleh IBM
Dikembangkan oleh IBM
• NWLink kesatuan protokol dan utility yang akan dicoba
•menentukan bahwaimplementasi 32 bit
Merupakan suatu host
• Fungsinya:
Keuntungan:
Protokol ini dikembangkandalam jaringan Novell
•Microsoft dari protokololeh ARPA (Advanced
Diimplementasikan di jaringan lokal yang
• IPX/SPX dikomunikasikan berada stack
•Research Services Agency) untuk Dephan Amerika
Naming Projects
•Urutan dari alamat IP dan host sbb: sudah
Batas 254 session didalam NetBEUI
•sama atau berada di jaringan remote. Ini ke
Netware
•Menyebarkan nama group, user dan komputeradalah
Dapat digunakan untuk menghubungkan
dihilangkan
Class bertanggung pentinguntukMS-DOSdan
Tahun 1969 Jumlah Host
bagianinikomputer WindowsNT,Jangkauan
• TCP/IP •antara
jaringan yang sangat jawab dalam TCP/IP
IPX routing dan
• Protokol memiliki karakter sbb:
• Menyediakan alokasi memori otomatis
• Subnet Mask • DataGram Support
• Klasifikasi dari paket, sementara SPX melaui
A pengiriman Subnet Maskini dicapai
Windows lainnya, koneksi sbb: 1-126
16.777.216
- Mampu menghubungkan berbagai jenis SO
Menyediakan transmisi tanpa koneksi yangpra
sehingga dinamis, tidak diperlukan tidak
menciptakan hubungan dan menyediakan
variasi komunikasi.
- Mampu mendukung komunikasi paket (<= 512
konfigurasi dan pengiriman kecepatan tinggi
Classcocok diterapkanpengiriman paket
Subnet Mask 128-191
menjamin suksesnya penggunaan total memori
B acknowledgement darimemenuhi jaringan yang
16.536
• Sangat& Scalable untuk di platform Intel
- Routable stack ini digunakan oleh Naming services
bytes). Metode protokol menurun
oleh
tersebut
• kompleks dan luas255.0.0.0
C A tidak cocok untuk platform192-223
tetapi
Session support 256
Kerugian: yang
• Alamat TCP/IP adalah nilai biner 32 bit yang
•lainnya.mampu di-route-kan shg secara virtual
Memungkinkan transmisi dimana sebuah virtual
Tidak
circuitB 255.255.0.0
diberikan ke setiap host sedemikian rupa shg
sesion diadakan dalam sebuah jaringan
tidak berguna untuk WAN
• Setiap alamat terbagi atas dua dan dikenali
pengiriman paket dpt dipantau komponen:
• Kebergantungan pada pesan broadcast
- Network ID (mewakili jaringan fisik dari host) untuk
C 255.255.255.0
mengkomunikasikan data didalam jaringan
- Node ID (mewakili masing-masing komputer)
STATE UNIVERSITY OF MAKASSAR COMPUTER NETWORKS
Department of Electronic Engineering Konsep JARKOM
