SORACOM UG 九州 #2 SORACOM アップデート!! since 2017/5/27 株式会社ソラコム テクノロジー・エバンジェリスト 松下享平

1. SORACOM アップデート!!
since 2017/5/27
SORACOM UG 九州 #2
Aug. 19, 2017@QTNet
株式会社ソラコム
テクノロジー・エバンジェリスト
松下 享平

2. 自己紹介
松下 享平 (まつした こうへい)
“max”
• 東証二部のハードウェア・メーカーで社内の
ネットワークインフラ、ERP刷新、EC事業
責任者を経てIoT事業のコーディネートに従
事。2017年3月よりソラコムにてテクノロ
ジー・エバンジェリストとして、全国飛び
回ってるよ。
• 好きなソラコムサービス
• SORACOM Air メタデータサービス
• SORACOM Funnel
• SORACOM Air for LoRaWAN
• Facebook, Twitter: ma2shita
祝！増刷！！

3. 最近の移動状況

4. IoTInternet of Things
モノのインターネット

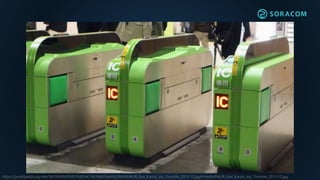

5. https://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB:JR_East_Kamoi_sta._Turnstile_2013-12.jpg#/media/File:JR_East_Kamoi_sta._Turnstile_2013-12.jpg

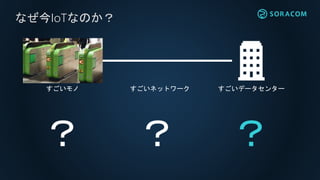

6. すごいデータセンター
なぜ今IoTなのか？
すごいモノ
？ ？ ？
すごいネットワーク

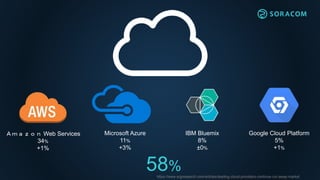

7. Ａｍａｚｏｎ Web Services
34%
+1%
Microsoft Azure
11%
+3%
Google Cloud Platform
5%
+1%
IBM Bluemix
8%
±0%
58%https://www.srgresearch.com/articles/leading-cloud-providers-continue-run-away-market

8. クラウドの特徴
•必要な時に
•すぐ調達できる
•必要なだけ
•使った分だけ、使わなければ減らせる
•誰でも使える
•個人から大企業まで、同じ技術が使える

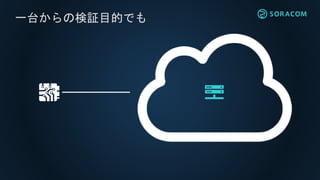

9. 一台からの検証目的でも

10. 本番における数万台も
クラウドとIoTはビジネス的な相性がいい

11. 誰でも等しく同じ機能が使える
構築済みのサービスが使える
プログラムでインフラが構築でき
る

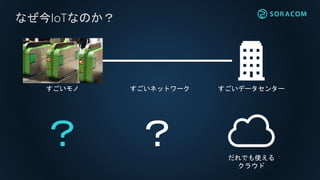

12. すごいデータセンター
なぜ今IoTなのか？
だれでも使える
クラウド
？
すごいモノ
？
すごいネットワーク

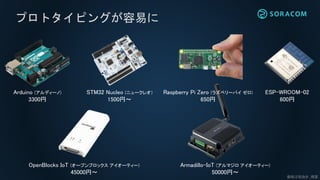

13. OpenBlocks IoT (オープンブロックス アイオーティー)
45000円～
Armadillo-IoT (アルマジロ アイオーティー)
50000円～
プロトタイピングが容易に
価格は税抜き、概算
Arduino (アルディーノ)
3300円
Raspberry Pi Zero (ラズベリーパイ ゼロ)
650円
STM32 Nucleo (ニュークレオ)
1500円～
ESP-WROOM-02
600円

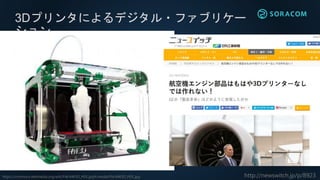

14. 3Dプリンタによるデジタル・ファブリケー
ション
https://commons.wikimedia.org/wiki/File:AW3D_HDL.jpg#/media/File:AW3D_HDL.jpg http://newswitch.jp/p/8923

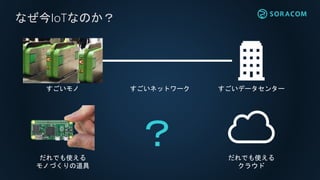

15. すごいデータセンターすごいネットワーク
なぜ今IoTなのか？
だれでも使える
クラウド
すごいモノ
？だれでも使える
モノづくりの道具

16. 2015年9月30日発表
1日10円〜、モノ向け通信サービス
SORACOM Air for セルラー
必要な時に
すぐ調達できる
必要なだけ
使った分だけ、使わなければ減らせる
誰でも使える
個人から大企業まで、同じ技術が使える

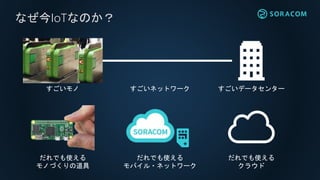

17. すごいデータセンターすごいネットワーク
なぜ今IoTなのか？
だれでも使える
クラウド
すごいモノ
だれでも使える
モノづくりの道具
だれでも使える
モバイル・ネットワーク

18. 株式会社ソラコム 概要
商号 株式会社ソラコム / SORACOM, INC.
代表取締役社長 玉川 憲
本社 東京都世田谷区玉川四丁目5番6号尾嶋ビル3階
資本金 37億2755万4044円(資本準備金含む)
社員数 約40名
事業概要 IoT/M2M向けの通信プラットフォームの提供

19. 若干お騒がせしており、恐縮です
★

20. IoTの基本要素とネットワークの課題
クラウド
アプリケーション
ネットワーク
センサー/デバイス
“モノ”
接続方法 セキュリティ
通信の管理
有線LAN、無線LAN
場所・配線の制約、事前設定、人が介在する
前提
3G/LTEの通信は便利
人向けプラン、割高の通信費、長期固定契約
暗号化、認証
デバイス単価の高騰
通信の管理
運用などのビジネスプランに影響

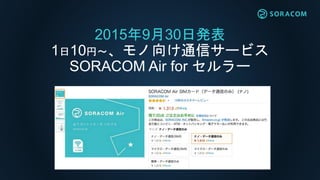

21. 2015年9月30日発表
1日10円〜、モノ向け通信サービス
SORACOM Air for セルラー

22. スマホ/タブレット/その他デバイスに
SIMカードを挿す

23. 7000以上のお客様がSORACOMを利用

24. 7000以上のお客様がSORACOMを利用

25. SORACOM Air ― あらゆる無線をサポート
インターネット
3G/LTE
基地局
LoRa
ゲートウェイ
セルラー
デバイス
LoRa
デバイス
LoRaWAN (長距離)
SORACOM Air
for セルラー
(Japan / Global)
SORACOM Air
for LoRaWAN
Sigfox
デバイス
SORACOM Air
for Sigfox
Sigfox
基地局
Sigfox
プラットフォーム

26. IoT通信プラットフォーム SORACOM
SORACOMのグローバルなインフラ
120以上の国・地域で利用可能
ライブラリ & SDKs
CLI, Ruby, Swift
Web インターフェース
User Console
データ転送支援
SORACOM
Beam
クラウドアダプタ
SORACOM
Funnel
データ収集・蓄積
SORACOM
Harvest
プライベート接続
SORACOM
Canal
デバイスLAN
SORACOM
Gate
IoT向けデータ通信
SORACOM Air
Cellular (2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox)
専用線接続
SORACOM
Direct
仮想専用線
SORACOM
Door
API
Web API, Sandbox
データ通信
ネットワーク
アプリケーション
インターフェース
認証サービス
SORACOM
Endorse
デバイス管理
SORACOM
Inventory
透過型
トラフィック処理
SORACOM
Junction

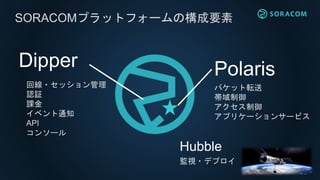

27. SORACOMプラットフォームの構成要素
パケット転送
帯域制御
アクセス制御
アプリケーションサービス
Polaris
回線・セッション管理
認証
課金
イベント通知
API
コンソール
Dipper
Hubble
監視・デプロイ

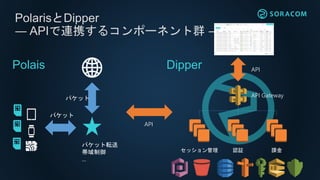

28. PolarisとDipper
― APIで連携するコンポーネント群 ―
パケット
パケット
パケット転送
帯域制御
…
Polais
API
API Gateway
セッション管理 認証 課金
Dipper API

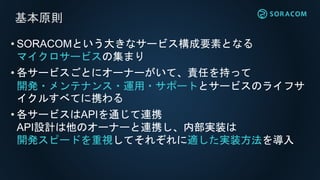

29. 基本原則
• SORACOMという大きなサービス構成要素となる
マイクロサービスの集まり
• 各サービスごとにオーナーがいて、責任を持って
開発・メンテナンス・運用・サポートとサービスのライフサ
イクルすべてに携わる
• 各サービスはAPIを通じて連携
API設計は他のオーナーと連携し、内部実装は
開発スピードを重視してそれぞれに適した実装方法を導入

30. SORACOMで実践していること
•まずは動かす事を考え、後から機能・品質を改善
“Done is better than perfect”
“Just Do It”
•自社のビジネス優位性にならない部分は
フルマネージドサービスを活用する
Amazon DynamoDB
AWS Lambda
AWS Elastic Beanstalk
etc…

31. AWS Summit Tokyo 2017 / Keynote

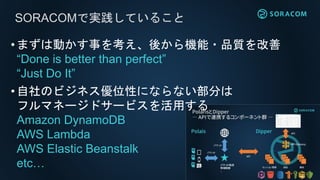

32. SORACOMで実践していること
•まずは動かす事を考え、後から機能・品質を改善
“Done is better than perfect”
“Just Do It”
•自社のビジネス優位性にならない部分は
フルマネージドサービスを活用する
Amazon DynamoDB
AWS Lambda
AWS Elastic Beanstalk
etc…
誰でも等しく同じ機能が使える
構築済みのサービスが使える
プログラムでインフラが構築でき
る
実践している

33. 5/27
SORACOM UG 九州

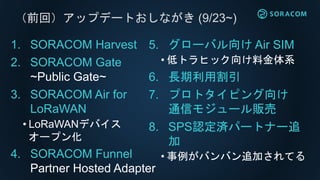

34. （前回）アップデートおしながき (9/23~)
1. SORACOM Harvest
2. SORACOM Gate
~Public Gate~
3. SORACOM Air for
LoRaWAN
• LoRaWANデバイス
オープン化
4. SORACOM Funnel
Partner Hosted Adapter
5. グローバル向け Air SIM
• 低トラヒック向け料金体系
6. 長期利用割引
7. プロトタイピング向け
通信モジュール販売
8. SPS認定済パートナー追
加
• 事例がバンバン追加されてる

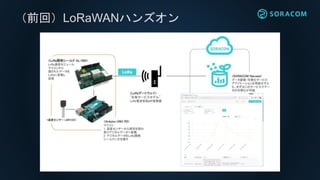

35. （前回）LoRaWANハンズオン

36. 7/5

37. 開場前の様子😨

38. 満員御礼😍

39. 申込 約3,000名
来場 約2,000名

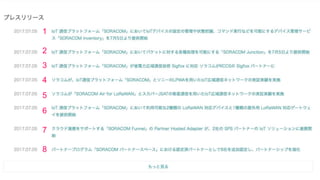

40. 1
2
3
4
5
6
7
8

41. プレスリリース ８本
トップページに
入りきらず枠拡張

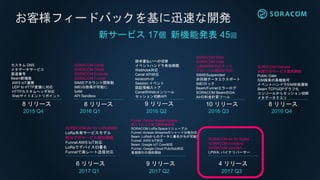

42. お客様フィードバックを基に迅速な開発
新サービス 17個 新機能発表 45回
カスタム DNS
メタデータサービス
製造番号
Beam新機能
AWS IoT連携
UDP to HTTP変換に対応
HTTPカスタムヘッダ対応
Webサイトエントリポイント
SORACOM Canal
SORACOM Direct
SORACOM Endorse
SORACOM Funnel
SIMのアカウント間移動
IMEIの取得が可能に
SAM
API Sandbox
請求書払いへの切替
イベントハンドラ有効期限
Webhook対応
Canal API対応
soracom-cli
Session イベント
認証情報ストア
CanalのWebコンソール
セッション切断API
SORACOM Door
SORACOM Gate
LoRaWAN PoCキット
グローバル用SIM PoC
SIMのSuspended
非同期データエクスポート
IMEIロック
Beam/Funnelエラーログ
SORACOM BeamのGA
Airの料金計算ツール
SORACOM Harvest
米国でのサービス提供開始
Public Gate
SIM検索の高機能可
イベントハンドラSIM状態遷移
Beam TCP/UDPグラフ化
コンソールからセッション切断
メタデータクエリ
8 リリース
2015 Q4 2016 Q1 2016 Q2 2016 Q3 2016 Q4
8 リリース 9 リリース 10 リリース 8 リリース
2017 Q1
6 リリース
SORACOM Air for LoRaWAN
LoRa共有サービスモデル
欧州でのサービス提供開始
Funnel AWS IoT対応
LoRaでデバイスID署名
Funnelで高レート送信対応
2017 Q2
9 リリース
Funnel: Partner Hosted Adapter
低トラヒック向け新料金体系
SORACOM LoRa Spaceリニューアル
Funnel: Kinesis Streamsのシャード分散対応
Beam: LoRaからのデータに署名付与が可能に
Funnel: AWS IoT対応
Beam: Google IoT Core対応
Funnel: Google Cloud Pub/Sub対応
長期割引の提供開始
2017 Q3
4 リリース
SORACOM Air for Sigfox
SORACOM Inventory
SORACOM Junction
LPWA: バイナリパーサー

43. IoT通信プラットフォーム SORACOM
SORACOMのグローバルなインフラ
120以上の国・地域で利用可能
ライブラリ & SDKs
CLI, Ruby, Swift
Web インターフェース
User Console
データ転送支援
SORACOM
Beam
クラウドアダプタ
SORACOM
Funnel
データ収集・蓄積
SORACOM
Harvest
プライベート接続
SORACOM
Canal
デバイスLAN
SORACOM
Gate
IoT向けデータ通信
SORACOM Air
Cellular (2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox)
専用線接続
SORACOM
Direct
仮想専用線
SORACOM
Door
API
Web API, Sandbox
データ通信
ネットワーク
アプリケーション
インターフェース
認証サービス
SORACOM
Endorse
デバイス管理
SORACOM
Inventory
透過型
トラフィック処理
SORACOM
Junction

44. お客様の声に耳を傾けると
•デバイスの通信の概況を把握した
り異常を検知する方法はないか？
•デバイス自体のセキュリティは？
マルウェアの脅威への対処は？
•アプリケーションごとに異なる通
信制御を適用することはできない
か？

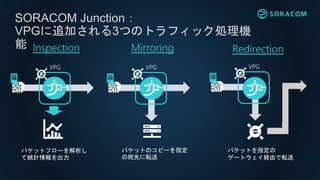

45. パケットのコピーを指定
の宛先に転送
SORACOM Junction：
VPGに追加される3つのトラフィック処理機
能 Inspection Mirroring Redirection
パケットフローを解析し
て統計情報を出力
パケットを指定の
ゲートウェイ経由で転送
VPG
Ｄ
VPG VPG

46. IoT通信プラットフォーム SORACOM
SORACOMのグローバルなインフラ
120以上の国・地域で利用可能
ライブラリ & SDKs
CLI, Ruby, Swift
Web インターフェース
User Console
データ転送支援
SORACOM
Beam
クラウドアダプタ
SORACOM
Funnel
データ収集・蓄積
SORACOM
Harvest
プライベート接続
SORACOM
Canal
デバイスLAN
SORACOM
Gate
IoT向けデータ通信
SORACOM Air
Cellular (2G, 3G, LTE) / LPWA (LoRaWAN, Sigfox)
専用線接続
SORACOM
Direct
仮想専用線
SORACOM
Door
API
Web API, Sandbox
データ通信
ネットワーク
アプリケーション
インターフェース
認証サービス
SORACOM
Endorse
デバイス管理
SORACOM
Inventory
透過型
トラフィック処理
SORACOM
Junction

47. IoTデバイス運用の課題
• 回線状態はSORACOMで分かるけど
デバイス自体の監視はしないといけない
• コマンドを実行したい。そのためだけに
リモートログインの仕組み入れてる
• デバイス管理の仕組みを導入するために
新たに認証情報を配布するのは大変

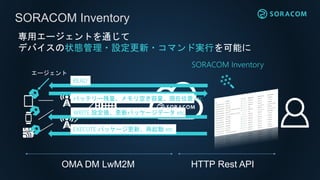

48. SORACOM Inventory
エージェント
READ
バッテリー残量、メモリ空き容量、現在位置 etc.
WRITE 設定値、更新パッケージデータ etc.
専用エージェントを通じて
デバイスの状態管理・設定更新・コマンド実行を可能に
EXECUTE パッケージ更新、再起動 etc.
SORACOM Inventory
OMA DM LwM2M HTTP Rest API

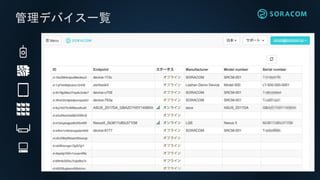

49. 管理デバイス一覧

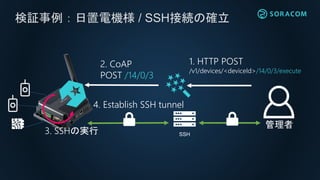

50. 検証事例：日置電機様 / SSH接続の確立
SSH
1. HTTP POST
/v1/devices/<deviceId>/14/0/3/execute
2. CoAP
POST /14/0/3
4. Establish SSH tunnel
管理者
3. SSHの実行

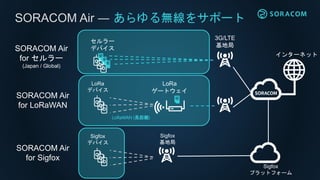

51. SORACOM Air ― あらゆる無線をサポート
インターネット
3G/LTE
基地局
セルラー
デバイスSORACOM Air
for セルラー
(Japan / Global)
LoRa
ゲートウェイ
LoRa
デバイス
LoRaWAN (長距離)
SORACOM Air
for LoRaWAN
Sigfox
デバイス
SORACOM Air
for Sigfox
Sigfox
基地局
Sigfox
プラットフォーム

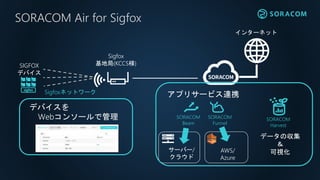

52. インターネット
Sigfox
基地局(KCCS様)SIGFOX
デバイス
Sigfoxネットワーク
デバイスを
Webコンソールで管理
アプリサービス連携
SORACOM
Funnel
SORACOM
Beam
サーバー/
クラウド
AWS/
Azure
SORACOM
Harvest
データの収集
＆
可視化
SORACOM Air for Sigfox

53. SORACOMコンソールで
注文可能
Sigfoxデバイス
SORACOMコンソールで
注文可能
Sens’itオプテックス株式会社
ドライ コンタクト コンバーター
Sigfox Shield for Arduino
※2017年秋予定

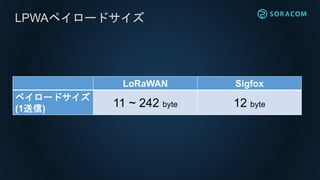

54. LPWAペイロードサイズ
LoRaWAN Sigfox
ペイロードサイズ
(1送信)
11 ~ 242 byte 12 byte

55. ペイロード設計
項目 取りうる値
物体までの距離 (cm) 0 ~ 30
センサーID 0 ~ 3
[3,30]
6 byte
JSON
0x92031F
MessagePack
3 byte
独自フォーマット
1 byte
• クラウド側で扱いやすい
• デバイスによっては生成コストが高い
• クラウド・デバイス双方で
そこそこ扱いやすい
• 徹底した削減までとはいかない
• デバイスでの生成コストが低い
• クラウドでの扱いが極めて困難
7bit 6bit 5bit 4bit 3bit 2bit 1bit 0bit
0 ~ 30
(幅的には31まで)
0~3
(幅的には7まで)
0
1
2
3

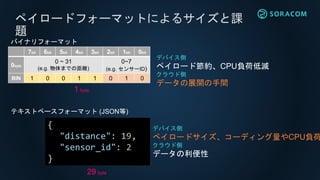

56. ペイロードフォーマットによるサイズと課
題
デバイス側
ペイロード節約、CPU負荷低減
クラウド側
データの展開の手間
7bit 6bit 5bit 4bit 3bit 2bit 1bit 0bit
0byte
0 ~ 31
(e.g. 物体までの距離)
0~7
(e.g. センサーID)
BIN 1 0 0 1 1 0 1 0
デバイス側
ペイロードサイズ、コーディング量やCPU負荷
クラウド側
データの利便性
{
"distance": 19,
"sensor_id": 2
}
29 byte
1 byte
バイナリフォーマット
テキストベースフォーマット (JSON等)

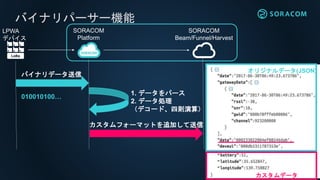

57. バイナリパーサー機能
1. データをパース
2. データ処理
（デコード、四則演算）
SORACOM
Platform
SORACOM
Beam/Funnel/Harvest
カスタムフォーマットを追加して送信
LPWA
デバイス
オリジナルデータ(JSON)
カスタムデータ
バイナリデータ送信
010010100…

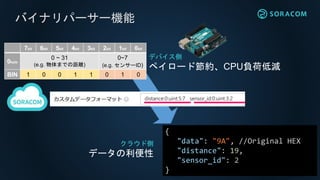

58. バイナリパーサー機能
クラウド側
データの利便性
{
"data": "9A", //Original HEX
"distance": 19,
"sensor_id": 2
}
7bit 6bit 5bit 4bit 3bit 2bit 1bit 0bit
0byte
0 ~ 31
(e.g. 物体までの距離)
0~7
(e.g. センサーID)
BIN 1 0 0 1 1 0 1 0
distance:0:uint:5:7 sensor_id:0:uint:3:2
デバイス側
ペイロード節約、CPU負荷低減

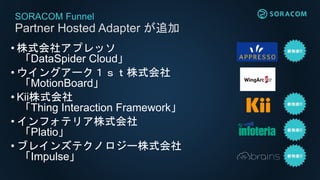

59. SORACOM Funnel
Partner Hosted Adapter が追加
• 株式会社アプレッソ
「DataSpider Cloud」
• ウイングアーク１ｓｔ株式会社
「MotionBoard」
• Kii株式会社
「Thing Interaction Framework」
• インフォテリア株式会社
「Platio」
• ブレインズテクノロジー株式会社
「Impulse」

60. パートナーアダプタのススメ
•データ転送、可視化、機械学習、業務システム等
様々なソリューションが選べる
•作るよりも使う方が絶対早い・品質良い

61. SORACOM Icon Set v1.2 リリース
•新サービスアイコンを追加／変更

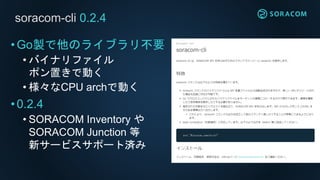

62. soracom-cli 0.2.4
•Go製で他のライブラリ不要
• バイナリファイル
ポン置きで動く
• 様々なCPU archで動く
•0.2.4
• SORACOM Inventory や
SORACOM Junction 等
新サービスサポート済み

63. プロトタイプ向け 通信モジュール
• PCI Express Mini Card 型
• グローバル対応 3G 通信モジュール
UC20-G Mini PCIe
• 販売価格：3980円 （税別・送料別）
• 日本向け LTE Cat.1 通信モジュール
EC21-J Mini PCIe
• 販売価格：4280円 （税別・送料別）
• 1台から購入可能！
• アンテナ同梱の開発ボードもご提供
• 販売価格：12800円（税別・送料別）

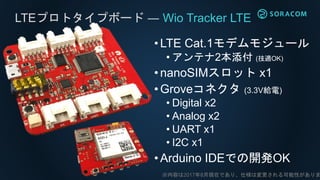

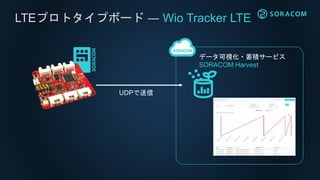

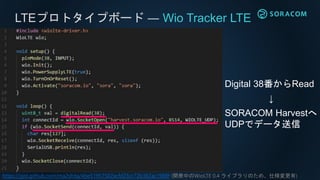

64. LTEプロトタイプボード ― Wio Tracker LTE
•LTE Cat.1モデムモジュール
• アンテナ2本添付 (技適OK)
•nanoSIMスロット x1
•Groveコネクタ (3.3V給電)
• Digital x2
• Analog x2
• UART x1
• I2C x1
•Arduino IDEでの開発OK
※内容は2017年8月現在であり、仕様は変更される可能性がありま

65. LTEプロトタイプボード ― Wio Tracker LTE
アイテム 価格
Wio Tracker LTE
10月発売予定
約10000円
Grove Touch Sensor 約670円

66. LTEプロトタイプボード ― Wio Tracker LTE
データ可視化・蓄積サービス
SORACOM Harvest
UDPで送信

67. LTEプロトタイプボード ― Wio Tracker LTE
Digital 38番からRead
↓
SORACOM Harvestへ
UDPでデータ送信
https://gist.github.com/ma2shita/4be51957502acfd23cc72b362ac1988f (開発中のWioLTE 0.4 ライブラリのため、仕様変更有)

68. 「～～について、もっと勉強したい」

69. ～～セミナーの受講

70. 理解を深める一番の方法は
人に教えること

71. 教えると、なぜ理解が深まるのか？
教えることを通じて
知識を確実なものにできる
•その道の専門家になれる
•その道の専門家として認識してもらえる

72. でも…
「教える」って、難しそう
「教える」なんて、おこがましいです(>o<)

73. 他者より1歩前に
進んでいるだけで良い
教えられることがあるハズ
だ

74. どこから始めればよいのか？
登壇依頼とか、もらえるハズ無いよ(´;ω;
｀)

76. LT
ライトニング・トーク

78. 5分でやりきる
プレゼンテーション

79. 流れ
自己紹介 ネタ披露

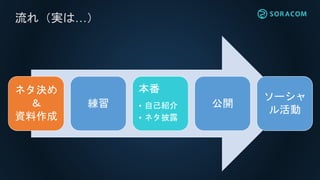

80. 流れ（実は…）
ネタ決め
＆
資料作成
練習
本番
• 自己紹介
• ネタ披露
公開
ソーシャ
ル活動

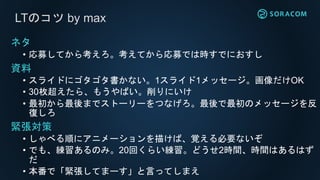

82. LTのコツ by max
ネタ
• 応募してから考えろ。考えてから応募では時すでにおすし
資料
• スライドにゴタゴタ書かない。1スライド1メッセージ。画像だけOK
• 30枚超えたら、もうやばい。削りにいけ
• 最初から最後までストーリーをつなげろ。最後で最初のメッセージを反
復しろ
緊張対策
• しゃべる順にアニメーションを描けば、覚える必要ないぞ
• でも、練習あるのみ。20回くらい練習。どうせ2時間、時間はあるはず
だ
• 本番で「緊張してまーす」と言ってしまえ

83. 「SORACOMについて、もっと勉強した
い」

84. 答え：
「SORACOMに関するLTをする」

85. 皆さんのLTの中に
SORACOMの新サービスのヒントがあるのか
も！？

86. 登録先のアカウントで
利用開始＆管理が可能
に！
SORACOMコンソール
“発注”
Amazon.co.jp等
2. 登録
SORACOMコンソールアカウント
https://console.soracom.io
アカウント作成 (最初の1回のみ)
SORACOMを
始めるまで
1. 入手
モダンブラウザ メールアドレス クレジットカード
※請求書払いもOK
※PC推奨ですがタブレット等もOK
※古いブラウザは未サポート

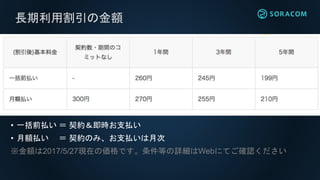

87. 長期利用割引の金額
• 一括前払い ＝ 契約＆即時お支払い
• 月額払い ＝ 契約のみ、お支払いは月次
※金額は2017/5/27現在の価格です。条件等の詳細はWebにてご確認ください

88. アンケートにご協力ください！
★

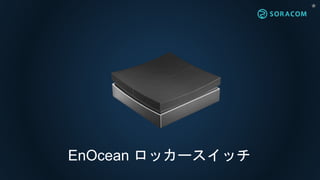

89. EnOcean ロッカースイッチ
★

90. EnOcean
押したときのエネルギーを
電力＆電波に変換
★

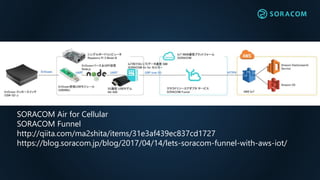

91. SORACOM Air for Cellular
SORACOM Funnel
http://qiita.com/ma2shita/items/31e3af439ec837cd1727
https://blog.soracom.jp/blog/2017/04/14/lets-soracom-funnel-with-aws-iot/

92. 世界中のヒトとモノをつなげ
共鳴する社会へ
