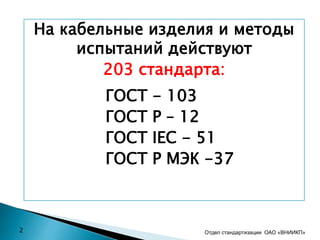

2. На кабельные изделия и методы
испытаний действуют
203 стандарта:
ГОСТ - 103
ГОСТ Р – 12
ГОСТ IEC - 51
ГОСТ Р МЭК -37
Отдел стандартизации ОАО «ВНИИКП»2
3. Отдел стандартизации ОАО "ВНИИКП"
3
ГОСТ Р 53803-2010 Катанка медная для электротехнических целей. ТУ
(с 01.02.2011)
ГОСТ 22483-2012
(взамен ГОСТ 22483-77)
Жилы токопроводящие для кабелей, проводов и
шнуров
(с 01.01.2014)
ГОСТ 18690-2012
(взамен ГОСТ 18690-82)
Кабели, провода, шнуры и кабельная арматура.
Маркировка, упаковка, транспортирование и
хранение
(с 01.07.2014)
ГОСТ 16336-2013
(взамен ГОСТ 16336-77)
Композиции полиэтилена для кабельной
промышленности. ТУ (с 01.01.2015)
Разработан ФГУП «ВНИЦСМВ»
4. Отдел стандартизации ОАО "ВНИИКП"
4
ГОСТ Р 54965-2012 Кабели и провода для подвижного состава
железнодорожного транспорта. ОТУ
(с 01.01.2013), разработчик ОАО «ВНИКТИ»
ГОСТ Р 55647-2012
ГОСТ 2584-86
Провода контактные из меди и ее сплавов для
электрифицированных железных дорог. ТУ (с
01.07.2014), разработчик ОАО «ВНИИЖТ»
Провода контактные из меди и ее сплавов. ТУ
(утратил силу на территории РФ)
ГОСТ Р 51777-2001 Кабели для установок погружных
электронасосов. ОТУ (с 01.07.2002)
ГОСТ Р 55025-2012 Кабели силовые на напряжение от 6 до 35 кВ.
ОТУ (с 01.07.2013)
5. Отдел стандартизации ОАО "ВНИИКП"
5
ГОСТ Р 53538-2009 Многопарные кабели с медными жилами для
цепей широкополосного доступа. ОТТ
(с 01.12.2010)
ГОСТ Р 53880-2010 Кабели коаксиальные для сетей кабельного
телевидения. ОТУ (с 01.07.2011)
ГОСТ Р 54429-2011 Кабели связи симметричные для цифровых
систем передачи. ОТУ (с 01.07.2012)
ГОСТ Р 56292-2014 Кабели для сигнализации и блокировки. ОТУ
(с 01.07.2015)
6. дата введения в действие с 01.01.2014
Отдел стандартизации ОАО "ВНИИКП"
6
ГОСТ 31944-2012
(взамен ГОСТ Р 51978-2002)
Кабели грузонесущие геофизические
бронированные. ОТУ
ГОСТ 31945-2012
(взамен ГОСТ Р 52372-2005)
Кабели гибкие и шнуры для подземных и
открытых горных работ. ОТУ
ГОСТ 31946-2012
(взамен ГОСТ Р 52373-2005)
Провода самонесущие изолированные и
защищенные для воздушных линий
электропередачи. ОТУ
ГОСТ 31947-2012
(взамен ГОСТ Р 53768-2010)
Провода и кабели для электрических
установок на напряжение до 450/750 В.
ОТУ
ГОСТ 31996-2012
(взамен ГОСТ Р 53769-2010)
Кабели силовые с пластмассовой
изоляцией на напряжение 0,66; 1 и 3 кВ.
ОТУ
7. Отдел стандартизации ОАО "ВНИИКП"
7
ГОСТ 433-73 Кабели силовые с резиновой изоляцией.
ТУ
ГОСТ 24334-80 Кабели силовые для нестационарной
прокладки. ОТУ
ГОСТ 18410-73 Кабели силовые с пропитанной бумажной
изоляцией. ТУ
ГОСТ 26445-85 Провода силовые изолированные. ОТУ
ГОСТ 1508-78 Кабели контрольные с резиновой и
пластмассовой изоляцией. ТУ
ГОСТ 26411-85 Кабели контрольные. ОТУ
8. Отдел стандартизации ОАО "ВНИИКП"
8
ГОСТ 7866.1-76 ÷
ГОСТ 7866.3-76
Кабели судовые. ТУ
ГОСТ 10348-80 Кабели монтажные многожильные с
пластмассовой изоляцией. ТУ
ГОСТ 17515-72 Провода монтажные с пластмассовой
изоляцией. ТУ
ГОСТ 18404.0-78 Кабели управления. ОТУ
ГОСТ 18404.1-73 ÷
ГОСТ 18404.3-73
Кабели управления ТУ
11. ГОСТ Р МЭК 60331-11-2012
(Взамен
ГОСТ Р МЭК 60331-11-2003)
Дата введения с 01.01.2014
Часть 11. Испытательное оборудование.
Воздействие пламени температурой не
менее 750 °С
ГОСТ IEC 60331-12-2011
(Взамен ГОСТ Р МЭК 60331-
12-2007)
с 01.01.2015 действует
ГОСТ IEC 60331-1-2013
Часть 12. Испытательное оборудование.
Воздействие пламени температурой не
менее 830 °С одновременно с
механическим ударом
11
Отдел стандартизации ОАО "ВНИИКП"

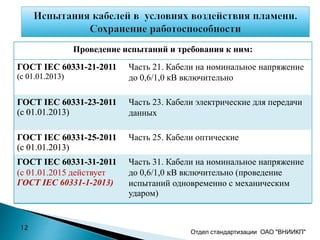

12. Проведение испытаний и требования к ним:
ГОСТ IEC 60331-21-2011
(с 01.01.2013)
Часть 21. Кабели на номинальное напряжение
до 0,6/1,0 кВ включительно
ГОСТ IEC 60331-23-2011
(с 01.01.2013)
Часть 23. Кабели электрические для передачи
данных
ГОСТ IEC 60331-25-2011
(с 01.01.2013)
Часть 25. Кабели оптические
ГОСТ IEC 60331-31-2011
(с 01.01.2015 действует
ГОСТ IEC 60331-1-2013)
Часть 31. Кабели на номинальное напряжение
до 0,6/1,0 кВ включительно (проведение
испытаний одновременно с механическим
ударом)
Отдел стандартизации ОАО "ВНИИКП"
12
13. Дата введения в действие 01.01.2015
Отдел стандартизации ОАО "ВНИИКП"
13
ГОСТ IEC 60331-1-2013
(взамен
ГОСТ IEC 60331-12-2011,
ГОСТ IEC 60331-31-2011)
Часть 1 . Метод испытания кабелей на номинальное
напряжение до 0,6/1,0 кВ включительно и наружным
диаметром более 20 мм при воздействии пламени
температурой не менее 830 °C одновременно с
механическим ударом
ГОСТ IEC 60331-2-2013 Часть 2. Метод испытания кабелей на номинальное
напряжение до 0,6/1,0 кВ включительно и наружным
диаметром не более 20 мм при воздействии пламени
температурой не менее 830 °C одновременно с
механическим ударом
ГОСТ IEC 60331-3-2013 Часть 3. Метод испытания кабелей на номинальное
напряжение до 0,6/1,0 кВ включительно, испытываемых
в металлическом корпусе при воздействии пламени
температурой не менее 830 °C одновременно с
механическим ударом
16. Испытания материалов конструкции кабелей при
горении
Измерение плотности дыма при горении кабелей в
заданных условиях
Отдел стандартизации ОАО "ВНИИКП"
16
21. Дата введения с 01.01.2015
Отдел стандартизации ОАО «ВНИИКП»
21
22. Дата введения в действие 01.01.2016
Отдел стандартизации ОАО «ВНИИКП»
22
ГОСТ Р МЭК 62004-2014 Проволока из термостойкого
алюминиевого сплава для
провода воздушной линии
электропередачи
ГОСТ Р МЭК 62219-2014 Провода для воздушных линий
электропередачи скрученные из
профилированных проволок
концентрическими повивами
23. «Провода и кабели для электрических установок на
напряжение до 450/750 В включительно. ОТУ»
ГОСТ 31947-2012
ТУ 16-705.501-2010 ТУ 16-705.502-2011
Марки кабелей и
проводов:
ПуВ, ПуГВ, ПуВВ, ПуГВВ,
КуВВ, КуГВВ
Марки кабелей и
проводов:
ПуВнг(А)-LS, ПуГВнг(А)-LS,
ПуВВнг(А)-LS, ПуГВВнг(А)-LS,
КуВВнг(А)-LS, КуГВВнг(А)-LS
«Провода и кабели с изоляцией из
поливинилхлоридного пластиката для
электрических установок на напряжение
до 450/750 В включительно. ТУ»
«Провода и кабели пониженной пожарной
опасности с изоляцией из ПВХ пластиката для
электрических установок на напряжение до
450/750 В включительно. ТУ»
Отдел стандартизации ОАО «ВНИИКП»
23
24. 1
Кабели общепромышленного
исполнения
Кабели с повышенными показателями
пожарной безопасности
ТУ16.705.499-2010
ТУ16.К71-277-98
Исполнение
«нг»
Исполнение
«нг-LS»
Исполнение
«нг-HF»
ТУ16.К71-310-2001
ТУ16.К71-090-2002
ТУ16.К71-277-98
Исполнение
«нг-FRLS»
ТУ16.К71-337-2004
Исполнение
«нг-FRHF»
ТУ16.К71-339-2004
ТУ 16.К71-304-2011
Отдел стандартизации ОАО«ВНИИКП»24
25. «Кабели силовые с пластмассовой изоляцией на
номинальное напряжение от 6 до 35 кВ включительно»
ТУ 16.К71-359-2005
Марки кабелей и проводов:
ПвП, ПвПг, ПвПгж, ПвПу, ПвВ,
ПвБП, ПвВнг(А)-LS, ПвБВ,
ПвБВнг(А)- LS и др. и те же марки
кабелей с алюминиевыми жилами
(АПвП)
Марки кабелей и проводов:
ВВГ, ВБВ, ВБВнг(А), ПвП, ПвПг,
ПвПгж, ПвПу, ПвВ, ПвВнг(А)-LS,
ПвБП, ПвБВ, ПвБВнг(А)-LS и те же
марки с алюминиевыми жилами
АВВГ, АВБВ, АВБВнг(А), АПвП,
АПвП и др
Отдел стандартизации ОАО «ВНИИКП»
25
ТУ 16.К71-335-2004
«Кабели силовые пластмассовой
изоляцией на напряжение 6 кВ.
ТУ»
«Кабели силовые с изоляцией из
сшитого полиэтилена на
напряжение 10, 15, 20, 35 кВ. ТУ»
27. Решением Коллегии Евразийской экономической
комиссии от 25 декабря 2012 г. № 292
утверждены перечни стандартов
в результате применения которых на добровольной основе
обеспечивается соблюдений требований ТР ТС
содержащих правила и методы исследований (испытаний) и
измерений, в том числе правила отбора образцов,
необходимые для применения и исполнения требований ТР ТС
и осуществления оценки (подтверждения) соответствия
продукции
№
п/п
Элементы
Технического
Регламента
Таможенного
союза
Обозначение
стандарта
Наименование
стандарта
Примечание
Отдел стандартизации ОАО "ВНИИКП"
27

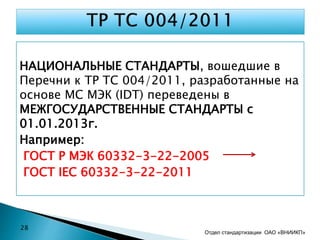

28. НАЦИОНАЛЬНЫЕ СТАНДАРТЫ, вошедшие в
Перечни к ТР ТС 004/2011, разработанные на
основе МС МЭК (IDT) переведены в
МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ c
01.01.2013г.
Например:
ГОСТ Р МЭК 60332-3-22-2005
ГОСТ IEC 60332-3-22-2011
Отдел стандартизации ОАО «ВНИИКП»
28
29. ГОСТ Р 56017-2014
Оценка соответствия. Порядок
подтверждения соответствия продукции
требованиям технического регламента
Таможенного союза «О безопасности
низковольтного оборудования»
Дата введения 01.07.2015
Отдел стандартизации ОАО «ВНИИКП»
29
