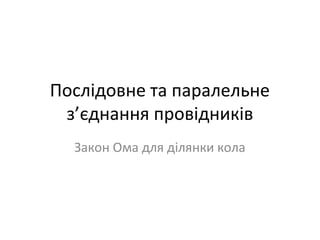

- 1. Послідовне та паралельне з’єднанняпровідників Закон Ома для ділянки кола
- 2.
- 3.
- 4. Рівність потенціалів. Еквівалентні схеми •Якщо схема симетрична відносно осі, що проходить через точки входу і виходу струмів, то точки з однаковими потенціалами знаходяться на кінцях симетричних резисторів. Тоді точки можна сумістити

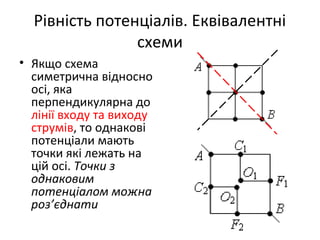

- 5. Рівність потенціалів. Еквівалентні схеми •Якщо схема симетрична відносно осі, яка перпендикулярна до лінії входу та виходу струмів, то однакові потенціали мають точки які лежать на цій осі. Точки з однаковим потенціалом можна роз’єднати
- 6. Задачі • Загальний опірдвох послідовно з’єднаних провідників 5 Ом, а паралельно з’єднаних 1,2 Ом. Визначити опір кожного провідника. (Відповідь: 2 Ом; 3 Ом) • До джерела струму з напругою 12 В приєднано дві лампочки (рис. 12.1.). Опір ділянок кола r = r = r = r = r = 1,5 Ом. Опір лампочок R =R =R =36 Ом. Визначити напругу на кожній лампочці. (Відповідь: 10,3 В; 9,4 В) • Три резистори включені за схемою (рис.12.2.). Якщо резистори включені в коло в точках А і В, то загальний опір кола 20 Ом, а якщо в точках А і С, то загальний опір кола 15 Ом. Визначити опори резисторів, якщо R = 2R . (Відповідь: 20 Ом; 20 Ом;40 Ом)
- 7. Задачі • Загальний опірдвох послідовно з’єднаних провідників 5 Ом, а паралельно з’єднаних 1,2 Ом. Визначити опір кожного провідника. (Відповідь: 2 Ом; 3 Ом) • До джерела струму з напругою 12 В приєднано дві лампочки (рис. 12.1.). Опір ділянок кола r = r = r = r = r = 1,5 Ом. Опір лампочок R =R =R =36 Ом. Визначити напругу на кожній лампочці. (Відповідь: 10,3 В; 9,4 В) • Три резистори включені за схемою (рис.12.2.). Якщо резистори включені в коло в точках А і В, то загальний опір кола 20 Ом, а якщо в точках А і С, то загальний опір кола 15 Ом. Визначити опори резисторів, якщо R = 2R . (Відповідь: 20 Ом; 20 Ом;40 Ом)
