Презентація з фізики 9 кл.електричний струм. закон ома. Бойко

1. Фізика: 9 кл. : підруч. для загальноосвіт. навч.
закл./Є.В.Коршак, О.І. Ляшенко, В.Ф.Савченко.

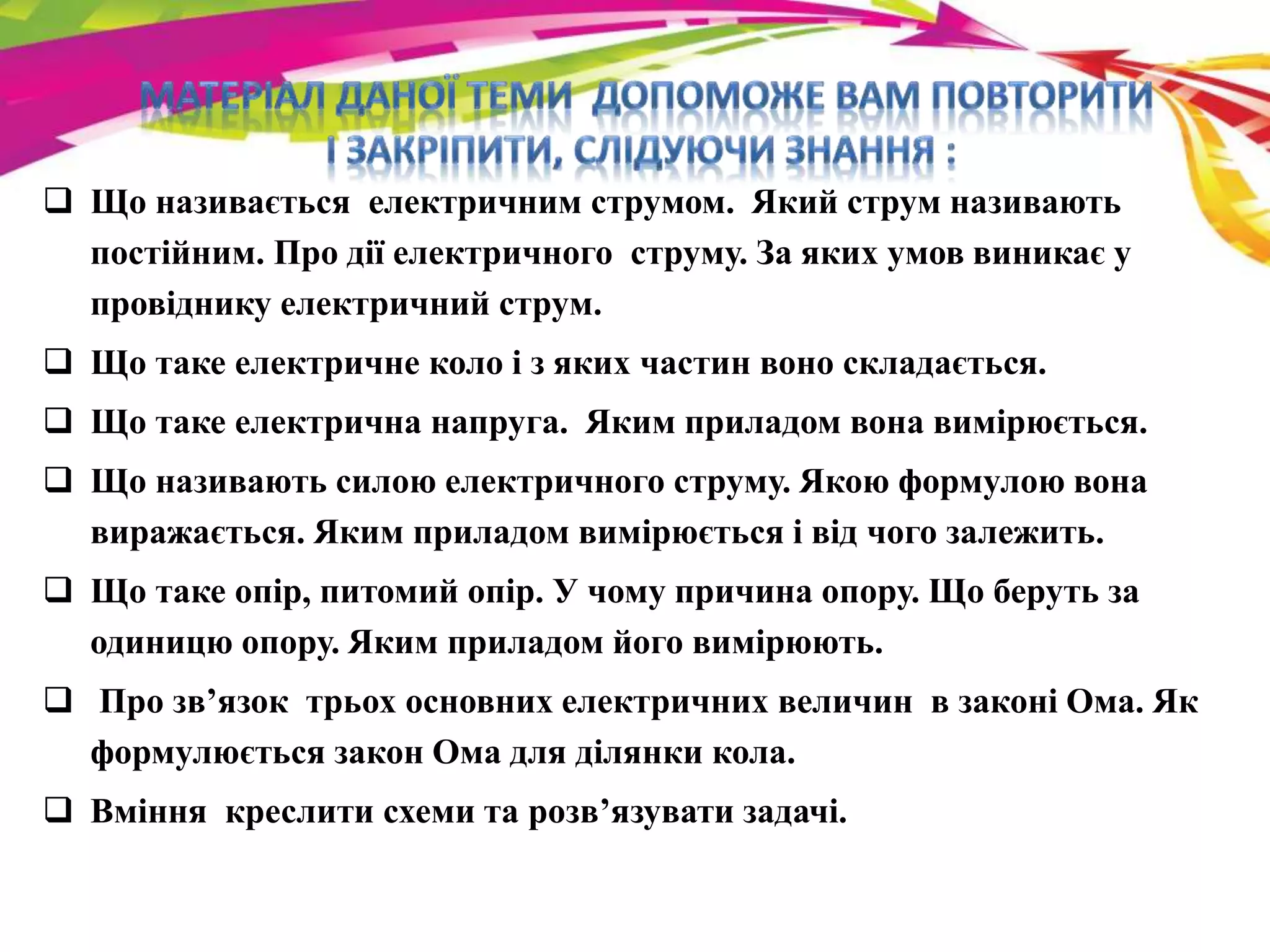

2.  Що називається електричним струмом. Який струм називають
постійним. Про дії електричного струму. За яких умов виникає у
провіднику електричний струм.
 Що таке електричне коло і з яких частин воно складається.
 Що таке електрична напруга. Яким приладом вона вимірюється.
 Що називають силою електричного струму. Якою формулою вона
виражається. Яким приладом вимірюється і від чого залежить.
 Що таке опір, питомий опір. У чому причина опору. Що беруть за
одиницю опору. Яким приладом його вимірюють.
 Про зв’язок трьох основних електричних величин в законі Ома. Як
формулюється закон Ома для ділянки кола.
 Вміння креслити схеми та розв’язувати задачі.

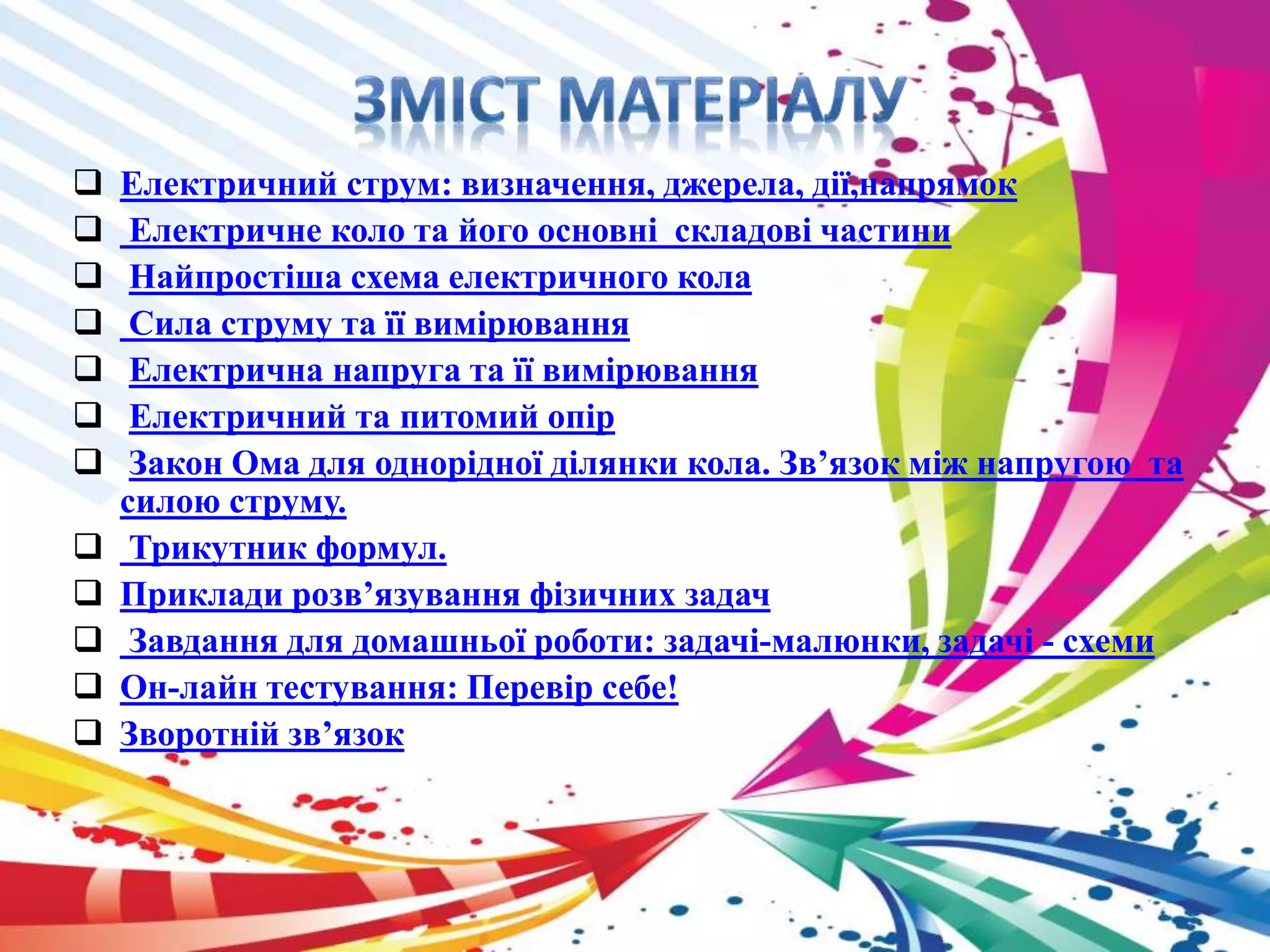

3.  Електричний струм: визначення, джерела, дії,напрямок
 Електричне коло та його основні складові частини
 Найпростіша схема електричного кола
 Сила струму та її вимірювання
 Електрична напруга та її вимірювання
 Електричний та питомий опір
 Закон Ома для однорідної ділянки кола. Зв’язок між напругою та
силою струму.
 Трикутник формул.
 Приклади розв’язування фізичних задач
 Завдання для домашньої роботи: задачі-малюнки, задачі - схеми
 Он-лайн тестування: Перевір себе!
 Зворотній зв’язок

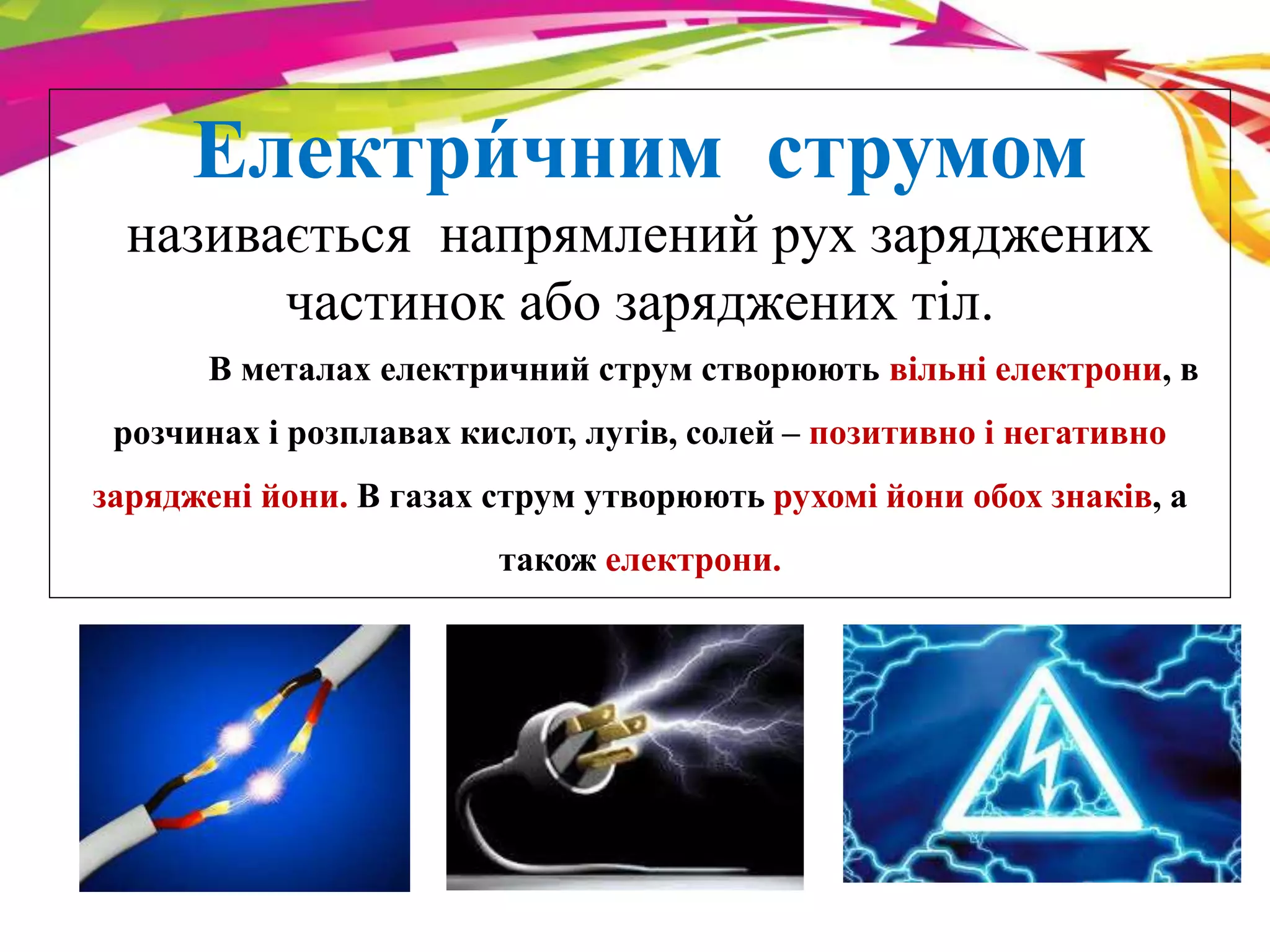

4. Електри́
чним струмом
називається напрямлений рух заряджених
частинок або заряджених тіл.
В металах електричний струм створюють вільні електрони, в
розчинах і розплавах кислот, лугів, солей – позитивно і негативно
заряджені йони. В газах струм утворюють рухомі йони обох знаків, а
також електрони.

5. Для існування електричного струму необхідне
виконання певних умов, серед яких:
 наявність провідника;
 наявність джерела струму;
 наявність замкнутого кола.
Для перегляду
відеоролика натисни
кнопку

6. Джерела струму:
• електрофорна машина,
• термоелементи,
• фотоелементи,
• хімічні джерела

7. механічна теплова хімічна магнітна світлова

8. За напрям струму умовно взяли той напрям, у якому рухаються
позитивно заряджені частинки, тобто напрям від позитивно
зарядженого полюса джерела струму до негативно зарядженого.
Для перегляду
відеоролика натисни
кнопку

9. 4.
1.
2.
3.
До складу найпростішого електричного кола
входять: 1) джерело струму, 2) система
з’єднувальних провідників, 3) керуючи пристрої та
4) споживачі електричної енергії.

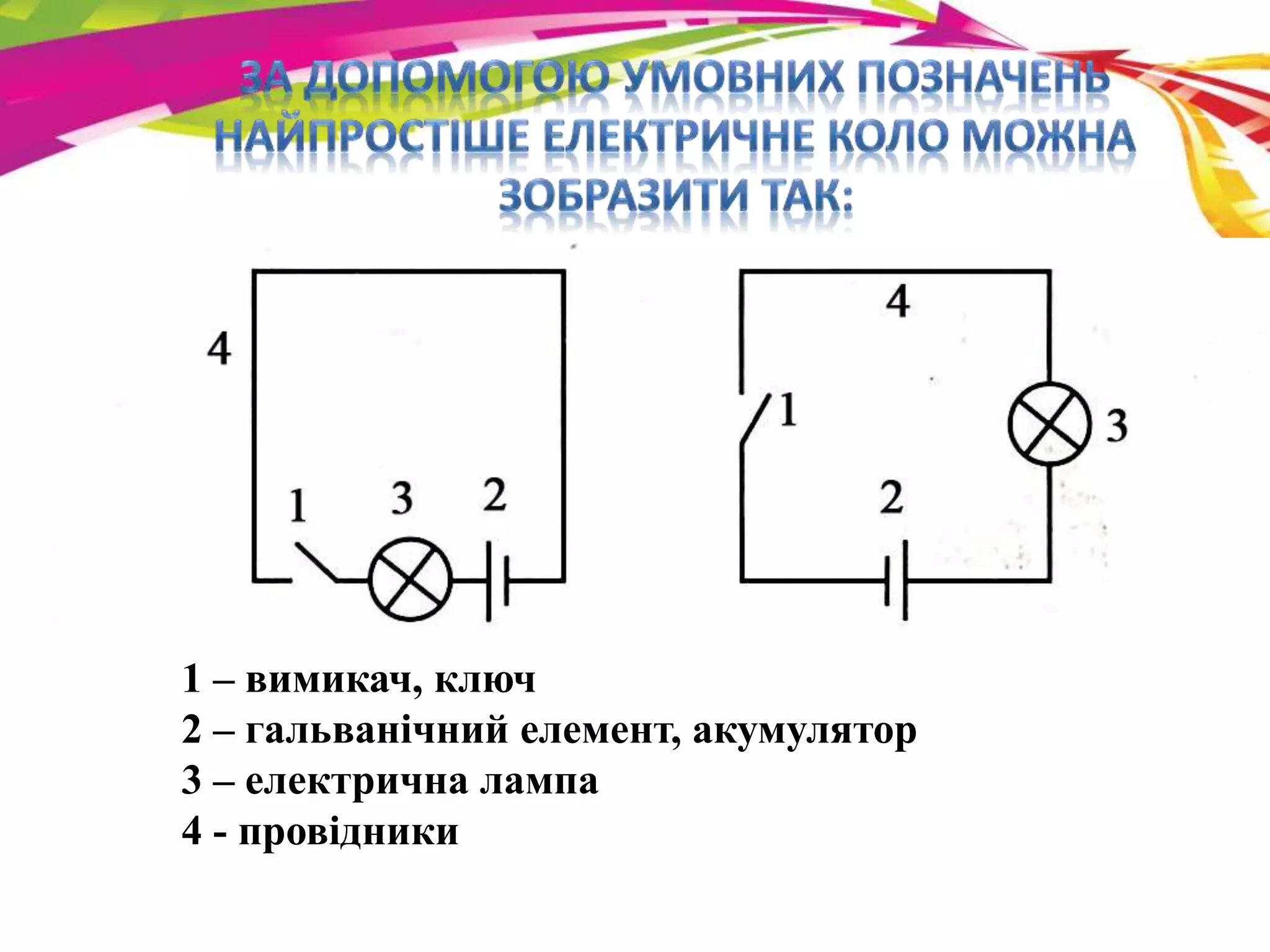

10. 1 – вимикач, ключ
2 – гальванічний елемент, акумулятор
3 – електрична лампа
4 - провідники

11. Силою струму називається величина,що характеризує
швидкість перенесення заряду частинками, які
створюють струм, через поперечний переріз провідника.
Андре – Марі Ампер (1775 – 1836) –
французький фізик, математик, хімік. У
1820 р. сформулював правило для
встановлення напряму дії магнітного поля
струму на магнітну стрілку.
Одиниця сили
струму – ампер (А)
1мА=0,001А=10-3А; 1кА=1000А=103А

12. Прилад для вимірювання сили
струму – амперметр.
А
Амперметр умикають у
коло послідовно з тим
приладом, силу струму в
якому вимірюють.

13. , де
Алесандро Вольта (1745 – 1827) створив
перший гальванічний елемент, поклавши
початок практичним застосуванням
електрики.
- робота електричного поля при перенесенні
електричного заряду на даній ділянці кола;
- електричний заряд.
Одиниця електричної
напруги – вольт (В).
1кВ=1000В=103В; 1Мв=1000000В=106В

14. Прилад для вимірювання електричної
напруги у колі – вольтметр.
V
Вольтметр приєднують
паралельно до ділянки
кола, на якій вимірюється
напруга.

15. Величина, яка характеризує протидію електричному струму в
провіднику, називається опором і позначається літерою .
Одиниця вимірювання: 1 Ом (Ω)
2008 2009 2010 2011
Назва
ние
графи
30
50
70
120
, де
- площа поперечного перерізу
провідника
- довжина провідника
Від чого залежить величина електричного опору?
1. Величина електричного опору залежить від речовини, з якої виготовлений
провідник.
2. Опір провідника прямо пропорційний його довжині.
3. Опір провідника обернено пропорційний площі його поперечного перерізу.
Прилад: омметр

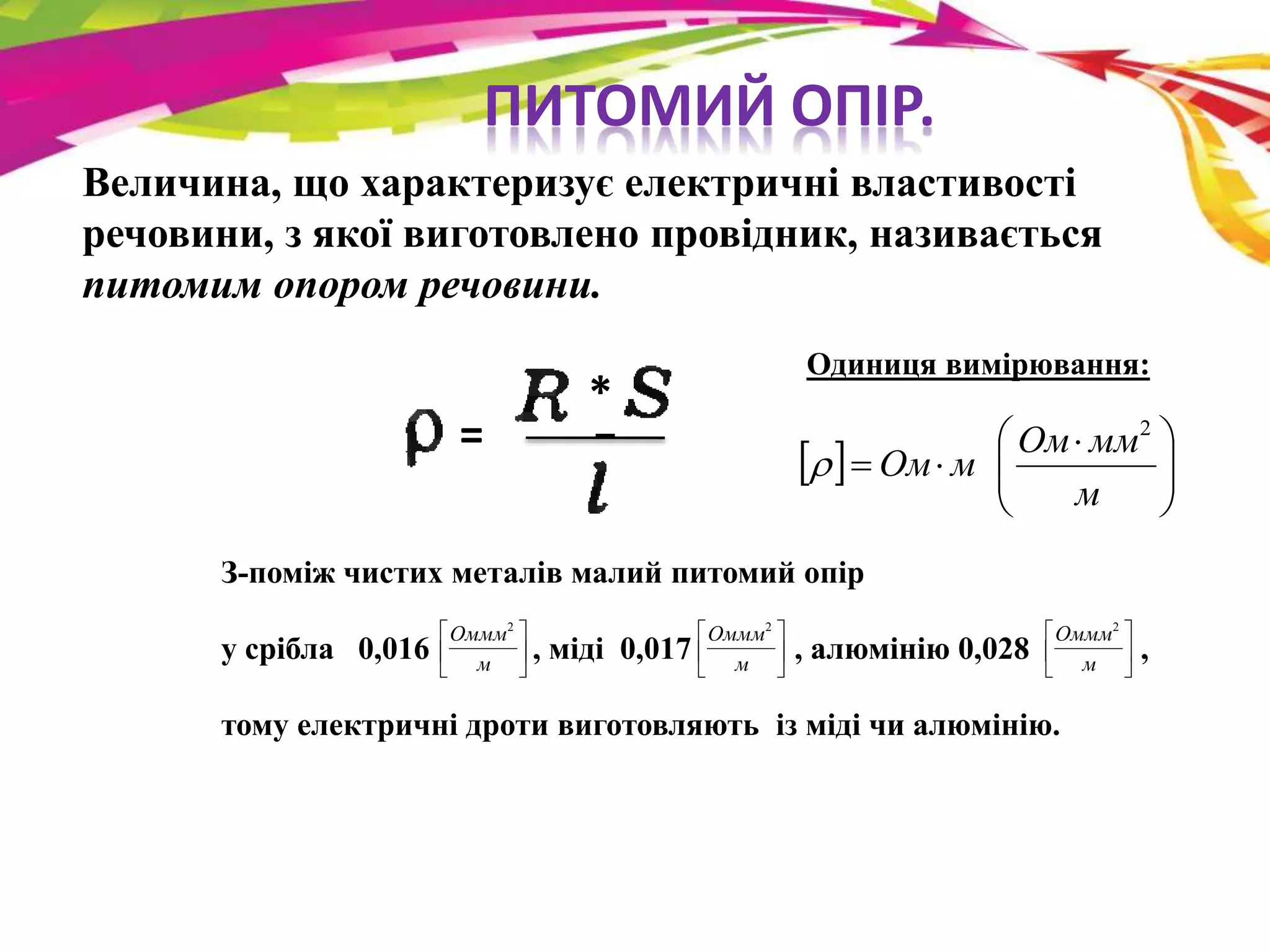

16. ПИТОМИЙ ОПІР.
Величина, що характеризує електричні властивості
речовини, з якої виготовлено провідник, називається
питомим опором речовини.
=
*
Одиниця вимірювання:

 
Ом мм
   

 

 
м
Ом м
2

З-поміж чистих металів малий питомий опір


Оммм2


Оммм2


Оммм2
у срібла 0,016 , міді 0,017 , алюмінію 0,028 ,




м




м
тому електричні дроти виготовляють із міді чи алюмінію.




м

17. Закон Ома для однорідної
ділянки кола
Георг Сімон Ом (1787 – 1854) – німецький фізик,
учитель математики і фізики. У 1826 р.
експериментально встановив закон, що об’єднав
такі фізичні величини, як сила струму, напруга,
опір. У 1827 р. теоретично обґрунтував закони (Ома)
для ділянки та повного кола.
, де
- сила струму в ділянці кола,
- напруга на цій ділянці,
- опір ділянки.
Ом установив: сила струму в однорідній ділянці кола
прямо пропорційна напрузі на кінцях цієї ділянки і
обернено пропорційна її опору.

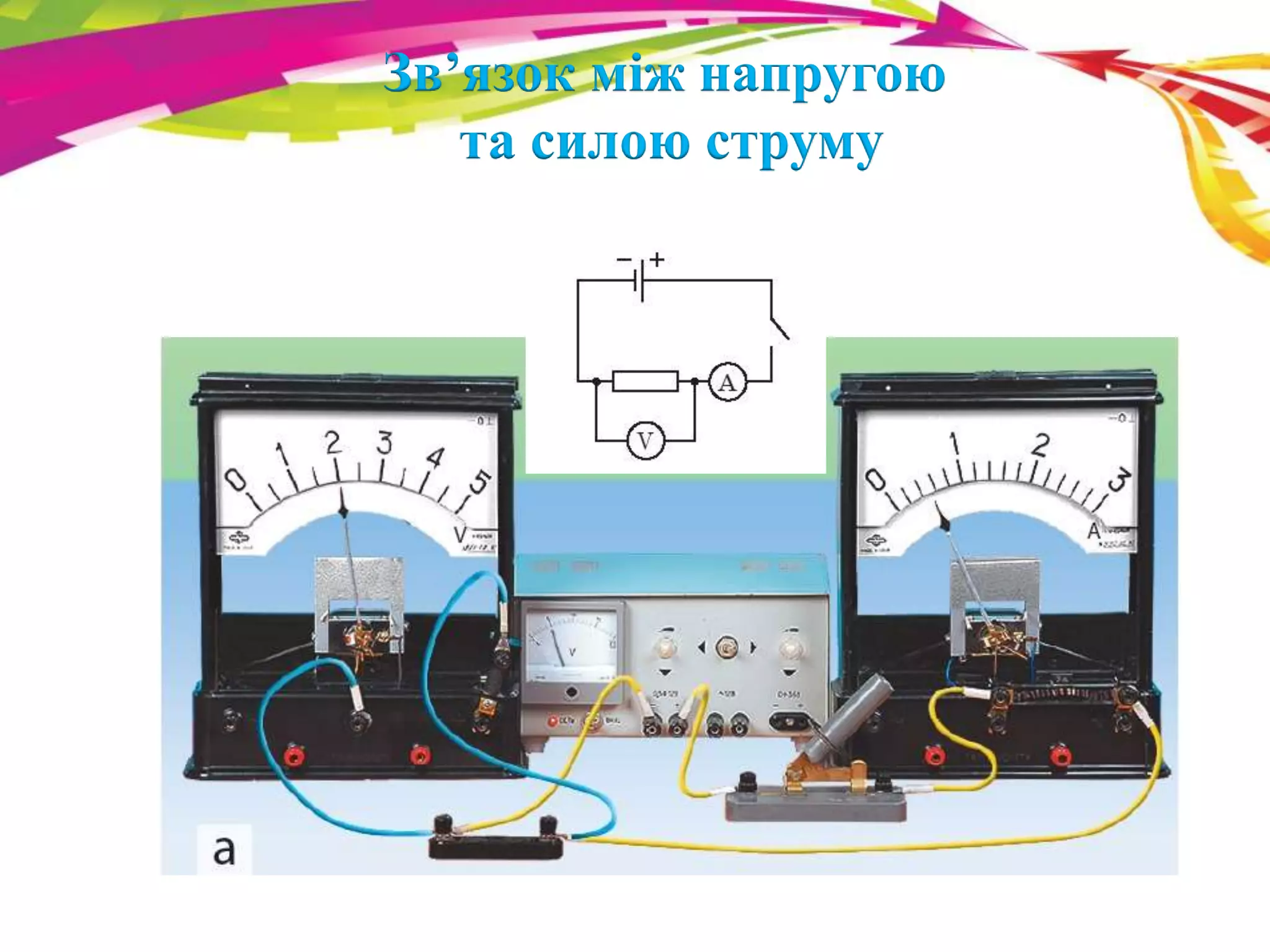

18. Зв’язок між напругою
та силою струму

19. Зв’язок між напругою
та силою струму

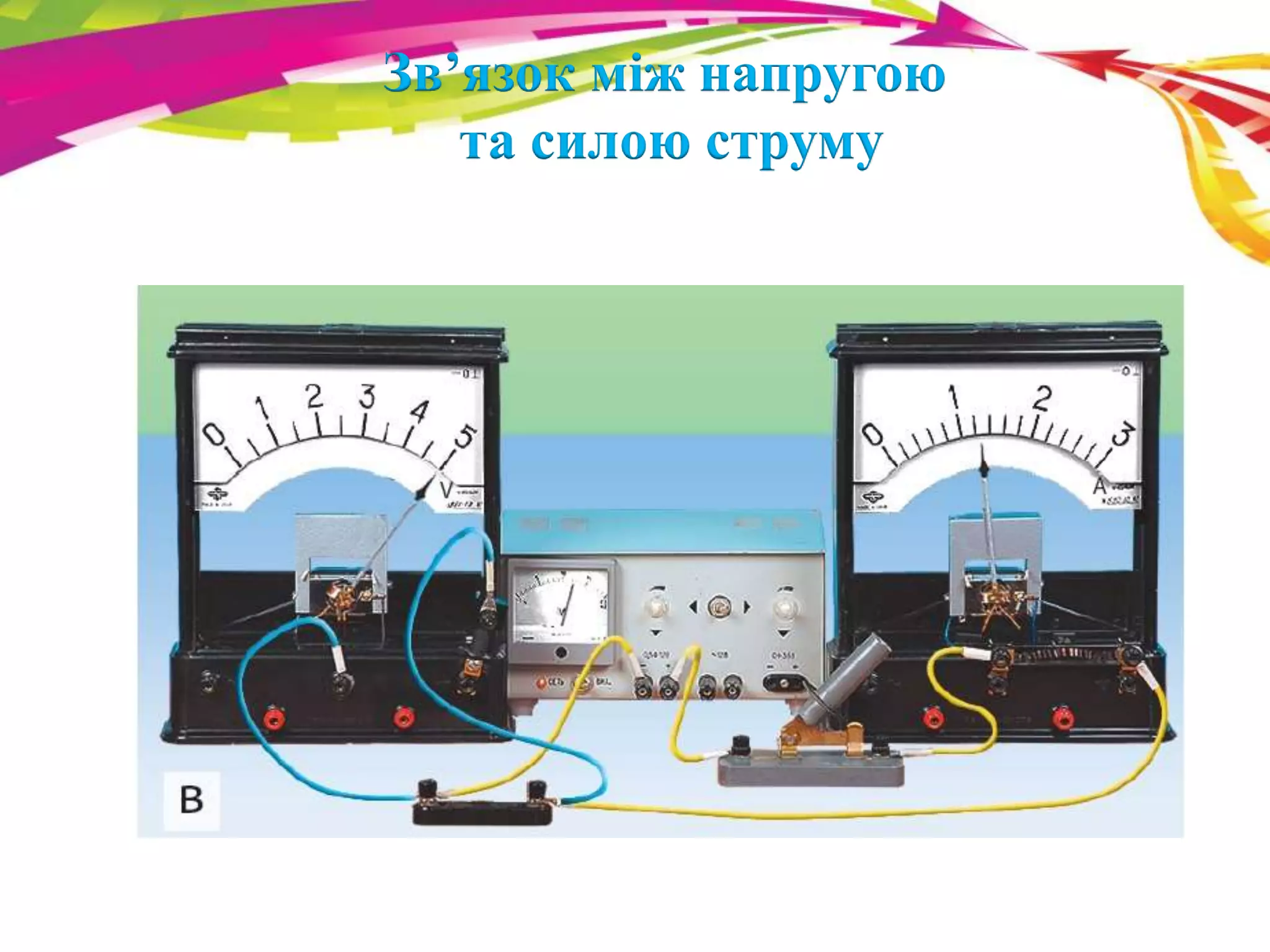

20. Зв’язок між напругою
та силою струму

21. Зв’язок між напругою
та силою струму
У скільки разів зростає
напруга, у стільки разів
зростає сила струму –
прямо пропорційна
залежність.

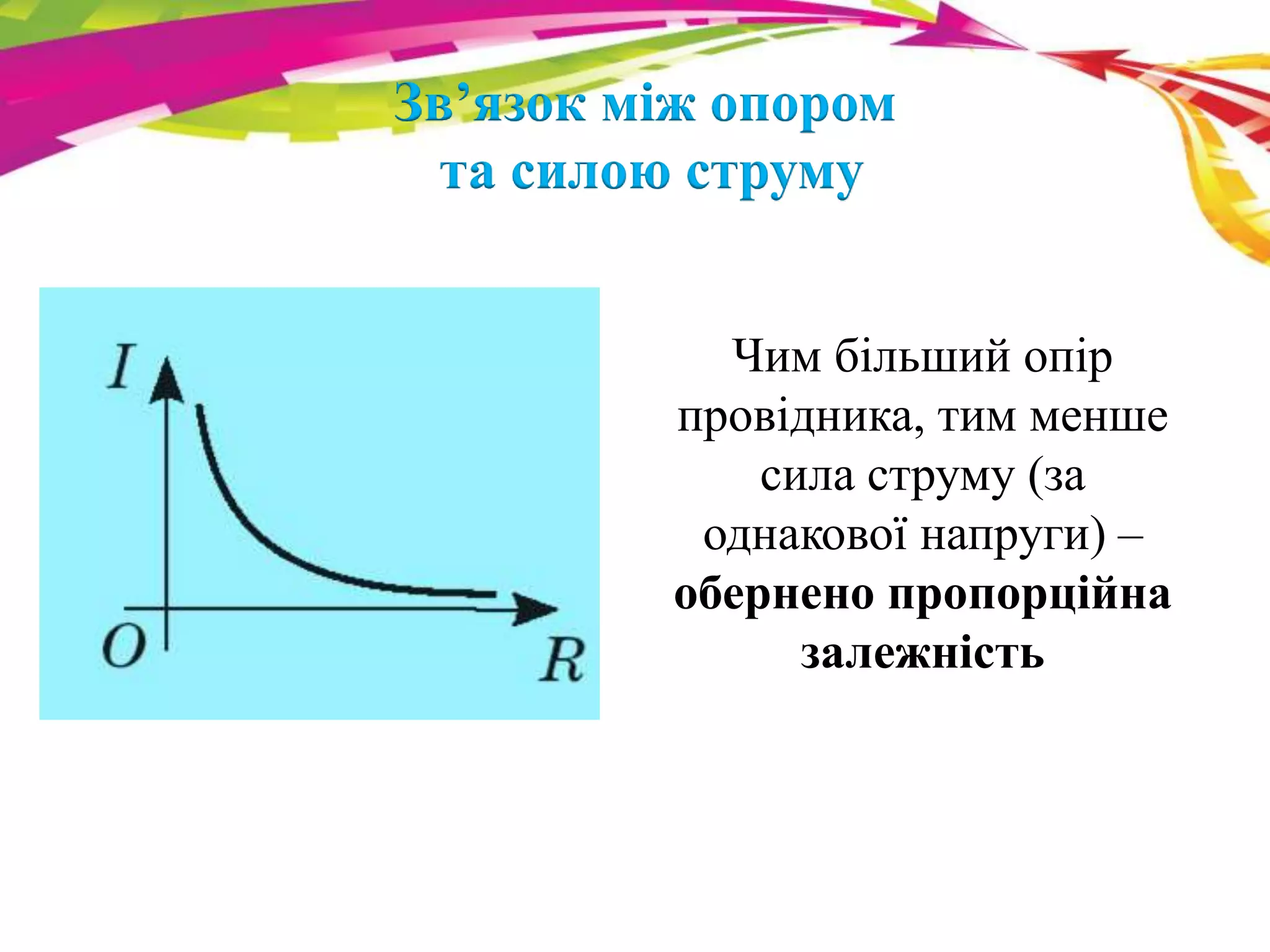

22. Зв’язок між опором
та силою струму
Чим більший опір
провідника, тим менше
сила струму (за
однакової напруги) –
обернено пропорційна
залежність

23. U = I * R
Трикутник для визначення сили струму,
напруги і опору за законом Ома.
R =
U
I
I =
U
R

24. Приклади розв’язування задач
№ 1. При напрузі 220 В сила струму
в спіралі електроплити дорівнює 5
А. Визначте опір спіралі.
: Розв’язання :
4, 4 (Ом)
Дано
220 U 
5 I 
В
А
R—?
U
I
R  ,
R = 220 В
5 А
=
Відповідь: 4,4 Ом.
№ 2. Напруга на кінцях провідника
становить 220 В. Опір провідника 40
Ом. Яка сила струму в провіднику?
Розв’язання :
Дано:
U=220 В
R=40 Ом
I - ?
I=
U
R
,
I=
220В
40 Ом
= 5,5(А)
Відповідь: 5,5 А.

25. № 3. Яку напругу треба прикласти до свинцевого дроту,
довжиною 2 м, щоб сила струму в ньому дорівнювала 2 А ?
Площа поперечного перерізу дорівнює 0,3 2мм
0,21
l 2
м
Ом мм
S 0,3
мм
I 2
А
?
:
2
2






U
м
Дан о

Розв’язання
I   
U IR
U
R
S
l
R



, ;
S
l
U I

 


2 В
2,8 .
0,21 2
0,3
S
l
U I  


 

2
А Ом
Ом мм


[ ] 2
мм
м
м
В  А 
 
Відповідь: 2,8 В.

26. № 4. Визначте масу нікелінового дроту перерізом
0,5 , якщо його опір 8 Ом. 2мм

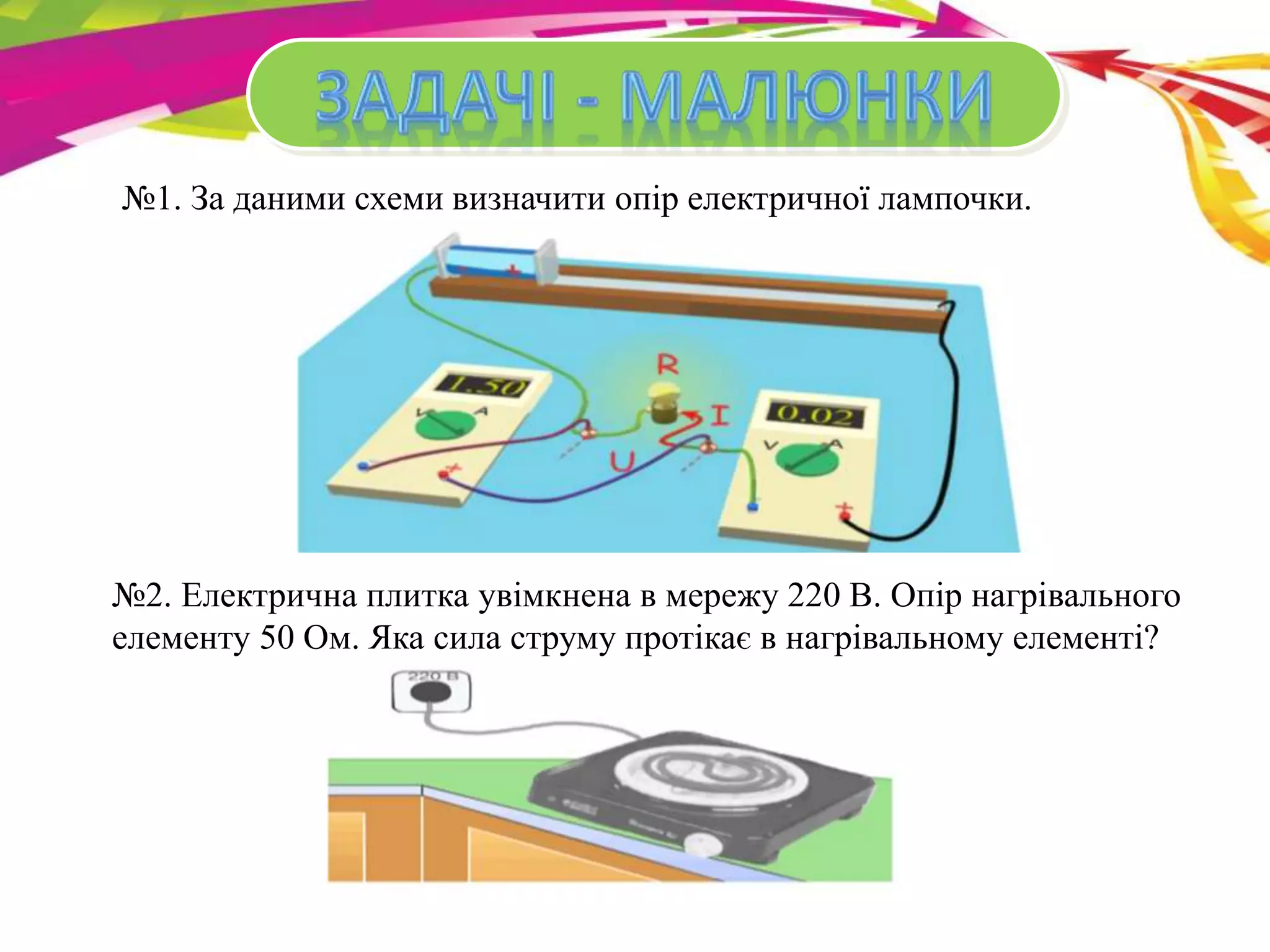

27. №1. За даними схеми визначити опір електричної лампочки.
№2. Електрична плитка увімкнена в мережу 220 В. Опір нагрівального
елементу 50 Ом. Яка сила струму протікає в нагрівальному елементі?

28. №3. Якої довжини дріт з ніхрому треба взяти для виготовлення
реостату, щоб його опір становив 10 Ом? Площа поперечного
перерізу дроту дорівнює 0,2 мм , питомий опір ніхрому 1,1 .
№4. В електричному нагрівнику, розрахованому на напругу 220 В при
силі струму 10 А, використовується дріт перерізом 0,2 мм з питомим
опором 0,45 . Визначити довжину цього провідника.

29. №5. Яка сила струму в колі електричної лампи
опором 12,5 Ом.

30. Задачі - схеми
1.
2.
На якій схемі правильно зображено
напрям електричного струму?
3.
4.

31. 1.
2.
На якій схемі правильно зображено
напрям руху електронів?
3.
4.

32. Яку роль займає вимикач в
електричному колі?
А) вмикає та вимикає
коло;
Б) передає електричний
заряд;
С) створення електричного
поля.

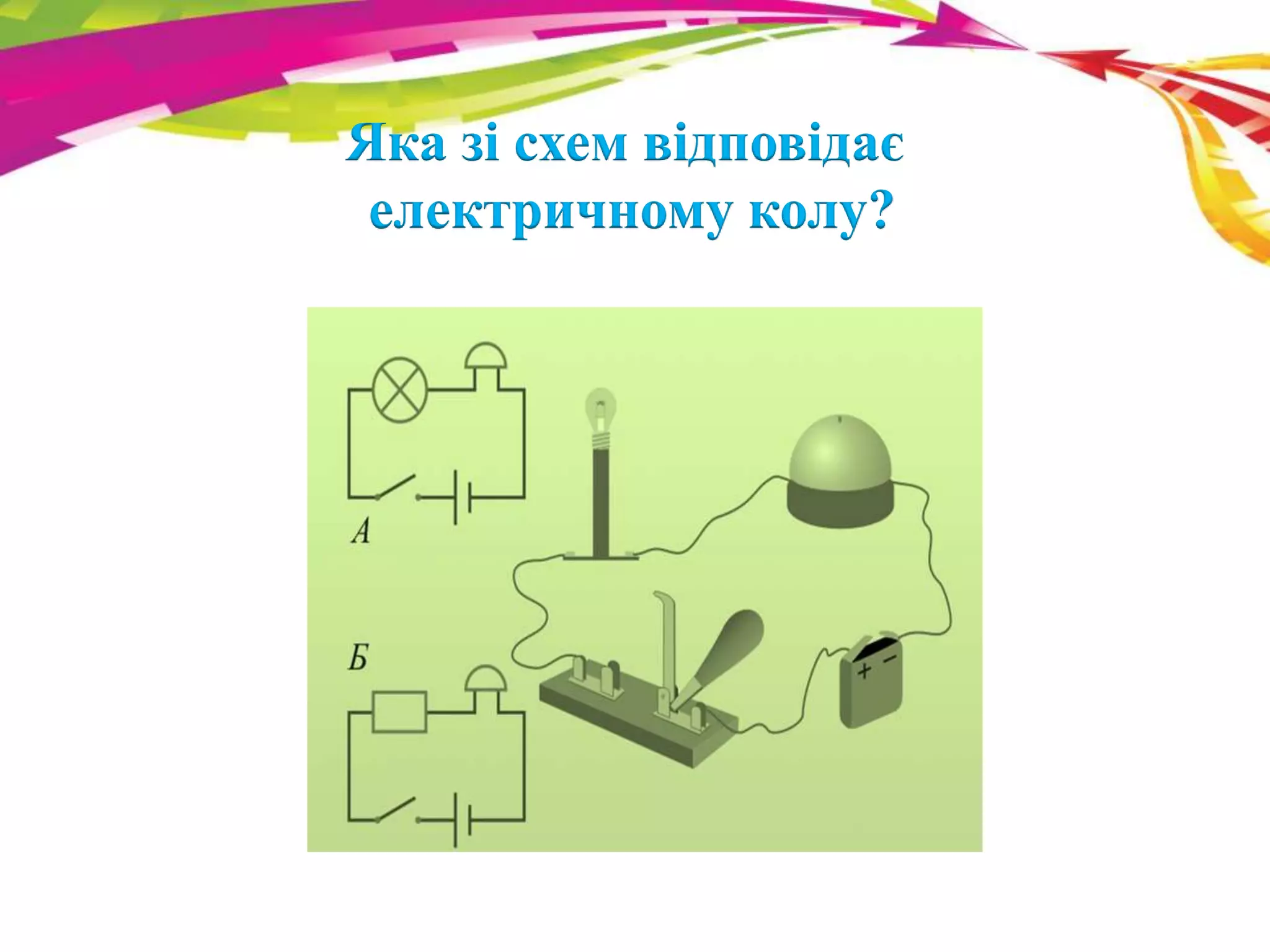

33. Яка зі схем відповідає
електричному колу?

34. Домашнє завдання
Повторити § 6-13, визначення фізичних величин та
формули.
 Опрацювати § 14 стор. 48 – 50. Вміти відповідати на
запитання після параграфа.
 Виконати Впр. 6 ( № 5).
 Розібрати і записати розв’язки задач № 3,4
презентації.
 Розв’язати задачі-малюнки та задачі схеми даної
презентації.
 Виконати тестове завдання та надіслати форму з
відповідями.

35. Перевір себе !

36. Он-лайн консультація
Бойко Анджела Артурівна, вчитель фізики
