Node-REDのノードの日本語化でOSSコミュニティへ貢献してみよう

© Hitachi, Ltd. 2020. All rights reserved.
日立製作所 OSSソリューションセンタ
2020/10/23
横井一仁
Node-REDのノードの日本語化で
OSSコミュニティへ貢献してみよう

横井一仁 (よこいかずひと)
• GitHub上のNode-REDプロジェクトの開発メンバー
• Node-REDのノード開発ツールNode generatorのメンテナ
• Node-RED日本ユーザー会の運営メンバー
Node-REDプロジェクトのページ
https://github.com/orgs/node-red
自己紹介
1

Node-RED開発者へNode-REDの日本語化を試したことを紹介したところ、
Pull requestを出して欲しいとお願いされ、貢献のきっかけになった。
Node-RED貢献のきっかけ: フローエディタの日本語化
2
多言語対応はメッセージを
カタログに移動させるだけの
長く辛い仕事でした。
しかし、それを行ったことで
日立が日本語の翻訳で
開発に参加してくれました。
その後、中国語、韓国語の
翻訳も入りました。
開発者インタビューの内容
https://changelog.com/jsparty/95
Node-REDの開発ストーリーで
この出来事が紹介されました。

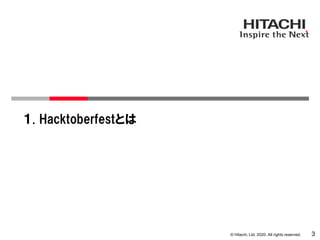

１. Hacktoberfestとは
3

DigitalOcean社、Intel社、DEV社が主催する10月限定のOSS貢献イベント
• Hacktoberfestのトピックがついているリポジトリに4つPull requestを出し、
マージされると、記念品としてTシャツやステッカーが贈られる。
• リポジトリ管理者に、後からトピックやラベルをつけて頂き、
Hacktoberfestの対象にして頂く事もできる。
https://hacktoberfest.digitalocean.com
Hacktoberfestとは
4

(1) トップページの”START HACKING”ボタンをクリック
(2) 必要事項(国など)を入力し、説明動画を確認すると、登録完了
(3) コントリビューション状況の画面に行くと、現在の進捗を確認できる
参加登録方法、進捗画面の確認方法
5
現在の進捗の画面
審査中も
含む進捗
審査中
Hacktoberfest
対象外リポジトリ
14日後に了承されると
Acceptedになる

https://github.com/topics/hacktoberfest にアクセスすると
hacktoberfestトピックがついたリポジトリを検索できる。
Hacktoberfestの対象リポジトリの見つけ方
6
Node-RED公式、
日本Node-REDユーザー会、
産業オートメーションフォーラム、
Nexmo、 MindSphereなどの
リポジトリがHacktoberfestの対象
HacktoberfestトピックがついたNode-RED関連のリポジトリ

２. 日本語化で貢献するノードを見つけよう
7

お気に入りのノードが公式ノードのリポジトリにあるか確認してみよう。
Node-REDプロジェクト公式ノードのGitHubリポジトリ
8
# 種類 GitHubリポジトリノードの例
1 追加ノード https://github.com/node
-red/node-red-nodes
node-red-node-smooth、
node-red-node-pi-sense-hat、
node-red-node-serialport、
node-red-node-twilio、
node-red-node-mongodb、
node-red-node-mysql、
node-red-node-redis、
node-red-node-sqlite、
node-red-node-suncalc、
node-red-node-exif
2 ウェブサービスと
接続するためのノード
https://github.com/node
-red/node-red-web-nodes
node-red-node-google、
node-red-node-
openweathermap
3 Node-REDダッシュ
ボード用の追加ノード
https://github.com/node
-red/node-red-ui-nodes
node-red-node-ui-lineargauge、
node-red-node-ui-microphone、
node-red-node-ui-table

サードパーティノードのGitHubリポジトリは、
フローライブラリ(https://flows.nodered.org)のリンクから参照できます。
https://flows.nodered.org/node/node-red-contrib-tensorflow
サードパーティノードのリポジトリ
9

３. ノードを日本語化する手順
10

ローカル環境構築が難しい方は、Google CloudのCloud Shell環境をご準備ください。
(1) Cloud Shell環境にブラウザーからアクセス
https://ssh.cloud.google.com/
(2) Node-REDのインストールと起動
ターミナル上で下記コマンドを実行
$ npm install –g node-red
$ node-red –p 8080
(3) Node-REDフローエディタへアクセス
「ウェブでプレビュー」アイコンをクリック
->「ポート8080でプレビュー」を開く
環境構築1: GCP Cloud ShellにNode-REDをインストール
11
(4) Cloud Shellのエディタ上で
隠しファイルを表示
エディタメニューの「View」
->「Toggle Hidden Files」を選択
->.node-redディレクトリ以下が
表示される

ローカル環境を用いる場合は、下記の通りご準備をお願いします。
(1) Node.jsのインストール
下記サイトからLTSの推奨版Node.jsをダウンロードして、インストール
https://nodejs.org/ja/
(2) Node-REDのインストールと起動
コマンドプロンプト上で下記コマンドを実行
> npm install –g node-red (macOSの場合はターミナル上でsudoを付けて実行)
> node-red
(3) Node-REDフローエディタへアクセス
ブラウザーからhttp://localhost:1880を開く
(4) Visual Studio Codeなどのテキストエディタをインストール
※Node-REDインストール済の環境では、既存環境を壊してしまうかもしれないため
<ユーザーホーム>¥.node-redディレクトリのバックアップをお願いします。
環境構築2: Node-REDとテキストエディタのインストール
12

(1) Node-REDフローエディタ右上のハンバーガーメニューから、
「パレットの管理」->「パレット」->「ノードを追加」を選択し、
検索窓にノード名を入れて、対象のノードをインストール
(2) .node-redディレクトリ内のnode_modules以下にインストールされる。
日本語化したいノードをNode-REDへインストール
13
ノードのインストール画面インストールされたファイル

ノードで日本語化できる部分は主に以下の4つ
• ノードプロパティUI (以後、本UIの日本語化の方法を説明)
• 情報タブに表示されるノードのヘルプ
• ステータスに表示するメッセージ
• コンソールに出力するメッセージ
https://nodered.jp/docs/creating-nodes/i18n
ノードの日本語化の方法
14
詳細は国際化のドキュメントに
掲載されています

~/.node-red/node_modules/node-red-contrib-<ノード名>に
以下のファイルが配置される。
ノードを構成する主なファイル
15
- package.json
- <ノード名>.js # ランタイム側で実行されるコードのJavaScriptファイル
- <ノード名>.html # エディタ側の外観を記載したHTMLファイル
(ノードプロパティUI、ノードのヘルプ)
- locales
+- en-US
+- <ノード名>.json # ノードプロパティUIのメッセージカタログ(英語)
+- <ノード名>.html # ノードのヘルプ(英語)
+- ja
+- <ノード名>.json # ノードプロパティUIのメッセージカタログ(日本語)
+- <ノード名>.html # ノードのヘルプ(日本語)
- LICENSE
- README.md
※赤色は今回の日本語化での編集対象のファイル

ノードのHTMLファイルに記載されているメッセージを変数化し、ブラウザー
の表示言語に応じ英語と日本語のメッセージカタログを参照する様に修正
ノードの日本語化の修正手順
16
IP address:
Name:
日本語メッセージ
カタログ
ipaddr: “IPアドレス”,
name: “名前”
英語メッセージ
カタログ
ipaddr:
name:
ipaddr: “IP address”,
name: “Name”
直接記載されている
英語メッセージ
(1)英語メッセージ
部分を変数化
(2)変数と対応する
各言語ファイルを作成
修正前修正後
ノードの
HTMLファイル
ノードのHTMLファイル
フローエディタが
自動的に選択

英語メッセージ部分を、参照先変数を入れた<span>タグに置き換える
https://github.com/node-red/node-red-nodes/pull/657/files
HTMLファイルの修正例
17
Node-REDに用意されている
メッセージを用いるケース
<span>タグを用いて
置き換える典型的なケース
placeholderを
変更するケース

変数と対応する英語と日本語を記載した、メッセージカタログを作成
-> ファイルを編集後、Node-REDをCtrl+cで終了し、再度起動。
その後、ブラウザーをリロードすると、日本語メッセージが表示される。
メッセージカタログのJSONファイルの作成例
18
日本語メッセージカタログ
(locales/ja/<ノード名>.json)
英語メッセージカタログ
(locales/en-US/<ノード名>.json)
元の英語
を記載
日本語訳
を記載

• 多言語対応(日本語、中国語、韓国語など)
• 品質向上(バグ修正、テストケース作成、テストフレームワーク提案)
• Windows対応(macOSのみで開発するケースも多いため
Windowsで動作検証できるノウハウは貴重)
• 性能向上(ボトルネック分析、性能向上方式)
-> 得意な所から貢献を始めてみよう。
取り組みやすい事が分かってきた他の貢献ポイント
19

４. Node-REDプロジェクトで用いているツール紹介
20

Node-RED開発者とユーザーとのリアルタイムなコミュニケーションツール
• generalチャンネルは現在8316名が参加
• プロジェクトを共有するshare-your-projectsチャンネル
• 日本語で議論できるjapanチャンネル
https://nodered.org/slack/
Slack(チャットツール)
21

スクリーンショットやログを貼り付けた説明に向いているため、
主に詳細なバグ報告や新機能提案などに適した掲示板
https://discourse.nodered.org/t/since-version-1-0-japanese-inline-input-has-become-difficult-to-use/19009
https://discourse.nodered.org/t/web-of-things-support-for-node-red-nodegen/6545
フォーラム(掲示板)
22
ユーザーからのバグ報告新機能提案

カンバンボードを用いて開発の状況を共有
• Node-RED本体の開発では、主にTrelloを使用
• 単体機能やサブプロジェクトの開発では、GitHub projectsを利用
https://trello.com/b/R0O3CSrI/node-red-whiteboard
https://github.com/node-red/node-red/projects/2
Trello、GitHub Projects(カンバン)
23
GitHub projects
Trello

CIツールとしてTravisを利用
テストが成功した場合はGitHubのコミットに緑色のチェックが付く、
失敗した場合は、赤色の×印が付くため、開発者は容易に識別可能
Travis CIの実行結果
https://travis-ci.com/github/kazuhitoyokoi/node-red-contrib-tensorflow
Travis CI(CIツール)
24
異なるOS、異なるバージョンの
Node.jsでのテストをコミット毎に
実行することで品質確保

テストケースがカバーしているカバレッジを確認できるサービスと連携
• コミット毎のカバレッジをサイトから確認可能
• ファイル毎、ディレクトリ毎にカバレッジが上下した部分を確認可能
https://coveralls.io/builds/29407838
Coverall(コードカバレッジ)
25

• GitHub is a registered trademark of GitHub Inc.
• Intel is a registered trademark of Intel Corporation.
• Nexmo is a registered trademark of Nexmo Inc.
• Google is a registered trademark of Google LLC.
• Visual Studio Code and Windows are registered trademarks
of Microsoft Corporation.
• macOS is a registered trademark of Apple Inc.
• Slack is a registered trademark of Slack Technologies, Inc.
• Trello is a registered trademark of Trello, Inc.
• Travis CI is a registered trademark of Travis CI GmbH.
• Coverall is a registered trademark of Coverall North America Inc.
Other brand names and product names used in this material
are trademarks, registered trademarks,
or trade names of their respective holders.
商標について
28
