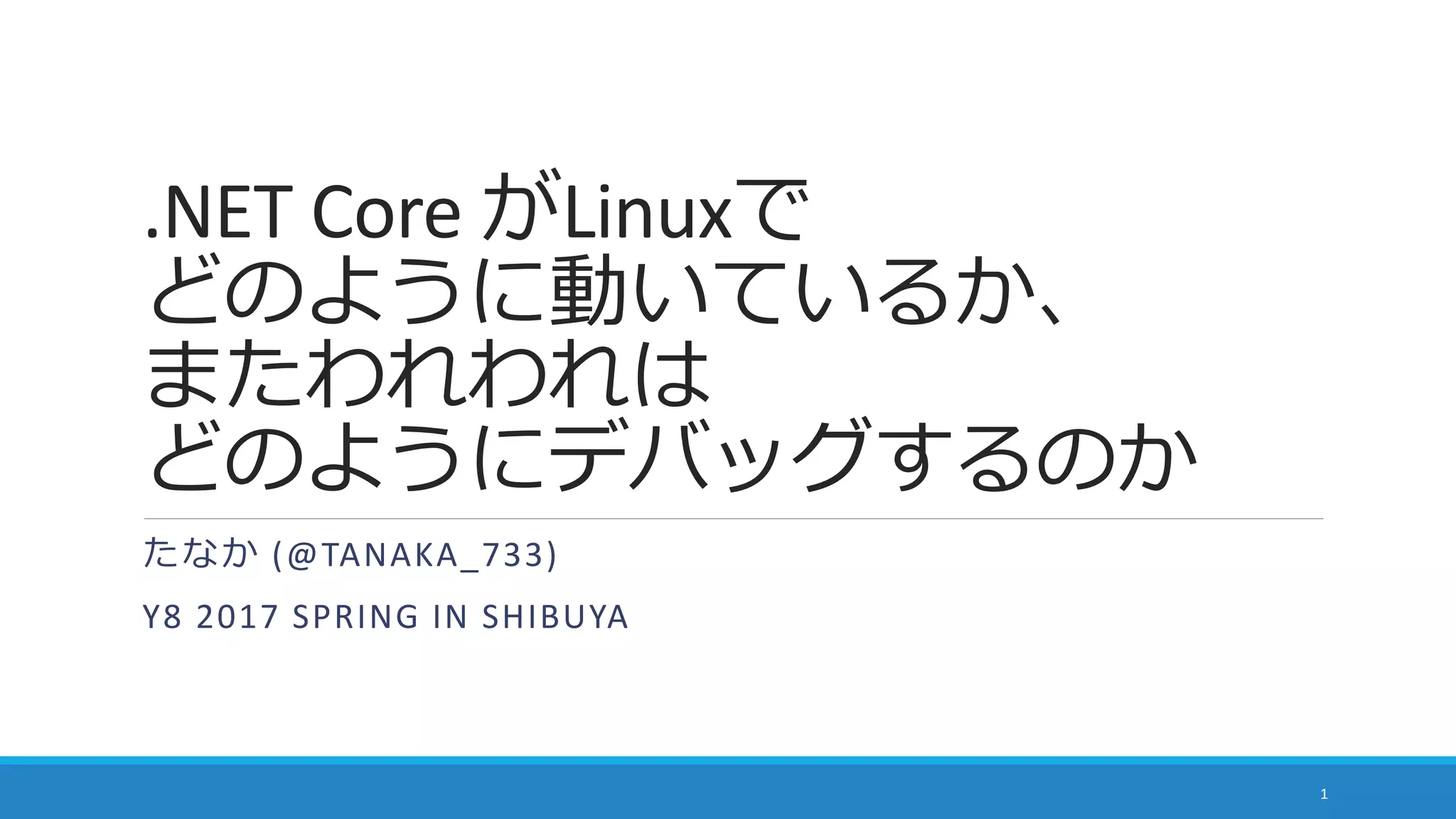

2017/05/27 Y8 2017 Spring in Shibuyaでのセッション

1. .NET Core がLinuxで
どのように動いているか、
またわれわれは
どのようにデバッグするのか
たなか (@TANAKA_733)
Y8 2017 SPRING IN SHIBUYA
1

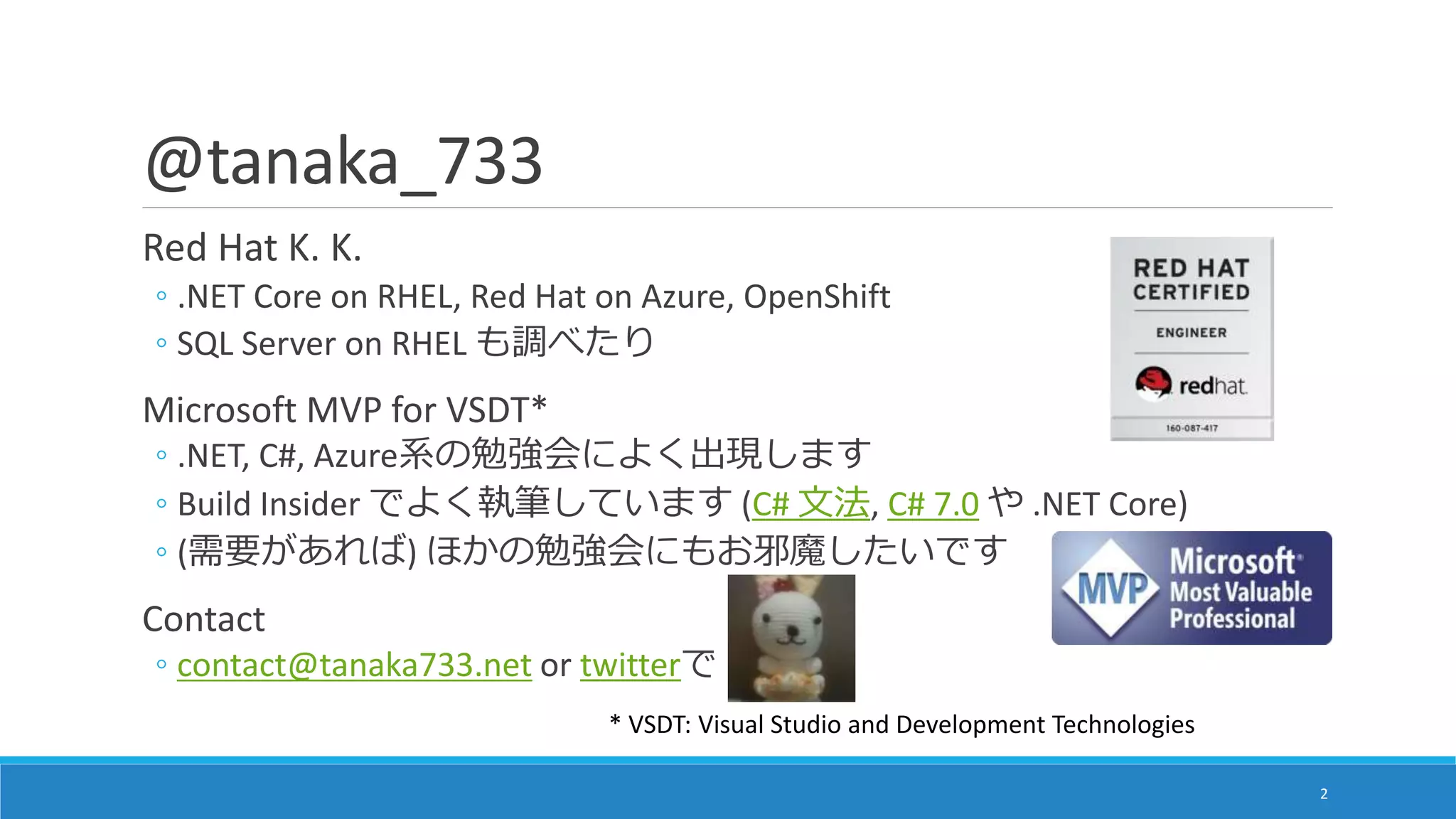

2. @tanaka_733
Red Hat K. K.
◦ .NET Core on RHEL, Red Hat on Azure, OpenShift
◦ SQL Server on RHEL も調べたり
Microsoft MVP for VSDT*
◦ .NET, C#, Azure系の勉強会によく出現します
◦ Build Insider でよく執筆しています (C# 文法, C# 7.0 や .NET Core)
◦ (需要があれば) ほかの勉強会にもお邪魔したいです
Contact
◦ contact@tanaka733.net or twitterで
2
* VSDT: Visual Studio and Development Technologies

3. AGENDA
.NET Core とは
◦ (この後出てくる) coreclr とか corefxが何かを知ってもらう
CoreFX on Linux
◦ ネットワーク通信とかファイルIOとかどう実装してるのか
Debugging .NET Core on Linux
◦ Visual Studioが使えないLinux上でどうやってデバッグするのか
3

4. …は話しません
Getting Started with .NET Core
◦ .NET Coreでのアプリ開発について
◦ 近々Build Insiderで連載が始まるので読んでね！ ダイレクトマーケティング
Xamarin
◦ Xamarinの出自のmonoは関連が深いけれど、.NET Coreではないです
.NET Core 2.0/.NET Standard 2.0
◦ 2.0はpreview、現在の正式最新版が1.x
◦ 今日の話は.NET Core 1.xベース
◦ 概念としては2.0でも変わらない（予定）
◦ 利用可能なツールのバージョンとかオプションとかは変わるかも
4

5. .NET Core とは？
.NET Frameworkとの違いや、
coreFX, coreCLRの意味するもの
5

6. .NET Application Model
6

7. .NET Core Inside
7
.NET Core App (C#/VB)
IL Assembly (exe, dll)
Roslyn
CoreFX
(.NET Core
Class Library)
ManagedUnmanaged
OS
Native ABI etc
(F#)
compiler
CoreCLR
(.NET Core Runtime)
.NET
Core
SDK
Tools

8. coreFXに見る
OS固有処理の実装
8

9. coreFX とは
.NET Core の基本クラスライブラリ群
◦コレクションとかIOとか
開発時、実行時ともライブラリとしてロードされる
◦開発時と実行時では参照するものが異なる 後で
NuGetとよばれるパッケージマネージャを通して提供
9

10. NuGet
nodejsのnpm、Javaのmaven的なパッケージ管理エコシステム
◦ mavenとは違ってビルドシステムは別(MSBuild)
デフォルトでnuget.orgでホストされるパッケージを参照する
◦ 公式ライブラリも正式版はここから提供される
◦ アカウントを作成すればだれでもここにホストできる
◦ 専用ホスティングを立てることもできる（社内限定など）
NuGetパッケージの.nupkgは単なるzip圧縮
◦ フォルダ階層やフォルダ名に意味がある
◦ 中身はWindowsでおなじみのdllとか
◦ LinuxやmacOSでもクラスライブラリの拡張子はdll
10

11. NuGetにおける複数環境への対応
.NET Core以前にも、異なる環境ごとに実装を入れ替えたい要望があった
◦ SilverlightとかWindows Phoneとかありましたしね… (遠い目
◦ .NET Frameworkのバージョンごとにわけたというのもある
(歴史的な経緯で)名称は複雑だが、
環境ごとにフォルダを分けて同梱できる
◦ Portable Class Library (PCL)とかその辺
NuGetクライアントがいい感じに対応するバイナリを拾ってくれる
11

12. OS固有の処理をいかに記述するか
NetworkやFile IOといった処理
プログラミング的なアプローチとしては…
◦ 通常のif文
◦ コンパイラスイッチ
◦ プラットフォームごとにコンパイラにスイッチを渡して
コンパイル対象のコードを切り替えることができる
パフォーマンス上の問題になったり、
コードの見通しが悪くなったり…
13

13. OSごとに参照するdllを差し替える
14
System.Net.Http/4.1.0
┗ref
┗ netstandard1.3
┗System.Net.Http.dll
┗lib
┗ win/lib/ netstandard1.3
┗System.Net.Http.dll
┗ unix/lib/ netstandard1.6
┗System.Net.Http.dll
開発時に参照するライブラリ
Windows上で実行するときに参照
Unix (Linux+Mac)上で実行するときに参照
対応している.NETの環境を示す

14. 15
せっかくHttp通信ライブラリを例に出したので
Unix(Linux+Mac)でHttp通信がどのように実装されているか見てみよう

15. HttpClient.XXX.cs
16
https://github.com/dotnet/corefx/blob/release/1.1.0/src/Syste
m.Net.Http/src/System/Net/Http/HttpClient.cs

16. 17

17. HttpClientの実装はcurlだった…?
.NET Frameworkにはネイティブライブラリを実行する
P/Invokeという技術がありました
◦ COM だったり
◦ C styleの関数だったり
.NET Coreの世界に来てもP/Invokeは健在です
◦ P/Invoke on Linuxはmonoで実現できていたことです
◦ 機能追加に関してもmonoの機能が提案されています
18

18. P/Invokeのしていること
関数を格納している共有ライブラリを検索
そのライブラリをメモリに読み込み
関数のアドレスを指定+引数をスタックにプッシュ
• .NET とC++のデータ型が一致しないのでマーシャリングも
19

19. P/Invokeを使えばLinuxでもGUIが！？
.NET CoreはGUIはサポートしていない （monoはサポートしている）
が、ネイティブのGUIライブラリをP/Invoke経由で実行することは可能
20
public static void Main(string[] args)
{
var argc = 0;
var argv = IntPtr.Zero;
gtk_init(ref argc, ref argv);
var diag = gtk_message_dialog_new(IntPtr.Zero,
DialogFlags.Modal, MessageType.Error,
ButtonsType.Ok,
“Hello from .NET Core on Red Hat!”,
IntPtr.Zero);
var res = gtk_dialog_run(diag);
gtk_widget_destroy(diag);
Console.WriteLine(res);
}

20. P/Invokeが故におきる事案
https://github.com/dotnet/coreclr/issues/5612
ロケールがen-usでない環境だと、次のシンプルなコードが、
LinuxだとWindowsの10倍以上遅くなる問題
 libicu のロード時間の問題 (未解決)
21
"abcfeg".EndsWith("123");

21. async on Linux
C# (5.0以降)では非同期処理の記述にasync/await構文が使えます
.NET ではasync/await構文の実装は単純なスレッドプールではないです
WindowsではIO完了ポートが使われています。では、Linuxは？
24
public async Task<string> GetExample()
{
var client = new HttpClient();
var res = await client.GetAsync("http://example.com");
return await res.Content.ReadAsStringAsync();
}

22. epoll for async in Linux
25
https://github.com/dotnet/corefx/blob/release/1.1.0/src/Nativ
e/Unix/System.Native/pal_networking.cpp
Linux では epoll が、 macOSではkqueueが使われています

23. Debugging .NET Core
on Linux
Linuxの上でも.NET Coreをデバッグしたい
26

24. WindowsとLinuxでの違い
27
windbg
sos
procmon
perfview
LLDB/GDB
libsosplugin.so
strace
perfcollect

25. LLDBを使ったデバッグ
起動中のプロセスにアタッチする場合
1. sosplugin のパスを探しておく 例:
/opt/dotnet/shared/Microsoft.NETCore.App/1.1.1/libsosplugin.so
2. アタッチ対象のPIDを取得
3. lldb起動
4. lldbコンソールでアタッチ
(lldb) process attach -p <PID>
5. プラグインロード
(lldb) plugin
load/opt/dotnet/shared/Microsoft.NETCore.App/1.1.1/libsosplugin.so
(lldb) setclrpath /opt/dotnet/shared/Microsoft.NETCore.App/1.1.1
(lldb) clrstack

26. LLDBを使ったデバッグ
出力されたcoreファイルにattachする場合
1. sosplugin のパスを探しておく 例:
/opt/dotnet/shared/Microsoft.NETCore.App/1.1.1/libsosplugin.so
2. gcore <PID> でcoreをはかせる
3. lldb起動
$ sudo lldb /opt/dotnet/dotnet --core <corefile>
4. プラグインロード
(lldb) plugin
load/opt/dotnet/shared/Microsoft.NETCore.App/1.1.1/libsosplugin.so
(lldb) setclrpath /opt/dotnet/shared/Microsoft.NETCore.App/1.1.1
(lldb) clrstack

27. 30

28. 31

29. perf ツール
1. 対象のPIDを取得
2. PERFを出力して表示する
$ sudo perf record -F 99 -p <PID> -a -g -- sleep 10
$ sudo perf report --stdio
32

30. 33

31. Tracing Runtime Event
インストール
https://lttng.org/docs/v2.8/#doc-fedora
CentOS向け
http://frederic-wou.net/lttng/
https://raw.githubusercontent.com/dotnet/corefx-
tools/master/src/performance/perfcollect/perfcollect
$ wget https://raw.githubusercontent.com/dotnet/corefx-
tools/master/src/performance/perfcollect/perfcollect
$ sudo ./perfcollect collect samplePerfTrace
$ sudo ./perfcollect view samplePerfTrace.trace.zip
34

32. 35

33. High Level Debugging .NET Core
36
GDB/LLDB
MICore
MIDE/Engine.Impl
MIDE(*)/AD7.Impl
VSCode Debugger
AD7 Interface
*MIDE: MIDebugEngine
*vsdbgはVS製品以外での利用禁止かつ再頒布禁止なライセンス
MIText
VS Debugger
VS Debugger
Engine
vsdbg
(クローズド
ライセンス*)
windbg
統合可能

34. リモートデバッキング
リモートデバッキングはデバッガーのクライアントと対象のプロセス間で
信頼できる通信ができさえすればよい
◦ 多くの場合SSHを利用
◦ Windows同士だったら、昔から対象のマシンにデバッガーツールを入れて通信できていた
◦ クライアントはデバッガーのライセンス上、Visual Studio Family限定になるのが現状
◦ 技術的にはクライアントも任意。ライセンス的にはソースからビルドすればよさそう?
37

35. Visual Studio Codeからの
リモートデバッグ接続
.vscode/launch.json を編集する
◦ 通信コマンドを記述するので、sshコマンドのほかにdocker rshなども指定可能
38
{
"name": ".NET Core Docker Remote Attach",
"type": "coreclr",
"request": "attach",
“processId”: “86”, //アタッチするPIDを指定
"pipeTransport": {
"pipeProgram": “ssh",
“pipeArgs”: [ “-T”, “tanaka733@centos.example.com”], //接続先の指定
“quoteArgs”:false, //接続プログラムによりfalseがいいときとtrueがいいときがある
“debuggerPath”: “/opt/app-root/src/vsdbg/vsdbg”, //接続先のvsdbgパス
"pipeCwd": "${workspaceRoot}"
},
"sourceFileMap": {
"/opt/app-root/src": "${workspaceRoot}“
}
}

36. Visual Studio on Windowsからの
リモートデバッグ接続
リモート接続画面でSSHを選択する
◦ 設定が隠れているので、docker rshなどは現状指定できない
◦ docker for WindowsやAzure上のdockerコンテナへはVSの機能により接続可能
◦ つまり、Visual Studio拡張とかを書けば技術的にはいけるはず  調査中です…
あと今日見たら、プロトコルにWebSocketが追加されてたので夢は広がる？
39

37. まとめ
.NET CoreのクラスライブラリでOS固有の処理ではP/Invokeが大活躍
◦ P/Invokeを利用するが故の問題も起きている
Linux上の.NET Coreプロセスは通常のプロセス
◦ lldbやperfといったデバッグ・プロファイルコマンドが利用可能
GUIからのデバッグにはVisual Studio Codeが便利
◦ 原理的には別のエディタでもできるが、ライセンス的にVS Familyのみ
デバッグインターフェースに互換性があるので、
WindowsとLinux間で相互にリモートデバッグできる
◦ 明示的に記述がないけど、VS on WindowsからLinuxへ、VS Code on LinuxからWindowsへ
40

38. 参考資料
GitHub repo
「NuGetでプラットフォーム毎にアセンブリを展開する方法」と「良い感じにコードを共有してプラット
フォーム別のアセンブリを作る方法」
P/Invokeを使って.NET Core on LinuxでGUIを作る記事 (英語)
◦ https://developers.redhat.com/blog/2016/09/14/pinvoke-in-net-core-rhel/
HttpClient
◦ https://github.com/dotnet/corefx/blob/release/1.1.0/src/System.Net.Http/src/System/Net/Http/HttpClient.cs
Staring.StartsWith の呼び出し階層 (StringクラスなどRuntime側でも必要なクラスはcorefxではなくcoreclrで定義
されている)
◦ https://github.com/dotnet/coreclr/issues/5612 (Issue本体)
◦ https://github.com/dotnet/coreclr/blob/release/1.1.0/src/mscorlib/src/System/String.Comparison.cs#L1104-L1114
◦ https://github.com/dotnet/coreclr/blob/release/1.1.0/src/mscorlib/src/System/Globalization/CompareInfo.cs#L582-L591
◦ https://github.com/dotnet/coreclr/blob/release/1.1.0/src/mscorlib/src/System/Globalization/CompareInfo.cs#L1346-L1351
◦ ※.NET Core 2.0で割と大掛かりに内部実装変わってます
41

39. 参考資料(2)
Async/Await
◦ http://forums.dotnetfoundation.org/t/socket-async-on-linux-vs-windows/2498
◦ https://github.com/dotnet/corefx/blob/release/1.1.0/src/Native/Unix/System.Native/pal_networking.c
pp#L2501
◦ https://news.ycombinator.com/item?id=12341909
◦ Async訪ねて3000里 (6) : I/O完了ポートによるワーカースレッドの運用
◦ .NET Frameworkでの話。ぜひ(1)から…
◦ https://msdn.microsoft.com/ja-jp/library/cc429203.aspx
◦ http://southworks.com/blog/2013/10/29/asynchronous-io-in-c-io-completion-ports/
Performance Tracing
◦ https://github.com/dotnet/coreclr/blob/master/Documentation/project-docs/linux-performance-
tracing.md
42

40. 参考資料(3)
LLDB
◦ http://blogs.microsoft.co.il/sasha/2017/02/26/analyzing-a-net-core-core-dump-on-linux/
Tracing Runtime Event
◦ https://lttng.org/docs/v2.8/#doc-fedora
◦ CentOS向け
◦ http://frederic-wou.net/lttng/
◦ スクリプト
◦ https://raw.githubusercontent.com/dotnet/corefx-tools/master/src/performance/perfcollect/perfcollect
vsdbg
◦ https://github.com/OmniSharp/omnisharp-vscode/wiki/Attaching-to-remote-processes
◦ clrdbg は vsdbg にリプレースされました
◦ OpenShift上のプロセスで説明していますが、docker rshでも同様に実行可能
◦ Remote Debugging s2i dotnetcore from Visual Studio Code
43
