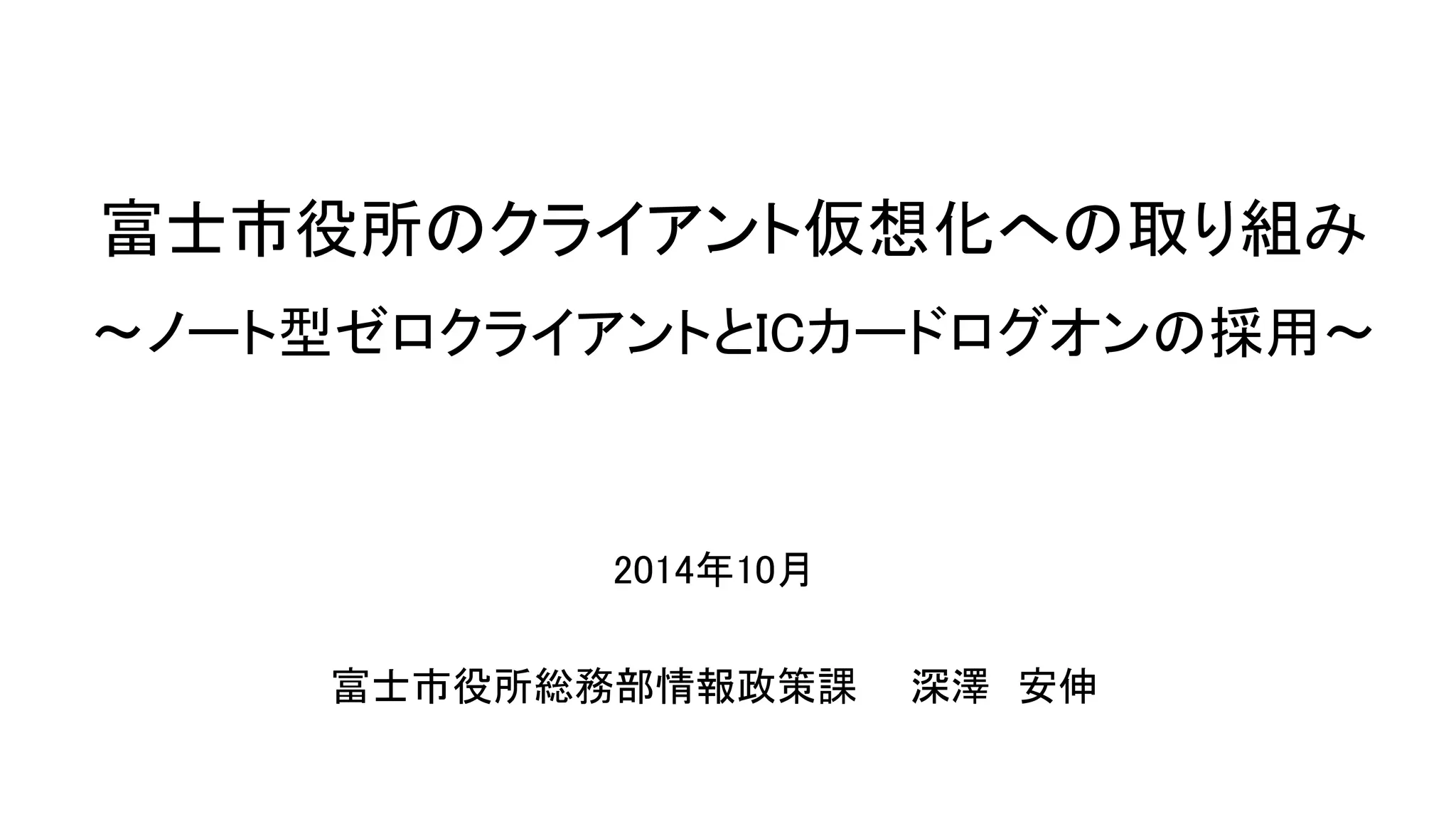

富士市役所のクライアント仮想化への取り組み　～ノート型ゼロクライアントとICカードログオン～

富士市役所のクライアント仮想化への取り組み～ノート型ゼロクライアントとICカードログオンの採用～
2014年10月
富士市役所総務部情報政策課深澤安伸

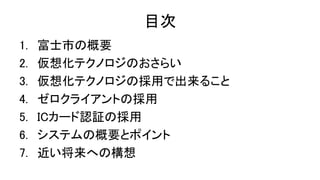

目次
1.富士市の概要
2.仮想化テクノロジのおさらい
3.仮想化テクノロジの採用で出来ること
4.ゼロクライアントの採用
5.ICカード認証の採用
6.システムの概要とポイント
7.近い将来への構想

1. 富士市の概要
1.1. 富士市の概要
1.2. 富士市役所の概要
1.3. 富士市教育委員会の概要

場所
静岡県東部地区
人口
258,241人（2014年4月現在）
ホームページ
http://fujishi.jp/
1.1. 富士市の概要（その1）

かみのまち

富士山

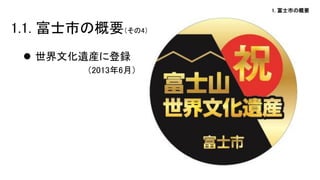

世界文化遺産に登録
（2013年6月）

公式ウェブサイト
http://fujishi.jp
2014年8月リニューアル
1.1. 富士市の概要（その５）

富士じかん
http://fujishi.jp
2014年8月公開
1.1. 富士市の概要（その６）

コマーシャル
1.1. 富士市の概要（その７）

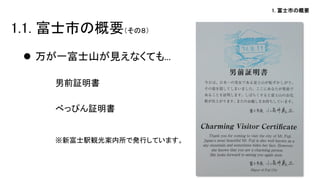

万が一富士山が見えなくても...
男前証明書
べっぴん証明書
※新富士駅観光案内所で発行しています。
1.1. 富士市の概要（その８）

拠点数
市内約150箇所
職員数
2,508人（正規職員数）
（2014年4月1日現在)
アカウント数
4,000人超
（臨時職員・市議会議員等）
1.2. 富士市役所の概要

小中学校の数
小学校27校
中学校16校
教職員数
約1,200人
1.3. 富士市教育委員会の概要

2. 仮想化テクノロジのおさらい
2.1. 仮想化テクノロジの潮流
2.2. サーバーの仮想化
2.3. デスクトップの仮想化
2.4. アプリケーションの仮想化

2. 仮想化テクノロジのおさらい – 2.1. 仮想化テクノロジの潮流
2.1.1. クライアント仮想化のROI
743.1%
※「2013年国内クライアント仮想化市場ROI分析調査(J13190101) IDC Japan調べ」より
※全社導入の場合
全社導入＋部分導入の場合： 437.7%
全社導入＋部分導入＋試験導入の場合： 359.0%

2.1.2. クライアント仮想化導入率
20.2%
※「2013年国内クライアント仮想化市場2012年下半期の分析と
2013年～2017年の予測：キャズム越えの衝撃(J13190102) IDC Japan調べ」より
「キャズムを越えアーリーマジョリティへの浸透」

2.1.3. キャズム（深い溝）とは
※「キャズム－ハイテクをブレイクさせる「超」マーケティング理論ジェフリー・ムーア」より
キャズム

2.1.4. Amazon WorkSpaces
料金(東京リージョン）
http://aws.amazon.com/jp/workspaces/
WorkSpaces
Cost/月
vCPU
Memory
Storage
Application
Standard
US$47
1
3.75GB
50GB
Standard+
US$62
1
3.75GB
50GB
Office Pro
Performance
US$78
2
7.5GB
100GB
Performance+
US$93
2
7.5GB
100GB
Office Pro

1台の物理マシン上に多数の仮想マシンを構築
省スペースや省エネルギーに貢献。
ハードとソフトのライフサイクルの差異を吸収。
2.2. サーバーの仮想化
■今回の更新では…
・XenServer6.2を採用
・106台から48台に減少

サーバー上の仮想クライアントOSをデバイスに届ける
デバイスとクライアントOSを切り離す。
2.3. デスクトップの仮想化
■2011年
・XenDesktop5導入
・教職員向け
・1,200ライセンス

サーバーで動作するアプリケーションをデバイスに届ける
デバイスとOS・アプリケーションを切り離す。
2.4. アプリケーションの仮想化
■今回の更新では…
・XenApp6.5FP2を採用
・3,000 Device License

3. 仮想化テクノロジの採用で出来ること
3.1. クライアント端末の集約
3.2. バージョンが異なるIEやOfficeの共存
3.3. 利用者と同じ画面でナビゲート
3.4. 低帯域ネットワークでの運用
3.5. 容易なシステム移行

3.1. クライアント端末の集約

3. 仮想化テクノロジの採用で出来ること – 3.1.クライアント端末の集約
例）クライアント端末の集約
個人にひも付いた環境
窓口にひも付いた環境

3. 仮想化テクノロジの採用でできること
3.2. バージョンが異なるIEやOfficeの共存

3. 仮想化テクノロジの採用で出来ること – 3.1.バージョンが異なるIEやOfficeの共存

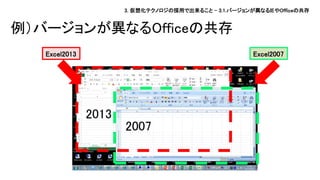

例）バージョンが異なるOfficeの共存
Excel2007
Excel2013

3.3. 利用者と同じ画面でナビゲート

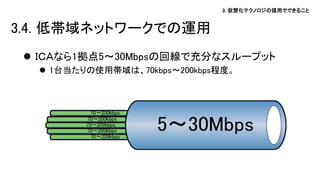

3.4. 低帯域ネットワークでの運用
ＩＣＡなら1拠点5～30Mbpsの回線で充分なスループット
1台当たりの使用帯域は、70kbps～200kbps程度。

3.5. 容易なシステム移行

4. ゼロクライアントの採用
4.1. ゼロクライアントの選定
4.2. 従来型シンクライアントとの違い
4.3. 起動の比較
4.4. ゼロクライアントの利点
4.5. ゼロクライアントで出来ること
4.6. ゼロクライアントの設定のながれ

DELL/WYSE X10j を採用
4.1. ゼロクライアントの選定
※ WYSE社のカテゴリではモバイルシンクライアントと分類されています。

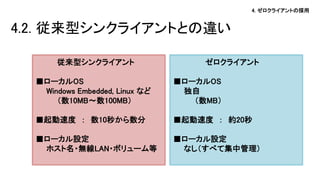

4.2. 従来型シンクライアントとの違い
従来型シンクライアント
■ローカルOS
Windows Embedded, Linux など
（数10MB～数100MB）
■起動速度：数10秒から数分
■ローカル設定
ホスト名・無線LAN・ボリューム等
ゼロクライアント
■ローカルOS
独自
（数MB）
■起動速度：約20秒
■ローカル設定
なし（すべて集中管理）

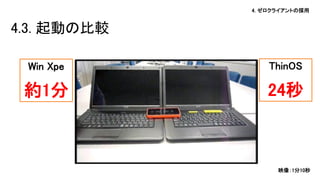

4.3. 起動の比較
映像：1分10秒
Win Xpe 約1分
ThinOS
24秒

保守管理工数を削減
クライアントの設定をすべて遠隔からできる。
クライアントの設定情報を集中管理できる。
より快適な利用者環境を実現
ログオン画面が表示されるまでの時間が短い。
リモートのログオフとほぼ同時にローカルのシャットダウンが可能。
4.4. ゼロクライアントの利点

クライアントの設定をすべて遠隔からできる。
ファームウェア(OS)の更新
無線LANの設定
証明書の配布
マウスや画面、ボリュームの設定などなど

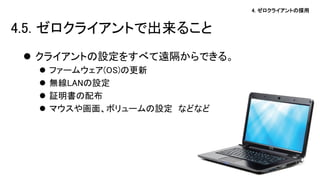

4.5. ゼロクライアントで出来ること

4.6. ゼロクライアントの設定のながれ
やりたいこと
ホスト名の設定
無線LANの設定
左利きマウスの設定
ファームウェアの更新
やること
箱から出す
有線LANにつなぐ
電源を入れる
終了

4. ゼロクライアントの採用 – 4.6. ゼロクライアントの設定
4.6.1. 起動の様子
00:00 起動 ↓ ホスト名設定 ↓ 00:40 再起動 ↓ 証明書設定無線LAN設定 ↓ 00:55 再起動 ↓ ファーム更新 ↓ 02:40 再起動 ↓ 設定ロード ↓ 02:55 設定終了

5. ICカード認証の採用
5.1. ICカード認証の選定
5.2. ICカードの多目的利用
5.3. ICカード認証の利点
5.4. Active Directoryとの連携
5.5. 認証履歴の管理
5.6. ICカードログオンの様子

5.1. ICカード認証の選定
ジャパンシステム
既存非接触ICカード(Felica)を回収せずに利用可能
ActiveDirectoryと連携可能
XenApp対応可能
認証履歴の保持が可能

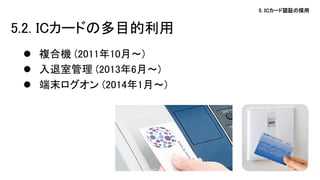

5.2. ICカードの多目的利用
複合機 (2011年10月～)
入退室管理 (2013年6月～)
端末ログオン (2014年1月～)

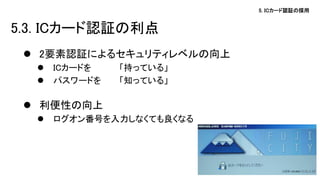

5.3. ICカード認証の利点
2要素認証によるセキュリティレベルの向上
ICカードを「持っている」
パスワードを「知っている」
利便性の向上
ログオン番号を入力しなくても良くなる

5.4. ActiveDirectoryとの連携
既存ADのスキーマ拡張不要
私書箱エリアにIDmを格納

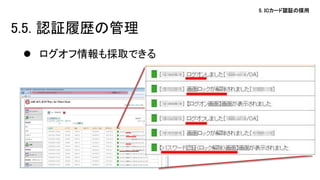

5.5. 認証履歴の管理
ログオフ情報も採取できる

5.6. ICカードログオンの様子
映像：25秒

6. システムの概要とポイント
6.1. いままでの導入経緯
6.2. システムの概要
6.3. システムのポイント

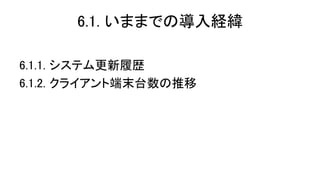

6.1. いままでの導入経緯
6.1.1. システム更新履歴
6.1.2. クライアント端末台数の推移

2001年
■サーバー
　MetaFrame 1.8
　デスクトップ提供　　54台
　アプリケーション提供　　19台
■クライアント
　Windows CE 　　1,200台
2007年
■サーバー
　Citrix Presentation Server 4.5
　Ardence Server Edition 4.1
　アプリケーション提供　　17台
　Windows Embedded 　　1,900台
2013年
■サーバー
　XenServer 6.2
　XenApp 6.5 FP2
　Provisioning Services 7.0
　アプリケーション提供　　　8台
　WTOS 8.x 　　1,950台
　Windows Embedded 　　350台
6. システムの概要とポイント – 6.1. いままでの導入経緯
6.1.1. システム更新履歴

6. システムの概要とポイント – 6.1. いままでの導入経緯
6.1.2. クライアント端末台数の推移
0台
500台
1,000台
1,500台
2,000台
2,500台
ThinOS
WindowsXPe
WindowsCE

6.2. システムの概要
6.2.1. 使用テクノロジ
6.2.2. サーバー側
6.2.3. クライアント側
6.2.4. ネットワーク
6.2.5. 規模および構成
6.2.6. コスト

6. システムの概要とポイント – 6.2. システムの概要

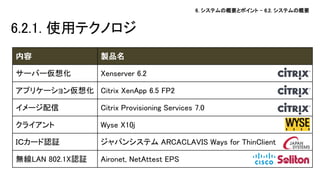

6.2.1. 使用テクノロジ
内容
製品名
サーバー仮想化
Xenserver 6.2
アプリケーション仮想化
Citrix XenApp 6.5 FP2
イメージ配信
Citrix Provisioning Services 7.0
クライアント
Wyse X10j
ＩＣカード認証
ジャパンシステム ARCACLAVIS Ways for ThinClient
無線LAN 802.1X認証
Aironet, NetAttest EPS

6.2.2. サーバー側

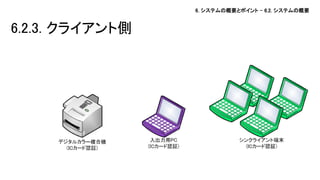

6.2.3. クライアント側

6.2.4. ネットワーク（本庁）
無線LANの採用
認証プロトコルはEAP-TLS (IEEE802.1X)

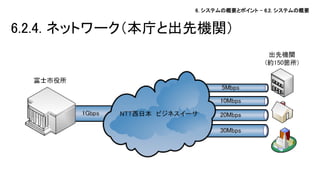

6.2.4. ネットワーク（本庁と出先機関）

6.2.5. 規模および構成（その1）
内容
導入規模
クライアント端末
ゼロコンフィグノート型 1,950台
物理サーバ
ブレードタイプ 48台
ネットワーク
10Gbps
ストレージ
50T

6.2.5. 規模および構成（その2）

6.2.6. コスト
導入年
仮想テクノロジ
コスト
2001年
MetaFrame 1.8
10,000円
2007年
Presentation Server 4.5
9,900円
2013年
XenApp 6.5
7,750円
※ 2013年のコストには、コールセンター費用を含む。
１台当たりの税込月額費用

6. システムの概要とポイント
6.3. システムのポイント
快適に動く
PVSライトキャッシュ設置場所はローカルメモリとする。
高速ストレージを用意する(iStorage M700 [SSD]を採用する）。
レガシーアプリケーションを延命
Office 2003 (32bit)、Office 2007 (32bit)も配信する。
運用・保守コストを最小化
XenAppイメージをPVSで配信する。
ゼロクライアントを採用する。
コールセンターがすべての問い合わせの一次対応をする。
（更新対象以外の別業務の一次受付も範囲内とする。）

7. 近い将来への構想
7.1. 業務継続性の向上
7.2. プライベートクラウド基盤の整備

7.1. 業務継続性の向上
これまで
ノート型ゼロクライアント
PoE無線アクセスポイント
これから
データセンターへの移設(2015年1月)

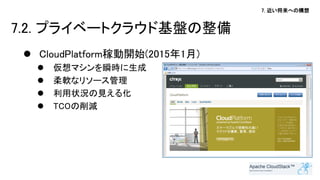

7.2. プライベートクラウド基盤の整備
CloudPlatform稼動開始(2015年1月)
仮想マシンを瞬時に生成
柔軟なリソース管理
利用状況の見える化
TCOの削減
