Amazon WorkSpacesによるワークスタイル改革

クラウドデスクトップサービス
Amazon WorkSpacesによるワークス
タイルの改革
Amazon Data Services Japan
Genta Watanabe

Agenda
1
仮想デスクトップ実現の方式
2
Amazon WorkSpaces
3
Amazon Zocaloとの連携
4
まとめ

Amazon EBS
Amazon SES
AWS Elastic
Beanstalk
AWS
CloudFormation
Elastic Load
Balancing Amazon
Amazon SNS
AWS Identity
& Access
Management
Auto Scaling
Amazon VPC
Amazon RDS
ElastiCache
AWS Direct
Connect
GovCloud
2008 2009 2010 2011
AWS Storage
Gateway
Amazon
Dynamo DB
Amazon
CloudSearch
Amazon SWF
Amazon Route 53
Amazon Glacier
Amazon Redshift
Amazon Elastic
Transcoder
AWS OpsWorks
Amazon
CloudHSM
Amazon
AppStream
Amazon
CloudTrail
Amazon
WorkSpaces
Amazon Kinesis
AWS Data
Pipeline

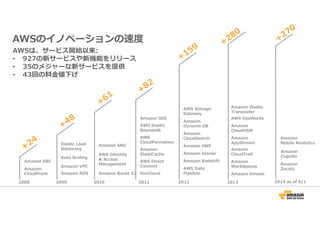

AWSのイノベーションの速度
2012 2013
AWSは、サービス開始以来:
• 927の新サービスや新機能をリリース
• 35のメジャーな新サービスを提供
• 43回の料⾦値下げ
Amazon
Mobile Analytics
Amazon
Cognito
2014 as of 8/1
Amazon
CloudFront
Amazon
Zocalo

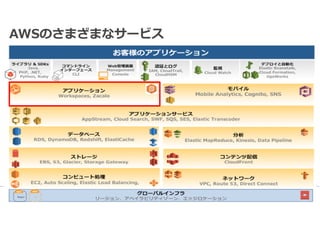

AWSのさまざまなサービス

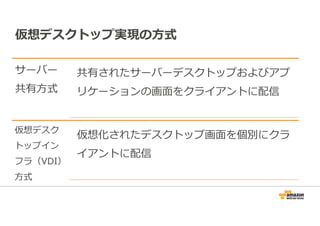

仮想デスクトップ実現の方式
サーバー
共有方式
共有されたサーバーデスクトップおよびアプ
リケーションの画面をクライアントに配信
仮想デスク
トップイン
フラ（VDI）
方式
仮想化されたデスクトップ画面を個別にクラ
イアントに配信

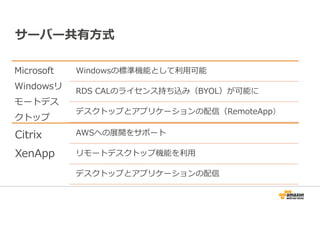

サーバー共有方式
Microsoft
Windowsリ
モートデス
クトップ
Windowsの標準機能として利⽤可能
RDS CALのライセンス持ち込み（BYOL）が可能に
デスクトップとアプリケーションの配信（RemoteApp）
Citrix
XenApp
AWSへの展開をサポート
リモートデスクトップ機能を利⽤
デスクトップとアプリケーションの配信

仮想デスクトップインフラ（VDI）方式
Citrix
XenDesktop
AWSへの展開をサポート
デスクトップとアプリケーションの配信（XenApp）
サーバーOSを利⽤可能（サーバーVDI）
Amazon
WorkSpaces
AWSで動作するフルマネージド型の仮想デスクトップサービス
デスクトップの配信
サーバーOSを利⽤

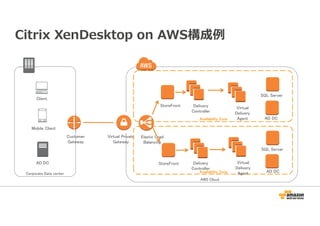

Citrix XenDesktop on AWS構成例
AWS Cloud
Corporate Data center
Customer
Gateway
Virtual Private
Gateway
AAAAvvvvaaaaiiiillllaaaabbbbiiiilllliiiittttyyyy ZZZZoooonnnneeee
StoreFront
Elastic Load
Balancing
StoreFront
Delivery
Controller
Delivery
Controller
Virtual
Delivery
Agent
SQL Server
AD DC
Virtual
Delivery
Agent AD DC
Client
Mobile Client
AD DC
SQL Server

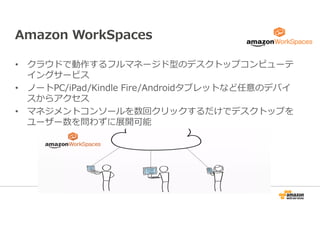

Amazon WorkSpaces
• クラウドで動作するフルマネージド型のデスクトップコンピューテ
イングサービス
• ノートPC/iPad/Kindle Fire/Androidタブレットなど任意のデバイ
スからアクセス
• マネジメントコンソールを数回クリックするだけでデスクトップを
ユーザー数を問わずに展開可能

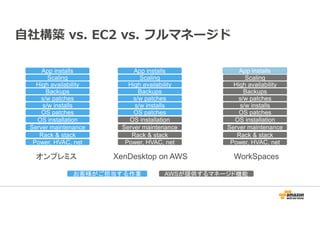

自社構築vs. EC2 vs. フルマネージド
App installs
Scaling
High availability
Backups
s/w patches
s/w installs
OS patches
OS installation
Server maintenance
Rack & stack
Power, HVAC, net
App installs
Scaling
High availability
Backups
s/w patches
s/w installs
OS patches
OS installation
Server maintenance
Rack & stack
Power, HVAC, net
App installs
Scaling
High availability
Backups
s/w patches
s/w installs
OS patches
OS installation
Server maintenance
Rack & stack
Power, HVAC, net
オンプレミスXenDesktop on AWS WorkSpaces
お客様がご担当する作業AWSが提供するマネージド機能

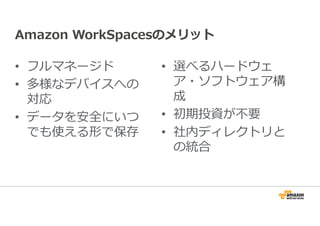

Amazon WorkSpacesのメリット
• フルマネージド
• 多様なデバイスへの
対応
• データを安全にいつ
でも使える形で保存
• 選べるハードウェ
ア・ソフトウェア構
成
• 初期投資が不要
• 社内ディレクトリと
の統合

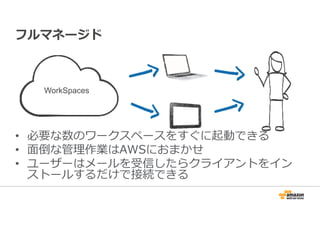

フルマネージド
WorkSpaces
• 必要な数のワークスペースをすぐに起動できる
• 面倒な管理作業はAWSにおまかせ
• ユーザーはメールを受信したらクライアントをイン
ストールするだけで接続できる

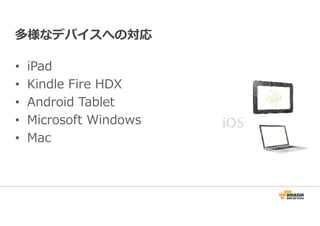

多様なデバイスへの対応
• iPad
• Kindle Fire HDX
• Android Tablet
• Microsoft Windows
• Mac

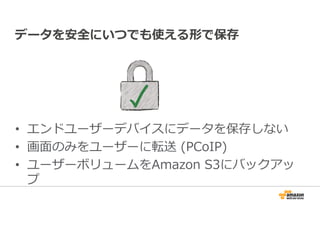

データを安全にいつでも使える形で保存
• エンドユーザーデバイスにデータを保存しない
• 画面のみをユーザーに転送(PCoIP)
• ユーザーボリュームをAmazon S3にバックアッ
プ

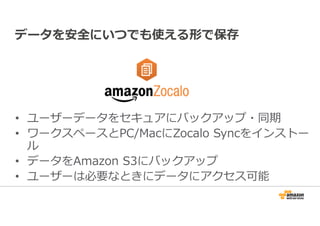

データを安全にいつでも使える形で保存
• ユーザーデータをセキュアにバックアップ・同期
• ワークスペースとPC/MacにZocalo Syncをインストー
ル
• データをAmazon S3にバックアップ
• ユーザーは必要なときにデータにアクセス可能

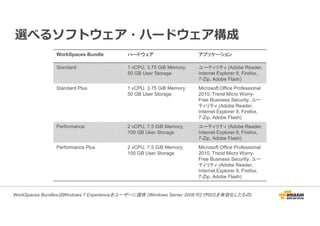

選べるソフトウェア・ハードウェア構成
WorkSpaces Bundle ハードウェアアプリケーション
Standard 1 vCPU, 3.75 GiB Memory,
50 GB User Storage
ユーティリティ(Adobe Reader,
Internet Explorer 9, Firefox,
7-Zip, Adobe Flash)
Standard Plus 1 vCPU, 3.75 GiB Memory,
50 GB User Storage
Microsoft Office Professional
2010, Trend Micro Worry-
Free Business Security, ユー
ティリティ(Adobe Reader,
7-Zip, Adobe Flash)
Performance 2 vCPU, 7.5 GiB Memory,
100 GB User Storage
ユーティリティ(Adobe Reader,
7-Zip, Adobe Flash)
Performance Plus 2 vCPU, 7.5 GiB Memory,
100 GB User Storage
Microsoft Office Professional
2010, Trend Micro Worry-
Free Business Security, ユー
ティリティ(Adobe Reader,
7-Zip, Adobe Flash)
WorkSpaces BundlesはWindows 7 Experienceをユーザーに提供(Windows Server 2008 R2でRDSを有効化したもの).

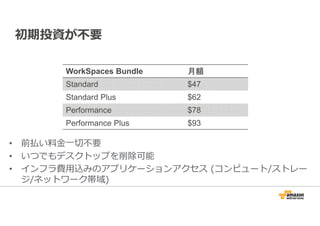

初期投資が不要
WorkSpaces Bundle 月額
Standard $47
Standard Plus $62
Performance $78
Performance Plus $93
• 前払い料⾦⼀切不要
• いつでもデスクトップを削除可能
• インフラ費⽤込みのアプリケーションアクセス(コンピュート/ストレー
ジ/ネットワーク帯域)

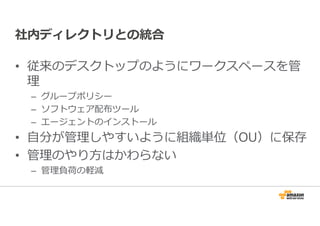

社内ディレクトリとの統合
• 従来のデスクトップのようにワークスペースを管
理
– グループポリシー
– ソフトウェア配布ツール
– エージェントのインストール
• ⾃分が管理しやすいように組織単位（OU）に保存
• 管理のやり方はかわらない
– 管理負荷の軽減

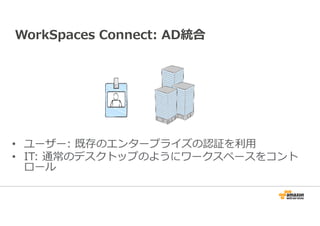

WorkSpaces Connect: AD統合
• ユーザー: 既存のエンタープライズの認証を利⽤
• IT: 通常のデスクトップのようにワークスペースをコント
ロール

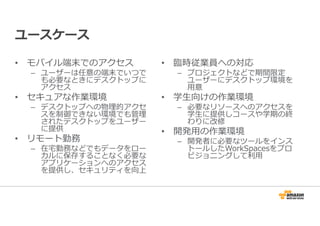

ユースケース
• モバイル端末でのアクセス
– ユーザーは任意の端末でいつで
も必要なときにデスクトップに
アクセス
• セキュアな作業環境
– デスクトップへの物理的アクセ
スを制御できない環境でも管理
されたデスクトップをユーザー
に提供
• リモート勤務
– 在宅勤務などでもデータをロー
カルに保存することなく必要な
アプリケーションへのアクセス
を提供し、セキュリティを向上
• 臨時従業員への対応
– プロジェクトなどで期間限定
ユーザーにデスクトップ環境を
⽤意
• 学生向けの作業環境
– 必要なリソースへのアクセスを
学生に提供しコースや学期の終
わりに改修
• 開発⽤の作業環境
– 開発者に必要なツールをインス
トールしたWorkSpacesをプロ
ビジョニングして利⽤

Amazon WorkSpacesセットアップ
Quick
Setup 必要な環境を自動的に作成
20分でWorkSpaceを利用可能
Advanced
Setup VPCやディレクトリの選択が可能
社内Active Directoryとの統合

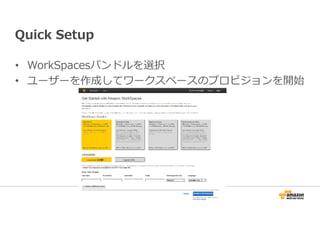

Quick Setup
• WorkSpacesバンドルを選択
• ユーザーを作成してワークスペースのプロビジョンを開始

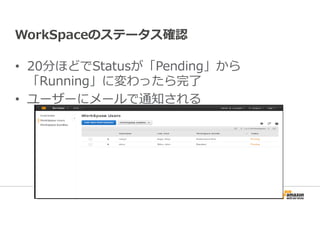

WorkSpaceのステータス確認
• 20分ほどでStatusが「Pending」から
「Running」に変わったら完了
• ユーザーにメールで通知される

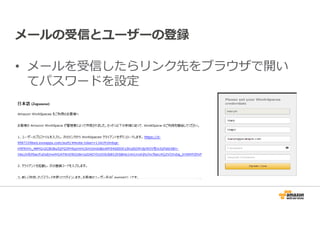

メールの受信とユーザーの登録
• メールを受信したらリンク先をブラウザで開い
てパスワードを設定

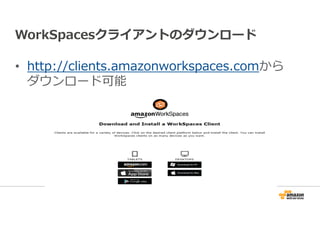

WorkSpacesクライアントのダウンロード
• http://clients.amazonworkspaces.comから
ダウンロード可能

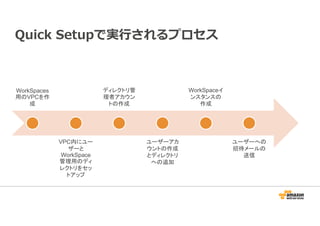

Quick Setupで実⾏されるプロセス
WorkSpaces
用のVPCを作
成
VPC内にユー
ザーと
WorkSpace
管理用のディ
レクトリをセッ
トアップ
ディレクトリ管
理者アカウン
トの作成
ユーザーアカ
ウントの作成
とディレクトリ
への追加
WorkSpaceイ
ンスタンスの
作成
ユーザーへの
招待メールの
送信

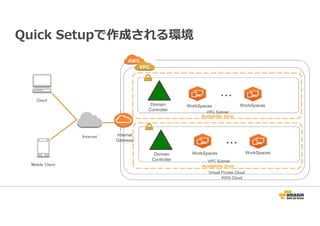

Quick Setupで作成される環境
・・・
VPC Subnet
Availability Zone
・・・
Availability Zone
Virtual Private Cloud
AWS Cloud
Internet
Gateway
Domain
Controller
VPC Subnet
Domain
Controller
WorkSpaces WorkSpaces
WorkSpaces WorkSpaces
Client
Mobile Client
Internet

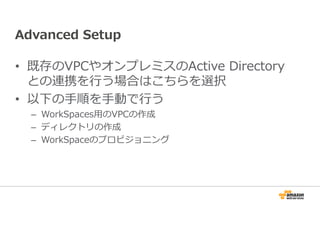

Advanced Setup
• 既存のVPCやオンプレミスのActive Directory
との連携を⾏う場合はこちらを選択
• 以下の⼿順を⼿動で⾏う
– WorkSpaces⽤のVPCの作成
– ディレクトリの作成
– WorkSpaceのプロビジョニング

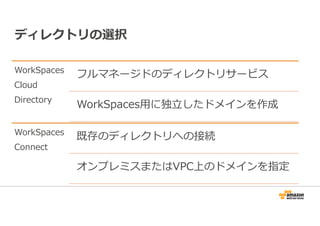

ディレクトリの選択
WorkSpaces
Cloud
Directory
フルマネージドのディレクトリサービス
WorkSpaces⽤に独⽴したドメインを作成
WorkSpaces
Connect
既存のディレクトリへの接続
オンプレミスまたはVPC上のドメインを指定

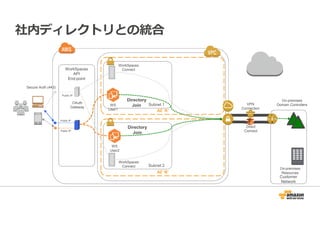

社内ディレクトリとの統合
Subnet 1
AZ ‘A’
Subnet 2
AZ ‘B’
WorkSpaces
API
End-point
Customer
Network
VPN
Connection
Public IP
OAuth
Gateway
Secure Auth (443)
Public IP
WS
User1
Public IP
WorkSpaces
Connect
WS
User2
On-premises
Domain Controllers
Directory
Join
Directory
Join
WorkSpaces
Connect
On-premises
Resources
Direct
Connect

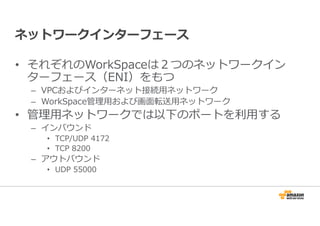

ネットワークインターフェース
• それぞれのWorkSpaceは２つのネットワークイン
ターフェース（ENI）をもつ
– VPCおよびインターネット接続⽤ネットワーク
– WorkSpace管理⽤および画面転送⽤ネットワーク
• 管理⽤ネットワークでは以下のポートを利⽤する
– インバウンド
• TCP/UDP 4172
• TCP 8200
– アウトバウンド
• UDP 55000

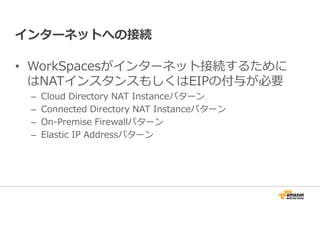

インターネットへの接続
• WorkSpacesがインターネット接続するために
はNATインスタンスもしくはEIPの付与が必要
– Cloud Directory NAT Instanceパターン
– Connected Directory NAT Instanceパターン
– On-Premise Firewallパターン
– Elastic IP Addressパターン

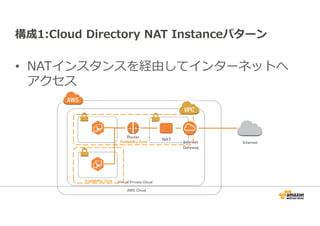

構成1:Cloud Directory NAT Instanceパターン
• NATインスタンスを経由してインターネットへ
アクセス
Router
Virtual AAAAvvvvaaaaiiiillllaaaabbbbiiiilllliiiittttyyyy ZZZZoooonnnneeee Private Cloud
AWS Cloud
NAT
Internet
Gateway
Internet

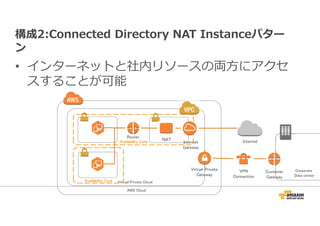

構成2:Connected Directory NAT Instanceパター
ン
• インターネットと社内リソースの両方にアクセ
スすることが可能
Router
AWS Cloud
NAT
Internet
Gateway
Internet
Virtual Private
Gateway
VPN
Connection
Customer
Gateway
Corporate
Data center

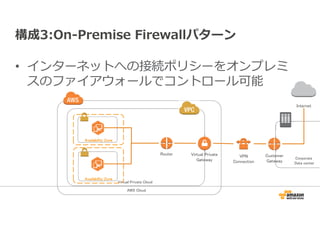

構成3:On-Premise Firewallパターン
• インターネットへの接続ポリシーをオンプレミ
スのファイアウォールでコントロール可能
Virtual Private Cloud
AWS Cloud
Router Virtual Private
Gateway
VPN
Connection
Customer
Gateway
Internet
Corporate
Data center

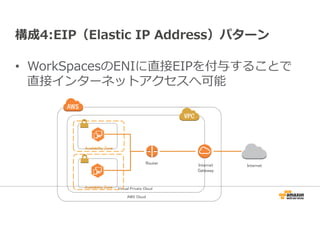

構成4:EIP（Elastic IP Address）パターン
• WorkSpacesのENIに直接EIPを付与することで
直接インターネットアクセスへ可能
AWS Cloud
Router Internet
Gateway
Internet

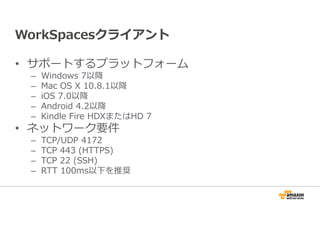

WorkSpacesクライアント
• サポートするプラットフォーム
– Windows 7以降
– Mac OS X 10.8.1以降
– iOS 7.0以降
– Android 4.2以降
– Kindle Fire HDXまたはHD 7
• ネットワーク要件
– TCP/UDP 4172
– TCP 443 (HTTPS)
– TCP 22 (SSH)
– RTT 100ms以下を推奨

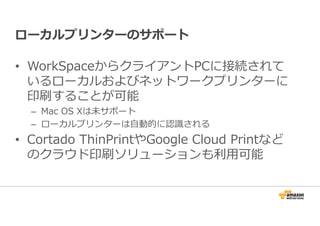

ローカルプリンターのサポート
• WorkSpaceからクライアントPCに接続されて
いるローカルおよびネットワークプリンターに
印刷することが可能
– Mac OS Xは未サポート
– ローカルプリンターは⾃動的に認識される
• Cortado ThinPrintやGoogle Cloud Printなど
のクラウド印刷ソリューションも利⽤可能

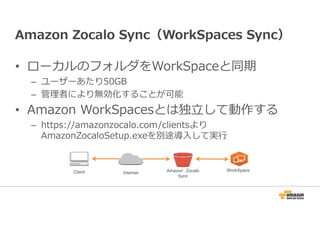

Amazon Zocalo Sync（WorkSpaces Sync）
• ローカルのフォルダをWorkSpaceと同期
– ユーザーあたり50GB
– 管理者により無効化することが可能
• Amazon WorkSpacesとは独⽴して動作する
– https://amazonzocalo.com/clientsより
AmazonZocaloSetup.exeを別途導⼊して実⾏
Client WorkSpace
Internet Amazon Zocalo
Sync

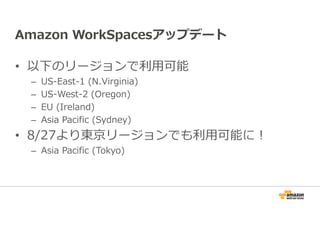

Amazon WorkSpacesアップデート
• 以下のリージョンで利⽤可能
– US-East-1 (N.Virginia)
– US-West-2 (Oregon)
– EU (Ireland)
– Asia Pacific (Sydney)
• 8/27より東京リージョンでも利⽤可能に！
– Asia Pacific (Tokyo)

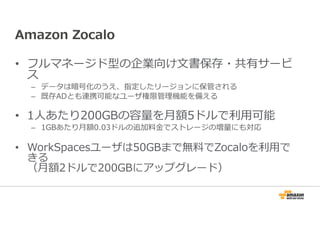

Amazon Zocalo
• フルマネージド型の企業向け文書保存・共有サービ
ス–
データは暗号化のうえ、指定したリージョンに保管される
– 既存ADとも連携可能なユーザ権限管理機能を備える
• 1人あたり200GBの容量を⽉額5ドルで利⽤可能
– 1GBあたり⽉額0.03ドルの追加料⾦でストレージの増量にも対応
• WorkSpacesユーザは50GBまで無料でZocaloを利⽤で
きる
（⽉額2ドルで200GBにアップグレード）

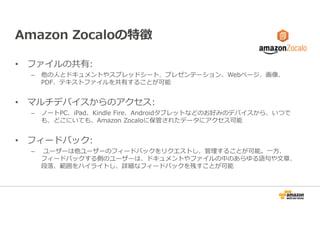

Amazon Zocaloの特徴
• ファイルの共有:
– 他の人とドキュメントやスプレッドシート、プレゼンテーション、Webページ、画像、
PDF、テキストファイルを共有することが可能
• マルチデバイスからのアクセス:
– ノートPC、iPad、Kindle Fire、Androidタブレットなどのお好みのデバイスから、いつで
も、どこにいても、Amazon Zocaloに保管されたデータにアクセス可能
• フィードバック:
– ユーザーは他ユーザーのフィードバックをリクエストし、管理することが可能。⼀方、
フィードバックする側のユーザーは、ドキュメントやファイルの中のあらゆる語句や文章、
段落、範囲をハイライトし、詳細なフィードバックを残すことが可能

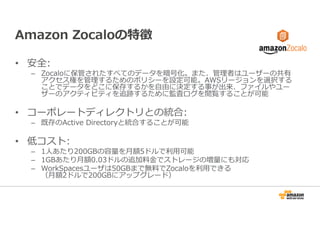

Amazon Zocaloの特徴
• 安全:
– Zocaloに保管されたすべてのデータを暗号化。また、管理者はユーザーの共有
アクセス権を管理するためのポリシーを設定可能。AWSリージョンを選択する
ことでデータをどこに保存するかを⾃由に決定する事が出来、ファイルやユー
ザーのアクティビティを追跡するために監査ログを閲覧することが可能
• コーポレートディレクトリとの統合:
– 既存のActive Directoryと統合することが可能
• 低コスト:
– 1人あたり200GBの容量を⽉額5ドルで利⽤可能
– 1GBあたり⽉額0.03ドルの追加料⾦でストレージの増量にも対応
– WorkSpacesユーザは50GBまで無料でZocaloを利⽤できる
（⽉額2ドルで200GBにアップグレード）

ユーザ利⽤イメージ(My Documents画面)

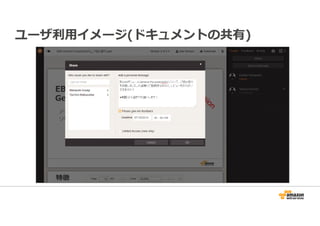

ユーザ利⽤イメージ(ドキュメントの共有)

ユーザ利⽤イメージ(フィードバック)

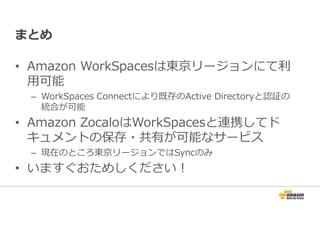

まとめ
• Amazon WorkSpacesは東京リージョンにて利
⽤可能
– WorkSpaces Connectにより既存のActive Directoryと認証の
統合が可能
• Amazon ZocaloはWorkSpacesと連携してド
キュメントの保存・共有が可能なサービス
– 現在のところ東京リージョンではSyncのみ
• いますぐおためしください！
