1. AWSマイスターシリーズ
～CloudFront ～
2012年6月11日
荒木 靖宏 (@ar1 )
プリンシパルソリューションアーキテクト

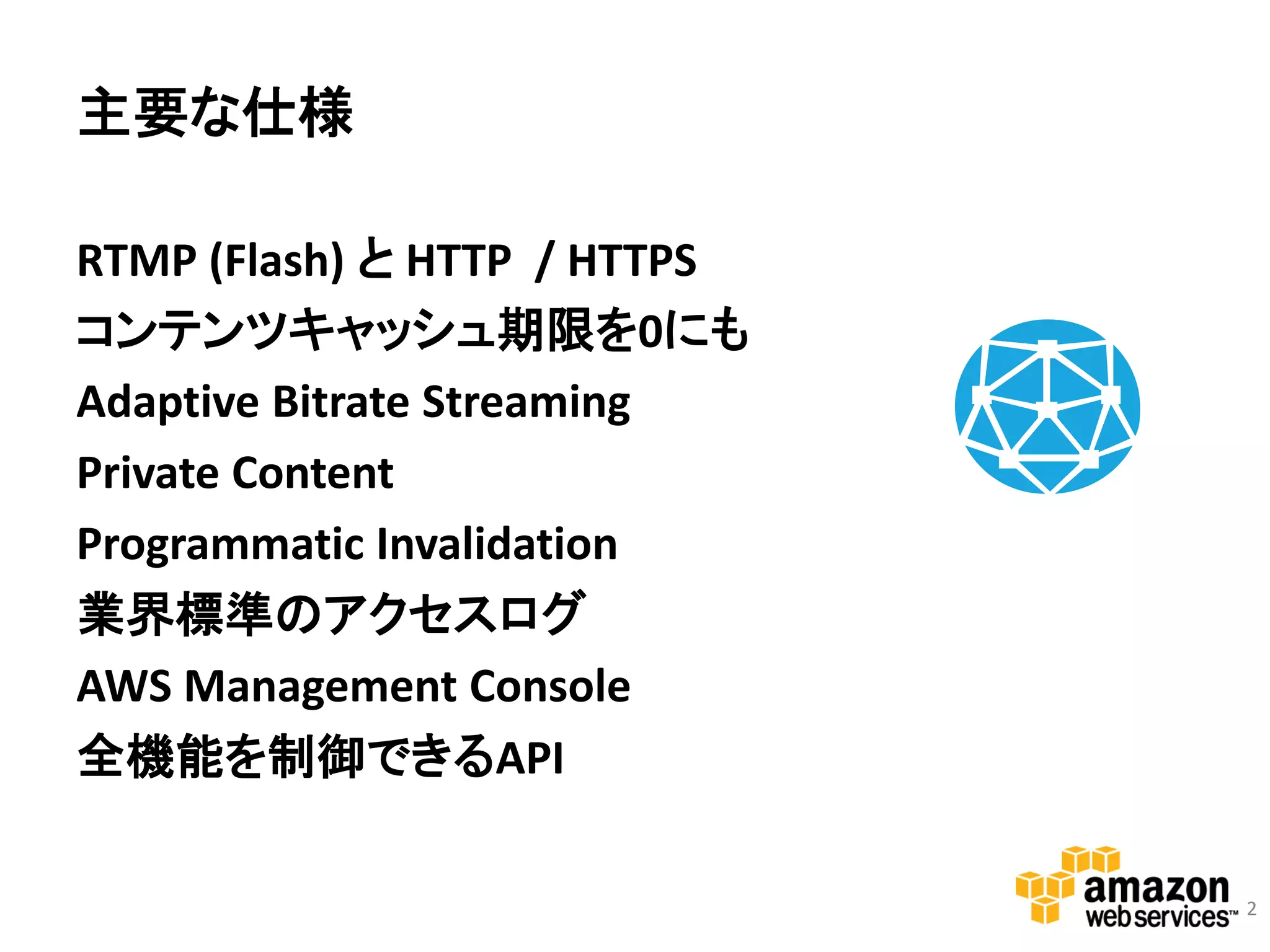

2. 主要な仕様
RTMP (Flash) と HTTP / HTTPS
コンテンツキャッシュ期限を0にも
Adaptive Bitrate Streaming
Private Content
Programmatic Invalidation Amazon CloudFront
業界標準のアクセスログ
AWS Management Console
全機能を制御できるAPI
2

3. 他社と比べたときのCloudFrontの特徴
コミットメントなし
 バンド幅、転送量、 期間など
オリジナルコンテンツにはHTTPでアクセス
 S3や、Webサーバ
FLVストリーミングも付加料金なし
 FLV ファイルはS3上に配置
その他S3との密接な連携
 ログやS3クライアント

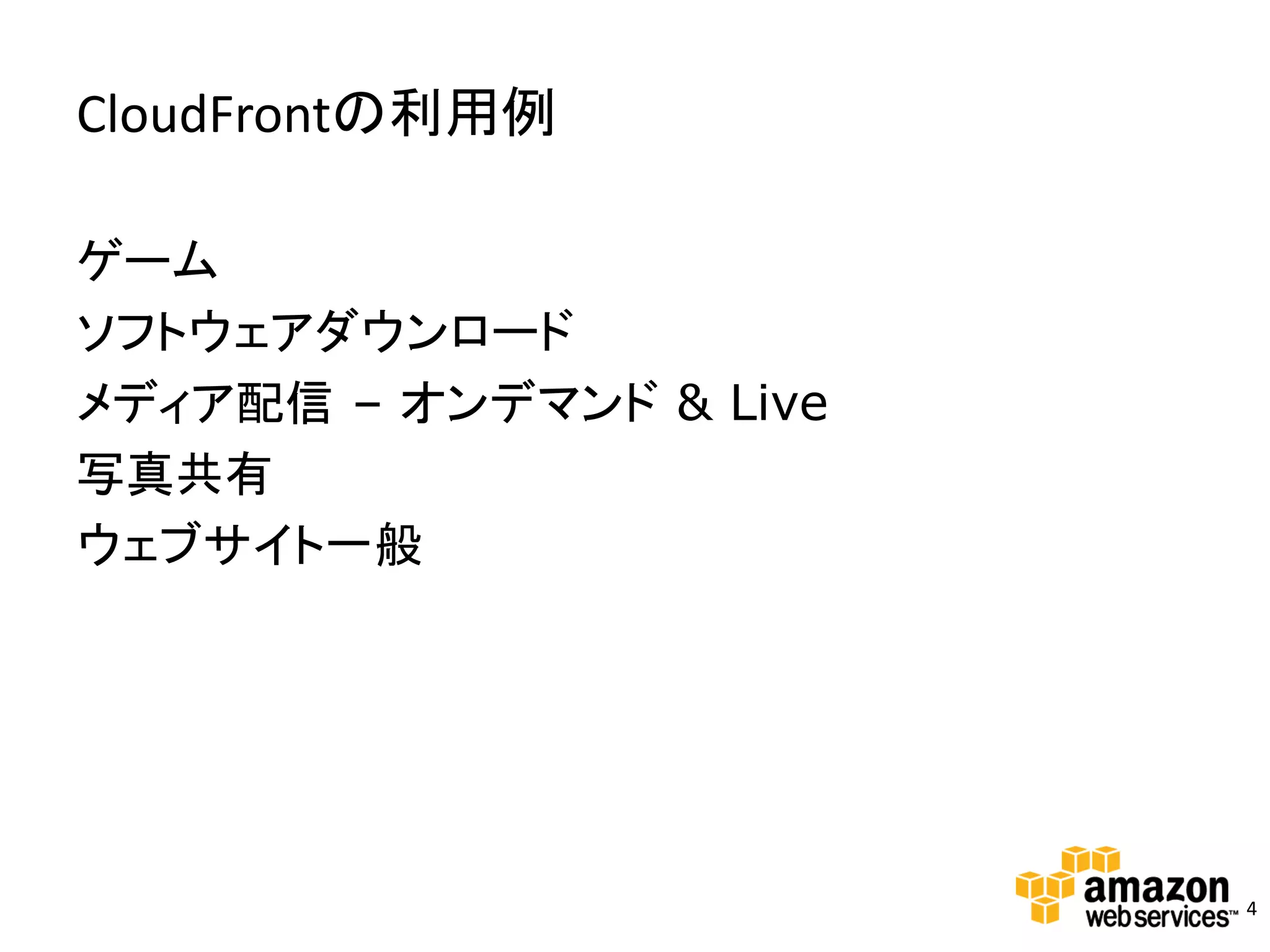

4. CloudFrontの利用例
ゲーム
ソフトウェアダウンロード
メディア配信 – オンデマンド & Live
写真共有
ウェブサイト一般
4

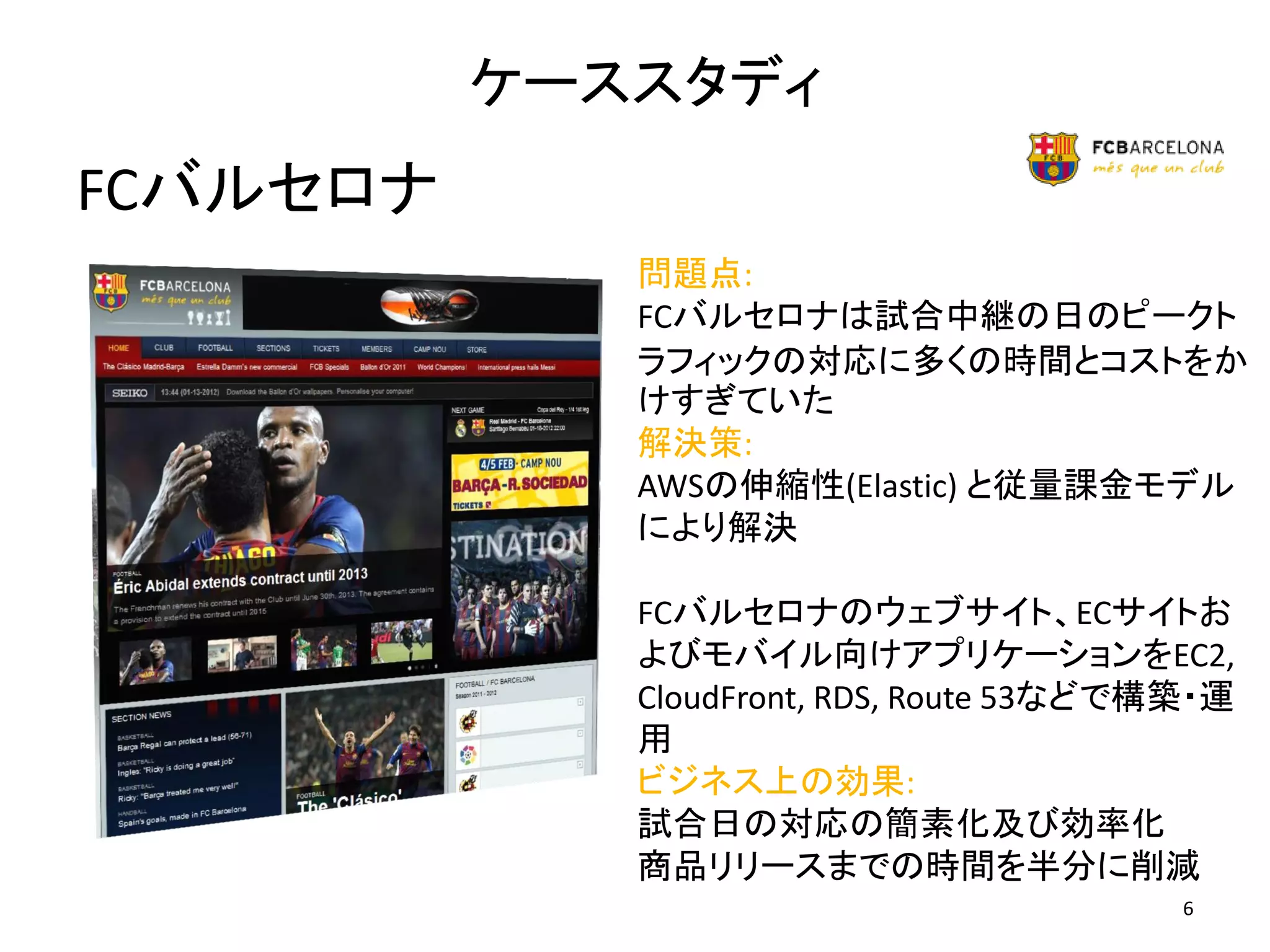

6. ケーススタディ
FCバルセロナ
問題点:
FCバルセロナは試合中継の日のピークト
ラフィックの対応に多くの時間とコストをか
けすぎていた
解決策:
AWSの伸縮性(Elastic) と従量課金モデル
により解決
FCバルセロナのウェブサイト、ECサイトお
よびモバイル向けアプリケーションをEC2,
CloudFront, RDS, Route 53などで構築・運
用
ビジネス上の効果:
試合日の対応の簡素化及び効率化
商品リリースまでの時間を半分に削減
6

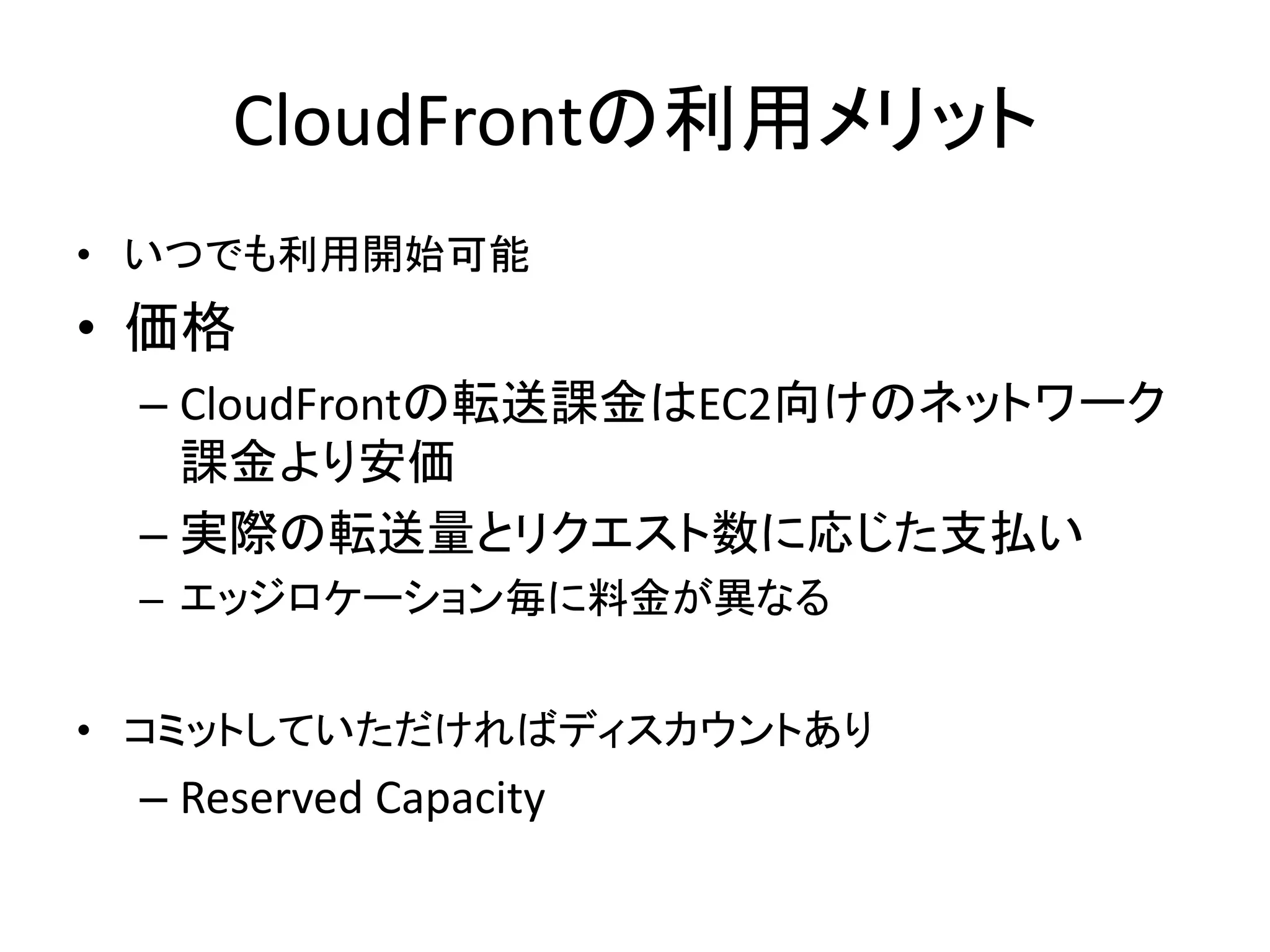

7. CloudFrontの利用メリット
• いつでも利用開始可能
• 価格
– CloudFrontの転送課金はEC2向けのネットワーク
課金より安価
– 実際の転送量とリクエスト数に応じた支払い
– エッジロケーション毎に料金が異なる
• 日本は0.201米ドル/GBから
• コミットしていただければディスカウントあり
– Reserved Capacity

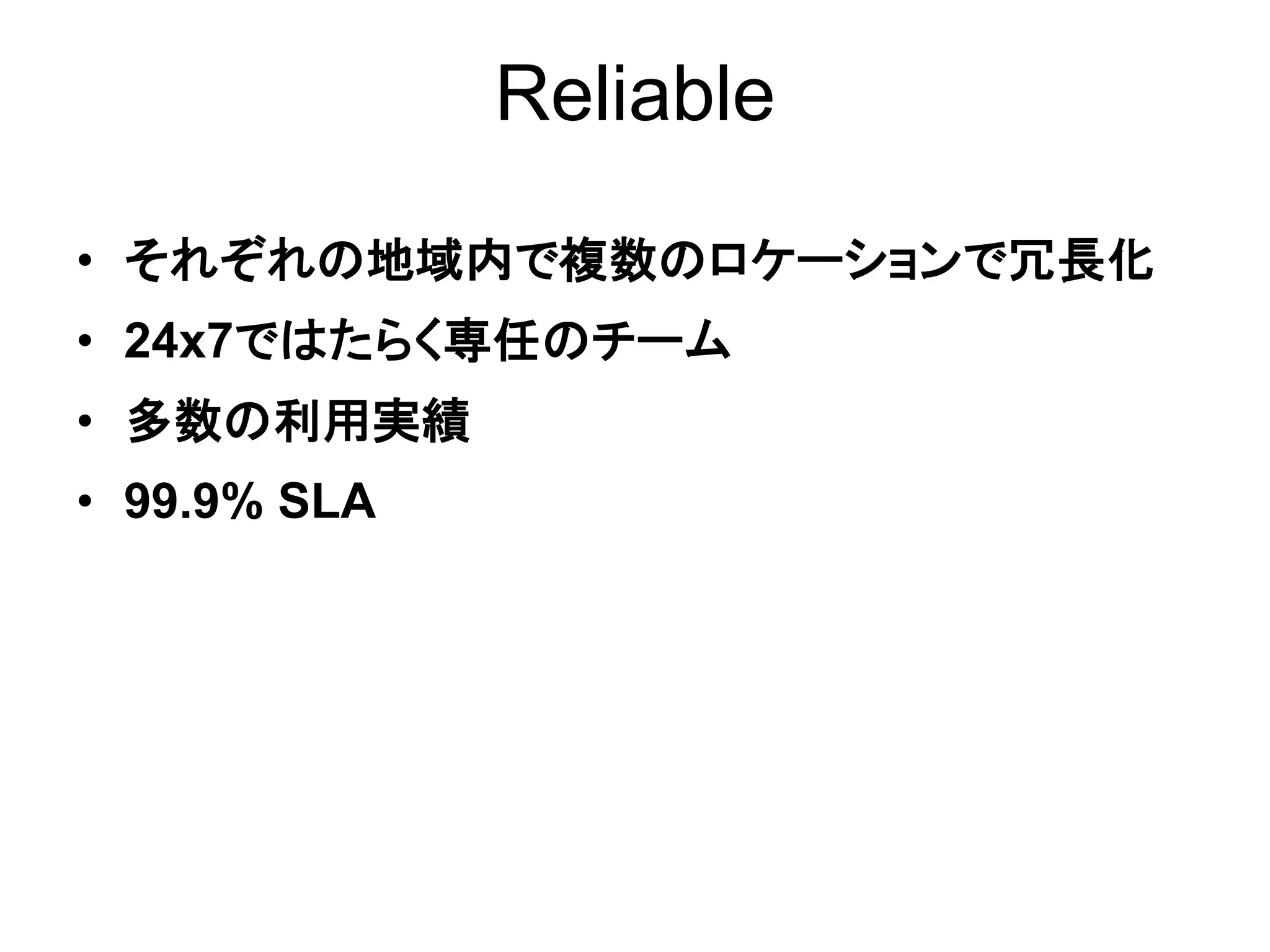

8. Reliable
• それぞれの地域内で複数のロケーションで冗長化
• 24x7ではたらく専任のチーム
• 多数の利用実績
• 99.9% SLA

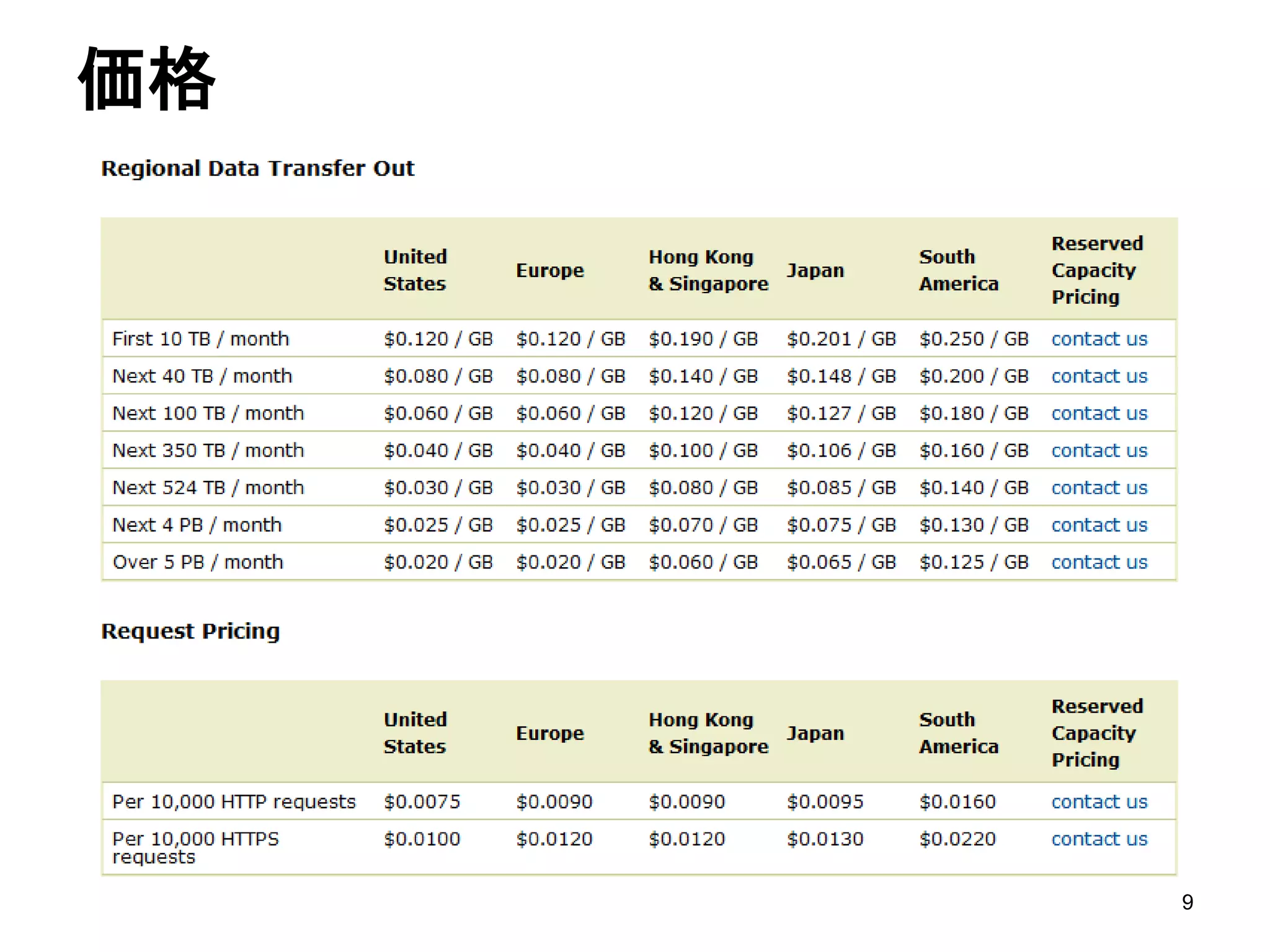

9. 価格
9

10. Dynamic Site Acceleration
10

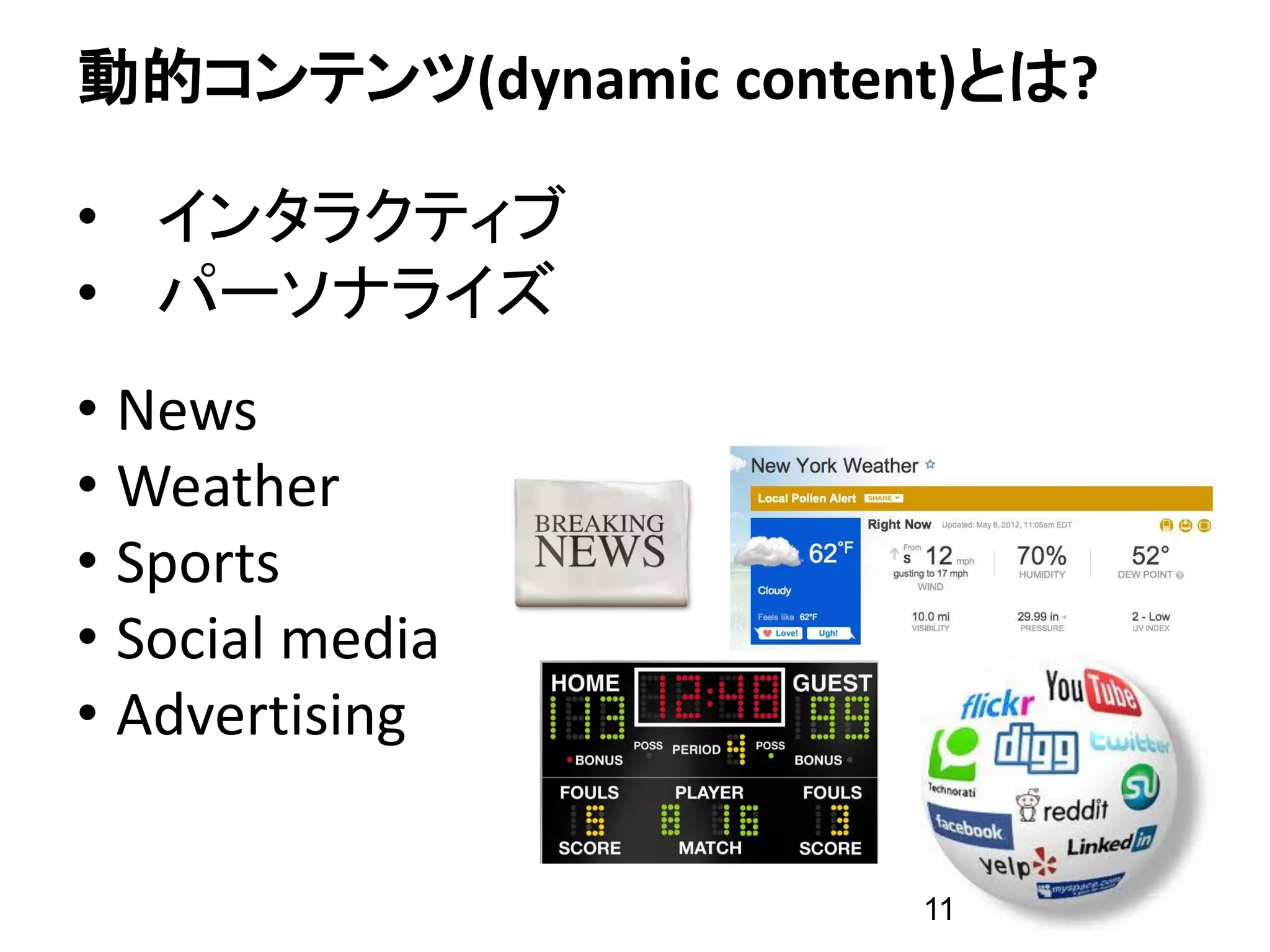

11. 動的コンテンツ(dynamic content)とは?
• インタラクティブ
• パーソナライズ
• News
• Weather
• Sports
• Social media
• Advertising
11

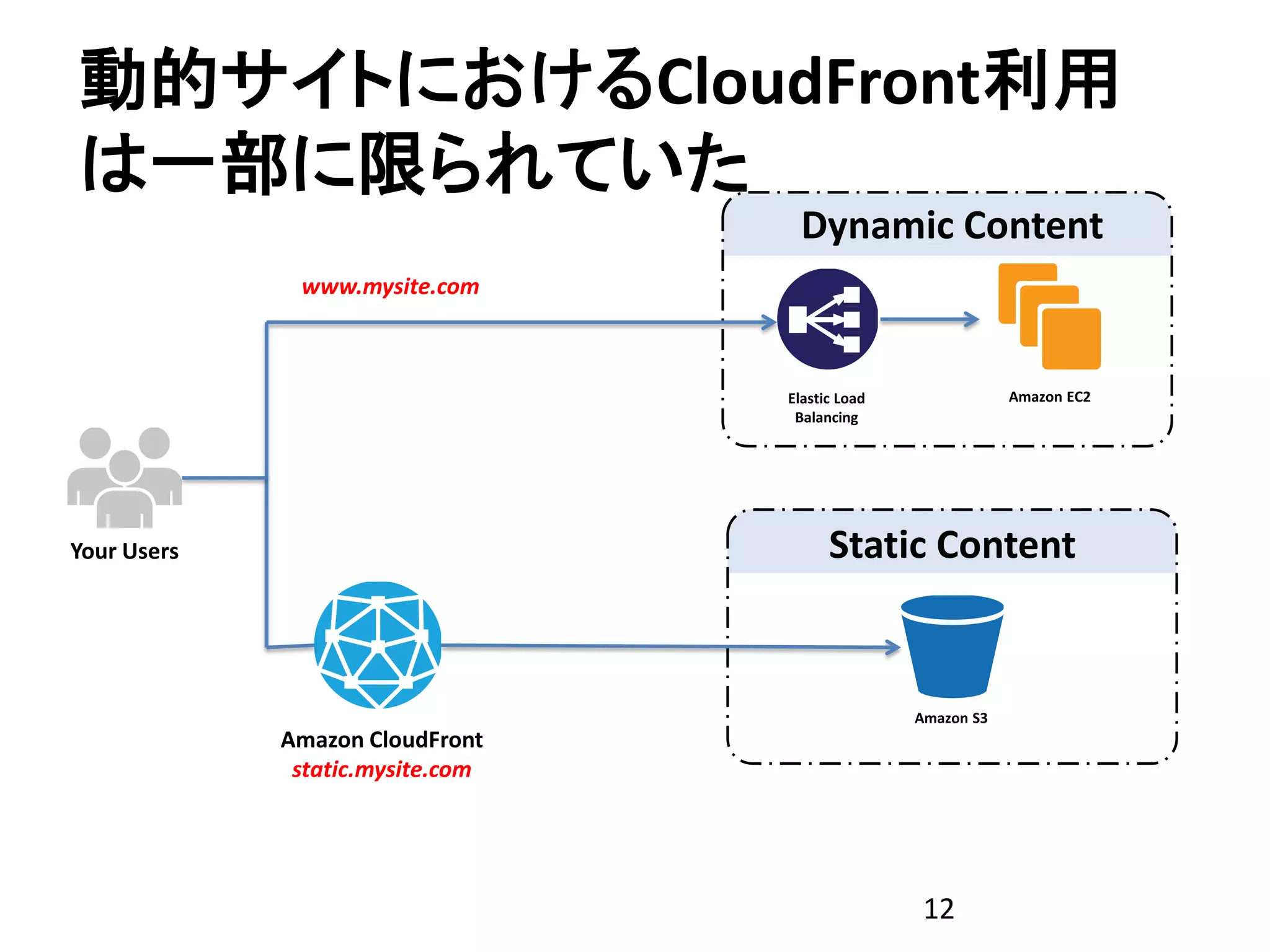

12. 動的サイトにおけるCloudFront利用
は一部に限られていた
Dynamic Content
www.mysite.com
Elastic Load Amazon EC2
Balancing
Your Users Static Content
Amazon S3
Amazon CloudFront
static.mysite.com
12

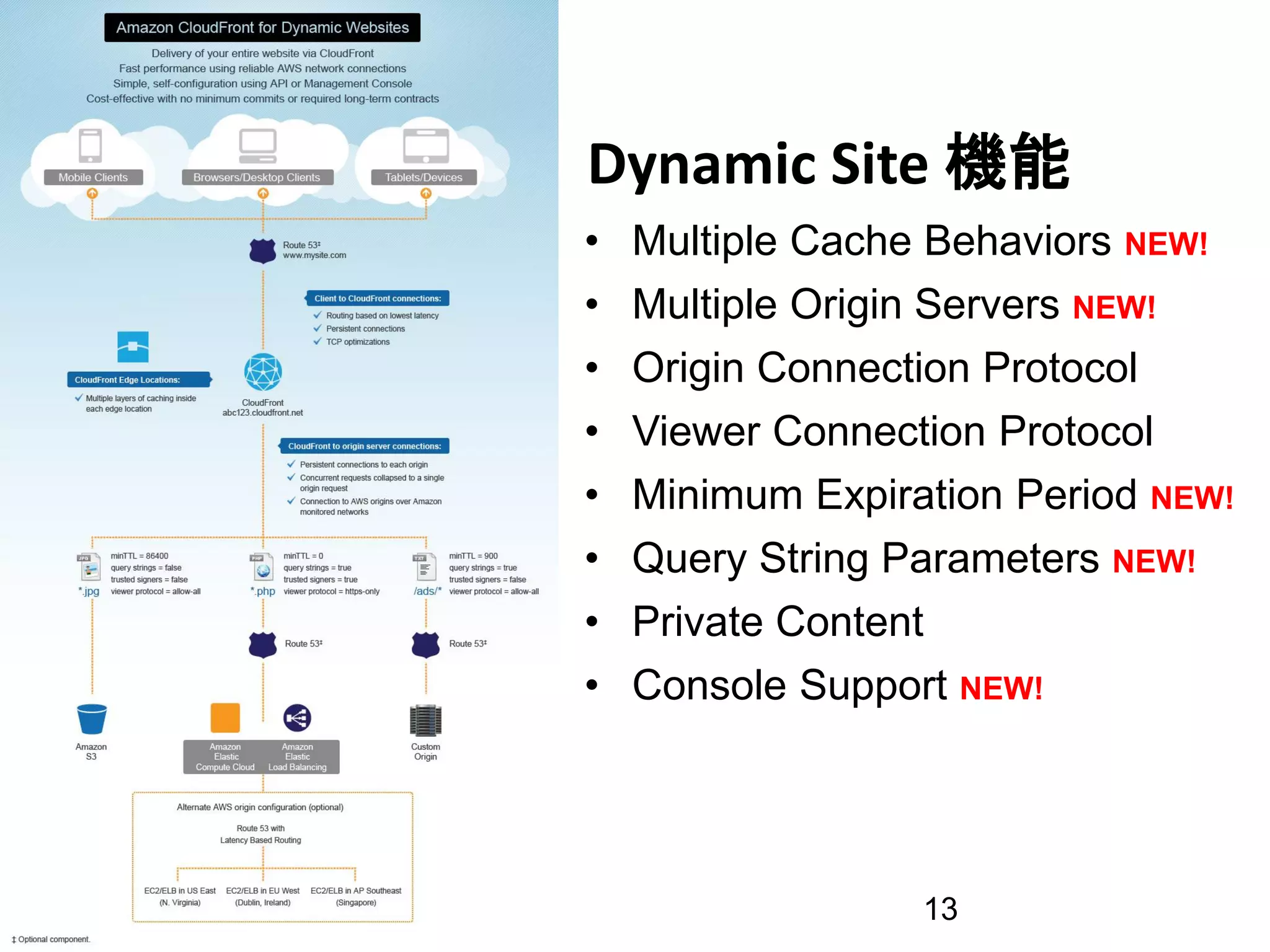

13. Dynamic Site 機能
• Multiple Cache Behaviors NEW!
• Multiple Origin Servers NEW!
• Origin Connection Protocol
• Viewer Connection Protocol
• Minimum Expiration Period NEW!
• Query String Parameters NEW!
• Private Content
• Console Support NEW!
13

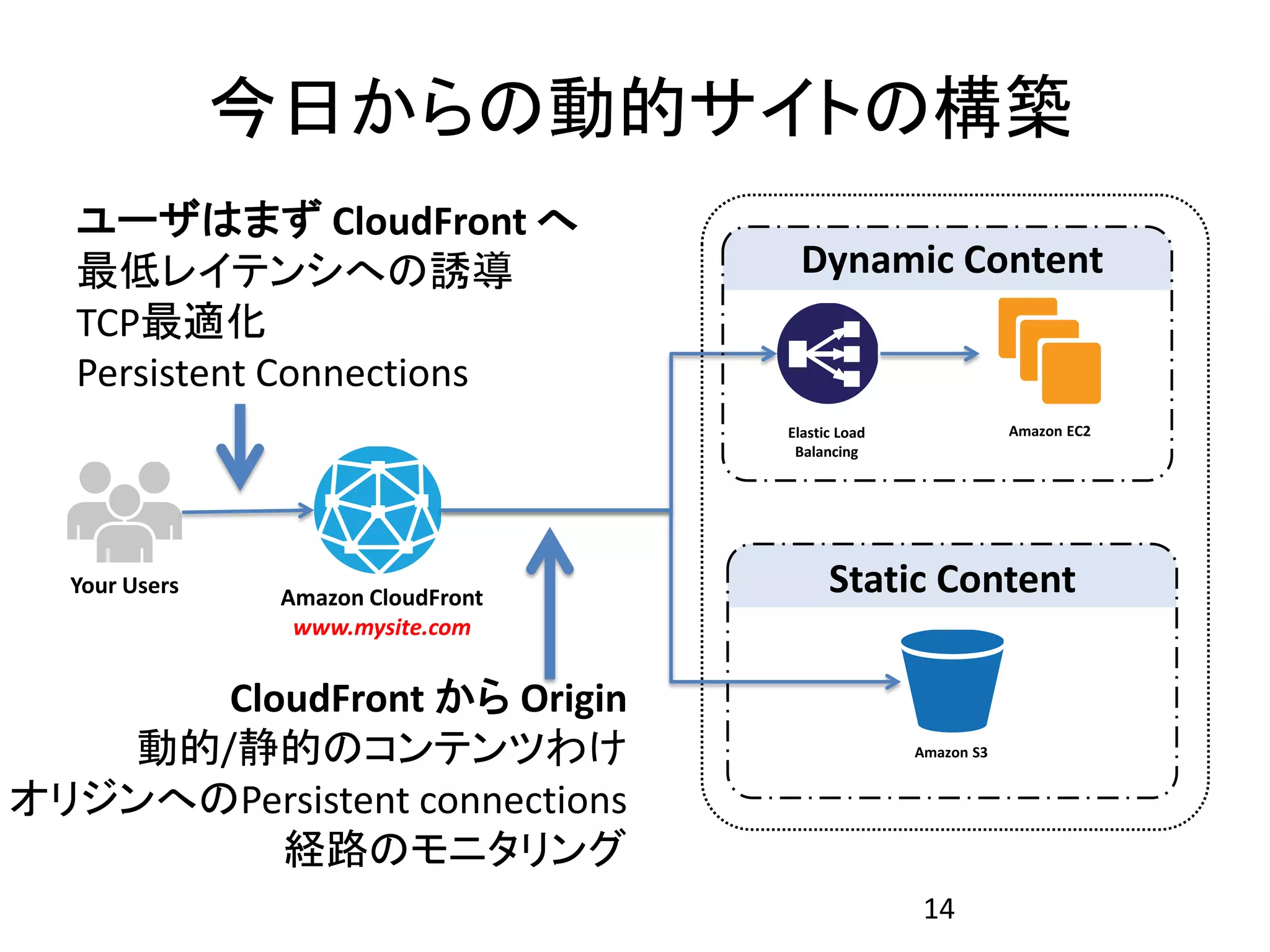

14. 今日からの動的サイトの構築
ユーザはまず CloudFront へ
最低レイテンシへの誘導 Dynamic Content
TCP最適化
Persistent Connections
Elastic Load Amazon EC2
Balancing
Your Users Amazon CloudFront
Static Content
www.mysite.com
CloudFront から Origin
動的/静的のコンテンツわけ Amazon S3
オリジンへのPersistent connections
経路のモニタリング
14

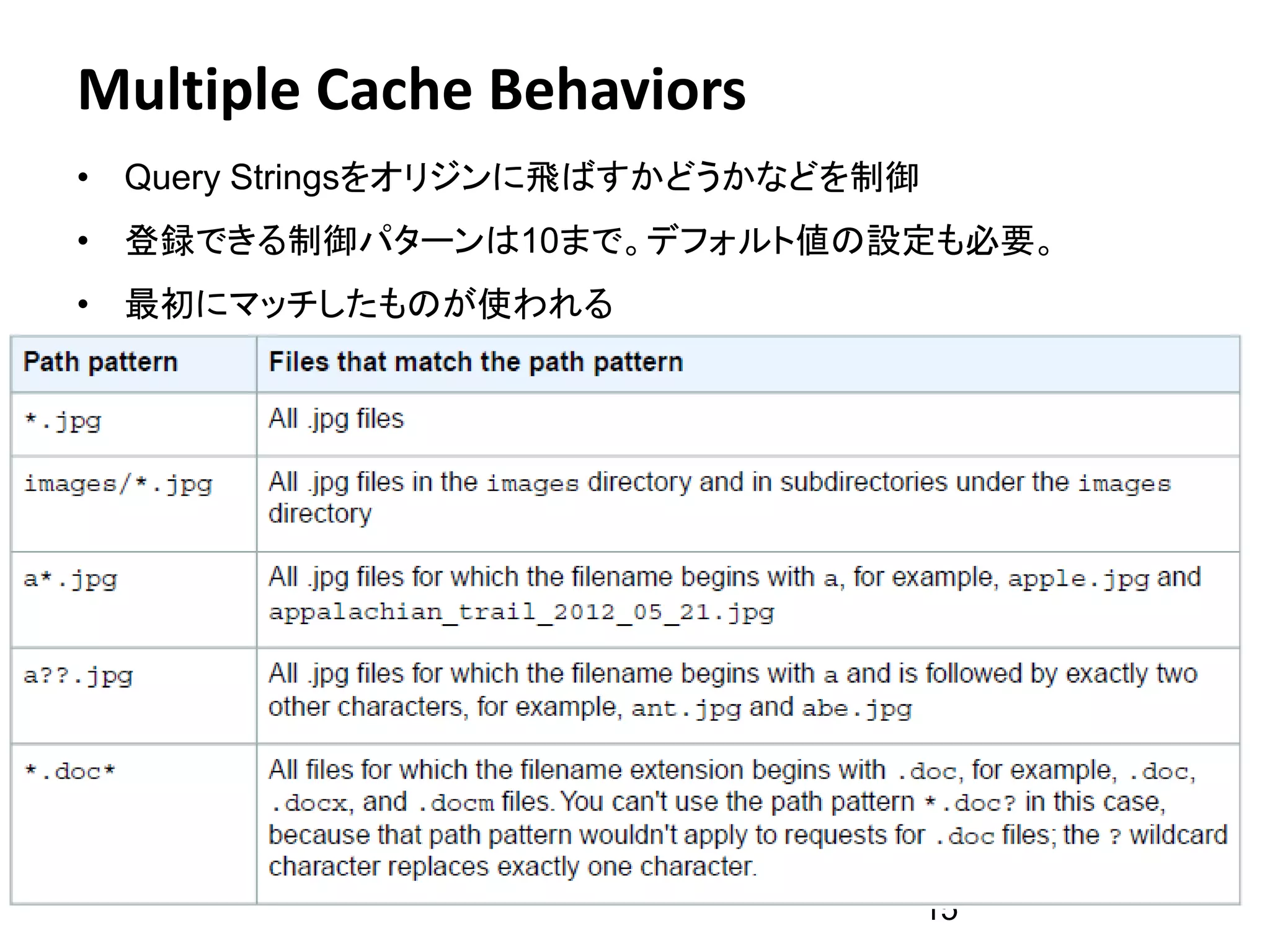

15. Multiple Cache Behaviors
• Query Stringsをオリジンに飛ばすかどうかなどを制御
• 登録できる制御パターンは10まで。デフォルト値の設定も必要。
• 最初にマッチしたものが使われる
15

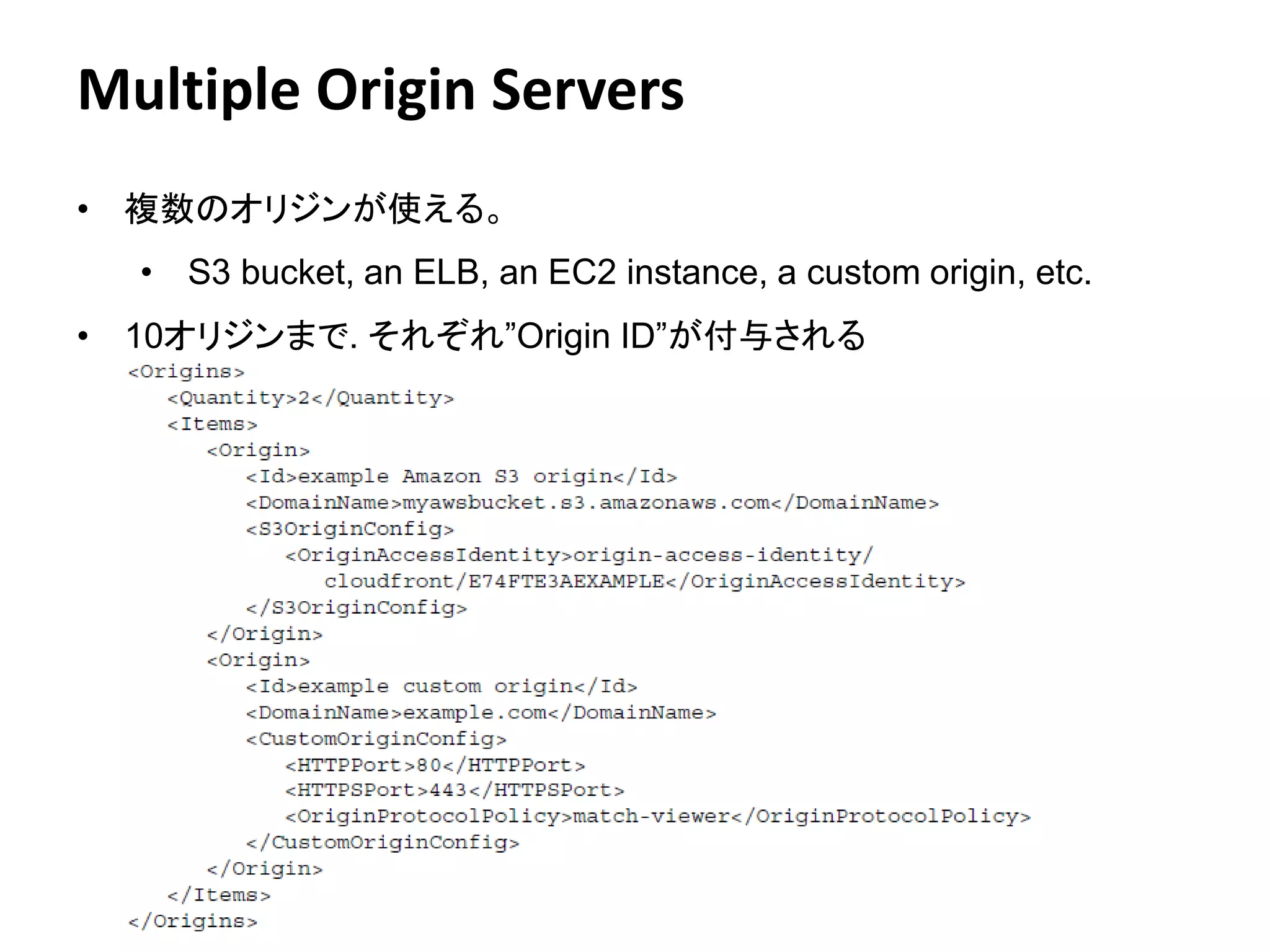

16. Multiple Origin Servers
• 複数のオリジンが使える。
• S3 bucket, an ELB, an EC2 instance, a custom origin, etc.
• 10オリジンまで. それぞれ”Origin ID”が付与される
Amazon Confidential 16

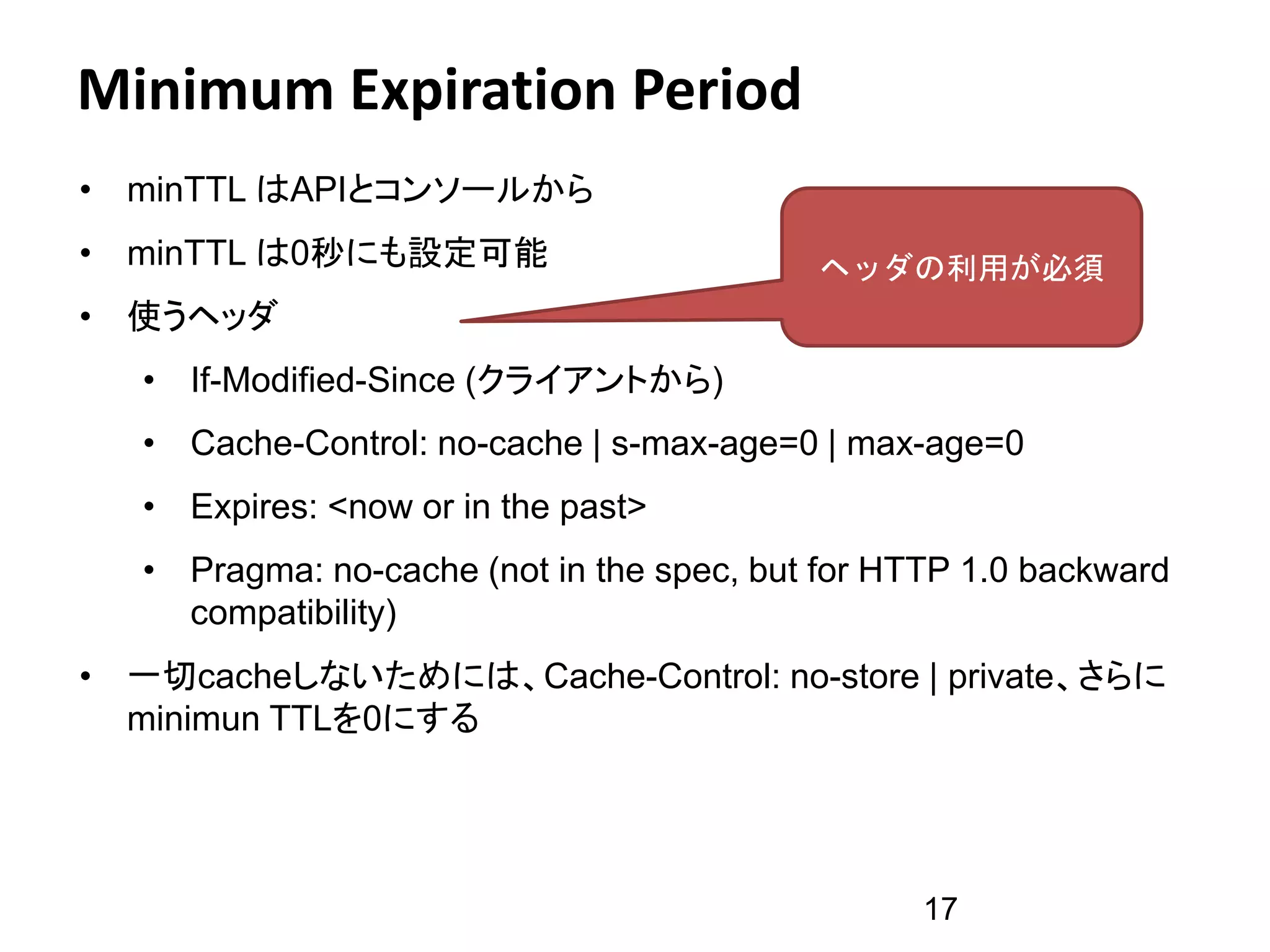

17. Minimum Expiration Period
• minTTL はAPIとコンソールから
• minTTL は0秒にも設定可能 ヘッダの利用が必須
• 使うヘッダ
• If-Modified-Since (クライアントから)
• Cache-Control: no-cache | s-max-age=0 | max-age=0
• Expires: <now or in the past>
• Pragma: no-cache (not in the spec, but for HTTP 1.0 backward
compatibility)
• 一切cacheしないためには、Cache-Control: no-store | private、さらに
minimun TTLを0にする
17

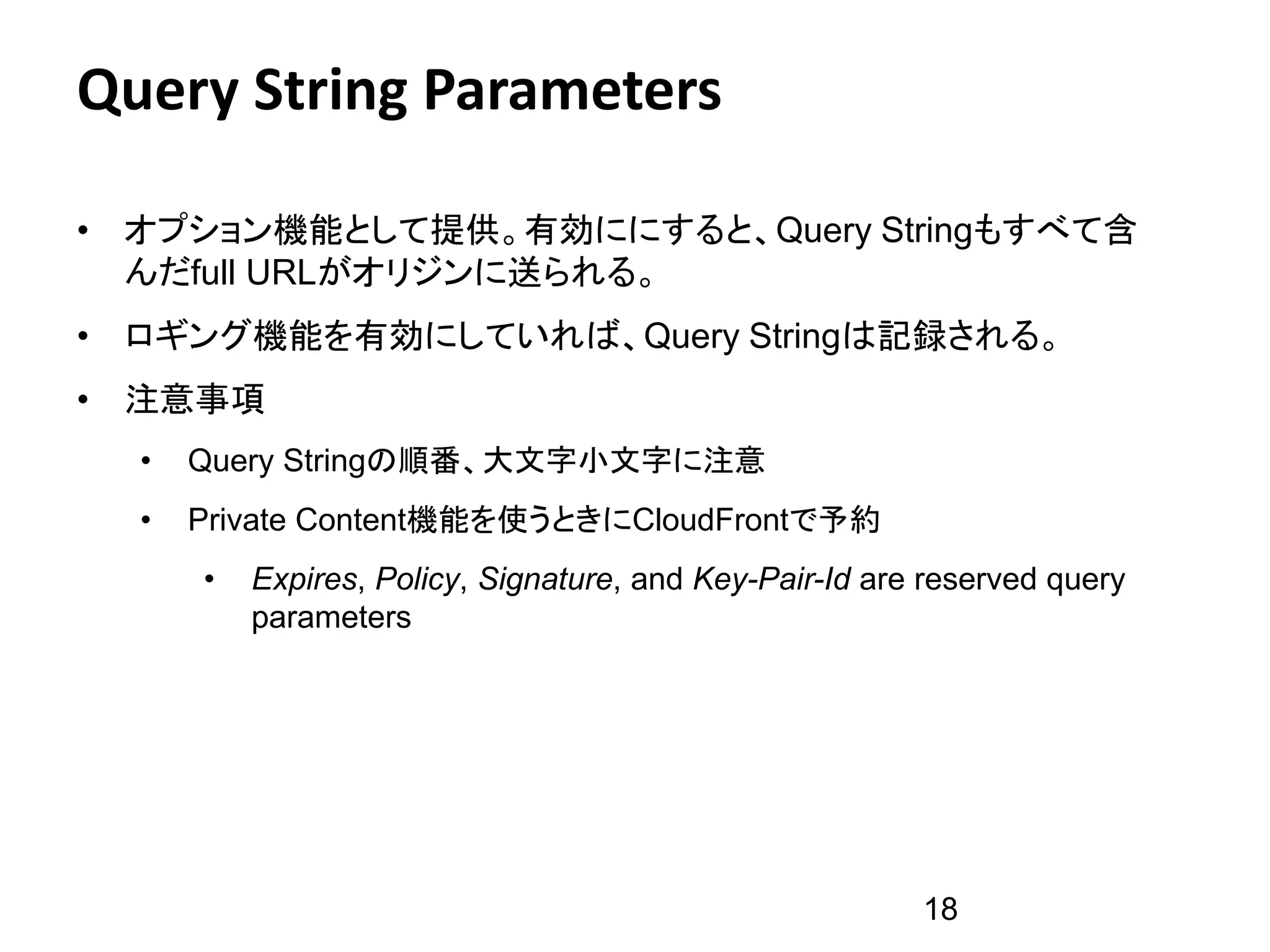

18. Query String Parameters
• オプション機能として提供。有効ににすると、Query Stringもすべて含
んだfull URLがオリジンに送られる。
• ロギング機能を有効にしていれば、Query Stringは記録される。
• 注意事項
• Query Stringの順番、大文字小文字に注意
• Private Content機能を使うときにCloudFrontで予約
• Expires, Policy, Signature, and Key-Pair-Id are reserved query
parameters
18

19. CloudFrontはどう動いているのか
19

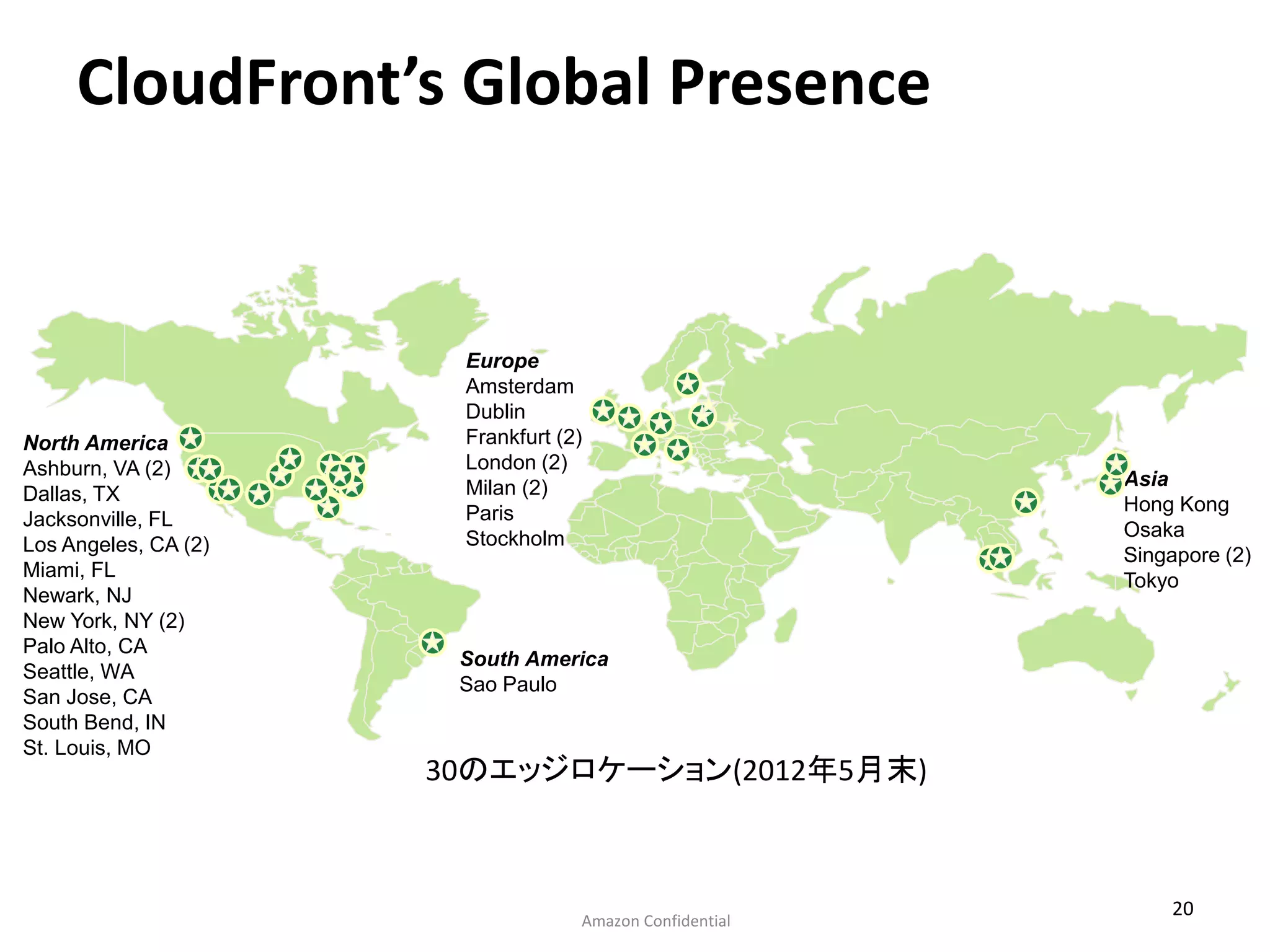

20. CloudFront’s Global Presence
Europe
Amsterdam
Dublin
North America Frankfurt (2)
Ashburn, VA (2) London (2)
Milan (2) Asia
Dallas, TX Hong Kong
Jacksonville, FL Paris
Stockholm Osaka
Los Angeles, CA (2) Singapore (2)
Miami, FL Tokyo
Newark, NJ
New York, NY (2)
Palo Alto, CA
South America
Seattle, WA
Sao Paulo
San Jose, CA
South Bend, IN
St. Louis, MO
30のエッジロケーション(2012年5月末)
20
Amazon Confidential

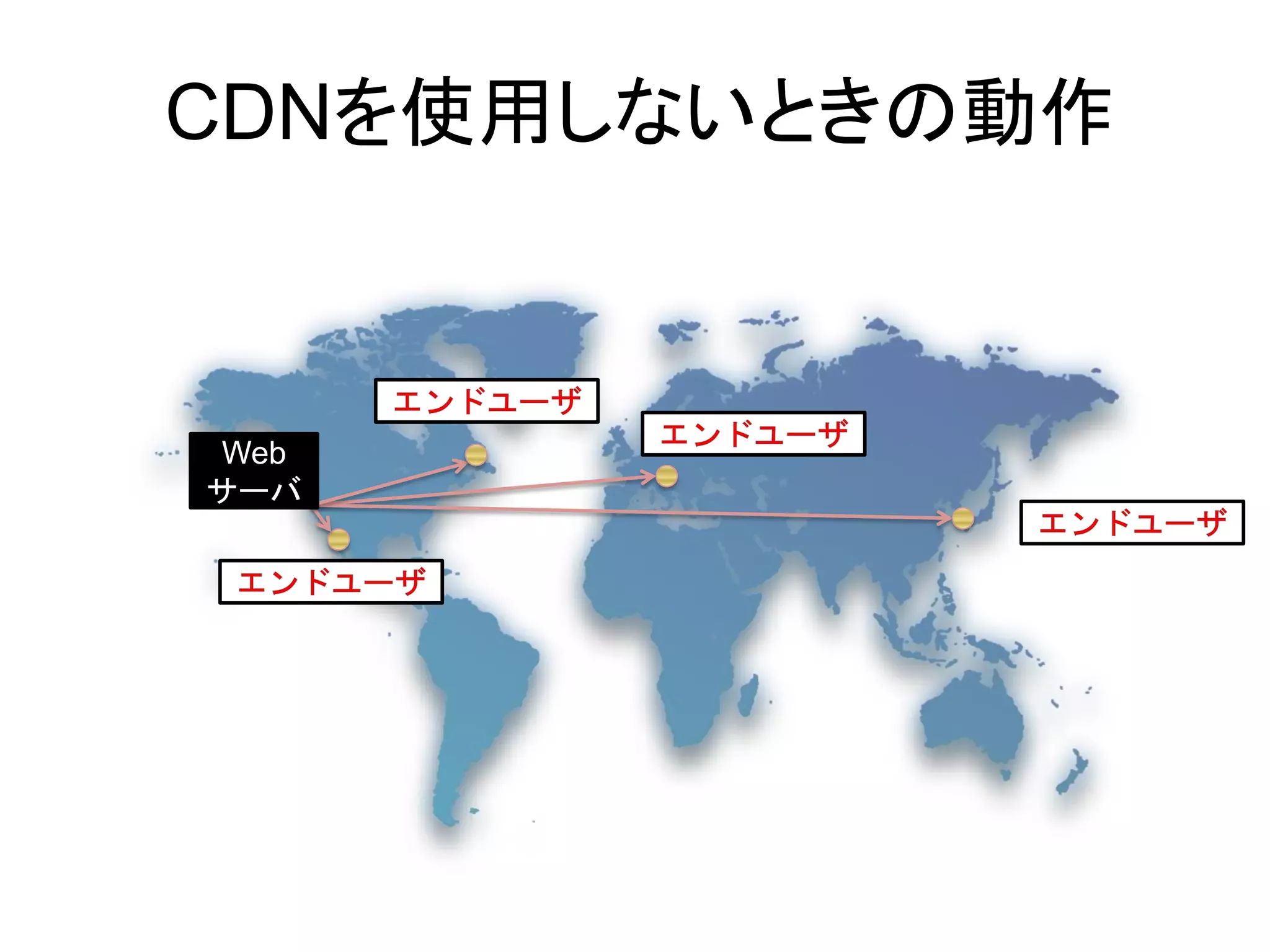

21. CDNを使用しないときの動作
Web
サーバ

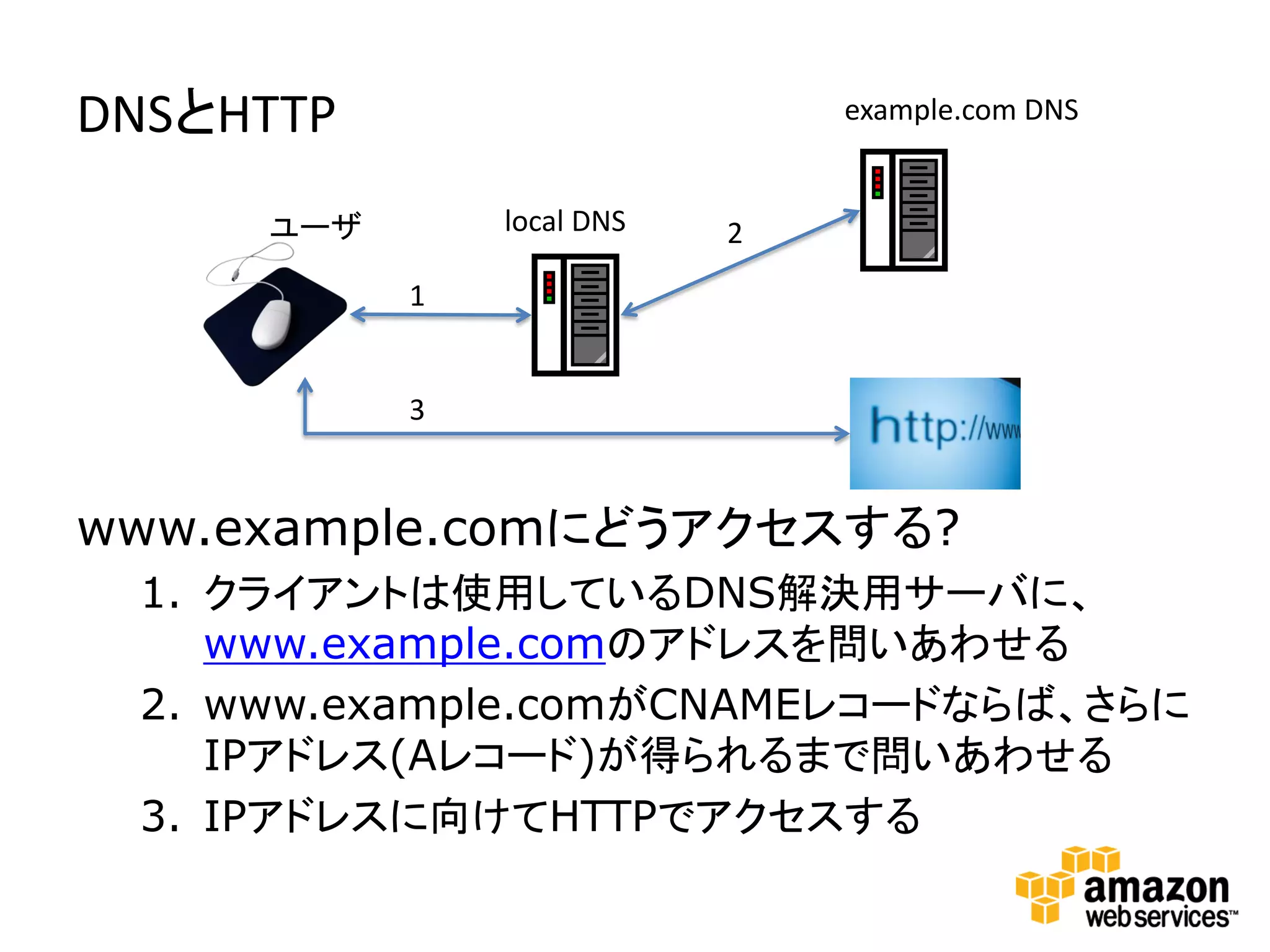

22. DNSとHTTP example.com DNS
ユーザ local DNS 2
1
3
www.example.comにどうアクセスする?
1. クライアントは使用しているDNS解決用サーバに、
www.example.comのアドレスを問いあわせる
2. www.example.comがCNAMEレコードならば、さらに
IPアドレス(Aレコード)が得られるまで問いあわせる
3. IPアドレスに向けてHTTPでアクセスする

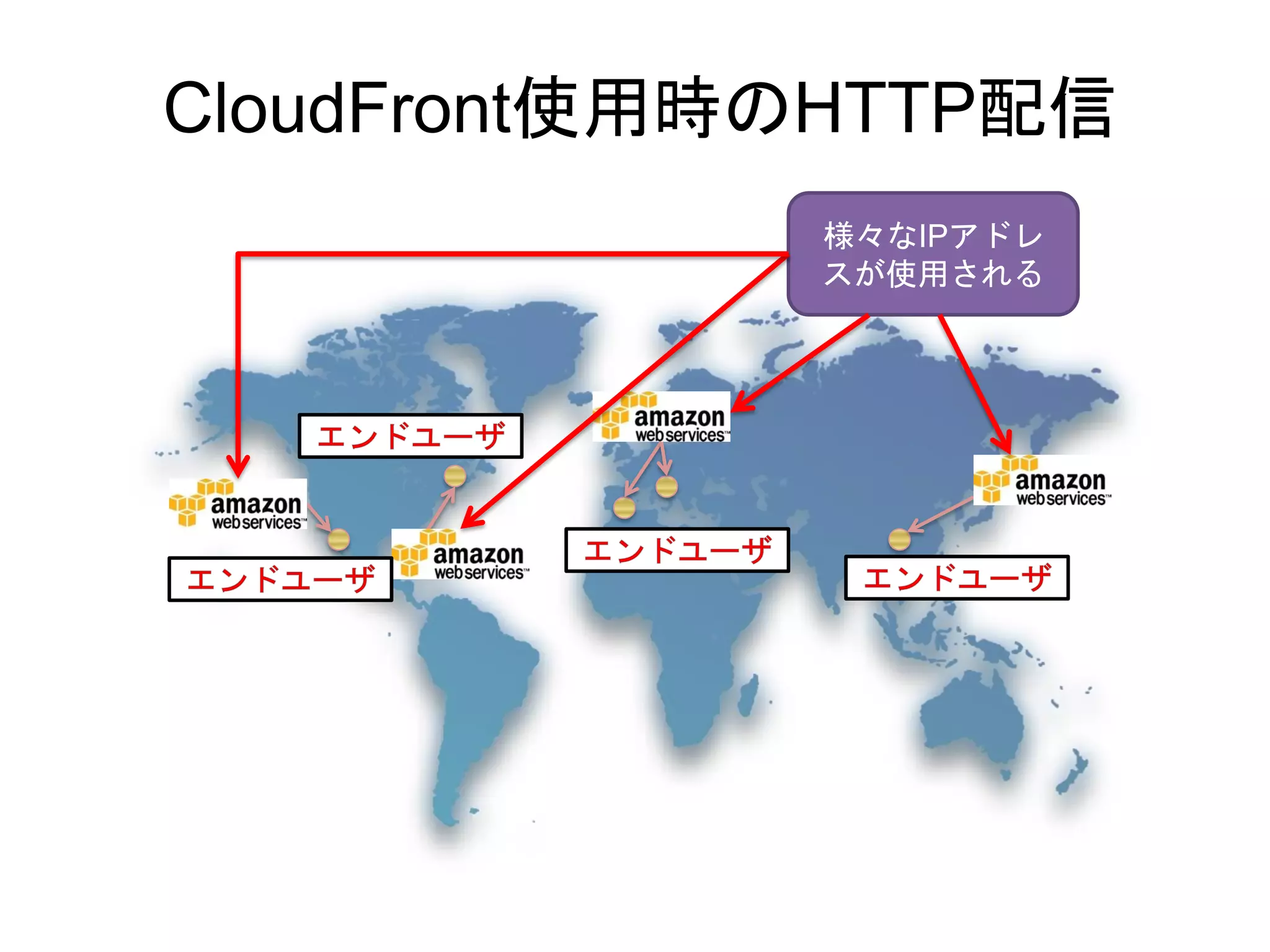

23. CloudFront使用時のHTTP配信
様々なIPアドレ
スが使用される

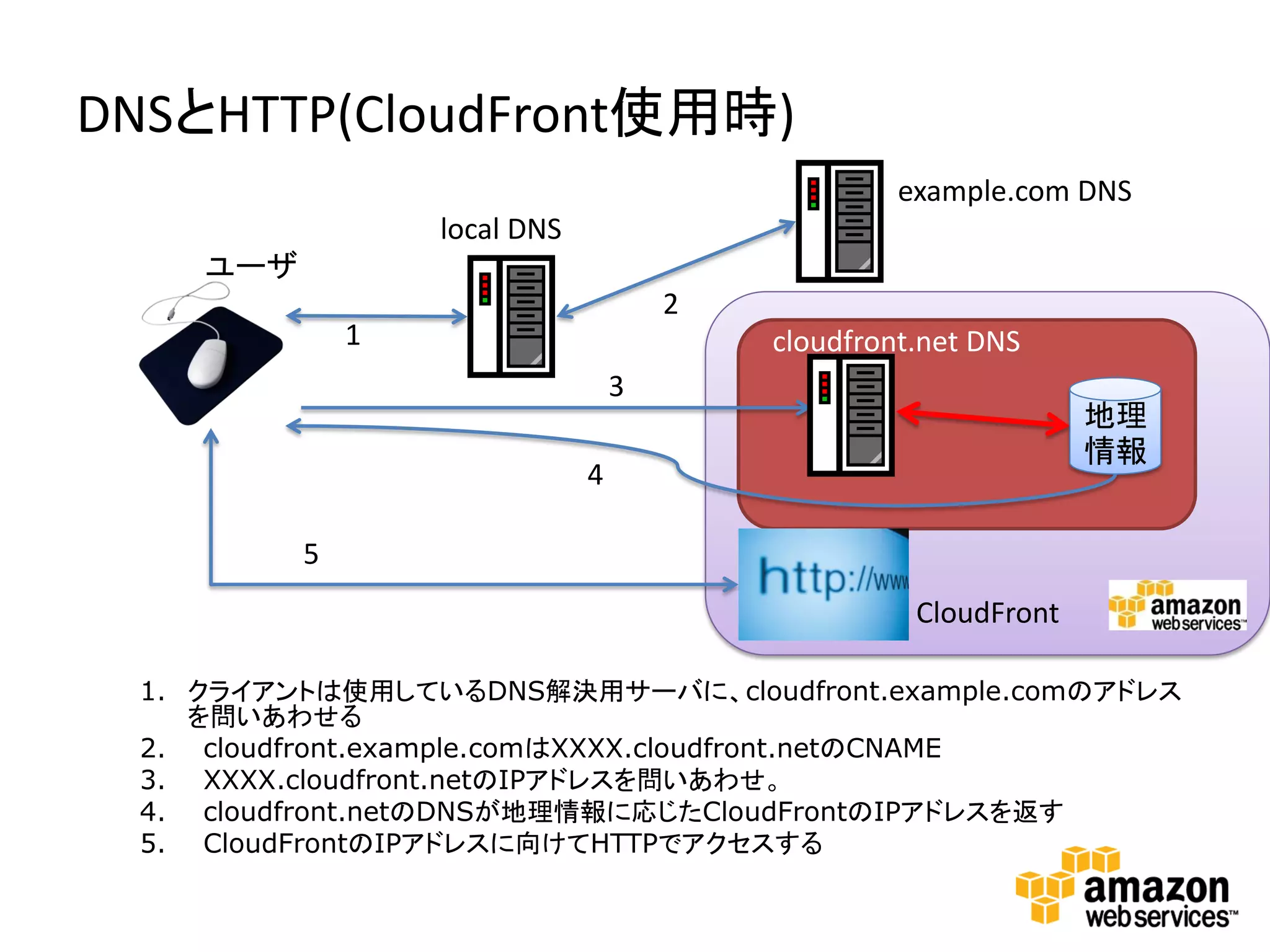

24. DNSとHTTP(CloudFront使用時)
example.com DNS
local DNS
ユーザ
2
1 cloudfront.net DNS
3
地理
情報
4
5
CloudFront
1. クライアントは使用しているDNS解決用サーバに、cloudfront.example.comのアドレス
を問いあわせる
2. cloudfront.example.comはXXXX.cloudfront.netのCNAME
3. XXXX.cloudfront.netのIPアドレスを問いあわせ。
4. cloudfront.netのDNSが地理情報に応じたCloudFrontのIPアドレスを返す
5. CloudFrontのIPアドレスに向けてHTTPでアクセスする

25. CloudFrontの詳細
25

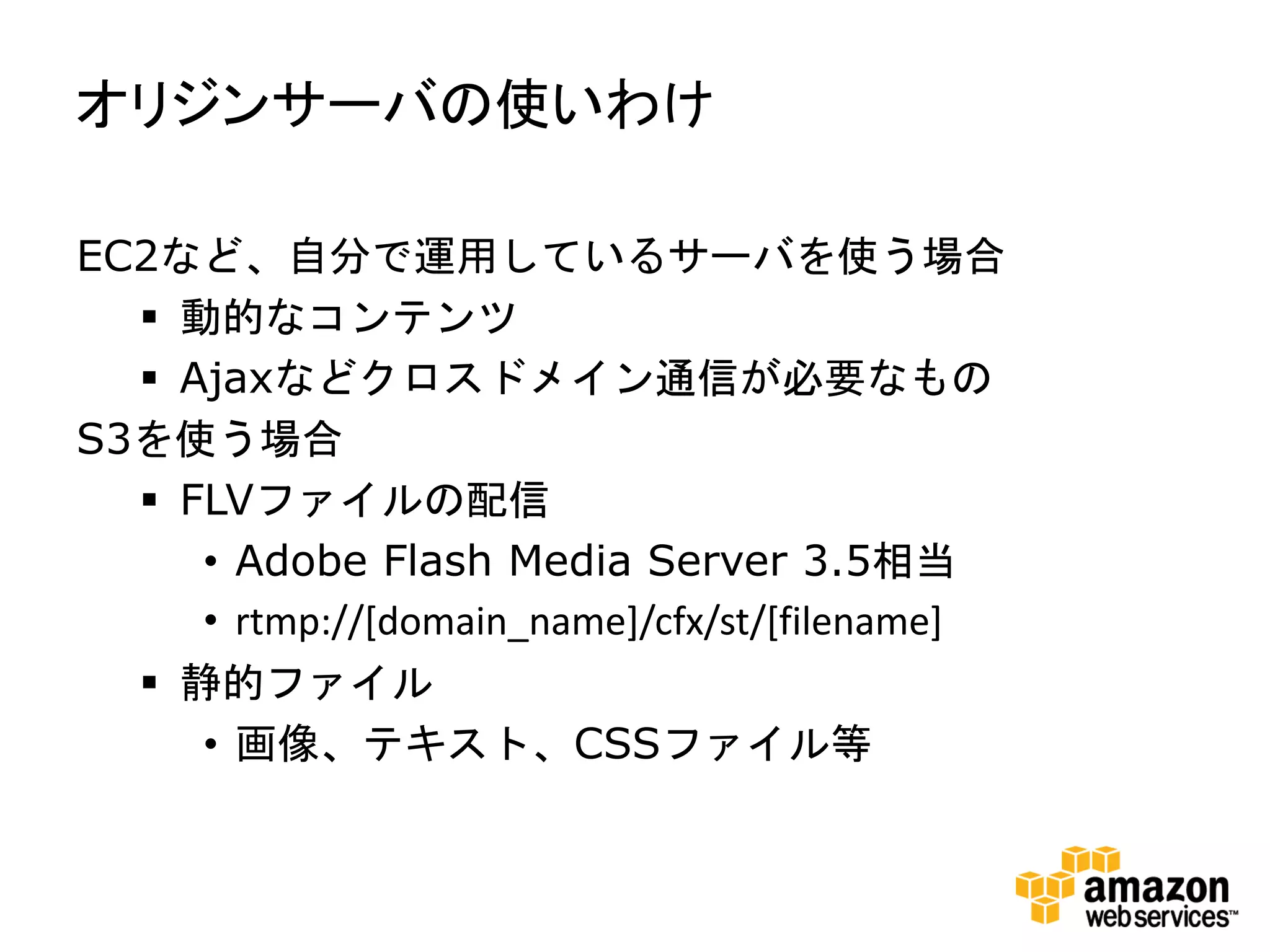

26. オリジンサーバの使いわけ
EC2など、自分で運用しているサーバを使う場合
 動的なコンテンツ
 Ajaxなどクロスドメイン通信が必要なもの
S3を使う場合
 FLVファイルの配信
• Adobe Flash Media Server 3.5相当
• rtmp://[domain_name]/cfx/st/[filename]
 静的ファイル
• 画像、テキスト、CSSファイル等

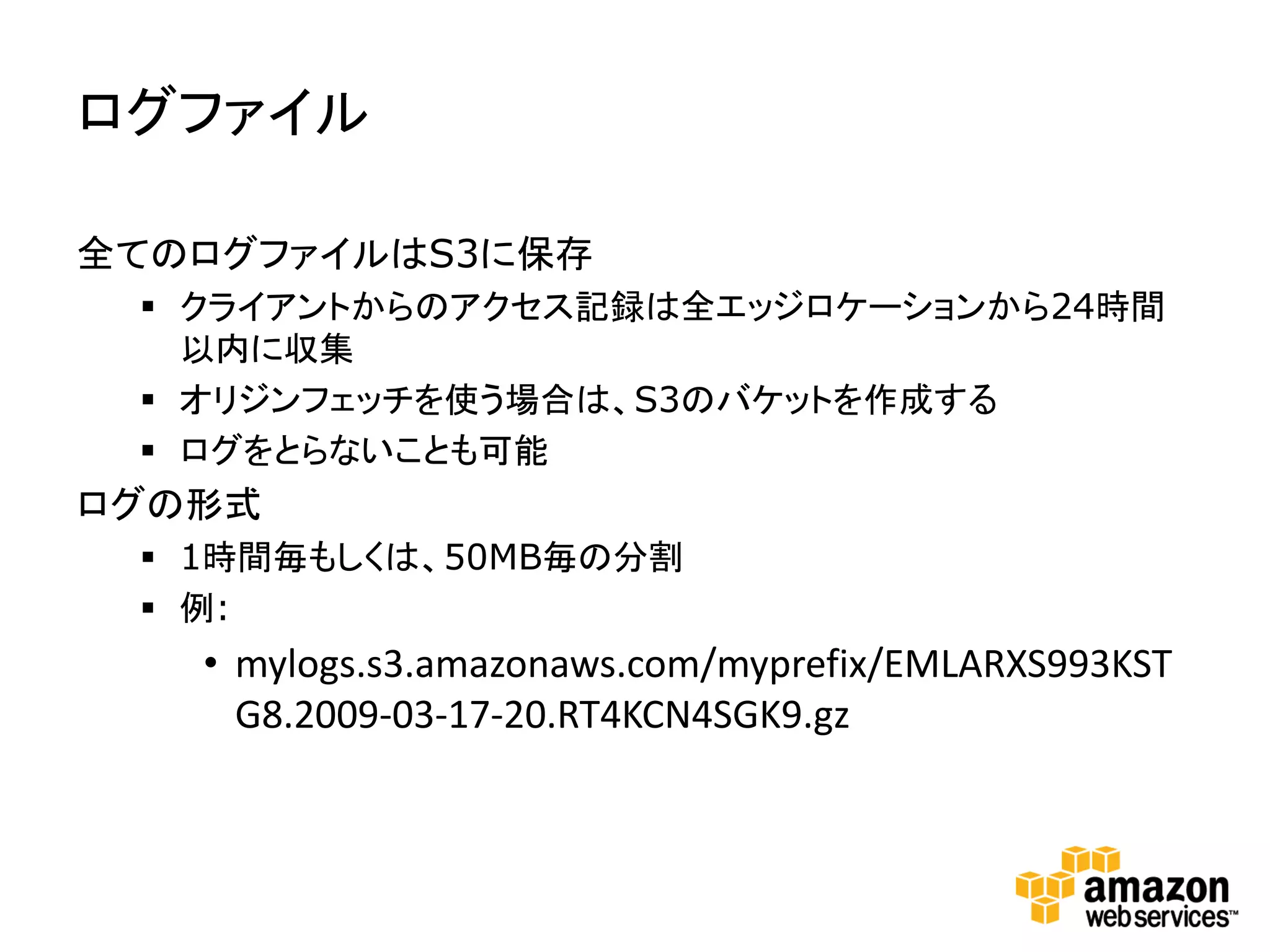

27. ログファイル
全てのログファイルはS3に保存
 クライアントからのアクセス記録は全エッジロケーションから24時間
以内に収集
 オリジンフェッチを使う場合は、S3のバケットを作成する
 ログをとらないことも可能
ログの形式
 1時間毎もしくは、50MB毎の分割
 例:
• mylogs.s3.amazonaws.com/myprefix/EMLARXS993KST
G8.2009-03-17-20.RT4KCN4SGK9.gz

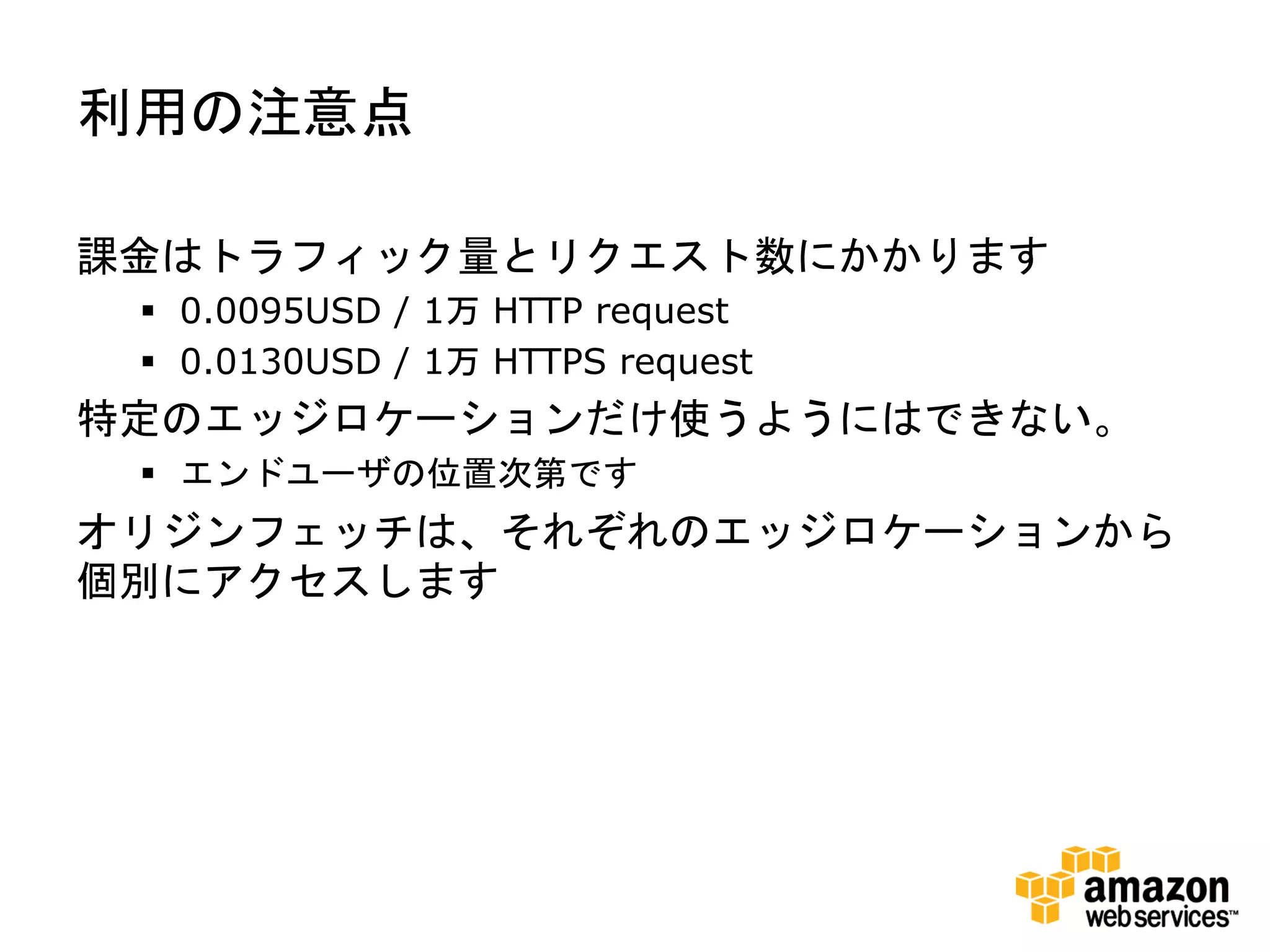

28. 利用の注意点
課金はトラフィック量とリクエスト数にかかります
 0.0095USD / 1万 HTTP request
 0.0130USD / 1万 HTTPS request
特定のエッジロケーションだけ使うようにはできない。
 エンドユーザの位置次第です
オリジンフェッチは、それぞれのエッジロケーションから
個別にアクセスします

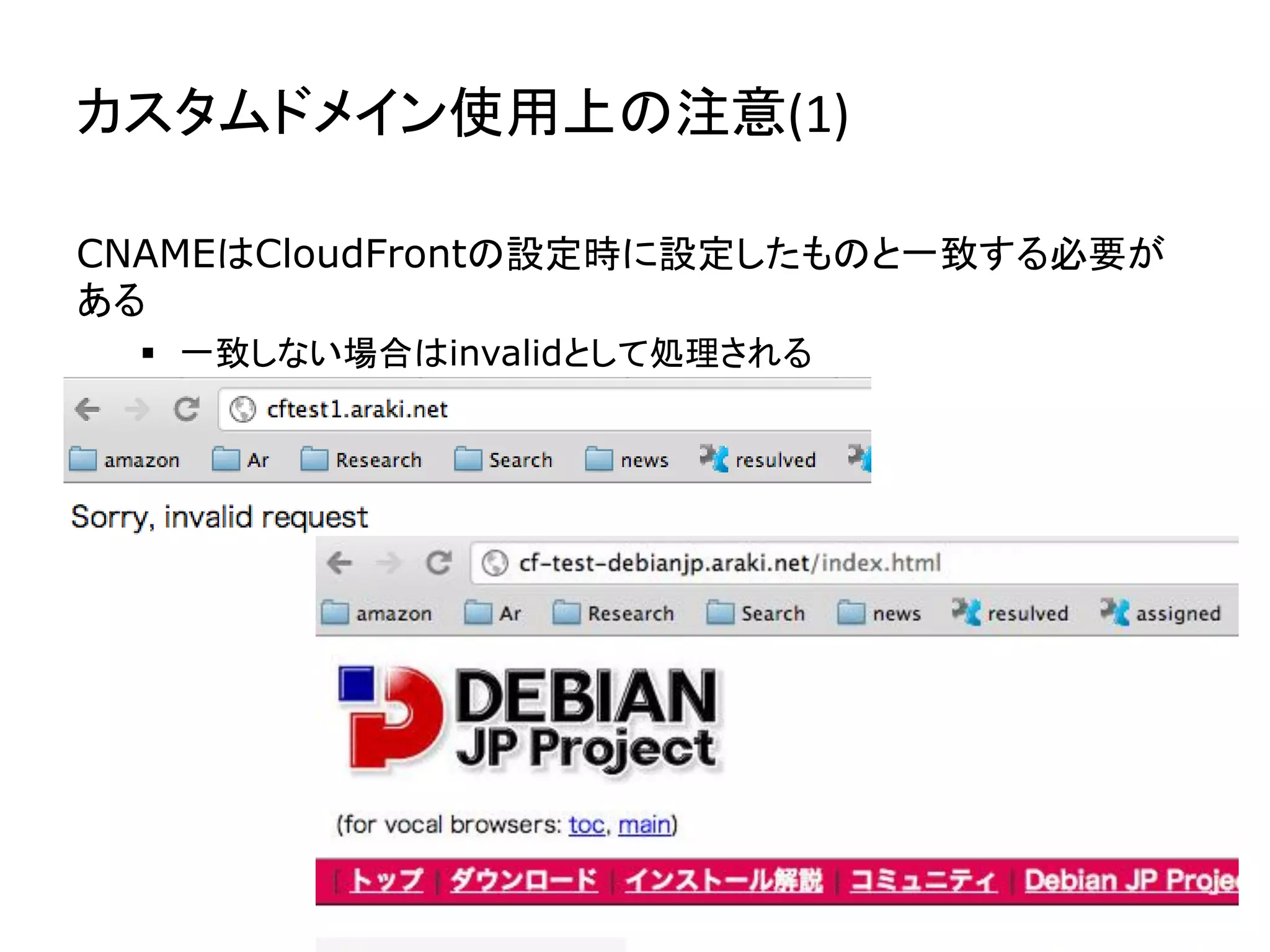

29. カスタムドメイン使用上の注意(1)
CNAMEはCloudFrontの設定時に設定したものと一致する必要が
ある
 一致しない場合はinvalidとして処理される

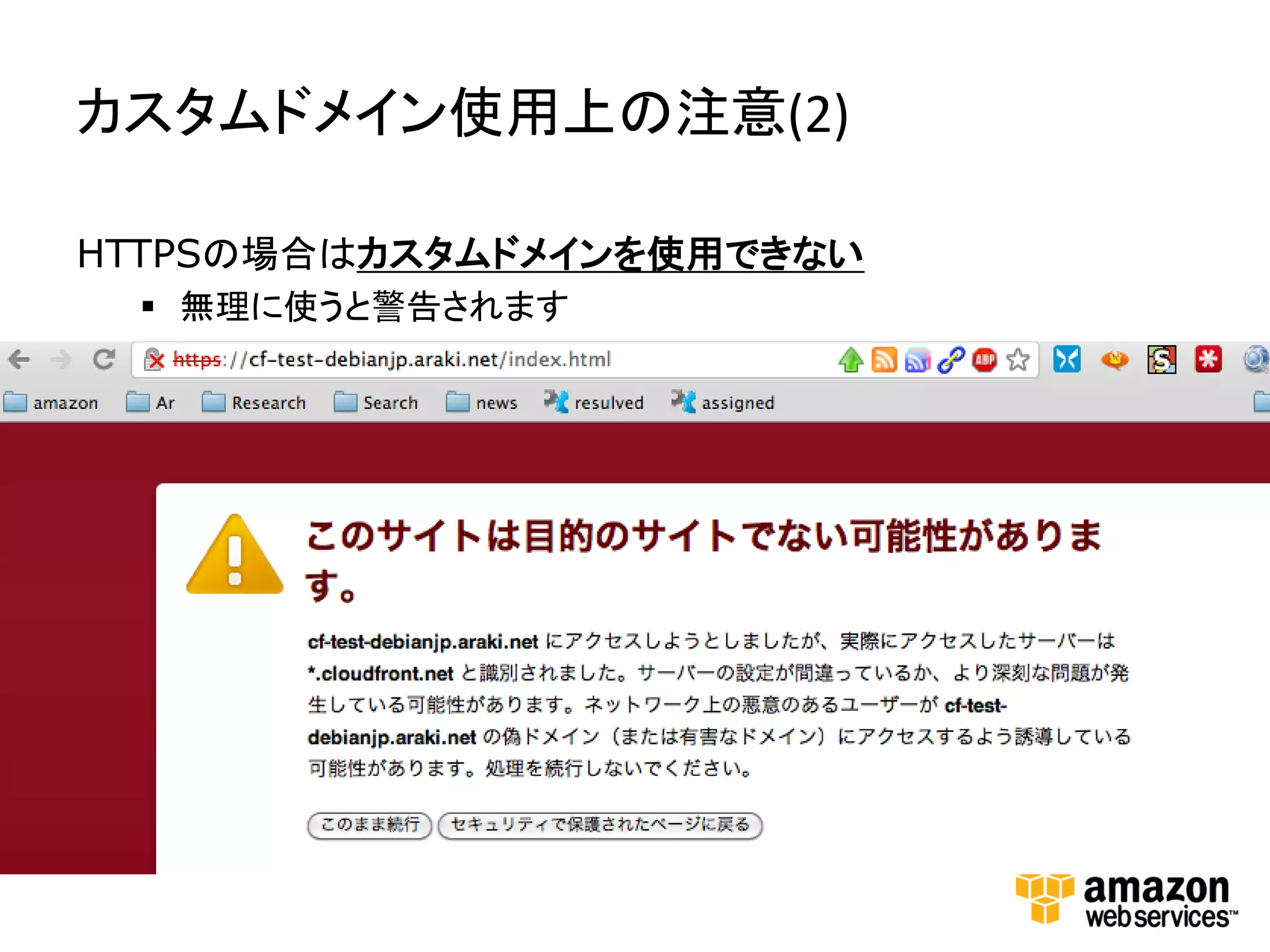

30. カスタムドメイン使用上の注意(2)
HTTPSの場合はカスタムドメインを使用できない
 無理に使うと警告されます

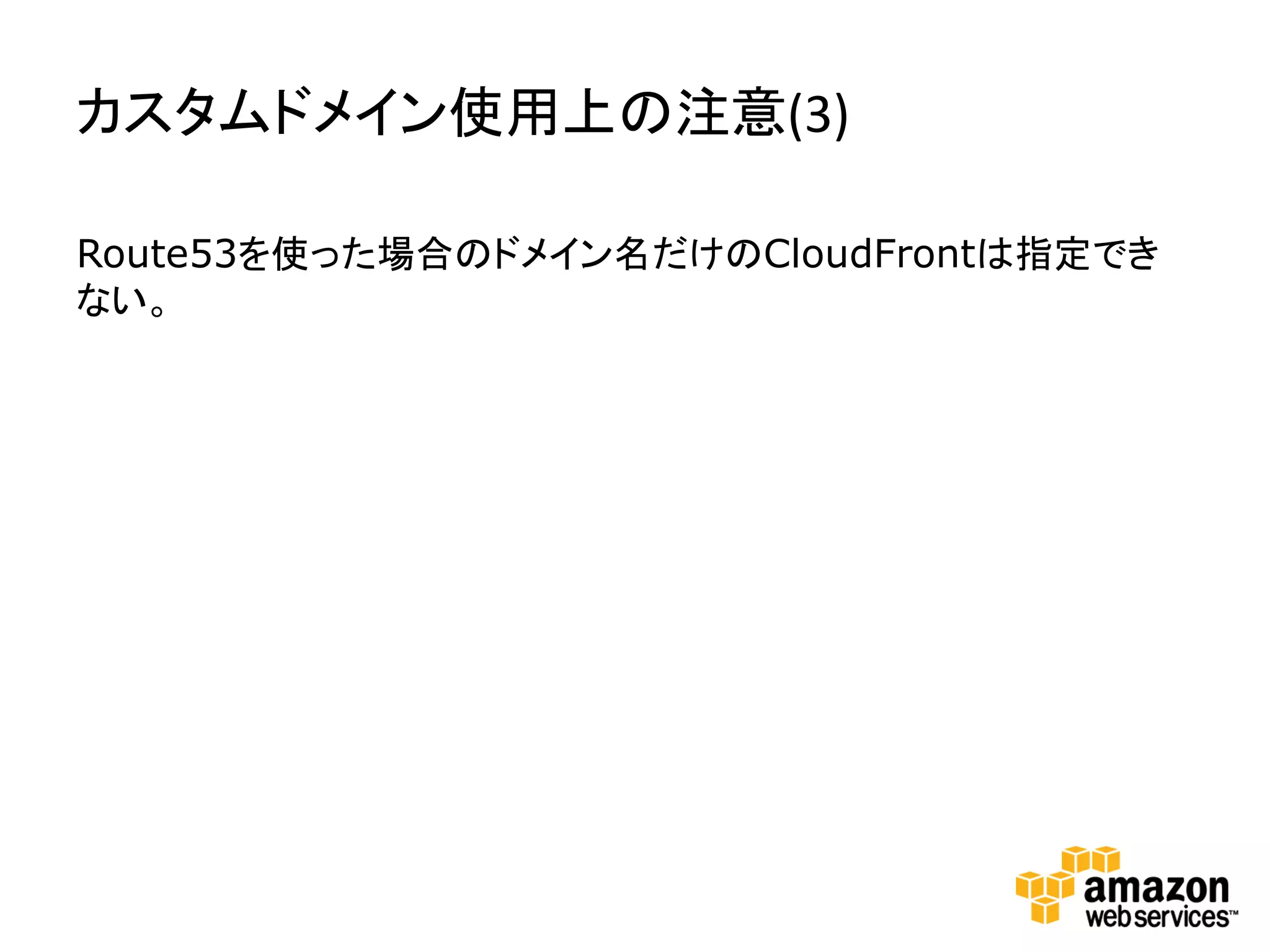

31. カスタムドメイン使用上の注意(3)
Route53を使った場合のドメイン名だけのCloudFrontは指定でき
ない。

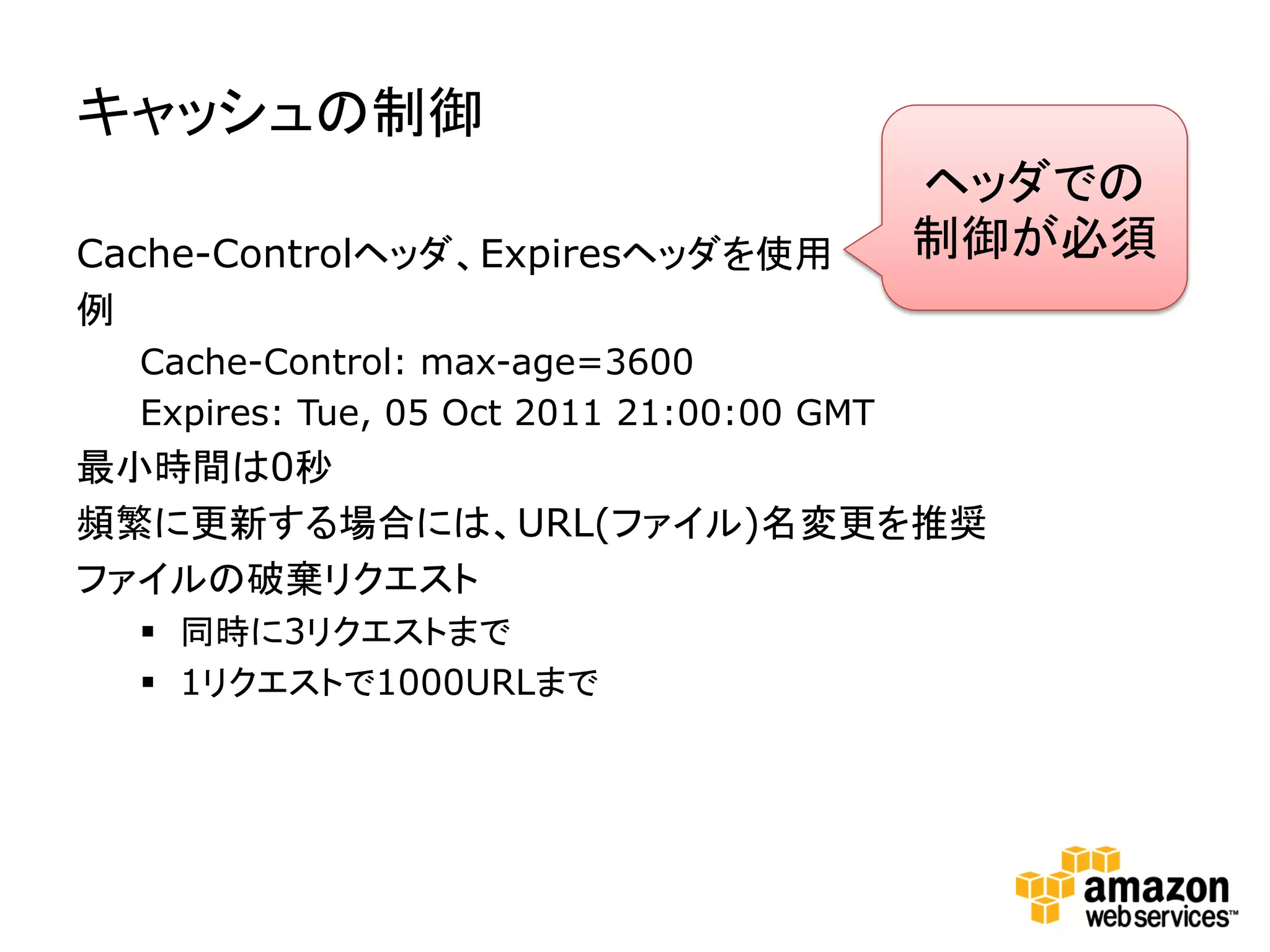

32. キャッシュの制御
ヘッダでの
Cache-Controlヘッダ、Expiresヘッダを使用 制御が必須
例
Cache-Control: max-age=3600
Expires: Tue, 05 Oct 2011 21:00:00 GMT
最小時間は0秒
頻繁に更新する場合には、URL(ファイル)名変更を推奨
ファイルの破棄リクエスト
 同時に3リクエストまで
 1リクエストで1000URLまで

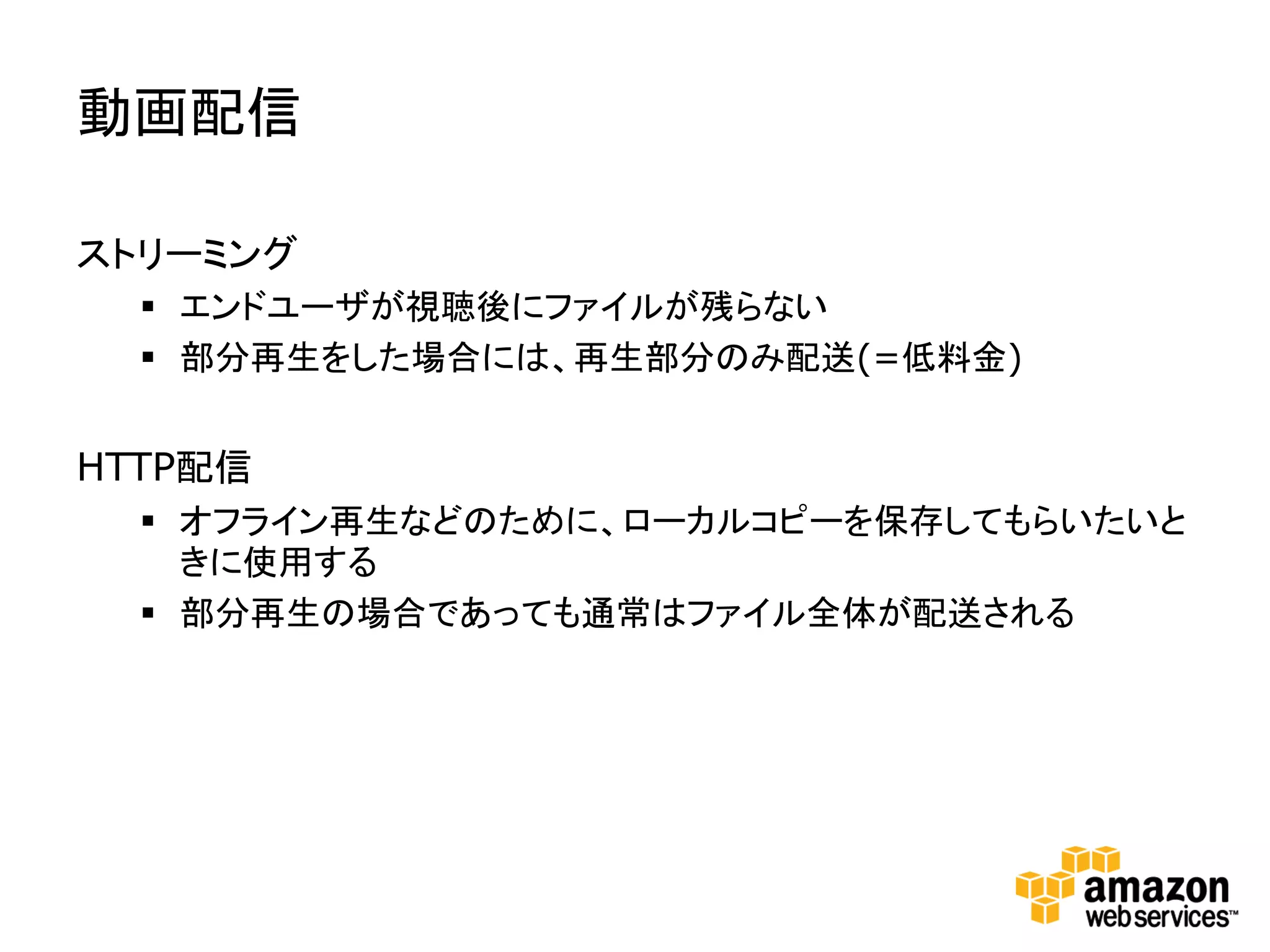

33. 動画配信
ストリーミング
 エンドユーザが視聴後にファイルが残らない
 部分再生をした場合には、再生部分のみ配送(=低料金)
HTTP配信
 オフライン再生などのために、ローカルコピーを保存してもらいたいと
きに使用する
 部分再生の場合であっても通常はファイル全体が配送される

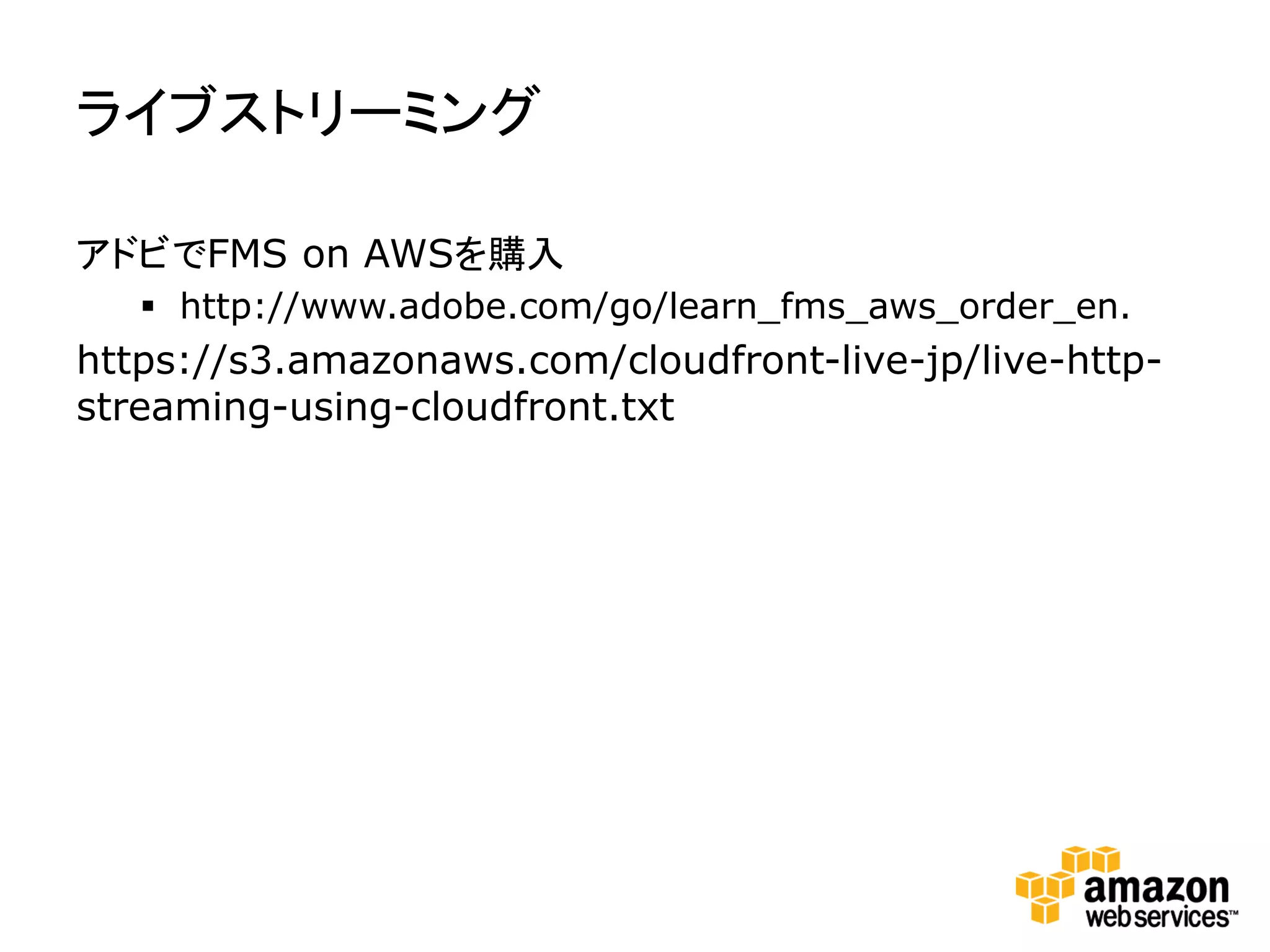

34. ライブストリーミング
アドビでFMS on AWSを購入
 http://www.adobe.com/go/learn_fms_aws_order_en.
https://s3.amazonaws.com/cloudfront-live-jp/live-http-
streaming-using-cloudfront.txt

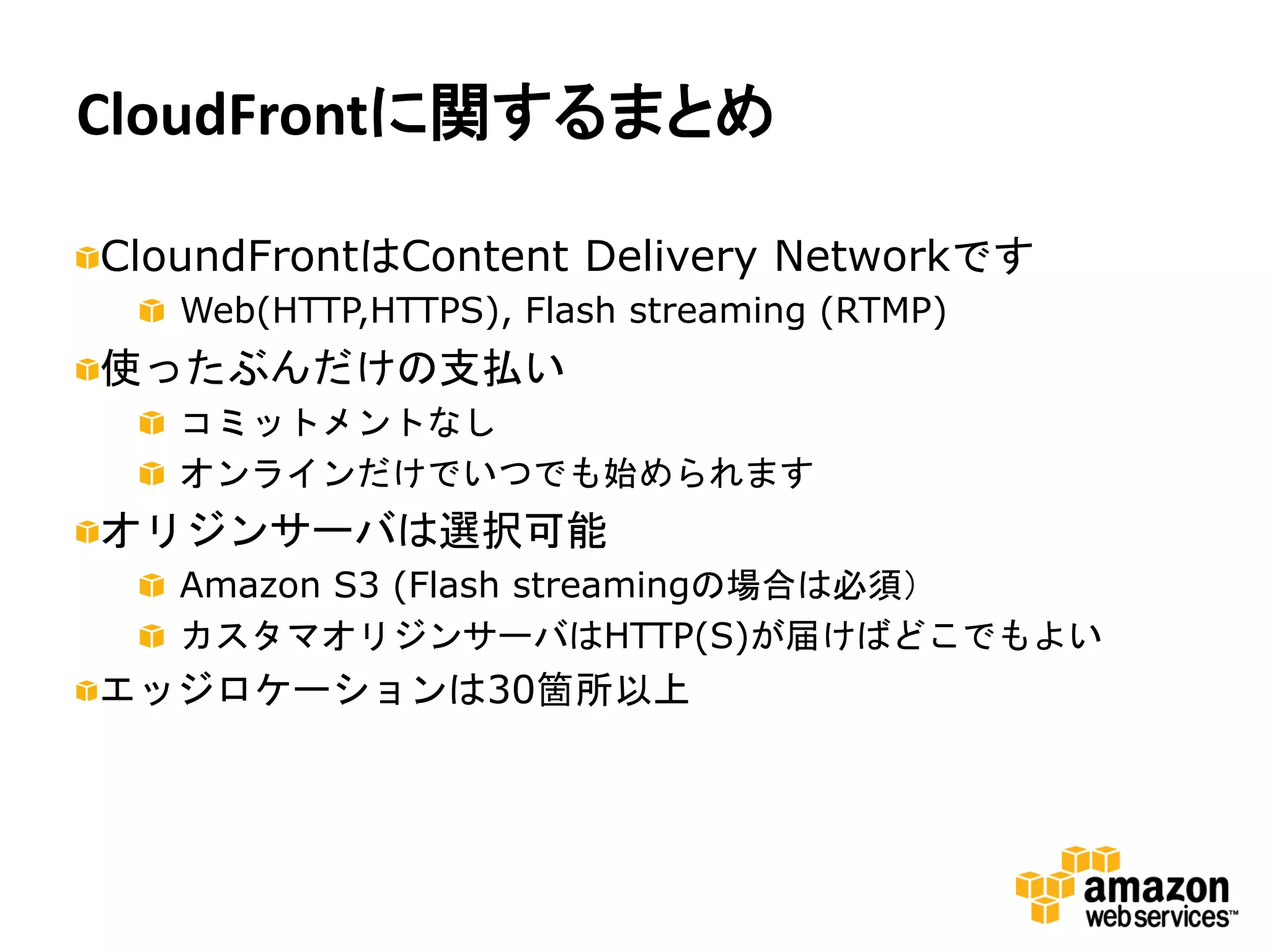

35. CloudFrontに関するまとめ
CloundFrontはContent Delivery Networkです
Web(HTTP,HTTPS), Flash streaming (RTMP)
使ったぶんだけの支払い
コミットメントなし
オンラインだけでいつでも始められます
オリジンサーバは選択可能
Amazon S3 (Flash streamingの場合は必須）
カスタマオリジンサーバはHTTP(S)が届けばどこでもよい
エッジロケーションは30箇所以上

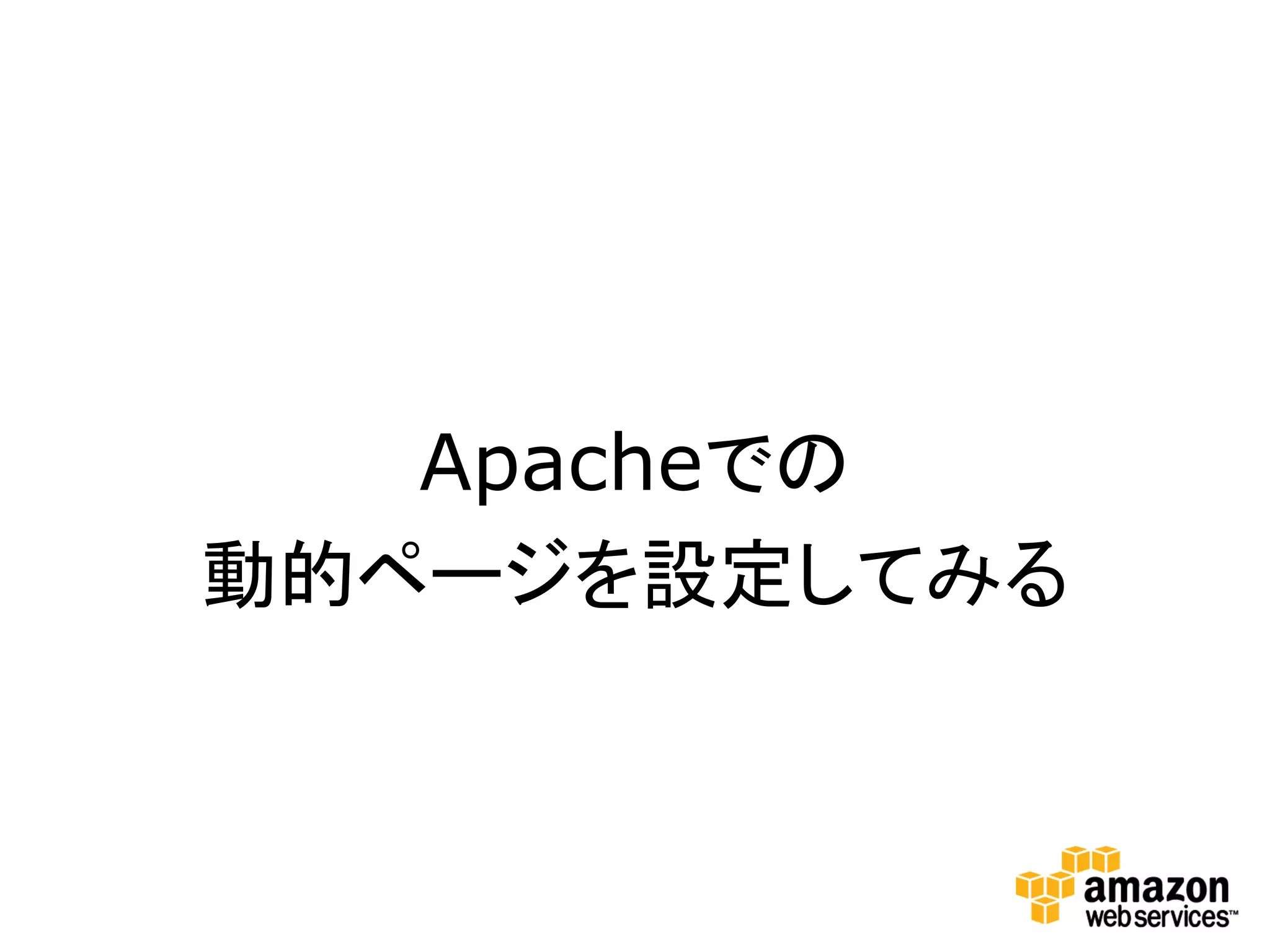

36. Apacheでの
動的ページを設定してみる

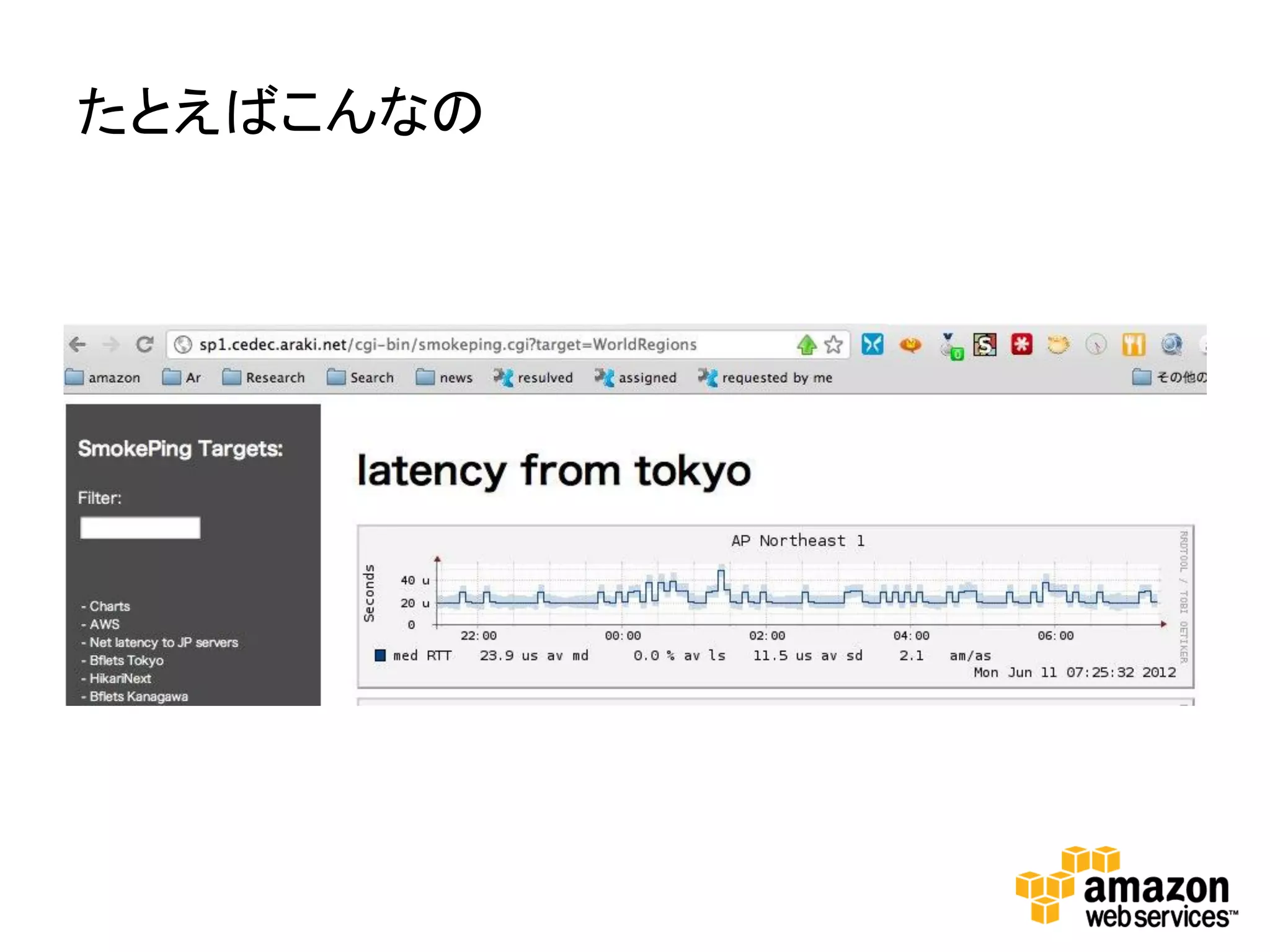

37. たとえばこんなの

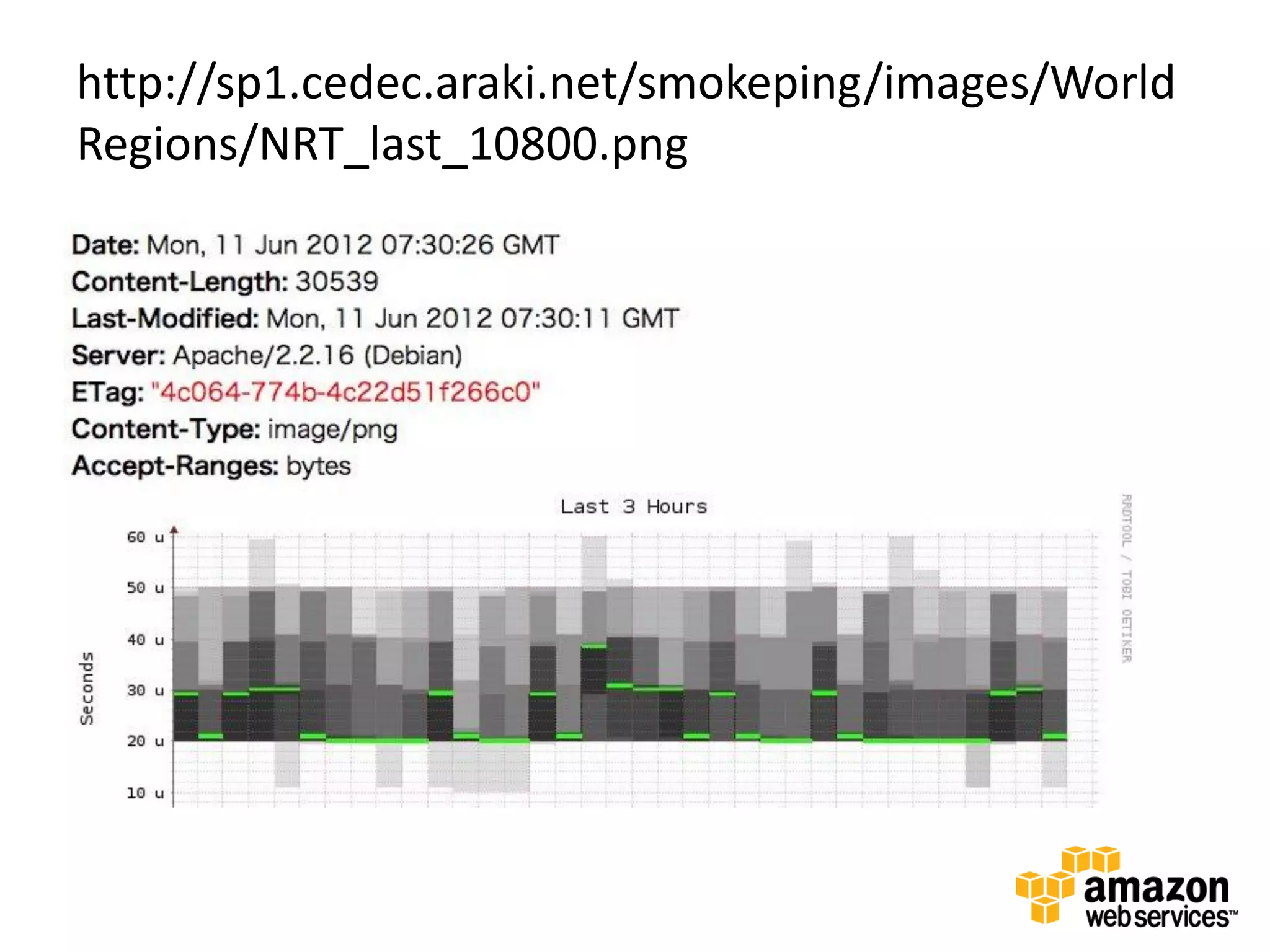

38. http://sp1.cedec.araki.net/smokeping/images/World
Regions/NRT_last_10800.png

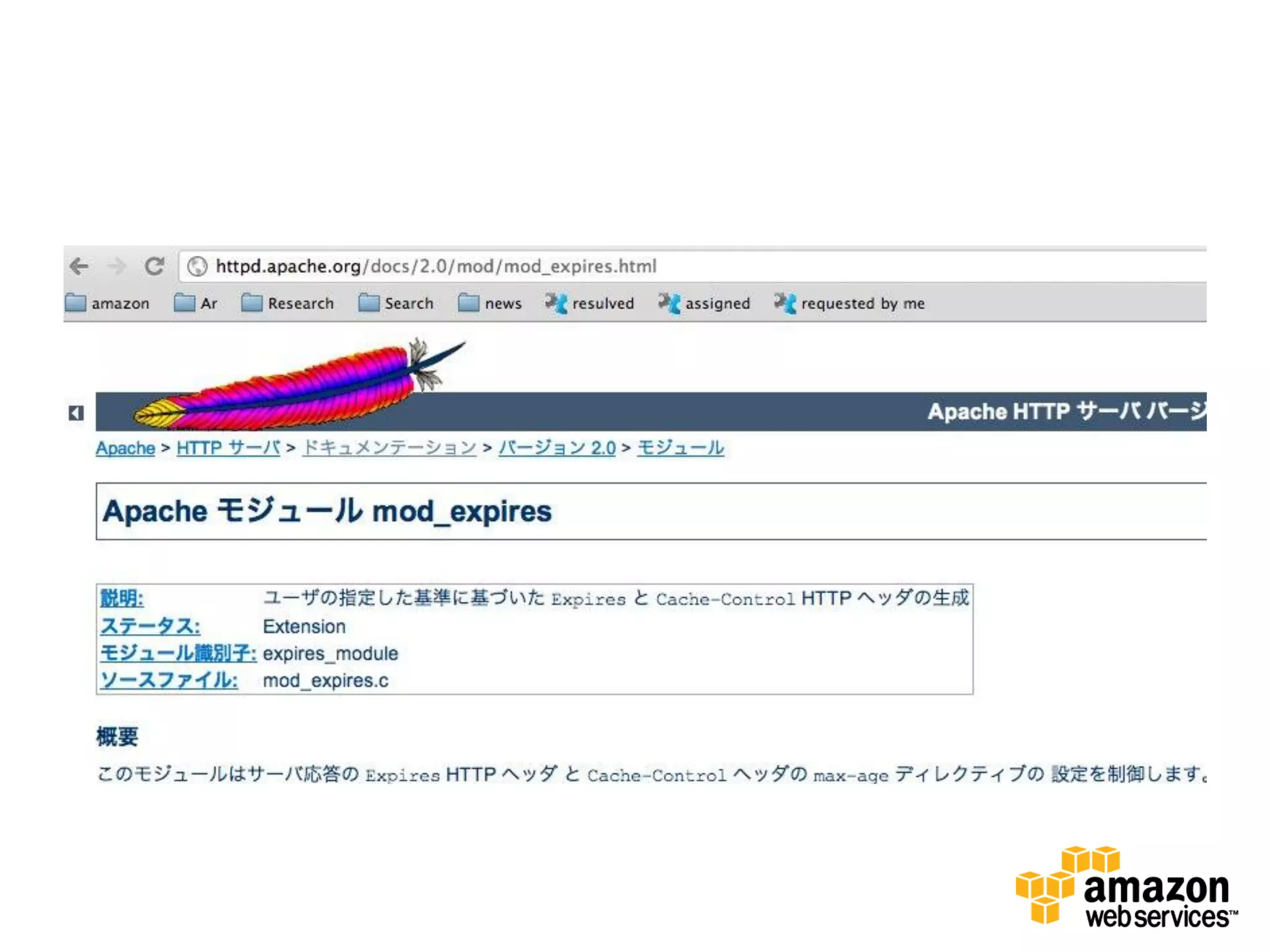

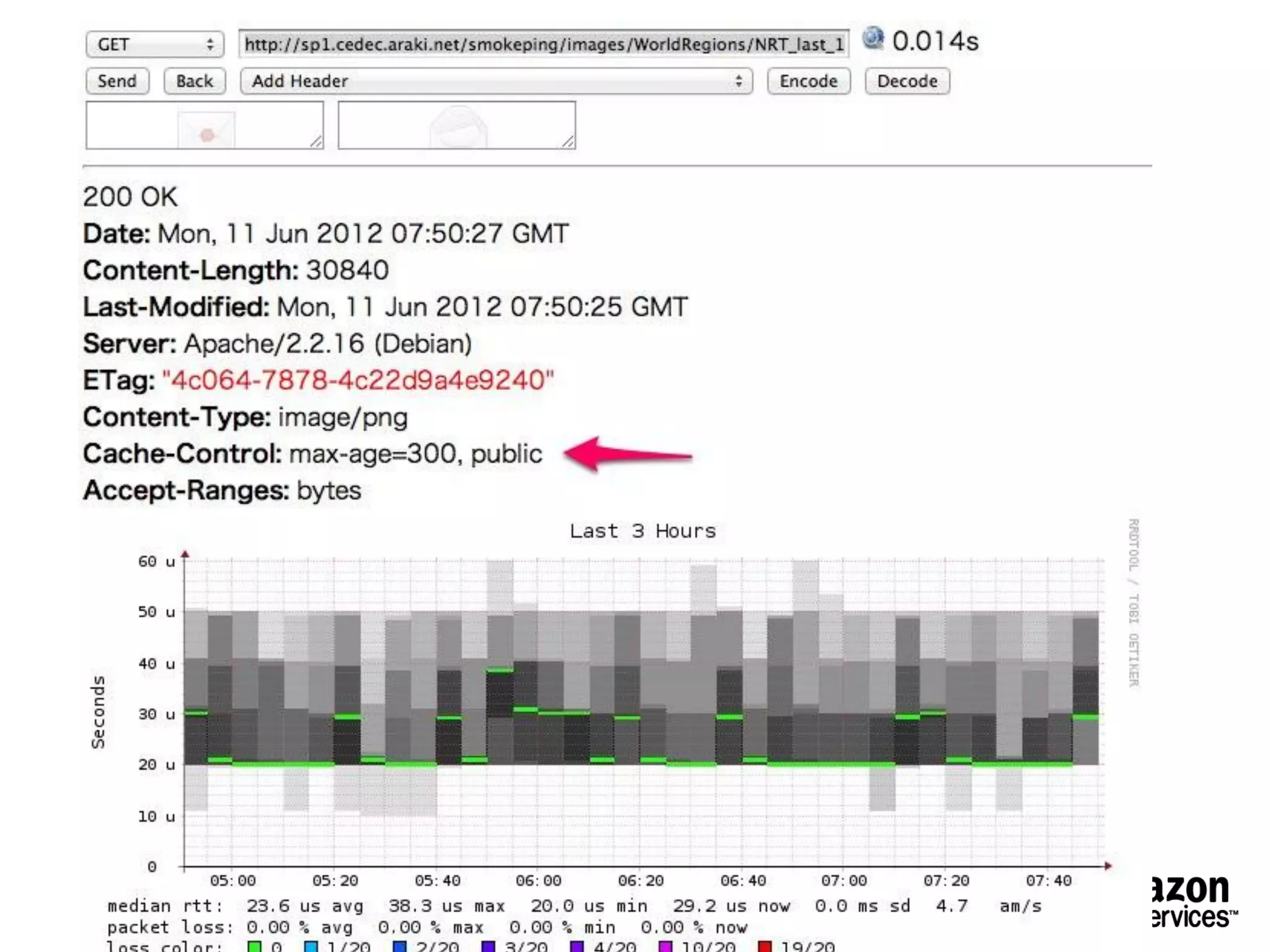

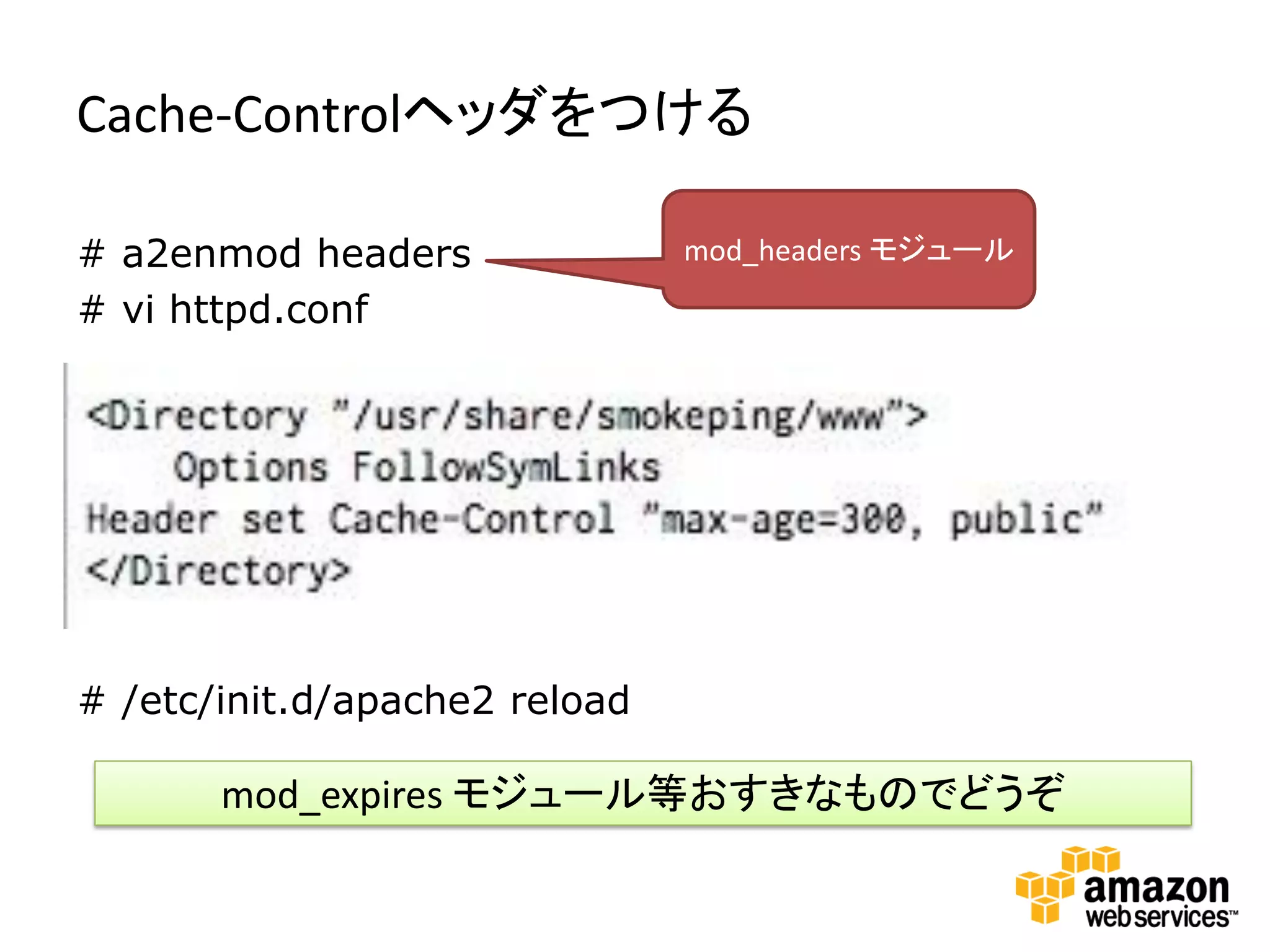

39. Cache-Controlヘッダをつける
# a2enmod headers mod_headers モジュール
# vi httpd.conf
# /etc/init.d/apache2 reload
mod_expires モジュール等おすきなものでどうぞ

42. デモ

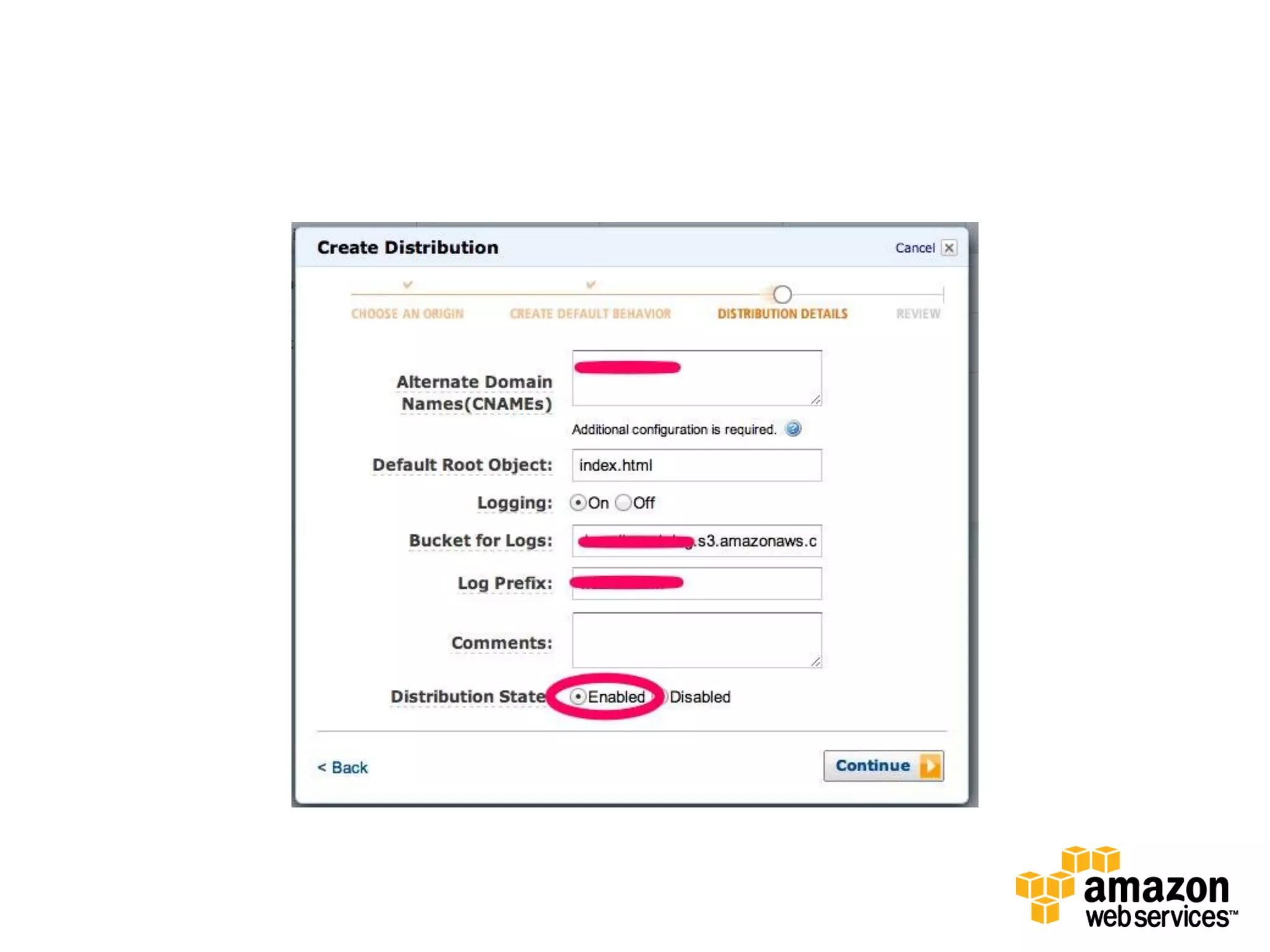

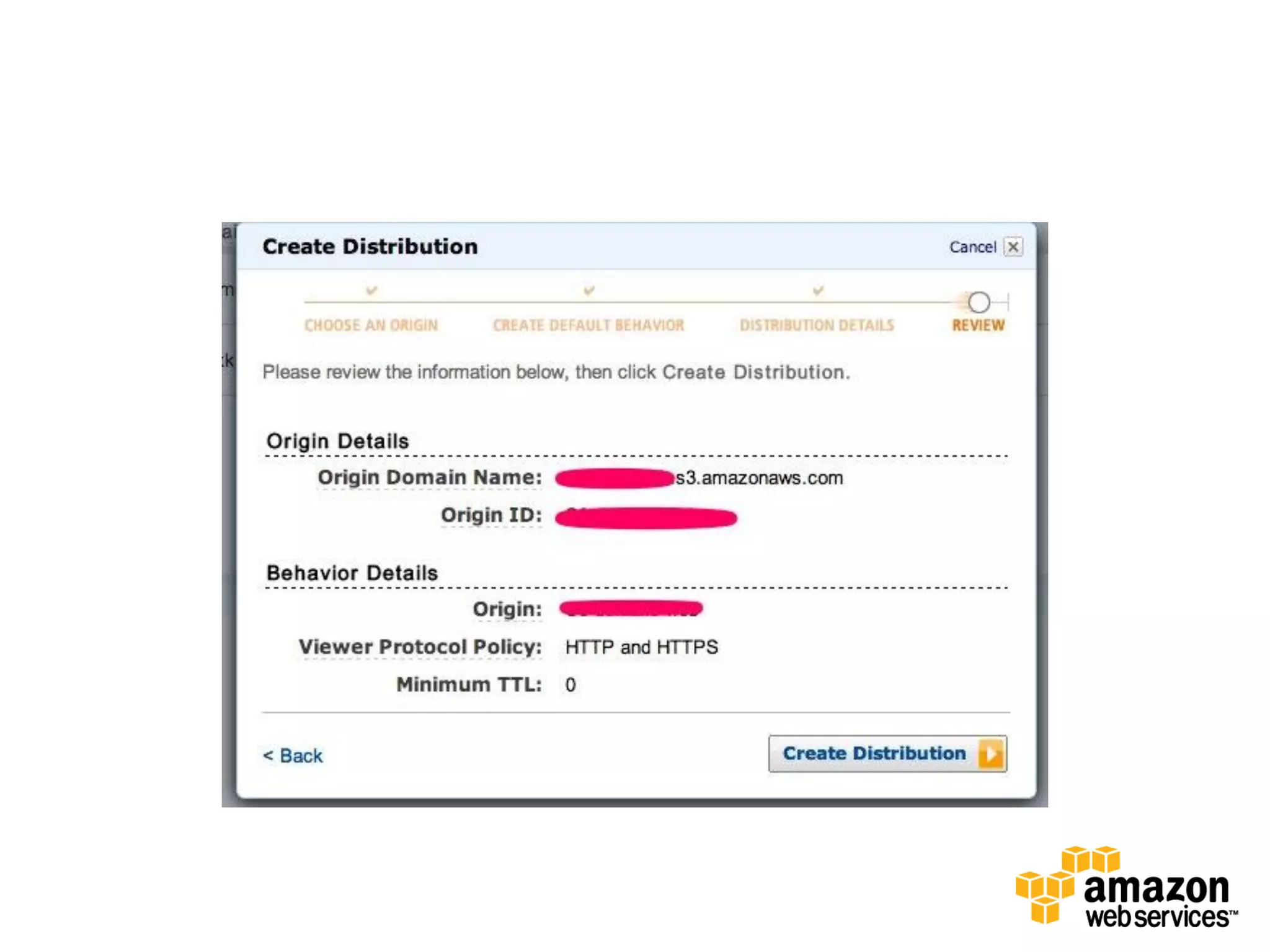

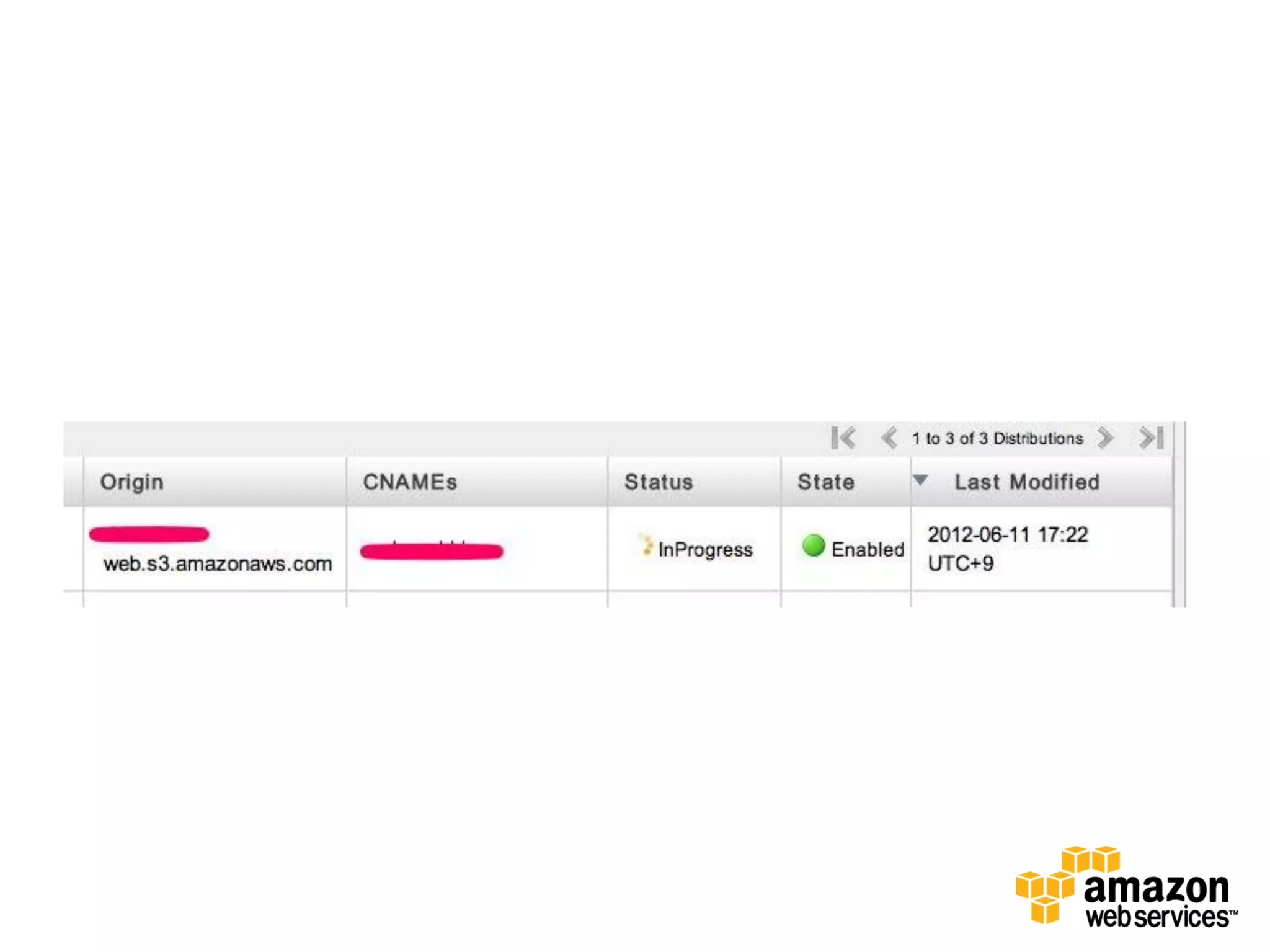

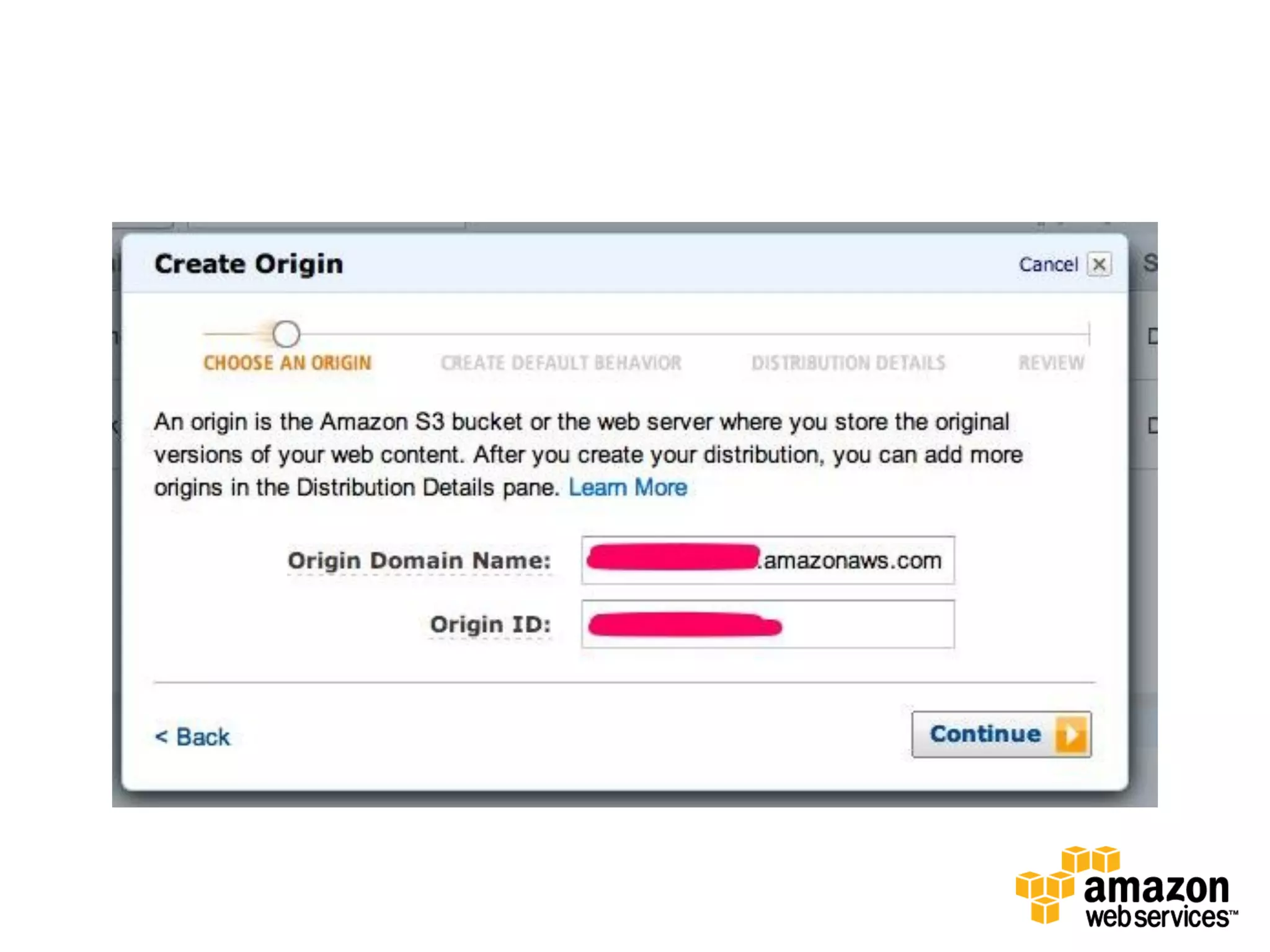

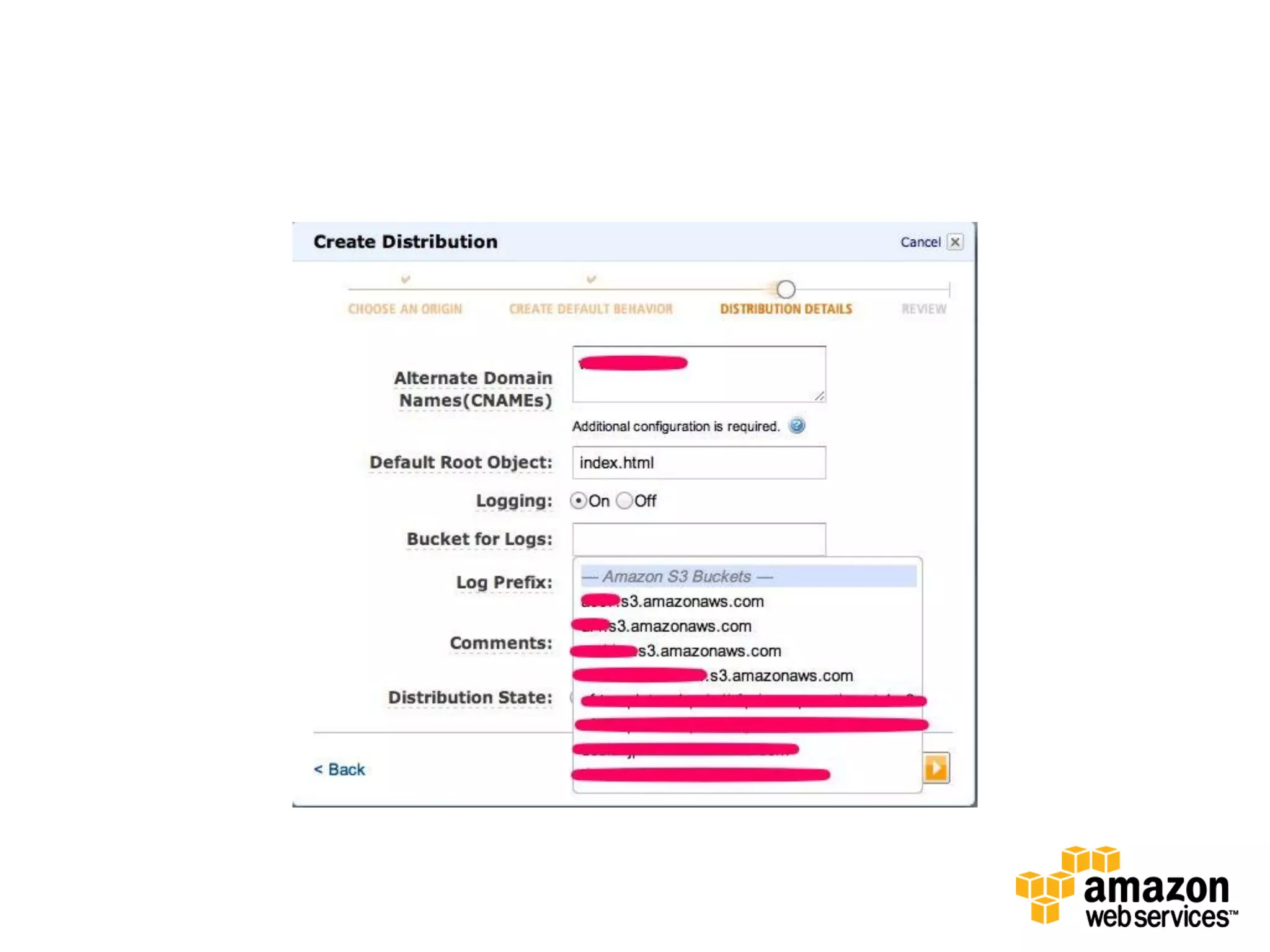

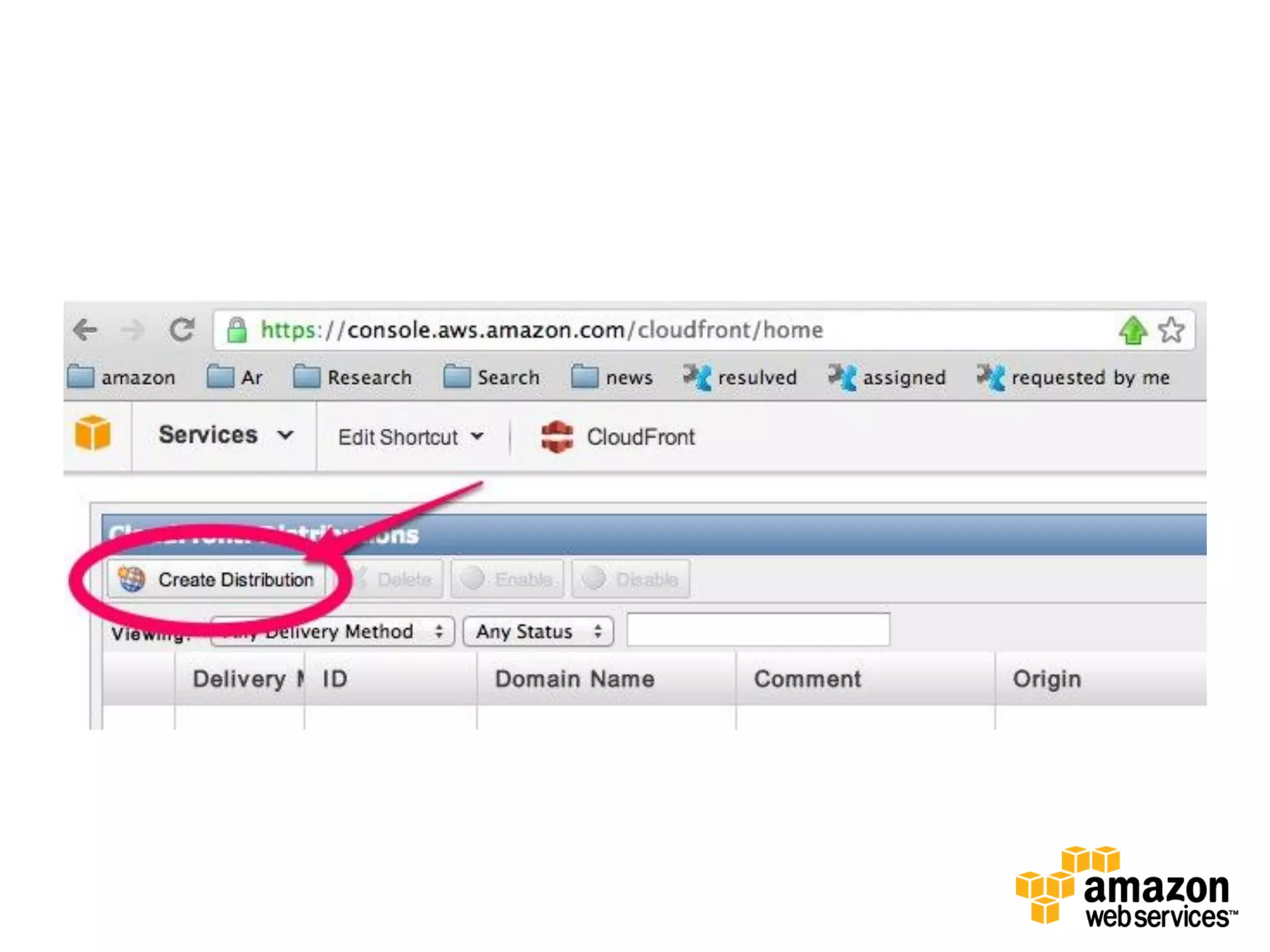

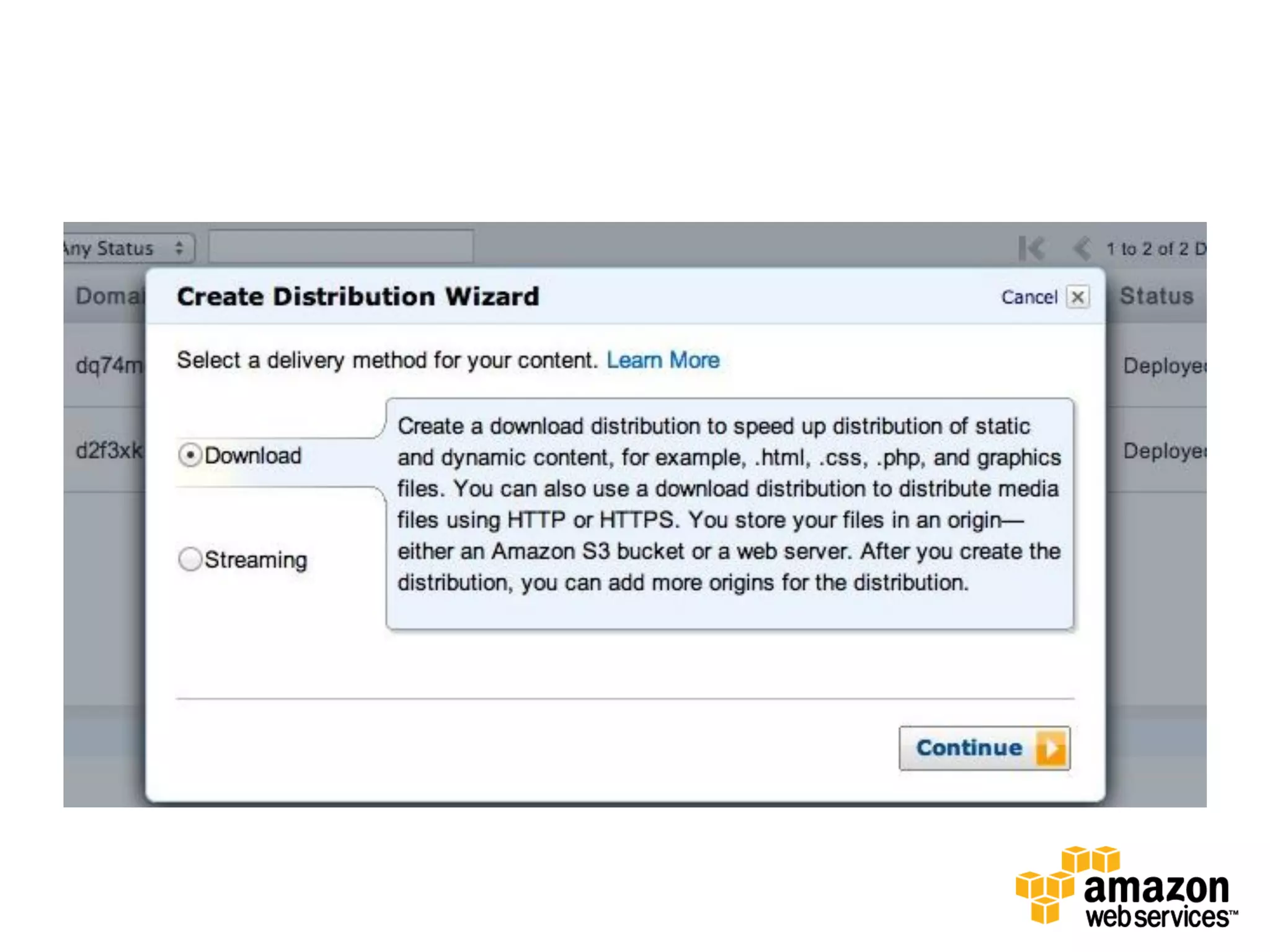

43. CloudFrontを設定してみる

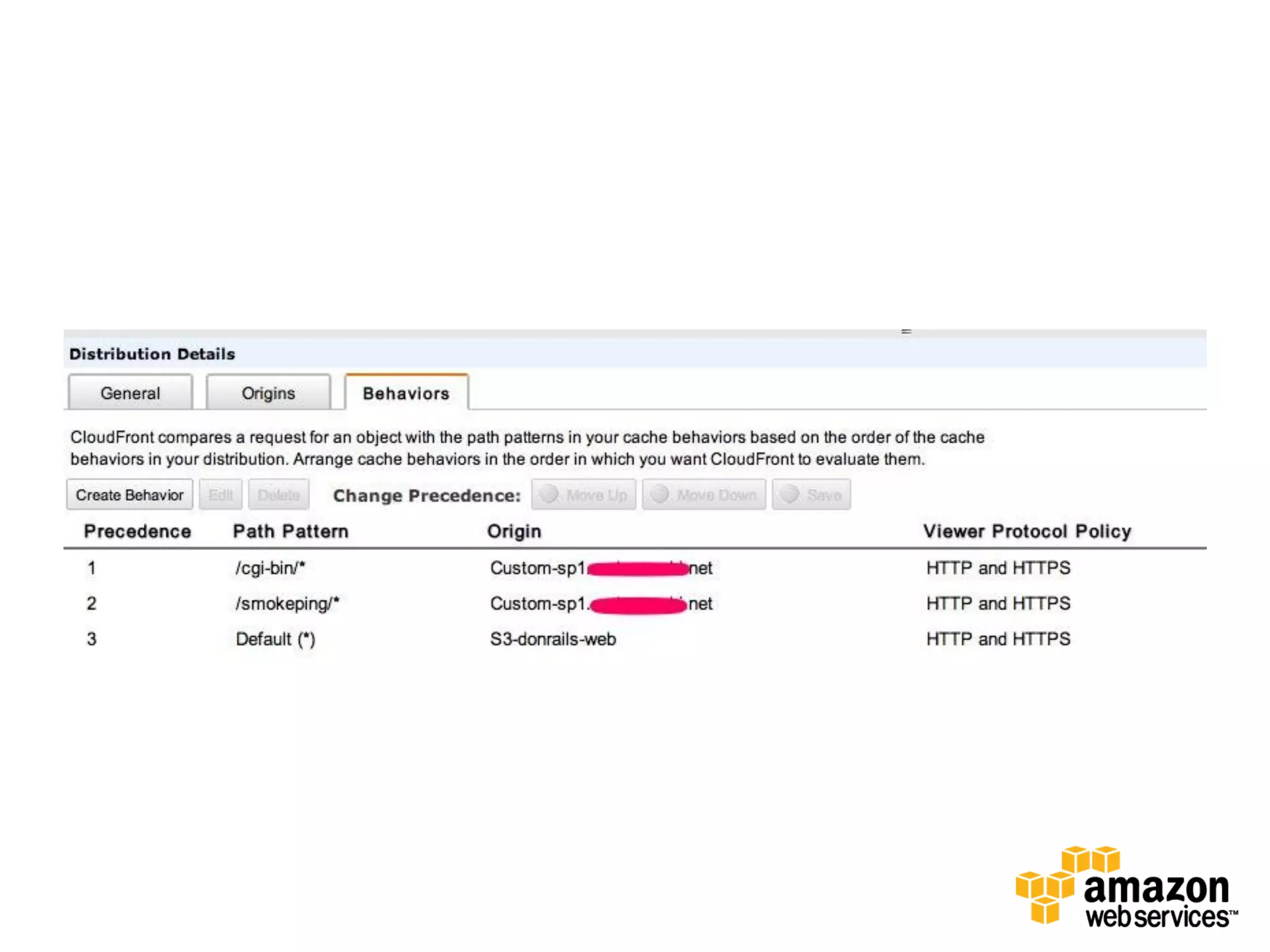

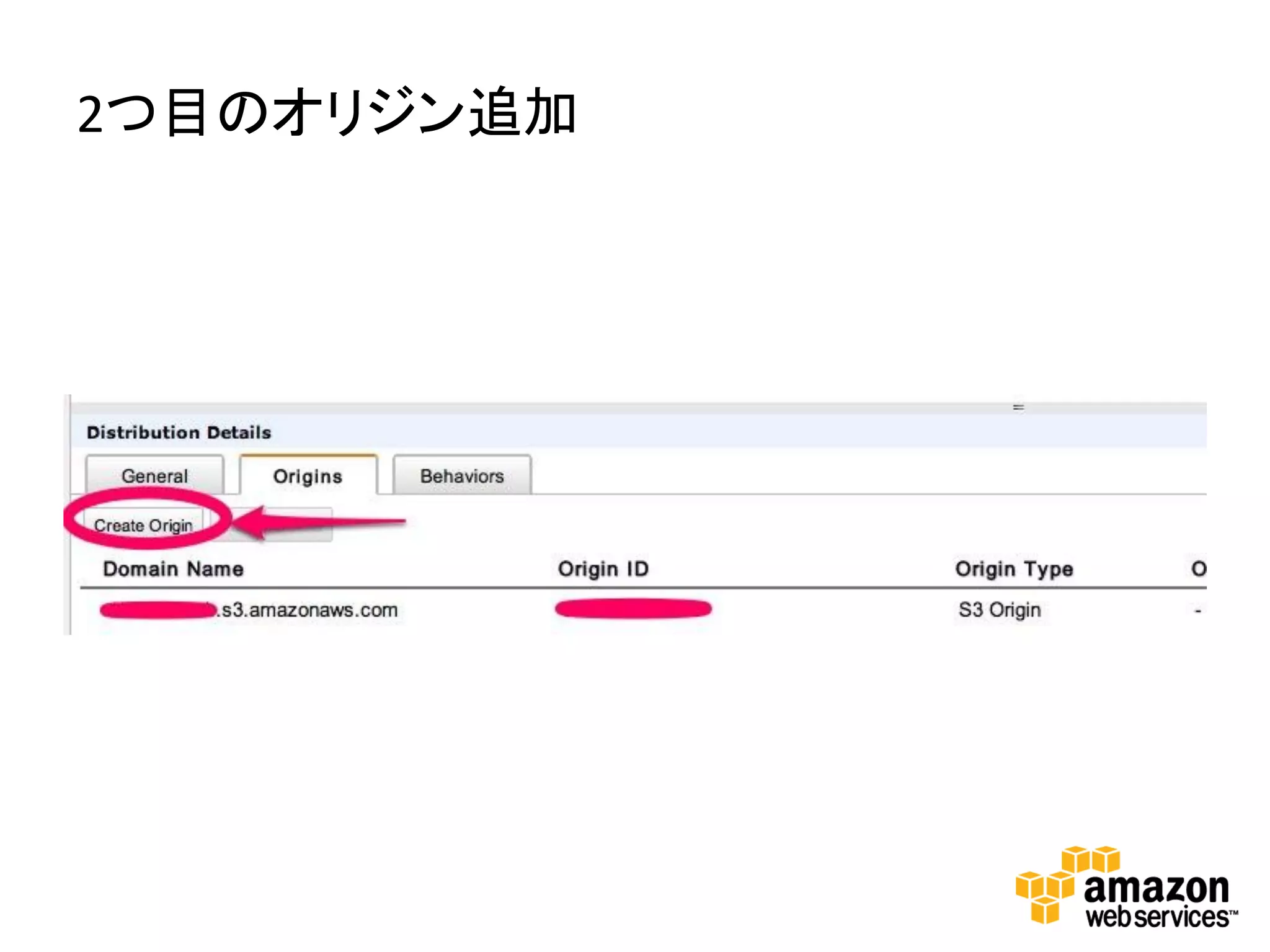

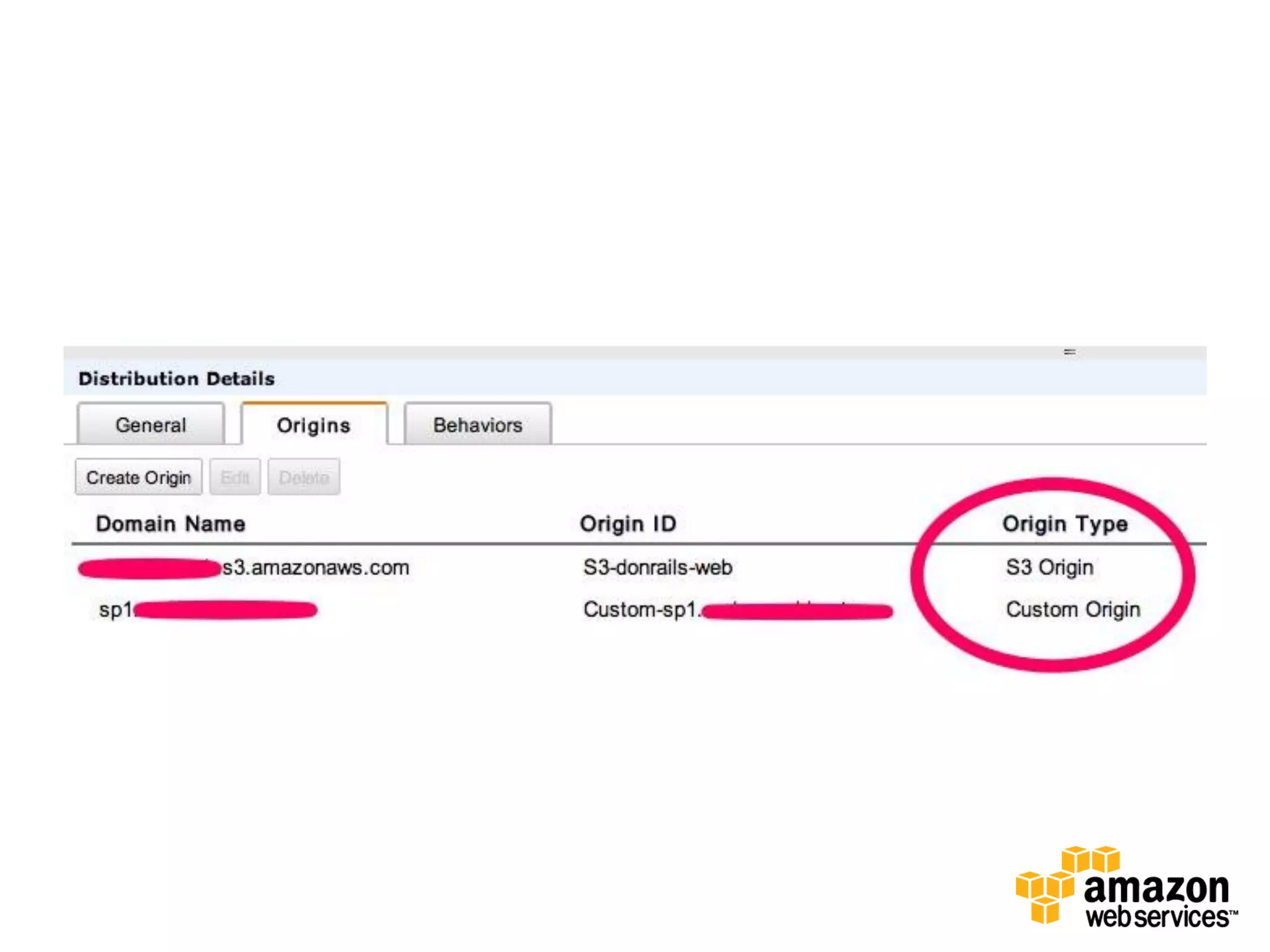

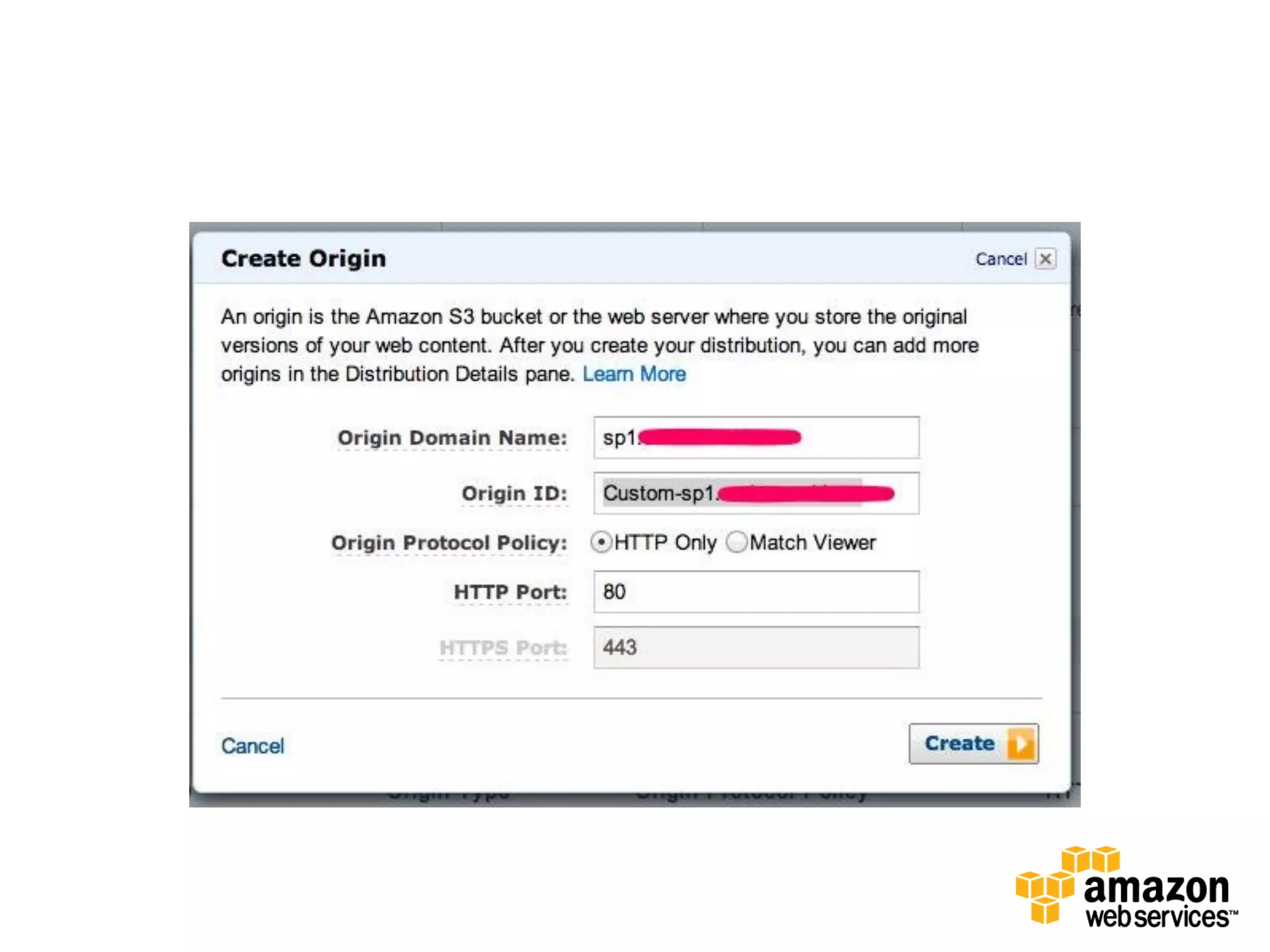

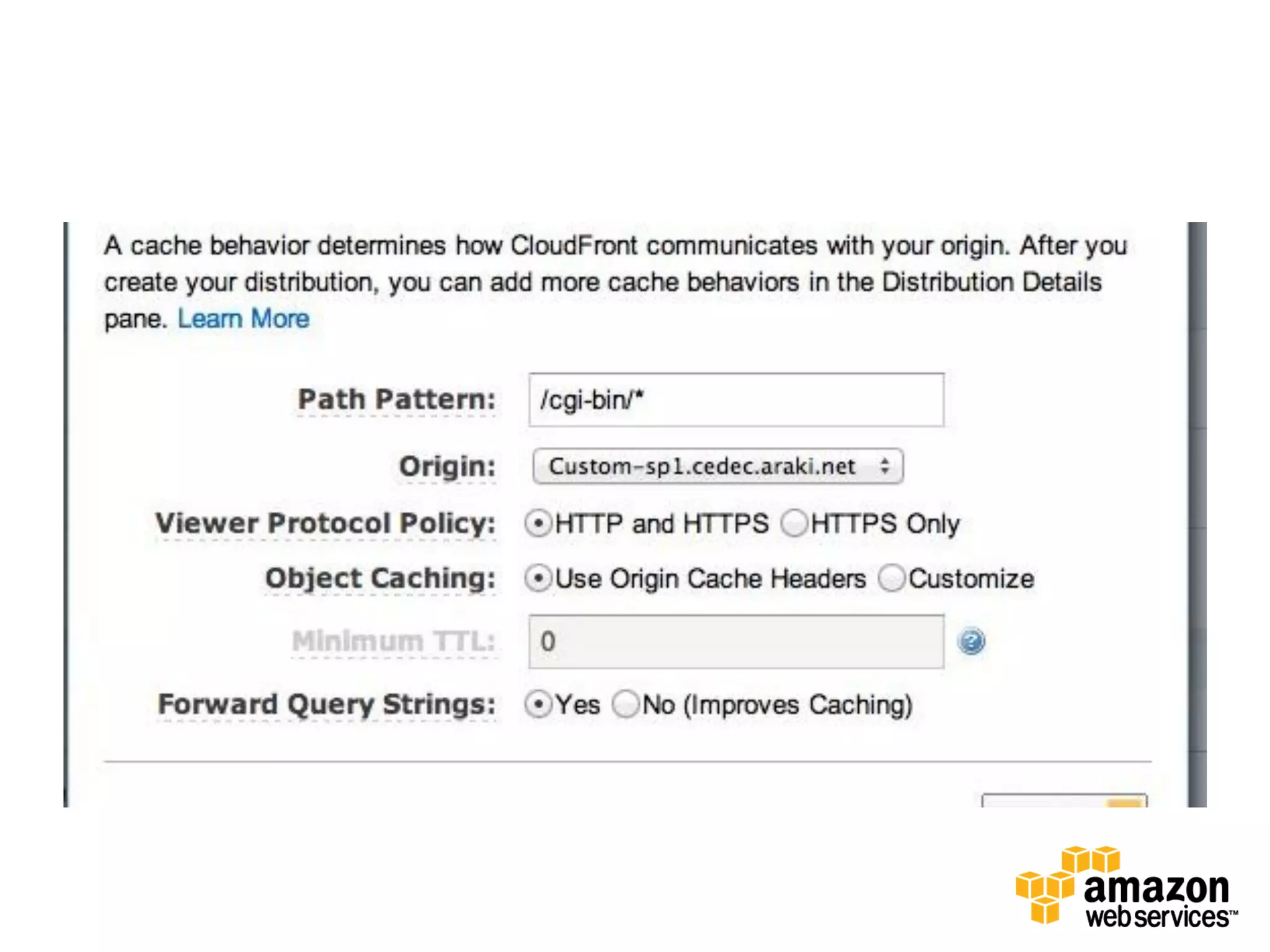

52. 2つ目のオリジン追加

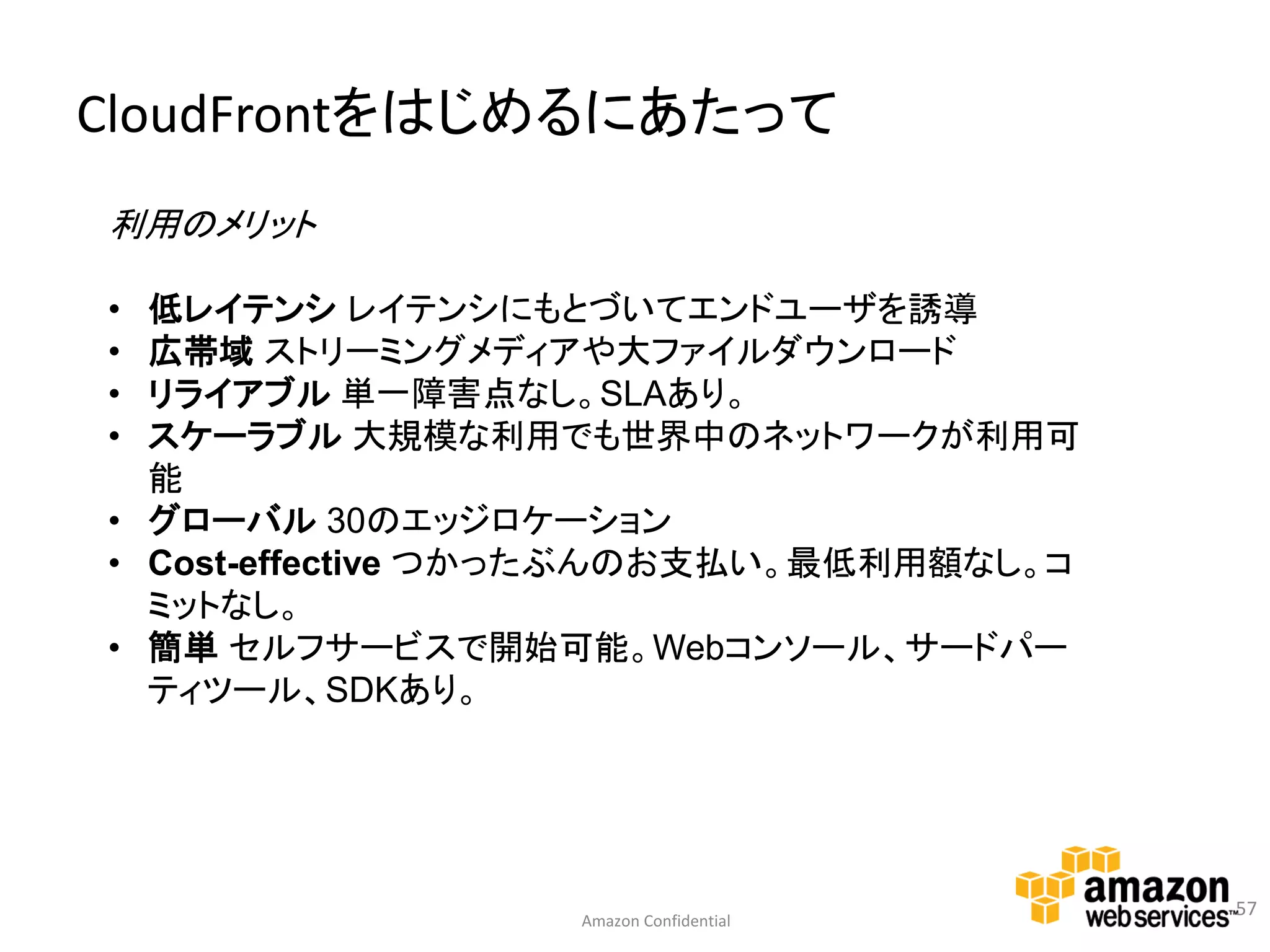

57. CloudFrontをはじめるにあたって
利用のメリット
• 低レイテンシ レイテンシにもとづいてエンドユーザを誘導
• 広帯域 ストリーミングメディアや大ファイルダウンロード
• リライアブル 単一障害点なし。SLAあり。
• スケーラブル 大規模な利用でも世界中のネットワークが利用可
能
• グローバル 30のエッジロケーション
• Cost-effective つかったぶんのお支払い。最低利用額なし。コ
ミットなし。
• 簡単 セルフサービスで開始可能。Webコンソール、サードパー
ティツール、SDKあり。
57
